Детали на франц. карабин

Всем привет! Вот набралась кучка бронзы, обвеса французского карабина... Вот думаю, когда-нибудь собрать сам макет карабина. Но возник вопрос: какой размер замочной доски карабина? По фото с книги, видно, что замок карабина, меньше размером, чем обычный ружейный.
Комрады, может кто знает размер, карабинного замка??



На карабине стоял пистолетный замок(стандартный,французский пистолет) Размеры к сожалению не помню.



Это что Паша!Вот вещь!!!!

Заранее приношу извинения хозяину фото за размещение,но предмет непременно найдет своего покупателя!Абсолютно уверен!



Цитата(Green @ 29 Июня 2012, 13:40)
На карабине стоял пистолетный замок(стандартный,французский пистолет) Размеры к сожалению не помню.

Не, комрад, я тож так думал... Французский пистольный замок, он очень маленький. Доска ружейная- 160мм, доска пистоля русского-145мм, доска пистоля франц.-130мм. На франц пистоле, всё маленькое: и курок и огниво и затравочная полка(всё меньше Чем на других пистолях).
Р.С. прошу извинить, размер подкорректировал...



Длина доски 143 мм. на французские пистолеты AN IX - XIII и на кавалерийские карабины...



На пистолях-AN IX- 130мм. Говорю- ибо имею на руках(да и в книгах описано). 143мм- на русских моделях(тоже имееться в наличии)- по этому и утверждаю.



Цитата(Архи @ 29 Июня 2012, 14:01)
Это что Паша!Вот вещь!!!!

Заранее приношу извинения хозяину фото за размещение,но предмет непременно найдет своего покупателя!Абсолютно уверен!

Забавное народное творчество. Осталось на ложе табличку приделать " за участие в Деле при..." и в путь, что-б как наградное.



Цитата(флибустьер75 @ 29 Июня 2012, 21:48)
На пистолях-AN IX- 130мм. Говорю- ибо имею на руках(да и в книгах описано). 143мм- на русских моделях(тоже имееться в наличии)- по этому и утверждаю.


Держал в руках копанный AN IX и снимал с него размеры, в том числе и замка. 143 мм. !!! А с доской в 130 мм. это другая модель французского пистолета. Он очень маленький. С разрешения Greena могу выставить фото запчастей пистолета с 130 мм. доской. Это не AN IX.
AN IX-XIII и кавалерийские карабины, - замки одинаковые 143 мм.



Цитата(smol 76 @ 30 Июня 2012, 8:28)
Держал в руках копанный AN IX и снимал с него размеры, в том числе и замка. 143 мм. !!! А с доской в 130 мм. это другая модель французского пистолета. Он очень маленький. С разрешения Greena могу выставить фото запчастей пистолета с 130 мм. доской. Это не AN IX.
AN IX-XIII и кавалерийские карабины, - замки одинаковые 143 мм.


Нужно для начала определиться - Вас интересует карабин или легко-кавалерийское ружьё? Я как понял, речь идет всё-таки об легко-кавалерийской модели...

Но, в любом случаи длинна замочной доски была 145 мм! На всех мануфактурах были специальные, утвержденные шаблоны (у меня тоже есть их фото) - так что погрешность, практически исключается!



На фото будут указаны и другие размеры, которые могут Вам пригодиться!

С уважением, Немо!



Цитата(smol 76 @ 30 Июня 2012, 8:28)
Держал в руках копанный AN IX и снимал с него размеры, в том числе и замка. 143 мм. !!! А с доской в 130 мм. это другая модель французского пистолета. Он очень маленький. С разрешения Greena могу выставить фото запчастей пистолета с 130 мм. доской. Это не AN IX.
AN IX-XIII и кавалерийские карабины, - замки одинаковые 143 мм.

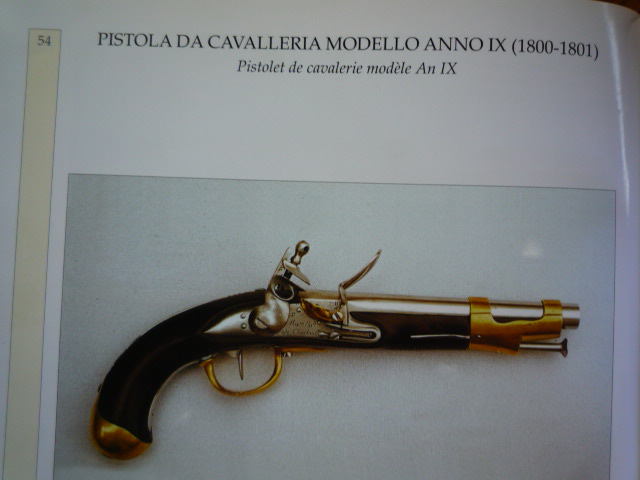

Не сказал бы что они маленькие...Вот две модели: доски у обоих 130мм(модель на первом снимке, имею возможность, промерить лично). С размерами в книге- всё совпадает...

Р.С.- не исключаю, что были и другие размеры пистольных полок, я просто пытаюсь донести информацию с которой столкнулся....



Немо, прошу Вас просветить- в чём отличия, между карабином и лёгко-кавалерийским ружьём? Наличием тяги с кольцом?



Цитата(флибустьер75 @ 30 Июня 2012, 12:01)
Немо, прошу Вас просветить- в чём отличия, между карабином и лёгко-кавалерийским ружьём? Наличием тяги с кольцом?


Сколько можно повторять одно и тоже? Для начала - внешним видом. Карабин был нарезной, а лёгко-кавалерийское ружьё - гладкоствольным! Смотрите ссылку:

http://smolbattle.ru/index.php?showtopic=1...mp;#entry241552

С уважением, Немо!

Цитата(smol 76 @ 29 Июня 2012, 18:32)
Длина доски 143 мм. на французские пистолеты AN IX - XIII и на кавалерийские карабины...


Длина доски на пистолетах моделей AN IX - была 107 мм!



Он у меня есть детально отснят, не только внешне, но и в полном разборе. Как собственно и модель AN XIII.
Да! На модели AN XIII длина доски тоже 127 мм!

С уважением, Немо!



Немо, тогда что это за модель!?- доска- 130мм....



Цитата(Nekto Nemo @ 30 Июня 2012, 12:20)
Сколько можно повторять одно и тоже? Для начала - внешним видом. Карабин был нарезной, а лёгко-кавалерийское ружьё - гладкоствольным! Смотрите ссылку:

http://smolbattle.ru/index.php?showtopic=1...mp;#entry241552

С уважением, Немо!

Понял в чём разница..Спасибо, что напомнили, что по 1812 году было много заморочек....Я просто судил по ВОВ. Ружьё- полный маштаб- карабин обрезан. А в 12-хе- отдельная ветка по нарезке+ гладкоствол....

Р.С. Тема кремневого- для меня свежа...(больше по холоднику заморачивался). Но думаю наверстаю...



Цитата(флибустьер75 @ 30 Июня 2012, 13:19)
Немо, тогда что это за модель!?- доска- 130мм....


Сори! Называется сам дурак! Других поучаю, а сам не научился доводить до других то, что для меня самого, весьма очевидно.

Я привел в пример королевскую модель 1777 года. А у Вас уже модификация 1801 года. Просто моделей АН-9 была МАССА! И не правильно их обобщать. Нужно брать каждый конкретный случай! Например, модель для жандармов была ещё меньше... И это тоже АН-9.

Вот его схемы во всех основных этапах (спасибо французским коллегам) включая прототип 1763/66 года:

1.
2.
3.

Но, пистолета такой модели с замком длиною 143-144 мм, лично я, ещё пока не встречал!

И сразу тогда данные из "Традисьёна" по АН-13. Хотя там тоже есть варианты, но они в основном отличались только "деревом".
Вот самый первый, так сказать "классический" вариант:



С уважением, Немо!



В принципе теперь всё понятно. Одна модель, но различных модификаций, которые могли иметь существенные отличия, в тот числе и размером доски замка.

P.S. Никогда не встречал замка длинной всего 107 мм. и даже запчастей от них. Самый маленький видел 117 мм. , но правда гражданский...



Цитата(Архи @ 29 Июня 2012, 14:01)
Это что Паша!Вот вещь!!!!

Заранее приношу извинения хозяину фото за размещение,но предмет непременно найдет своего покупателя!Абсолютно уверен!



Цитата(tofan @ 29 Июня 2012, 22:31)
Забавное народное творчество. Осталось на ложе табличку приделать " за участие в Деле при..." и в путь, что-б как наградное.


А вот образец не народного творчества, а руки вполне себе известного мастера - Йоханна Кристофа Кухенройтера (Johann Christoph Kuchenreuter), приблизительно 1780 года:




С уважением, Немо!



Да красиво Kухенройтер дерево стругал, но все равно - это творчество, эксклюзивное, но далеко не массовое... Я тоже сейчас ложе достругиваю на гражданский пистоль, но что-то желания нет еще и приклад приделывать.



По теме о разнообразии размеров хотелось бы добавить. Собралось у меня (4шт) замочных накладок, французских - мал, мала, меньше. Отверстия под замочные болты соответственно на разном расстоянии. Позвал как то приятель который всё никак не мог найти утраченный серпантин для своего AN13, у него собралось ещё две аналогичные детали. Перемерив 6 деталей не одна не подошла по отверстиям.



Цитата(Bergeon @ 02 Июля 2012, 23:52)
По теме о разнообразии размеров хотелось бы добавить. Собралось у меня (4шт) замочных накладок, французских - мал, мала, меньше. Отверстия под замочные болты соответственно на разном расстоянии. Позвал как то приятель который всё никак не мог найти утраченный серпантин для своего AN13, у него собралось ещё две аналогичные детали. Перемерив 6 деталей не одна не подошла по отверстиям.


Не берусь ничего конкретно утверждать, но на всех мануфактурах замки делались по специальным шаблонам! Вот их фото:



Так, что в теории детали от одной модели и одного того же завода - плюс-минус точно должны подходить! Не идиально, но всё же...

С уважением, Немо!
