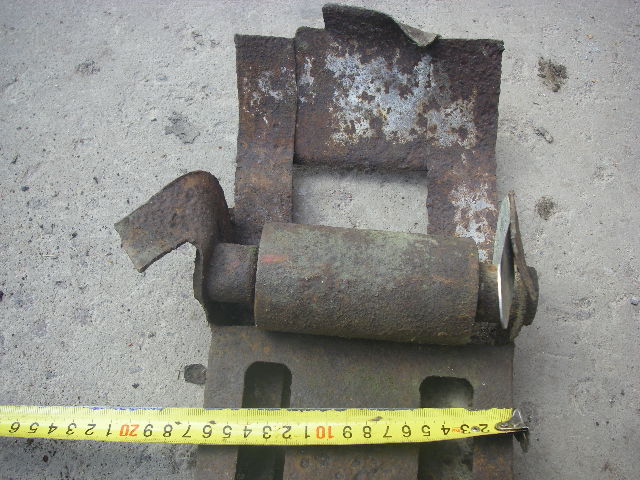

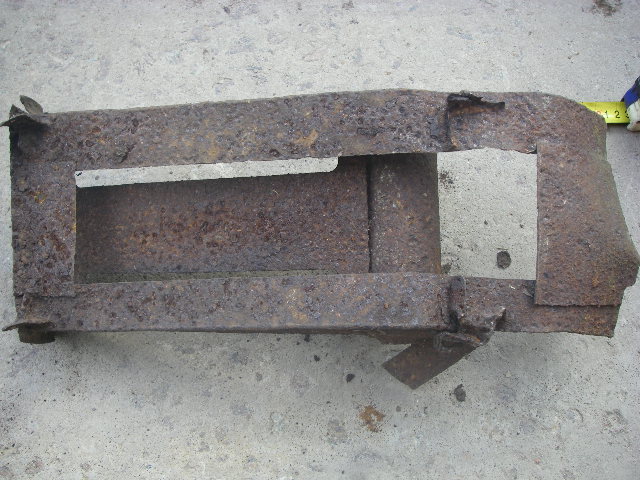

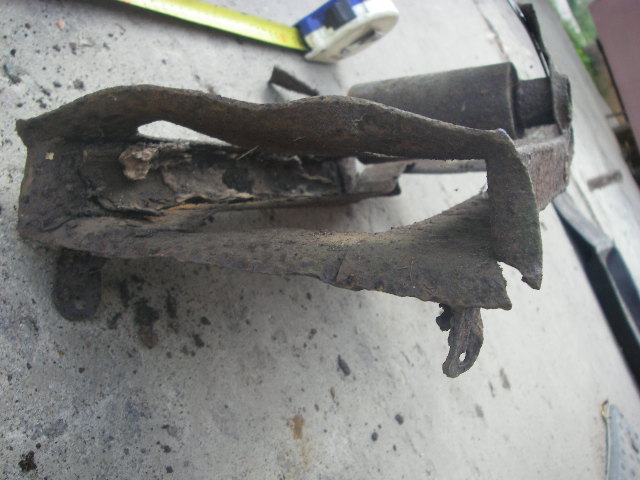

    Доброго всем времени.
    Помогите определить деталь .Похоже что что связано с авиа пулемётом.
    Недалеко лежит броня от ила.


    Последнее редактирование модератором: 9 сен 2019
  2. Offline

    zunder1 трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    10.160
    Спасибо SB:
    64.781
    Отзывы:
    1.047
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Железка явно связана с подачей патронов в авиа пушку.


  3. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    182
    Спасибо SB:
    728
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Так то, да. Авиация.
    Вя не влезет. ШВАК либо УБ.
    По фото не понять! Какой размер внутреннего сечения?

  4. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние
    Внутренний что то не замерил.Но если по наруже 16,3 то внутренний приблезительно 15,9-16
    ВЯ точно не влезет.

  5. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    182
    Спасибо SB:
    728
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Я про высоту либо ширину. Промерьте в месте, где вырезы на деталей. У УБ диаметр гильзы 2,17см, у ШВАК 2,5см. Какая влезет или нет!?

    Blue Fox нравится это.
  6. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние
    Хорошо,только после завтра скажу.

  7. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние
    Фото внутренних размеров


  8. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    182
    Спасибо SB:
    728
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Blue Fox и Юниор нравится это.
  9. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние
    Да ,от валика до полоза примерно 25мм

  10. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    182
    Спасибо SB:
    728
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Думаю, что от УБ лентоподача.

  11. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние
    Ну тогда УБТ. раз самолет ил-2.Правда на фото немного другая ленто подача


    Юниор и Андрей Бутерман нравится это.
  12. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    182
    Спасибо SB:
    728
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    А фото брони есть?

  13. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние

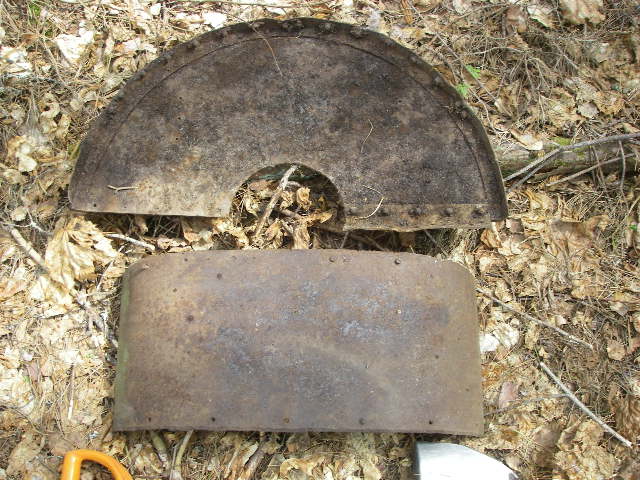

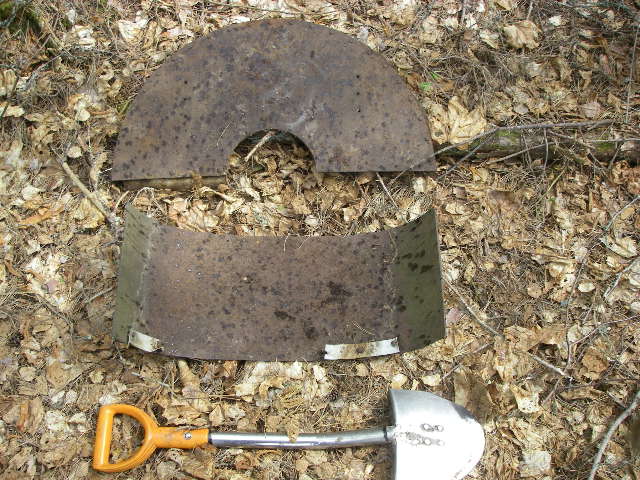

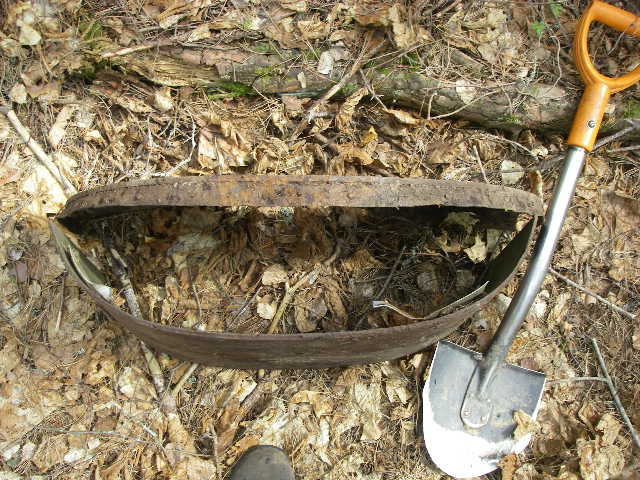

    нашёл пару фотографий.Фискарс маленький

    IMGP4914.JPG IMGP4912.JPG IMGP4913.JPG

    Последнее редактирование модератором: 12 сен 2019
    Юниор, Andrey.ya.83, Dave и ещё 1-му нравится это.
  14. Offline

    zunder1 трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    10.160
    Спасибо SB:
    64.781
    Отзывы:
    1.047
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Броня точно от ИЛ-2.


    Установка пушки ШВАК ,видно рукав подачи патронов


  15. Offline

    kirche Приказный

    Регистрация:
    10 авг 2019
    Сообщения:
    15
    Спасибо SB:
    46
    Отзывы:
    2
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Авиация
    Добрый день,
    Правый рукав лентоподачи от ШВАК с Ил-2, на УБТ такого не было. На нем мог номер самолета выбиваться - рекомендую почистить.
    На бронелистах номер самолета краской вероятен (кислотить надо) - особенно на носовом полукруглом.
    И судьба этих бронелистов на сегодня какая? И установлен ли данный самолет? В каком районе эти находки?
    С уважением,
    Кирилл

  16. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние
    Спасибо.Наконец то разобрались. Броня в лесу осталась.По самолёту ничего не знаю.Честно говоря место падения не искал.Район Ульяновский.

    Андрей Бутерман нравится это.
  17. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    182
    Спасибо SB:
    728
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Кирилл всё провильно обозначил!
    Мысли про ШВАК тоже крутятся в голове! Но размер, говорит о другом.
    Белый копатель,
    У Вас нет случаем гильзы от ШВАК?
    Если почистить внутрянку, гильза свободно войдёт туда?

    Белый копатель нравится это.
  18. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние
    А почему не войдёт? 20мм диаметр,длина в зависимости от типа снаряда 146мм и 144мм.
    Завтра могу гильзу засунуть.

  19. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    182
    Спасибо SB:
    728
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Голова войдёт!
    А донце, 25,3мм? Плюс ещё звено и чтобы не в натяг!


    2bellum нравится это.
  20. Offline

    Белый копатель Завсегдатай SB

    Регистрация:
    8 янв 2015
    Сообщения:
    354
    Спасибо SB:
    483
    Отзывы:
    7
    Страна:
    Russian Federation
    Из:
    Протвино
    Интересы:
    Разносторонние
    Здравствуйте. Замотался с огородом пока погода была.Померил ,не в нятяг вместе со звеном входит хорошо.
