Деталь советской техники

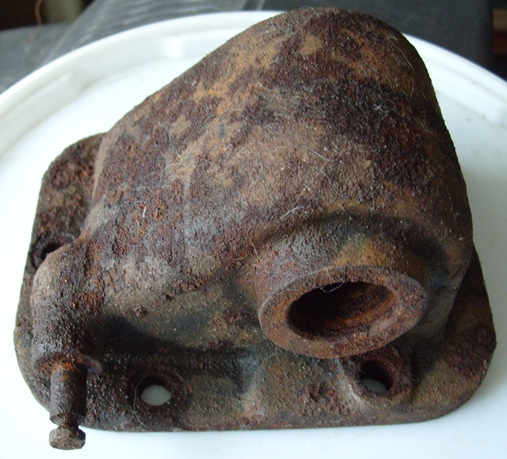

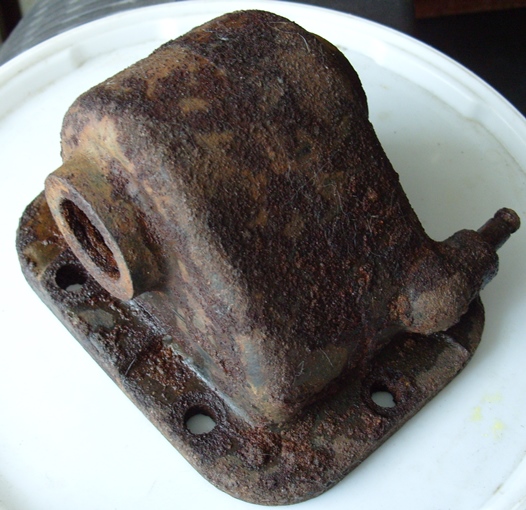

Найдена деталь в купе с кронштейном поддерживающего катка Т-20"Комсомольца"и траком от него-же.Думаю,что тоже от Комсомольца,но где это крепилось и какую функцию выполняло?


Может кто в теме?Подскажите!



Такое впечатление, что это ,что то типа КОМ, в отверстие вставлялся вал, на валу шестерня, а привод шёл через штучку сбоку, от неё тяга и к рычагу.



Спасибо за быстрый ответ! КОМ-это как-то расшифровывается?А то я не механик и мне такой термин впервые встречается.



Коробка отбора мощности.



ovid Спасибо!Могло это Комсомольцу принадлежать?



Набери в поисковике название и найди трактор схематично, я глянул, вродебы есть такие запчасти.



Пересмотрел кучу фото,но так-как не специалист,то не могу сообразить где оно должно устанавливаться.Да и фото двигателя нигде не смог найти.

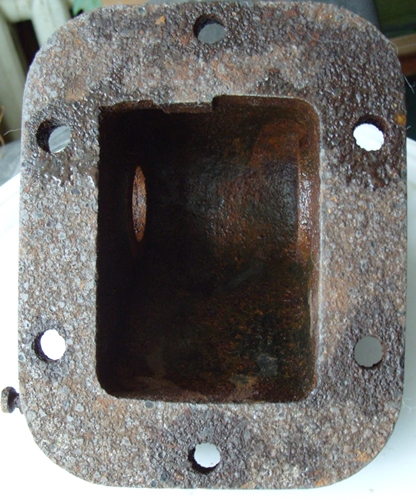

Да, скорее всего это корпус ВОМ (вал отбора мощности). Устанавливались и устанавливаются на корпусе КПП или РК сбоку.

Сообщения объединены, 9 фев 2017, время первого редактирования 9 фев 2017

слева от соединительной муфты (№5) похожая деталь.



Где бы фото глянуть,что бы убедиться на 100%,что это от Комсомольца.Схемы в нете есть,но по ним ничего не понятно.



Попробуй найти схему трансмиссии Комсомольца или тракторов на его базе (если были такие) чтоб точно знать был ли вообще ВОМ у них и что он приводил. Тогда будет понятней.



Схема управления Т-20.1 Похожие детали №22 и рядом с педалью №41




Механизм управления трактором Т-20.01
Позиция Обозначение Наименование Стандарт Количество на тракторе Количество на сборочной единице
1 2001-13-10сб Мостик 1
2 2001-13-11сб Мостик 1
3 2001-13-20сб Мостик 1
4 2001-13-105сб Тяга 1
6 2001-13-23сб Крышка 1
7 2001-13-47сб Мостик 1
8 2001-13-53сб Тяга 1
9 2001-13-57сб Тяга 1
10 2001-13-58сб Тяга 1
11 2001-13-58-01сб Тяга 1
13 2501-13-221сб Крышка 1
14 2501-13-287сб Мостик 1
15 2501-13-309сб Рукоятка 1
16 3501-13-128сб Тяга 1
17 3501-13-130сб Тяга 1
18 3501-13-131сб Тяга 1
19 3501-13-132сб Тяга 1
20 3501-13-133сб Тяга 1
21 3501-13-135сб Тяга 1
22 3501-13-137сб Корпус 1
23 3501-13-138сб Педаль 1
24 3501-13-143сб Блок управления 1
25 3501-13-159сб Мостик 1
26 3501-13-163сб Рукоятка 1
27 3501-13-164сб Рукоятка 1
28 3501-13-171сб Блок управления 1
29 3501-13-172сб Блок управления 1
31 3501-13-200сб Тяга 1
32 3501-13-202сб Мостик 1
33 2001-13-112сб Тяга 1
34 3501-13-207сб Тяга 1
35 3501-13-214сб Тяга 1
36 3501-13-215сб Мостик 1
37 3501-13-218сб Тяга 1
38 3501-13-223сб Крышка 1
39 3501-13-230сб Мостик 1
40 3501-13-253сб Сектор 1
41 3501-13-255сб Педаль 1
42 ТТ 2501-13-189сб Крышка 1
43 2001-13-24сб Тяга 1
44 2001-13-24-01сб Тяга 1
45 2001-13-26сб Тяга 1
46 2001-13-28сб Рычаг 1
47 2001-13-30-03сб Тяга 1
49 2001-13-30-04сб Тяга 1
50 2001-13-31сб Рычаг 1
52 2001-13-66сб Тяга 1
53 2001-13-67сб Тяга 1
54 2001-13-68сб Тяга 1
55 2001-13-69сб Тяга 1
56 2001-13-113сб Тяга 1
57 2001-13-80сб Мостик 1
58 2001-13-86сб Тяга 1
59 2501-13-232-07сб Рычаг 1
60 2501-13-233-06сб Рычаг 1
61 2501-13-233-03сб Рычаг 1
62 ТТ 2501-13-150сб Тяга 1
63 2001-13-91сб Рычаг 1
64 31 2001-13-82сб Рычаг 1
65 2001-26-21сб Распределитель секционный 1
66 2501-15-31сб Блок управления 1
67 1501-15-20сб Блок управления 1
68 2501-13-96 Растяжка 1
69 2501-13-196 Упор 1
70 2501-13-299 Рукоятка 3
71 3501-13-122 Ось 1
72 3501-13-127 Планка 1
73 3501-13-128 Корпус 1
74 3501-13-183 Фиксатор 1
75 46-13-174 Ухо 1
76 46-23-133 Рукоятка 1
77 404-13-126 Втулка 1
78 404-13-128 Ось 1
79 404-13-226 Зажим 2
80 404-13-269 Ось 38
81 404-13-269-01 Ось 1
83 404-13-269-02 Ось 2
84 40 0359-01 Накладка педали 1
85 500093 Кольцо СП 26,5-19-3,5 ТУП РСФСР 35-7755-84 4
86 700-38-2742-01 Пружина 1
87 700-38-2563 Пружина 1
88 700-38-2757 Пружина 1
89 31 2001-13-27 Ось специальная 1
91 Болт М8-6g х 40.58.019 ГОСТ 7795-70 10
92 Болт М8-6g х 25.25.58.019 ГОСТ 7796-70 16
93 Болт М8-6g х 30.30.88.35.019 6
94 Болт М10-6g х 30.58.019 23
95 280250 Болт М10-6g х40.40.109.40Х.019 14
96 Болт М6-6g х16.88.35.019 ГОСТ 7798-70 14
97 Болт М12-6g х25.88.35.01 ГОСТ 7796-70 4
98 Гайка М6-7Н.6.019 ГОСТ 5915-70 22
99 Гайка М8-7Н.6.019 ГОСТ 5915-70 2
100 300220 Гайка М12 х 1,25-6Н.04.019 ГОСТ 15522-70 6
102 Шайба 6Т.65Г.019 ГОСТ 6402-70 14
103 Шайба 8Т.65Г.019 ГОСТ 6402-70 24
104 Шайба 10 ОТ.65Г.019 ГОСТ 6402-70 41
105 Шайба 12 ОТ.65Г.019 ГОСТ 6402-70 4
106 310330 Шайба 20.01.08 кл 019 ГОСТ 10450-78 3
107 310110 Шайба 6.01.08 кл 019 ГОСТ 11371-78 16
108 310150 Шайба 8.01.08 кл 019 ГОСТ 11371-78 5
109 310170 Шайба 10.01.10 кл 019 ГОСТ 11371-78 9
111 Шплинт 3,2 х 14.019 ГОСТ 397-79 40
112 Подшипник 942/20 ГОСТ 4060-78 4
114 340350 Шпонка 5 х 7,5 ГОСТ 24071 14



Вот вам спасибо огромное!!!Похоже то,что искал!

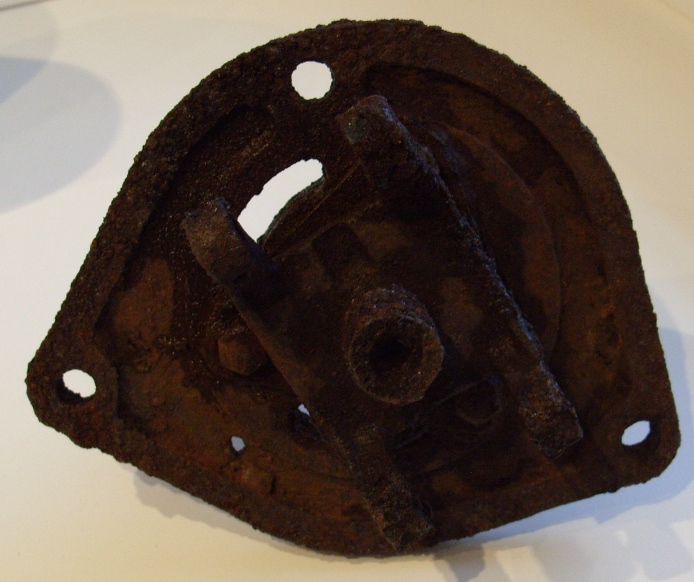

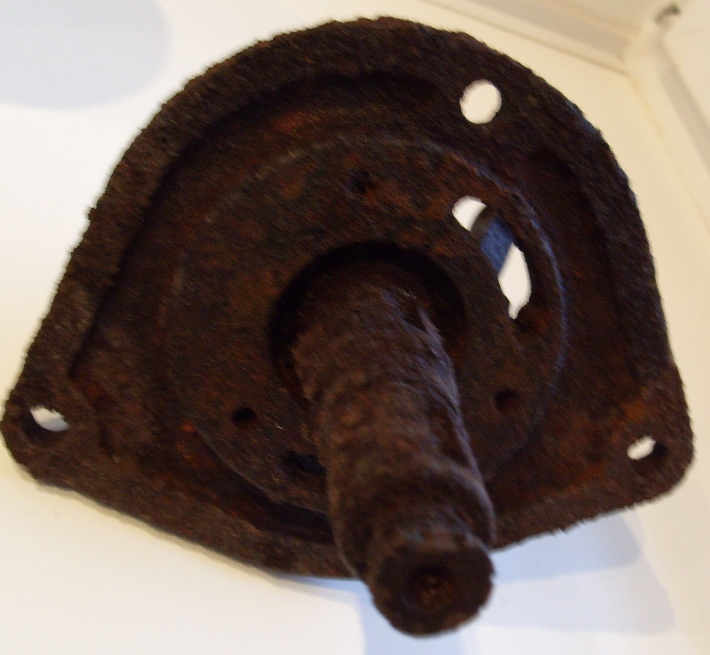

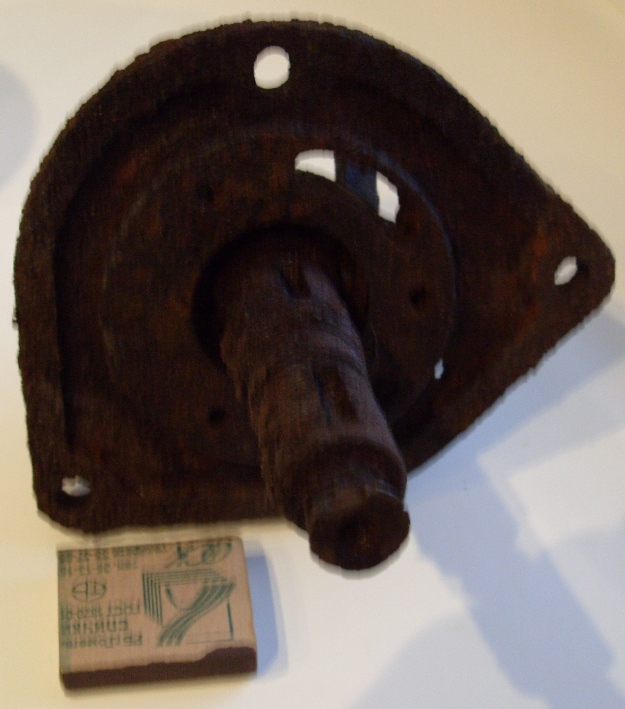

Сегодня съездил на то-же место с ТМ-мом и с глубины,ещё деталь выскочила.Думаю,что тоже Т-20 ,но на тех схемах не нахожу.Видать с ходовой что-то.Может опять подскажете,у вас это на зависть хорошо получается.Сам обсмотрелся в гугле,но видать опыта не хватает,не нашёл.



Кроме как деталь демультипликатора на ум ничего не приходит.



Деталью пускача это не может быть?Есть такая версия.

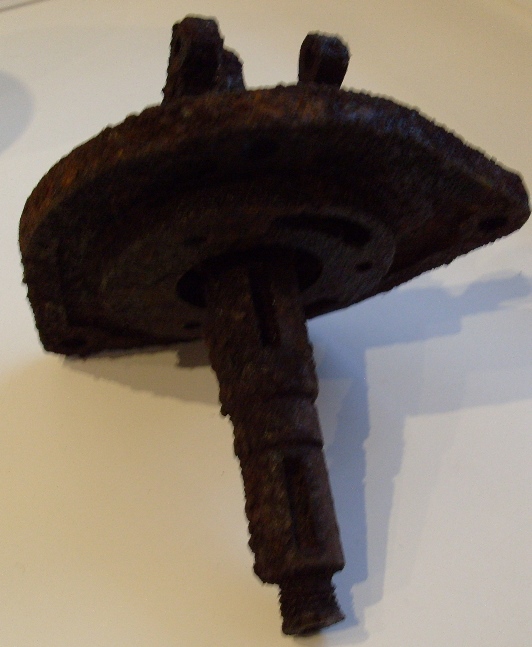

Вилка на валу могла выполнять роль центробежного регулятора. В отверстиях на ее концах должны быть оси с грузиками (16).
Схематично примерно так:
