    Старые доты, их стены помнят удары снарядов, кинжальный огонь пулеметов, многочасовые бои. К сожалению эти доты сейчас в большинстве своём находятся в полуразрушенном состоянии. Но нахожу доты которые и сейчас готовы к обороне. О них и расскажу.

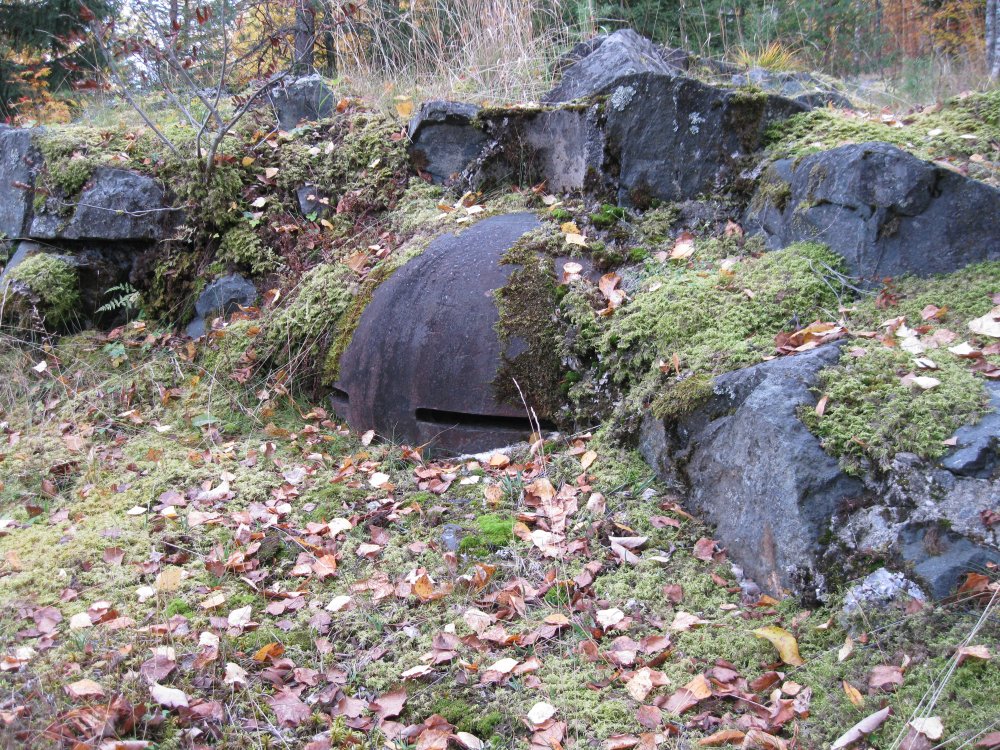

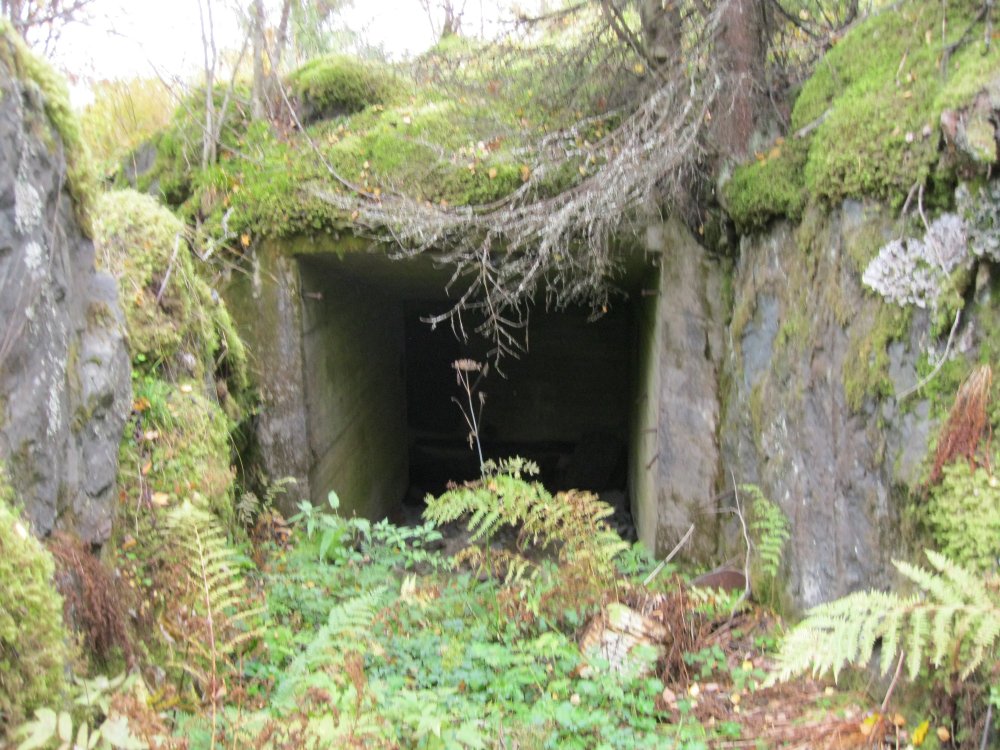

    Финский пулеметный дот, входил в состав укрепрайона "Замок Кархумяки". Состоял из трех помещений - тамбур, казарма и боевой каземат. Оборудован наблюдательным колпаком с перископом.

    IMG_2144.JPG IMG_2155.JPG IMG_2147.JPG IMG_2148.JPG IMG_2151.JPG

    Последние данные обновления репутации:
    PaulZibert: 1 пункт (За тему! Рады видеть на S.B!) 6 апр 2015
    Юниор: 1 пункт (За интересную тему!) 6 апр 2015
    Последнее редактирование: 6 апр 2015
  2. Offline

    PaulZibert Администратор Команда форума

    Регистрация:
    28 апр 2008
    Сообщения:
    19.645
    Спасибо SB:
    20.678
    Отзывы:
    411
    Страна:
    Russian Federation
    Из:
    Порѣчье
    Интересы:
    Поиск, реконструкция
    vadimir, очень интересно! Продолжайте, тема занимательная!

    Юниор и LETLANDS нравится это.
  3. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.571
    Спасибо SB:
    3.518
    Отзывы:
    40
    Страна:
    Belarus
    Из:
    Byratinland
    Во! Это дело!Нидумаю ,что на карельский попаду-по дотам пошариться.Так хоть так составлю представление.
    Сразу ряд вопросов:-на первом фото-у него морда треснутая последствия подрыва или маскировка под скальный грунт?

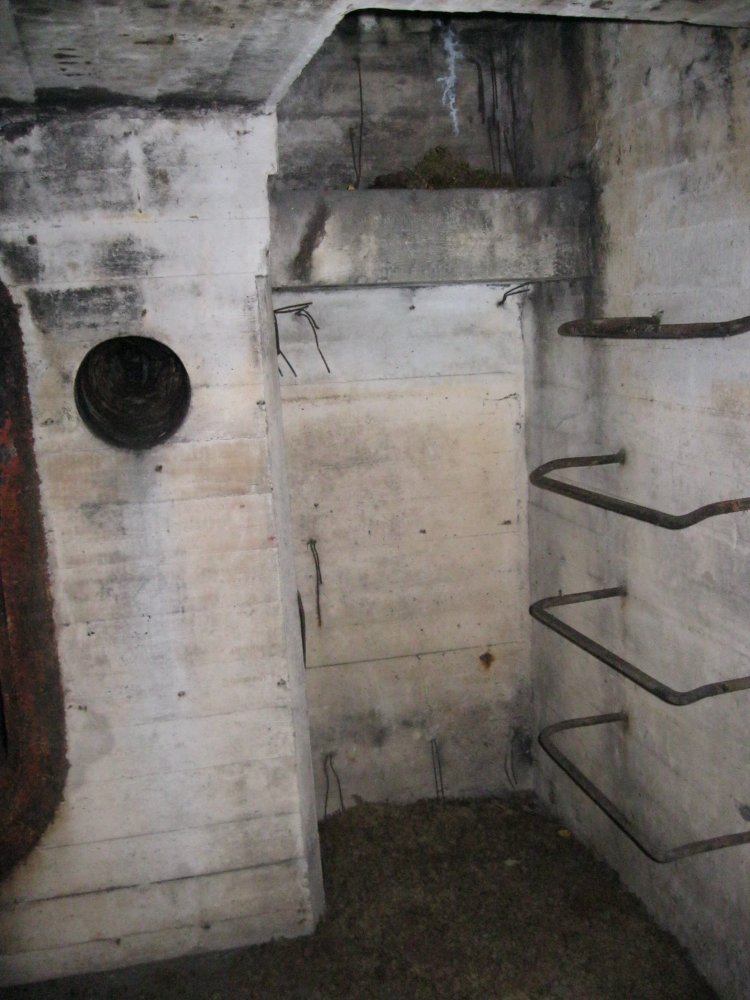

    Дверь на фото цельно стальная или комбинированая?Входная или между отсеками?
    Скобтрап в бонеколпак или в боевой отсек?
    Сколько амбразур имеет сооружение?Какое положение имеют сектора по отношению к противнику?
    Сохранились ли кроме дверей какие либо элементы оборудования?
    Извините что так сразу много вопросов,просто хочется с объектом познакомиться получше.С ув.

    Юниор нравится это.
  4. Offline

    PaulZibert Администратор Команда форума

    Регистрация:
    28 апр 2008
    Сообщения:
    19.645
    Спасибо SB:
    20.678
    Отзывы:
    411
    Страна:
    Russian Federation
    Из:
    Порѣчье
    Интересы:
    Поиск, реконструкция
    Кстати так и до ветки по "Фортификация" не далеко.
    Есть уже темы по фортификациям из Украины, Беларуси, Латвии, России.
    Если кто то поддержит, сделаем!

    Юниор и Pfeffer нравится это.
  5. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.571
    Спасибо SB:
    3.518
    Отзывы:
    40
    Страна:
    Belarus
    Из:
    Byratinland
    В такой теме и раздел-определялку немешалоб .Сооружений море особенно ПМВ-и все оказывается ДОТы .

    Юниор нравится это.
  6. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.119
    Спасибо SB:
    8.077
    Отзывы:
    239
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Постараюсь по порядку ответить: дот не поврежден, очень хорошо замаскирован под скальный грунт. Дверь входная стальная, внутренние двери между отсека успели сдать на металл. Скобтрап в наблюдательный колпак, кстати очень тесный. Амбразура одна, сектор обстрела - берег Онежского озера. Несколько лет назад был пулеметный станок, благодаря стараниям краеведов сейчас находится в Медвежьегорском краеведческом музее.

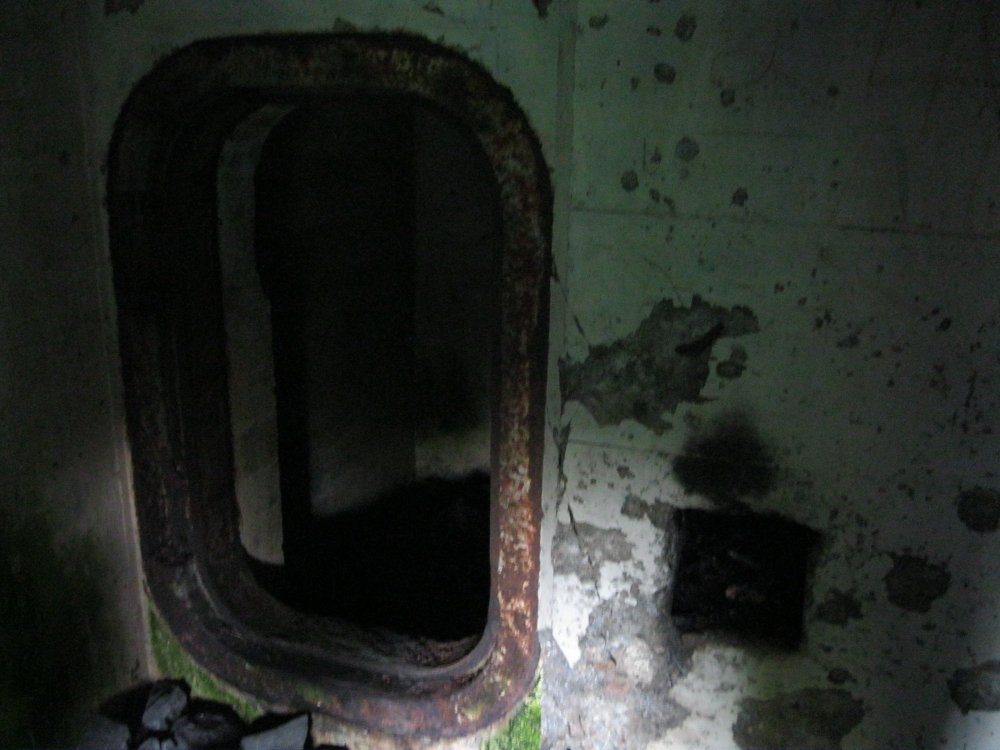

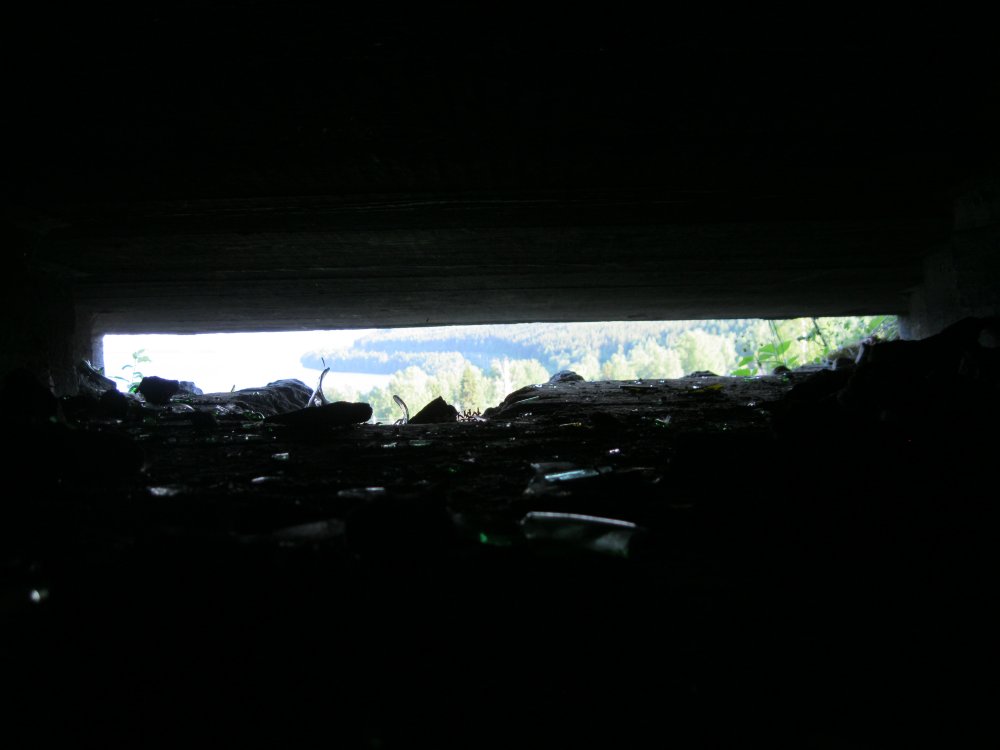

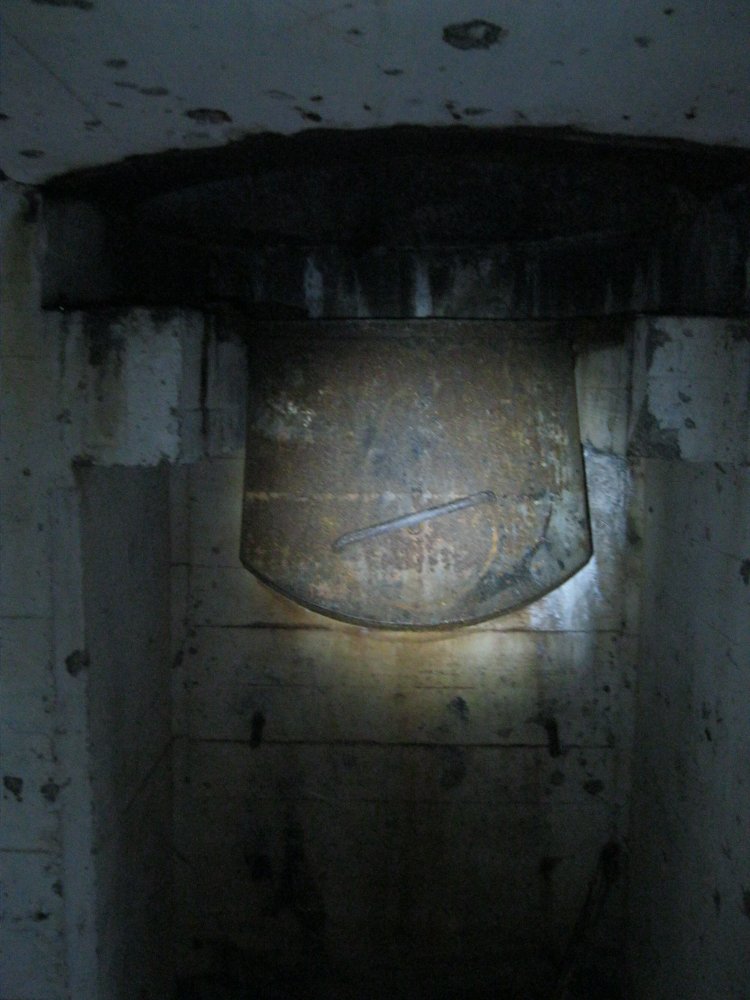

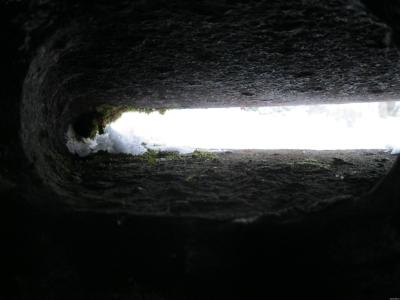

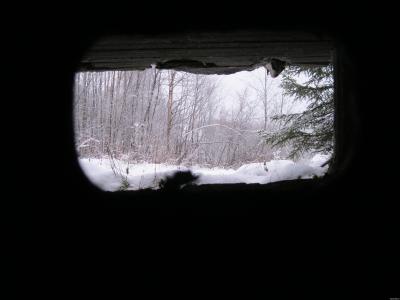

    Ещё несколько фото. Отверстие под перископ в колпаке. Вид через амбразуру и смотровую щель. Казарменное помещение, как служивший в армии, могу предположить что там могло разместиться около 20 солдат.

    IMG_2156.JPG f83eca6fedcc71e74d40860eeef1446a_preview.jpg 8d2c9fb45553ff8549adeb0b1c59ee9e_preview.jpg d960852cc9404ca1ea9fff79bfffaf37_preview.jpg 2f1a3204302a0f66493811996f4ab65d_preview.jpg

  7. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.571
    Спасибо SB:
    3.518
    Отзывы:
    40
    Страна:
    Belarus
    Из:
    Byratinland
    Спасибо.Очень интересное сооружение!
    Как я понял его задача прикрыть берег озера? Огонь предпологался фланговый или фонтальный?
    По сути сооружение совмещенное с убежищем для поевого заполнения.Интересно но у нас на пмв,встречаются сооружения похожие по назначению ,расчитанные на установку 2-3пулеметов с бетонным наблюдательным постом.

    Юниор нравится это.
  8. Offline

    Сан Саныч Завсегдатай SB

    Регистрация:
    23 янв 2014
    Сообщения:
    774
    Спасибо SB:
    5.684
    Отзывы:
    123
    Страна:
    Belarus
    Из:
    Лесной народ
    Имя:
    Александр
    Интересы:
    ПМВ, Старина и Фортификация ПМВ

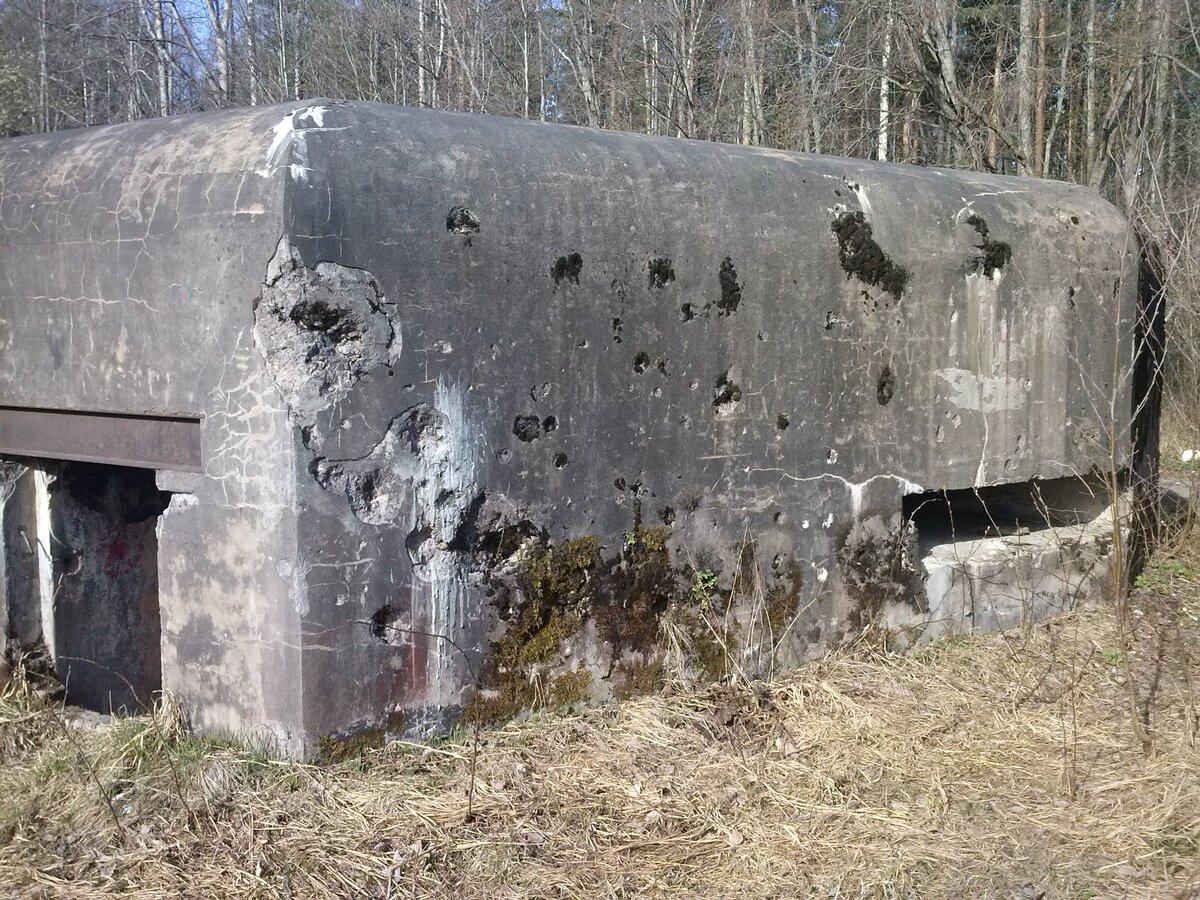

    С позволения создателя темы тоже выложу пару фото Из состава Карельского укреп района! CAM00533.jpg
    Сообщения объединены, 6 апр 2015, время первого редактирования 6 апр 2015

    Сообщения объединены, 6 апр 2015, время первого редактирования 6 апр 2015
    Сообщения объединены, 6 апр 2015
    С Уважением Сан Саныч!!!

    Последнее редактирование модератором: 6 апр 2015
    alex welt, evgen_spb, Dr.Wood и 6 другим нравится это.
  9. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.119
    Спасибо SB:
    8.077
    Отзывы:
    239
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    В отличие от финских дотов на линии Маннергейма финские доты в Карелии в большинстве построены с одной огневой точкой. Это амбразура или забетонированный стальной колпак (М42 или М43). Правда ещё есть комбинированные пулеметно-пушечные доты. Данный дот расположен к береговой линии Онежского озера примерно под углом 45 градусов. Расстояние до берега метров 800. Но далее на берегу примерно в километре стоит еще один дот. И эти два дота под перекрестным огнем держали берег и часть акватории. Снимки второго дота на подходе.

    Сан Саныч, А более подробной информации по этому доту нет? К какому БРО он относится? По снимку могу сказать, что это дот классификации "Б"( большой), т.к. входной тамбур типа -сквозник, рассчитан на 3-4 амбразуры. Год постройки 1929-31.

    Последнее редактирование: 6 апр 2015
    Dr.Wood, Зяблик, Юниор и ещё 1-му нравится это.
  10. Offline

    Сан Саныч Завсегдатай SB

    Регистрация:
    23 янв 2014
    Сообщения:
    774
    Спасибо SB:
    5.684
    Отзывы:
    123
    Страна:
    Belarus
    Из:
    Лесной народ
    Имя:
    Александр
    Интересы:
    ПМВ, Старина и Фортификация ПМВ
    На нем табличка,Карельский укреп район.Находится в Лен. области Курортный район,п.Белоостров!
    Сообщения объединены, 6 апр 2015, время первого редактирования 6 апр 2015
    Еще пару фото с того района!!! CAM00543.jpg
    Сообщения объединены, 6 апр 2015
    Сообщения объединены, 6 апр 2015

  11. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.119
    Спасибо SB:
    8.077
    Отзывы:
    239
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

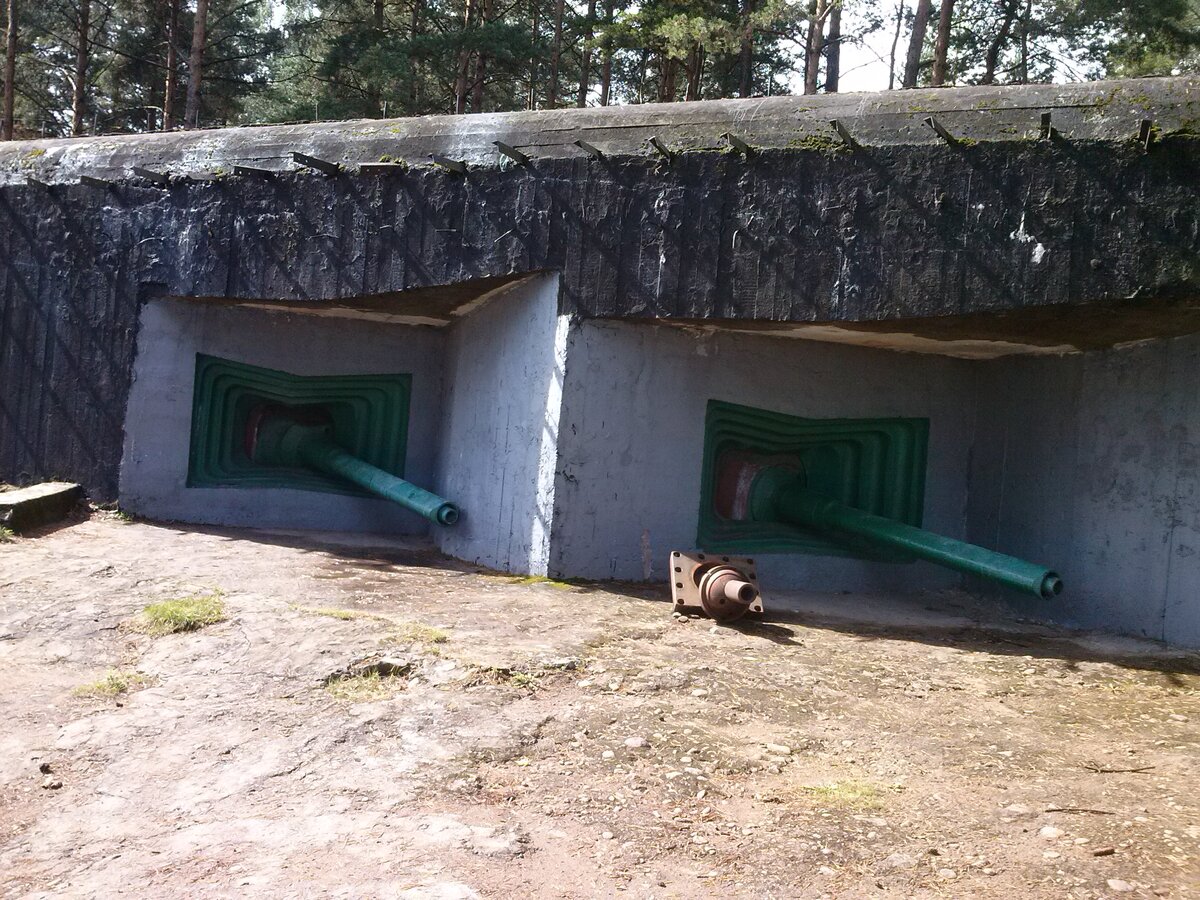

    Сан Саныч, с зелеными пушками это АПК 1 "Слон" (артиллерийский полукапонир) год постройки 1938. А вот на первых фото с большей долей вероятности дот №134 построен в 1928 году. Хотя мало информации - сколько амбразур, один или два этажа, точное место расположения.

  12. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.571
    Спасибо SB:
    3.518
    Отзывы:
    40
    Страна:
    Belarus
    Из:
    Byratinland
    Ну если Б-то явно два этажа.Хотя в миуре внешне не определить Б -он или М1 .Так же М1и м2 между собой визуально различить сложно.
    Интересно а существует какая либо схема финских сооруженийсуказанием секторов огня?

    Юниор нравится это.
  13. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.119
    Спасибо SB:
    8.077
    Отзывы:
    239
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Не всегда. Как пример дот №501 "Совет". Год постройки 1929. Находится в Карельском укрепрайоне, 4 БРО (батальонный рубеж обороны). Дот имеет четыре амбразуры, входной тамбур -сквозник, т.е. два входа-выхода, классифицирован "Б" , но только один этаж. Правда есть подземный эвакуационный выход. Потом выложу и его фото.

    Юниор нравится это.
  14. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.571
    Спасибо SB:
    3.518
    Отзывы:
    40
    Страна:
    Belarus
    Из:
    Byratinland
    У нас на четыре амбразуры нет, а главным отличием М и Б является наличие хим убежища на нижнем этаже.
    Если учитывать ,что класификацию М приняли после30года,то возможно крупные сооружения имели индекс Б.
    Сквозник всегда имеет вход -один и продух-также один.Продух иногда ,особенно в сооружениях ранней постройки выглядит как вход.К широкому продуху вернулись в 38году с принятием новых проектов.А так у нас много дотов ,особенно М2 или АПКпостройки 33года ,где только руку и просунеш.

    Dr.Wood, Юниор и Зяблик нравится это.
  15. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.119
    Спасибо SB:
    8.077
    Отзывы:
    239
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

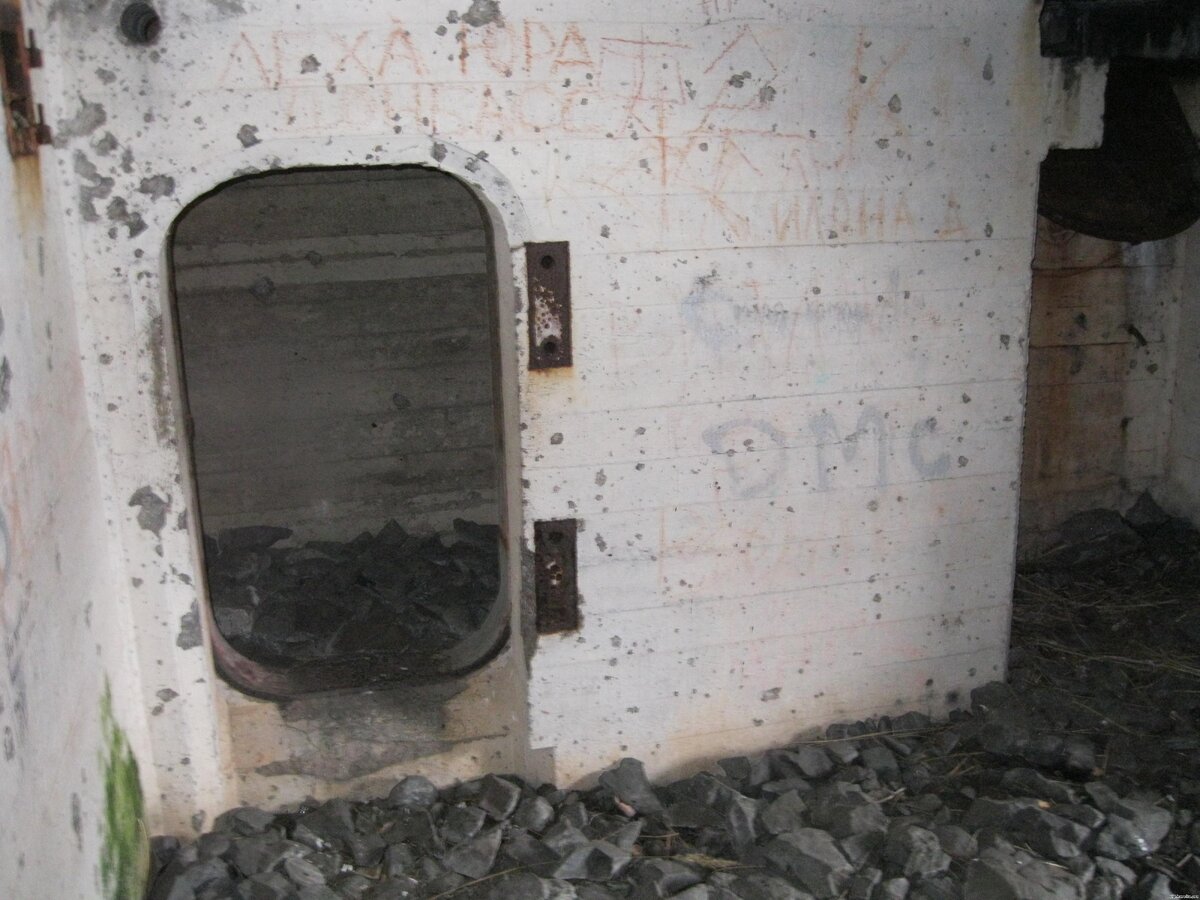

    Вот фото дота "Совет", правда левая дверь заложена кирпичом и засыпана, но видна противоштурмовая дверь-решетка. Сейчас в дот можно зайти через правую дверь. Вполне вероятно, что в разных укрепрайонах доты квалифицировались по разному. Но на КаУРе тамбур - свозник всегда имел две полноценных входных двери. На дотах "М" есть продухи (или иначе "газовая щель") и они действительно разной величины, в один смог протиснуться бочком. Но практически все доты на КаУРе построены в начале тридцатых годов и поэтому их можно смело отнести к старым проектам. IMG_1617.JPG
    Сообщения объединены, 7 апр 2015, время первого редактирования 7 апр 2015

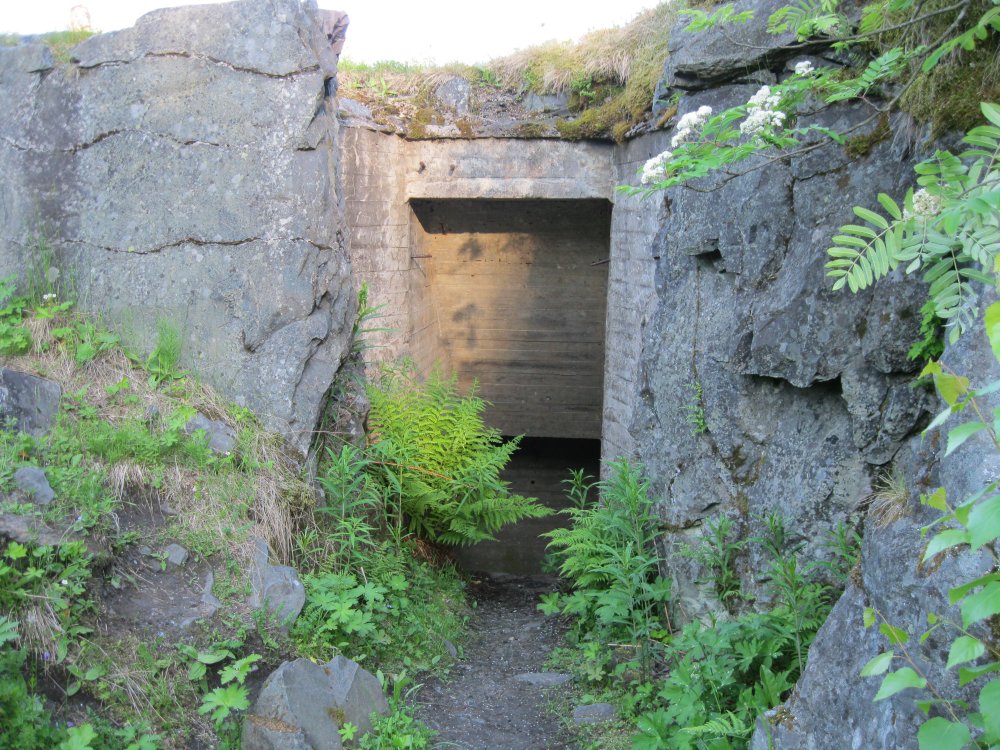

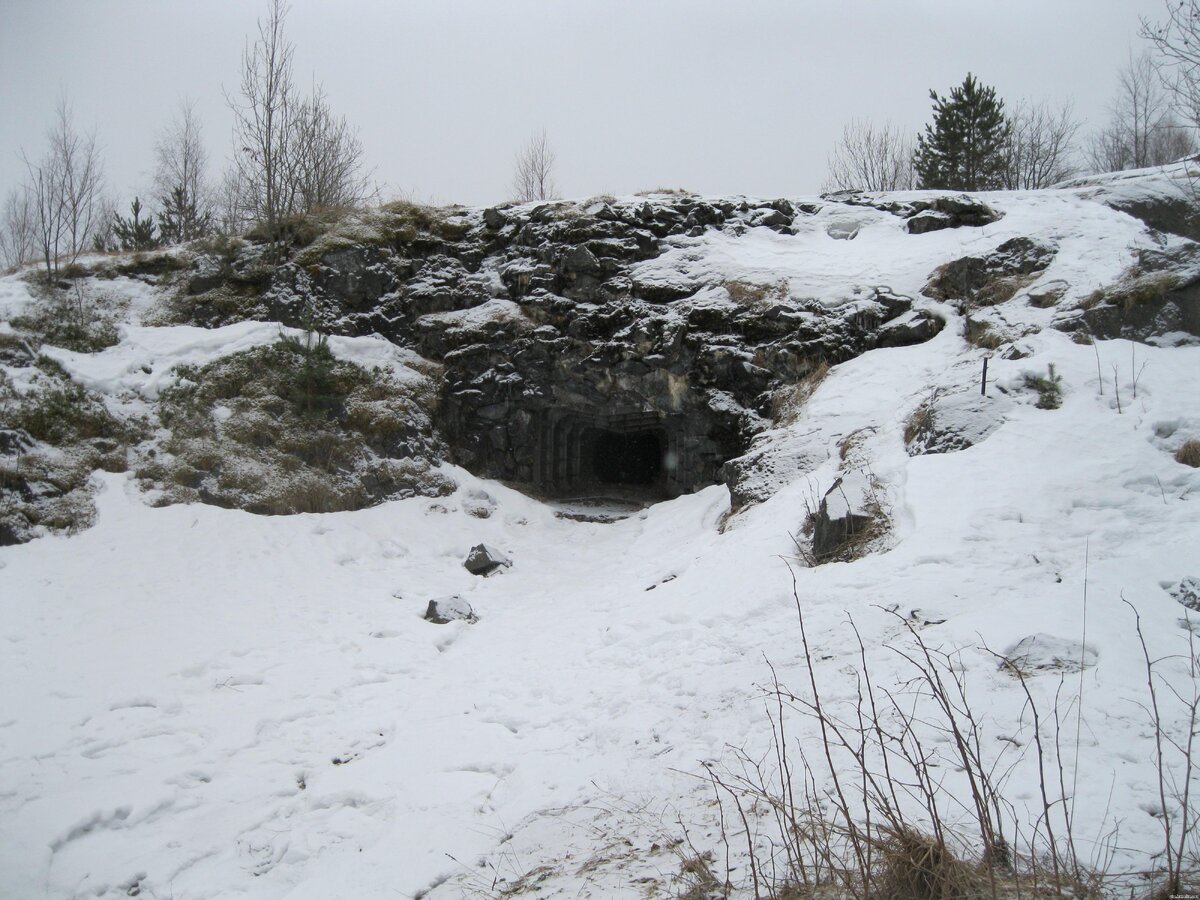

    Финский пулеметный дот на склоне горы Лысухи. Общая внутренняя компановка прежняя - тамбур, казарма, боевой каземат. Различие во внутренних объёмах помещений. Рядом с пулеметной амбразурой широкая смотровая щель для наблюдателя. Ориентировочно год постройки 1942. На последнем снимке сектор обстрела этого дота - окраина г. Медвежьегорска и берег Онежского озера.
    (фото кликабельны для просмотра в полном объёме)

    IMG_1617.JPG IMG_1836.JPG IMG_1837.JPG IMG_1844.JPG IMG_1925.JPG IMG_1926.JPG e2a973784eed8867692fcbba2bec0229.jpg

    Последнее редактирование модератором: 7 апр 2015
  16. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.571
    Спасибо SB:
    3.518
    Отзывы:
    40
    Страна:
    Belarus
    Из:
    Byratinland
    Думаю разница с продухами заключается во времени строительства.Изначально строились Каур Поур Киур,Начало строительства 1927год,и сооружения конца двадцатых были в основном опытными.В начале тридцатых строили уже по отработанным проектам,и если память не изменяет то в31 году сменилось обозначение сооружений.У нас же в Миуре стойка началась в 32году и строительство велось очень быстрыми темпами по отработанным проектам.
    Интересно ,имеются ли у вас сооружения ,где вход прикрыт двориком?
    Финский дот красавец! Классная маскировка!:thumbup: Давай еще финских фоток!Если что из оборудования сохранилось -тоже интересно былоб увидеть.

    Dr.Wood и Юниор нравится это.
  17. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.119
    Спасибо SB:
    8.077
    Отзывы:
    239
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Пулемётно-пушечный дот, расположен на склоне горы Лысуха. Держал под обстрелом практически весь Медвежьегорск. Для орудийной амбразуры финны использовали советский бронекороб Л17. В качестве пулеметной точки забетонированный бронеколпак М42. Какой пулемёт стоял сказать трудно, Максим, ДТ или Лахти. Внутренний объём небольшой, тамбур и боевой каземат. Прямо ко входу в дот подходит траншея вырубленная в скале. Внутри все что можно мародеры сдали на металлолом. На последнем снимке крышка люка через который стрелок поднимался к пулемёту. 101_2163.JPG IMG_1937.JPG IMG_1938.JPG IMG_1943.JPG IMG_1947.JPG IMG_1944.JPG

    Последние данные обновления репутации:
    Дождевой Земляк: 1 пункт 18 апр 2015
  18. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.571
    Спасибо SB:
    3.518
    Отзывы:
    40
    Страна:
    Belarus
    Из:
    Byratinland
    А что за отверстие возле пулемтной амбразуры?
    Дот красавец!
    Спасибо.

    Дождевой Земляк и Юниор нравится это.
  19. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.119
    Спасибо SB:
    8.077
    Отзывы:
    239
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    IMG_1941.JPG 29769fe3a2a0ab43c9026383d4ab64d9.jpg 361ea0fcf20d4d5d7f56124c48955a88.jpg 67183faab1d041a546e4766632943d9a.jpg 2f3bb8ad27932481c74bef159e7e86c8.jpg 3c26839e9fb40b9b11fd08afeaae849c.jpg 49558_r500.jpg
    Рядом с бронеколпаком окно вентиляционной отдушины. Даю фото крупным планом. Ещё несколько снимков этого дота. На панорамном снимке г. Медвежьегорск по которому в июне 1944 бил этот дот отражая наступление Красной Армии. На вооружение стояла пушка Л-17, её хорошо видно на снимке, который мне посчастливилось найти в финском архиве.

    Последнее редактирование: 9 апр 2015
  20. Offline

    Зяблик Команда форума

    Регистрация:
    21 дек 2014
    Сообщения:
    2.231
    Спасибо SB:
    6.534
    Отзывы:
    192
    Страна:
    Russian Federation
    Из:
    ЦАО
    Интересы:
    Поиск, автотуризм

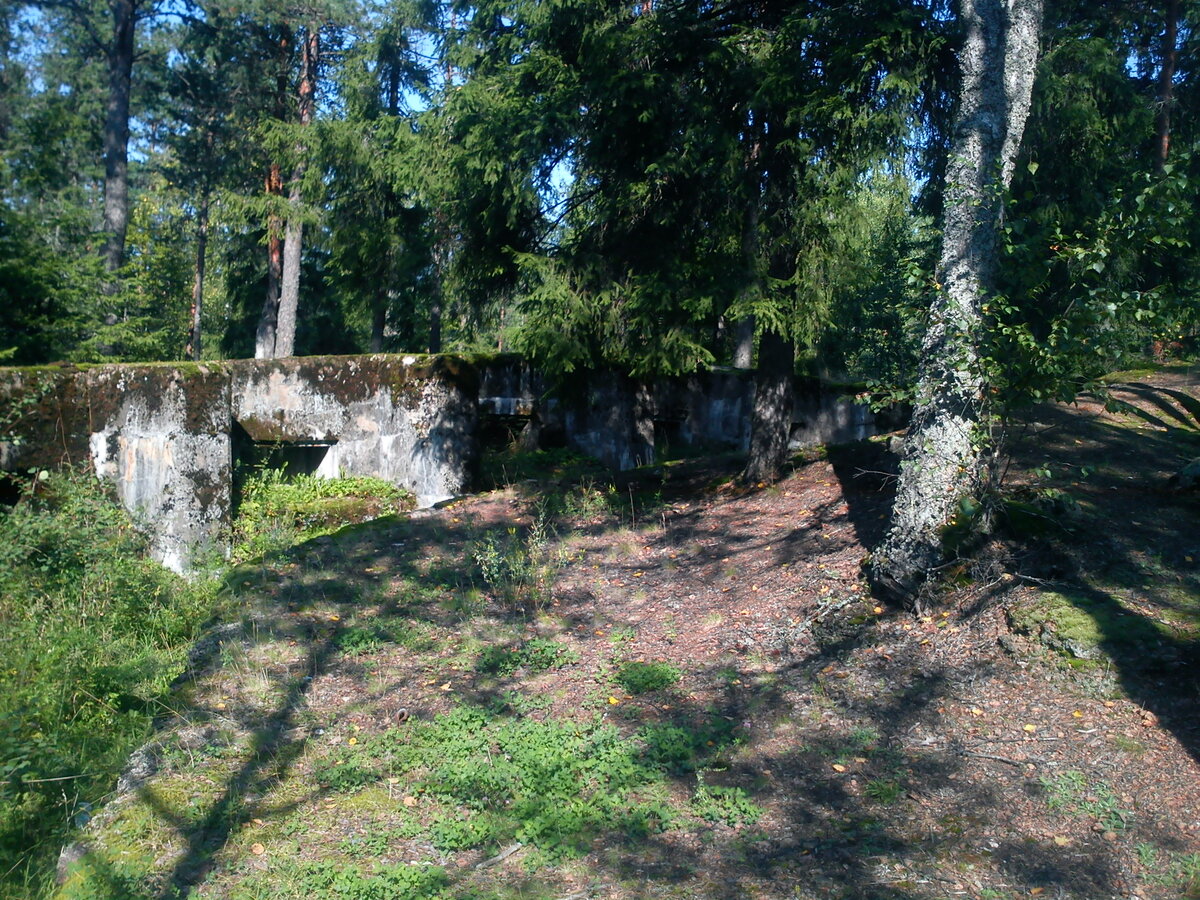

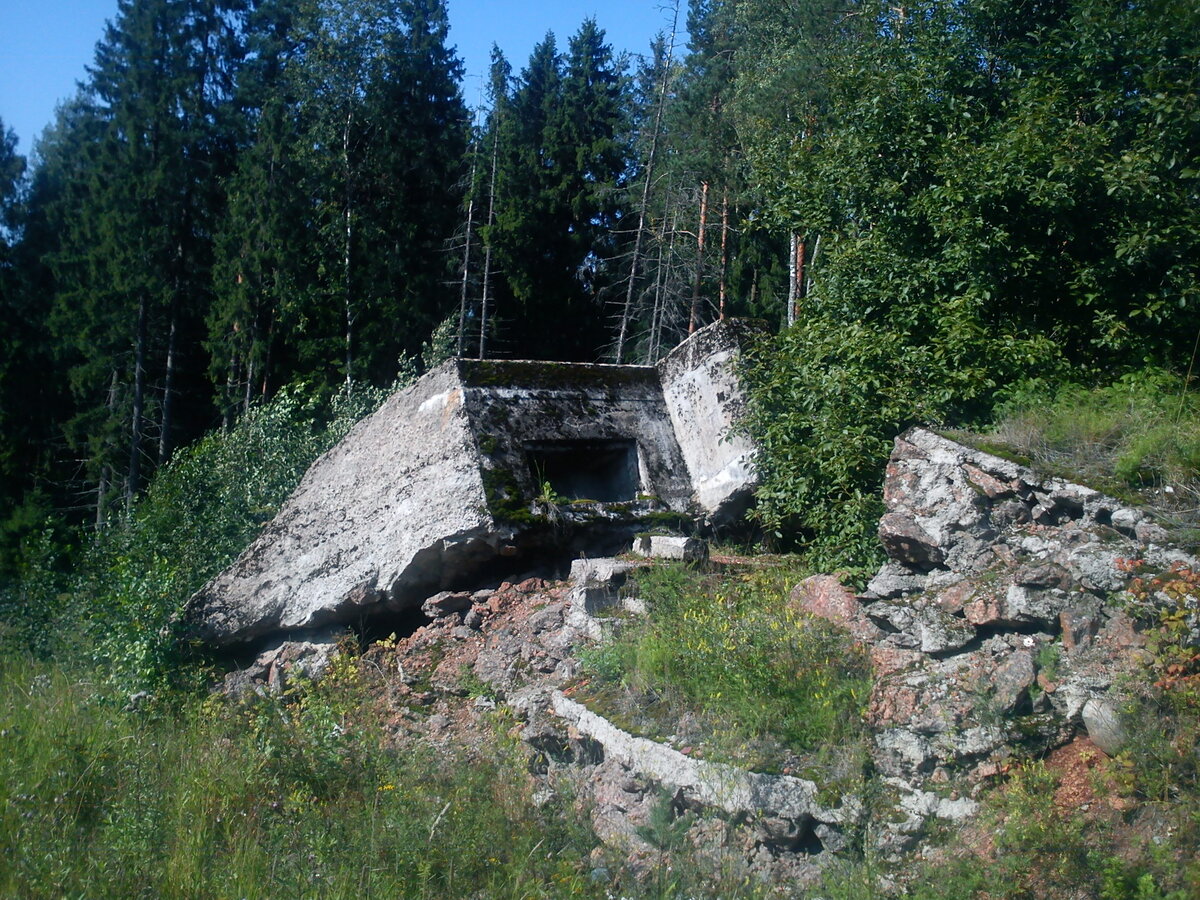

    Развалины одного из ДОТов у Пальцево
    Развалины ДОТов вдоль трассы на Хельсинки

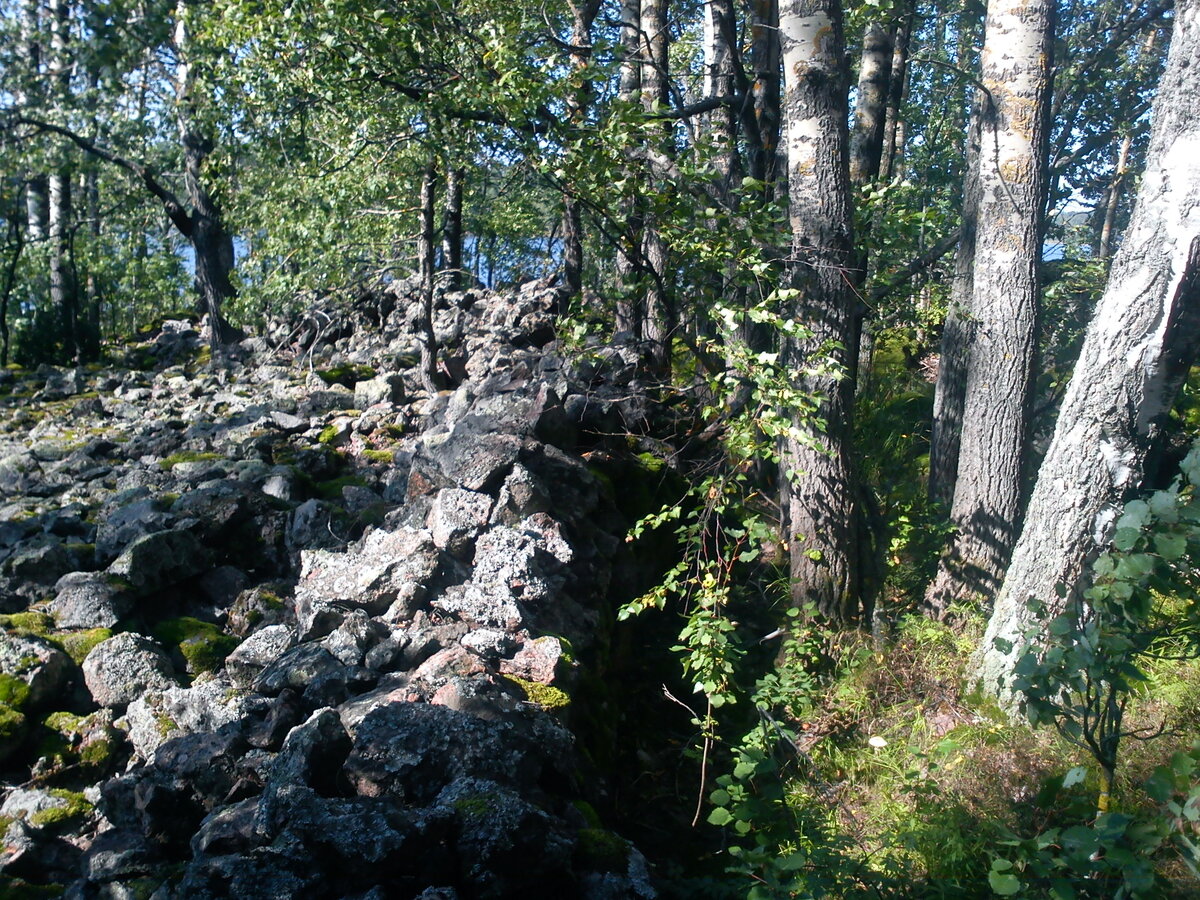

    Каменные окопы
    Гранитные надолбы, выставлялись на танкоопасных направлениях
    Немой свидетель того времени
