    В годы первой мировой войны войны «Кольт-Браунинг» вводится на вооружение армии России. Уже в январе-феврале 1915 года русское военное министерство просит о поставке с американских заводов тысячи пулемётов М1895 (ввиду крайнего недостатка на передовой своего автоматического оружия, главным образом, представленного станковыми «Максимами» обр.1910). К концу года почти половина заказанного была успешно получена и незамедлительно отправлена на фронт. Всего же за 51 месяц и 2 недели войны на заводах фирмы Marlin было заказано для царской армии 12000 пулемётов М1914 и ещё 2850 штук - на заводах компании Colt.

    Активно применяется пулемет и в годы гражданской войны.
    До 1930 года все разработки по пулеметной тематике проходят параллельно для образцов Максима и Кольта.
    Далее все таки предпочтение отдается отлаженному в производстве русскому Максиму.
    Некоторое количество пулеметов доживает до ВОВ и попадает в основном в ополчение.

    Остатки этих пулеметов попадаются до сих пор на просторах нашей страны. лично держал в руках остатки трех треног с характерной бронзовой шестеренкой. В сети проскакивали и части от самого пулемета.
    поэтому решил открыть тему для фотографий с просторов инета.

    Последние данные обновления репутации:
    Андрей Бутерман: 1 пункт (+) 21 сен 2017
    PaulZibert: 1 пункт (За тему!) 21 сен 2017
  2. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.448
    Спасибо SB:
    68.280
    Отзывы:
    1.147
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Я трубу от этого агрегата на ПМВ находил....
    Тема нормуль)
    Фото из сети


    Последнее редактирование: 21 сен 2017
  3. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    станок кольт.jpg

    Пулемет устанавливался на треножном станке, состоявшим из основания/ к которому шарнирно крепились две передние и одна задняя нога/ вертлюга, качающейся части и червячного механизма вертикальной наводки с зубчатой дугой. Тело пулемета крепилось на площадке качающейся части засовом и регулирующим винтом, на левой стороне площадки находился держатель патронной коробки. На задней ноге станка крепилась поворотная поперечная планка с упорами для локтей ("низкая" тренога) либо сиденье и сумка с принадлежностью и запчастями ("высокая" тренога).

    После испытаний пулеметов "Кольт обр.1914 г." на Ружейном полигоне Офицерской стрелковой школы в августе 1915 г. Начальник школы генерал-майор Филатов писал: "Заряжание пулемета одному человеку очень затруднительно... Разнообразие поломок и сравнительно большое число их указывает на малую прочность частей пулемета". Как это часто случалось, русский заказ потребовал усовершенствования образца. В частности, первые 1750 пулеметов поставили с высокой "французской" треногой (такую "Кольт" поставляла по французскому заказу), причем на них пришлось усиливать ползун. Усилиями генерала Сапожникова "Кольт" и "Марлин" стали поставлять "низкие" треноги. Щиты оказалось надежнее делать в России на Ижорском заводе из 6,5-мм броневой стали. Щит имел размеры 685x445 мм.
    Сообщения объединены, 21 сен 2017, время первого редактирования 21 сен 2017
    Сообщения объединены, 21 сен 2017
    Щит пулемета - ВНИЗУ вверху для сравнения по размерам щит от пулемета максим.
    над щитом чертеж приспособления для его крепления к станку.
    Как уже написано выше. пулеметы изготавливались и поставлялись в Россию без щитов а далее чисто наше творчество.
    Из найденных тоже держал в руках три щита, другие видел на фото на присковых форумах. есть мнение что в годы ВОВ щиты могли использоваться в качестве стрелковых.
    Сообщения объединены, 21 сен 2017
    сами пулеметы поставлялись по видимому в кожаных чехлах, на некоторых фото есть такие чехлы

    Сдача оружия войсками генерала Лавра Корнилова
    Сообщения объединены, 21 сен 2017

    еще фото щита

  4. Offline

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    5.999
    Спасибо SB:
    22.543
    Отзывы:
    563
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Кольт с барабанным питанием (барабан медный, системы Колпакова-Мирошниченко), производился заводом "Лебедев" в количестве нескольких сот штук для авиации. Емкость барабана неизвестна.

  5. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Генерал-лейтенант, командующий 15-й Сибирской дивизией В. Ф. Джунковский. 1917 г.
    его жена Е. Ф. Джунковская у пулемета «Кольт» в 32-м Сибирском полку. 1916 г. Фото В. Джунковского

    И из современных находок - пулемет с интересной судьбой. Поступил на вооружение Русской Императорской Армии к концу 15 года, участвовал в сражениях Первой Мировой войны, и в дальнейшем активно использовался в Революционные годы. Вероятно , через какое то время, после революции он был отправлен на склад, где хранился до Великой Отечественной Войны. При острой нехватке оружия в первой половине войны, а именно в 42 году, при подготовке Синявинской операции, по прорыву блокады, был передан частям 2й ударной Армии под командованием Мерецкова. Использовался при неудачной попытке прорыва, в районе Гайтолово, где наши войска попали в окружение, так называемый "Мешок Мерецкова" где практически все погибли. Этот пулемет как раз найден на месте окруженной армии , в районе ур. Гайтолово, при проведении поисковых работ.


    Что касается подготовки пулеметчиков то процитирую историка В Журавлева

    Офицерская стрелковая школа. г Ораниенбаум
    Август 1914.
    С началом Первой мировой войны Офицерскую стрелковую школу и полигон при ней расформировали. Обучающихся офицеров откомандировали в их полки. Генерал-майор Николай Михайлович Филатов был прикомандирован к главному артиллерийскому управлению (ГАУ). Сначала его посылают на Тульский оружейный завод, а затем — на Юго-западный фронт.
    В октябре 1914 года Н. М. Филатова срочно отзывают с фронта и поручают экстренно возобновить деятельность Офицерской стрелковой школы в Ораниенбауме, назначив его исполняющим обязанности начальника Офицерской стрелковой школы. В октябре 1914 г. — через три месяца от начала Первой Мировой войны, всех призванных оружейников отзывают с фронта. Во вновь организованной Офицерской стрелковой школе были возобновлены конструкторские работы, в том числе по разработке автоматического оружия.
    1915.
    В целях обеспечения действующей армии пулеметными командами в пустующих казармах Офицерской стрелковой школы, кроме школ прапорщиков, и на территории казарменного комплекса 147-го Самарского полка сформированы 1-й и 2-й запасные Пулеметные полки, в которых в отдельные месяцы 1916 г. одновременно обучалось по 40-дневной программе до 40 тыс. человек. В 1915 г. Н. М. Филатов стал командиром Запасной пулеметной бригады, в которую вошли 1-й и 2-й Пулеметные запасные полки, Офицерская стрелковая школа вместе со Школой оружейных мастеров, Полигоном, Офицерскими пулеметными курсами, 1-й и 2-й Ораниенбаумскими школами прапорщиков, и Запасной бронедивизион. В казармах 147-го пехотного Самарского полка, который был отправлен на фронт, был размещен 1-й Пулеметный запасный полк. Формирующиеся маршевые роты и команды запасных 1-го и 2-го Пулеметных полков располагались по всему побережью в окрестностях Ораниенбаума — от Малой Ижоры до Стрельны — на дачах, любых подходящих строениях или просто в палатках. В 1-м Пулеметном запасном полку, располагавшемся в Ораниенбауме, готовились пулеметчики станкового пулемета Максим.

    А во 2-м, который был в Стрельне — пулеметчики пулемета Кольта.
    Обучение солдат обращению с пулеметом и стрельбой производилось на стрельбище, которое начиналось от Владимирской улицы и простиралось на юго-восток на два километра, а также в крытом полукилометровом тире на Ружейном полигоне Офицерской стрелковой школы в Ораниенбауме. Если в обычном трехбатальонном полку численность составляла около 4−5 тыс. человек (в каждом батальоне около 1.5 тыс. человек), то в запасных полках численность состава могла возрастать в несколько раз. Оба полка были объединены в бригаду под командованием генерал-лейтенанта Н. М. Филатова, возглавившего одновременно Офицерскую стрелковую школу. Всего за три года войны было подготовлено около 100 тыс. специалистов-пулеметчиков из числа офицеров, унтер-офицеров и рядовых. В школе готовились и броневые автомобильные команды. Война заставила перепрофилировать работу Офицерской стрелковой школы, теперь она вела: — подготовку офицеров, унтер-офицеров и рядового состава пулеметных команд, кавалеристов-пулеметчиков. Начальнику Офицерской стрелковой школы подчинялись 1-й и 2-й запасные пулеметные полки, готовившие, соответственно, пулеметные команды «Максим» и «Кольт»; — обучение мастеров-оружейников; — на Ружейном полигоне испытывали образцы вооружения и боеприпасов (включая ручные и винтовочные гранаты), предлагавшиеся для Русской армии, новые пулеметные установки; специалисты Школы готовили наставления и описания для оружия, поступавшего от союзников и трофейного. В 1916 г. в мастерских Ружейного полигона были собраны автоматические винтовки и ручные ружья-пулеметы (автоматы) В. Г. Федорова, которые поступили на вооружение отдельной роты, также сформированной и подготовленной при Школе. С начала Первой Мировой войны учреждаются школы подготовки прапорщиков — офицеров военного времени. Были открыты четыре школы в Петербурге (они вскоре были преобразованы в две и переведены в Ораниенбаум), одна в Москве и одна в Киеве. Всего в шести школах начали обучаться 1200 офицеров. 2-я Ораниенбаумская школа прапорщиков размещалась в здании учебного корпуса Офицерской стрелковой школы. Также в Ораниенбауме открылась Школа мичманов по адмиралтейству в здании Морской учебной стрелковой команды.
    Зимой 1915 года в Ораниенбауме при Офицерской стрелковой школе была сформирована автоброневая рота, где начали производиться испытания и вооружение пулеметами и легкими орудиями бронеавтомобилей всех систем. В 1916 г. были организованы Офицерские пулеметные курсы, которые вели подготовку бронеавтомобильных рот. Начальнику Офицерской стрелковой школы подчинялись запасная броневая автомобильная рота в Красном Селе и Бельгийский бронедивизион, присланный на Русский фронт союзниками. По сути, Ораниенбаум в годы Первой мировой войны превратился в единый академический, конструкторский и мобилизационный центр пулеметного дела Российской армии.

    Автор: Владимир Журавлев
    Источник: https://shkolazhizni.ru/archive/0/n-70967/
    © Shkolazhizni.ru

    pLko3gANzxc.jpg cache_2455015278.jpg
    Сообщения объединены, 22 сен 2017, время первого редактирования 21 сен 2017



    и так как затронули авиацию

    как я писал выше , в двадцатые годы все работы по модернизации пулеметов велись параллельно по Максимам и Кольтам


    опытная установка Ребриева 1925 год.

    до этого пулемет в зенитных целях использовался так же как и максим - на кустарных приспособлениях
    Авиационный вариант Кольта на кустарной треноге, приспособленный русскими летчиками для стрельбы по неприятельским аэропланам. Юго-Западный фронт, зима 1916 г.

    ************************************************************************************
    получилось все вперемешку но думаю для начала темы этого достаточно.
    ОЧЕНЬ ИНТЕРЕСНО УВИДЕТЬ ФОТОГРАФИИ НАХОДОК ПО ТЕМЕ С ОПИСАНИЕМ МЕСТ НАХОДКИ И ВЕРОЯТНОГО ПЕРИОДА БОЕВЫХ ДЕЙСТВИЙ.

    какие то фотографии из личных архивов. хотя в сети именно по этому пулемету РОССИЙСКОГО ЗАКАЗА не так много и встречается изображений.
    **************************************************************************************нашел фото где на заднем плане слева виден чехол от пулемета, подробностей про который не знаю

    эти же чехлы на фото в начале темы где корниловцы бросают свои пулеметы.

    Последние данные обновления репутации:
    Dietrich 08..: 1 пункт (За Детали +) 7 окт 2017
    Последнее редактирование модератором: 22 сен 2017
  6. Offline

    Дождевой Земляк Команда форума

    Регистрация:
    26 апр 2014
    Сообщения:
    9.654
    Спасибо SB:
    29.107
    Отзывы:
    628
    Страна:
    Belarus
    Из:
    Смоленская губерния
    Интересы:
    Реставрация
    http://smolbattle.ru/threads/Помощь-в-определении.50603/

    Dietrich 08.. и Андрей Бутерман нравится это.
  7. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб

    ага. видел я конкретно этот кусок треноги. как и писал выше - на нем установлено дополнительное крепление для щита. Кстати , не знаю почему. но есть два размера нижней части этого элемента станка и соответственно самих стальных ног. там отличие по длине того стакана на ногах куда эта бронзовая часть и вставляется.. ( наверно не очень понятно написал.) Кстати, там упоминаются и ноги из Белоруссии. интересны подробности.

    а вот сами ноги , найдены в Смоленской области


    кстати может кто их нашел, тоже присутствует на форуме.
    обучение рабочих на заводе 1918 год


    на знамени что то "ЦК Бухары" а на щите максима череп нарисован однако - это к трем следующим фото

    img260 (1).jpg
    img260 2.jpg
    Посмотреть вложение 628995


    станок к российскому кольту( продажа на одном из форумов)

    армия Колчака 1919

    Последнее редактирование модератором: 24 сен 2017
  8. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    45кеапм .jpg

    один из вариантов чехла к пулемету.
    наверняка где то в сибирских деревнях где прошли белочехи мог такой и сохраниться
    Сообщения объединены, 24 сен 2017, время первого редактирования 24 сен 2017
    1 (1).jpg

    это фото известное наверно было и на этом форуме. повторяю его из за кольтов которые торчат из за спины оружейника.
    кто то писал что это солдат из чешских подразделений белой армии. не знаю . может кто и напишет так это или нет

    а так по фото видно что кольт был действительно вторым пулеметом в русской армии после максима
    Сообщения объединены, 24 сен 2017
    в учебнике по пулеметному делу, изданном в 1 запасном полку ОСШ Ораниенбаума в правилах укладки вьюка написано : пулемет в кобуре( тат на тот момент правильно именуется этот здоровый чехол ) привязать с левой стороны.....

  9. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб

    Офицеры на ступеньках тира Ружейного полигона в Ораниенбауме

    Dietrich 08.. и Андрей Бутерман нравится это.
  10. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб


    фото известные. соответственно внутри и на БП. Естественно максимы преобладали по количеству.

  11. Offline

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    5.999
    Спасибо SB:
    22.543
    Отзывы:
    563
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Добавлю.

    Dietrich 08.., AV66, df64 и ещё 1-му нравится это.
  12. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    к предыдущему фото
    Выпуск слушателей оружейных мастеров. В центре - начальник Школы 'Выстрел' Н.М. Филатов, преподаватель обществоведения Е.С. Лола и комиссар Школы С.С. Попов. На переднем плане поставлены пулеметы, изучавшиеся слушателями Школы: 'Мадсен', 'Льюис', 'Кольт', 'Максим', 'MG.08/19' 1922 г.

    =====================================================



    Высшая стрелковая школа, в центре -начальник школы Н.М. Филатов 1919 год

  13. Offline

    zjuravlev Новобранец

    Регистрация:
    23 сен 2017
    Сообщения:
    3
    Спасибо SB:
    5
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Ораниенбаум
    Интересы:
    ОСШ
    Эти ступеньки шли со стороны стрельбища Ружейного полигона в музей оружия ОСШ, находящегося в здании тира. Северные помещения тира занимал как раз музей оружия ОСШ и другие служебные помещения. Стены тира в этом месте сохранились, но внутри сделана полностью перепланировка для мазутной котельной.
    Офицеры, которые позируют с пулемётами, на другой фотографии из фондов Краеведческого музея г. Ломоносова подписаны, но только подписи по краям, без указания, кто есть кто, с общей подписью, что-то вроде: Филатову от броневиков.
    Скорее всего, изображены офицеры, подготовленные из числа формируемых в Ораниенбауме при ОСШ автоброневых рот, и пулемёты, какие они изучали.

    Последнее редактирование: 30 сен 2017
    Андрей Бутерман и AV66 нравится это.
  14. Offline

    zjuravlev Новобранец

    Регистрация:
    23 сен 2017
    Сообщения:
    3
    Спасибо SB:
    5
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Ораниенбаум
    Интересы:
    ОСШ
    Сверху надо Филатовым и Лолой через ряд стоит мастер Колесников, который в 1919 году вместе с Филатовым уехал с последним эшелоном ОСШ из Ораниенбаума в Москву. Есть ещё пара знакомых лиц, но это уже по фотографиям "Выстрела", например, некий товарищ похож на начальника ружейной мастерской курсов Горносталева.

    Андрей Бутерман нравится это.
  15. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб

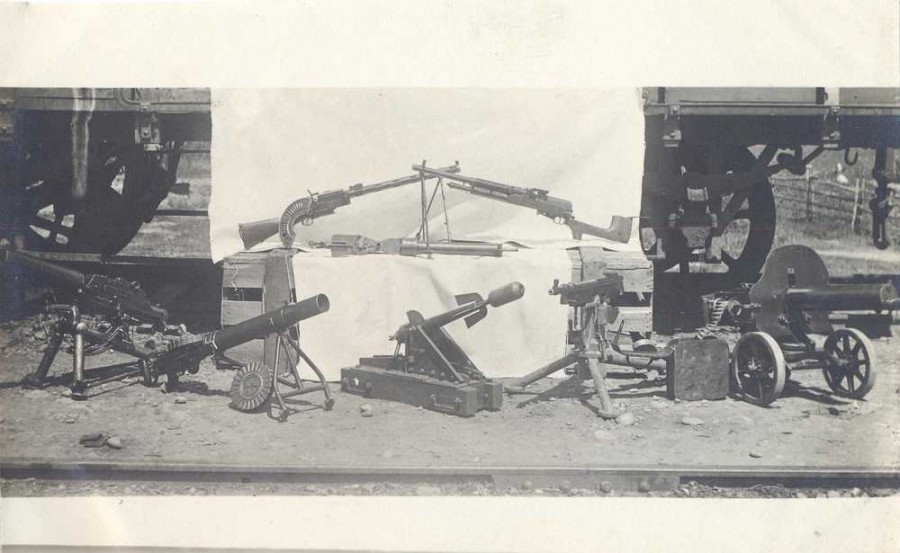

    1918, Гражданская война, Иркутск, Чехословацкий корпус Станция Батарейная под Иркутском.( это относится к двум верхним фото)
    +++++++++++++++++++++++++++++++++++++++++++

    это про 1 пулеметный полк Ораниенбаума

    Последнее редактирование: 1 окт 2017
  16. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Еще хочу коснутся темы снаряжательных машинок к этим пулеметам. вероятно они кому то попадались ?


    ссылка на остальные фото http://www.smallarmsreview.com/display.article.cfm?idarticles=1905

    и начало статьи на которую ссылка гуглопереводом:
    "Первая машина для загрузки ленты, предназначенная для заполнения ленточных ленточных лент для модели Colt «Картофелекопалка» модели 1895, была запатентована как в Соединенном Королевстве, так и в Соединенных Штатах Джоном Браунином. Патент США был предоставлен под номером 660 244 23 октября 1900 года (заявка, поданная 16 ноября 1899 года), тогда как британский патент был предоставлен ранее 4 января 1900 года. Хотя эта ранняя машина была разработана Джоном Браунинг, поскольку он был в основном выпущен с моделью Кольта 1895 года и моделью 1914 пулеметов, этот аппарат будет просто упоминаться как «загрузчик Кольта» в последующем тексте. Эта машина для загрузки лент имела очень широкое распространение, сопровождая многочисленные пулеметы Colt, экспортируемые по всему миру, а также те, которые были приобретены правительством США."

    [​IMG]
    [​IMG]
    [​IMG]

    [​IMG]

  17. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб

    есть вероятность что это фото сделано в Ораниенбауме - учеба в 2-м запасном пулеметном полку. 1916 год

    Последнее редактирование: 2 окт 2017
  18. Offline

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    5.999
    Спасибо SB:
    22.543
    Отзывы:
    563
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Что то не активны в теме форумчане... Вот такая фотография
    659526 (1).jpg

    Василий Иванович, Dietrich 08.. и AV66 нравится это.
  19. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    564
    Спасибо SB:
    1.581
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    zhizdrincy_strelba_po_aeroplanu - копия.jpg

    вероятно Фронтовые Фотографии из архива 482-го Жиздринского полка


    zhizdrincy_strelba_po_aeroplanu - копия - копия.jpg
    и слева стоит кожаная кобура от пулемета - берегли тогда такое ценное оружие.

    интересно что никто не отписался по находкам фрагментов от него или станка.

    Последнее редактирование: 5 окт 2017
  20. Offline

    Кдп Новобранец

    Регистрация:
    5 окт 2017
    Сообщения:
    12
    Спасибо SB:
    45
    Отзывы:
    1
    Страна:
    Russian Federation
    Из:
    Псков
    Интересы:
    Нет
    Внесу и я свои 3 копейки.
    Вот нашел когда-то давно.Ствол изнутри хромирован.
    Снаружи выбито:Colt Browning M-1895 7,62mm и еще чего-то.
    Пружина пружинит,курок работает,ударник ударяет.
    Дерево приделал чтобы почувствовать как в руке лежит.
    Лежит хорошо.Умели раньше делать вещи. SDC10345.jpg==.jpg
