    Цитата(zulus @ 19 Декабря 2012, 21:21)
    Повторюсь,я писал для дилетантов,некоторые находят такие вещи,и давай кромсать,вдруг там листовка?Калибр-30мм и теже 8 нарезов.Для Вас-если вы знаете ,как выглядит G Propgr.или G.Sprgr То вы уже в теме по(огурцам) :rolleyes:


    ну визуально отличить шпренг от пропаганда гранате не сможет только младенец :)

  2. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.663
    Спасибо:
    35.695
    Отзывы:
    486
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    Цитата(Аркадий Петрович @ 27 Декабря 2012, 9:32)
    ну визуально отличить шпренг от пропаганда гранате не сможет только младенец :)


    Аркадий Петрович,ты знал! ))

    для тех кто не знал:

    Агитационная граната (сокращенное обозначение - G. Propgr.) представляла собой боеприпас дистанционного действия и позволяла забрасывать листовки на дальность до 500 метров.

    Граната состоит из тонкостенного оксидированного цилиндрического корпуса, нержавеющей донной части с готовыми нарезами, а также оксидированной выточенной крышки-обтекателя. Корпус соединен с донной частью при помощи четырех шпилек; крышка-обтекатель свободно надевается на головную часть корпуса. Внутри корпуса располагаются два полуцилиндра из оксидированной пружинной стали, между которыми зажат рулон из 40 листовок. Также ближе к донной части корпуса располагаются диафрагма и вышибной заряд из черного пороха (гранаты могли снаряжаться вышибными зарядами массой 1,5 и 1,7 грамма). В донной части располагаются два последовательно расположенных замедлителя.

    Для стрельбы подобными гранатами применяются специальные холостые винтовочные патроны с деревянной пулей и двойным обжимом дульца.
    Вес гранаты - 230 граммов; длина - 148 мм.

    При выстреле пороховые газы выбрасывают гранату из мортиры и, одновременно, поджигают состав замедлителя через огнепроводное отверстие (диаметром примерно 0,2 мм) в донной части гранаты. Замедлители прогорают в течение 9 секунд, после чего воспламеняется пороховой вышибной заряд, выталкивающий полуцилиндры с листовками из корпуса гранаты.

    Агитационные гранаты встречаются достаточно часто, поскольку ружейные гранатометы были в каждом немецком пехотном отделении. Опасности найденная агитационная граната не представляет, так как не содержит взрывчатых веществ и поражающих элементов.

    ВНИМАНИЕ: нередки случаи неверного определения типа гранат, когда слабо знающие мат. часть граждане принимают осветительные и, что важнее, малые кумулятивные гранаты за агитационные и пытаются их вскрыть в поисках листовок. Если в первом случае опасности нет (есть шанс лишь найти вместо листовок пришедший в негодность осветительный состав и шелковый парашютик), то во втором разборка боеприпаса может закончиться фатально.




  3. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.663
    Спасибо:
    35.695
    Отзывы:
    486
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    ВНИМАНИЕ! 30-мм ружейная противотанковая граната кумулятивного действия "Gewehrpanzergranate 30",не путать с агитацией!

    просто надо помнить: жизнь одна,зато гранат много!


  4. Аркадий Петрович
    Offline

    Аркадий Петрович Завсегдатай SB

    Регистрация:
    4 июн 2012
    Сообщения:
    332
    Спасибо:
    223
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    пос. Карманово
    Интересы:
    примитивные
    вот как раз примеры того,что попадается в ружейных агитках - находки прошлой осени (вроде выставлял уже, но повторюсь в профильной теме)


    Вложения:

    • IMG_3800.JPG
      Размер файла:
      1,1 МБ
      Просмотров:
      18
    • IMG_3801.JPG
      Размер файла:
      1,2 МБ
      Просмотров:
      17
    • IMG_3802.JPG
      Размер файла:
      1,3 МБ
      Просмотров:
      14
    • IMG_0796.JPG
      Размер файла:
      2,7 МБ
      Просмотров:
      14
  5. Аркадий Петрович
    Offline

    Аркадий Петрович Завсегдатай SB

    Регистрация:
    4 июн 2012
    Сообщения:
    332
    Спасибо:
    223
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    пос. Карманово
    Интересы:
    примитивные

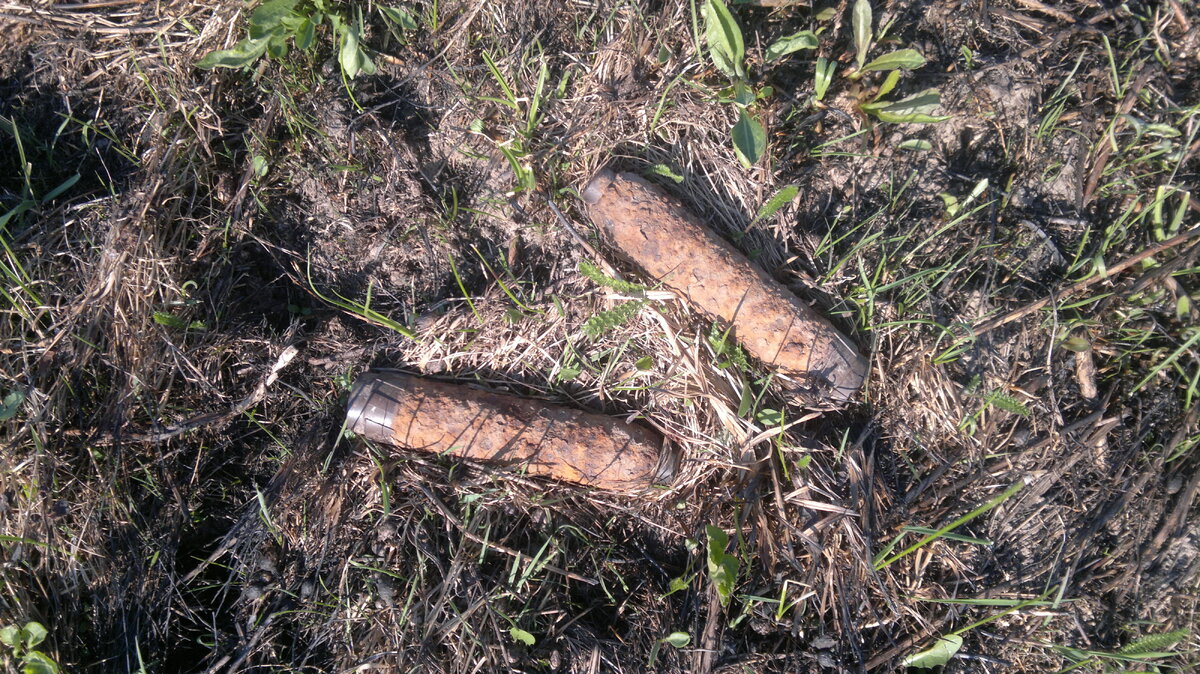

    а вот такая прикольная попалась в Могилевской области по боям 43/44


    Вложения:

    • IMG_3283.JPG
      Размер файла:
      548,5 КБ
      Просмотров:
      16
    • IMG_3284.JPG
      Размер файла:
      520,7 КБ
      Просмотров:
      14
  6. Каин
    Offline

    Каин Завсегдатай SB

    Регистрация:
    12 июл 2012
    Сообщения:
    846
    Спасибо:
    725
    Отзывы:
    17
    Страна:
    Russian Federation
    Из:
    Россия
    Интересы:
    коп и изменения ландшавта
    Цитата(zunder1 @ 27 Декабря 2012, 11:31)
    ВНИМАНИЕ! 30-мм ружейная противотанковая граната кумулятивного действия "Gewehrpanzergranate 30",не путать с агитацией!

    просто надо помнить: жизнь одна,зато гранат много!

    Посмотреть вложение 36547

    ещё пару фото навсякий пожарный

  7. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.663
    Спасибо:
    35.695
    Отзывы:
    486
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    отмечусь и я листовками теме:

    для немцев. найдены в советской агитационной мине.




  8. jagd
    Offline

    jagd «Старая Гвардия SB»

    Регистрация:
    16 янв 2009
    Сообщения:
    6.443
    Спасибо:
    1.002
    Отзывы:
    37
    Страна:
    Russian Federation
    Из:
    смоленская область
    Интересы:
    водка

    Вложения:

  9. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.663
    Спасибо:
    35.695
    Отзывы:
    486
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    камрады, тоже на заметку. это правильная немецкая агитационная мина!


    73-мм агитационная мина реактивного действия.
    Корпус мины состоит из двух металлических цилиндров: верхнего - 12 для агитационной литературы и нижнего 6, для реактивного заряда. Цилиндры соединены при помощи, нарезной муфты 4, служащей одновременно верхним центрующим утолщением мины.
    На хвостовую часть мины навинчена на газовой резьбе турбина 5, имеющая сопла 21 и 22, расположенные по окружности в два ряда по семи сопел в каждом. Оси сопел
    внутреннего ряда параллельны оси мины, а оси наружного ряда расположены наклонно к оси мины. В центре турбины имеется канал для капсюля - воспламенителя 20 типа Жевело.
    Во внутреннюю камору цилиндра 6 объемом около 520 см.куб вставляется реактивный заряд, состоящий из порохового блока (шашки). Края цилиндра 6 загнуты сверху и к ним приварена вставленная изнутри крышечка 19 с отверстием в центре. В это отверстие ввернута резьбовая втулка 5, на которую навинчена втулка 17 с дистанционным кольцом 18, содержащим запрессованный безгазовый состав 16. Во втулке 17 помещен вышибной заряд 15, который закрыт диском и закрепленным посредством обжатия закраин втулки 17 по окружности в нескольких местах.
    Внутри цилиндра 12 имеется (поверх дистанционного кольца и вышиб ног о заряда) -
    изготовленная из пластмассы диафрагма 13, на которую опираются свернутые из листовой стали толщиной 0,7-1,0 мм полуцилиндры 5 и 9. В эти полуцилиндры вставляется рулон 11 с агитационной литературой, намотанной вокруг сжатой стальной двуперой пружины 10. Отверстие цилиндра 12 закрывается изготовленным из пластмассы наконечником 1, который закрепляется путем закатки 'усиков' 7 цилиндра 12 в канавку на наконечнике. Занимаемый литературой объем также равен примерно. 520 см.куб. В наконечнике 1 имеется отверстие 2, предназначенное для извлечения мины крючком в случае осечки.
    Действие мины. После опускания мины в канал ствола миномета боек ударного приспособления разбивает капсюль-воспламенитель, от которого луч огня передается через затравочное отверстие реактивному заряду. Образующиеся при сгорании реактивного, заряда газы, вытекают наружу через прямые и наклонные сопла, сообщая мине поступательное и вращательное движение.
    На полете мины воздухе после выгорания безгазового состава воспламеняется вышыбной заряд, газы которого, выталкивают диафрагму и полуцилиндры с литературой. Последняя разбрасывается на местности благодаря распрямлению двуперой пружины.

  10. Аркадий Петрович
    Offline

    Аркадий Петрович Завсегдатай SB

    Регистрация:
    4 июн 2012
    Сообщения:
    332
    Спасибо:
    223
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    пос. Карманово
    Интересы:
    примитивные
    Цитата(jagd @ 27 Декабря 2012, 12:07)
    тоже есть))


    у вас, кстати, вариант осколочных гранат выпуска после 42 года - с бакелитовой "жопой" :)

  11. jagd
    Offline

    jagd «Старая Гвардия SB»

    Регистрация:
    16 янв 2009
    Сообщения:
    6.443
    Спасибо:
    1.002
    Отзывы:
    37
    Страна:
    Russian Federation
    Из:
    смоленская область
    Интересы:
    водка
    Цитата(Аркадий Петрович @ 27 Декабря 2012, 13:18)
    у вас, кстати, вариант осколочных гранат выпуска после 42 года - с бакелитовой "жопой" :)

    век живи, век учись :D

  12. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.663
    Спасибо:
    35.695
    Отзывы:
    486
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    Цитата(Аркадий Петрович @ 27 Декабря 2012, 11:18)
    у вас, кстати, вариант осколочных гранат выпуска после 42 года - с бакелитовой "жопой" :)

    а и те и те попадаются. но не столь часто,как у вас (я про агитки) гансам и так было понятно,что писец им настал!
    часто нахожу геверки двойного действия. я про тот вариант который можно использовать как ручную гранату ( с тёркой в "жопе")
    зато наши агит мины красавы!

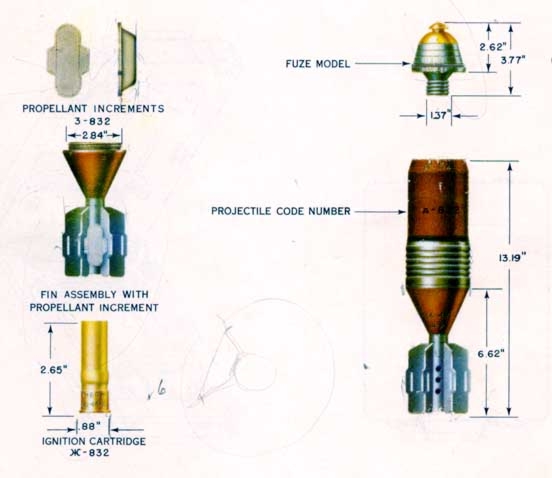

    822.jpg a_832_198.gif

    Устройство мины 53-А-832 было аналогично другим агитационным боеприпасам. В корпусе мины располагались листовки, зажатые между металлическими полуцилиндрами, вышибной заряд, обтюратор, верхний и нижний упоры.

    В отличие от обычных мин, в данном случае в качестве взрывателя применялась дистанционная трубка двойного действия.

    Перед выстрелом трубка устанавливалась на определенное время срабатывания. После истечения установленного времени с момента выстрела пламя от дистанционной трубки воспламеняет вышибной заряд. Газы давят на обтюратор, полуцилиндры с листовками и, соответственно, на донный упор. В результате резьба хвостовой части сбивается, и хвостовая часть вылетает назад из корпуса мины. За ней - полуцилиндры с листовками. Полуцилиндры распадаются, и листовки оказываются в воздухе.

  13. jagd
    Offline

    jagd «Старая Гвардия SB»

    Регистрация:
    16 янв 2009
    Сообщения:
    6.443
    Спасибо:
    1.002
    Отзывы:
    37
    Страна:
    Russian Federation
    Из:
    смоленская область
    Интересы:
    водка
    какие еще агитационные снаряды были у немцев?
    есть фото?

  14. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.663
    Спасибо:
    35.695
    Отзывы:
    486
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    Цитата(jagd @ 27 Декабря 2012, 11:27)
    какие еще агитационные снаряды были у немцев?
    есть фото?

    как бы из "немцев" все уже представлены в этой теме)
    если я чего то не забыл...

    были самоделки.

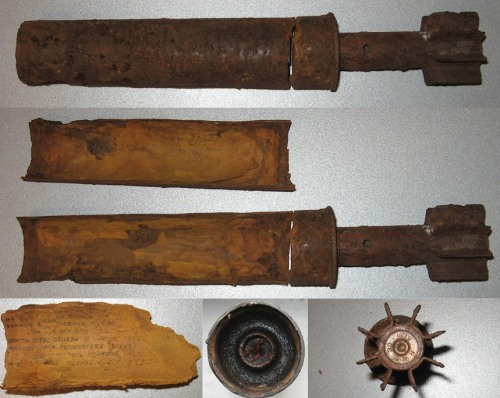

    например такая:


    В Вермахте не состояло на вооружении ни одного типа агитационных минометных мин. Поскольку миномет являлся одним из самых распространенных средств поддержки пехоты, а 105-мм орудия, Propagandawerfer'ы, и даже ружейные гранатометы были под рукой далеко не всегда, немецким ремонтным подразделениям приходилось восполнять недостаток штатных средств агитации и пропаганды.

    Подобные самодельные агитационные мины, собранные из гильз от 50-мм противотанковых пушек PaK-38 и стабилизаторов 50-мм минометных мин, встречались в районе городов Белый и Оленино Калининской (ныне Тверской) области.

    В годы войны район Оленино - Нелидово - Белый не раз становился ареной тяжелых и кровопролитных боев. Позволим себе предположить, что найденные агитационные мины относятся к периоду проведения операции "Зейдлиц", проводимой 9-й армией Вермахта в июле 1942 года против советских 39-й, 22-й и 41-й армий, а также 11-го кавалерийского корпуса. Это было наиболее крупное окружение советских войск на данном участке фронта. В ходе этой операции немцами было взято в плен свыше 30 000 бойцов Красной Армии. Оленино и Белый в то время были немецкими узлами обороны на границах "котла". Конечно же, это предположение не подкреплено документальными свидетельствами, так что подобные мины могли собираться в течение всего 1942 года.
    о своей конструкции мина состоит из двух частей: орудийной гильзы и стабилизатора 50-мм минометной мины.

    Для изготовления мин использовались гильзы от выстрелов 50-мм противотанковой пушки PaK-38. Были найдены мины с биметаллическими и стальными гильзами, но можно предположить, что использовались любые гильзы, оказывавшиеся в руках оружейных мастеров. У гильзы обрезалось дульце (поскольку она изначально имела бутылочную форму, и это мешало процессу снаряжения агитационной мины), вывинчивался капсюль и стачивалась закраина до диаметра 50 мм (стандартный диаметр закраины данной гильзы - 51 мм). При этом резьба на отверстии под капсюль гильзы перерезалась для крепления хвостовика минометной мины. На дно гильзы закладывался вышибной заряд (для выброса листовок) и круглая прокладка, поверх которой вставлялся рулон листовок. Вероятно, сверху на гильзу надевалась крышка-обтекатель (возможно, изготовленная из дерева).

    Стабилизатр мины наворачивался на вновь нарезанную резьбу отверстия в гильзе. Вдоль продольной оси стабилизатора высверливался сквозной канал, в который вставлялся огнепроводной шнур. Шнур передавал форс пламени от вышибного заряда в хвостовике мины к заряду в гильзе, то есть выполнял функцию замедлителя.

    Выстрел подобной миной производился при помощи 50-мм миномета leGrWr 36. К сожалению, найти данные о масштабах и периоде выпуска подобных мин не представляется возможным.

    взято отсюда:

    http://agitka.su/index.php/arsenal/83-de/31-mortarshell

  15. Аркадий Петрович
    Offline

    Аркадий Петрович Завсегдатай SB

    Регистрация:
    4 июн 2012
    Сообщения:
    332
    Спасибо:
    223
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    пос. Карманово
    Интересы:
    примитивные
    Женя, забыли еще классический немецкмй агит 105 мм снаряд "вайс-рот"

    Вот фото моего товарища (надеюсь, будет не против, если я размещу) - недавно такой ему попался.


    Вложения:

    • 1.jpg
      Размер файла:
      258,4 КБ
      Просмотров:
      12
  16. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.663
    Спасибо:
    35.695
    Отзывы:
    486
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    Аркадий Петрович,ты меня опередил!


    105-мм агитснаряд


    Агитационная бомба (бурак)


    хорошая ссылка по немецким агит боеприпасам:

    http://agitka.su/index.php/arsenal/83-de

  17. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.663
    Спасибо:
    35.695
    Отзывы:
    486
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    камрады,а кто нибудь вживе такое устройство встречал?




  18. Каин
    Offline

    Каин Завсегдатай SB

    Регистрация:
    12 июл 2012
    Сообщения:
    846
    Спасибо:
    725
    Отзывы:
    17
    Страна:
    Russian Federation
    Из:
    Россия
    Интересы:
    коп и изменения ландшавта
  19. Сергей Сюрприз
    Offline

    Сергей Сюрприз Завсегдатай SB

    Регистрация:
    18 мар 2012
    Сообщения:
    1.283
    Спасибо:
    1.392
    Отзывы:
    47
    Страна:
    Russian Federation
    Из:
    Смоленск
    Уважаемый Аркадий Петрович а можно тексты листовок поближе хочется прочесть. 1:_sbb

  20. RAUS
    Offline

    RAUS Мордулятор

    Регистрация:
    24 ноя 2010
    Сообщения:
    2.674
    Спасибо:
    1.574
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    Смоленские леса
    Интересы:
    Разнообразные
    Из Советского агитпропа, карикатура на грани фола:
    Зато по сути верно.
