Макет немецкого лёгкого пехотного орудия le.IG 18

Фотки того что было, ещё из гаража Евгения.









Начали с лафета. Пришлось его изрядно покромсать. Был сильно повреждён видимо взрывом, ну и коррозией.



Балку один наш хороший знакомый выправил на прессе. Оставшийся горбик подшлифовали болгаркой.




Фоток много, делалось всё долго, поэтому чёткую последовательность мне наверное уже соблюсти не удастся. Но примерно...

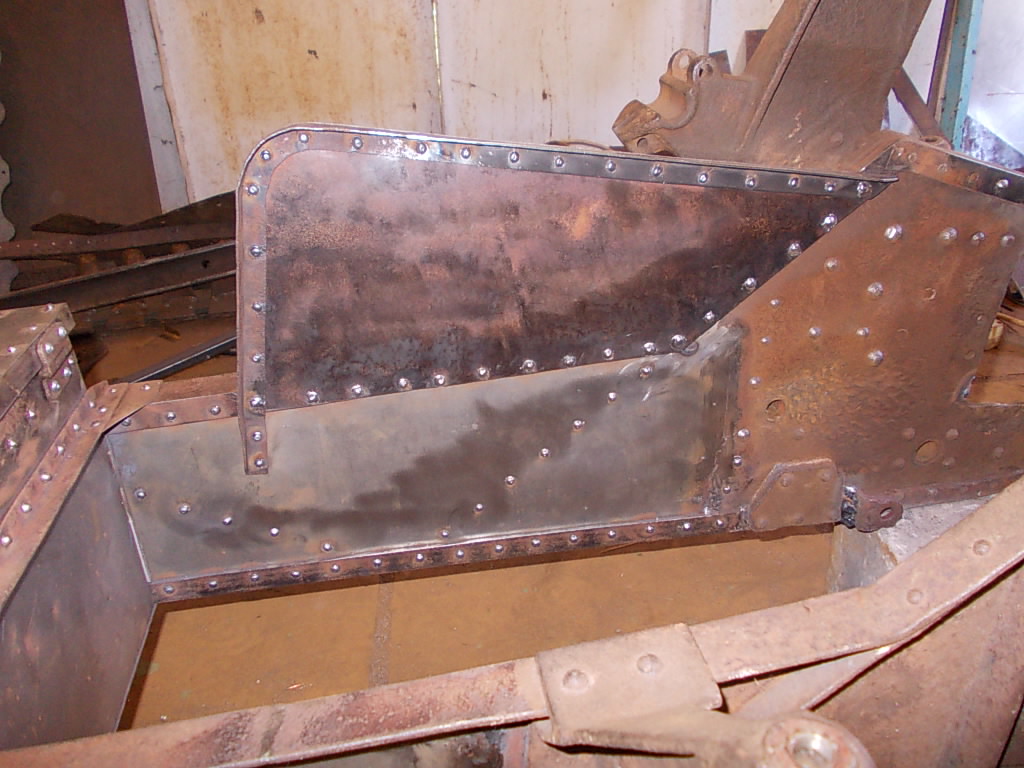

Заклёпки изображал капельками сварки.









У немцев, среди всего прочего, использовался уголок, которого нет у нас в сортаменте. Только гнутый, со скруглённой кромкой. Не сразу и не везде, но где видно, бросается в глаза, решили всё-таки заморочиться. Наплавляли на кромку полуавтоматом металл, потом сошлифовывали.




Оторванные взрывом фрагменты приваривались и "зализывались" плазменной горелкой





Оторванный рог прицела выточен и приварен на место







так же и оторванный чулок на балке. Шов почти не заметен.



От ствола был только вот этот кусок



Дальше труба и формирование задней части ствола. Видно, что стволом занимался ещё в бытность постройки 60-ки.







Впоследствии ствол пришлось разрезать и укорачивать. Во всех материалах в интернете длина ствола указана не правильно. Либо у немцев она измеряется по другому, не знаю. Но указанный во всех источниках размер, получается только вместе с казной на ствольной коробке.







Пожалуй, на сегодня хватит...



Спасибо за фото! Интересно!
То же один хороший товарищ из В. Новгорода разные пушечки реставрашил...
Справа,такая как ваша...



Женя,а в России ничего не меняется...Та же грязь,в ней завязли пушки и ведро почти наполовину утонуло тоже....



Зато люди хорошие!



Дальше. Ствольная коробка.
Боковины Евгению вырезал на лазере коллега, в то время тоже строивший ЛеИГ. Из-за вышеупомянутой путаницы с длинной ствола, всё это перешло и на ствольную коробку. То я её удлиннял, вваривая кусок, то опять укорачивал. Чего то там и по высоте и другим размерам не сходилось. В общем покромсали тоже изрядно...

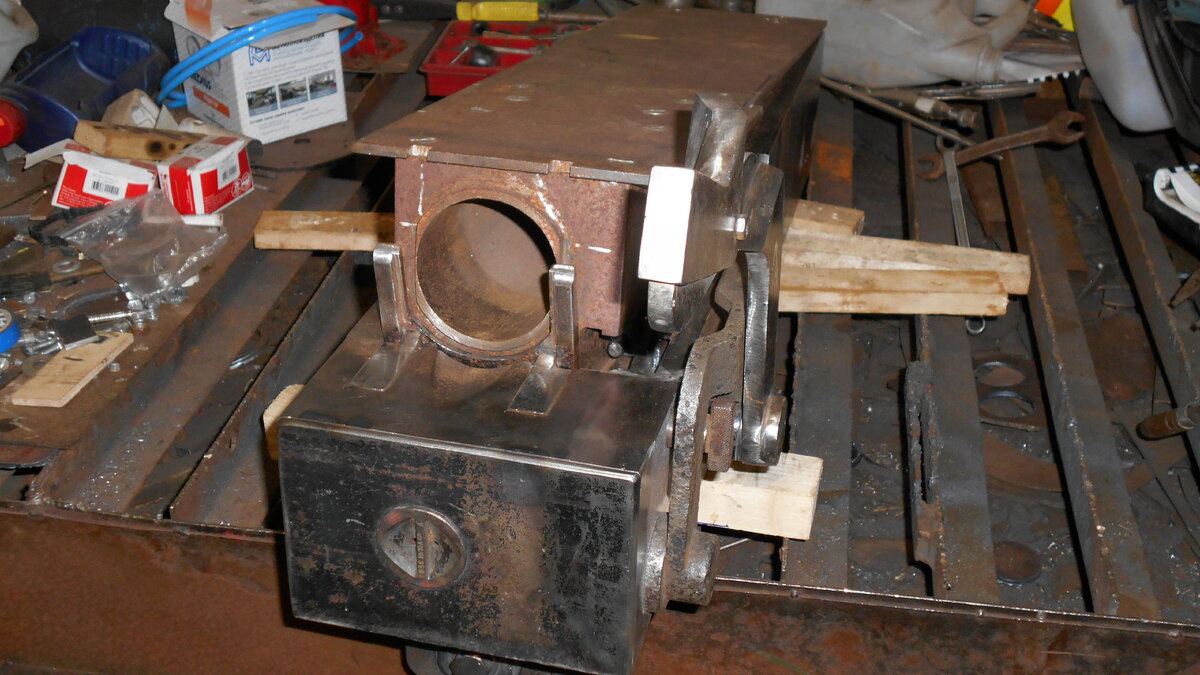

Ну, дальше городилась сложная внутренняя структура



...ручка открывания ствола



...гильзовыбрасыватель с зацепами, ручка спуска(выстрела) оригинальная



Под люльку нам, опять же коллега, подарил кусок большой толстостенной квадратной трубы. Кажется 8мм толщина стенки. Но, уж больно, во-первых тяжёлая. А во-вторых откат... Очень там мало места получалось.
С откатом получился такой курьёз. Я тогда не очень в теме был, чего там в реконструкторских кругах делают, чего не делают..., возьми да и спроси у Жени, а откат то делать будем? Он, - "А что, его можно сделать?" Ну... говорю, теоретически..., на пневматике, наверное можно. Вот тут я и попал...
В общем люльку надо было делать тонкостенной, чтобы внутрь неё влезла каретка, а внутрь каретки пневмоцилиндр, которому предстоит таскать с приличной скоростью килограмм 40 ствола со ствольной коробкой.

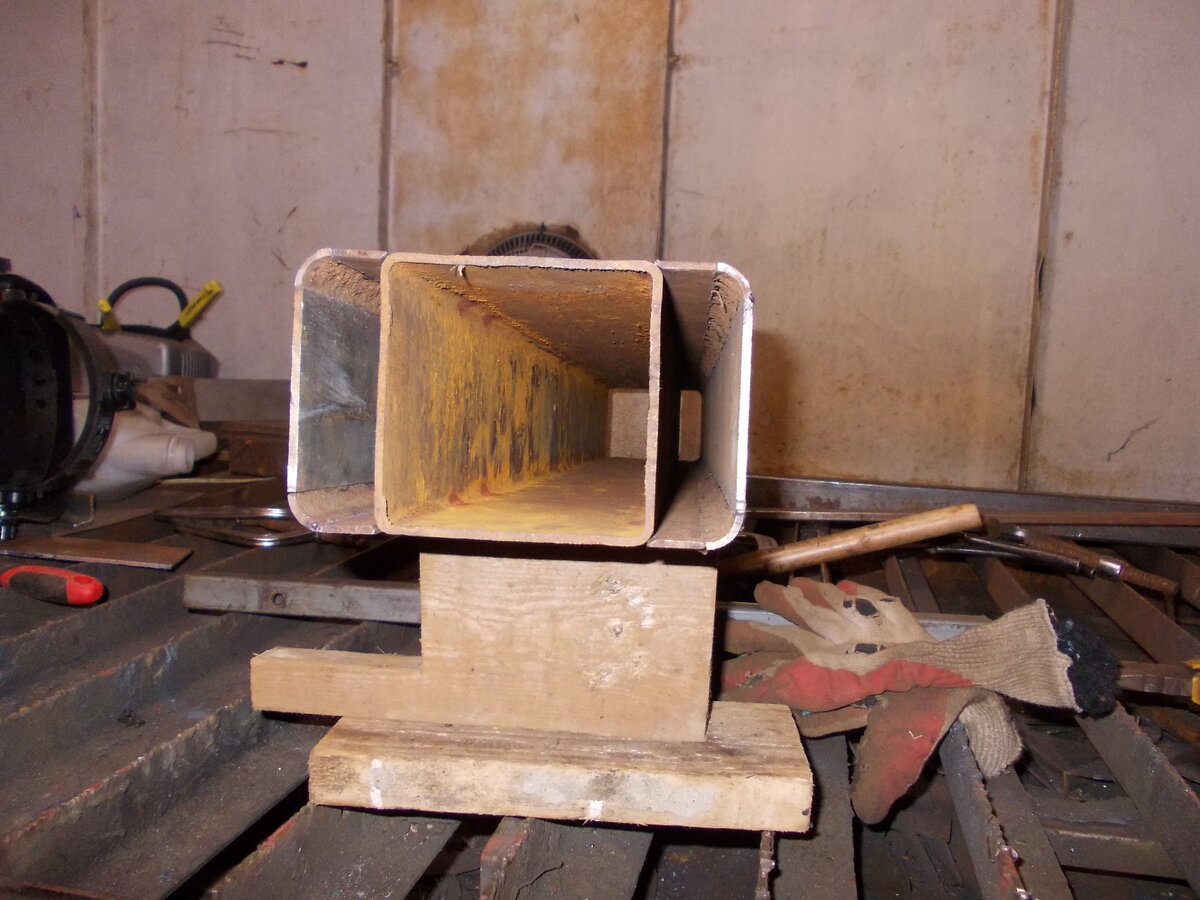

Поскольку, лёгких путей мы не ищем, начало "огорода" получилось вот таким:





Заднюю часть люльки решено было всё же усилить куском той самой толстостенной трубы. Для прочности(в этом месте ось качания люльки) и для массивного вида.



Так как станочного парка у меня нет, от слова совсем, в этом проекте очень выручили удлинители полуосей мотоблока "Нева". Как обычно, болгаркой и сваркой, из них и были сделаны оси качания люльки



Те же удлинители полуосей "Невы" легли и в основу постелей оси качания люльки

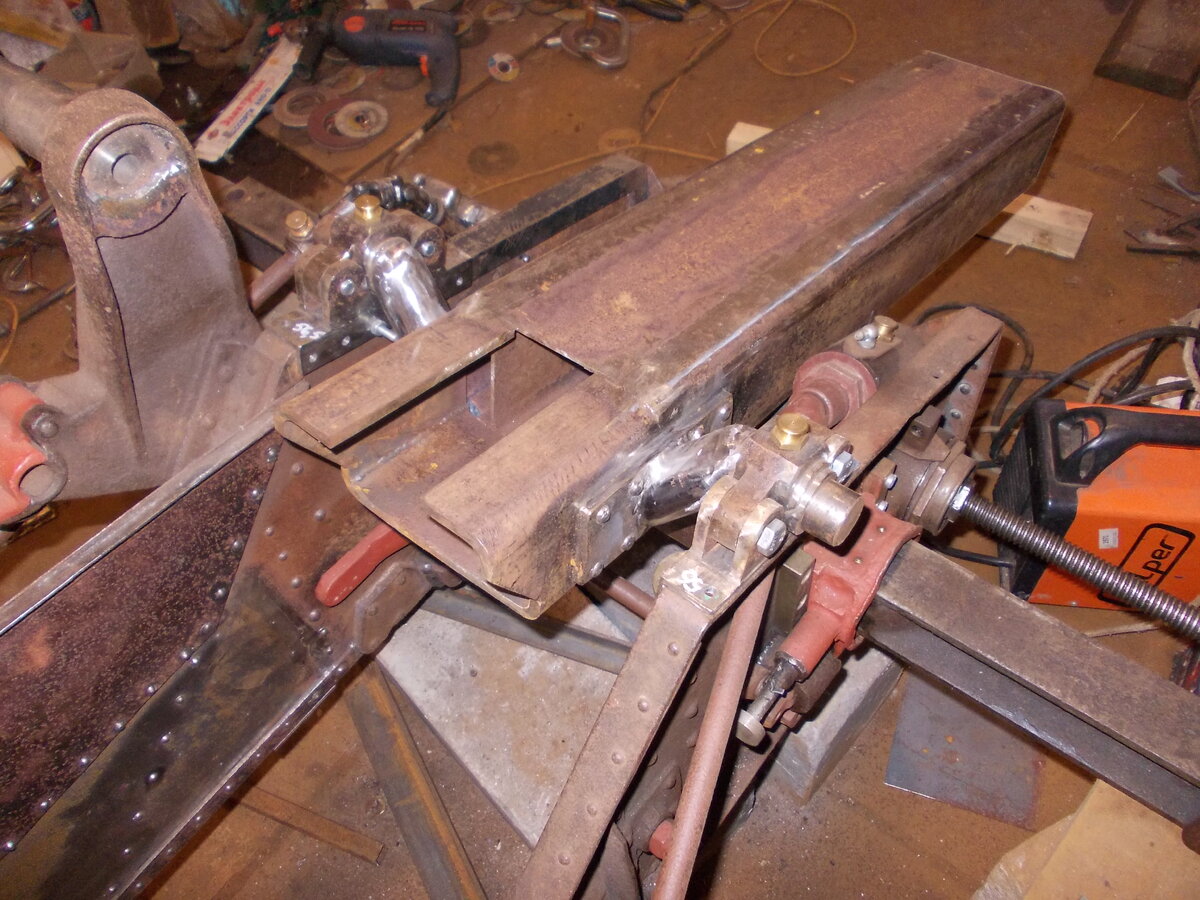

Ну и примерка

Сообщения объединены, 29 май 2018, время первого редактирования 29 май 2018

Дальше...
Механизм вертикальной наводки немного пострадал при взрыве, но в целом был работоспособен. А вот механизм наведения по горизонтали был со стороны взрыва, и просто-напросто отсутствовал, как и все внутренности, приводящие в действие червячный вал(его нам тоже выправили на прессе).
Решили сделать на основе ручной дрели. Женя купил на рынке 2 штуки, какая больше подойдёт . Карданную передачу соответственно, из карданчиков для торцевых головок. Всё равно они закроются кожаными чехлами, и видно их не будет.











...получилось неплохо.



... Зубчатый сектор вертикального наведения Евгению удалось приобрести похожий, но от какого то другого орудия. Он в целом совпадал по габаритным размерам, но имел другой кронштейн крепления к люльке и ..., зубъев в общем не хватало.

Сообщения объединены, 30 май 2018, время первого редактирования 30 май 2018

...чего то фото как то странно загрузилось...





Здесь уже с переваренным кронштейном и дополнительно наплавленными и нарезанными болгаркой шестью зубъями. Упор сектора.



Вот фото исходного сектора. Так уже на месте.

Юниор, спасибо за помощь с фото!





Щиты.
Тут в принципе ничего "военного" нет. Часть щитов оригинальные, часть новодельные.
Левый верхний был сильно деформирован взрывом.
Броня у немцев цементированная, высокой твёрдости. При попытке выправить на прессе, раскололась как стекло.



Хотели уже и этот сделать заново. Но попытка не пытка, попробовал заварить. Как и предполагалось, при остывании шла трещина рядом. Но с предварительным и после сварки прогревом газовой горелкой, всё получилось.



Вряд ли. Усталость это накопление микроповреждений в результате многократных знакопеременных нагрузок. Лёжа в земле объект их не испытывает. Просто сам металл, как плоская пружина. Чтобы выправить, его нужно выгнуть в обратную сторону. Даванули раз, он вернулся в исходное состояние. Даванули побольше, опять так же. А ещё больше и бац, превысили предел прочности...

Конструкцию крепления правого щита использовали оригинальную. Ну, почти... Не всё дожило до наших дней. Левая сторона новодельная.





На тот момент нужна была возможность оперативно выкатить из гаража, поэтому временно поставил на колёса от ЛуАЗика.

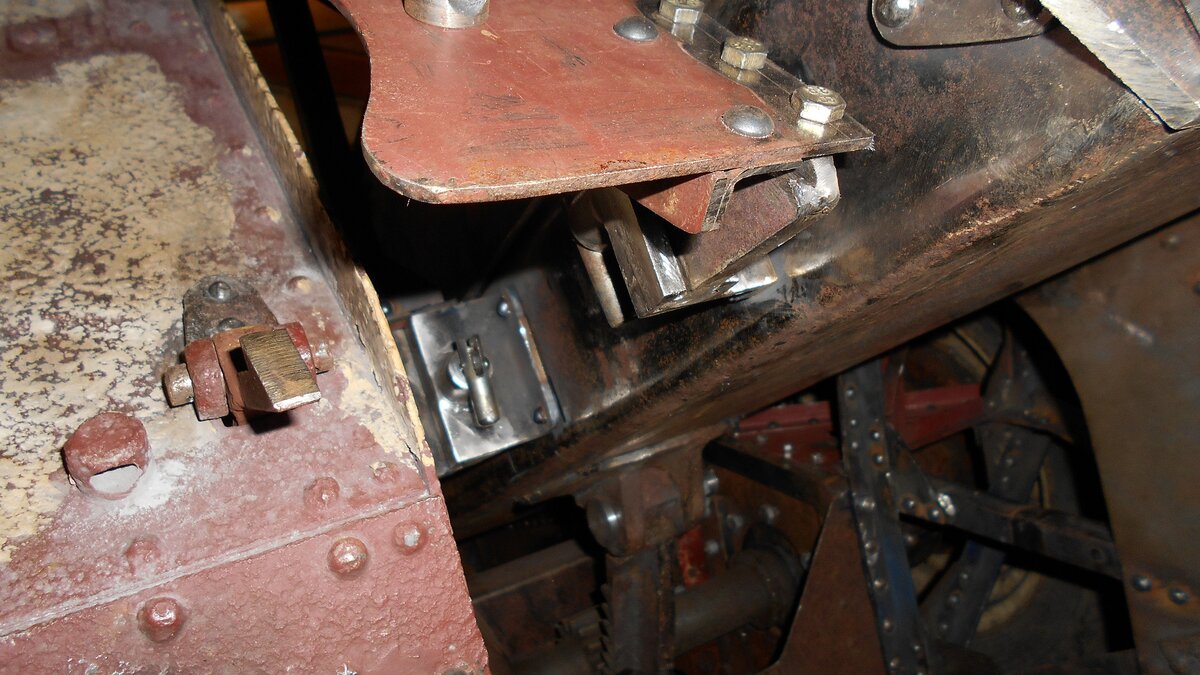

Верхний центральный щит, крепится на люльке с помощью быстросъёмных замков. Учитывая, что в связи с имитацией отката, придётся часто снимать ствол и ствольную коробку, решил их повторить.









Колёса.
Правая ступица родная. Левую, которая была со стороны взрыва, Женя заказывал на заводе. Спицы из бука заказывал токарю. Куда то отдавал детали, что бы их(колёса) изготовить. Но что то там динамили почти год. В общем пришлось самим.
Я не сильно спец по деревянным делам. Но как говорится глаза боятся, а руки делают. Собрали и колёса.





Ну и всякие там мелкие доделки...













Внутренности люльки и казны показывать не буду. Принципиально всё просто. В ящике ЗИП баллон со сжатым воздухом, (вернее, дешевле и проще оказалось с азотом), аккумулятор и схема управления



В казённой части электробоёк из медного стержня.
В гильзе контактная группа



В питарду вставлена нихромовая проволока



Вот собственно и всё...

Покрасили. Прицел собран частично из советского, частично из немецкого. С ним по ходу пьесы ещё поработаем...














Ну и видик из темы о Т-60 сюда кину...



Спасибо за высокую оценку и внимание к теме.



Шикарный макет получился! Респект!



Результат просто потрясает! Обалдеть! Вот это руки!!! Прочитал с удовольствием! Ждём новых поделок!



По настаящему ювлеченые люди!



Спасибо за хорошие отзывы!
Юниор, по времени, трудно сказать. Оно то делалось, то не делалось. По остаточному принципу в общем. Плотно сборкой занимались последние три месяца.

На фото макет того же орудия, но с не очень высокой степенью детализации.



Просто слов нет, как круто! С огромным уважением, Константин.



Впечатляет!!!
