    Шпага-пистолет короля-нумизмата

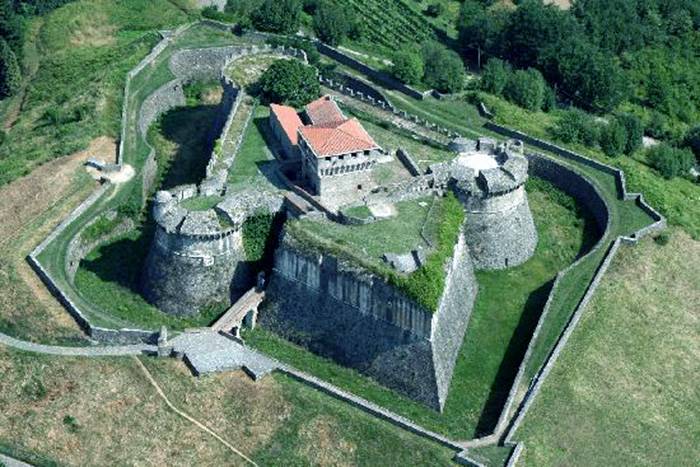

    В восточной части Итальянской Ривьеры, в Лигурии, рядом со столицей провинции Специя есть маленький городок Сарцана.
    Как и в любом итальянском городке, разменявшем вторую тысячу лет своей истории, в Сарцане много достопримечательностей. Это и бывшая цитадель Сарцаны, разрушенная и возведенная вновь Лоренцо ди Медичи, и замок Сарцаны, возвышающийся на холме Sarzanello на месте крепости времен императора Оттона I, и старинные церкви и палаццо. Но не только красоты древней архитектуры и живописные пейзажи Чинкве-Терре привлекают в этот городок гостей со всего мира.


    Сарцана может претендовать на звание итальянской столицы рынка старинного оружия, так как здесь расположен итальянский аукционный дом «Czerny's» (Czerny's International Auction House). Его специализация – военное антикварное оружие.


    И хотя основан «Czerny's» совсем недавно, в 1999 году, в настоящее время он уверенно конкурирует с такими монстрами, как Christie's, Sotheby's, Bonhams. Именно здесь в середине 2014 г. был продан весьма интересный экспонат — шпага, скомбинированная с пистолетом, принадлежавшая итальянскому королю Виктору Эммануилу III. Казалось бы, что тут необычного? Различные формы комбинированного оружия появились примерно в середине XVI в., в связи с возникновением ручного огнестрельного оружия. Но так как последнее быстро прогрессировало, клинковое оружие с огнестрельными устройствами довольно быстро потеряло популярность. Таким образом, шпага - пистолет Виктора Эммануила представляет собой редчайший анахронизм, изготовленный в XX веке, когда о всяких комбинациях клинкового и огнестрельного оружия давно забыли.


    Оружие представляет собой итальянскую офицерскую шпагу обр. 1871/1888 г., скомбинированную с бельгийским пистолетом Browning-FN 7,65 мм обр. 1900 г. Клинок шпаги стальной, прямой, однолезвийный, с явно выраженной пятой, без долов на плоскостях, с несколько утолщённым обухом, острие двулезвийное. На пяте никаких клейм производителя нет.


    На клинке нанесены надписи: с правой стороны «Ovidio Leonori al suo Re» («Овидио Леонори для своего короля»), а с левой — «A.S.M. Vittorio Emanuele III. Torino 11-XI-17» («Для Его Величества Виктора Эммануила III. Турин 11-ХI-17»). У этой надписи есть одна особенность: сначала была вырезана только первая её часть, а вторая добавлена позже (другим шрифтом выгравированы место и дата вручения). Ножны стальные, никелированные. Металлический прибор состоит из устья с раструбом, двух гаек с кольцами и несимметричного в верхней части башмака. В верхней части ножен нанесены элементы декоративного орнамента, исполненные в растительном стиле.


    Эфес состоит из стальной гарды и рукояти. Гарда шпаги образована дужкой, переходящей в большую асимметричную чашку с чуть загнутым вниз окончанием. Чашка украшена гербом правящего в Итальянском королевстве Савойского дома с Высшим орденом Святого Благовещения, перекрещёнными пушками (исторический символ артиллерии), двумя знамёнами с перекрещёнными древками и растительным орнаментом. В прорезной гарде также присутствуют специальные отверстия для извлечения магазина и для выхода передней части пистолета через гарду. Гарда крепится в верхней части пяты клинка с помощью заклёпки, нижняя часть гарды исполнена в виде втулки, в которую входит клинок. Соединение гарды с клинком не абсолютно жёсткое, присутствует заметный люфт. Упор верхней части гарды в нижний срез рукояти пистолета позволяет уменьшить люфт, это обусловлено особенностью фиксации гарды и формой рукояти шпаги.


    Рукоять рамочная, служит продолжением клинка. Внутрь рамы рукояти вставляется пистолет, который фиксируется винтами. После этого на рукояти пистолета с двух сторон устанавливаются перламутровые накладки. Пистолет, интегрированный в конструкцию рукояти шпаги, представляет собой Browning-FN 7,65 мм обр. 1900 г. первой серии (до 10000 штук).

    1485282198_fn1900.jpg 1485282260_s7.jpg

    Интересны клейма на деталях пистолета. Слева ствола в дульной части нанесено бельгийское испытательное клеймение: буквы ELG в овале под короной, где буквы означают «Epreuves de Liege» - окончательное испытание готового оружия любым порохом (в соответствии с Законом «Об оружии» от 11 июля 1893 г.).
    «Perron» - клеймо испытания/осмотра готового оружия в целом (в соответствии с Законом от 6 июня 1853 г.). Кстати, Перрон - фонтан и колонна с четырьмя львами, который находится на рыночной площади Марше, это один из символов Льежа.
    «W» под звездой - контрольное клеймо мастера-испытателя (Nicolas Wolf).
    Буква «R» (Rectificatur) - это значит, что в процессе испытания выявлена погрешность ствола, которую можно исправить.
    Буква «R» под короной - клеймо испытаний бездымным порохом нарезного оружия (в соответствии с Законом от 30 января 1894 г.).
    Снизу ствола нанесено клеймо «AN» под короной - Acier Excelsior, «Manufacture Liegeoise d'armes a feu» - обозначение марки стали и завода - изготовителя. Стальные части пистолета покрыты никелем.

    До 1907 г. на пистолетах обр. 1900 г. название производителя и автора патента, как и надпись «Патентуемый без гарантии правительства», были нанесены шрифтом без засечек (sans serif). Эти данные, серийный номер 3936 без префикса, как и клеймо испытания бельгийского правительства, указывают на то, что внутрь рамы рукояти шпаги вставлен бельгийский штатный офицерский пистолет обр. 1900 г., произведённый в 1900–1901 гг. Надпись на клинке шпаги указывает, что комбинированное оружие было изготовлено примерно в 1901 г., а место и дата выгравированы на клинке позже, видимо, тогда, когда некоему Овидио Леонори удалось передать «своему королю» подарок. Судя по всему, это произошло в честь 48-го дня рождения Виктора Эммануила, 11 ноября 1917 г.

    К большому сожалению, не удалось установить, где конкретно и кем выполнялась работа по изготовлению этого оружия и его судьбу до аукциона, а также имя нынешнего владельца.

    Что же послужило поводом к столь оригинальному подарку третьему королю единой Италии нового времени Виктору Эммануилу III и кто загадочный даритель. Туринский промышленник Овидио Леонори занимался поиском дешевого, экологически чистого топлива для двигателей внутреннего сгорания. Такое топливо он нашел – этиловый спирт. К идее использования спиртов в качестве автомобильного топлива неоднократно обращались специалисты и учёные на протяжении всей истории развития двигателей внутреннего сгорания и автомобильной техники. Так, ещё в 1902 г. на интернациональном конкурсе в Париже демонстрировалось более 70 карбюраторных двигателей, работающих на этиловом спирте и его смесях с нефтяным бензином.

    В 1906–1907 гг. спирт и смеси спирта с бензином стали широко использоваться в качестве топлива для автомобилей в Германии. В 1914 г. в России были проведены испытания целого ряда автомобильных двигателей для установления особенностей их работы при замене бензина на спирт. На основе проведённых опытов преподаватель императорского Московского технологического училища и директор петербургского завода «Дюффон-Константинович» Николай Романович Брилинг (1876–1961) сделал 21 декабря 1914 г. доклад в аудитории Политехнического Российского общества, в котором указал на такие положительные факторы при работе двигателей на спирте, как более устойчивая работа и увеличение мощности на 5%.

    20 июля 1914 г. Овидио Леонори получил итальянский патент №144.774 на изобретение «Топлива для двигателей внутреннего сгорания и процесс его производства (на основе алкоголя)». В сущности, речь шла о промышленном производстве этанола (этилового спирта) из биологического сырья. Уже 11 августа того же года Овидио в префектуру Турина подал логотип и зарегистрировал торговую марку своего «жидкого топлива» для двигателей внутреннего сгорания. 26 июня 1926 г. Леонори запатентовал в Италии «Способ получения безводного алкоголя». 31 декабря 1925 г. получен патент в Великобритании, 12 апреля 1928 г. во Франции, а 18 июня 1929 г. в Канаде. 16 июля 1932 г. предприниматель подал заявку на выдачу патента в государственное патентное ведомство США, а 18 марта 1930 г. получил патент на изобретение.

    Вопрос в том, какие отношения существовали между изобретателем и королём? Виктор Эммануил был одним из основателей, крупнейшим меценатом и самым горячим сторонником «Международного института сельского хозяйства». Впоследствии он развился в ФАО - «Продовольственная и сельскохозяйственная организация ООН». В Королевской академии сельского хозяйства в Турине, где находилась штаб-квартира «Международного института сельского хозяйства», Овидио работал над получением этанола из целлюлозосодержащих отходов сельского хозяйства. Основная идея была в том, чтобы использовать этанол в качестве биотоплива для сельхозтехники. Так родилось сотрудничество, которое привело к оригинальному и экстравагантному подарку на день рождения короля. В свою очередь, 17 июня 1926 г. король Виктор Эммануил III обеспечил соглашение, по которому государственный «Итальянско-британский банк» из Милана финансировал работы Овидиo Леонори.

    Однако не только «Международный институт сельского хозяйства» увлекал короля. На протяжении всей своей жизни монарх не отказывал себе в еще одном увлечении. Им стала нумизматика. Всего за свою жизнь король собрал огромное количество монет, которые уместились в 19 томов специализированного каталога. По некоторым оценкам данная коллекция насчитывала около 120 000 экземпляров различных стран и эпох.

    Виктор Эммануил III Король Италии в 1900--1946 г. г Император Эфиопии в 1936--1943 гг. Король Албании в 1939--1943 гг.

    В первые годы своего правления Виктор показал себя осторожным и рассудительным политиком. Он ослабил преследование радикалов, с большим вниманием относился к инициативам премьер-министра Джолитти по усовершенствованию налоговой и судебной системы. Во внешней политике он проявлял ту же умеренность, хотя в 1911-м уступил давлению националистов и дал ход войне с Турцией. Несмотря на традиционный союз Савойской династии с Германией и Австрией, в Первой мировой войне поддержал Антанту, вступив в войну в 1915 г.

    С 1922 г. значение Виктора Эммануила было чисто номинальным, так как реальная власть не без его помощи перешла к фашистам во главе с Бенито Муссолини. Пропаганда времён фашизма откровенно оттеснила царствовавшего государя вообще за всякие рамки. Его фотографии заменялись портретами дуче, кадры с его участием вырезались из фильмов и т. п. Король никогда не возражал против решений фашистского правительства, не делал ничего, чтобы защитить лично преданных ему придворных и офицеров, подвергавшихся репрессиям (в том числе по расовому признаку после 1938 г.). Это унижение короля резко отрицательно сказалось на престиже династии, хотя по свидетельствам в мемуарах графа Чиано, Муссолини раздражало, что король от души презирал фашизм. В 1936 г, после захвата Эфиопии (Вторая итало-эфиопская война), был провозглашён императором Эфиопии; в 1939 г — королём Албании (полного международного признания эти титулы не получили).

    9 мая 1946 г 77-летний Виктор Эммануил III после почти полувекового царствования отрёкся от престола в пользу уже фактически руководившего Италией сына, «майского короля» Умберто II, который носил корону только месяц и был низложен по итогам референдума. В следующем году Виктор Эммануил III умер в Александрии.


    Почему король занялся каталогизацией монет? Все очень просто — на рубеже XIX и XX веков просто не существовало ничего подобного, поэтому работа над созданием каталога была настоящим прорывом для итальянской нумизматики. Это был не устаревающий и актуальный по сей день труд об итальянских монетах под названием «Corpus Nummorum Italicorum». Первый том, вышедший в 1910 году тиражом в 600 экземпляров, был напечатан на 532 страницах и описывал 5354 монеты, к 715 из которых были приложены иллюстрации. До своей смерти Виктор Эммануил III не успел закончить лишь небольшую часть своего поистине великого труда. В каталог не вошли только выпуски монетного двора Неаполя, начиная с короля Карла V и выпуски острова Сицилия.

    За свой выдающийся вклад в развитие итальянской нумизматики король Италии был удостоен звания почетного президента Итальянского нумизматического общества.

    Интересно, что описанная шпага-пистолет была не последней попыткой создания в XX веке такого оружия. В Королевстве Югославия между двумя мировыми войнами два конструктора пытались возродить идею комбинированного оружия. 23 февраля 1923 г. Министерство армии и ВМФ Королевства сербов, хорватов и словенцев (с 1929 г. Югославия) с директором бельгийского завода FN Александром Галопеном подписало соглашение на поставку 60 000 «военно-штатных пистолетов под патрон 9х17 мм системы Браунинга обр. 1910/22 г., которые были разработаны в соответствии с требованиями югославских специалистов.

    17 апреля 1924 г. первые экземпляры доставили в Белград. 21 августа 1924 г., спустя всего три месяца, кавалерийский полковник Димитрий Павлович подал заявку на выдачу патента в государственное патентное ведомство Королевства, а 1 апреля 1927 г. получил патент на изобретение «револьвера-сабли» №.4178 - комбинированного оружия с использованием пистолета «Браунинг» обр. 1910/22 г.

    20 октября 1926 г. плотник Светозар Чиплич из г. Старый Бечей также подал заявку на выдачу патента, а 1 ноября 1928 г. получил патент на изобретение «револьвера - сабли» №.5199. В отличие от полковника, Чиплич патентовал саблю, комбинированную с испанско-французским пистолетом 7,65х17 мм «Руби» обр. 1914 г. Конструкция плотника была очень похожа на меч, комбинированный с пистолетом, принадлежавшим королю Виктору Эммануилу III.


    Анахронические, абсолютно непрактичные, странные гибриды пистолета и сабли не имели никакого позитивного отзыва. Оружейная комиссия не проявила к данному оружию никакого интереса. Последним экземпляром комбинированного военного оружия, судя по всему, можно считать японский унтер-офицерский меч «Син-гунто» Тип 94 образца 1934 г., комбинированный с пистолетом «Намбу» Тип 14 обр. 1925 г.

    395621 - {channel-#4chan} {nick-moo-bun}.jpg
    Согласно американским источникам, этот меч-пистолет на стадии сборки (не доделан до конца) был захвачен в 1945 г. где-то в Тихом океане. Судя по всему, необычное оружие являлось частным заказом анонимного японского унтер-офицера или офицера.
    Автор: Dekabrist

    Последние данные обновления репутации:
    -HUNTER-: 1 пункт 6 фев 2018
  3. Offline

    Скобарь 71 Фельдфебель

    Регистрация:
    22 окт 2017
    Сообщения:
    67
    Спасибо SB:
    142
    Отзывы:
    2
    Страна:
    Russian Federation
    Из:
    Великие Луки
    Интересы:
    Вторая Мировая война
    Про ППШ много сказано,был еще и такой вариант.

    Последнее редактирование модератором: 21 ноя 2017
    -HUNTER-, DeD partizan и Дождевой Земляк нравится это.
  4. Offline

    caster-troy Новобранец

    Регистрация:
    26 янв 2017
    Сообщения:
    6
    Спасибо SB:
    33
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Туризм
    И на Смоленщине и в Калужской попадаются и по вермахту и по сс.

    Этот станок с зенитной стойкой из под Спаса позиции 267 пд

    этот Смоленщина, позиции 4 мп СС
    смоленщина.jpg смоленщина2.jpg

  5. Offline

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    5.989
    Спасибо SB:
    22.505
    Отзывы:
    560
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
  6. Offline

    Дождевой Земляк Команда форума

    Регистрация:
    26 апр 2014
    Сообщения:
    9.653
    Спасибо SB:
    29.087
    Отзывы:
    626
    Страна:
    Belarus
    Из:
    Смоленская губерния
    Интересы:
    Реставрация
    Как выдумали жидкий порох, или пулемёт на керосине


    Летом 1942 г. в поселке Билимбае группа инженеров авиазавода, эвакуированного из Москвы, пыталась (приватно) найти средство значительного увеличения дульных скоростей, а следовательно, бронебойности пуль и снарядов.

    Эти инженеры окончили механико-математический факультет МГУ, удовлетворительно знали математику и механику, но в области огнестрельного оружия были, мягко выражаясь, дилетантами. Вероятно, потому и придумали оружие, «стреляющее керосином», что у порядочного артиллериста, скажи ему это, вызвало бы тогда лишь усмешку.

    Вначале была подвергнута расчетам давно известная схема электропушки в виде двух соленоидов, неподвижной части — ствола — и подвижной — снаряда. Получились такие потребные мощности, что размеры и вес конденсатора выросли неприемлемо. Идея электропушки была отклонена.

    Тогда один из этих инженеров, ранее работавший в реактивном НИИ в группе С.П.Королева по пороховым крылатым ракетам и знавший о регрессивности кривой давления пороховых газов в ракетной камере и канале ствола оружия (в РНИИ он иногда листал «Внутреннюю баллистику» Серебрякова), предложил сконструировать орудие, заряжаемое обычным порохом, но с зарядом, распределенным вдоль канала ствола в отдельных каморах, сообщающихся с каналом. Предполагалось, что по мере продвижения снаряда по стволу заряды в каморах станут по очереди воспламеняться и поддерживать давление в заснарядном пространстве примерно на постоянном уровне. Это должно было увеличить работу пороховых газов и повысить дульную скорость при неизменных длине ствола и максимально допустимом в нем давлении.

    Получилось громоздко, неудобно в эксплуатации, опасно и т.д., вследствие чего схема также была забракована. После войны в каком-то журнале или газете была фотография такой пушки, созданной немцами и, по-видимому, тоже забракованной.

    Наши старания уперлись было в тупик, но выручил случай. Однажды на берегу заводского пруда загрохотал жидкостный ракетный двигатель, испытываемый на соседнем заводе, главного конструктора Виктора Федоровича Болховитинова, где тогда создавался БИ-1, первый в СССР истребитель с ракетным мотором.

    Грохот РД навел нас на мысль использовать в огнестрельном орудии вместо пороха топливо жидкостных ракет с непрерывным впрыскиванием его в заснарядное пространство в течение всей продолжительности выстрела.

    Идея «жидкого пороха» привлекала изобретателей еще и тем, что удельная энергоемкость известных жидких смесей, скажем керосина с азотной кислотой, значительно превышала энергоемкость пороха.

    Возникла проблема впрыскивания жидкости в пространство, где давление достигало нескольких тысяч атмосфер. Выручила память. Когда-то один из нас читал переведенную с английского книгу П.У. Бриджмена «физика высоких давлений», в которой описаны устройства для опытов с жидкостями, находящимися под давлением в десятки и даже сотни тысяч атмосфер. Используя некоторые идеи Бриджмена, мы придумали схему подачи жидкого топлива в область высокого давления силой самого же этого давления.

    Найдя схематические решения основных вопросов, мы приступили к конструированию жидкостного оружия (к сожалению, сразу автоматического) под готовый ствол дегтяревского противотанкового ружья калибра 14,5 мм. Выполнили подробные расчеты, в которых неоценимую помощь оказал мой ныне покойный товарищ по РНИИ крупный ученый-инженер Евгений Сергеевич Щетинков, работавший тогда в ОКБ В. Ф. Болховитинова . Расчеты дали обнадеживающие результаты. Быстро изготовили чертежи «жидкостного автоматического оружия» (ЖАО) и запустили в производство. Благо, один из соавторов изобретения был директором и главным конструктором нашего завода, поэтому опытный образец изготовили очень быстро. Из-за отсутствия штатных пуль ПТРД наточили самодельных, из красной меди, зарядили ими оружие и 5 марта 1943 года в тире, составленном из кожухов разрушенных вагранок (авиазавод был размещен на территории бывшего труболитейного завода) испытали «керосиновый» пулемет. Должна была последовать автоматическая очередь выстрелов, равная количеству пуль, вложенных в магазинную коробку. Но не последовала. Произошел лишь один, судя по звуку, полноценный выстрел.


    Оказалось, что столбик пуль в стволе подвергся такому давлению газов со стороны заснарядного пространства, что заклинило механизм автоматической подачи пуль и компонента жидкого топлива.

    Ошибку изобретателей, решивших создать сразу пулемет до отработки системы одиночного выстрела, отметил в своем (в основном положительном) отзыве о изобретении зам. председателя Арткома генерал-лейтенант Е.А. Беркалов. Мы немедленно это учли.

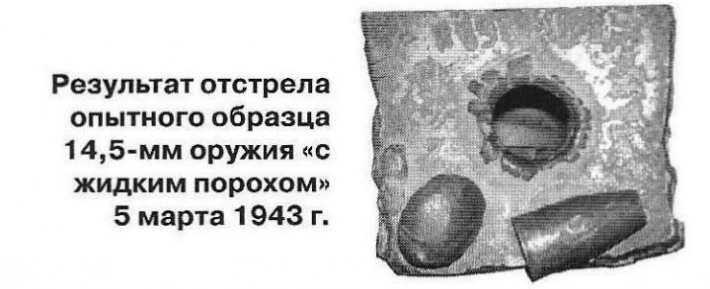

    Пуля из красной меди первого жидкостного выстрела пробила 8-миллиметровую стальную плиту и застряла в кирпичной кладке, к которой была прислонена плита. По диаметру пробоина значительно превысила калибр пули и имела со стороны удара ясно видимый на фото венец выплеска стали навстречу пуле, которая реформировалась в «гриб». Ученые-артиллеристы решили, что выплеск материала на входе пули в плиту, по-видимому, следует объяснить высокой скоростью встречи, а также механическими свойствами плиты и пули.

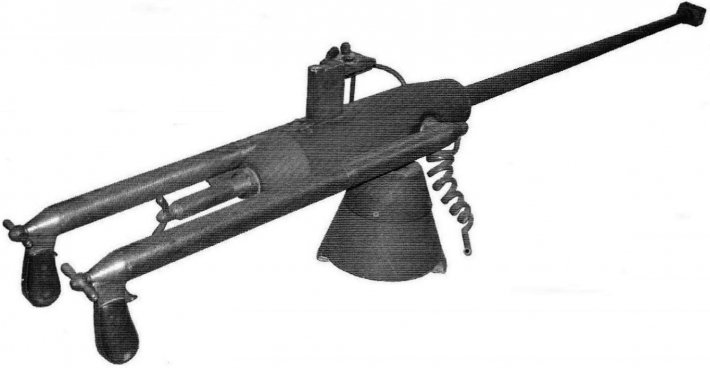

    Макет образца оружия, из которого был произведен, по утверждению артиллеристов-ученых, первый в истории выстрел жидким «порохом», хранится в музее завода.

    После первого, не вполне, таким образом, удачного (автомата не получилось) испытания жидкостного автоматического оружия пятого марта 1943 г. мы занялись отработкой выстрела из ПТРД унитарным патроном, снаряженным вместо пороха жидкими компонентами горючего и окислителя. Долгое время стреляли самодельными медными пулями, но с возвращением завода из эвакуации летом 1943 года в Москву, при помощи работников ЦК И.Д.Сербина и А.Ф. Федотикова, получили достаточное количество штатных патронов противотанкового ружья и стали вести стрельбу «жидким порохом» уже по бронеплитам бронебойно-зажигательными пулями. Доведя толщину пробиваемых плит до 45 мм, зарядом из 4 грамм керосина и 15 грамм азотной кислоты, вместо 32 граммов штатного порохового заряда, мы составили подробный отчет и послали его Сталину.

    Вскоре в Наркомате вооружений под председательством генерала А.А.Толочкова было проведено межведомственное совещание с участием представителей наркоматов авиапромышленности, вооружений, боеприпасов и Артиллерийского комитета. Было вынесено решение: НКАЛу — представить в Наркомат вооружений рабочие чертежи и техусловия на изготовление опытной установки для изучения внутренней баллистики ЖАО; Наркомату вооружений — изготовить на одном из своих заводов установку и передать ее в Наркомат боеприпасов на исследования. Общее научное руководство всей работой, насколько-помню, совещание возложило на Артком.

    ...Прошло время. И однажды, после целого ряда согласований, увязок с заводом, с НИИ Наркомата боеприпасов, мы наконец получили приглашение на защиту одним из сотрудников этого НИИ, т.Добрышем, кандидатской диссертации на тему «Внутренняя баллистика ружья...» (следовала фамилия одного из изобретателей — по традиции оружейников: «винтовка Мосина», «автомат Калашникова», «пистолет Макарова» и т.д.). Защита прошла успешно. Авторы изобретения были упомянуты в докладе, их заслугу соискатель отметил. Прошли еще годы, примерно через десять лет после изобретения ЖАО, авторов пригласили на защиту второй диссертации. На этот раз адъюнкта Артакадемии подполковника И.Д. Зуянова на тему с названием примерно -"Теоретические и опытные исследования артсистем на жидких взрывчатых смесях". Авторы изобретения с удовольствием прочли в автореферате диссертации И.Д. Зуянова свои имена, помянутые добрым словом. Руководителем соискателя по диссертации был профессор И.П. Граве.

    На защиту диссертации приехал и секретарь парткома нашего завода Н.И. Шишков. А. А. Толочков после прений, после выступления профессора И.П. Граве встает и что в зале находятся зачинатели жидкостного оружия и что он просит кого-нибудь из нас поделиться с ученым советом сведениями о том, как мы начинали свое детище. Народ дружно зааплодировал, а у нашего товарища, которому мы шепотом поручили выступить, как сумеет, душа ушла в пятки. Но делать нечего, пошел и минут двадцать рассказывал, как, где и почему родилась идея жидкостного оружия и как она реализовалась на своей начальной стадии. Надо полагать, диссертации тт. Добрыша и Зуянова хранятся а архиве ВАК, а наш отчет, со всеми нашими "чертежами, расчетами и результатами стрельб керосиново-кислотными зарядами, посланный Сталину, лежит в другом архиве, возможно — Арткома. Надеюсь, что жив и протокол совещания, которое проводил А.А. Толочков в Наркомате вооружений.

    Какова дальнейшая судьба нашего изобретения, мы не знаем, но нам известно из иностранной открытой печати, что начиная с 70-х годов появилось много патентов и работ в США, Англии и Франции на тему огнестрельного оружия на жидком топливе.

    Известные мне лица, сделавшие вклад в работы по жидкостному оружию, в алфавитном порядке: Байдакв Г.И. — директор филиала упомянутого выше авиазавода. Беркалов. Е.А. — генерал-лейтенант, заместитель председателя Арткома, Граве И.П. — генерал-майор, профессор Артакадемии, Грииченко Г.Е. — токарь завода, Дрязгов М.П. — нач. бригады ОКБ завода, Ефимов А.Г. — токарь завода. Жучков Д.А — нач. лаборатории завода, Зуянов И.Д — подполковник, адъюнкт Артакадемии, Каримова XX — инженер-расчетчик ОКБ завода, Кузнецов Е.А — инженер-конструктор ОКБ завода, Лычов ВТ. — слесарь завода, Постое Я" — слесарь завода, Привалов А.И. — директор и гласный конструктор завода, Сербии ИД — работник ЦК партии, Сухов А.Н. — слесарь завода, Толочков АА — генерал-майор, зам. пред. НТК Наркомата вооружений, Федотиков А.Ф. — работник ЦК партии, Щеткнков Е.С. —инженер ОХБ авиазавода, возглавлявшегося В.Ф. Болховитиновым.

    М.Дрязгов, лауреат Государственной премии СССР

    P.S Все бы хорошо... Но,оказывается много лет назад подполковник И.Д.Зуянов, ставший кандидатом наук за ЖАО, обнаружил что его диссертация в архиве ВАКа затерта до неприличия. То есть кто-то ее изучал. Кто — не установлено. И подполковника Зуянова уже не спросишь, он умер. >>

    -HUNTER-, Горыч, vadimir и 6 другим нравится это.
  7. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.425
    Спасибо SB:
    67.979
    Отзывы:
    1.142
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Картинки есть,описания нет.
    Кто может знает за этот гранатомёт ?

    1.jpg 1111.jpg 11.jpg 111.jpg

  8. Offline

    Юниор Команда форума

    Регистрация:
    15 июн 2014
    Сообщения:
    10.442
    Спасибо SB:
    29.850
    Отзывы:
    475
    Страна:
    Russian Federation
    Из:
    Ростовская область
    Имя:
    Алексей
    Интересы:
    техника ВОВ
  9. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.425
    Спасибо SB:
    67.979
    Отзывы:
    1.142
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Юниор нравится это.
  10. Offline

    Юниор Команда форума

    Регистрация:
    15 июн 2014
    Сообщения:
    10.442
    Спасибо SB:
    29.850
    Отзывы:
    475
    Страна:
    Russian Federation
    Из:
    Ростовская область
    Имя:
    Алексей
    Интересы:
    техника ВОВ
    Всегда пожалуйста!:soldiers:

  11. Offline

    caster-troy Новобранец

    Регистрация:
    26 янв 2017
    Сообщения:
    6
    Спасибо SB:
    33
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Туризм
    Опытный ручной миномёт-гранатомёт конструкции Расторгуева МГР

    HOLTOFF, DeD partizan, -HUNTER- и ещё 1-му нравится это.
  12. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.425
    Спасибо SB:
    67.979
    Отзывы:
    1.142
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Вот то же интересная разработка Гранатомет Таубина

    0.jpg 00.jpg

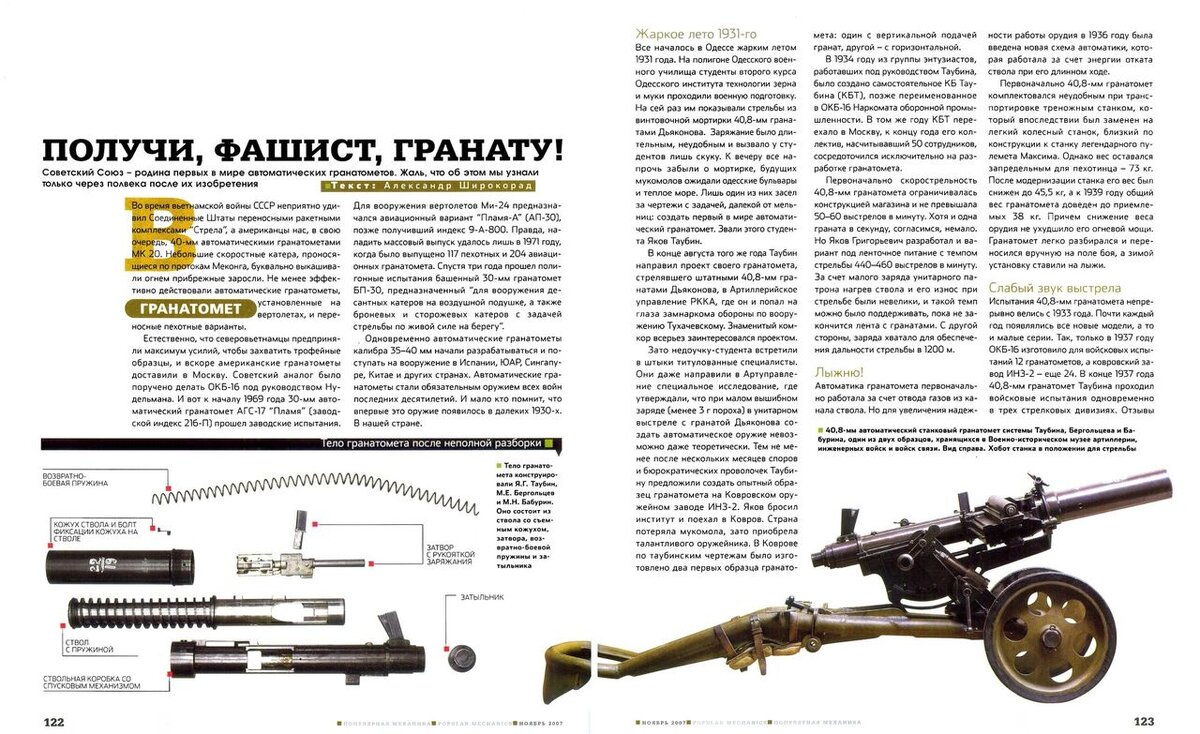

    ПОЛУЧИ, ФАШИСТ, ГРАНАТУ!

    Советский Союз - родина первых в мире автоматических гранатометов. Жаль, что об этом мы узнали только через полвека после их изобретения

    Текст: Александр Широкорад
    Фотографии любезно предоставлены журналом "Калашников"


    Во время вьетнамской войны СССР неприятно удивил Соединенные Штаты переносными ракетными комплексами "Стрела", а американцы нас, в свою очередь, 40-мм автоматическими гранатометами МК 20. Небольшие скоростные катера, проносящиеся по протокам Меконга, буквально выкашивали огнем прибрежные заросли. Не менее эффективно действовали автоматические гранатометы,
    установленные на вертолетах, и переносные пехотные варианты.

    Естественно, что северовьетнамцы предприняли максимум усилий, чтобы захватить трофейные образцы, и вскоре американские гранатометы доставили в Москву. Советский аналог было поручено делать ОКБ-16 под руководством Нудельмана. И вот к началу 1969 года 30-мм автоматический гранатомет АГС-17 "Пламя" (заводской индекс 216-П) прошел заводские испытания.

    Для вооружения вертолетов Ми-24 предназначался авиационный вариант "Пламя-А" (АП-30), позже получивший индекс 9-A-800. Правда, наладить массовый выпуск удалось лишь в 1971 году, когда было выпущено 117 пехотных и 204 авиационных гранатомета. Спустя три года прошел полигонные испытания башенный 30-мм гранатомет БП-30, предназначенный "для вооружения десантных катеров на воздушной подушке, а также броневых и сторожевых катеров с задачей стрельбы по живой силе на берегу".
    Одновременно автоматические гранатометы калибра 35-40 мм начали разрабатываться и поступать на вооружение в Испании, ЮАР, Сингапуре, Китае и других странах. Автоматические гранатометы стали обязательным оружием всех войн последних десятилетий. И мало кто помнит, что впервые это оружие появилось в далеких 1930-х. В нашей стране.


    Жаркое лето 1931-го
    Все началось в Одессе жарким летом 1931 года. На полигоне Одесского военного училища студенты второго курса Одесского института технологии зерна и муки проходили военную подготовку. На сей раз им показывали стрельбы из винтовочной мортирки 40,8-мм гранатами Дьяконова. Заряжание было длительным, неудобным и вызвало у студентов лишь скуку. К вечеру все напрочь забыли о мортирке, будущих мукомолов ожидали одесские бульвары и теплое море. Лишь один из них засел за чертежи с задачей, далекой от мельниц: создать первый в мире автоматический гранатомет. Звали этого студента Яков Таубин.

    В конце августа того же года Таубин направил проект своего гранатомета, стрелявшего штатными 40,8-мм гранатами Дьяконова, в Артиллерийское управление РККА, где он и попал на глаза замнаркома обороны по вооружению Тухачевскому. Знаменитый комкор всерьез заинтересовался проектом.
    Зато недоучку-студента встретили в штыки титулованные специалисты. Они даже направили в Артуправление специальное исследование, где утверждали, что при малом вышибном заряде (менее 3 г пороха) в унитарном выстреле с гранатой Дьяконова создать автоматическое оружие невозможно даже теоретически. Тем не менее после нескольких месяцев споров и бюрократических проволочек Таубину предложили создать опытный образец гранатомета на Ковровском оружейном заводе ИНЗ-2. Яков бросил институт и поехал в Ковров. Страна потеряла мукомола, зато приобрела талантливого оружейника. В Коврове по таубинским чертежам было изготовлено два первых образца гранатомета: один с вертикальной подачей гранат, другой - с горизонтальной.

    В 1934 году из группы энтузиастов, работавших под руководством Таубина, было создано самостоятельное КБ Таубина [КБТ], позже переименованное в ОКБ-16 Наркомата оборонной промышленности. В том же году КБТ переехало в Москву, к концу года его коллектив, насчитывавший 50 сотрудников, сосредоточился исключительно на разработке гранатомета.
    Первоначально скорострельность 40,8-мм гранатомета ограничивалась конструкцией магазина и не превышала 50-60 выстрелов в минуту. Хотя и одна граната в секунду, согласимся, немало. Но Яков Григорьевич разработал и вариант под ленточное питание с темпом стрельбы 440-460 выстрелов в минуту. За счет малого заряда унитарного патрона нагрев ствола и его износ при стрельбе были невелики, и такой темп можно было поддерживать, пока не закончится лента с гранатами. С другой стороны, заряда хватало для обеспечения дальности стрельбы в 1200 м.


    Лыжню!
    Автоматика гранатомета первоначально работала за счет отвода газов из канала ствола. Но для увеличения надежности работы орудия в 1936 году была введена новая схема автоматики, которая работала за счет энергии отката ствола при его длинном ходе.
    Первоначально 40,8-мм гранатомет комплектовался неудобным при транспортировке треножным станком, который впоследствии был заменен на легкий колесный станок, близкий по конструкции к станку легендарного пулемета Максима. Однако вес оставался запредельным для пехотинца - 73 кг. После модернизации станка его вес был снижен до 45,5 кг, а к 1939 году общий вес гранатомета доведен до приемлемых 38 кг. Причем снижение веса орудия не ухудшило его огневой мощи. Гранатомет легко разбирался и переносился вручную на поле боя, а зимой установку ставили на лыжи.


    Слабый звук выстрела
    Испытания 40,8-мм гранатомета непрерывно велись с 1933 года. Почти каждый год появлялись все новые модели, а то и малые серии. Так, только в 1937 году ОКБ-16 изготовило для войсковых испытаний 12 гранатометов, а ковровский завод ИНЗ-2 - еще 24. В конце 1937 года 40,8-мм гранатомет Таубина проходил войсковые испытания одновременно в трех стрелковых дивизиях. Отзывы везде были в целом положительные, практическая скорострельность доведена до 100 выстрелов в минуту (с обойменным питанием).
    Вот, к примеру, донесение из 90-й стрелковой дивизии Ленинградского военного округа, где с 8 по 18 декабря 1932 года проводились испытания гранатометов: "Действие гранатометов безотказно. Гранатометы легко маскируются, слабый звук выстрела". Отмечено лишь, что из-за большой глубины снега 90% давали отказ. Кстати, подобная картина будет в Финскую войну и у минометов.
    В ноябре 1938 года 40,8-мм гранатомет испытывался на малом бронекатере типа "Д" Днепровской военной флотилии. Гранатомет был установлен на тумбе от пулемета ШВАК. Стрельба велась как на якоре, так и на ходу. Из заключения комиссии: "Автоматика работала безотказно... меткость удовлетворительная... система при стрельбе не демаскируется благодаря слабому звуку выстрела и отсутствию пламени... взрыватель работает безотказно как по воде, так и по грунту".
    Гранатомет Якова Таубина проходил испытания и в частях НКВД на Дальнем Востоке, где он также получил положительные отзывы.


    Минометное лобби
    Уже по результатам войсковых испытаний конца 1937 года гранатомет следовало принять на вооружение РККА. Все отмеченные недостатки были несерьезны и устранимы. К тому же без недостатков у нас не принималась на вооружение ни одна артсистема. Почему же войну мы встретили без этого эффективного оружия?
    Дело в том, что Таубин перешел дорогу "минометчикам". Они сочли, что гранатомет Таубина ставит под сомнение продолжение работ по 50-мм ротным минометам, а возможно, и по 60-мм и 82-мм минометам.

    27 июля 1938 года Таубин писал в Наркомат обороны:
    "Отдельные работники Арткома Доровлев, Богомолов, Бульба, Игнатенко на протяжении 1937 года с помощью бывшего председателя Артиллерийского комитета AV Иосифа Михайловича Кириллова-Губецкого создали атмосферу шантажа вокруг... 40,8-мм гранатомета".

    "Минометчики" добились от Артуправления фантастического по своей глупости решения -испытывать 40,8-мм гранатомет вместе с 50-мм минометом, причем по программе стрельбы миномета. Естественно, что миномет не мог вести настильной стрельбы, и ее не было в программе, а гранатомет мог эффективно вести как настильную, так и навесную стрельбу. Зато при максимальном угле возвышения кучность стрельбы 50-мм миномета оказалась чуть лучше. К тому же миномет был существенно проще и дешевле гранатомета.

    Замечу, что стоимость гранатомета была сравнительно велика, потому что его изготавливали полукустарным методом в ОКБ-16, но после запуска гранатомета в массовое производство она должна была упасть в несколько раз. Естественно, что с "детскими болезнями" гранатомета типа слабости пружин ствольной, экстрактора и выбрасывателя в ходе серийного производства было бы покончено. Так в Советском Союзе доводилось большинство систем оружия.
    Увы, "минометчики" победили - 50-мм миномет был запущен в массовое производство. Но уже в самом начале Великой Отечественной войны 50-мм миномет показал себя недостаточно эффективным оружием и был снят с производства и с вооружения.


    Враг народа
    Гранатомет на вооружение не приняли, но продолжали испытывать в 1939 году. В январе 1940 года несколько гранатометов Таубина приняли участие в боях на Карельском перешейке. Несколько дней стоял 40-градусный мороз, но автоматика гранатометов действовала безотказно..

    Но, видимо, у Таубина опустились руки в борьбе с "минометчиками", да и перед ОКБ-16 правительством были поставлены новые весьма интересные задачи (крупнокалиберный авиационный пулемет, 23-мм и 37-мм авиационные и зенитные пушки]. Так или иначе, но работы над гранатометом были прекращены.

    С начала 1940 года и по май 1941-го ОКБ-16 во главе с Таубиным напряженно работало по трем направлениям: 23-мм автоматическая пушка МЛ-6; 12,7-мм пулемет АП-12,7 и 37-мм пушка 11-П. Но 16 мая 1941 года НКВД внезапно арестовало Якова Григорьевича Таубина, руководителя ОКБ-16. 28 октября того же года он был расстрелян без суда и следствия в поселке Барбыш Куйбышевской области.

    Почему же был арестован Таубин? Ведь все его изделия соответствовали уровню лучших мировых образцов, в чем-то уступали, а в чем-то превосходили своих конкурентов. Если бы дело решил донос из ОКБ-15, то наверняка последовало бы закрытие всего ОКБ-16 или слияние его с другой организацией. Этого не произошло. Вместе с Таубиным из ОКБ-16 был арестован только Бабурин. Новым руководителем ОБК-16 был назначен Нудельман. Поэтому куда более обоснованной представляется версия, что донос написан кем-то из своих, тех, кому уход Таубина был больше всего на руку. Поставить же все точки над "i" можно будет лишь тогда, когда с дела Якова Таубина будет снят гриф "совершенно секретно". ПМ

    ------------------------------------------
    40,8-мм автоматический станковый гранатомет системы Таубина, Бергольцева и Бабурина, один из двух образцов, хранящихся в Военно-историческом музее артиллерии, инженерных войск и войск связи. Вид справа. Хобот станка в положении для стрельбы

    Tело гранатомета после неполной разборки
    Тело гранатомета конструировали Я. Г. Таубин, М.Е. Бергольцев и М.Н. Бабурин. Оно состоит из ствола со съемным кожухом, затвора, возвратно-боевой пружины и затыльника

    Затвор гранатомета
    Затвор состоит из двух частей: стебля и остова. На остове затвора размещены три выбрасывателя (из-за крупного калибра) и клин, внутри проходит ударник. Стебели затвора совмещен со штоком для возвратно-боевой пружины

    Первый советский автоматический гранатомет
    Превосходно виден причудливый механизм магазина на пять гранат. Существовало несколько модификаций гранатомета Таубина, в том числе и с ленточным питанием взведения затвора.

    Вид слева со взведенным затвором. В открытое окно ствольной коробки вкладывался первый выстрел при заряжании оружия. Снизу видна рукоятка взведения затвора.

    ТТХ экспериментального гранатомета конструкции Таубина, Бергольцева и Бабурина 1937 года, а также 50-мм ротных минометов обр. 1938 года

    Экспериментальный автоматический станковый гранатомет 1937 года/ Ротный миномет образца 1938 года
    Калибр, мм 40,8 / 50
    Масса гранаты [мины], кг 0,59 / 0,85
    Наибольшая дальность стрельбы, м ок.1250 / 800
    Темп стрельбы, выстр/мин 436 / -
    Практическая скорострельность, выстр/мин 57 / 30
    Масса в боевом положении, кг 45,5 / 12

    * Данные по гранатомету Таубина приведены согласно отчету о полигонных испытаниях в октябре-декабре 1937 года


    -----------------------------------
    а это фото гранатомета было опубликовано в журнале "ОРУЖИЕ" в 2004 году


    Последние данные обновления репутации:
    -HUNTER-: 1 пункт 6 фев 2018
  13. Online

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.396
    Спасибо SB:
    81.238
    Отзывы:
    1.220
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского
    Семиружейная батарея, изобретенная подпоручиком 279-го пехотного Лохвицкого полка Николусиком. 2 января 1917 года


    DeD partizan, Юниор, Andrey70 и 2 другим нравится это.
  14. Offline

    Rote Kapelle «Старая Гвардия SB»

    Регистрация:
    17 окт 2011
    Сообщения:
    2.569
    Спасибо SB:
    4.161
    Отзывы:
    51
    Страна:
    Russian Federation
    Из:
    Msk
    Интересы:
    До предела примитивные
    нашёл приятель этой весной уже второй (первый, правда, кусок только был - я нашёл в 2008м году) но теперь уже целый станок коммерческого выпуска от ЗБ-26 производства Збройовка-Брно (поставлялся в армию Литвы и других вроде прибалтийских государств до 1940г.) с советской надставкой для установки ДС-39. Так что на руках уже у нас были 2 штуки с одинаковой переделкой. Учитывая количество выпущенных станков - 600 штук, два в руках - уже тенденция :).
    Если надо, могу выложить фоты.
    Имеем на руках уникальную вещь - станок для ДС, лёгким поворотом гаечного ключа превращается в станок для ЗБ-26 и обратно. И всё по родне.
    Сообщения объединены, 2 июл 2018, время первого редактирования 2 июл 2018
    В Демяне гочкисов у тотенов и датчан было много (все - СС). Станков нашли только наша компания два (один вынесли, второй у нас спёрли, плохо спрятали), слышали ещё о 3-4 находках станков и стволов. На одном нашем станке было крепление самодельное для щита от Кольт-18 (картофелекопалки) и доделанные уши для ДС-39 опять же. Периодически попадаются патроны, кассеты и псевдо-ленты от них. Лебеля как ружжа не видели там никогда.

    Юниор, Andrey70 и zunder1 нравится это.
  15. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.425
    Спасибо SB:
    67.979
    Отзывы:
    1.142
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    По моему ещё не было.


    Последняя линия обороны — выстрел из могилы!

    Во второй половине XIX века свежие могилы вскрывали регулярно. На тела посягали не только охотники за личными вещами покойного. большую опасность для могилы представляли те, кто искал трупы для перепродажи медикам. В те времена медицинские ВУЗы очень нуждались в "материале" для исследований и обучения. Ну спрос, как известно, рождает предложение. Вот от таких вандалов и пытались защититься различными способами, например пряча в гробу вот такие самострелы. заряжали их либо солью, либо пулями. Соответственно и эффект от выстрела был от уровня "напугать" до "покалечить" и даже "убить". Кстати, их еще и поворотными делали, чтобы выстрел наверняка приходился в того, кто открыл могилу.

    (взято с ФБ)

    brusik, Горыч, DeD partizan и 4 другим нравится это.
  16. Offline

    DeD partizan Завсегдатай SB

    Регистрация:
    8 май 2017
    Сообщения:
    1.781
    Спасибо SB:
    3.184
    Отзывы:
    108
    Страна:
    Belarus
    Из:
    Беларуское Полесье
    Имя:
    Виктор
    Интересы:
    розыск пропавших без вести
    фото из сети,к сожалению описание отсутствует....


    pm-80-patronov.jpg pm-80-patronov_2.jpg pm-80-patronov_4.jpg

    noy, vadimir и brusik нравится это.
  17. Offline

    Дождевой Земляк Команда форума

    Регистрация:
    26 апр 2014
    Сообщения:
    9.653
    Спасибо SB:
    29.087
    Отзывы:
    626
    Страна:
    Belarus
    Из:
    Смоленская губерния
    Интересы:
    Реставрация
    Последние данные обновления репутации:
    DeD partizan: 1 пункт (Спасибо за дополнение.) 16 сен 2018
    DeD partizan и vadimir нравится это.
  18. Offline

    СерыйЖук Завсегдатай SB

    Регистрация:
    22 сен 2016
    Сообщения:
    1.222
    Спасибо SB:
    7.997
    Отзывы:
    314
    Страна:
    Belarus
    Из:
    Мядель
    Интересы:
    история родного края
    Ну а чё! Р08 с улиткой был,почему бы не приделать её к ПМу.Благо ппшовских улиток на складах ещё завались.Кашу маслом не испортишь а худший пистолет не изменишь.
    Ключик Буратино. f378.jpg f377.jpg f375.jpg

    brusik, Valdemar, DeD partizan и 3 другим нравится это.
  19. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.425
    Спасибо SB:
    67.979
    Отзывы:
    1.142
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    brusik, 2bellum и Дождевой Земляк нравится это.
  20. Offline

    Дождевой Земляк Команда форума

    Регистрация:
    26 апр 2014
    Сообщения:
    9.653
    Спасибо SB:
    29.087
    Отзывы:
    626
    Страна:
    Belarus
    Из:
    Смоленская губерния
    Интересы:
    Реставрация
    У них и канал есть, порядком уже отснято.
    https://www.youtube.com/channel/UC3Jzk8Hz3hGHNLDVrSibheA

    Из крайнего вот, с участием редкого образца германской штурмовой винтовки

    Valdemar, Горыч и zunder1 нравится это.

Поделиться этой страницей
