    Хочу попробовать собрать в этой теме тех людей , кто коллекционирует предметы, связанные с телеграфом или находил что то по теме. да и просто интересуется данными устройствами.

    немного истории и технических подробностей.
    Более 100 лет телеграфная связь соединяла между собой города и континенты.В 1858 году была установлена трансатлантическая телеграфная связь. Затем был проложен кабель в Африку, что позволило в 1870 году установить прямую телеграфную связь Лондон — Бомбей.
    Первый электромагнитный телеграф создал российский учёный Павел Львович Шиллинг в 1832 году. Публичная демонстрация работы аппарата состоялась в квартире Шиллинга 21 октября 1832 года. Впоследствии электромагнитный телеграф был построен в Германии — Карлом Гауссом и Вильгельмом Вебером (1833), в Великобритании — Куком и Уитстоном (1837), а в США электромагнитный телеграф запатентовал Сэмюэл Морзе в 1840 году.
    Большой заслугой Морзе является изобретение телеграфного кода, где буквы алфавита были представлены комбинацией коротких и длинных сигналов — «точек» и «тире» . Коммерческая эксплуатация электрического телеграфа впервые была начата в Лондоне в 1837 году.

    На сегодняшний день фамилии русских изобретателей Шиллинга и Б. С. Якоби, построившего в 1839 году пишущий телеграфный аппарат, а позднее, в 1850 году, — буквопечатающий телеграфный аппарат практически неизвестны в современной России, что нельзя сказать о Сэмюэле Морзе.

    Основное количество телеграфных аппаратов , используемых в России было немецкого производства. Рынок прочно захватила немецкая фирма «Siemens & Halske», открывшая свои предприятия в России. В 1853 году «Siemens & Halske» начала строительство русской телеграфной сети, которое завершилось через два года. Сеть покрыла расстояние свыше 10 тыс. км, протянувшись от Финляндии до Крыма.
    Было создано акционерное общество Русских Электротехнических Заводов "Сименс и Гальске" в С.-Петербурге .[​IMG]

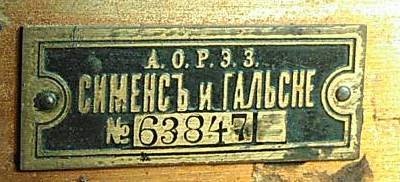

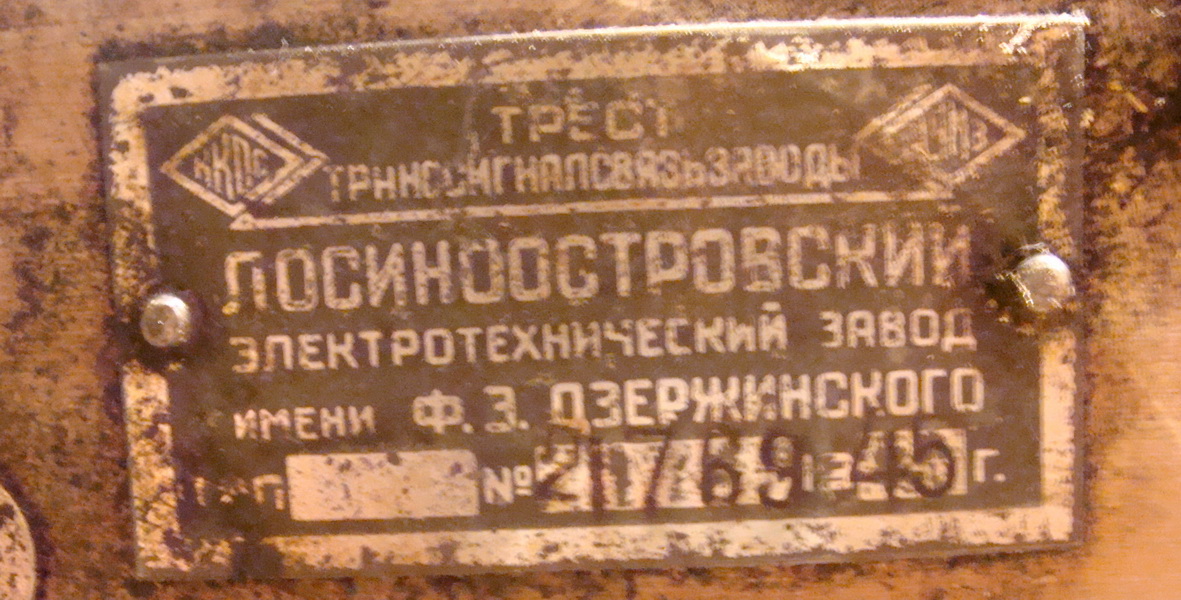

    шильда на телеграфном аппарате
    viber image1.jpg

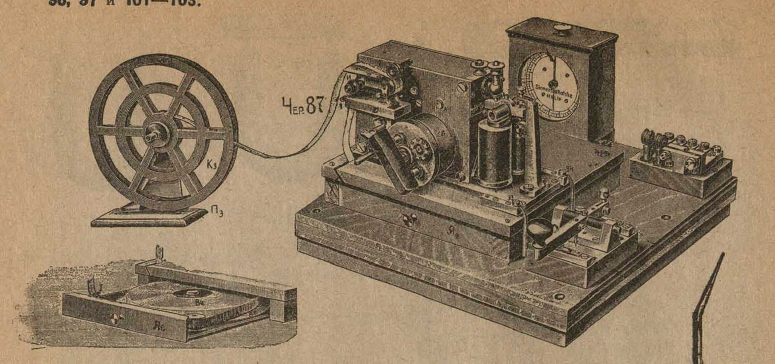

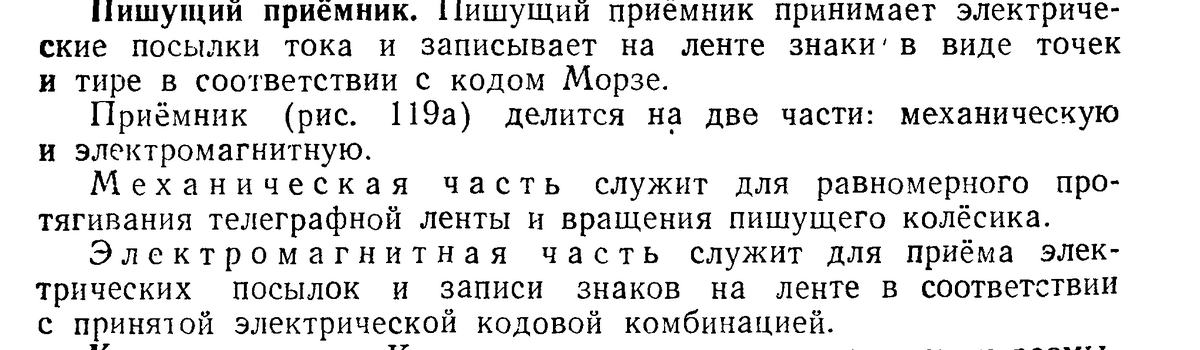

    Немного про конструкцию аппарата Морзе

    Основные части.


    Та прямоугольная коробка слева - фактически часовой механизм, который двигает ленту. Пружина на некоторых моделях помещается в бронзовом барабане снаружи, в других внутри корпуса и заводится с помощью сьемного ключа. такого же как и у часов типа напольных.




    скорость регулируется в отличии от часов устройством под названием ветрянка

    Электромагнитная часть - справа: электромагнит и пишущий рычаг с колесиком.
    Колесико постоянно опущено в чернильницу и при приеме телеграммы приподнимается и оставляет на ленте следы в виде точек и тире.
    upload_2017-12-7_11-43-26.png upload_2017-12-7_11-45-22.png
    upload_2017-12-7_11-46-3.png viber image3.jpg
    на фото ключ , характерный для немецких аппаратов и советских после 1917 года.
    существует множество других моделей телеграфных ключей .

    существует множество других моделей телеграфных ключей .


    у ключа три клеммы - центральная и две контактные пластины - передняя и задняяю
    в некоторых схемах подключения к ключу подводятся три провода, в других случаях два.

    Не буду загружать вас техническими подробностями

    так же в состав телеграфного аппарата входят

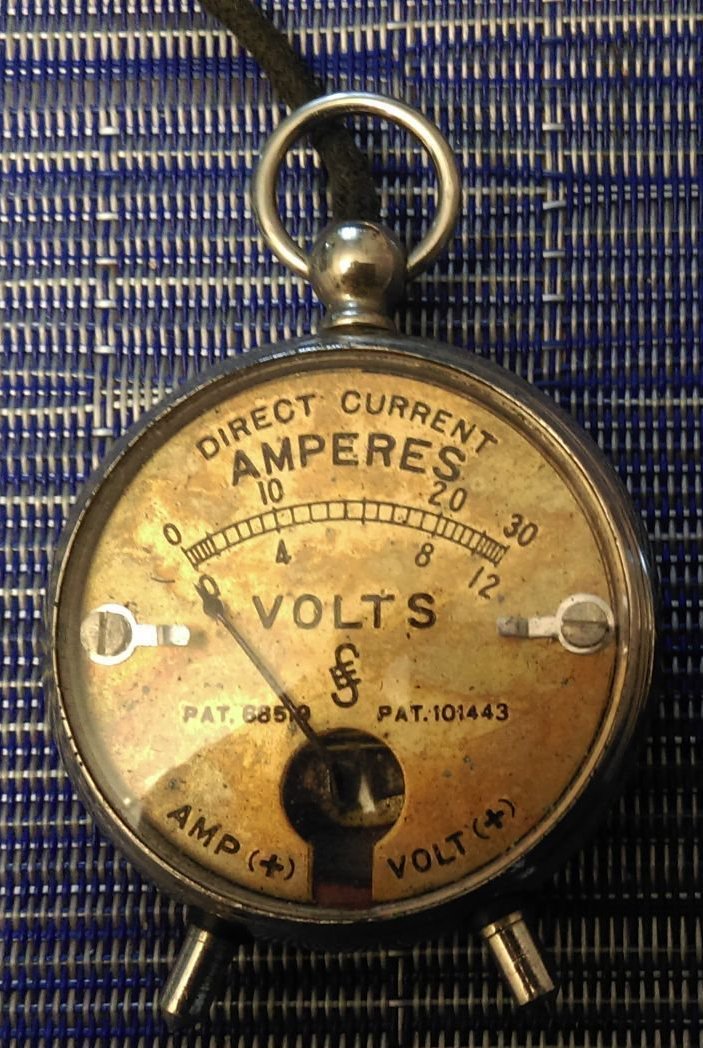

    С помощью гальваноскопа( позже замененного на миллиамперметр) телеграфист определял что аппарат подключен к сети и контролировал источники питания - электробатареи

    могут встречаться несколько типов гальваноскопов. Причем они могут попадаться сегодня отдельно , когда вероятно старые аппараты сдавались на цветмет.



    и один из видов молниеотвода

    латунный штепсель от молниеотвода( для размера дана 50 мм пластинка)
    viber image5.jpg viber image6.jpg

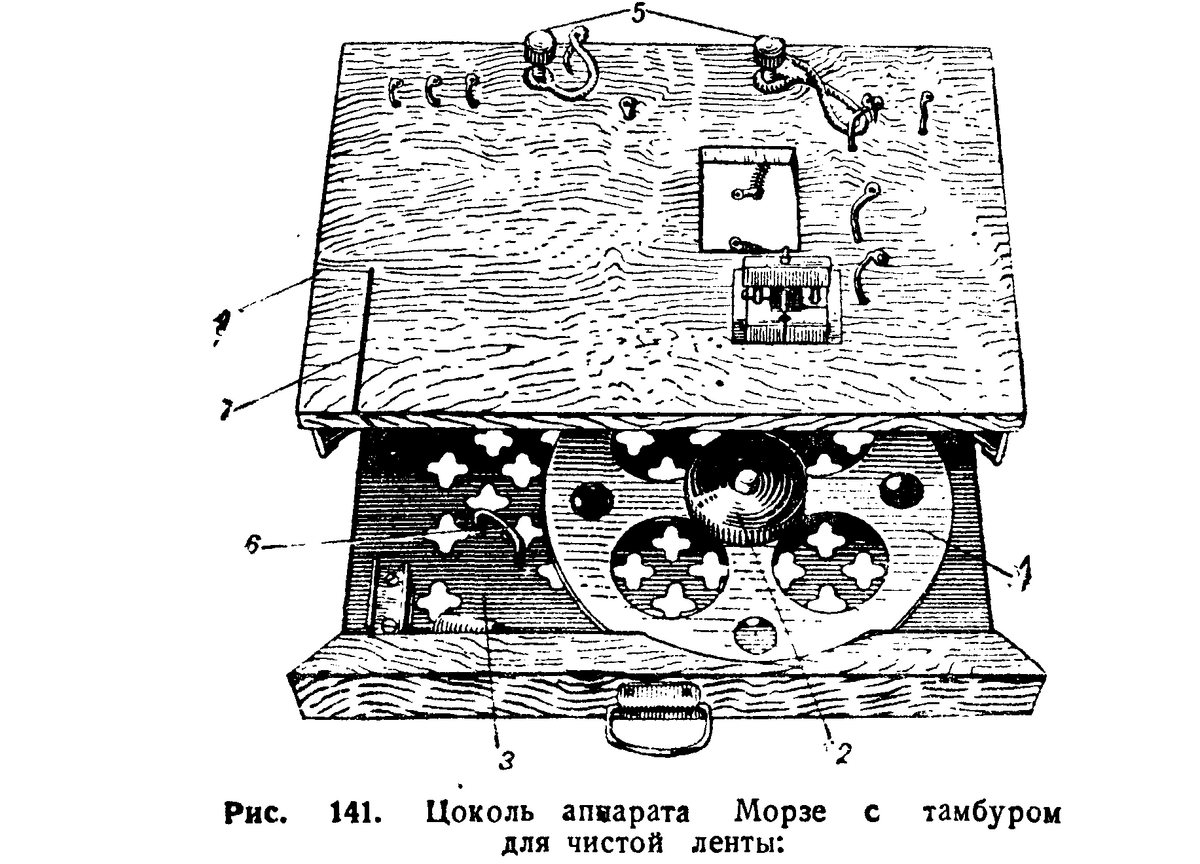

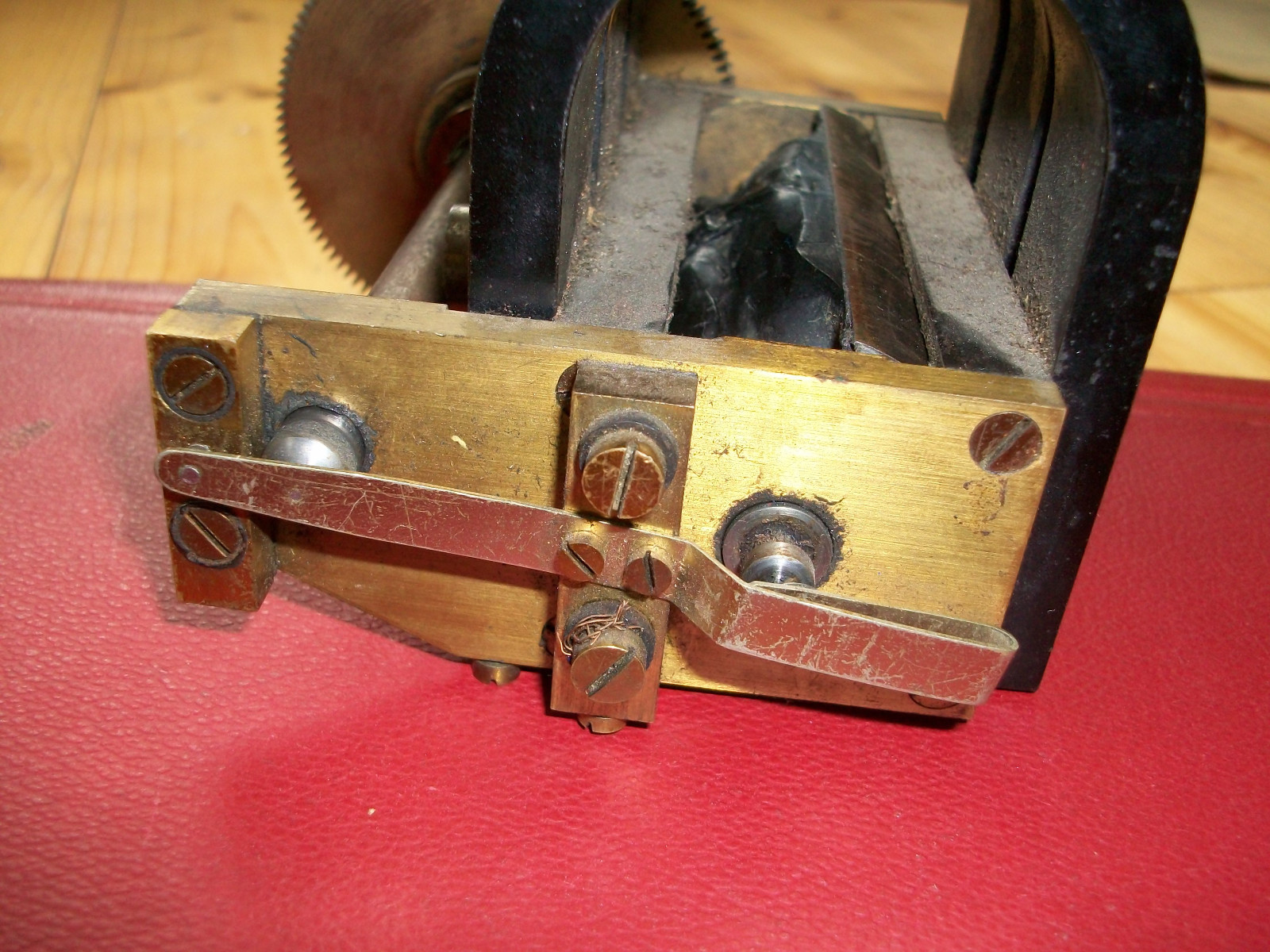

    вся конструкция укреплялась на деревянном основании с ящичком для чистой ленты

    лента с напечатанными знаками морзе вылезала слева от аппарата и расшифровывалась телеграфистом - он записывал содержимое телеграммы словами на специальный бланк.

    иногда была стойка с катушкой для использованной ленты.
    upload_2017-12-7_12-27-0.png s-l1600.jpg

    Иногда на аппаратах устанавливалось круглое реле для подключения дополнительных источников питания при работе аппарата
    WhatsApp Image 2017-12-01 at 20.45.53(2).jpeg

    [​IMG]


    https://www.antiguedadestecnicas.com/productos/B-463.php

    хорошие фото но аппарат отреставрирован в наше время чисто для интерьера - можно судить по деревянному цоколю

    один из вариантов такого аппарата с какого то забугорного аукциона - но прикладываются руки и получается то что по ссылке выше

    Использована литература, находящаяся в сети

    И еще надо упомянуть еще одно в коллекционировании:

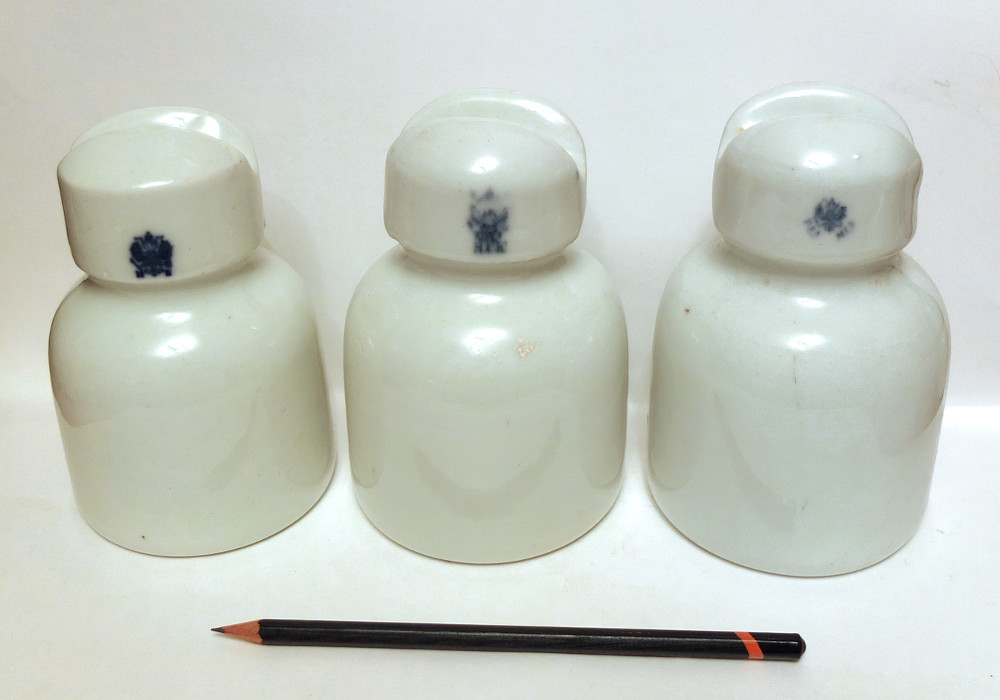

    изоляторы для телеграфных линий с клеймами дореволюционных и советских производителей

    фото с аукциона meshok.net


    Вводная часть практически вся. Я именно сделал упор на периоде Российской империи так как аппараты , выпускаемые в СССР до конца 1950 годов были точной копией тех аппаратов , которые производились в России. ( маленькие технологические изменения не в счет).
    Что еще - были уменьшенные образцы для использования в армии( где то попадался термин - кавалерийский аппарат)

    Тут интересен момент - использование шашки в качестве соединителя аппарата с землей

    так же существовали упрощенные аппараты для приема сигналов на слух

    upload_2017-12-7_13-0-53.png upload_2017-12-7_13-1-8.png

    Так что жду ваших фото этого периода, описаний находок и коллекций. s-l1600 (1).jpg

    И еще - вероятно в комплекте к телеграфному аппарату был положен и такой прибор для определения неисправности аппарата и линии

    вот он в продаже на ауке мешок сейчас

    Последние данные обновления репутации:
    Татьяна**А: 1 пункт (За тему!!!) 7 дек 2017
    Последнее редактирование модератором: 7 дек 2017
    rar-archive, ohranik, Wolf09 и 10 другим нравится это.
  2. Offline

    Дождевой Земляк Команда форума

    Регистрация:
    26 апр 2014
    Сообщения:
    9.649
    Спасибо SB:
    29.048
    Отзывы:
    626
    Страна:
    Belarus
    Из:
    Смоленская губерния
    Интересы:
    Реставрация
    Телеграфный аппарат-приемник системы Морзе. Фирма "Зименс и Гальске".

    rar-archive, Wolf09, Юлиа и 4 другим нравится это.
  3. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб

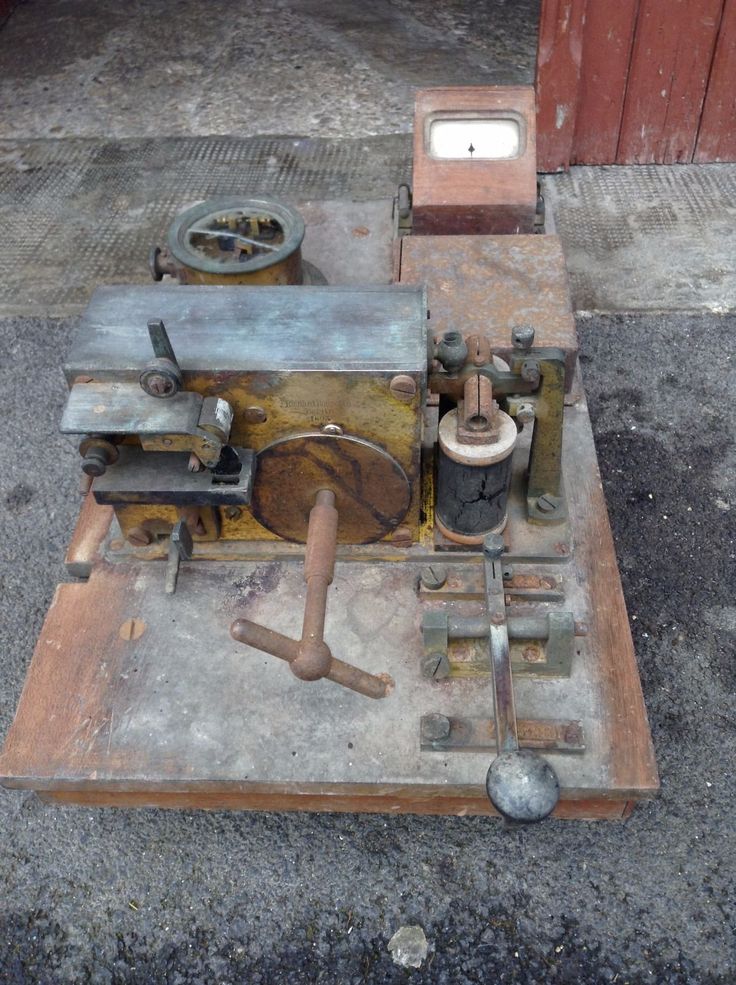

    Более поздний аппарат в таком исполнении . есть маленькое конструктивное отличие в правой стойке электромагнита.
    P1050169.JPG P1050170.JPG

    фото из сети





    А этот аппарат другого немецкого производителя я купил для себя.


    WhatsApp Image 2017-12-01 at 20.45.53(1).jpeg

    3935682571 (1).jpg

    есть какие то утери - я пока еще не получил отправление.
    пружина привода находится внутри корпуса . в отличие например от показанного выше аппарата Сименс Гальске.


    неспешно ищу к нему латунный ключ морзе такого вида
    s-l1600 (2).jpg
    ***********************************************************************





    Вот еще один производитель - сегодняшняя продажа на "мешке"
    но отсутствует слева ветрянка, еще какие то части и экземпляр интересен наверно только ради шильды

    32197349 (2).jpg 32197349 (1).jpg 32197349.jpg

    rar-archive, Джуз, Wolf09 и 7 другим нравится это.
  4. Offline

    STEH Золотой

    Регистрация:
    17 июн 2009
    Сообщения:
    4.613
    Спасибо SB:
    9.553
    Отзывы:
    257
    Страна:
    Italy
    Из:
    Гондурас
    Интересы:
    Интересные
    у меня с такой шильдой телеграфный аппарат, практически как Сименс Гальске от 1922 года


    rar-archive, Джуз, Wolf09 и 6 другим нравится это.
  5. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Возвращаясь к теме
    Тайна завода Сименса

    Был ли завод Сименса в деревне Городок Старорусского уезда Новгородской губернии Российской Империи? Да был.
    Этот факт – пожалуй единственное, с чем никто не спорит. А вот если копнуть дальше и в прямом, и в переносном
    смысле – упрёшься в сплошные тайны, окутывающие историю этого, казалось бы заурядного предприятия. Но мы
    решили копнуть. И нам самим интересно получше узнать историю своих мест, да и немецким друзьям не помешает
    вспомнить дела своих предков. Тем более, что в 2013 году исполнится 160 лет пребывания компании Сименс на
    русской земле.

    http://www.antique-salon.ru/forum/index.php?showtopic=56486

    Не знаю , разрешены ли ссылки такого плана но весь текст перетаскивать не буду

    "На территории бывшего завода теперь стоят деревенские дома. Вот только грядки здесь насыпные. Ведь стоит и
    сейчас копнуть землю, как натыкаешься на сплошной слой черепков посуды, битых и даже целых фарфоровых
    изоляторов. На многих из них хорошо сохранились фирменные фиолетовые клейма компании Сименс. "

    есть кто из тех краев - история интересная но насколько она правдивая.

    исторических фотографий по теме не много.

    вот с одного из форумов

    003.jpg 004.jpg 001.jpg upload_2017-12-7_16-50-59.png

    те на фото вероятно какая то из моделей военно-полевого телеграфа



    кому еще нравится читать а не только картинки разглядывать

    Немногие знают, что первой лампочкой в Москве была немецкая.


    Питала ее током первая городская электростанция, построенная в 1888 году фирмой "Сименс-Гальске", первый трамвай был пущен благодаря немецким электродвигателям, сконструированным и произведенным на заводах Сименса в России. Именно Сименс участвовал в тендере на прокладку первого в России метро.

    http://www.mobiset.ru/articles/text/?id=72

    1851 – "Сименс унд Гальске" поставляет в Россию первые 75 телеграфных аппаратов.

    1852, Санкт-Петербург — открытие на Васильевском острове мастерских по ремонту телеграфных аппаратов торгового дома «Сименс-Гальске». "Сименс унд Гальске" строит подземную телеграфную линию "Петербург-Ораниенбаум".

    1853 — открытие отделения фирмы под управлением Карла (фон) Сименса. Начало строительства телеграфной сети в России. За 2 года проложены линии между Санкт-Петербургом, Варшавой, Киевом, Одессой, Гельсингфорсом, Севастополем. "Сименс унд Гальске" строит подводную телеграфную линию "Ораниенбаум-Кронштадт".

    1853-1856 – Россия: "Сименс унд Гальске" прокладывает кабели Гатчина-Варшава, Москва-Киев, Киев-Одесса, Одесса-Севастополь. Младший брат Вернера Сименса, Карл приезжает в Петербург, где до 1867 года возглавляет петербургское бюро фирмы (впоследствии он вернулся в Петербург после работы в Англии, принял финское подданство, женился на русской, стал "купцом первой гильдии" и "почетным гражданином"; две его дочери, воспитанные в Лондоне, впоследствии вышли замуж за русских подданных и жили в России).

    1855 - завершено строительство телеграфных линий, основная деятельность фирмы в России сконцентрировалась на техническом обслуживании установленного оборудования и проведении ремонтных работ.

    1859 – Карл Сименс принимает российское подданство.



    Телеграфная линия в Ораниенбауме

    Дворцовый проспект. Ораниенбаум. Почтовая открытка 1900-1910-х гг. Из коллекции Михаила Абрамовича Воронина


    ***********************************8


    https://vk.com/album-4080665_233883099 фото в группе ОВИК "Связист"







    в отличии от нас, телеграфные аппараты в Европе ценятся среди любителей старины

    вот современная инсталяция из элементов телеграфного аппарата Сименса и Гальске и реле Сименса - закрепленные на единой доске с упорами для вешания на стенку
    [​IMG]
    [​IMG]

    хотят за это всего 2500 евриков , если я правильно понял
    eBay item #292000511509


    и клеймо завода в Германии


    s-l1600 (5).jpg




    продаются и такие телеграфные реле , которые могут сохраниться где то и у нас, в России

    [​IMG]

    [​IMG]

    eBay item #122838112273

    хотят всего 295 евриков. - правда это не значит ничего ,






    *******************************************************

    Электротехнический институт императора Александра III СПб.

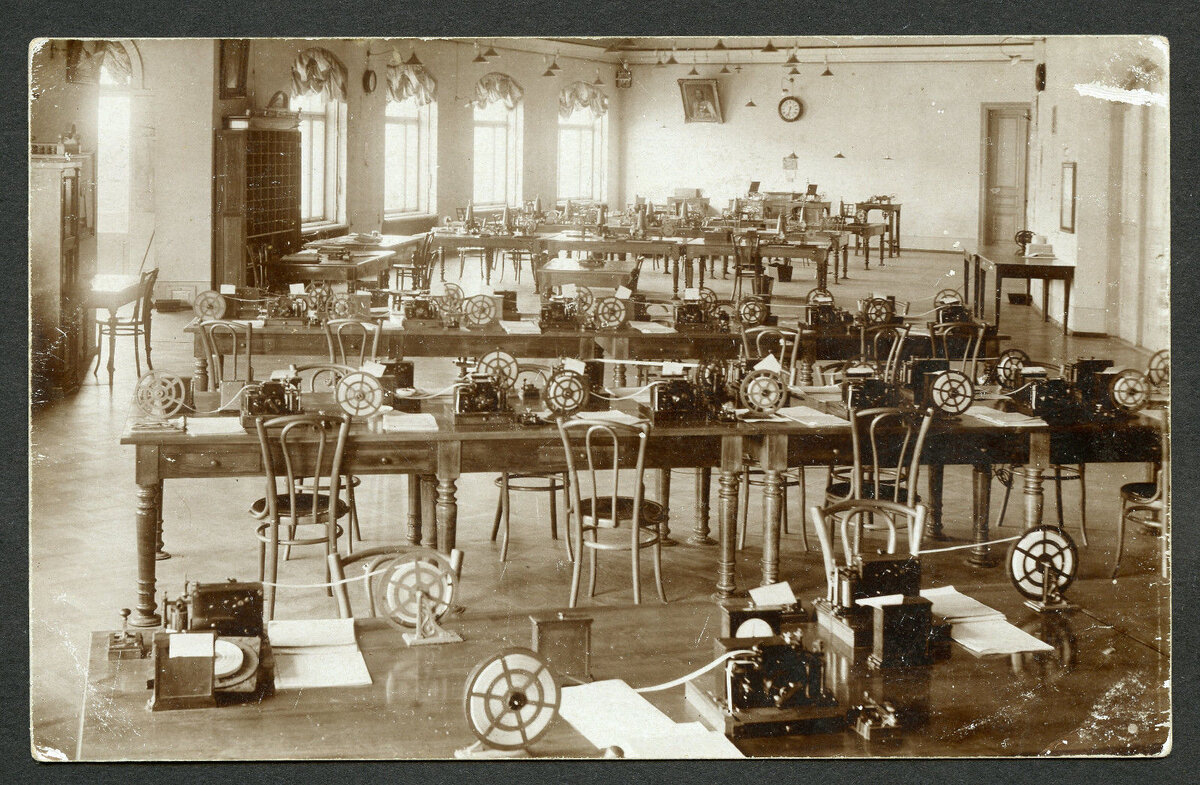

    Общий вид телеграфной лаборатории
    0_119efd_2af0e8b_XXXL - копия.jpg


    Учебная телеграфная станция (студенты на практических занятиях)



    0_119f17_4b1c22c5_XXXL - копия.jpg
    Сообщения объединены, 7 дек 2017, время первого редактирования 7 дек 2017
    [​IMG]


    Штаб XIII-XII армии
    Группа военных чинов в отделении телеграфа штаба за работой на аппаратах Юза. Ковель. 1915 (Буквопечатающий телеграфный аппарат профессора Д. Юза правильнее Дэвид Эдвард Хьюз David Edward Hughes, 16 мая1831 — 22 января 1900 - )

    [​IMG]
    Сообщения объединены, 7 дек 2017
    [​IMG]


    Группа слушателей школы во время занятий на телеграфных аппаратах
    I-й выпуск школы летчиков - наблюдателей. Киев. Август 1916

    Последние данные обновления репутации:
    Юниор: 1 пункт (За замечательную тему!) 7 дек 2017
    Последнее редактирование: 7 дек 2017
    Людмила33, rar-archive, ohranik и 11 другим нравится это.
  6. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб

    Джуз, Wolf09, Юлиа и 5 другим нравится это.
  7. Offline

    kotov Завсегдатай SB

    Регистрация:
    8 дек 2015
    Сообщения:
    923
    Спасибо SB:
    1.383
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Московия
    Имя:
    Волонтёр
    Интересы:
    Разные
    Недавно на соседнем форуме предлагали подобный телеграфный аппарат в разделе военная археология.

  8. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    662
    Спасибо SB:
    3.227
    Отзывы:
    70
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование

    Группа нижних чинов (N-кого драгунского полка) с подпоручиком 2-го лейб-драгунского Псковского полка. Телеграфные аппараты предположительно системы Ухина

    96166678954759820441.jpg 60766925985051537517.jpg

    Кавалерийский телеграфный аппарат системы В.А. Ухина.
    Выпущен электротехнической фирмой «Князь Тенишев и К°»
    http://www.retrotexnika-forum.ru/talk/viewtopic.php?f=4&t=502
    Сообщения объединены, 8 дек 2017, время первого редактирования 8 дек 2017
    Н. И. Зяблицев у телеграфного аппарата (в палатке) обеспечивает связь со штабом 4- Сибирского корпуса. Рядом с палаткой командир телеграфной станции Малявинский и ординарец штаба. 1915 год.
    Свидетельство об окончании Владивостокской крепостной военно-телеграфной роты. 1914 год..jpg
    Свидетельство об окончании Владивостокской крепостной военно-телеграфной роты. 1914 год.
    Сообщения объединены, 8 дек 2017
    Телеграф штаба русской армии..jpg Телеграф штаба русской армии.
    Сообщения объединены, 8 дек 2017

    Последнее редактирование: 8 дек 2017
    rar-archive, Джуз, Юлиа и 5 другим нравится это.
  9. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб

    avanov, rar-archive, Wolf09 и 3 другим нравится это.
  10. Offline

    Телеграфист Приказный

    Регистрация:
    9 дек 2017
    Сообщения:
    25
    Спасибо SB:
    76
    Отзывы:
    4
    Страна:
    Russian Federation
    Из:
    Галактика "Млечный путь"
    Интересы:
    история телеграфа и ЛЭП
    Уважаемый AV66 пригласил меня, чтобы немного рассказать про телеграфные линии. Я занимаюсь историей воздушных телеграфных линий и ЛЭП уже больше 10-и лет. В частности, занимаюсь историей изоляторов, как очень важного элемента данных систем, и прочей арматуры. Собираю коллекцию изоляторов и арматуры. Тема очень специфическая, и найти материалы (профильные книги, журналы и т. д.) по ней достаточно трудно. Не вдаваясь в мелкие детали, дам краткий обзор.

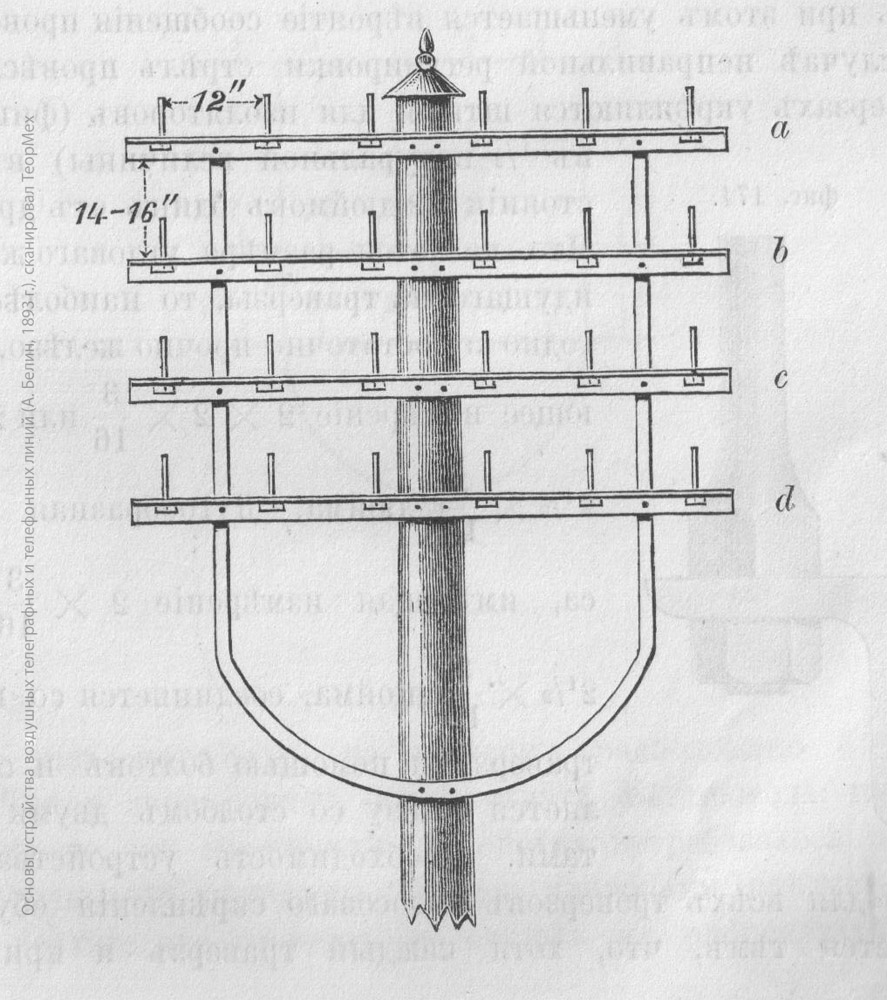

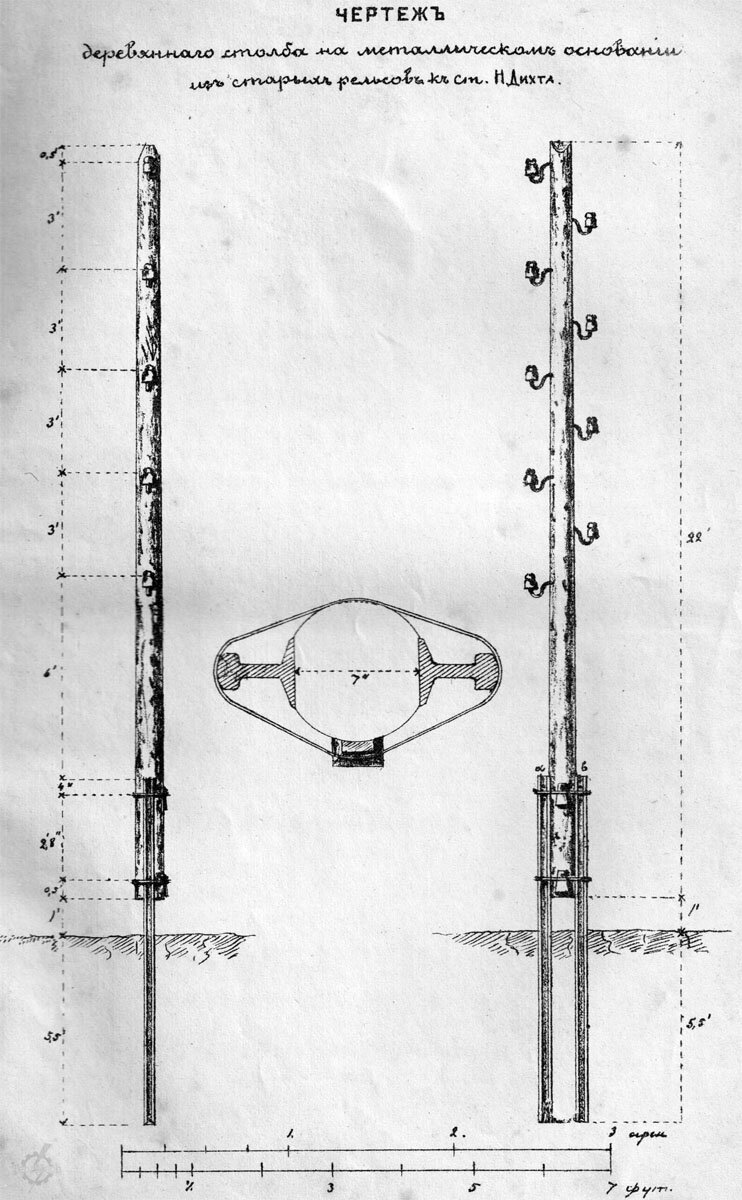

    Для начала, что из себя вообще представляет воздушная телеграфная линия (ВЛ), чем отличается от телефонной или от линии электропередачи (ЛЭП). Многие эти вещи путают. Понятно, что это система проводников, предназначенная для передачи сигналов телеграфной связи. Проводники - кабели, либо голые провода, подвешенные на столбах. Кабели на воздушных телеграфных линиях применялись редко, чаще всего в городах в стеснённых местах. В качестве голых проводов чаще всего применялась мягкая железная, реже - медная, биметаллическая или бронзовая проволока. На некоторых ранних телеграфных линиях на один канал связи приходилось 5 и более проводов. Однако, очень быстро перешли на использование гораздо более простых и экономичных однопроводных систем, первой из которых был телеграф Морзе. Электрическая цепь, состоявшая из батареи, ключа (передающего устройства), аппарата (приёмного устройства) и провода (линии связи) замыкалась землёй. При этом провод должен был быть хорошо изолирован от земли. Для подвески проводов чаще всего применялись деревянные столбы, пролёт между которыми обычно был 40-50 метров.

    Что касается отличия телеграфных линий от телефонных и ЛЭП. С механической точки зрения магистральные телеграфные и телефонные линии устроены практически одинаково. Единственное отличие телефонной линии - наличие т. н. "скручиваний" (транспозиции) проводов, применявшееся для борьбы с помехами. Также на телефонных линиях уже с достаточно ранних лет перестали использовать землю в качестве проводника, и стали делать линии двухпроводными. На линиях, где провода расположены на траверсах, это хорошо видно потому, что провода сгруппированы парами. На ранних городских телефонных линиях могла применяться и однопроводная система.

    Что касается ЛЭП, то чаще всего путают телеграфные линии с низковольтными ЛЭП 0.4 кВ. Столбы, крюки, изоляторы и схема расположения проводов на этих линиях очень часто те же, что и на линиях связи. Отличить их можно по количеству и типу проводов. На более-менее современных ЛЭП 0.4 кВ 4 основных провода (три фазы и ноль) и, иногда, несколько "фонарных" для питания освещения. Провода алюминиевые, гораздо большего сечения, чем телеграфная проволока (на старых линиях, до 1930-х годов, были медные провода, иногда сравнительно небольшого сечения). Также деревянные траверсы телеграфно-телефонного образца на ЛЭП 0.4 кВ встречаются редко, только в случаях "местной самодеятельности" электриков. На старых фотографиях низковольтные ЛЭП можно отличить по рамкам-уловителям, установленным под проводами на случай их падения с изоляторов. Что касается высоковольтных ЛЭП (6 кВ и более), то их, что старые, что новые, отличить от телеграфных не составит труда - на них применяются более толстые провода, более массивные и сложные изоляторы, более высокие и мощные опоры. На высоковольтных линиях обычно бывает 3 или 6 проводов (т. е. одна или две трёхфазные цепи).


    Воздушные телеграфные линии появились в районе 1840-го года. Обычно тут говорят про Морзе и линию на бутылочных горлышках (про горлышки по доступным мне данным, кстати, миф). Ещё есть версия, что идея воздушных линий принадлежит Павлу Шиллингу. Но, как бы сейчас выразились, в промышленную эксплуатацию такие линии впервые ввёл изобретатель Вильям Кук. Провода на линиях Кука были железные, как и на большинстве других ранних линий. Ниже показаны эскизы верхушек столбов и так называемые "бочки" Кука - одни из первых изоляторов для ВЛ. Справа также видны натяжители проводов с храповым механизмом - от этой детали быстро отказались за ненадобностью.

    Cooke Poles.jpg

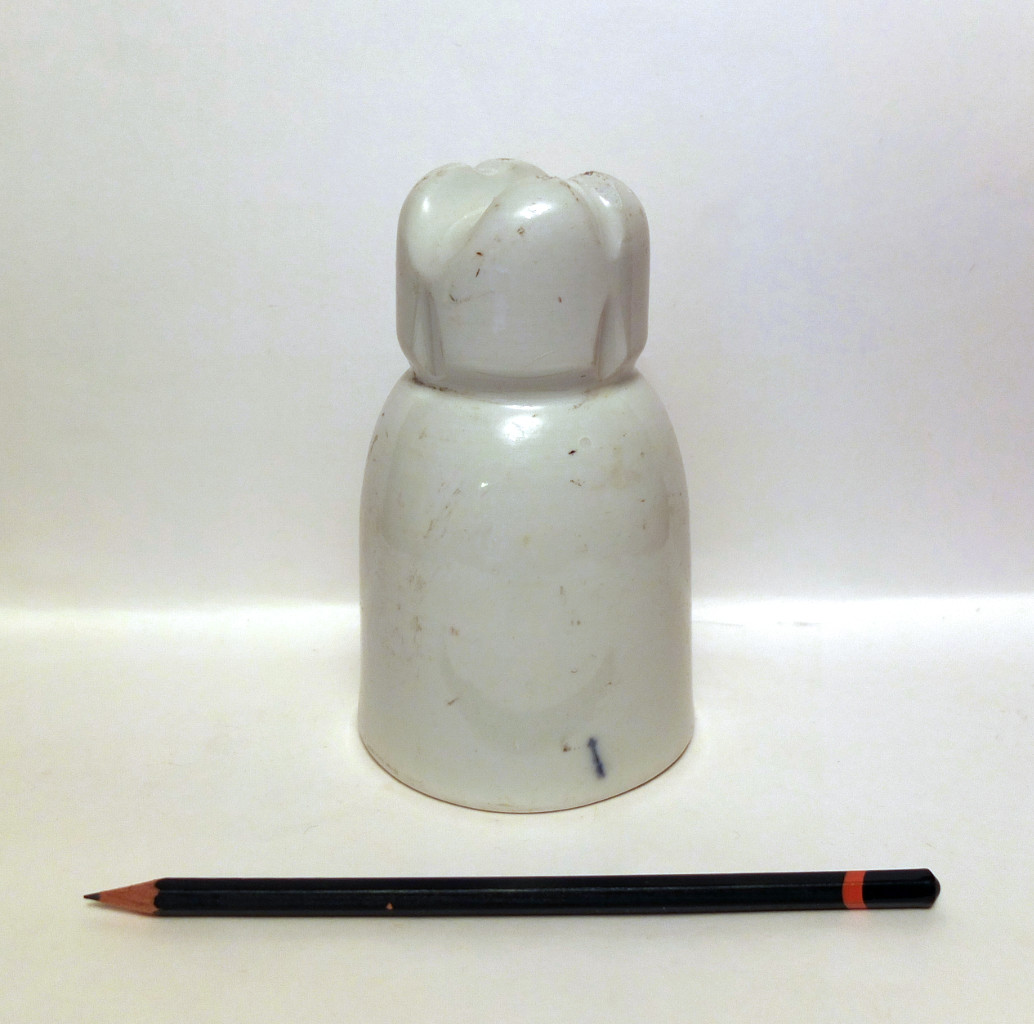

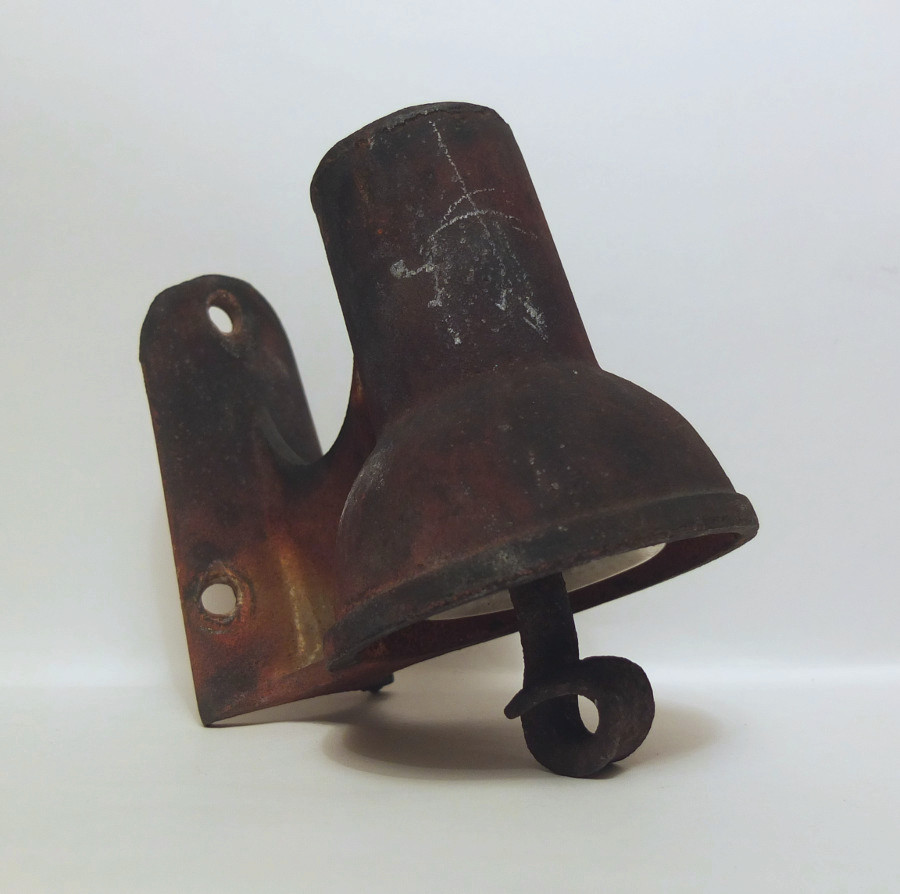

    Изолятор этого типа крепился к столбу скобой, а провод пропускался через отверстие. Конечно, такая конструкция не обладала высоким уровнем изоляции, что накладывало существенные ограничения на длину участка между станциями с аккумуляторными батареями (т. н. "телеграфного круга"). Поэтому инженеры сразу же стали искать лучшие альтернативы. В 1847-48-м году Вернер Сименс предложил изолятор типа Glocke (колокольчик), который монтировался на штыре, кронштейне или крюке, а провод привязывался проволокой к "шейке" наверху изолятора. Ниже показан более поздний, но принципиально схожий по конструкции изолятор французского исполнения и кронштейн для монтажа на деревянном столбе.


    Но и Glocke не вполне соответствовал требованиям. В сырую, туманную погоду внутренняя поверхность колокольчика увлажнялась, и происходила утечка тока от провода к штырю и по столбу в землю. Поэтому примерно в одно время (1857-58 г. г.) англичанин Латимер Кларк и начальник прусских телеграфов Франц фон Шовен предложили т. н. двухъюбочную конструкцию. Английский изолятор появился на год раньше, но был менее удачным, а вот немецкий Doppelglocke (двойной колокольчик) фон Шовена оказался настолько хорош, что с незначительными изменениями производится по всему миру и сейчас.


    На промежуточных опорах провод на изоляторах фон Шовена вкладывался в верхнюю канавку и привязывался к шейке проволокой. Также можно видеть сбоку головки выемки для дополнительного привязывания накрест, от которых чуть позже отказались за ненадобностью. На угловых опорах провод привязывался проволокой к шейке изолятора. После появления изолятора фон Шовена эволюция телеграфных изоляторов в значительной части свелась к экспериментам с методами крепления провода к головке.

    Были и существенно отличные конструкции изоляторов, как, например, известный изолятор Сименса в чугунной оправе, придуманный Вильямом Сименсом в 1853 году. Впервые эти изоляторы применялись на телеграфных линиях королевства Ганновер, затем в слегка изменённом виде в России и Пруссии, а с середины 1860-х они активно применялись в английских колониях, Турции, Персии и Латинской Америке. В целом эти изоляторы имели посредственные электрические характеристики. Они рекламировались как особо надёжные и антивандальные, хотя реально иногда наблюдалось растрескивание фарфоровой изолирующей вставки из-за деградации цемента, которым соединены части изолятора. Ниже показан вариант 1860-х - 70-х годов. Изолятор состоит из чугунного колпака, который служит одновременно кронштейном, фарфоровой вставки в виде стаканчика и якоря. Между собой детали соединены чаще всего серой с добавкой охры или другим составом.


    Изоляторы этого типа были двух разновидностей. Анкерные (шпанкопфы) и промежуточные. На анкерных провод крепился жёстко, а на промежуточных мог лежать свободно в крючке, либо со слабой привязкой.

    Что касается материалов, то чаще всего изоляторы линий связи изготавливались из фарфора или стекла. Фарфор делался из лучшего однородного каолина и всегда покрывался глазурью. В Великобритании также была в ходу так называемая каменная керамика, тоже покрывавшаяся глазурью (из такого материала изготовлены изоляторы Кука, показанные выше, например). В России, Европе и европейских колониях применялись преимущественно изоляторы из фарфора. В США с самого начала были больше в ходу изоляторы из стекла. Они по началу обладали худшими характеристиками, но были значительно дешевле. В очень редких случаях изоляторы изготавливали из эбонита.

    В следующем посте будет обзор по российским линиям.
    Сообщения объединены, 9 дек 2017, время первого редактирования 9 дек 2017
    Теперь расскажу кратко о телеграфных линиях в России.

    Первые магистральные воздушные линии в России появились в 1850-х годах. Их строила небезызвестная фирма Сименс и Гальске. Столбы использовались деревянные. Изоляторы и прочая арматура также сименсовские. Тут стоит отметить один момент. Точно пока сказать нельзя, но судя по имеющимся данным, Сименс собственного фарфорового производства в Европе по крайней мере до начала 1860-х не имел и заказывал изоляторы субподрядчикам. С начала-середины 1860-х годов линии стали строиться и своими силами, и чуть позже от услуг Сименс в этой области отказались.

    В 1860-х в России были приняты первые шаги к стандартизации телеграфного дела. Приняты конструкции столбов, арматуры, изоляторов. В основном, по прусскому образцу. Столбы применялись в подавляющем большинстве случаев деревянные. Для крепления проводов применялись кованные крючья, которые ввинчивались в столб в шахматном порядке (если проводов было мало - до 3-4 штук, то все они могли располагаться с одной стороны столба). Говоря более современным языком, применялись линии крюкового профиля. Вопреки распространённому заблуждению, "классические" деревянные перекладины-траверсы тогда в ходу не были, и стали массово внедряться в России только в 1920-х годах. Траверсы вообще применялись, но чаще металлические, и почти только на городских телефонных линиях с большим количеством проводов (примеры можно легко увидеть на старых фотографиях). Иногда на многопроводных магистральных линиях ставили по два столба рядом и соединяли сверху и снизу перекладинами, на которых тоже размещали провода (на штырях). Ниже показаны типичные конструкции столбов магистральных линий связи в 1860-х - 1920-х годах. С конца XIX века также стали применять рельсовые пасынки для продления срока службы столбов на ЖД.

    Обыкновенный столб на рельсовых пасынках:

    столб с перекладинами:

    Городской столб с траверсой-"лирой":

    Провода на магистральных телеграфных линиях в ранний период были, как правило, железные, из мягкой отожжённой проволоки диаметром 4-6 мм. Реже применялись бронзовые и медные провода. Позже стали внедрять биметаллические провода со стальным сердечником и медным покрытием.

    До 1865-го года в России применялись различные типы изоляторов, как с одной, так и с двумя юбками. Была также более-менее стандартная модель, представлявшая из себя улучшенную конструкцию прусского изолятора середины 1850-х. В 1864-м и 70-м году были приняты новые стандартные изоляторы для государственных телеграфных линий, разработанные комиссией Телеграфного Департамента (Фиг. 8, 9, 19). За основу была взята конструкция Doppelglocke фон Шовена, которая с 1862-го года применялась в Пруссии в качестве государственного образца. Отличие было в высоких ушках с отверстиями, которые применялись для дополнительной фиксации провода чекой. Изоляторы этой конструкции производились до 1930-х годов. Однако, в качестве стандартных для государственных линий они продержались только до 1883-го года, когда вместо них стали применять изоляторы без ушек (Фиг. 11, 12).
    На рисунке выше показаны основные виды столбов, изоляторов и арматуры Российской империи, а также методы привязки проводов. Фиг. 6 и 7 - так называемые ревизионные кронштейны, применявшиеся для проверки целостности проводов ("прозвонки тестером"). Изоляторы на фиг. 11, 12 стали производиться с середины-конца 1870-х годов, в 1883-м году с незначительными изменениями приняты в качестве государственного стандарта и производились до конца 1930-х годов.

    Изоляторы для линий связи выпускались трёх основных типоразмеров. "Большой телеграфный" для проводов диаметром 5-6 мм, "малый телеграфный" для проводов диаметром 4 мм и "телефонный" для проводов диаметром 3 мм и меньше. "Телефонные" изоляторы применялись на городских телефонных линиях, откуда и название. Выпускали также уменьшенную модель телефонного изолятора для крепления проводов на стенах и различные специальные модели.


    Изоляторы с ушками и без, малого и большого образца (фабрика бр. Корниловых):


    В 1920-х годах НКТП начало массовую реконструкцию линий связи. В частности, были внедрены новые, более экономичные конструкции столбов по американо-канадскому образцу. То есть "классические" столбы с "перекладинами":
    Сначала выпускались траверсы двух видов - телеграфные на 6-8 штырей с равными расстояниями между штырями и телефонные на 8 штырей, расположенных группами по два. Позже от первого варианта отказались. Изначально планировалось использовать штыри из консервированной древесины и специальные изоляторы под них по американскому образцу, но потом от этой идеи отказались, оставив только железные штыри. До конца 30-х годов основные модели изоляторов были те же, что и в дореволюционные годы. Изоляторы старого образца получили обозначения НКТП (серия "ТФ" с индексами 1, 2, 3, 4, где цифра обозначала размер изолятора). С конца 30-х стали применяться изоляторы облегчённой конструкции, которые выпускаются с незначительными изменениями и в настоящее время .
    Изоляторы ТФ-2 и ТФ-1 (малый и большой телеграфный по дореволюционным нормам), 1920-е - 30-е годы:
    Здесь форма ещё по царскому стандарту.

    ТФ-1 ("новый" вариант, 1947 год выпуска) и ТФ-2 (вариант 50-х годов):
    Здесь форма уже "новая", облегчённый вариант. ТФ-2 "нового" типа практически не отличается от современных изоляторов ТФ-20 для низковольтных ЛЭП (с 60-х годов серия "ТФ" имеет идексы 20, 18, 16, 12 для низковольтных ЛЭП, где цифра обозначала диаметр штыря).



    Что касается производителей, то в ранний период (до 1890-х годов) в России основными производителями изоляторов были фабрики Корниловых (с 1862-го года) и Кузнецова (с середины-конца 1870-х). Кроме того, в начале 1860-х Сименс и Гальске открыли завод для производства изоляторов в Городке Новгородской губернии. С 1880-х - 90-х количество производителей изоляторов стало стремительно увеличиваться. Некоторые крупные фабрики: Бердников и Ко, Друцкий-Любецкий в Чмелеве (Польша), Ессен, завод "Изолятор" Екатерины Чоколовой в Москве (с 1899 года), фабрика Перевалова. Особенно массовое производство было у Кузнецова и Корниловых. Также производились стеклянные изоляторы. Они больше применялись на низковольтных ЛЭП, хотя на линиях связи тоже встречались. Некоторые фабрики: Нечаева-Мальцова, Ливенгофское общество стекольных и пробочных производств, Донецкий Бутылочный Завод, фабрика Евграфа Голубева, фабрика "Лезавичи" в Псковской губернии.
    Сообщения объединены, 9 дек 2017
    Ещё в дополнение о крючьях и прочей арматуре. В России на линиях крюкового профиля с большими и малыми телеграфными изоляторами до конца 1920-х годов применялись кованные крючья квадратного сечения, как показано на Фиг. 4 выше. Всего было три варианта этих крючьев, но разница в размерах весьма незначительная, и чаще всего отличить их не представляется возможным. Крючья этого типа применялись также на низковольтных ЛЭП. Для изоляторов меньшего размера применялись крючья круглого сечения. С конца 1920-х годов для изоляторов большого и малого типоразмера стали применять круглые крючья. На линиях с траверсами для крепления изоляторов применяли железные штыри двух основных типоразмеров (в зависимости от размера изолятора). Изоляторы крепились на крюках и штырях посредством пакли, гипса, серы, реже - портландцемента или свинца. В России применялась почти только пакля, хотя другие виды крепления бывали на низковольтных сетях.

    Крюк дореволюционного образца квадратного сечения:

    Телеграфный изолятор на крюке дореволюционного образца:

    Крюки этой модели ещё во всю встречаются на низковольтных ЛЭП или остатках телефонных линий советского периода, как и старые изоляторы, так как была практика их повторного использования при ремонте или сносе линий связи. Вообще, срок "жизни" деревянного столба был от 5 до 25 лет (реально, правда, некоторые и гораздо дольше выстаивали) в зависимости от пропитки и местности, и арматура с изоляторами могли "пережить" несколько столбов.
    Сообщения объединены, 9 дек 2017
    Тут есть небольшой нюанс. Телеграфная связь с Индией через Турцию была уже в начале-середине 1860-х годов. Но качество её было хуже некуда. Поэтому решили в 1867-м году строить так называемую Индо-Европейскую телеграфную линию, которую строили, кстати говоря, Сименсы. Владельцем этой линии была Индо-Европейская телеграфная компания. Однако, быстро нашёлся конкурент в лице Submarine Telegraph Co., которые стали строить через Гибралтар, Мальту, Суэц и Красное море свою собственную подводную линию. Обе линии были закончены в 1870-м году. Индо-Европейская - чуть раньше, но случился эксцесс, из-за которого пришлось переделывать почти 200 км линии. При том обе линии поначалу работали с серьёзными перебоями. Однако, в результате наземная Индо-Европейская линия оказалась надёжнее и оттянула на себя основную часть индо-европейской корреспонденции.
    Сообщения объединены, 9 дек 2017
    P. S. если у Вас есть какие-то вопросы по деталям телеграфных линия или ЛЭП, пишите - отвечу в меру знаний. Кто производитель, каких годов, для чего применялись, и т. д.

    Последние данные обновления репутации:
    zunder1: 1 пункт (+) 9 дек 2017
    Юлиа: 1 пункт (Большое спасибо за такое интересное и подробное разъяснение!) 9 дек 2017
    Последнее редактирование: 9 дек 2017
    rar-archive, Uss, Pfeffer и 8 другим нравится это.
  11. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Большое спасибо. Те с Вашей помощью можно определить находки по этой тематике, подскажете производителя ну и насколько образец редкий и примерно оценить его?
    А чего еще из того что встречается на просторах России нет в вашей коллекции?

    Wolf09 нравится это.
  12. Offline

    Телеграфист Приказный

    Регистрация:
    9 дек 2017
    Сообщения:
    25
    Спасибо SB:
    76
    Отзывы:
    4
    Страна:
    Russian Federation
    Из:
    Галактика "Млечный путь"
    Интересы:
    история телеграфа и ЛЭП
    Да, подскажу, если знаю (так как белых пятен в этой теме достаточно). Ну и, если что, я занимаюсь в основном именно элементами воздушных линий, т. е. изоляторами, крепежом, столбами и прочим. В станционной части (ключах, телеграфных аппаратах и прочем) особенно детально не разбираюсь.

    Много чего нет. Я собираю очень выборочно - в основном только то, что мне интересно с исторической точки зрения. Особенно меня интересуют любые модели до 1883-го года, т. е. изоляторы в чугунной оправе, как я выше показывал, с чугунными оголовками (не современные опорные, а именно телеграфные - у них юбка такая же, как у обычных телеграфных, но на головке чугунный колпак), большие изоляторы с ушками (но только определённого вида). Больше всего меня интересует то, что изображено на рисунке ниже на фиг 44 и 45 (размеры 98х88 и 155х90 мм соотвтественно) - таких у меня нет, и я очень их ищу. 46 и 47 имеются (например, в исполнении Корнилова они показаны в сообщении выше), но их я тоже собираю, так как есть некоторые отличия по годам выпуска и фабрикам.

    Сообщения объединены, 9 дек 2017, время первого редактирования 9 дек 2017
    Добавлю немного картинок.

    Российский фарфоровый изолятор 1860-х годов, сделанный по образцу прусского изолятора Борггрева.
    До 1864-го года крюк использовался круглый. Известно, что по крайней мере одна партия изоляторов этого типа была изготовлена из стекла.

    Большие телеграфные модели 1870-го года Корниловых и фабрики Сименс-Гальске в Городке (клеймо - дата в круге):

    Изоляторы Кузнецова (конец XIX - начало XX века):

    "Сибиряки" - фабрика Щелкунова и Метелева (бывшая Перевалова):

    Стеклянные изоляторы российских фабрик (конца XIX - начала XX века):
    Эти изоляторы были порядочно распространены в низковольтных электросетях, так как стоили дешевле фарфоровых, а требования к качеству изоляции не такие жёсткие, как на линиях связи.

    Разнообразие форм - Италия, Франция, Германия, Россия, Бразилия (у всех двойная юбка):

    Для сравнения, как выглядит ранний высоковольтный изолятор (типа "Дельта" завода Heinrich & CO.):
    Напряжение 15 кВ.

    Ну и ещё рисунок, иллюстрирующий, как использовались ревизионные кронштейны:

    Последние данные обновления репутации:
    PaulZibert: 1 пункт (Спасибо за интересный материал! Добро пожаловать на SB!) 11 дек 2017
    Последнее редактирование: 9 дек 2017
    avanov, rar-archive, Pfeffer и 7 другим нравится это.
  13. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Каталог (прейскурант) фирмы Сименс и Гальске в музее Дворцовый телеграф
    взято http://photo.qip.ru/users/volchara39/200882092/215875236/#mainImageLink
    Сообщения объединены, 9 дек 2017, время первого редактирования 9 дек 2017

    русский телеграфный аппарат обр 1910 года - рисунок из немецкого каталога советских средств связи во 2 мировой войне (из фонда радиомузея Громова)
    Сообщения объединены, 10 дек 2017
    0_1476a0_930aa336_XXXL - копия.jpg

    PaulZibert, Дождевой Земляк и Wolf09 нравится это.
  14. Offline

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.371
    Спасибо SB:
    81.074
    Отзывы:
    1.215
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского
    Мирные переговоры в Брест-Литовске. Телеграфист посылает сообщение с мирной конференции в Брест-Литовске


    Мирные переговоры в Брест-Литовске. Русский телеграф Брест-Петроград. В центре секретарь делегации Л. Карахан, рядом с ним капитан В. Липский


    rar-archive, Дождевой Земляк и AV66 нравится это.
  15. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Прокладка подземного кабеля. За 150 лет ничего не изменилось

    Сообщения объединены, 10 дек 2017, время первого редактирования 10 дек 2017
    Телеграфный ключ производства Петербургского завода Сименс и Гальске.

    ищу такой же ( конструктивно , не обязательно этого производителя)



    viber image.jpg
    Сообщения объединены, 10 дек 2017
    группа командиров связистов на занятии по изучению работы телеграфного аппарата. Калуга 1943

    2794_1549215902_big (1).jpg

  16. Offline

    STEH Золотой

    Регистрация:
    17 июн 2009
    Сообщения:
    4.613
    Спасибо SB:
    9.553
    Отзывы:
    257
    Страна:
    Italy
    Из:
    Гондурас
    Интересы:
    Интересные
    :rolleyes-67: где ж вы раньше были со своей темой! находил в лесу несколько необычных изоляторов, даже клеймо не удосужился посмотреть :sad:

    Wolf09 нравится это.
  17. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб


    аппарат 1936 года выпуска- точная копия модели 1910 года, не специалист и не отличит если нет шильды.
    (фото
    ОВИК "Связист" [​IMG])

  18. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб

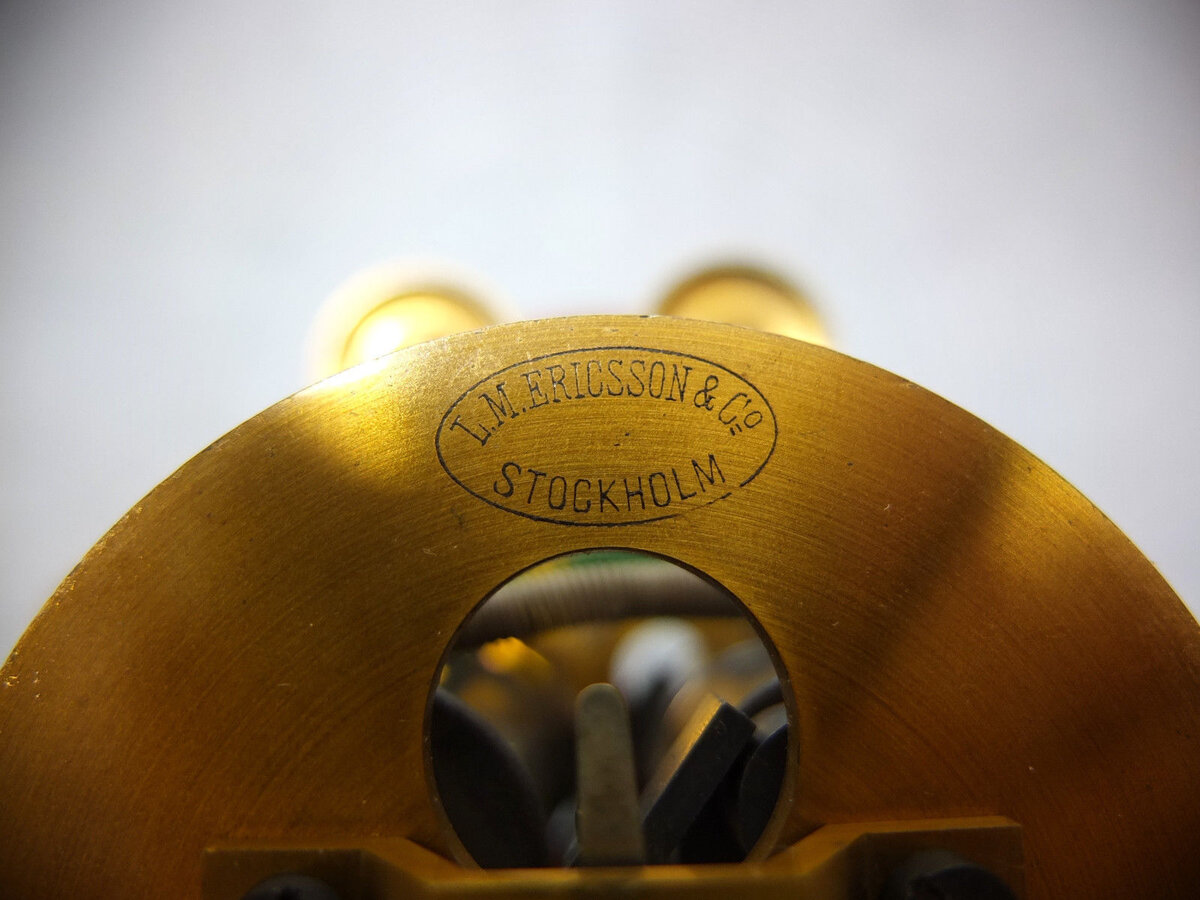

    Телеграфное реле начала века Ericsson, продажа на ебае за 450 евриков всего.
    отмыли, почистили и сверху стеклышко поставили.
    наверняка на наших телеграфах в заначках среди хлама осталось что то подобное.... не спешите сдавать на цветмет

    s-l1600 (6).jpg s-l1600 (7).jpg s-l1600 (8).jpg
    Сообщения объединены, 11 дек 2017, время первого редактирования 11 дек 2017
    не совсем в рамках темы но суровые немцы что то нашли гламурное в телеграфе.
    кто переведет текст???

  19. Offline

    Дождевой Земляк Команда форума

    Регистрация:
    26 апр 2014
    Сообщения:
    9.649
    Спасибо SB:
    29.048
    Отзывы:
    626
    Страна:
    Belarus
    Из:
    Смоленская губерния
    Интересы:
    Реставрация
    Drahtlose Telegraphie.
    Auch Herzensangelegenheiten
    Können elektrisch sich verbreiten.

    Беспроволочная телеграфия (радиотелеграфия).
    "Даже любовные вопросы, могут передаваться на расстояние с помощью электричества".

    Людмила33 нравится это.
  20. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    559
    Спасибо SB:
    1.548
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    не удержался что бы не показать картинку с еще одним устройством. которое вероятно может обнаружится где то.

    Телеграфный(телефонный) индуктор

    увидел на ебае такой в продаже - фирмы Сименс и Гальске

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]


    rar-archive, Николаич и Телеграфист нравится это.

Поделиться этой страницей
