    Пайка - нормальная технология для производства.
    прочность соединений у латунных, бронзовых изделий , спаянных на серебряный припой, очень хорошая.
    а какой вариант - точить из целиковой заготовки?

    Кстати , передняя часть пулеметов максим - кожух, состояла из трех частей. Соединение было резьбовое. но для увеличение прочности и герметичности при сборке тоже собиралась на припой, вероятно оловянный.
    это заводская технология для тысяч образцов.

    il2 нравится это.
  2. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]

    такое фото с сети.
    В Главном штаб (СПб) выставка "Фирма Фаберже в великой войне".( в 2016 году наверное)
    подпись "Аппарат телеграфный с надписью: "Телеграфъ въ Царском Селе". Латунь, медь, сталь, дерево. Фирма Фаберже, 1914."

    Каким боком относится к Фаберже - не знаю
    Может быть подарок от фирмы телеграфному ведомству?
    какая то нестандартная сборка, с круглым трансляционным реле Сименса.

    Музейщики вряд ли знают, да и зачем было ставить аппарат задней частью к зрителям. На верхней крышке просматривается надпись "Карл Фаберже" ?
    Сообщения объединены, 25 авг 2019, время первого редактирования 25 авг 2019
    Интересные раньше были устройства коммутации. Вставив перемычку можно соединить клемму А с В или С или В и С между собой. Все просто и красиво. но главное телеграфисту не запутаться и осуществить правильное соединение.

    Последнее редактирование: 25 авг 2019
    barukanec77, Воронино и il2 нравится это.
  3. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]

    Реконструктор Александр Зубкин в форменной одежде НКС СССР . 1939-1946

    Народный комиссариат связи СССР (НКС СССР, Наркомсвязь СССР) — центральный орган государственного управления СССР, в 1932—1946 годах ведавший вопросами организации и деятельности различных видов связи, в том числе почт и телеграфов. 15 марта 1946 года Наркомат был преобразован в Министерство связи СССР

    barukanec77 и il2 нравится это.
  4. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    97
    Спасибо SB:
    143
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Всем добрый день!!!! Появился в продаже такой аппарат. Хотелось бы узнать ваше мнение об шильдик. Всем СПАСИБО!!! Ссылку на торги мобильного не могу сбросить..

    15686216554698692934504337030833.jpg 15686401212633549189356648441874.jpg

    Последнее редактирование модератором: 17 сен 2019
    barukanec77 нравится это.
  5. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    а целиком фото есть - с цоколем, ключом, прибором? И что смущает в шильде?

    вот фото с первой страницы темы

    у вас год не разобрать. 1917? 1918?


    Последнее редактирование: 17 сен 2019
    barukanec77 нравится это.
  6. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    97
    Спасибо SB:
    143
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Добрый день! Фото полностью с торгового сайта OLX не в том формате, чтобы загрузиться сюда.... Эти фото мне продавец выслал отдельно. Смущает , что шильдик дореволюционный, а на задней стенке муфта оси главного колеса как у более поздних советских и сам столик с ключем и гальванометром 30-40х годов. Фото похоже на тот который в продаже на OLX
    Сообщения объединены, 17 сен 2019, время первого редактирования 17 сен 2019

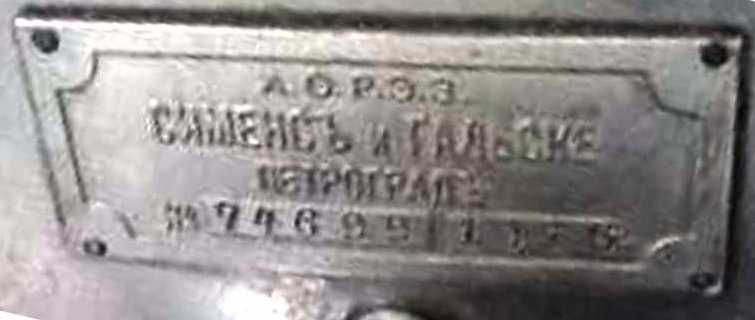

    Год на шильде 1916
    Сообщения объединены, 17 сен 2019
    Сообщения объединены, 17 сен 2019
    Извините с мобильного нормально не получается. Фото с бойцом это примерно такой в продаже на OLX


    Последнее редактирование модератором: 17 сен 2019
    barukanec77 нравится это.
  7. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]
    [​IMG]

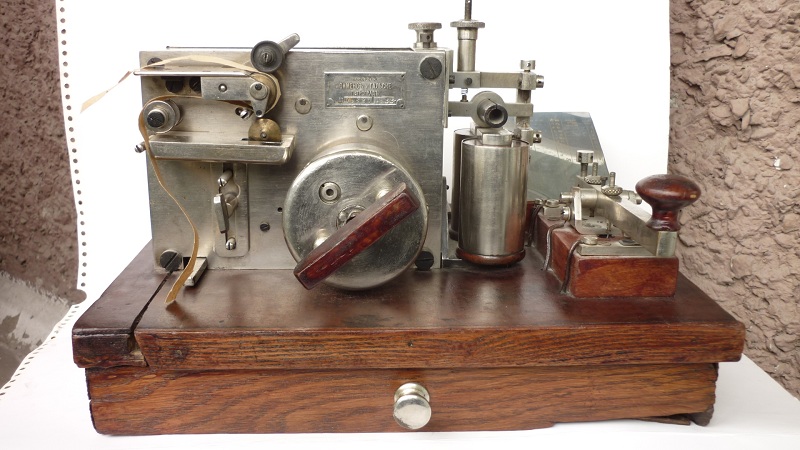

    вот эти фотографии на olx. но вы выставили фотографии другого аппарата?
    Сообщения объединены, 17 сен 2019, время первого редактирования 17 сен 2019

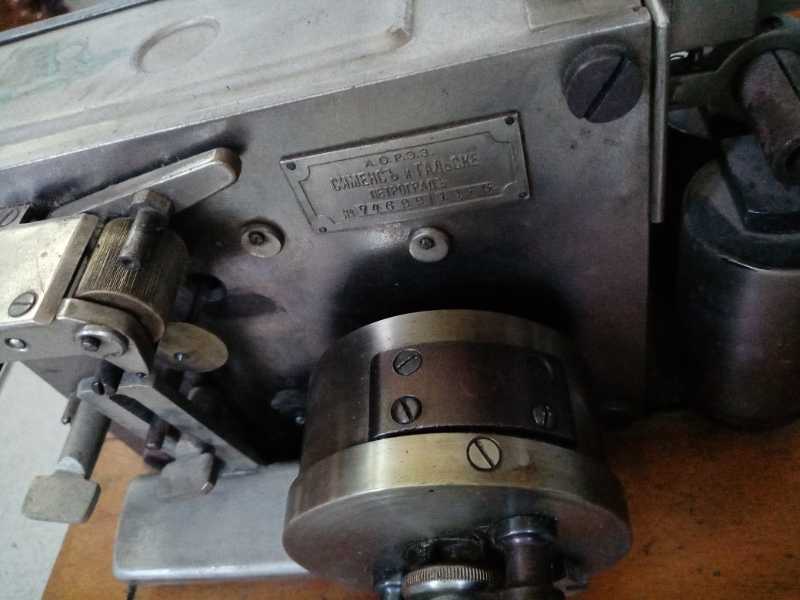

    хотя нашел и ваш
    [​IMG]
    [​IMG]

    [​IMG]

    если сравнивать с этим то похож
    [​IMG]

    цоколь вероятнее всего на ВОВ или позже у того который в продаже. По остальному сложно сказать - сами знаете что аппараты не раз ремонтировались. А так сам приемник военного исполнения с креплением под катушку для использованной ленты. что за выштамповка на верхней крышке - не встречал ранее. Шильда наверняка оригинальная.

    Последнее редактирование: 17 сен 2019
    barukanec77 нравится это.
  8. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    97
    Спасибо SB:
    143
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие

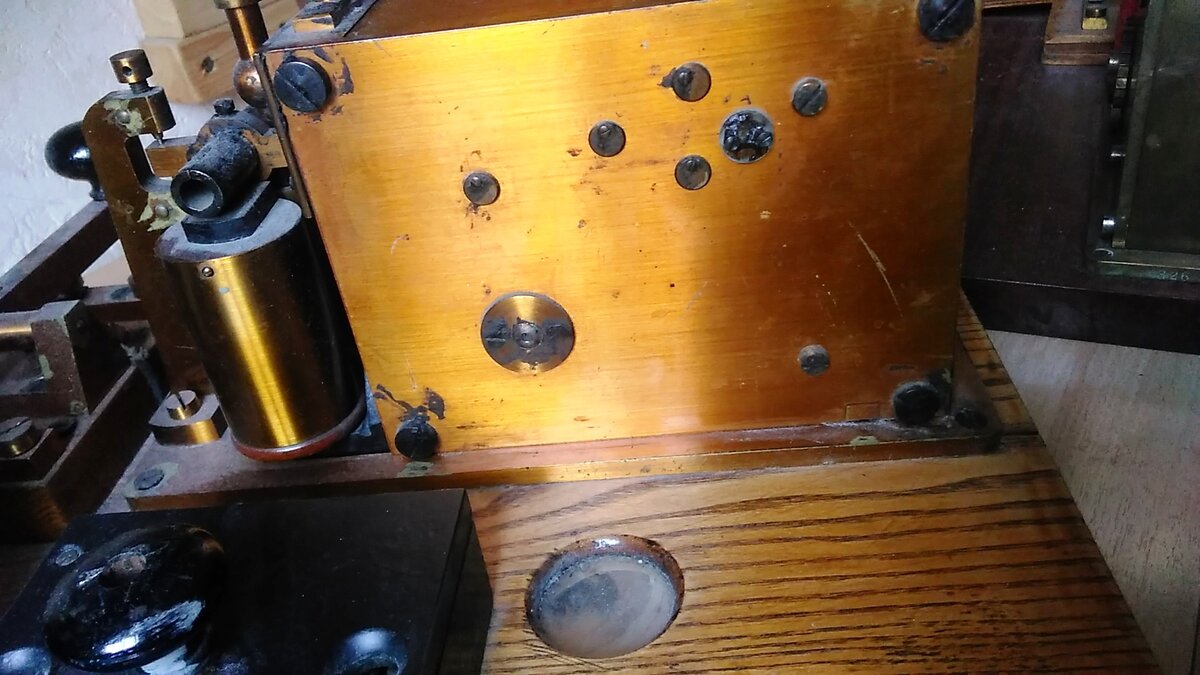

    На всех моих царских телеграфах на задней стенке нет такой сложной муфты скольжения как на этом. Просто отверстие в стенке по размеру вала главного колеса, а эта дополнительная муфта или втулка уже стоит на всех советских аппаратах. Вы встречали царский телеграф с такой втулкой?

    STEH нравится это.
  9. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]

    сейчас сложно сказать . может ремонт, замена шестерни- короче не знаю.
    вероятнее всего изнашивалось отверстие в боковой пластине и сделали дополнительное усиление этого узла. при этом при ремонте рассверливали царские аппараты. но это только версия
    Сообщения объединены, 17 сен 2019, время первого редактирования 17 сен 2019

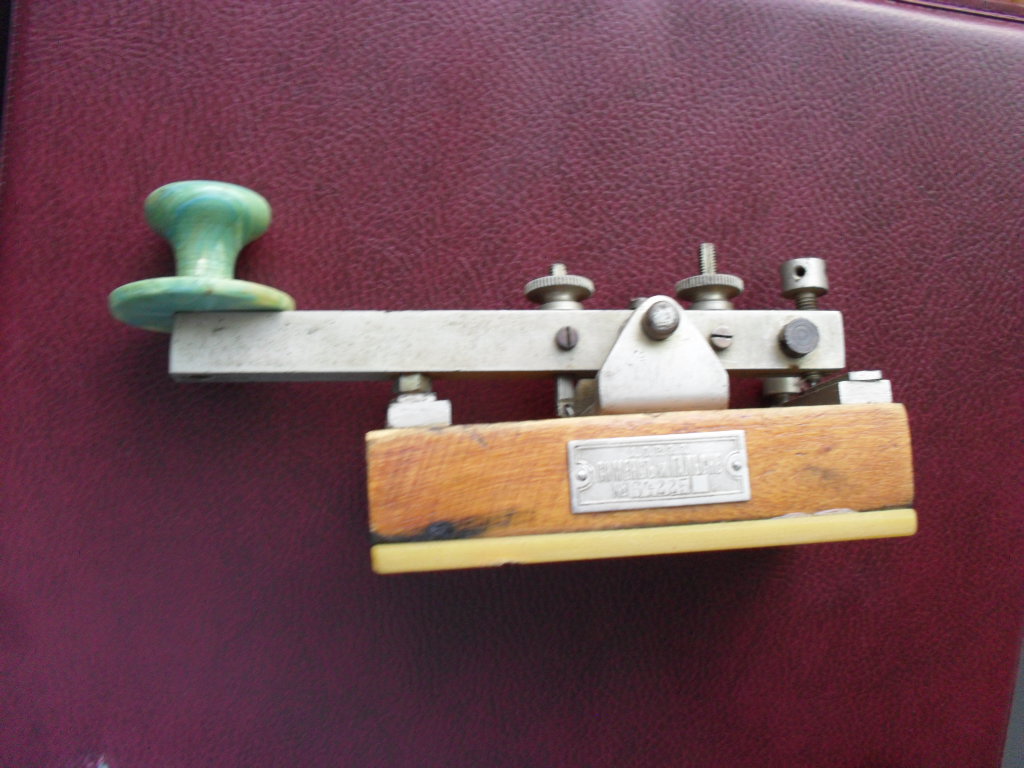

    попадалось такое фото , но тех ли годов ключ не знаю.
    SAM_2654.JPG SAM_2657.JPG

    Последнее редактирование: 17 сен 2019
    il2 нравится это.
  10. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    97
    Спасибо SB:
    143
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Не могу просчитать на каких условиях ставился просто штамп на боковине, а на каких условиях вешали шильдик???? Также насчёт ремонта очень мутно... Если так убирали закономерный износ, то нужно лепить такую втулку на обе стороны оси рабочего колеса. Валы царских колес в советские втулки не лезут, я проверял ...
    Сообщения объединены, 17 сен 2019, время первого редактирования 17 сен 2019
    Есть у меня сомнения, что шильдик это подделка...
    Сообщения объединены, 17 сен 2019
    Мое мнение, рад буду ошибиться, сон на царских шильдик не вешали, а штамповали номер и логотип. Шильдик вешали на советские, и на поддельные "царские" чтобы скрыть отверстия от советского шильдика...

    Последнее редактирование: 17 сен 2019
    PaulZibert и STEH нравится это.
  11. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Нет . это разбирали на сайте http://rt20.mybb2.ru
    про маркировку аппаратов Сименса, выпускаемых в Петербурге-Петрограде:

    а) № 0 -62672 . тиснение( а скорее гравировка) на корпусе, 8-ми угольник

    б) № 63847- 65688 шильда на 2 винтах( внутренних)

    в) № 72874 - и далее шильда на 4 винтах( внутренних)

    продавец аппарата 1916 года пишет что корпус не стальной - соответственно латунь хромированная.

    вот нашел фото сзади аппарата 1922 года что был выше - такая же сборка цоколя как и у продаваемого вроде?

    Последнее редактирование: 17 сен 2019
  12. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    97
    Спасибо SB:
    143
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Ну так 22 год это уже советы.... Там и втулка в наличии и гальванометр советский. Есл сможете, то покажите мне царский аппарат с шильдиком и без втулки на задней стенке. А то получается как "царский" шильдик, так и советская втулка рядом...

  13. Offline

    hsl9966 Новобранец

    Регистрация:
    19 мар 2019
    Сообщения:
    1
    Спасибо SB:
    1
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    военная связь
    Здравствуйте! В конце августа в Подмосковье прошел исторический фестиваль "Душоновские маневры". Была площадка по связи. Вот такой mem родился. 6e9pVeDcmsc.jpg

    AV66 нравится это.
  14. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    вы меня озадачили этим вопросом

    посмотрел свои ааппараты

    viber image.jpg
    viber image1.jpg
    вроде как все по родной сборке.
    покрыто лаком
    а сзади присутствует втулка. и тоже под лаком
    Сообщения объединены, 21 сен 2019, время первого редактирования 21 сен 2019
    [​IMG]

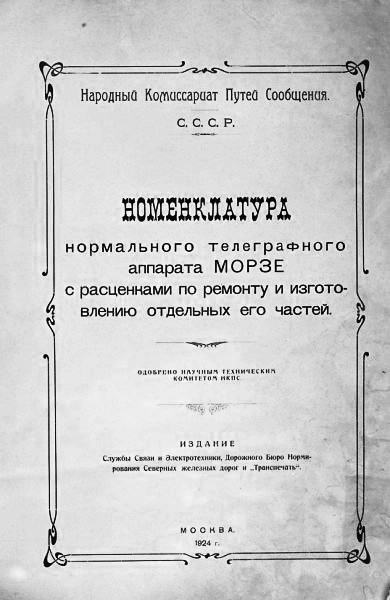

    посмотрел в чертежах - там этой втулки нет
    Сообщения объединены, 21 сен 2019

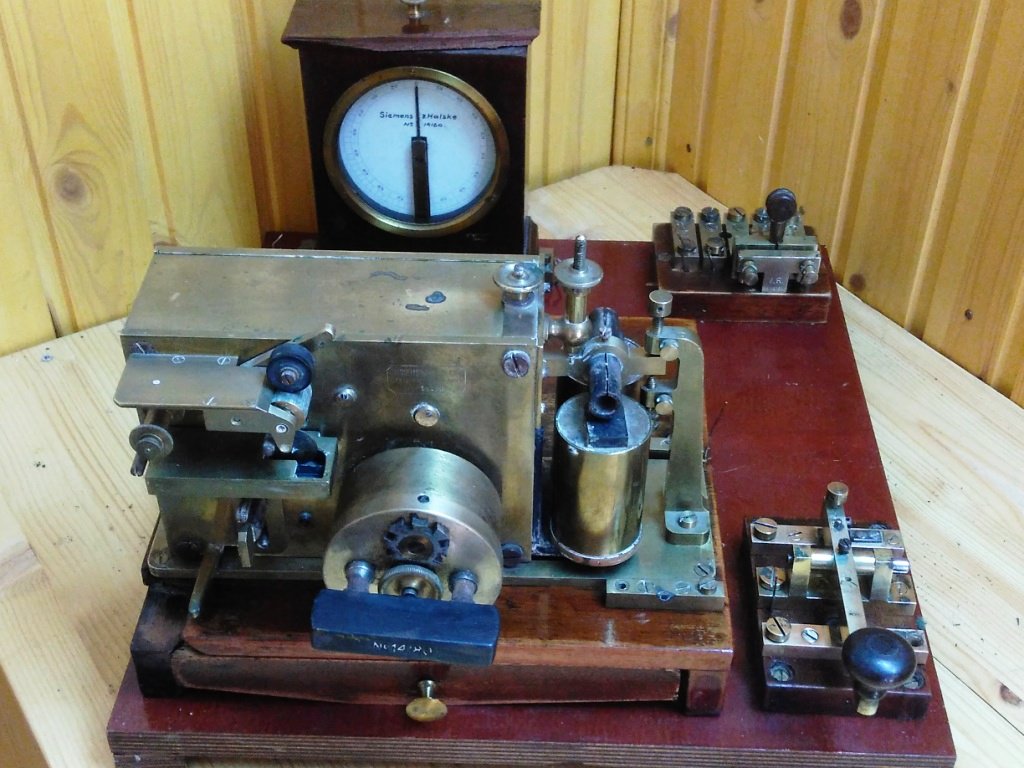

    теперь этот аппарат
    [​IMG]
    [​IMG]
    [​IMG]
    он был в ремонте в Финляндии, втулка есть
    Сообщения объединены, 21 сен 2019
    я остался при своем мнении, что это ремонт в советское время. или замена шестерни , которая шла комплектом с такой втулкой из за износа отверстия в задней пластине корпуса

    Последнее редактирование: 21 сен 2019
  15. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    97
    Спасибо SB:
    143
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Добрый день! Не спорю, что на мой вопрос вы пример привели, но я так и не смог найти год выпуска, а это важно, ну и на последнем сборняке штамп ваще не понятный ни по году ни по месту сборки. А фины могли С.Петербург писать еще очень долго... Точно не скажу но как образец принять трудно , да и втулка скольжения закреплена тремя винтами а везде по два..

    Последнее редактирование: 21 сен 2019
  16. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Финны ничего не писали, они использовали аппараты. доставшиеся от царского времени и просто ремонтировали их. надпись гравированная СПб- Берлин это до 1892 вроде года. когда было зарегистрировано АОРЭЗ СиГ.
    Пока кто то в архивах не отыщет данные по соответствию номеров аппаратов производства СиГ в Петербурге годам выпуска. можно только примерно догадываться. Ну и их служба почти сто лет - естественно проходил не один ремонт как в царское, так и в советское время.
    При относительно невысокой стоимости аппаратов в настоящее время и малом интересе к ним. вряд ли кому то надо "фуфлить" надписи на них.

    Так а вы купили тот аппарат. что был в ваших последних сообщениях?

    Последнее редактирование: 21 сен 2019
  17. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    97
    Спасибо SB:
    143
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Из последнего, что мог купить- это латунный советский без клейма и шильдика. Я его обсуждал, но брать не стал. Надоело собирать сборняки жду надеюсь на цельный аппарат!!!

    IMG_20190622_084837.jpg IMG_20190622_084858.jpg

    Последнее редактирование модератором: 11 окт 2019
  18. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Коллекция Алексея(Москва). Точнее ее малая часть - телеграфные аппараты. Не все отечественные , но все целиком выглядит солидно.
    [​IMG]
    Клопфер (телеграфный приемник). Завод имени Кулакова (бывший Сименс и Гальске). Выпуска 1926 года. От царского отличается только клеймом.

    [​IMG]
    Телеграфный аппарат Морзе. Год выпуска 1922.
    [​IMG]
    Телеграфный аппарат Морзе производства фирмы Midle (Французская республика). Выпускался в 1914-1918г. для французской армии. Отлично сохранился и полностью функционален)

    [​IMG]
    [​IMG]
    [​IMG]

    Кавалерийский облегченный телеграфный аппарат системы В.А. Ухина образца 1896 года (в других источниках 1895 года)
    Состоял на довольствии конно-саперных команд и саперных частей.
    [​IMG]

    Клопфер американского типа с ключом начала ХХ века.

    [​IMG]

    Телеграфный приемник производства Siemens & Halske (Berlin) (Германская империя). Дата 1890-е

    [​IMG]

    Телеграфный аппарат Ericsson, где-то 1885 год.

    фотографии с vk.com.

    Надеюсь, что Алексей присоединится к теме и даст подробные фотографии и комментарии. Ну и может сделает отдельную тему по своей коллекции полевых телефонов периода Первой мировой войны.

    Последнее редактирование: 11 окт 2019
    il2 нравится это.
  19. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    Дополнительные фото :Кавалерийский облегченный телеграфный аппарат системы В.А. Ухина образца 1896 года (в других источниках 1895 года)
    Состоял на довольствии конно-саперных команд и саперных частей.

    [​IMG]

    [​IMG]

    [​IMG]


    [​IMG]

    [​IMG]

    PaulZibert и il2 нравится это.
  20. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    560
    Спасибо SB:
    1.574
    Отзывы:
    30
    Страна:
    Russian Federation
    Из:
    СПб
    музей истории ДОСААФ. Минск.
    [​IMG]

    Есть в музее и множество других интересных экспонатов. Вот в углу стоит телеграфный аппарат системы Морзе. Образец 1870 года! Напряжение батарей для питания от 40 до 120 вольт. Дальность связи на двухпроволочной линии могла достигать 1 200 км. — рассказала хранитель фондов музея и экскурсовод Мария Матяш.
    https://minsknews.by/ot-telegrafa-x...oletov-chto-posmotret-v-muzee-istorii-dosaaf/

    Эх Мария,Мария . или просто Маша. только выпущен ваш телеграфный аппарат Лосиноостровским заводом вероятно перед ВОВ. А в остальном все верно, пиплы все схавают.Ohh
