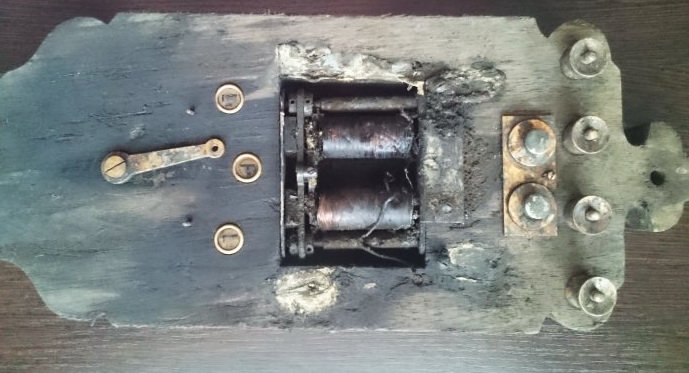

    Извиняюсь заранее, эта самоделка может иметь отношение к телеграфным аппаратам?

    barukanec77, Андрей Бутерман и Valdemar нравится это.
  2. Ads Master

    Отзывы:
    0

  3. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
  4. Offline

    xx22xx Фельдфебель

    Регистрация:
    22 мар 2019
    Сообщения:
    30
    Спасибо SB:
    88
    Отзывы:
    6
    Страна:
    Russian Federation
    Из:
    Костромская обл.
    Интересы:
    Антиквариат
    Ух ты! Похож. А что это и как называется?

  5. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Сообщения объединены, 22 мар 2019, время первого редактирования 22 мар 2019
    [​IMG]
    Сообщения объединены, 22 мар 2019
    почему самоделка - заводской коммутатор, точнее его остатки.

  6. Offline

    xx22xx Фельдфебель

    Регистрация:
    22 мар 2019
    Сообщения:
    30
    Спасибо SB:
    88
    Отзывы:
    6
    Страна:
    Russian Federation
    Из:
    Костромская обл.
    Интересы:
    Антиквариат
    Всё ясно. Большое спасибо!

  7. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб

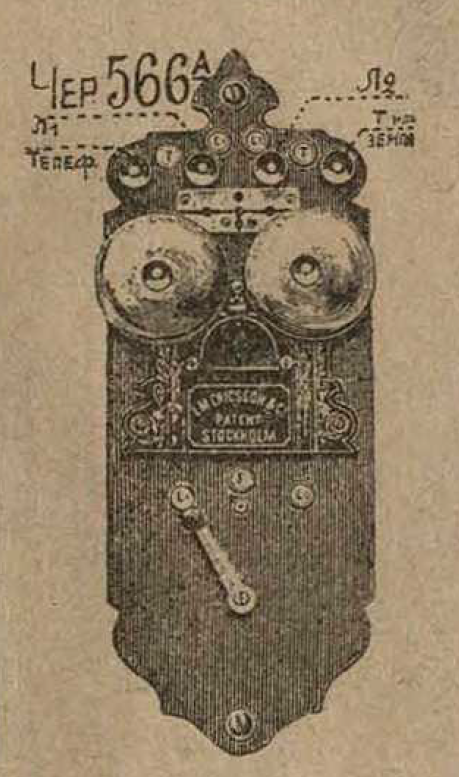

    не выкидывайте.. мне например интересно. хотя восстановить вряд ли возможно - кто то отодрал красивый шильдик на память и чашечки звонка.

    вероятно сделано в СПб на заводе Эрикссон , хотя может и в Швеции или на других заводах общества.
    в 1897 году в Санкт-Петербурге открывается фабрика Эрикссона. Внушительный комплекс зданий телефонного завода возводится в течение двух лет петербургским архитектором К. К. Шмидтом.

    [​IMG]

    и хорошая ссылка по продукции завода

    https://humus.livejournal.com/3920602.html

    [​IMG]

    • 1922 год, август— переименование всех 11 заводов, входящих в Государственный Трест : бывший «Эриксон» теперь называется Петроградский телефонный завод «Красная заря»;
    • 2012 год, март — прекращение деятельности предприятия, продажа недвижимости ОАО «НПК „Красная заря“», увольнение большинства сотрудников
    [​IMG]

    Последние данные обновления репутации:
    il2: 1 пункт 25 мар 2019
  8. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    Последнее редактирование модератором: 17 апр 2019
  9. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Шикарный судовой телефон с эсминца "Быстрый".
    вы считаете что его подняли с затонувшего корабля?. На корпусе обычно следы от нахождения в соленой воде.

    Андрей Бутерман нравится это.
  10. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    Ну так продавец утверждает... Меня еще смущает кривая заводская табличка (шильдик).

  11. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    хотя на металле вокруг шильдика есть следы действия воды. вероятно и поднят. Его чистили - наверно немного полировали, затем могли заново зачернить

  12. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    Стартовая цена 500$

  13. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    для того кто собирает по теме цена не большая. интересна цена продажи итоговая.

    kotov нравится это.
  14. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи

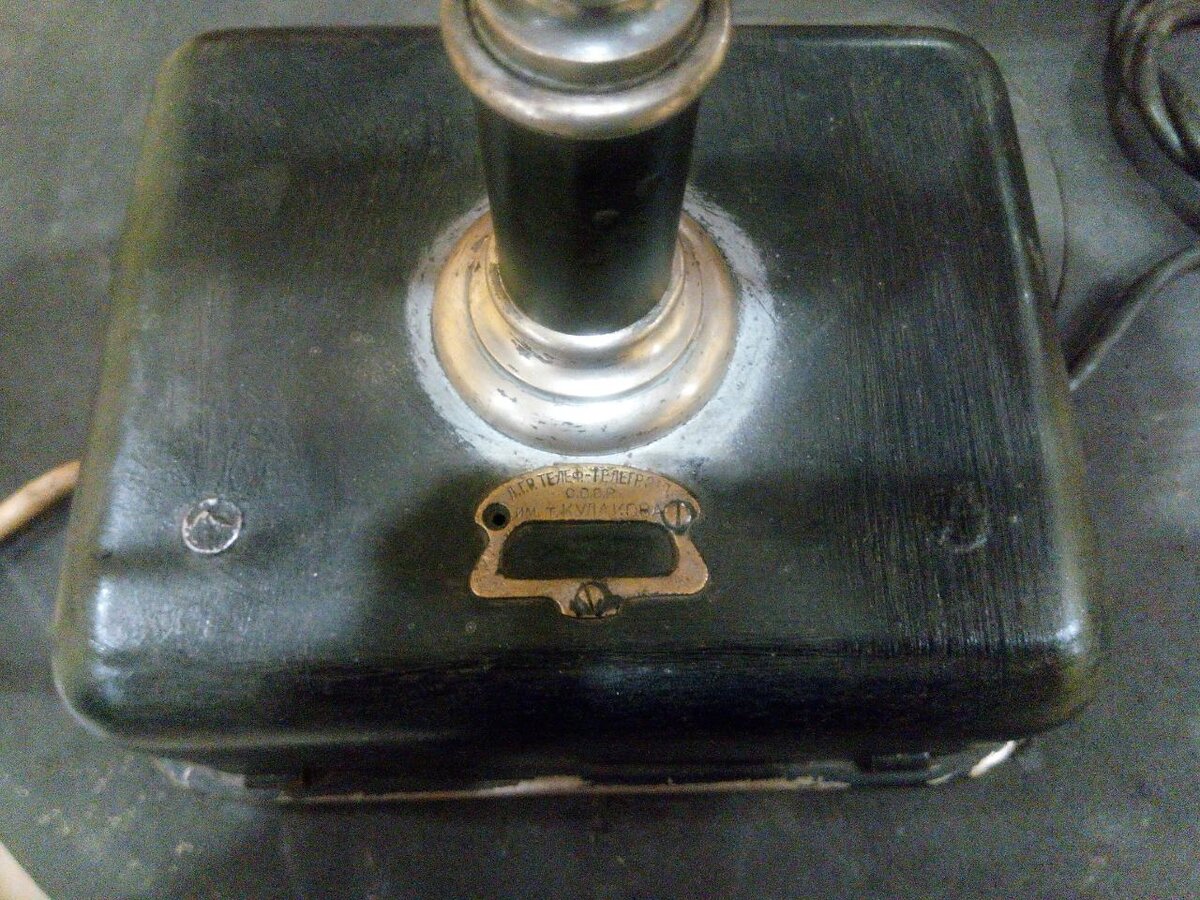

    Добрый день Друзья. Сегодня приобрел по случаю такой аппарат.... мм.jpg
    Сообщения объединены, 1 авг 2019, время первого редактирования 1 авг 2019

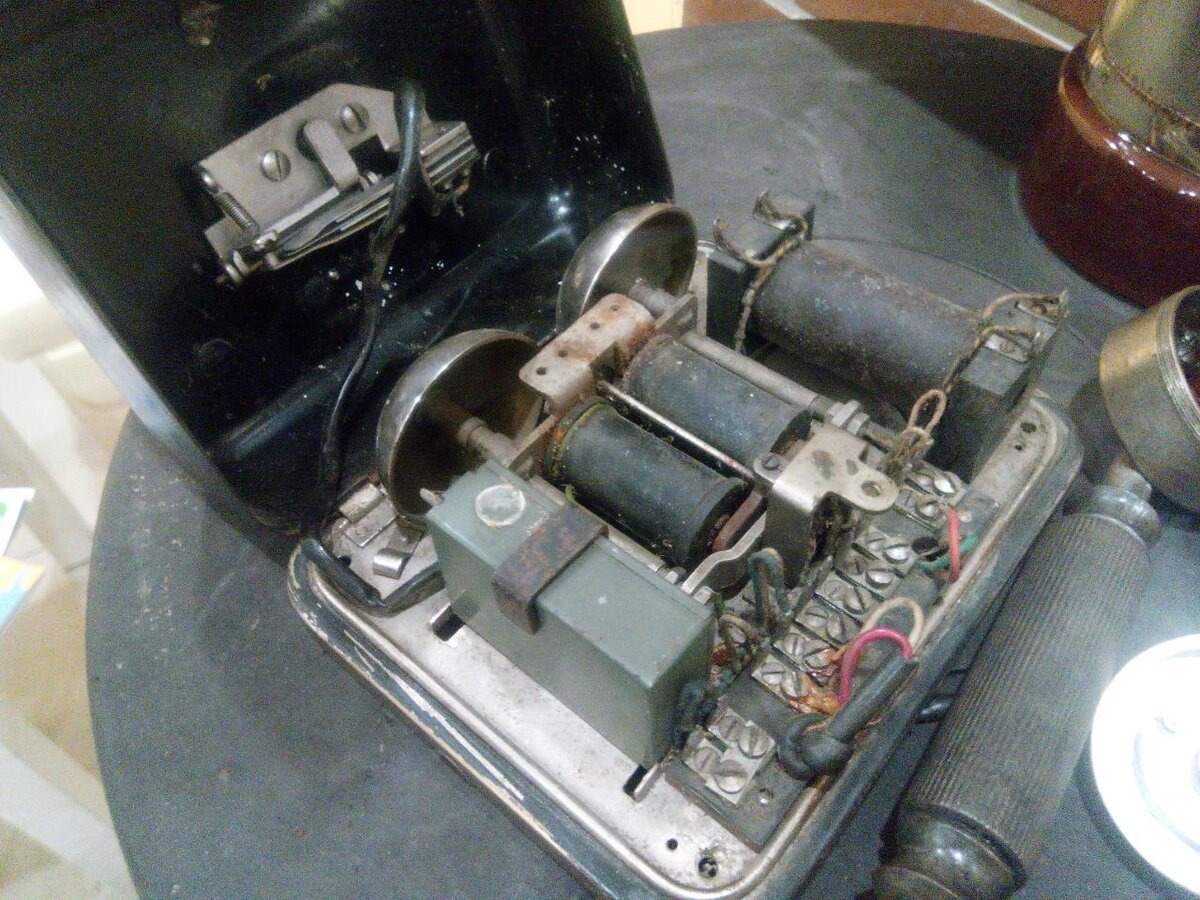

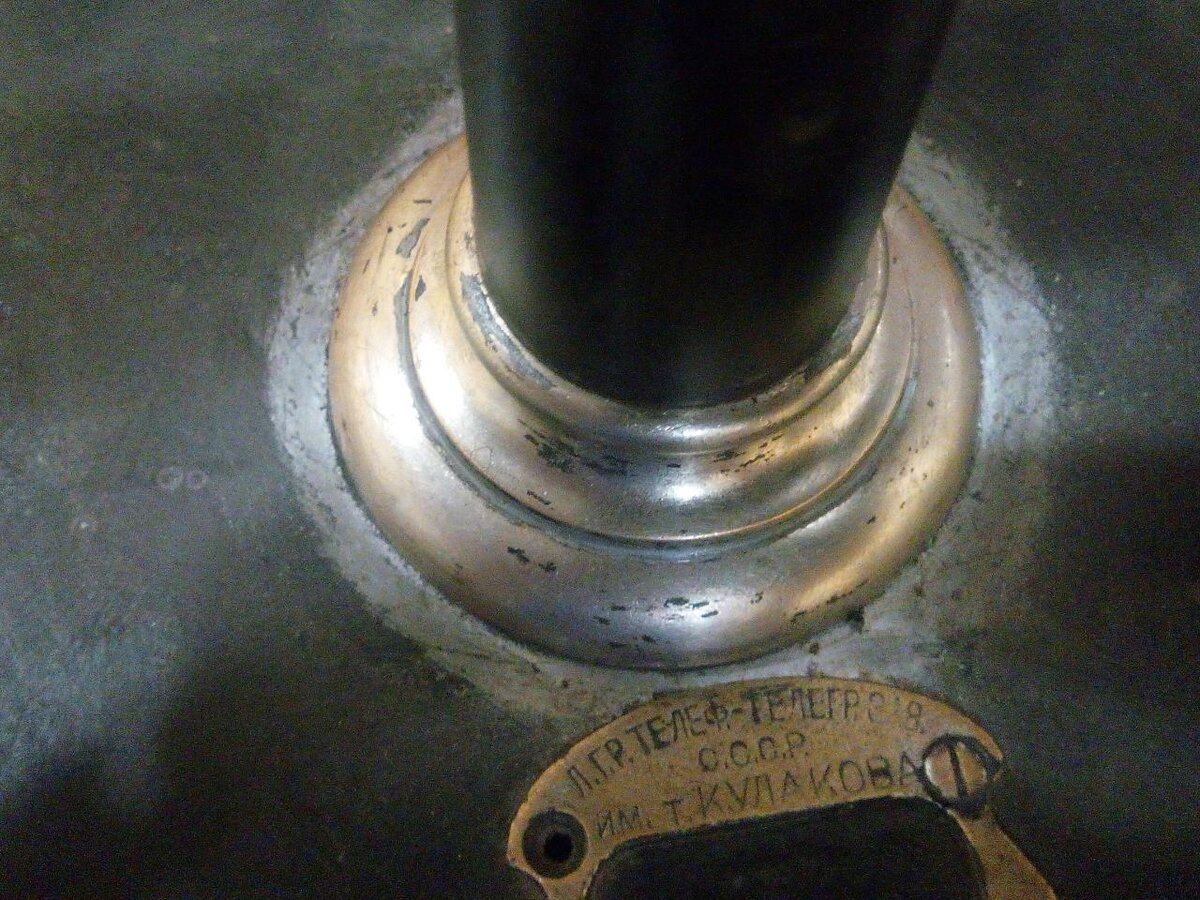

    Разобрал почистил и удивился. Все детали на месте и все кроме шнуров родные. Погуглил и нашел
    18.01.1919г. завод Гейслера национализирован... В 1922г. переименован в Петроградский государственный телефонно-телеграфный завод треста «Электросвязь» ВСНХ, в 1924г. – в Ленинградский государственный телефонно-телеграфный завод им. А.А. Кулакова, в 1927г. – в Ленинградский электромеханический завод им. А.А. Кулакова. (https://oboron-prom.ru/page,11,predpriyatiya-201-250.html)
    То есть аппарат выпущен между 1924 и 1927 годом.
    Судя по схеме он мог стоять в комплекте с телеграфным аппаратом морзе. Жду Вашего мнения на этот счет...

    мм.jpg изображение_viber_2019-08-01_19-50-57.jpg изображение_viber_2019-08-01_19-50-54.jpg изображение_viber_2019-08-01_19-50-55.jpg изображение_viber_2019-08-01_19-50-56.jpg изображение_viber_2019-08-01_20-10-20.jpg

    Последнее редактирование модератором: 2 авг 2019
  15. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    А можно увидеть схему? что значит в комплекте? подключен в одну линию?
    Сообщения объединены, 2 авг 2019, время первого редактирования 2 авг 2019

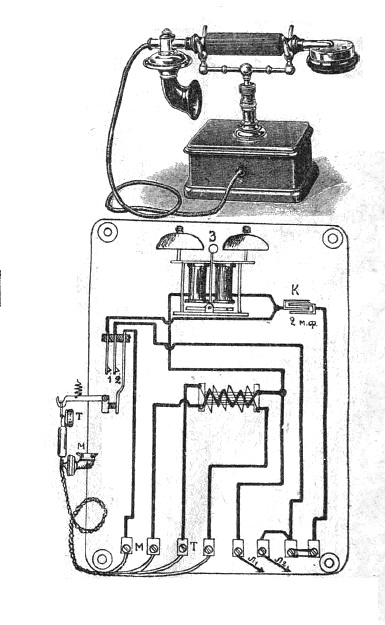

    [​IMG]

    Аппарат типа ЦБ, но на вашем как я понимаю нет кнопок вызова? они заглушены - на корпусе у вас есть какие то следы.


    Последнее редактирование: 2 авг 2019
    barukanec77 нравится это.
  16. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    Добрый день! Я написал " в комплекте", но только потому, что там нет места для крепления других деталей. Возможно, что комплект и не полный , но не могу найти на него родную документацию. Кнопки вызова заглушены алюминиевыми клепками, не понятно заводские или самопальные возможно вызов осуществлялся постукиванием по рычагу трубки . Вообщем хочу его восстановить, но без схемы ,это не имеет смысла....

  17. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    та схема что приведена выше как раз от вашего аппарата.
    без вызывных кнопок.
    которые вероятно заглушены при изготовлении.
    схема и устройство одинаковы как для настольных так и настенных аппаратов.
    вызов станции осуществлялся снятием трубки.
    они так и назывались. даже современные ЦБ - центральная батарея, где батарея питания находилась на станции в отличие от тех аппаратов. батарея и индуктор в которых размещались внутри самого аппарата. ( т.е. сбоку ручка которую крутили для вызова)

  18. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи

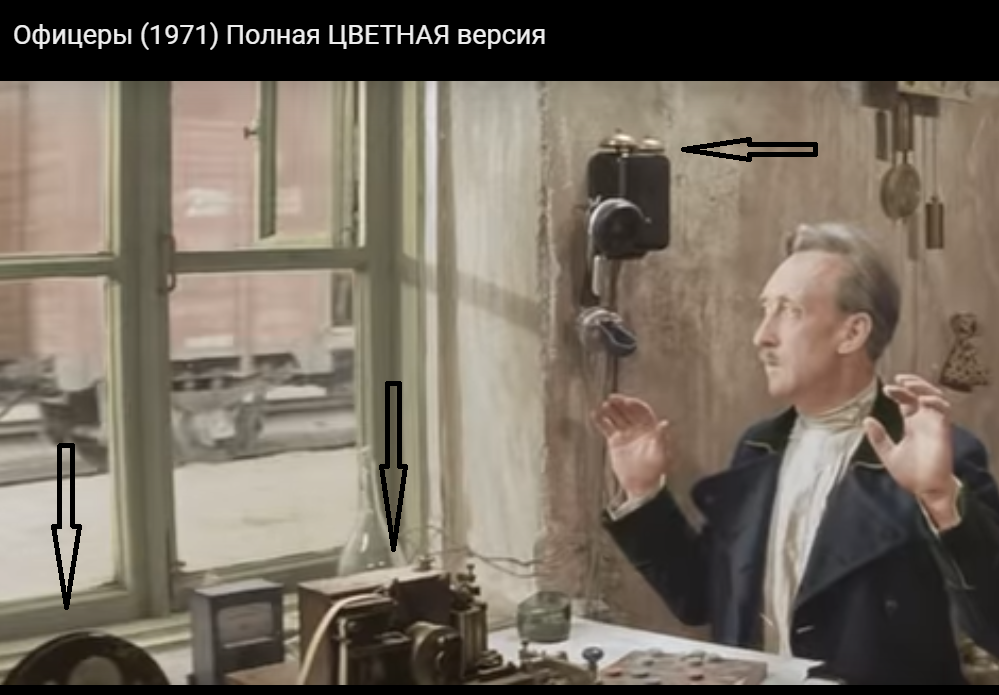

    797515-8e6694fef65c5b1782f6c7124bac8895.png Все таки хочется найти схему с вызывными кнопками. почему их две? На два абонента или на пару коммутаторов? По поводу пдключения к телеграфной линии есть схемы у Бобинского , че-то не могу его найти ... даю схему и описание похожих. 797519-9cb05acef5eaee0e28103786e83fafb6 (1).png 797518-70f14a897811b6de9e7d8d8638cf41f3.png
    Хотяесли нет грозоразрядника, то он мог эксплуатироваться только а малых расстояниях в изолированных от атмосферных явлений помещениях и кабелях...

    Последнее редактирование: 3 авг 2019
    barukanec77 нравится это.
  19. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    вы взяли описание полевого телефона Эриксон типа МБ.
    у вас аппарат типа ЦБ
    Сообщения объединены, 3 авг 2019, время первого редактирования 3 авг 2019
    Идея переложить часть работы телефонисток на абонентов витала давно, но попытка была осуществлена в Ленинграде, в 20-х годах.
    Вновь подключаемые абоненты получали аппарат с двумя кнопками. А и Б. При подъёме трубки они ничего не слышали, так как на обоих проводах в линии было напряжение +24В. Нужно было нажать одну из кнопок, при этом один из проводов линии замыкался на землю (к аппарату шёл заземляющий провод, обычно от водопроводной трубы) и специальный релейный статив сразу подключал к нужной станции.

    Зачем это было нужно? Предполагалось, что это снизит нагрузку на телефонисток и уменьшит время соединения.
    Но оказалось, что принципиально ничего не изменилось. Что владельцы телефонов слишком часто нажимают не на ту кнопку, говорят номер без буквы, конкретно тупят.
    Нагрузка на телефонисток и время на соединение не уменьшились, а даже увеличились.

    Поэтому от данной затеи быстро отказались. И осталось о ней в старых книжках, в редких аппаратах с двумя кнопками и в корпусах с двумя заглушенными отверстиями...
    http://www.rt20.getbb.ru/viewtopic.php?f=40&t=101421
    Сообщения объединены, 3 авг 2019
    [​IMG]

    Последнее редактирование: 3 авг 2019
    il2 нравится это.
  20. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    и еще с той же темы с форума http://rt20.mybb2.ru

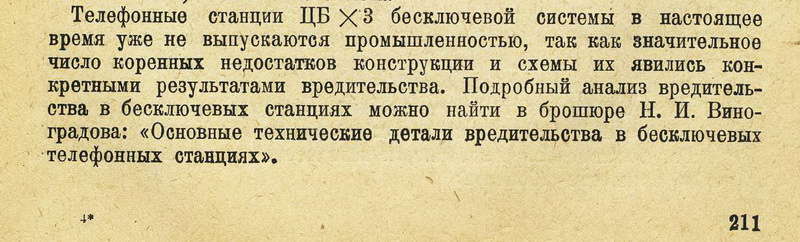

    советские телефонные станции были самые лучшие в мире но кругом были враги и вредители...

    [​IMG]

    из книги "Элементарный курс общей телефонии и телефонных станций ручного обслуживания" 1934 год

    il2 нравится это.
  21. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб

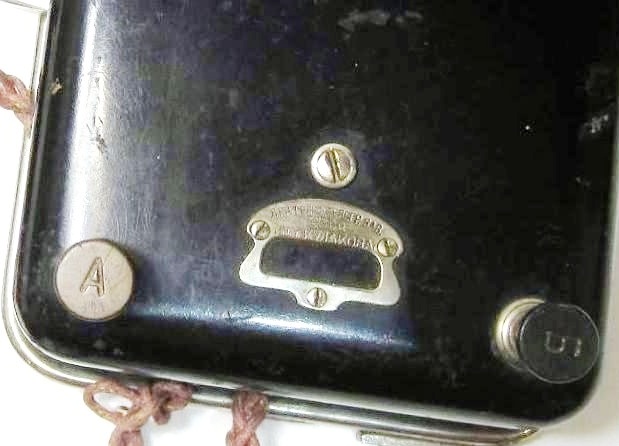

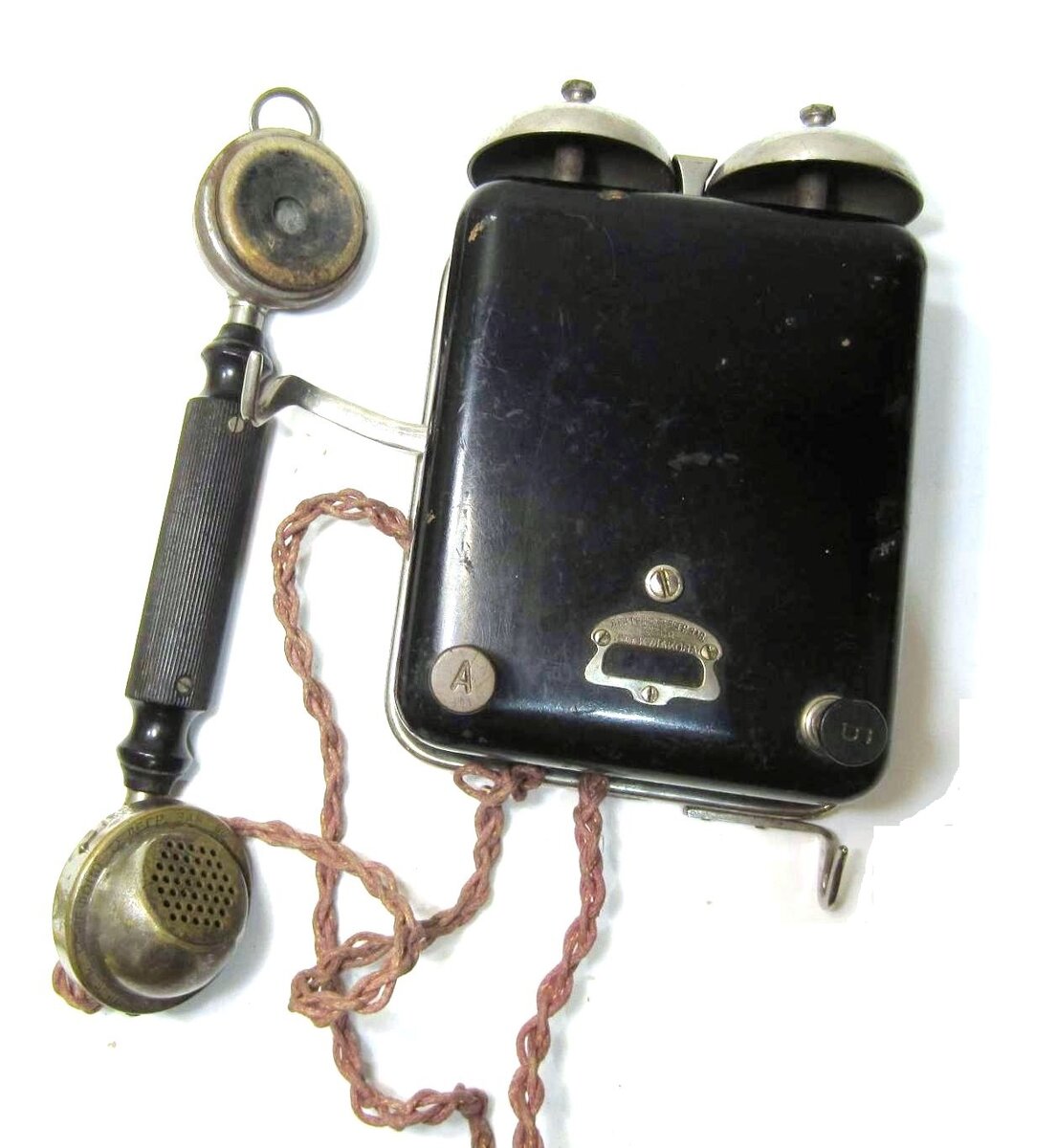

    и заканчивая вопрос об аппаратах типа ЦБ 1924-27 годов
    настенный аппарат и кнопки крупнее.

    123450942.jpg 123450942 - копия.jpg




    посмотрел кстати по прейскуранту завода Гейслера на 1914 год
    уже выпускались аппараты ЦБ с двумя вызывными кнопками.

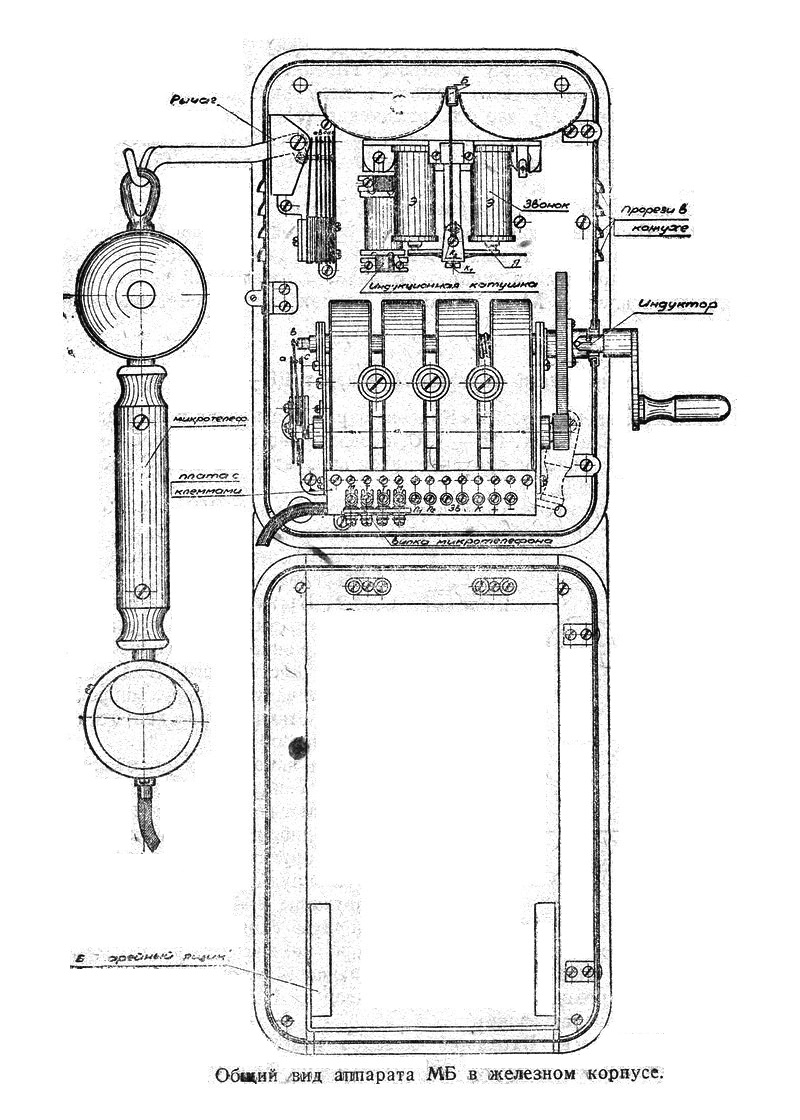

    для сравнения - внутренности другого типа аппаратов -МБ - местная батарея,
    телефон завода Красная Заря в Ленинграде - бывший Эриксон в СПб.
    Батарея расположена отдельно в таком же по размерам корпусе( на рис снизу)


    как бы для понятия принципиального различия аппаратов ЦБ и МБ на период с начала 20 века до появления АТС ( вроде в СССР стали выпускаться в 1927 году на Красной Заре) и возможности набора номера на диске телефона.
    те те аппараты, которые наиболее интересны для коллекционных целей.

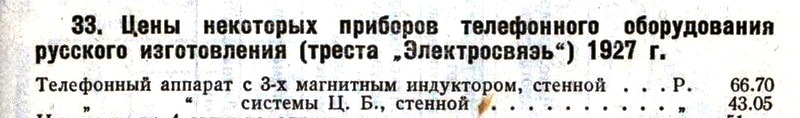

    Соответственно и цена у аппарата МБ была значительно больше из за стоимости индуктора




    В 1919 году на базе бывших предприятий «Сименс и Гальске» возникает Электротрест ВСНХ РСФСР, в который входят: Радиотелеграфный завод им. Коминтерна (бывший Радиотелеграфный завод морского ведомства), Петроградский государственный телеграфный завод (бывший «Сименс и Гальске»), Петроградский телеграфный завод «Красная заря» (бывший «Эриксон»), Нижегородский телефонный завод (бывший «Сименс»), Петроградский телефонно-телеграфный завод им. Кулакова (бывший «Гейслер»), Московский электромеханический завод «Мосэлектрик» (бывший «Морзе»), а также Телефонно-строительная секция в Москве.
    Приказом от 7 июня 1922 года № 216 по Высшему Совету народного хозяйства был утвержден Устав Государственного объединения Петроградских и Московских заводов слабого тока под именованием "Всероссийский трест слабого тока". Трест объединял заводы Морзе, Радиомашинный, радиоаппаратный, бывший Сименс в Нижнем Новгороде и заводы бывш. Эриксон, Гейслер, Сименс, завод пустотных приборов в Петрограде и монтажно-строительную часть.
    На заседании Президиума ВСНХ от 4 сентября 1922 года было принято решение о переименовании Всероссийского треста слабого тока в электротехнический трест слабого тока "Электросвязь".

    Последнее редактирование: 5 авг 2019
