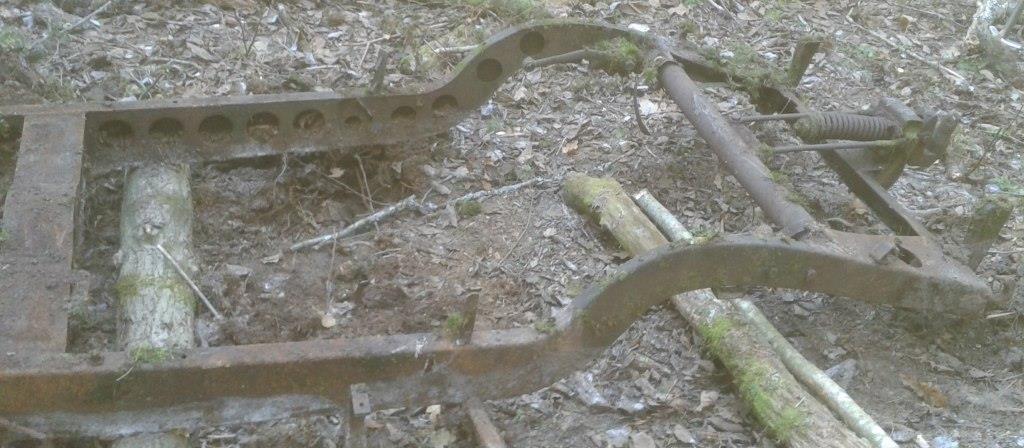

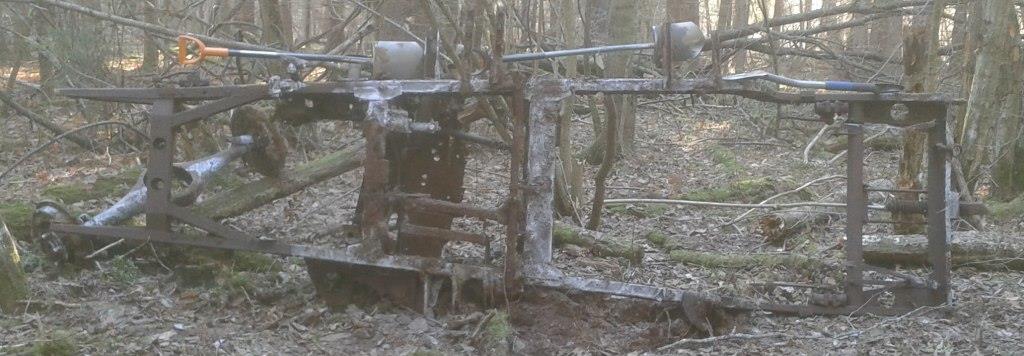

    Прошу определить от какой техники. Прошу прощения за качество фото.
    2014-10-26 11.46.00.jpg 2014-10-26 11.46.41.jpg 2014-10-26 11.58.35.jpg 2014-10-26 11.58.51.jpg 2014-10-26 11.43.03.jpg 2014-10-26 11.44.43.jpg

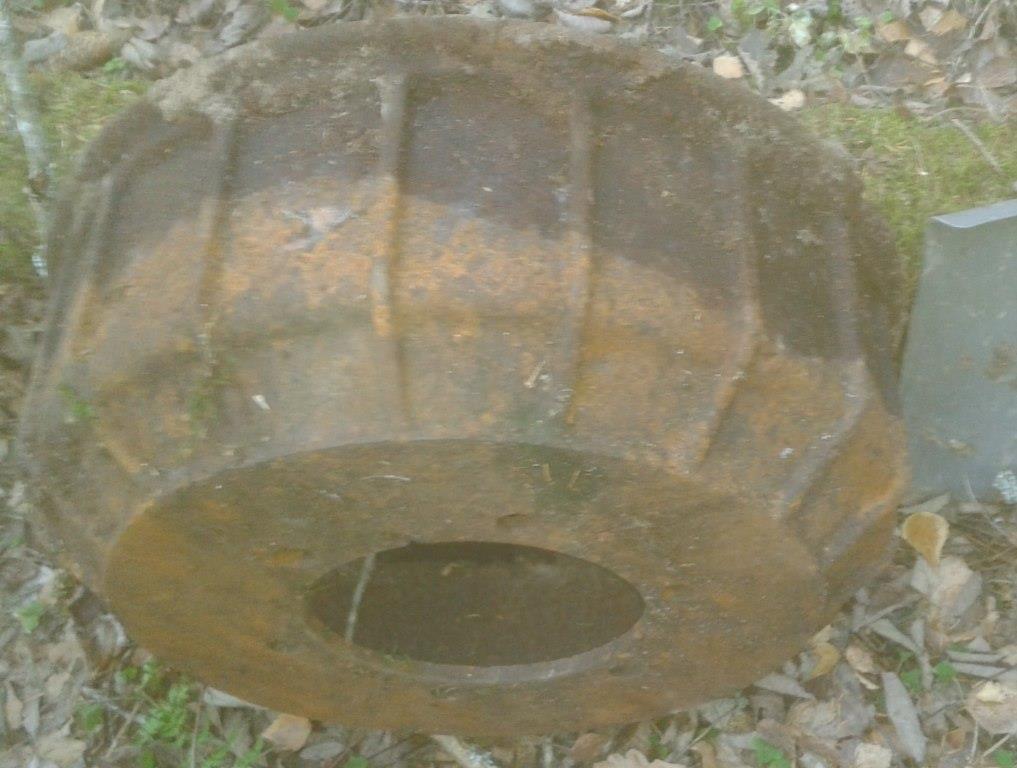

    Тормозной барабан.
    2014-10-26 15.21.56.jpg 2014-10-26 15.23.06.jpg
    Траки.
    2014-10-26 15.50.24.jpg

    Трофим, zhulkov, ohranik и 2 другим нравится это.
  2. Vovan171
    Offline

    Vovan171 Полковникъ

    Регистрация:
    9 июн 2014
    Сообщения:
    116
    Спасибо:
    424
    Отзывы:
    18
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Обширные
    О, немецкий автопром. Это рама от Хорьха 830R.

    Последние данные обновления репутации:
    Колченогий: 1 пункт (За помощь в определении !!!) 26 окт 2014
    Последнее редактирование: 26 окт 2014
  3. 003
    Offline

    003 профиль удалён

    Регистрация:
    24 ноя 2010
    Сообщения:
    222
    Спасибо:
    293
    Отзывы:
    2
    Страна:
    Russian Federation
    Из:
    Смоленск
    [​IMG]

    Да это хорьх 830

  4. ROTBEIL
    Offline

    ROTBEIL ALTAMTMANN

    Регистрация:
    1 мар 2014
    Сообщения:
    1.598
    Спасибо:
    6.344
    Отзывы:
    81
    Страна:
    Latvia
    Из:
    Герцогство Курляндское
    Интересы:
    БА-10,МГ-08

    Рама без сомнений от модели 830!

    НО! модель R это по сути а\м "кабриолет",пусть и "кюбельваген" но всё равно "кабриолет" ,а рамы 830-е от кабриолетов имеют "Х"-образную перемычку в раме...Для большей жёсткости на скручивание - ведь металлической крыши нет которая бы играла свою роль в общей жёсткости автомобиля...

    У этой рамы перемычка обычная,более характерная для автомобилей с металлической несъёмной крышей типа "седан" или "лимузин"...

    Такие рамы применялись на автомобилях "B" и "BL"....

    Конечно хрен что немчики могли творить при дефиците комплектующих....

    В любом случае находка ЦЕННАЯ ! и подлежит выносу из леса!:soldiers:

    Юниор, 003, zunder1 и 2 другим нравится это.
  5. Vovan171
    Offline

    Vovan171 Полковникъ

    Регистрация:
    9 июн 2014
    Сообщения:
    116
    Спасибо:
    424
    Отзывы:
    18
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Обширные
    Приветствую.

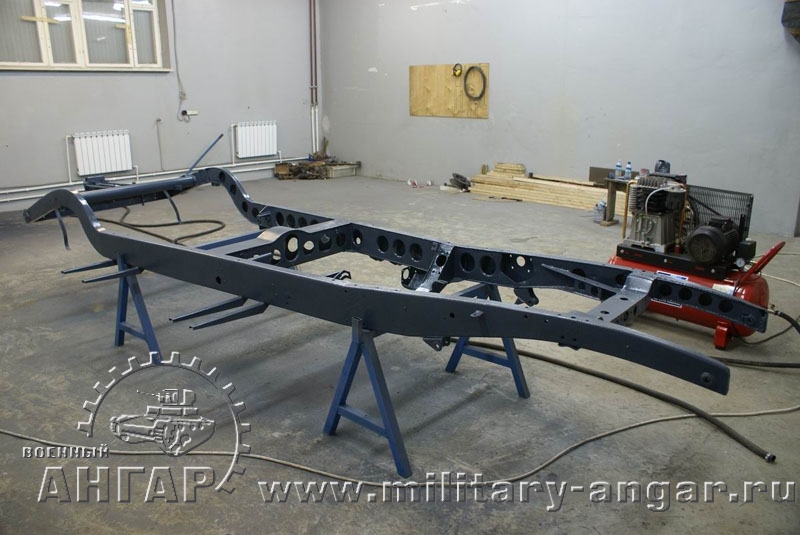

    Раз уж здесь выкладывались фотографии от military-hangar, то продолжу. Вот рама от 830R 1934 года (сохранился номер на раме). Собственно, это она же на фото приведенном выше, но до реставрации. А это конечный результат.

    001.jpg 002.jpg

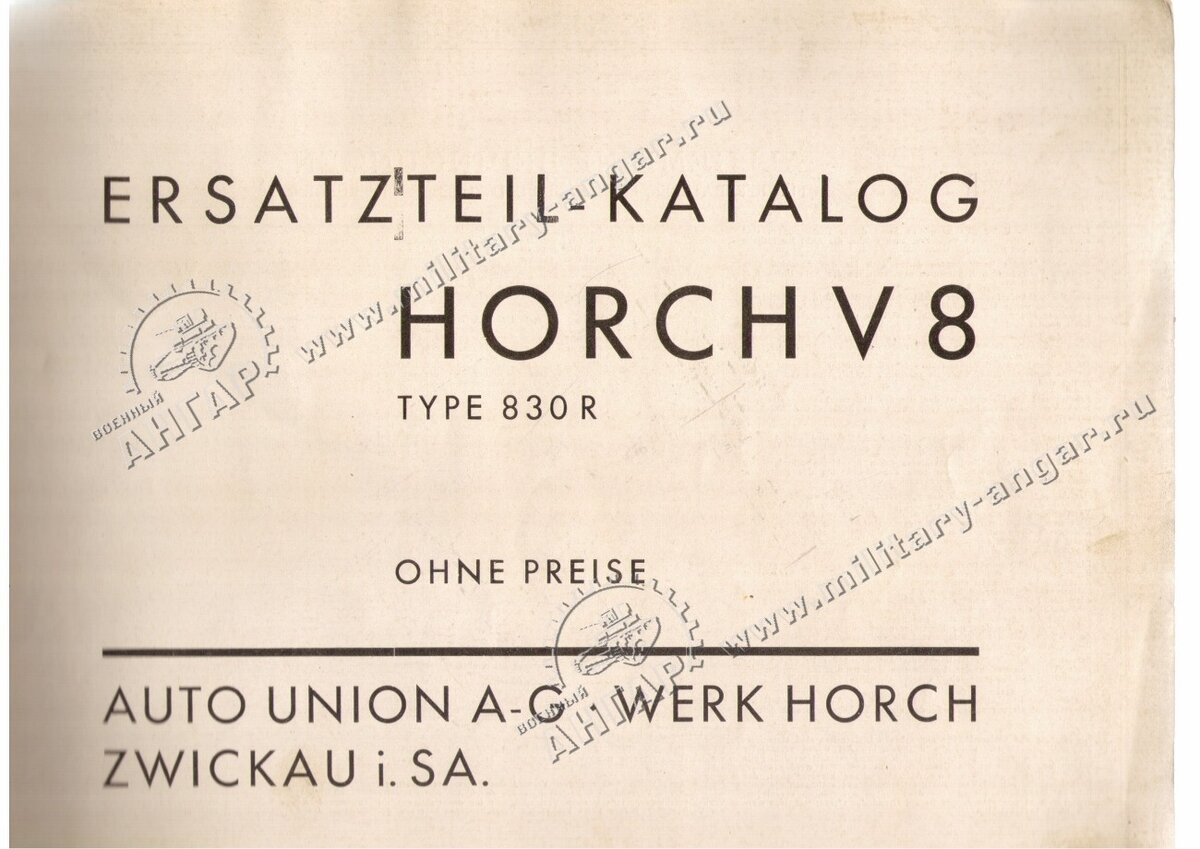

    Там же, на сайте military-hangar -а, есть сканы немецкой документации. Рама 830R именно такая, как на фотках из леса...

    004.jpg 003.jpg

    Последнее редактирование модератором: 27 окт 2014
  6. Зеленый Брат
    Offline

    Зеленый Брат Поручикъ

    Регистрация:
    27 дек 2009
    Сообщения:
    77
    Спасибо:
    18
    Отзывы:
    2
    Страна:
    Russian Federation
    Из:
    Сафоново
    Тормозной барабан и ступица отЗИС-5.Трачки Штеер РСО.

    Последние данные обновления репутации:
    Колченогий: 1 пункт (Спасибо за определение !!!) 27 окт 2014
    Юниор и Колченогий нравится это.
  7. Колченогий
    Offline

    Колченогий Завсегдатай SB

    Регистрация:
    19 янв 2012
    Сообщения:
    309
    Спасибо:
    1.473
    Отзывы:
    43
    Страна:
    Russian Federation
    Из:
    Васюки
    А что на ЗИС-5 были рифленые барабаны?

  8. ROTBEIL
    Offline

    ROTBEIL ALTAMTMANN

    Регистрация:
    1 мар 2014
    Сообщения:
    1.598
    Спасибо:
    6.344
    Отзывы:
    81
    Страна:
    Latvia
    Из:
    Герцогство Курляндское
    Интересы:
    БА-10,МГ-08

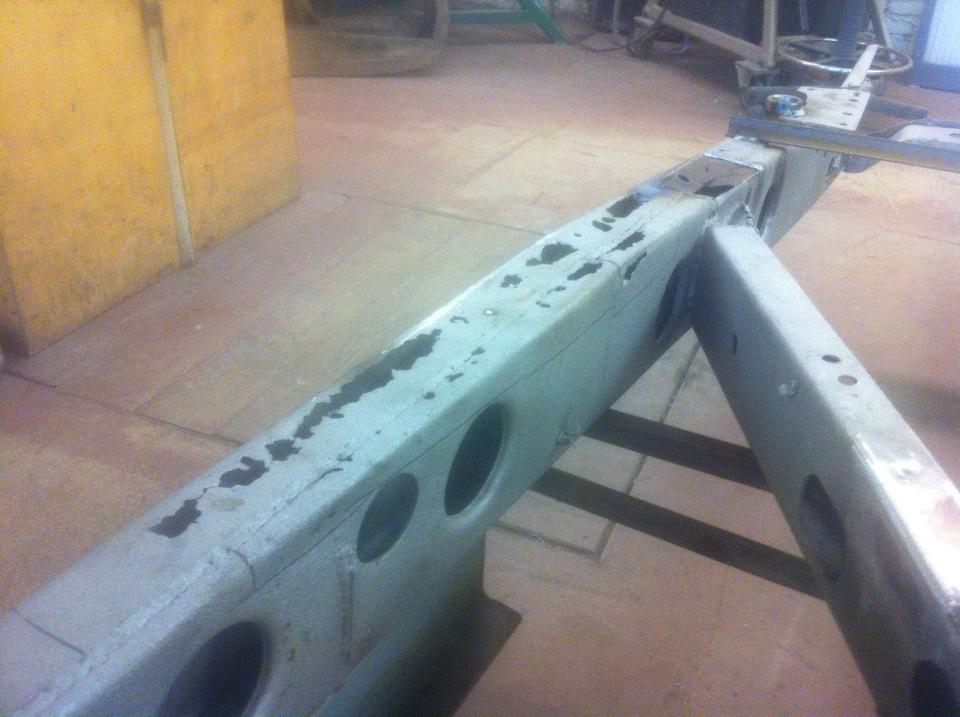

    добавлю фото по ремонту "Х" рамы....

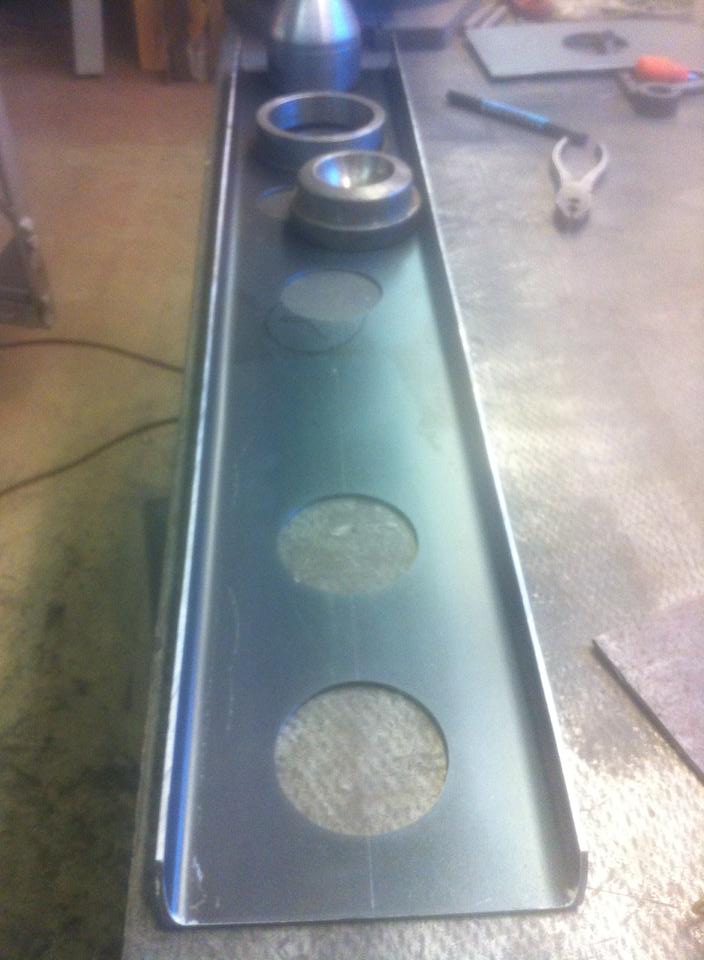

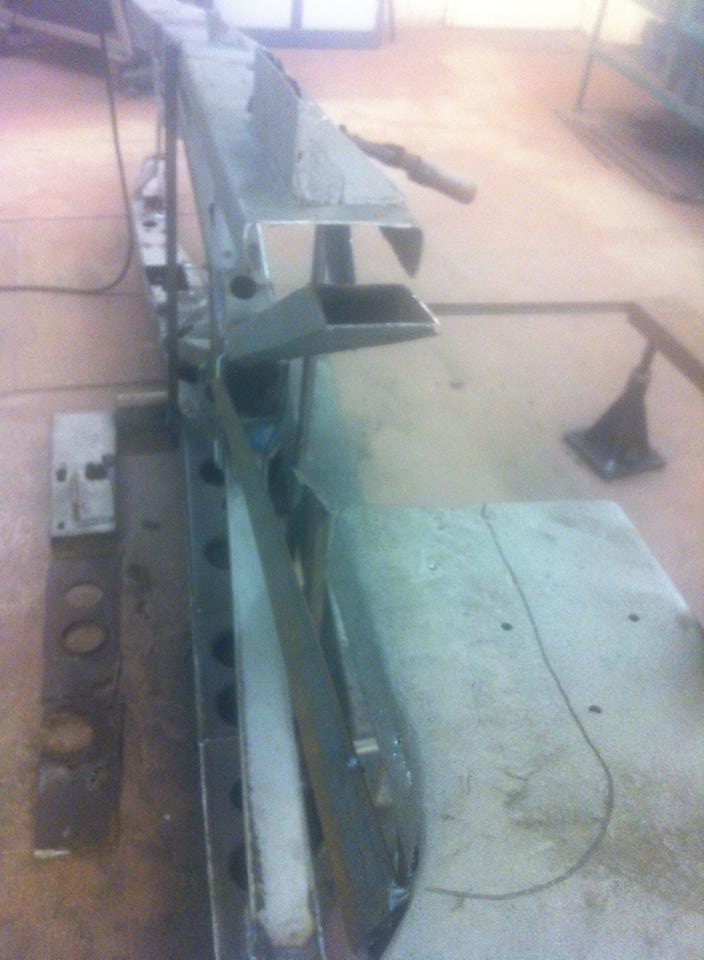

    Это как раз моя работа с сыном по восстановлению "умершей" рамы 830 кабриолет,с изготовлением новых лонжеронов и тд... received_792783117451061.jpeg received_792783120784394.jpeg received_792783117451061.jpeg received_792783120784394.jpeg received_792783147451058.jpeg received_792783150784391.jpeg received_792783177451055.jpeg received_792783180784388.jpeg received_792783187451054.jpeg received_792783190784387.jpeg received_792783207451052.jpeg

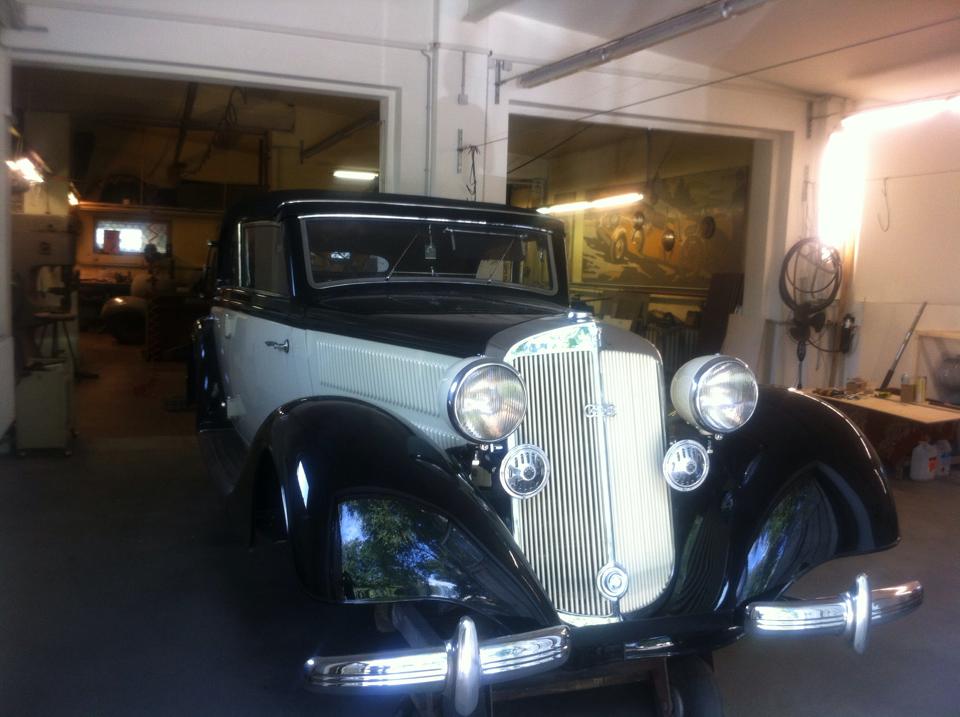

    ещё немного фоток и почти конечный результат....

    received_792783024117737.jpeg received_792783074117732.jpeg received_792783087451064.jpeg received_792783090784397.jpeg received_792783094117730.jpeg received_792783030784403.jpeg

    Последнее редактирование модератором: 28 окт 2014
    Тучковский, dimmuborgir, Bolek и 13 другим нравится это.
  9. Колченогий
    Offline

    Колченогий Завсегдатай SB

    Регистрация:
    19 янв 2012
    Сообщения:
    309
    Спасибо:
    1.473
    Отзывы:
    43
    Страна:
    Russian Federation
    Из:
    Васюки
    По совету друзей рама доставлена к дому.
    P1020495.JPG P1020502.JPG

    А где на раме набит номер?

    Последнее редактирование модератором: 29 окт 2014
  10. ROTBEIL
    Offline

    ROTBEIL ALTAMTMANN

    Регистрация:
    1 мар 2014
    Сообщения:
    1.598
    Спасибо:
    6.344
    Отзывы:
    81
    Страна:
    Latvia
    Из:
    Герцогство Курляндское
    Интересы:
    БА-10,МГ-08
    Vovan171,
    Номер набит на передней части продольных лонжеронов почти у самого бампера(переднего).Цифры довольно крупные.

    ...а вот слева или справа уже не скажу - раму столько раз крутили во все положения что я уже не помню.

    Сын завтра на работе посмотрит и скажет точно...:soldiers:

  11. Колченогий
    Offline

    Колченогий Завсегдатай SB

    Регистрация:
    19 янв 2012
    Сообщения:
    309
    Спасибо:
    1.473
    Отзывы:
    43
    Страна:
    Russian Federation
    Из:
    Васюки
  12. Колченогий
    Offline

    Колченогий Завсегдатай SB

    Регистрация:
    19 янв 2012
    Сообщения:
    309
    Спасибо:
    1.473
    Отзывы:
    43
    Страна:
    Russian Federation
    Из:
    Васюки
    Номер нашел. 831035 можно по нему определить год выпуска?

    ONE и Юниор нравится это.
  13. ROTBEIL
    Offline

    ROTBEIL ALTAMTMANN

    Регистрация:
    1 мар 2014
    Сообщения:
    1.598
    Спасибо:
    6.344
    Отзывы:
    81
    Страна:
    Latvia
    Из:
    Герцогство Курляндское
    Интересы:
    БА-10,МГ-08
    Можно ,конечно,и определить,но на что это влияет?...

    А\М "хорьх 830Р" выпускался с 1934 по 1937 год....

    Дождевой Земляк и Юниор нравится это.
  14. Vovan171
    Offline

    Vovan171 Полковникъ

    Регистрация:
    9 июн 2014
    Сообщения:
    116
    Спасибо:
    424
    Отзывы:
    18
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Обширные
    У машины из military-hangar -а номер 831112, и они пишут, что это выпуск октября-ноября 1934 года. Если нумерация сквозная, то Ваш тоже из ранних, получается.
    А по номеру, интересно, тип кузова установить нельзя? Там не только кабриолеты были.

    PaulZibert, Юниор и Колченогий нравится это.
  15. DmitryZ
    Offline

    DmitryZ «Старая Гвардия SB»

    Регистрация:
    24 авг 2009
    Сообщения:
    803
    Спасибо:
    485
    Отзывы:
    13
    Страна:
    Russian Federation
    Из:
    Смоленск
    Интересы:
    СССР
    Дождевой Земляк и ONE нравится это.
