    Дополняйте тему фото советских траков от любой гусеничной техники.
    Пожалуй начну:

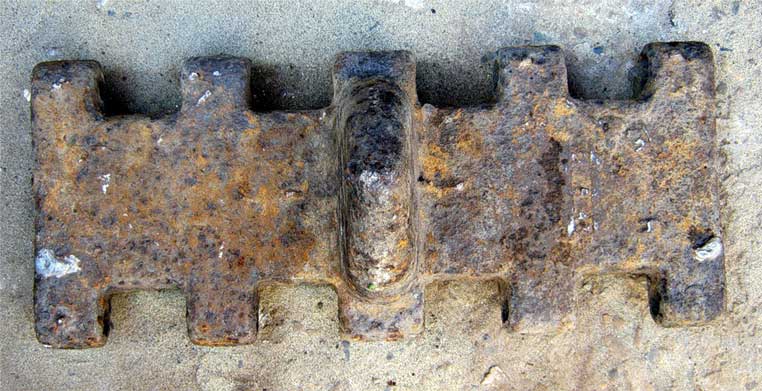

    Танк Т34

    Ранний «гладкий» штампованный трак с приваренным гребнем

    00.jpg 0.jpg

    Трак "со стрелкой"


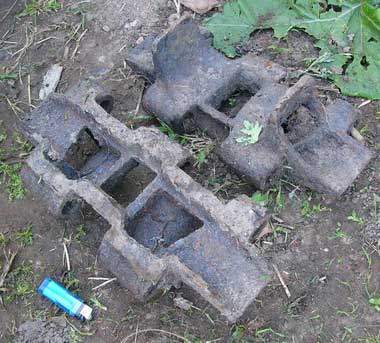

    "Вафельный" трак, ширина 500мм

    0.jpg 00.jpg

    Трак выпуска 1941 года


    Сборный "половинчатый трак"

    00.JPG 0.JPG

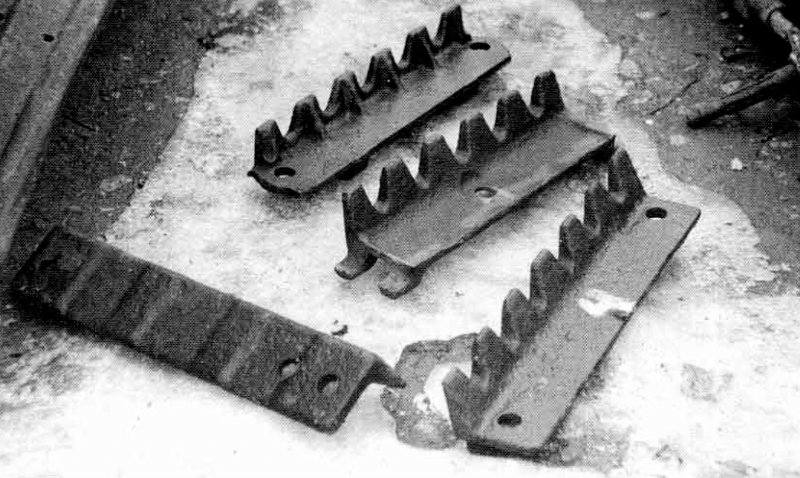

    Разновидности грунтозацепов (шпор) танка Т-34. Видна «Одноболтовая» шпора, шпоры под 500-мм и 550-мм траки и «универсальная» шпора позднего варианта как под 500-мм трак, так и под 550-мм

    000.jpg 00.jpg

    Траки танков КВ

    Всего на танки линейки КВ было 5 видов:
    - 700мм ранние
    - 610 мм для КВ-1с
    - челябинские 650мм с составными траками с укороченными гребнями хаотично через 5-7 траков
    - челябинские 650мм с составными траками с полностью срезанными гребнями хаотично через 5-7 траков
    - 650мм поздние для КВ-85. Применялись на предсерийных и ранних ИС-1

    Ранние траки 700 мм

    000.jpg 00.jpg 0.jpg

    Ещё фото


    трак КВ-1С - 610мм

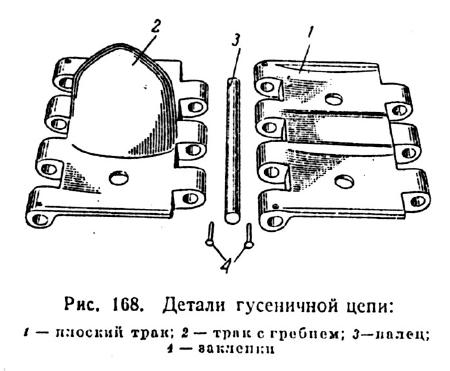

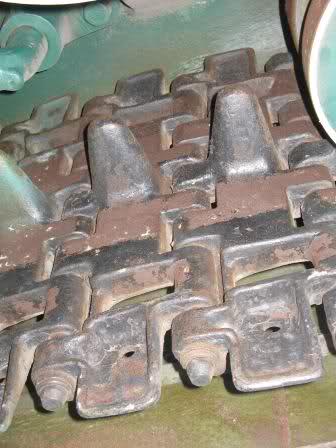

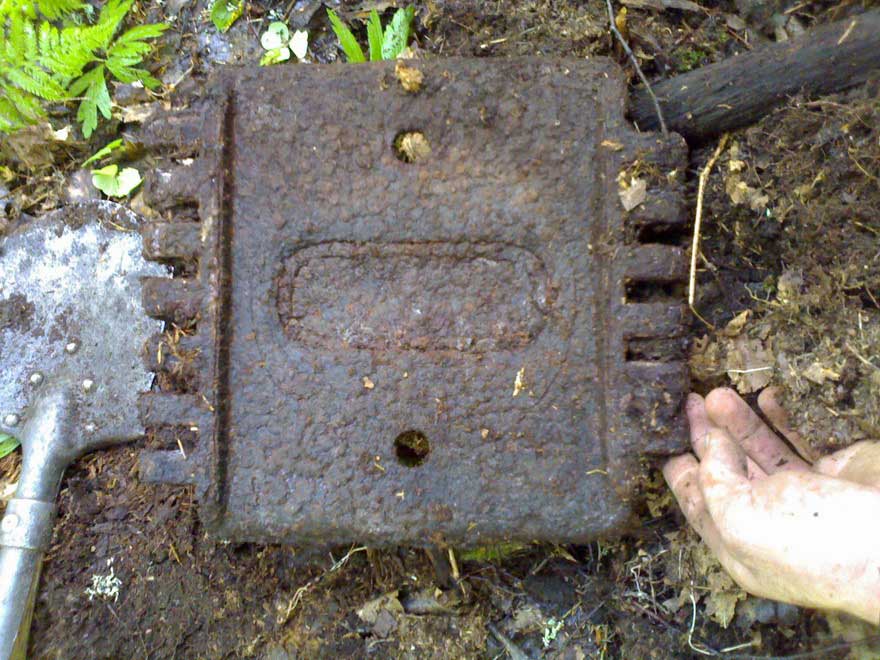

    Танки БТ-2, 5, 7 (с цилиндрической башней)

    Гусеничная цепь состояла из 46 звеньев (траков), 23 плоские и 23 с гребнями
    Шаг звена - 255 мм, ширина - 260 мм. Каждое звено имели 13 ушков (7 с одной стороны, 6 с другой). 6 ушков траков с гребнями соединялось с 7 шками траков без гребней. Наружняя поверхность звена была гладкая.
    000.jpg 00.jpg 0.jpg

    Танки БТ-7 (с конической башней)

    Гусеничная цепь состояла из 70 звеньев (траков). 35 плоские и 35 с гребнями
    Шаг звена - 167 мм, ширина - 260 мм. Каждое звено имели 7 ушков (3 с одной стороны, 4 с другой). 3 ушка траков с гребнями соединялось с 4 ушками траков без гребней. Наружняя поверхность звена на месте шарнирных соединений имеет выступы, возвышающиеся над опорной поверхностью (грунтозацепы)

    0.jpg 00.jpg


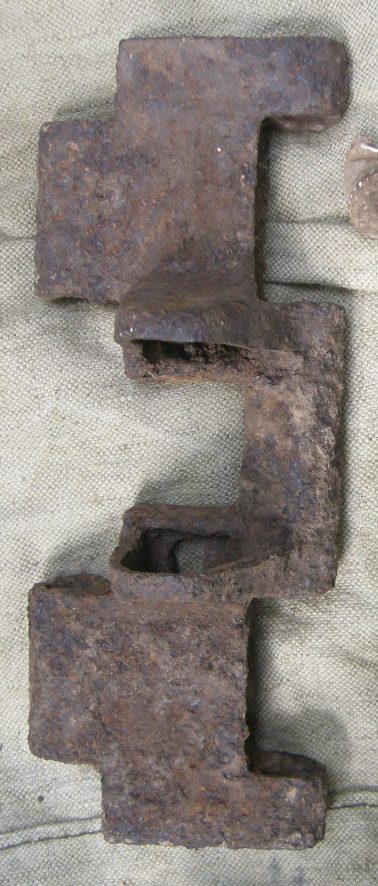

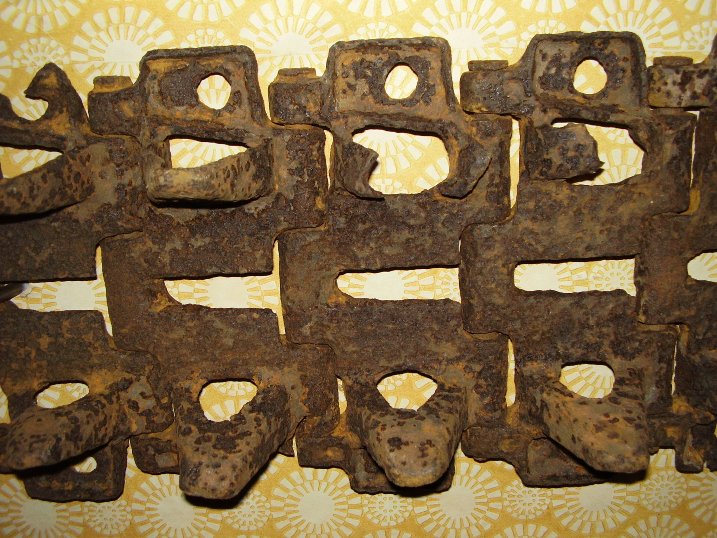

    Плавающие танки Т-37, Т-38; тягач Т-20 "Комсомолец"


    000.jpg 00.jpg 0.jpg
    Траки от Т-30, Т-40, Т-60, Т-70


    т-70


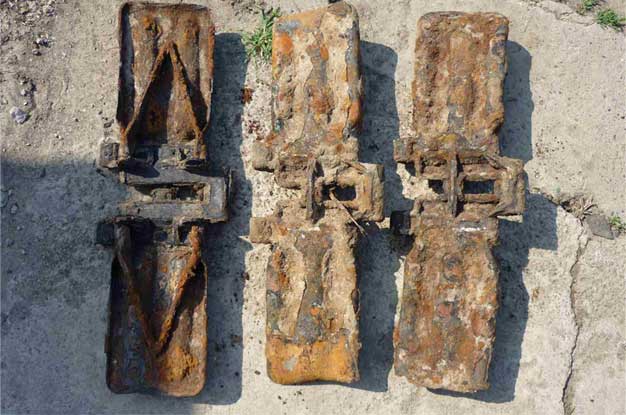

    Траки от Т-26

    0.jpg 00000.jpg 000.jpg 00.jpg 0.jpg

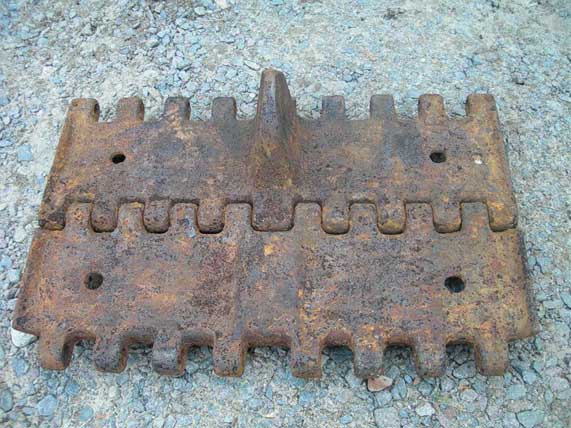

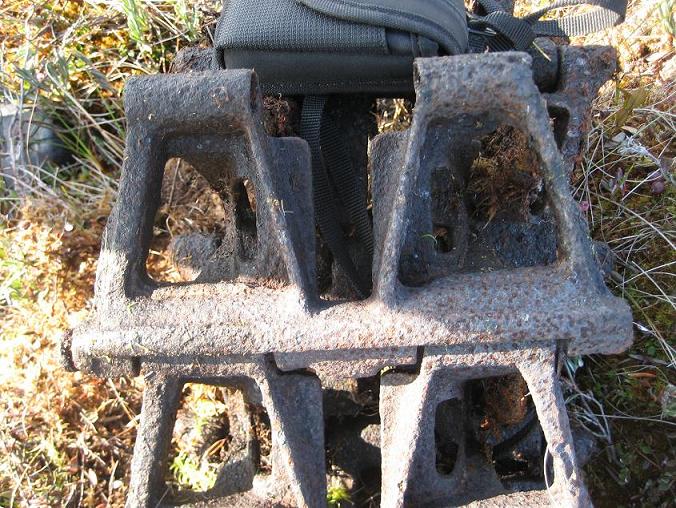

    Трак от тяжёлого тягача "Ворошиловец"

    0.jpg 00.jpg 0000.jpg

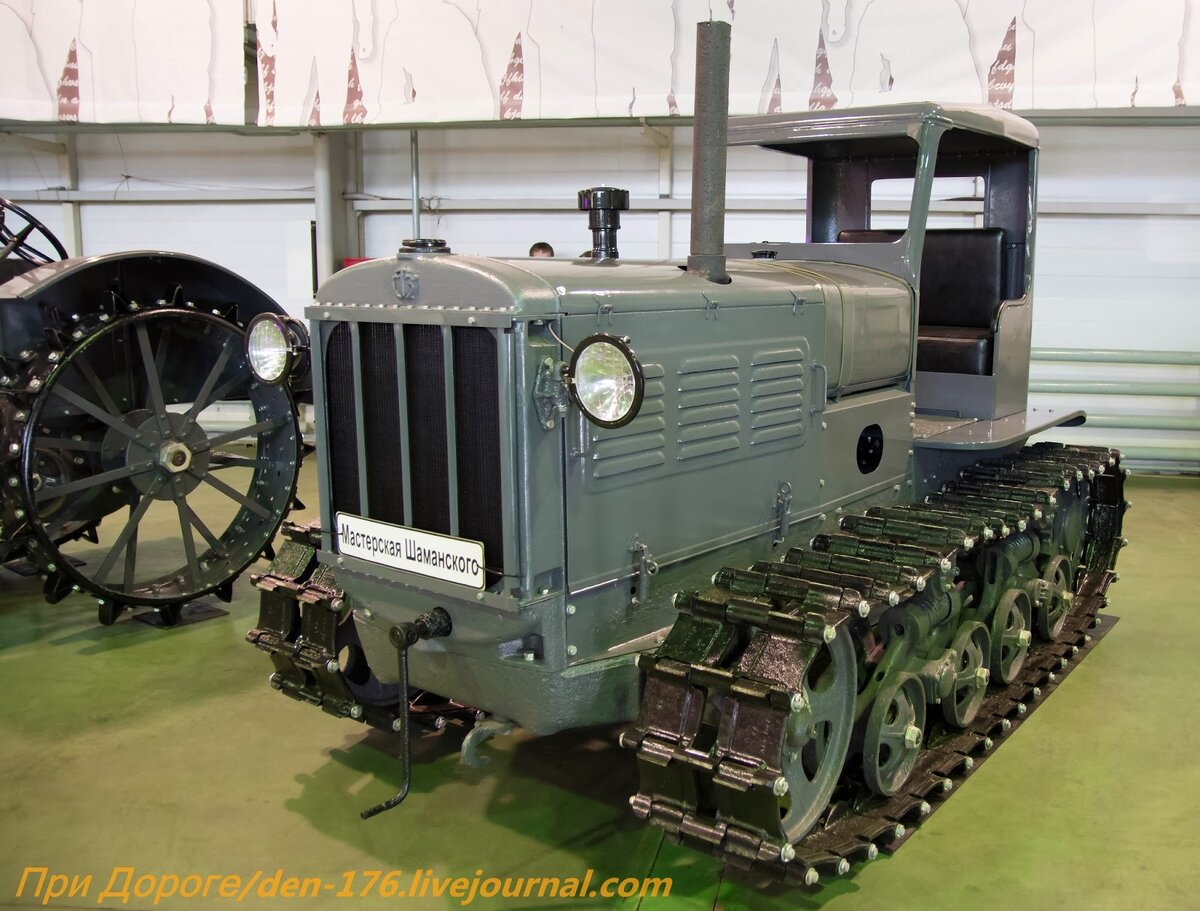

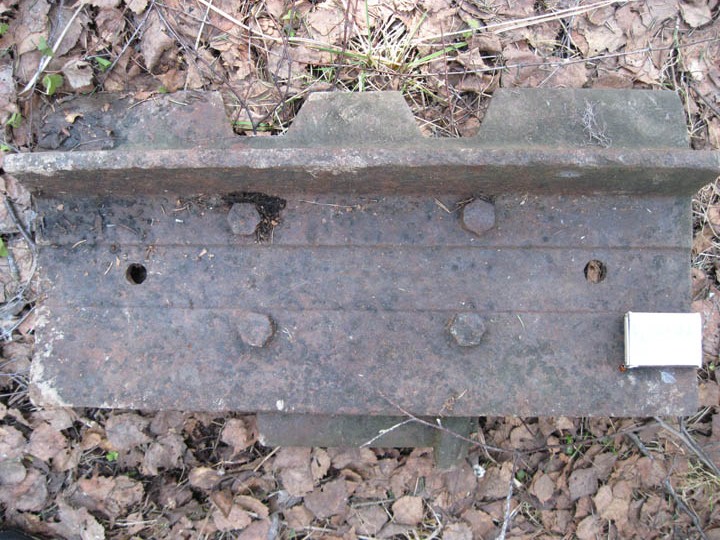

    Трак от трактора Сталинец

    0.jpg 00.jpg 000.jpg

    СТЗ-5
    000.jpg 00.JPG 0.JPG


    СХТЗ-НАТИ
    00.jpg 0.jpg 0.jpg


    203-мм гаубица образца 1931 года (Б-4)



    Траки с доп. грунтозацепом. СУ-76

    0.JPG 000.JPG 00.JPG 0.jpg


    Трактор КД-35

    00.JPG 0.JPG 000.jpg


    Трак от полугусеничного грузовика ЗИС-33

    00.jpg 000.jpg 0.jpg


    Траки от тягача "КОМИНТЕРН"

    000.JPG 00.JPG 0.JPG 0000.jpg


    Трелевщик Т40

    0.jpg 00.jpg 000.jpg

    Трактор ДТ54

    0000.jpg 000.jpg 00.jpeg

    Болотные траки к трактору ДТ54

    000.jpg 00.jpg

    Экскаватор Э-156

    0.jpg 00.jpg

    Ещё Экскаватор

    0.jpg 00.jpg

    Трак ДТ-75

    0.jpg 00.jpg



    1. АТ-Л

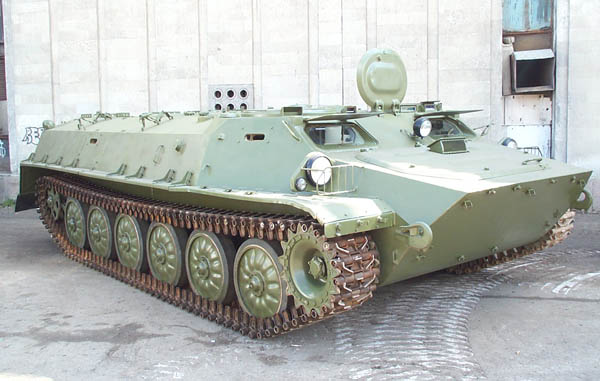

    2. МТ-ЛБ

    1.

    2.


    Бульдозер на базе трактора ДТ-75Б

    000.jpg 00.jpg

    Трак от Т-44М, потом широко использовался на семействе тягачей АТ-Т и машин на их базе

    0.jpg 00.jpg 000.jpg

    траки трелёвщика ТДТ-55

    0.jpg 00.jpg

    Трак от дальнейшей модификации ИСа - Т-10М

    0.jpg 00.jpg 000.jpg

    Последние данные обновления репутации:
    Мицик: 1 пункт (За науку...) 21 дек 2015
    Последнее редактирование: 6 ноя 2014
  2. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.790
    Спасибо:
    36.716
    Отзывы:
    500
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    Не совсем советские траки,но думаю лишними не будут.

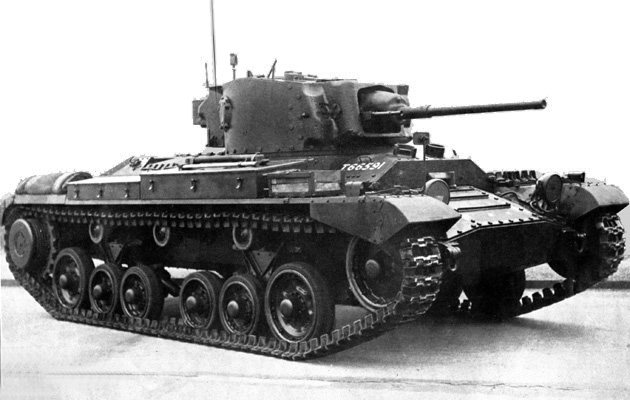

    Валентайн

    Ходовая часть каждого борта состояла из шести обрезиненных опорных катков, сблокированных по три в две балансирные тележки со специальными пружинами и гидравлическими амортизаторами; ведущего колеса со съемным зубчатым венцом и двумя резиновыми шинами; направляющего колеса с натяжным механизмом и трех обрезиненных поддерживающих роликов. В гусеничной цепи было 103 трака, а их зацепление — цевочным, посередине гусеницы

    0.jpg 00.jpg 000.jpg


    Бронетранспортер Bren Carrier

    000.jpg 00.jpg 0.jpg


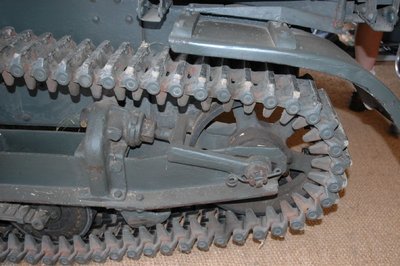

    Траки танкетки Renault UE

    0000.jpg 000.jpg 00.jpg

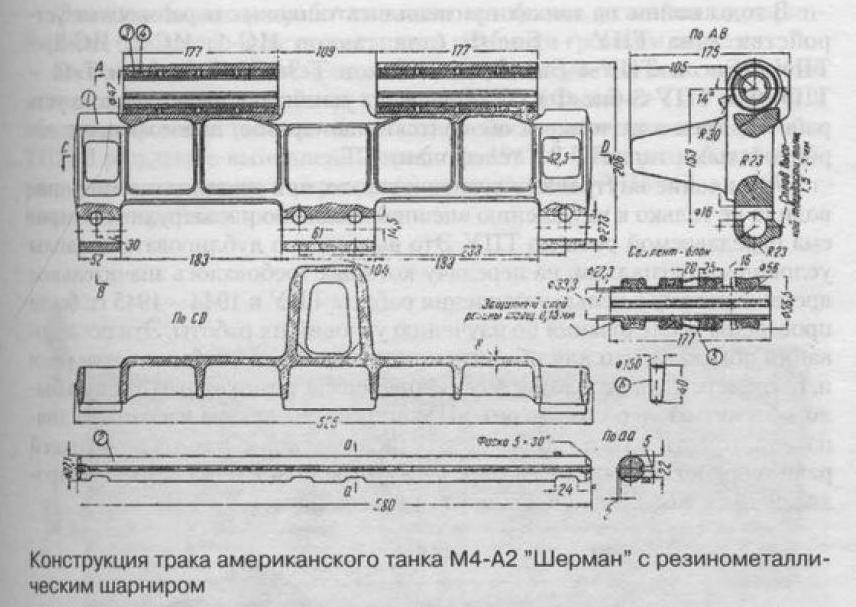

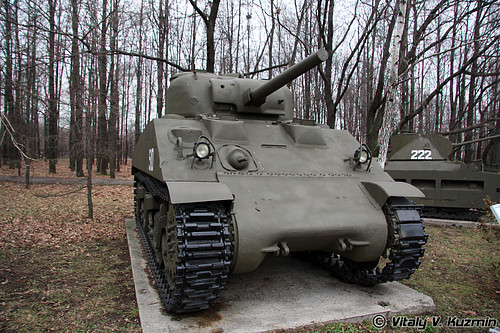

    Обрезиненый трак М4А2 "Шерман"

    0.JPG 00.JPG 000.jpg

    Трак М3 Lee

    0.jpg 00.jpg

    Траки М3 Lee отличались от М4А2 Шерман только резиновым грунтозацепом.
    У Шермана он плоский.


    Последнее редактирование: 6 ноя 2014
  3. Гвоздь
    Offline

    Гвоздь Новобранец

    Регистрация:
    19 июл 2014
    Сообщения:
    9
    Спасибо:
    51
    Отзывы:
    6
    Страна:
    Russian Federation
    Из:
    Смоленск
    Интересы:
    Нумезматика

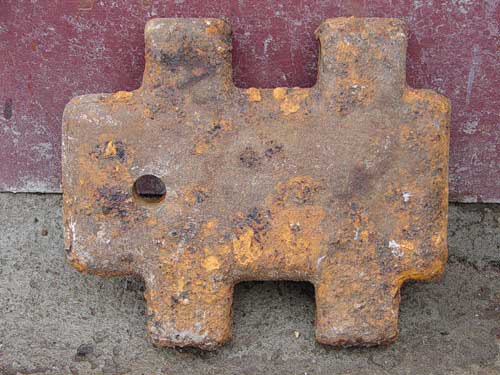

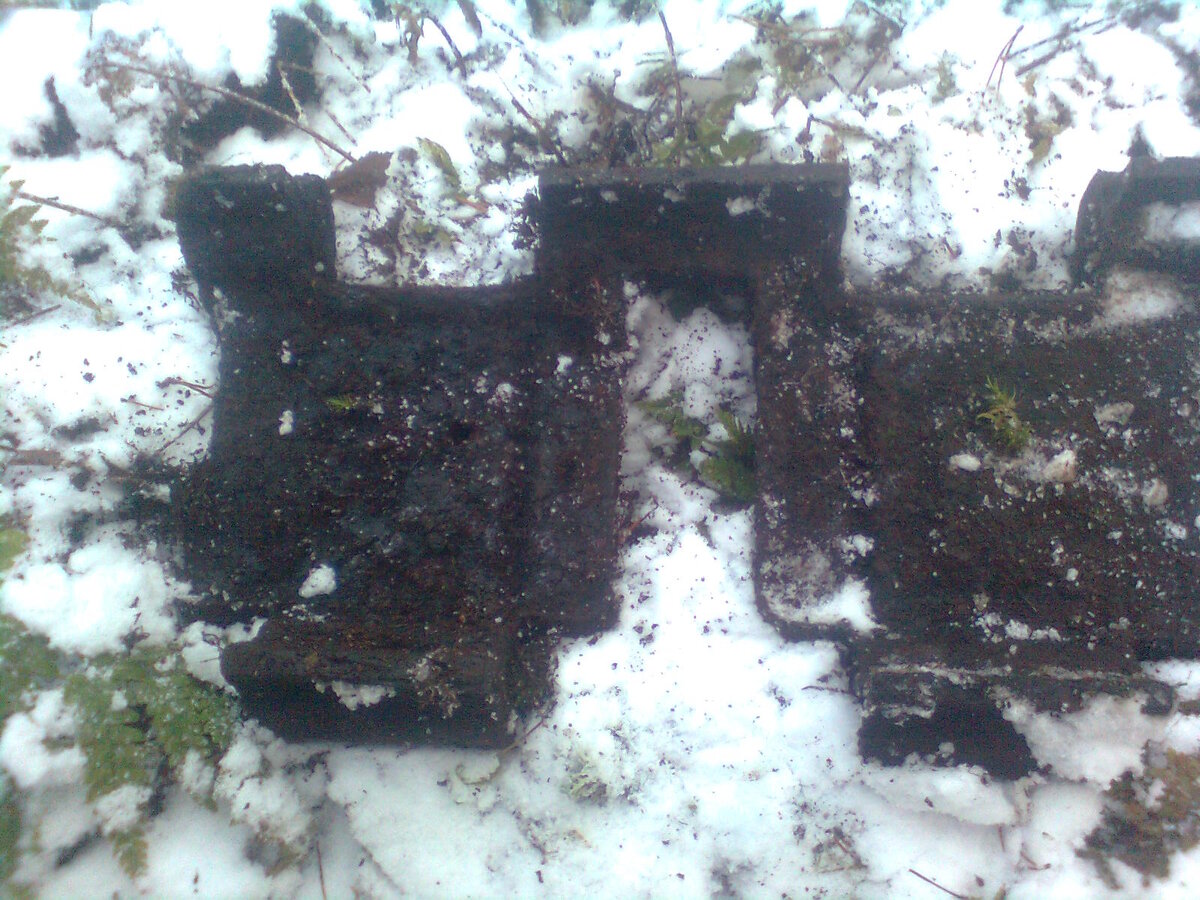

    Попался такой трак, хотелось бы знать относится он к военному периоду или нет? Кто подскажет?


    Последнее редактирование модератором: 14 авг 2017
  4. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.790
    Спасибо:
    36.716
    Отзывы:
    500
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    Тракторный это трак... Ohh

    Последнее редактирование модератором: 14 авг 2017
    Дождевой Земляк нравится это.
  5. Мишко
    Offline

    Мишко Завсегдатай SB

    Регистрация:
    1 май 2014
    Сообщения:
    160
    Спасибо:
    141
    Отзывы:
    3
    Страна:
    Russian Federation
    Из:
    край озерный
    Интересы:
    Интересно всё
    Трак вроде от дт 54

  6. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.790
    Спасибо:
    36.716
    Отзывы:
    500
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    СХТЗ-НАТИ


    Дождевой Земляк и rebl нравится это.
  7. 3иганшинъ-Бугги
    Offline

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    940
    Спасибо:
    4.750
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Трак тяжёлого советского Т-35.
    Ширина 526 мм.

    трак т-35__(526 мм).jpg

    трак т-35_.jpg


    Т-35 гусеницы!.jpg

  8. 3иганшинъ-Бугги
    Offline

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    940
    Спасибо:
    4.750
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    zunder1, Андрей Бутерман и Юниор нравится это.
  9. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.790
    Спасибо:
    36.716
    Отзывы:
    500
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы

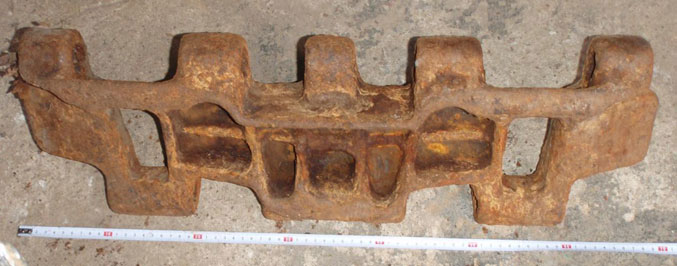

    Разновидность трака ИС-2, ИСУ-152.
    650 мм - стандартная ширина

    000.JPG 00.JPG 0.JPG

  10. rshb
    Offline

    rshb Завсегдатай SB

    Регистрация:
    17 ноя 2009
    Сообщения:
    378
    Спасибо:
    194
    Отзывы:
    3
    Страна:
    Russian Federation
    Из:
    67

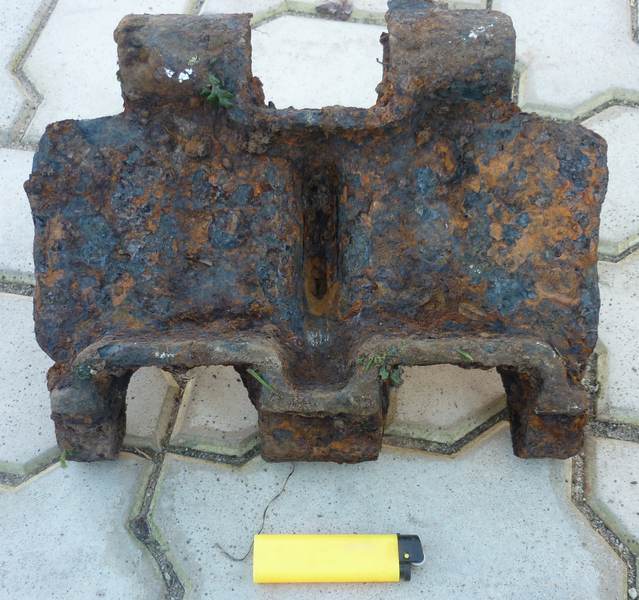

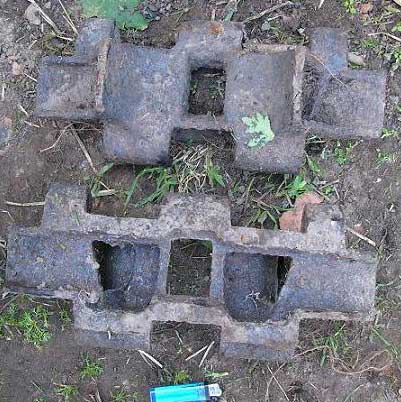

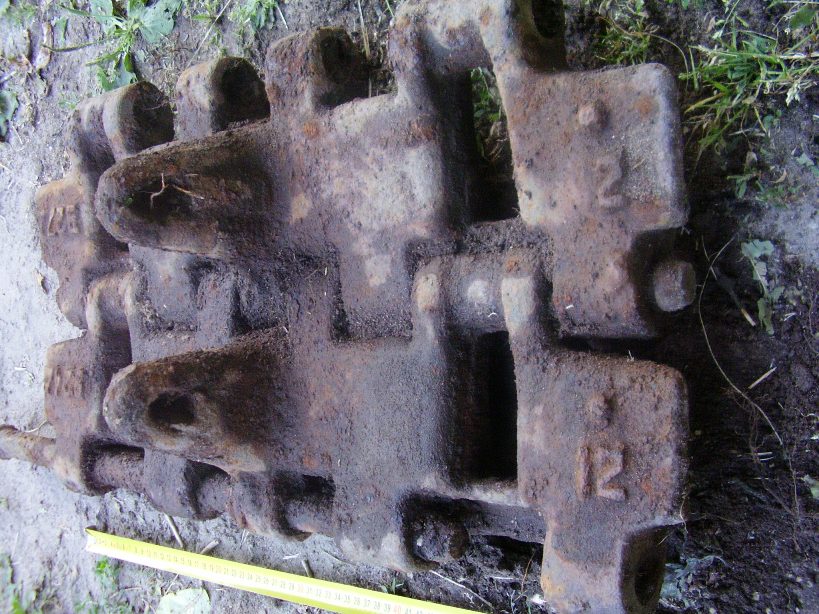

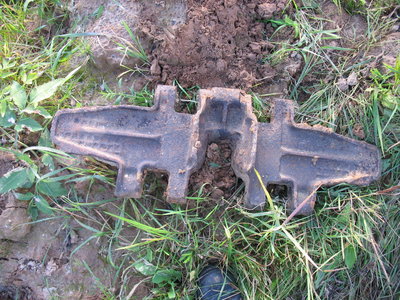

    Предположительно от т-34, если ошибаюсь, прошу уточнить:

  11. 3иганшинъ-Бугги
    Offline

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    940
    Спасибо:
    4.750
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Т-34 без сомнений.
    При желании узнать по точнее, например какого завода выпуска, очищайте от грунта и по ссылке _:
    http://tank-t-34.blogspot.nl/2010/09/34-76.html

    Юниор и Дождевой Земляк нравится это.
  12. rshb
    Offline

    rshb Завсегдатай SB

    Регистрация:
    17 ноя 2009
    Сообщения:
    378
    Спасибо:
    194
    Отзывы:
    3
    Страна:
    Russian Federation
    Из:
    67
    На 4 и 10 траке (сверху) имеются сквозные отверстия ... . Из вышеуказанных источников подобных траков нет.

    БАТХЕД нравится это.
  13. jagd
    Offline

    jagd «Старая Гвардия SB»

    Регистрация:
    16 янв 2009
    Сообщения:
    6.470
    Спасибо:
    1.093
    Отзывы:
    38
    Страна:
    Russian Federation
    Из:
    смоленская область
    Интересы:
    водка

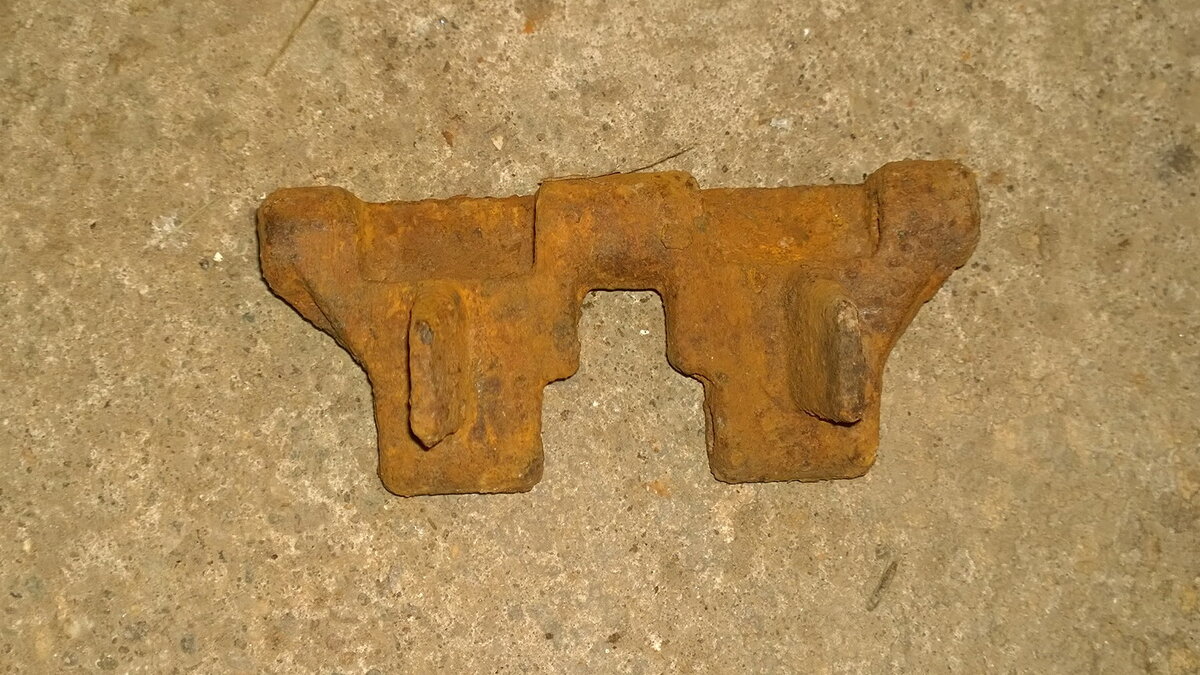

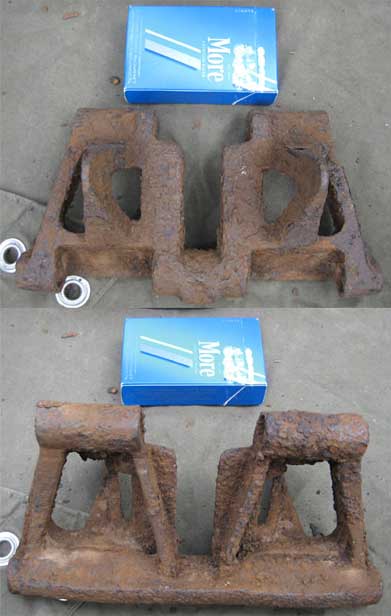

    в теме не видел пусть будет, трак т27 самый маленький трак по СССР 111.jpg

  14. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.790
    Спасибо:
    36.716
    Отзывы:
    500
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы

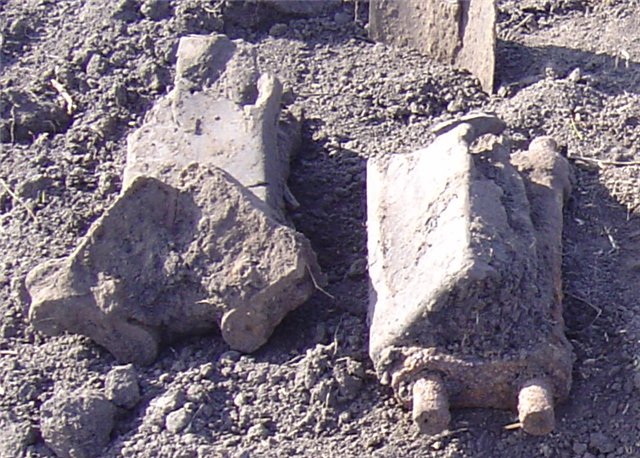

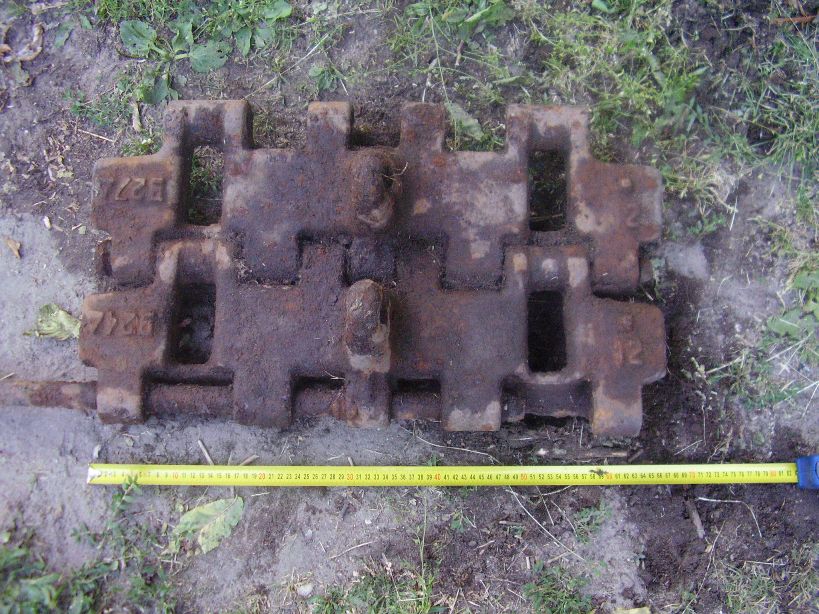

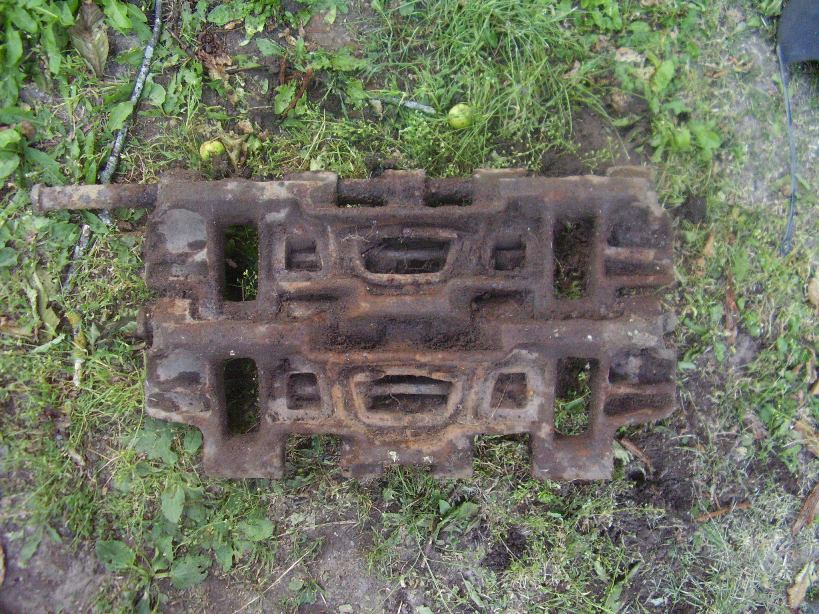

    Составной трак КВ-1С, СУ-152, КВ-85
    ИС-ы и ИСУ с 1943 по 1945г ?


    dek16 098.jpg dek16 100.jpg


    Андрей Бутерман, Юниор и ohranik нравится это.
  15. 3иганшинъ-Бугги
    Offline

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    940
    Спасибо:
    4.750
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Сожалею, но ИС/ИСУ трак не принадлежит. На фото холостой/безгребневый/ трак.
    У семейства ИС-ов каждый трак с гребнем. Смотрим Ваш же пост № 5.
    Половинчатый от челябинского КВ-1, тоже имеет отличия / см. фото ниже /
    Склоняюсь в сторону версии КВ-1С или СУ-152.
    :c0102:
    трак КВ половинчатый_Парола.JPG

    Андрей Бутерман, Юниор и zunder1 нравится это.
  16. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.790
    Спасибо:
    36.716
    Отзывы:
    500
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    3иганшинъ-Бугги, тогда получается мой трак СУ-152. КВ у нас по Курляндии не замечены.
    С ув.!

  17. zunder1
    Offline

    zunder1 Трофеюга

    Регистрация:
    19 дек 2012
    Сообщения:
    6.790
    Спасибо:
    36.716
    Отзывы:
    500
    Страна:
    European Union
    Из:
    EU
    Имя:
    Зундыч
    Интересы:
    общение на разные темы
    3иганшинъ-Бугги, кстати тут мне высказали мнение. Может всё таки семейство ИС-ов...?

    http://ru.wikipedia.org/wiki/ИС-3 : "Гусеница ИС-3 – шириной 650 мм; стальная, мелкозвенчатая, цевочного зацепления, с открытым металлическим шарниром. Гусеница каждого борта состояла из 86 траков, поначалу — из 43 гребневых и 43 плоских, но с 1947 года гусеницы танка стали собираться только из гребневых траков.
    Рисунок из книги "Тяжелый танк ИС-3, ИС-3М"


  18. 3иганшинъ-Бугги
    Offline

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    940
    Спасибо:
    4.750
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    zunder 1
    Видимо я погорячился, подведя под одну гребёнку всё семейство ИС.
    Имел ввиду, конечно же, выпуски траков военного времени. Про ИС-3/3М и прочие ИСУ-152К просто упустил их из вида (ибо сам мало интересуюсь послевоенкой).
    Про холостые траки на ИСах, вообще не слышал.((( Просто в недоумении и ..Ohh..
    Однако, всё же для уточнения версии, попробуйте максимально точно замерить ширину найденной "половинки", умножить её на два и т.д. Полная ширина Вам известна.
    Жаль, но добавить более нечего. Может кто и добавит чего.
    Удачи.

    Последнее редактирование: 5 янв 2017
    zunder1 и Юниор нравится это.
  19. Vovan171
    Offline

    Vovan171 Полковникъ

    Регистрация:
    9 июн 2014
    Сообщения:
    118
    Спасибо:
    441
    Отзывы:
    18
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Обширные
    Добрый вечер, коллеги. С наступившими и наступающими.
    Не хочу затевать спор по поводу траков на ИС, но вот фотка -
    И она не единична.

  20. Valentinovich
    Offline

    Valentinovich Новобранец

    Регистрация:
    19 июл 2017
    Сообщения:
    1
    Спасибо:
    2
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    СПб , Выборг
    Интересы:
    Жизнь

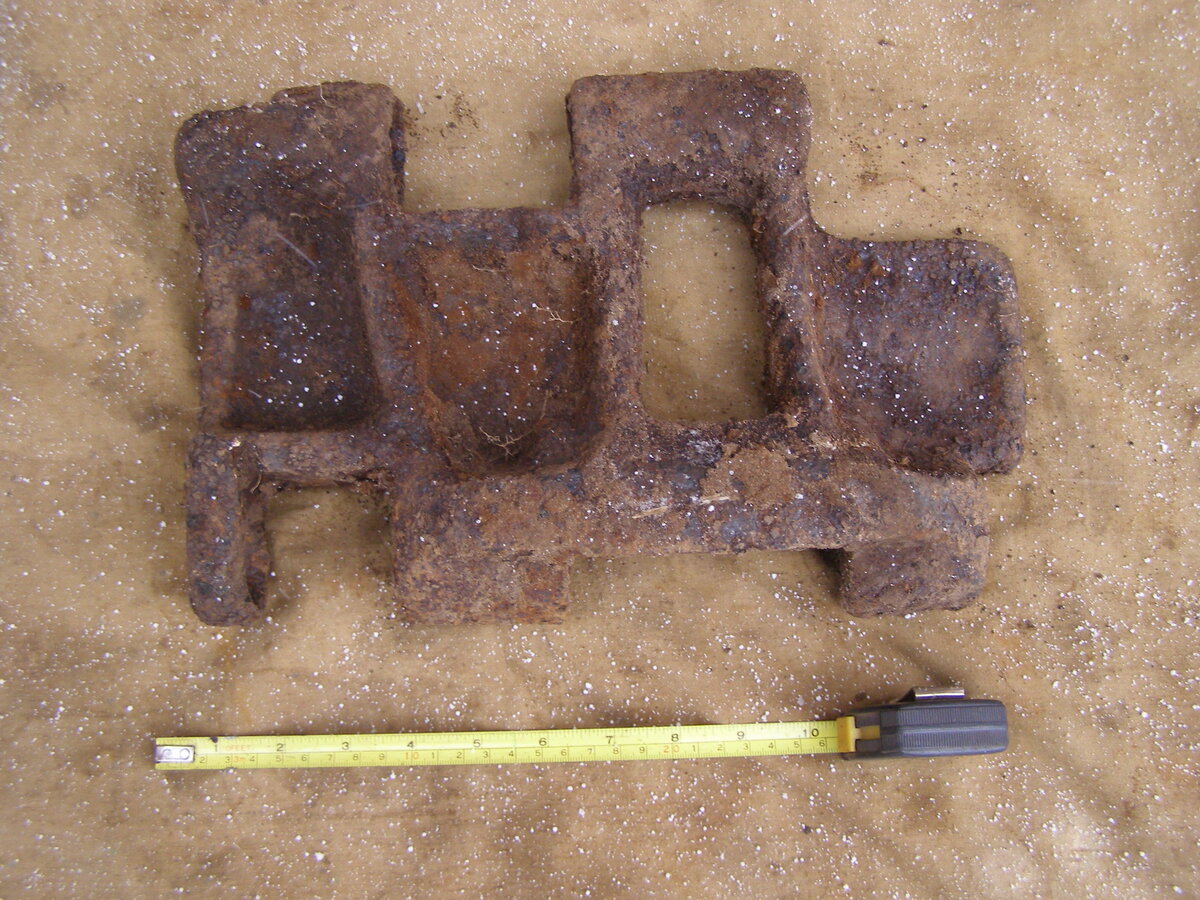

    Доброго дня! Прошу помощи в определении принадлежности траков. От какой техники? Размеры 330 х 280 мм. На некоторых приварены расширители для мягких грунтов. Спасибо. С уважением Леонид

    [​IMG] [​IMG] [​IMG]

    PaulZibert и Андрей Бутерман нравится это.
