Траки для немецких полугусеничных машин

Тема в разделе "Общий раздел. Опознание", создана пользователем flyagi, 4 окт 2014.

  1. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    NSU HK 101 Kettenkraftrad
    (Sd.Kfz. 2)


    Ketten (1).jpg
    Ketten (2).JPG
    Ketten (3).JPG
    Ketten (4).JPG
    Ketten (5).JPG
    Ketten (6).jpg

    Ширина трака - 170 мм. Маркировка на резиновой накладке - W02.


  2. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    Leichter Zugkraftwagen 1t
    (Sd.Kfz. 10),

    Leichter Schutzenpanzerwagen
    (Sd.Kfz. 250)

    (траки аналогичны)

    Sd.Kfz. 10 (1).jpg
    Sd.Kfz. 10 (2).jpg
    Sd.Kfz. 10 (3).JPG
    Sd.Kfz. 10 (4).JPG
    Sd.Kfz. 10 (5).JPG
    Sd.Kfz. 10 (6).JPG
    Sd.Kfz. 10 (7).JPG
    Sd.Kfz. 10 (8).jpg
    Sd.Kfz. 10.jpg

    "Ранняя" и "поздняя" версии.

    Sd.Kfz. 10 (9).jpg
    Sd.Kfz. 10 (10).jpg

    Ширина трака - 240 мм. Маркировка на резиновой накладке - W102.


    Последние данные обновления репутации:
    Jager: 1 пункт (За отличные темы!) 4 окт 2014
  3. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    Leichter Zugkraftwagen 3t

    (Sd.Kfz. 11),
    Mittlerer Schutzenpanzerwagen
    (Sd.Kfz. 251)

    (траки аналогичны)

    Sd.Kfz. 11 (1).jpg
    Sd.Kfz. 11 (2).jpg
    Sd.Kfz. 11 (3).JPG
    Sd.Kfz. 11 (4).JPG


    Другой вариант:

    Sd.Kfz. 11 (5).JPG
    Sd.Kfz. 11 (6).JPG
    Sd.Kfz. 11 (7).JPG
    Sd.Kfz. 11 (8).JPG
    Sd.Kfz. 11 (9).JPG
    Sd.Kfz. 11 (10).JPG
    Sd.Kfz. 11 (11).JPG
    Sd.Kfz. 11 (12).JPG
    Sd.Kfz. 11 (13).jpg
    Sd.Kfz. 11 (14).jpg
    Sd.Kfz. 11.jpg

    Ширина трака - 280 мм. Маркировка на резиновой накладке - W112 / W200 / W302.


  4. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    Mittlerer Zugkraftwagen 5t
    (Sd.Kfz. 6)


    Sd.Kfz. 6 (1).jpg
    Sd.Kfz. 6 (2).JPG
    Sd.Kfz. 6 (3).JPG
    Sd.Kfz. 6 (4).JPG
    Sd.Kfz. 6 (5).JPG
    Sd.Kfz. 6 (6).JPG
    Sd.Kfz. 6 (7).JPG
    Sd.Kfz. 6 (8).jpg
    Sd.Kfz. 6 (9).JPG
    Sd.Kfz. 6 (10).jpg
    Sd.Kfz. 6.jpg

    Ширина трака - 320 мм. Маркировка на резиновой накладке - W300.


  5. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    Mittlerer Zugkraftwagen 8t
    (Sd.Kfz. 7)


    Sd.kfz 7 (1).jpg
    Sd.kfz 7 (2).JPG
    Sd.kfz 7 (3).JPG
    Sd.kfz 7 (4).JPG

    Другой вариант:

    Sd.kfz 7 (5).JPG
    Sd.kfz 7 (6).jpg
    Sd.kfz 7 (7).jpg
    Sd.kfz 7 (8).jpg
    Sd.kfz 7 (9).jpg

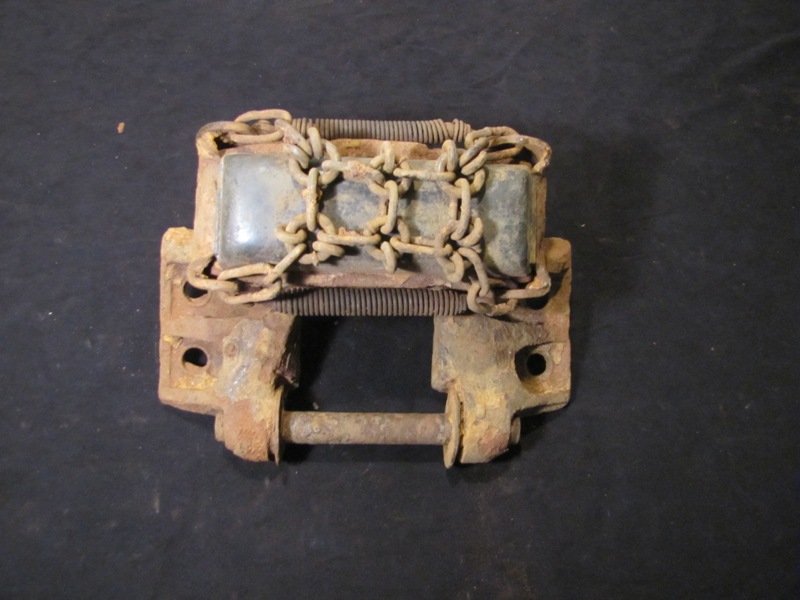

    Зимние накладки с цепью противоскольжения:
    Sd.kfz 7 (10).JPG
    Sd.kfz 7 (11).JPG
    Sd.kfz 7 (12).JPG
    Sd.kfz 7 (13).jpg
    Sd.kfz 7 (14).jpg
    Sd.kfz 7.jpg

    Ширина трака - 360 мм. Маркировка на резиновой накладке - W400 / W402.


  6. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    Schwerer Zugkraftwagen
    12t (Sd.Kfz. 8)

    Sd.kfz 8 (1).jpg
    Sd.kfz 8 (2).JPG
    Sd.kfz 8 (3).JPG
    Sd.kfz 8 (4).JPG
    Sd.kfz 8 (5).JPG
    Sd.kfz 8 (6).JPG
    Sd.kfz 8 (7).JPG
    Sd.kfz 8.jpg


    Ширина трака - 400 мм. Маркировка на резиновой накладке - W501.


  7. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    Schwerer Zugkraftwagen
    18t (Sd.Kfz. 9)

    Sd.Kfz. 9 (1).jpg
    Sd.Kfz. 9 (2).jpg
    Sd.Kfz. 9 (3).jpg
    Sd.Kfz. 9 (4).JPG
    Sd.Kfz. 9 (5).JPG
    Sd.Kfz. 9 (6).JPG
    Sd.Kfz. 9 (7).JPG
    Sd.Kfz. 9 (8).JPG


    Зимние накладки с цепью противоскольжения:

    Sd.Kfz. 9 (9).JPG
    Sd.Kfz. 9 (10).JPG
    Sd.Kfz. 9 (11).jpg
    Sd.Kfz. 9.jpg

    Ширина трака - 440 мм. Маркировка на резиновой накладке - W601.


  8. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    Траки и резиновые накладки в сравнении:


    Цепи противоскольжения для разных типов траков:


    Инструмент для запрессовывания резиновых накладок в траки:


    Последние данные обновления репутации:
    Сёма: 1 пункт 4 окт 2014
    dex, Valdis, Blue Fox и 14 другим нравится это.
  9. Offline

    Jager 1 Jag.Hab.Batl

    Регистрация:
    2 сен 2011
    Сообщения:
    1.775
    Спасибо SB:
    10.912
    Отзывы:
    228
    Из:
    W
    Интересы:
    ПМВ
    ohranik, volksfront, PaulZibert и ещё 1-му нравится это.
  10. Offline

    UNST Новобранец

    Регистрация:
    2 янв 2017
    Сообщения:
    1
    Спасибо SB:
    4
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Рыбалка
    Добрый день! А что скажете про этот трак, от чего он? Очень маленький - ширина 30 см...
    DSCN1403.JPG DSCN1404.JPG

    Последнее редактирование модератором: 2 янв 2017
  11. Offline

    БАТХЕД лесной прапор

    Регистрация:
    10 дек 2010
    Сообщения:
    920
    Спасибо SB:
    3.585
    Отзывы:
    82
    Страна:
    Russian Federation
    Из:
    Cмоленск
    Интересы:
    Всё в промежутке vdi -50 +80
    полугусеничную ганс технику смотрите

    Дождевой Земляк и Юниор нравится это.
  12. Offline

    Юниор Команда форума

    Регистрация:
    15 июн 2014
    Сообщения:
    10.427
    Спасибо SB:
    29.745
    Отзывы:
    472
    Страна:
    Russian Federation
    Из:
    Ростовская область
    Имя:
    Алексей
    Интересы:
    техника ВОВ
    SdKfz 250 и иже с ним, думаю...

  13. Offline

    flyagi Завсегдатай SB

    Регистрация:
    18 фев 2014
    Сообщения:
    431
    Спасибо SB:
    2.676
    Отзывы:
    74
    Страна:
    Russian Federation
    Из:
    Аргаяшский район
    Интересы:
    водка
    Попалось фото в тему, перебирают гусеницу, похоже:


    barukanec77, Blue Fox, Юниор и 3 другим нравится это.
  14. Offline

    coast70 Приказный

    Регистрация:
    16 окт 2012
    Сообщения:
    26
    Спасибо SB:
    15
    Отзывы:
    2
    Страна:
    Ukraine
    Из:
    Харьков

    barukanec77 и БАТХЕД нравится это.
  15. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.382
    Спасибо SB:
    67.526
    Отзывы:
    1.127
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    coast70, а что это за цепи на ваших фото?

    БАТХЕД нравится это.
  16. Offline

    vlad_sila Поручикъ

    Регистрация:
    13 апр 2011
    Сообщения:
    74
    Спасибо SB:
    45
    Отзывы:
    2
    Страна:
    Russian Federation
    Из:
    Смоленск
    Ценятся накладки на траки? Или можно выкидывать?

  17. Offline

    Панаев Постановщик))

    Регистрация:
    2 сен 2017
    Сообщения:
    3.886
    Спасибо SB:
    20.965
    Отзывы:
    861
    Страна:
    Russian Federation
    Из:
    Нейтральная территория
    Интересы:
    прошлое
    Туварисчи эти из этой же оперы??? Или нет???
    SAM_0132.JPG SAM_0134.JPG SAM_0137.JPG

    barukanec77 нравится это.
  18. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.382
    Спасибо SB:
    67.526
    Отзывы:
    1.127
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Панаев и Василий из Москвы нравится это.
  19. Offline

    Панаев Постановщик))

    Регистрация:
    2 сен 2017
    Сообщения:
    3.886
    Спасибо SB:
    20.965
    Отзывы:
    861
    Страна:
    Russian Federation
    Из:
    Нейтральная территория
    Интересы:
    прошлое
  20. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    10.382
    Спасибо SB:
    67.526
    Отзывы:
    1.127
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Надо! В смысле забрать.На бутылочку с закусоном завсегда их поменять можно.;)

    barukanec77 и Панаев нравится это.
