Ампуломёт

Ампуломет. Забытое оружие ВОВ?

Универсальная стрелковая система низкой баллистики для ближнего боя пехотных подразделений РККА

Имеющиеся сведения об ампулометах Красной Армии крайне скудны и в основном базируются на паре абзацев из мемуаров одного из защитников Ленинграда, описании конструкции в руководстве по применению ампулометов, а также некоторых выводах и расхожих домыслах современных поисковиков-копателей. Между тем в музее столичного завода «Искра» имени И.И. Картукова долгое время мертвым грузом лежал изумительного качества видовой ряд съемки фронтовых лет. Текстовые документы к нему, очевидно, погребены в недрах архива экономики (или научно-технической документации) и еще дожидаются своих исследователей. Так что при работе над публикацией пришлось обобщать лишь известные данные и анализировать справки и изображения.
Существующее понятие «ампуломет» применительно к боевой системе, разработанной в СССР накануне Великой Отечественной войны, не раскрывает всех возможностей и тактических преимуществ этого оружия. Более того, все доступные сведения относятся лишь, так сказать, к позднему периоду серийных ампулометов. На самом деле, эта «труба на станке» была способна метать не только ампулы из жестянки или бутылочного стекла, но и более серьезные боеприпасы. А создатели данного простого и неприхотливого оружия, производство которого было возможно чуть ли не «на коленке», вне сомнения, достойны куда большего уважения.
В огнеметной системе вооружений сухопутных войск Красной Армии ампуломет занимал промежуточное положение между ранцевыми или станковыми огнеметами, стреляющими на незначительные расстояния струей жидкой огнесмеси, и полевой артиллерией (ствольной и реактивной), эпизодически применявшей на полную дальность стрельбы зажигательные снаряды с твердыми зажигательными смесями типа военного термита марки 6. По замыслу разработчиков (а не требований заказчика), ампуломет в основном (так в документе) предназначался для борьбы с танками, бронепоездами, бронемашинами и укрепленными огневыми точками противника путем стрельбы по ним любыми боеприпасами подходящего калибра.


Опытный 125-мм ампуломет в период заводских испытаний 1940 г.

Мнение о том, что ампуломет - чисто ленинградское изобретение, очевидно, основано на том, что этот вид оружия производили и в блокадном Ленинграде, а один из его образцов выставлен в экспозиции Государственного мемориального музея обороны и блокады Ленинграда. Однако разрабатывали ампулометы (как, впрочем, и пехотные огнеметы) в предвоенные годы в Москве в опытном конструкторском отделе завода №145 имени СМ. Кирова (главный конструктор завода - И.И. Картуков), состоящем в ведении Наркомата авиапромышленности СССР. Фамилии конструкторов ампулометов, к сожалению, мне неизвестны.


Транспортировка опытного 125-мм ампуломета летом при смене огневой позиции.

Документально подтверждено, что с боекомплектом из ампул 125-мм ампуломет прошел полигонные и войсковые испытания в 1941 г. и был принят на вооружение Красной Армии. Описание конструкции ампуломета, приведенное в Интернете, позаимствовано из руководства и лишь в общих чертах соответствует довоенным опытным образцам: «Ампуломет состоит из ствола с патронником, затвора-задвижки, стреляющего приспособления, прицельных приспособлений и лафета с вилкой». В дополненном нами варианте ствол серийного ампуломета представлял собой стальную цельнотянутую трубу из маннесмановского проката с внутренним диаметром 127 мм, либо свернутую из листового 2-мм железа, заглушённую в казенной части. Ствол штатного ампуломета свободно опирался цапфами на проушины в вилке колесного (летнего) или лыжного (зимнего) станка. Механизмов горизонтальной или вертикальной наводки не было.

У опытного 125-мм ампуломета затвором винтовочного типа в патроннике запирался холостой патрон от охотничьего ружья 12-го калибра с папковой гильзой и 15-граммовой навеской черного пороха. Спуск стреляющего механизма происходил при нажатии большим пальцем левой руки на спусковой рычаг (вперед или вниз -были разные варианты), находящийся возле рукояток, подобных используемым на станковых пулеметах и приваренных к казенной части ампуломета.


125-мм ампуломет на боевой позиции.

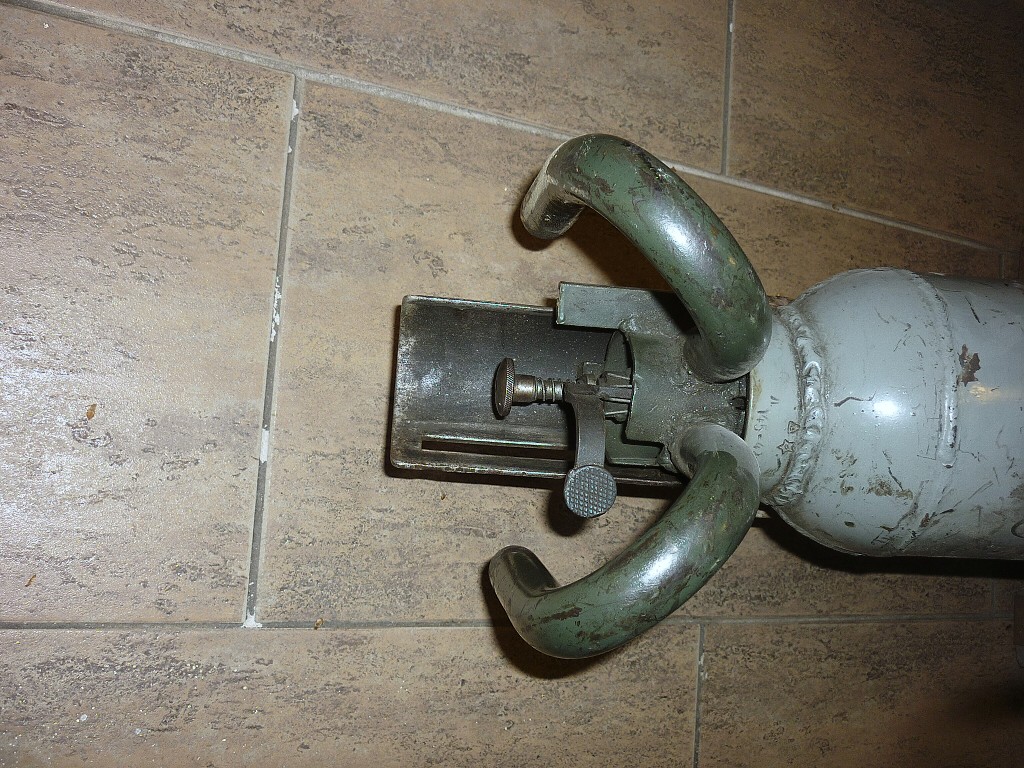

У серийного ампуломета стреляющий механизм был упрощен за счет изготовления многих деталей штамповкой, а спусковой рычаг перенесен под большой палец правой руки. Более того, рукоятки в серийном производстве заменили стальными трубами, изогнутыми подобно рогам барана, конструктивно объединив их с поршневым затвором. То есть, теперь для заряжания затвор поворачивали обеими рукоятками до упора влево и с опорой на лоток тянули на себя. Вся казенная часть с ручками по прорезям в лотке отъезжала в крайнее заднее положение, полностью извлекая стреляную гильзу патрона 12-го калибра.

Прицельные приспособления ампуломета состояли из мушки и откидной стойки прицела. Последняя была рассчитана для стрельбы на четыре фиксированные дистанции (очевидно, от 50 до 100 м), обозначенные отверстиями. А вертикальная прорезь между ними позволяла пристреляться и на промежуточные дальности.
На фотографиях видно, что на опытном варианте ампуломета использовали грубо изготовленный колесный станок, сваренный из стальных труб и уголкового профиля. Правильнее его было бы считать лабораторным стендом. У станка ампуломета, предложенного на вооружение, все детали более тщательно отделывали и снабжали всеми атрибутами, необходимыми для эксплуатации в войсках: рукоятками, сошниками, планками, скобочками и пр. Однако колеса (катки) и на опытном, и на серийном образцах предусматривались монолитные деревянные, обитые металлической полосой по образующей и с металлической втулкой в качестве подшипника скольжения в осевом отверстии.

В питерском, волгоградском и архангельском музеях имеются поздние варианты ампуломета заводского производства на упрощенном легком бесколесном нескладывающемся станке с опорой из двух труб, либо вообще без станка. Треноги из стальных прутьев, деревянные колоды или дубовые крестовины в качестве лафетов к ампулометам приспосабливали уже в военное время.

В руководстве упоминается, что носимый расчетом ампуломета боекомплект составлял 10 ампул и 12 вышибных патронов. На станке предсерийного варианта ампуломета разработчики предлагали устанавливать в транспортном положении по два легкосъемных жестяных ящика емкостью на восемь ампул каждый. Два десятка патронов один из бойцов, очевидно, переносил в стандартном охотничьем патронташе. На боевой позиции ящики с боезапасом быстро снимали и помещали в укрытие.

На стволе предсерийного варианта ампуломета предусматривались две приваренные антабки для переноски его на ремне через плечо. Серийные образцы были лишены всяких «архитектурных излишеств», и ствол переносили на плече. Многие отмечают наличие металлической решетки рассекателя внутри ствола, в казенной его части. На опытном образце этого не было. Очевидно, решетка понадобилась для предотвращения удара картонным и войлочным пыжом холостого патрона по стеклянной ампуле. Кроме того, она ограничивала перемещение ампулы в казенную часть ствола до упора, поскольку у серийного 125-мм ампуломета в этом месте располагался патронник. Заводские данные и характеристики 125-мм ампуломета несколько разнятся с теми, что приводятся в описаниях и руководствах по применению.


чертеж серийного 125-мм ампуломета, предложенного в серийное производство в 1940 г.


Разрыв 125-мм ампулы, снаряженной самовоспламеняющейся жидкостью КС, в районе цели.


Склад готовой продукции цеха по производству ампулометов на заводе №455 НКАП в 1942 г.





Зажигательные ампулы

Как указывалось в документах, основным боеприпасом для ампулометов были авиационные жестяные ампулы АЖ-2 калибра 125 мм, снаряженные самовоспламеняющейся разновидностью сгущенного керосина марки КС. Первые жестяные сферические ампулы поступили в серийное производство в 1936 г. В конце 1930-х гг. их совершенствованием занимались также в ОКО 145-го завода (в эвакуации это ОКБ-НКАЛ завода №455). В заводских документах они именовались авиационными жидкостными ампулами АЖ-2. Но все же пра-
вильнее называть ампулы жестяными, поскольку ими в ВВС РККА планировали постепенно заменить стеклянные ампулы АК-1, состоящие на вооружении с начала 1930-х гг. как химбоеприпасы.

К стеклянным ампулам постоянно были нарекания, что они, де, непрочны, а разбившись раньше времени, способны отравить своим содержимым и экипаж самолета, и наземный персонал. Между тем, к стеклу ампул предъявлялись взаимоисключающие требования - прочность в обращении и хрупкость при применении. Первое, естественно, превалировало, и некоторые из них, с толщиной стенки 10 мм, даже при бомбометании с высоты 1000 м (в зависимости от плотности грунта) давали очень большой процент неразбивших-ся. Теоретически решить проблему могли их жестяные тонкостенные аналоги. Как позже показали испытания, надежды авиаторов на это также оправдались не в полной мере.

Данная особенность наверняка проявлялась и при стрельбе из ампуломета, особенно по настильным траекториям на небольшую дальность. Заметьте, рекомендуемый типаж целей 125-мм ампуломета так же сплошь составляют объекты с прочными стенками. В 1930-х гт. авиационные жестяные ампулы изготавливали путем штамповки двух полусфер из тонкой латуни толщиной 0,35 мм. По всей видимости, с 1937 г. (с началом жесткой экономии цветных металлов в производстве боеприпасов) начался их перевод на белую жесть толщиной 0,2-0,3 мм.

Конфигурация деталей для производства жестяных ампул сильно варьировалась. В 1936 г. на 145-м заводе была предложена конструкция Офицерова-Кокоревой для изготовления АЖ-2 из четырех сферических сегментов с двумя вариантами закатки краев деталей. В 1937 г. в производстве состояли даже АЖ-2 из полусферы с заливочной горловиной и второй полусферой из четырех сферических сегментов.

В начале 1941 г., в связи с ожидаемым переводом экономики на особый период, были опробованы технологии производства АЖ-2 из черной жести (тонкого проката 0,5-мм декапированного железа). С середины 1941 г. этими технологиями пришлось воспользоваться в полной мере. Черная жесть при штамповке была не столь пластичной, как белая или латунь, а глубокая вытяжка стали усложняла производство, поэтому АЖ-2 с началом войны допускалось изготавливать из 3-4 частей (сферических сегментов или поясов, а также различного их сочетания с полусферами)



Неразорвавшиеся или не стрелянные круглые стеклянные ампулы АУ-125 для стрельбы из 125-мм ампулометов десятилетиями прекрасно сохраняются в земле. Фото наших дней.







Исторические фото


Фото изделия




финны с трофеем



Очень часто встречается под Питером, так-же повоевали в Сталинграде (фото из музея этому подтверждение). где они ещё применялись?
P.S. если обрезать огнетушитель и приварить прицел с рукоятками, то получится реплика ампуломёта



Насчёт часто встречается ,поспорю.Хотя я три штуки лично находил в районе МБ =)
Интересный образец оружия,у меня в коллекции есть.

Пы.Сы.Если бы бабушка была дедушкой...?

Добавлю ещё фото:



Часто понятие относительное) Пока воочию в Волгоградском музее не увидел, считал что попадаются только под питером.
поздравляю и завидую белой завистью)



Спасибо!
А так да,лютая штука. Сверху три фото моя копанина))


Фотки из сети:

Сообщения объединены, 24 янв 2015, время первого редактирования 24 янв 2015

Если у кого будет что добавить по теме, то не стесняйтесь!
С ув. Зундыч)



Во,кстати ампулы у меня так до сих пор нет.Если что....))

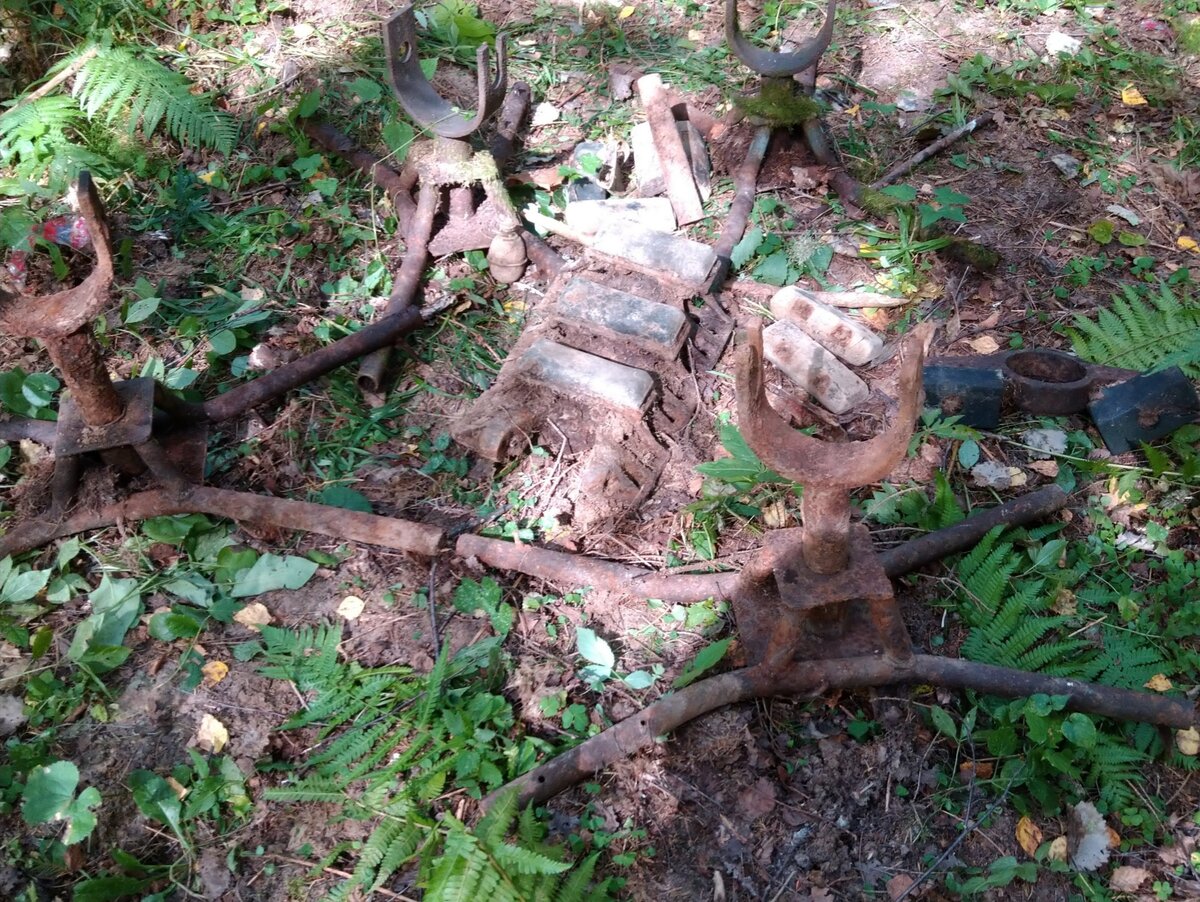

День добрый всем, увидел тему про ампулометы, недавняя моя находка 4 станины от них, хотелось бы спросить на некоторых на ножках видны накладки (полоски под двумя болтами) , какая функция их предназначения, для чего они нужны
были



На фото на некоторых есть, а на некоторых нет



Что бы понятно точно было я вот про эти накладки



Предположу, что это просто рукоятки для извлечения станины из грунта. Как видно все четыре ноги станка имеют довольно длинные острые сошники, и когда они забиваются в грунт, то вытаскивать станок без подобных рукояток будет тяжело:



На запасной линии обороны Кар.Ф в неглубоких колодцах 1х1 на дне ампулы. Это склад или управляемый фугас?
