База данных артикулов люфтваффе FL

Тема в разделе "Самолёты и авиация", создана пользователем zunder1, 22 дек 2018.

  1. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    11.163
    Спасибо SB:
    75.440
    Отзывы:
    1.302
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Последние данные обновления репутации:
    PaulZibert: 1 пункт (Спасибо за интересные ссылки!) 24 дек 2018
  2. Ads Master

    Отзывы:
    0

  3. Offline

    kotov Завсегдатай SB

    Регистрация:
    8 дек 2015
    Сообщения:
    1.538
    Спасибо SB:
    2.334
    Отзывы:
    17
    Страна:
    Russian Federation
    Из:
    Московия
    Имя:
    Волонтёр
    Интересы:
    Разные
    Интересный сайт благодарю . Есть знак с двигателя германского бомбардировщика никак не определю модель самолёта . На знаке немецкая надпись по кругу +, - .. Моторный завод Лейпциг.. С уважением.

    zunder1 нравится это.
  4. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Фото знака можно увидеть?

  5. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    11.163
    Спасибо SB:
    75.440
    Отзывы:
    1.302
    Страна:
    European Union
    Из:
    city
    Интересы:
    no

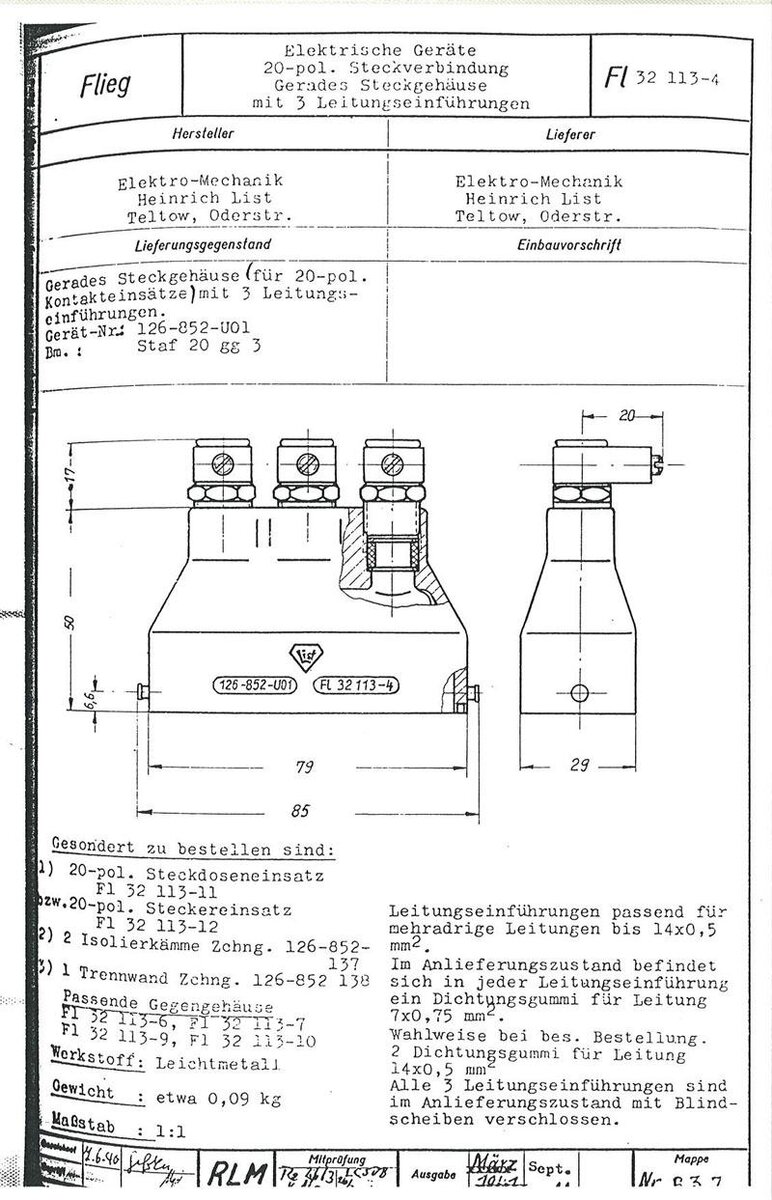

    Посмотрел FL 32113-4 по базе и не нашёл...Ohh

    002.JPG 007.JPG 009.JPG
    Сообщения объединены, 25 апр 2019, время первого редактирования 25 апр 2019
    Но в интернете всё есть!

    • Bezeichnung: Steckverbindung, gerades Steckgehäuse, 20 Pole
    • Anforderungszeichen: Fl.32113-4
    • Gerät-Nr.: 126-852-U01
    • Baumuster: Staf 20 gg3
    • Pole: 20
    • Hersteller: Elektro-Mechanik, Heinrich List, Teltow
    • Baujahr: ca. 1944
    • Verwendung: Steckverbindung für Bordnetz
    • Bemerkung: mit Steckdoseneinsatz, Fl.32113-11 (20 Pole)
    Fl.32113-4-Steckverbindung-20-Pole-_01-1024x768.jpg Stecker-Fl.32113-4-20-Pole.....jpg

    Дождевой Земляк и Панаев нравится это.
  6. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Не всё в нем есть, в интернете! Ohh
    С ног сбился! Но ни как найти не могу!
    Fl. 50801!? 50800 есть у меня, 50801 думаю от туда же, но хотелось бы в живую увидеть!
    Ещё один!
    Fl.204793!? Звеньев отвод с Mg-131, у кого мог стоять?

    Юниор нравится это.
  7. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    11.163
    Спасибо SB:
    75.440
    Отзывы:
    1.302
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Dave, вот! Поэтому прошу скидывать в тему нужные и правильные ссылки по кодам Fl. и их расшифровке.
    Заодно здесь же находки по определяем!:soldiers:

  8. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    У меня ссылок нет нет!
    Документация в электронном виде, pdf.
    К тому же много в документации по самим самолётам, вспомогательному оборудованию, вооружению и т.д. Объём большой, не упорядочен.
    Но, в принципе, можно заморочется. Но всё от свободного времени зависит.

    Юниор нравится это.
  9. Offline

    zunder1 scrapper

    Регистрация:
    19 дек 2012
    Сообщения:
    11.163
    Спасибо SB:
    75.440
    Отзывы:
    1.302
    Страна:
    European Union
    Из:
    city
    Интересы:
    no
    Dave, таки да. Потихоньку можно выкладывать инфу. Что сочтёте нужным и интересным.
    Я же практик. Как найду авиа жалезку,так и начинаю по ней "рыть"
    И "поможите люди добрые")))Ohh:sbboy:

  10. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Ок, подкину информации, по возможности в системном виде.
    Ну и желёзки, о которых писал выше.
    Одно голова хорошо, а не одна, лучше!)

    Юниор нравится это.
  11. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe

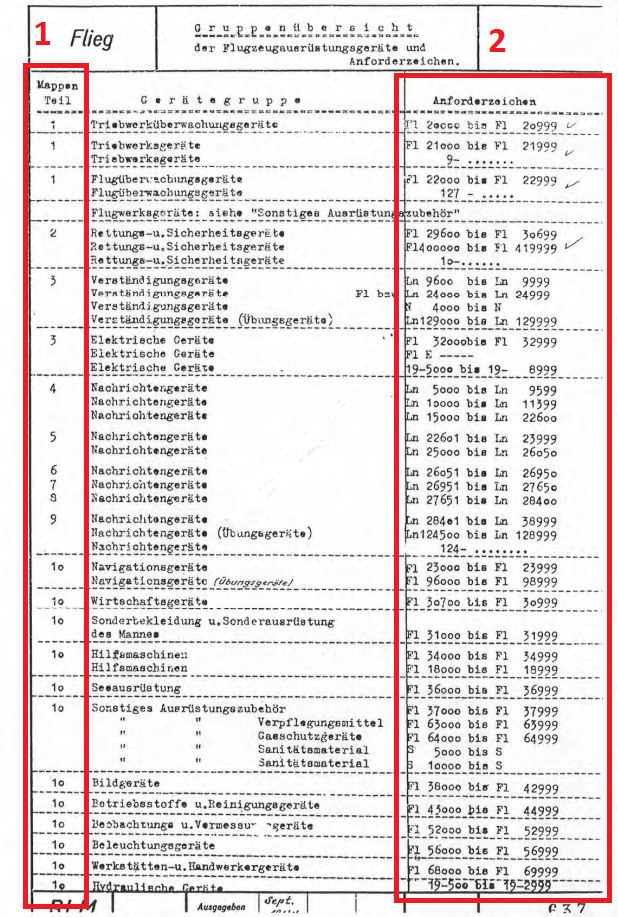

    Кое что по Fl, Fl E, Ln номерам.
    Касаемо первого скина, общая таблица для удобства поиска. Столбец 1 - номер книги, столбец 2 - какие серии номеров в книге.



    Ohh

    Так, не получатся на Форум загрузить! Объем каждой книжки от 40 до 90 мегов. Надо подумать как их сжать.
    А какой максимальный объём загружаемого файла?

    zunder1 нравится это.
  12. Offline

    Vovan171 Завсегдатай SB

    Регистрация:
    9 июн 2014
    Сообщения:
    234
    Спасибо SB:
    1.092
    Отзывы:
    53
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Обширные
    Так можно на что-то типа яндекс-диска, а ссылку сюда.

  13. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Так и придется сделать.
    Вчера одну книжку ужал до 10 мегов, но качество картинки ушло!

  14. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    PaulZibert и Vovan171 нравится это.
  15. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Касаемо номера, о котором писал выше.
    Fl.204793, нашелся!
    Звеньеотвод с пулемета MG-131. Фото детали не мои, с Тризны, форумчанина Инкерманец. Он выставлял на определение.

    0.jpg 0..jpg 0...jpg 0....jpg

    Как и предпологали, с носовых пулеметных точек, с MG-131, с лафета St.L.131/5. Модификаций лафетов было три А,В,С, все три выставляю. Мне видится, что данная деталь с левого лафета St.L.131/5 B,R und L, Fl.204944. Данный лафет устанавливался на Fw-190 модификации А-7 и выше, D. Про другие типы самолетов сложно сказать, нашел ещё на Bf-109 G-5,G-6, но другой модификации St.L.131/5 С.

    2.png 2..png 2...png 2....png 2.....png 2......png 2.......png 2........png

    zunder1 и 2bellum нравится это.
  16. Offline

    Dave Завсегдатай SB

    Регистрация:
    20 янв 2019
    Сообщения:
    314
    Спасибо SB:
    1.183
    Отзывы:
    41
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Luftwaffe
    Много "весёлого" под номерами видел!
    Но, чтобы ещё и это!? :evilsb:

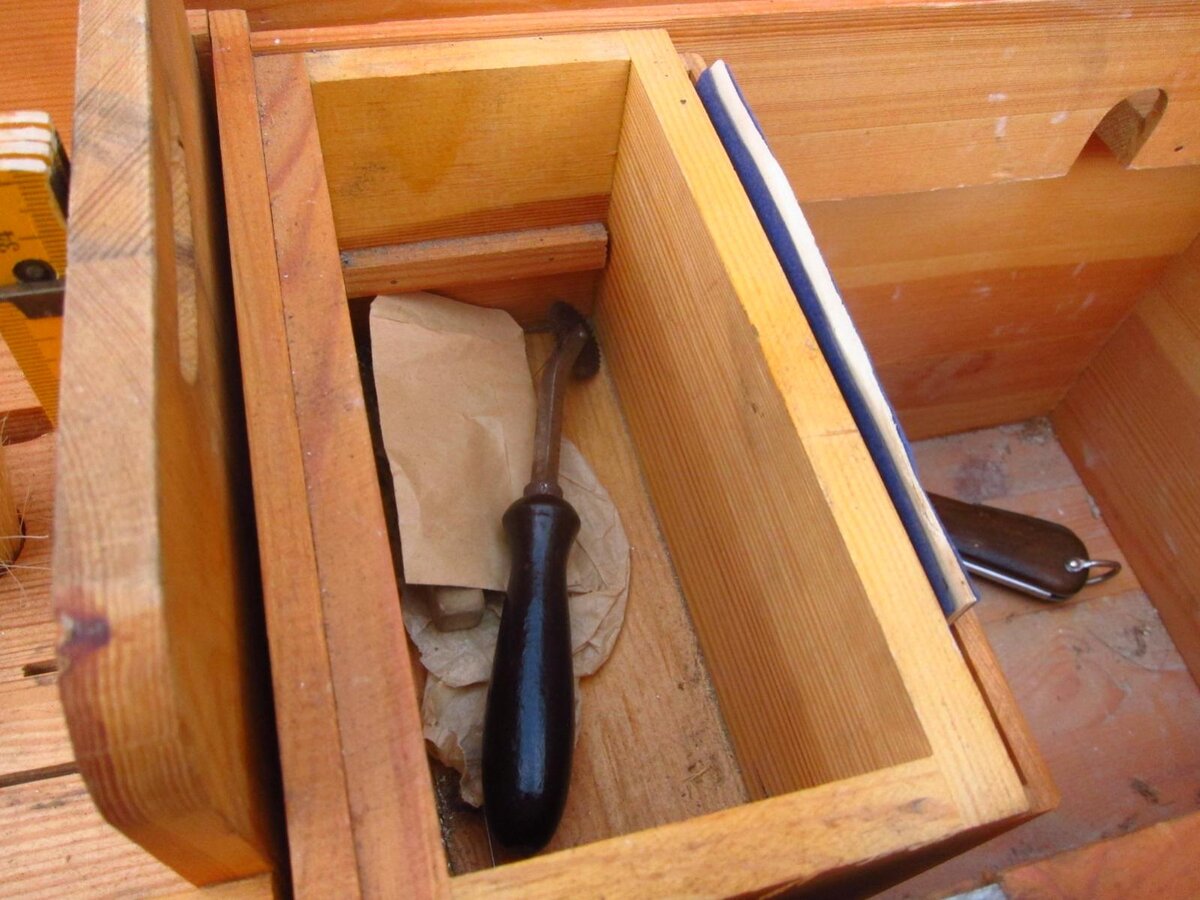

    Попросил меня Друг подсказать, что скрывается под номером Fl.68650 в данном ящике!

    s-l1600.jpg s-l1600 (1).jpg s-l1600 (2).jpg

    Номер входит в группу Наборов инструментов.Покапался я в своих закромах и нашёл данный ящичек! Но ни как не думал обнаружить в нём такую начинку!:t141038:
    У Друга ящик поменьше, тот что я нашел побольше, но номер один. Походу маленький для истребителей, большой для бомберов!:t141038:

    Flugzeugmaler (1).jpg Flugzeugmaler (2).jpg Flugzeugmaler (3).jpg Flugzeugmaler (4).jpg Flugzeugmaler (5).jpg Flugzeugmaler (6).jpg Flugzeugmaler (7).jpg Flugzeugmaler (8).jpg Flugzeugmaler (9).jpg Flugzeugmaler (10).jpg Flugzeugmaler (11).jpg Flugzeugmaler (12).jpg

    PaulZibert нравится это.
