Всё о мельницах

​

Мельница — механизм для измельчения чего-либо. Классическим примером мельницы служит мукомольная мельница. Одним из видов ручной мельницы является жёрнов.

Выбор типа мельницы определяется размером исходных частиц, твёрдостью размалываемого материала и производительностью. Исторические предшественники мельницы — зернотёрка и ступа. Позднее стали использовать мускульную силу людей и животных, а затем и силу воды и ветра. Существовали мельницы-толкуши и перетирные. Основным элементом перетирных мельниц является жёрнов. В настоящее время в быту наиболее известным типом мельниц являются кофемолки и блендеры ударного типа, аналогичные молотковым мельницам, а также шнековые мясорубки.

По типу привода различают:

Ручная — небольшая мельница, жернова которой вращаются вручную. Примеры: жёрнов, мельницы для измельчения зёрен кофе (кофемолка), пряностей, соли.

Водяная
Ветряная
Электрическая

По принципу измельчения мельницы подразделяются на:

шаровые
шнековые (дробилки)
бисерные
струйные
молотковые
дисковые
центробежно-ударные
Вихревая мельница
Вальцевая мельница
Стержневая мельница

По поступающему сырью и получаемой продукции мельницы подразделяются на:

хлебопекарная мельница
макаронная мельница (мельница для твёрдых сортов пшеницы)

Мельница для зерна использует общие принципы валковых мельниц, но у неё есть важное отличие. Современная промышленная мельница сначала бережно разрушает зерно для отделения наружной части (отруби) — этот процесс называется обрушением оболочки, затем размалывает в муку или крупку сердцевину зерна (мука высшего сорта). Некоторые типы лабораторных мельниц для зерна имитирует промышленную систему помола, для определения пригодности зерна и его рыночной стоимости.

Современные мельничные линии для муки состоят из бункеров (завалочных), где мука отлёживается и набирает нужные качества, устройств непосредственно измельчающих, устройств разделяющих полученную муку или крупку на фракции. При этом мука может несколько раз проходить через «измельчающие» и фракционные механизмы, пока итеративным подходом не удастся добиться муки нужной фракции. Часто мельничные линии снабжаются механизмами тонкой очистки зерна и грануляции

Побочными продуктами переработки мельницы являются:

мука с высоким содержанием отрубянных частиц (мука ВСОЧ)
кормовые зернопродукты (I, II, III, IV и V категории)
отруби (рассыпные, гранулированные)
сметки
негодные отходы

В качестве отдельного класса идут так называемые лабораторные мельницы малой мощности, основанные на тех же принципах, но существенно более разнообразные по исполнению.

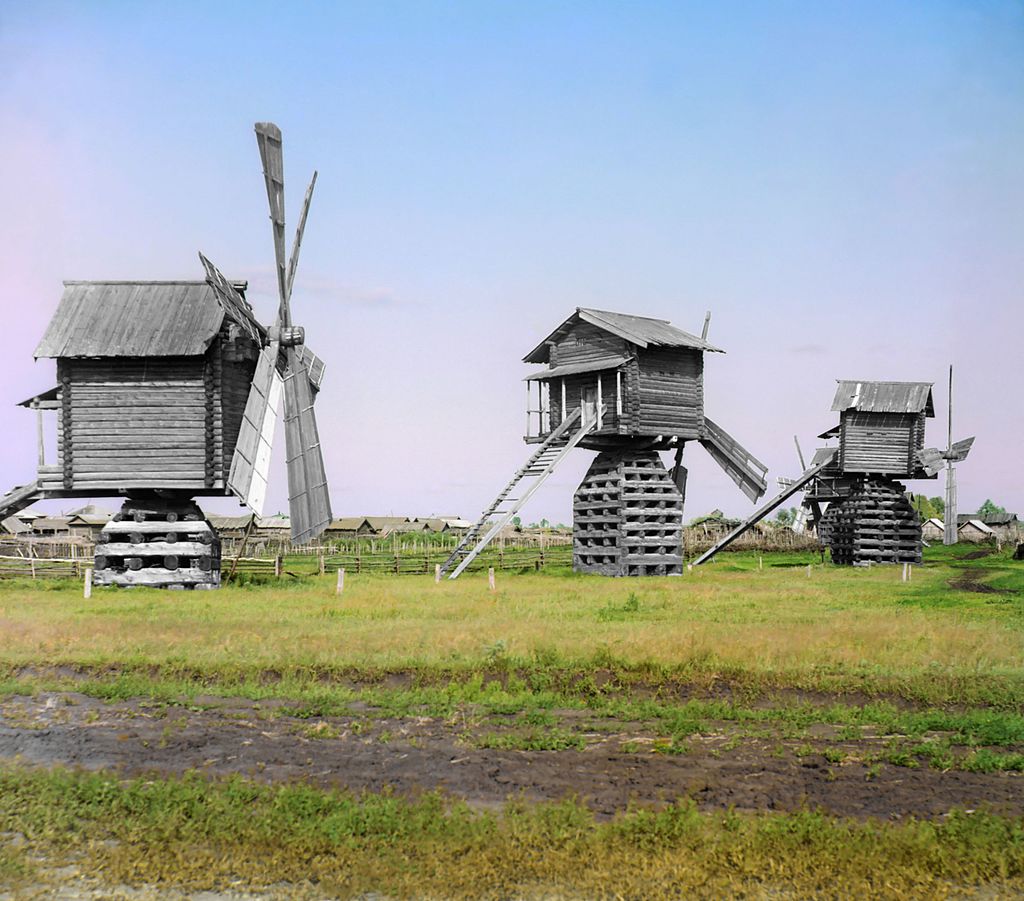

Ветряные мельницы в Сибири (фото С. М. Прокудина-Горского, 1912 г.)

Ветряная мельница – это мельница, преобразующая энергию ветра в энергию вращения с помощью лопастей называемых парусами, в отличие от водяной мельницы, использующей энергию потока воды. Много веков назад, ветряные мельницы, как правило, использовались для измельчения зерна, в качестве привода для водяного насоса либо для выполнения обеих задач. Большинство современных ветряных мельниц имеют форму ветровых турбин и используются для выработки электроэнергии; ветряные насосы используются для перекачки воды, осушения земель или выкачивания подземных вод.



Ветряные мельницы в древности

Ветряная мельница греческого инженера Герона Александрийского, изобретенная в первом веке нашей эры, является наиболее ранним примером использования энергии ветра для приведения в движения механизма. Другим примером древней ветрового привода является молитвенное колесо, используемое в Тибете и Китае в начале 4 века. Также есть сведения, что в Вавилонской империи Хаммурапи планировал использование энергии ветра для своего амбициозного проекта по орошению.

Горизонтальные ветряные мельницы

Первые запущенные в работу ветряные мельницы имели паруса (лопасти), вращающиеся в горизонтальной плоскости, вокруг вертикальной оси. По словам Ахмада аль-Хасана ветряные мельницы были изобретены в восточной Персии, персидским географом Эстакхири в девятом веке. Подлинность сведений о более раннем изобретении ветряной мельницы вторым халифом Умаром (в течение 634 - 644 годов н.э.) ставится под сомнение на основании того, что сведения о ветряных мельницах появляются лишь в документах датируемых десятым веком.

Мельницы того времени имели от шести до двенадцати лопастей покрытых тростником или тканевым материалом. Эти приспособления использовались для измельчения зерна или добывания воды, и довольно сильно отличались от более поздних европейских вертикальных ветряных мельниц. Первоначально ветряные мельницы получили широкое распространение на Ближнем Востоке и в Центральной Азии, а затем постепенно стали популярными в Китае и Индии.

Подобный тип горизонтальной ветряной мельницы с прямоугольными лопастями, используемой для орошения, также можно найти в тринадцатом веке в Китае (во время правления династии Цзинь на севере), открытой и привезённой в Туркестан путешественником Елюем Чуцаем в 1219 году.

Горизонтальные ветряные мельницы в небольшом количестве присутствовали на территории Европы в 18-м и 19-м веках. Наиболее известными, из сохранившихся до наших дней, являются Мельница Хупера в графстве Кент и мельница Фаулера в Баттерси в окрестностях Лондона. Вероятнее всего, мельницы существовавшие на территории Европы в те времена были независимым изобретением европейских инженеров времен промышленной революции; конструкция европейских мельниц не была заимствована у восточных стран.

Относительно происхождения вертикальных ветряных мельниц дебаты историков продолжаются до сих пор. Из-за отсутствия достоверных сведений невозможно ответить на вопрос являются ли вертикальные мельницы оригинальным изобретением европейских мастеров или конструкция заимствована у ближневосточных стран.

Существование первой известной мельницы в Европе (предполагается, что она была вертикального типа) датируется 1185 годом; она была расположена в бывшем селе Видли в Йоркшире в устье реки Хамбер. Помимо этого, существует ряд менее надежных исторических источников, согласно которым первые ветряные мельницы в Европе появились в 12-м веке. Первым назначением ветряных мельниц было измельчение зерновых культур.

Козловая мельница

Существуют данные, согласно которым самый ранний тип европейских ветряных мельниц носил название post mill, названный так из-за большой вертикальной детали, составляющей основную конструкцию мельничного стана.

При монтаже корпуса мельницы таким образом она получала возможность вращаться по направлению ветра; это позволяло работать более продуктивно в северо-западной Европе, где направление ветра изменяется с короткими интервалами. Основания первых козловых мельниц вкапывали в землю, что обеспечивало дополнительную опору при повороте. Позже была разработана деревянная опора получившая название эстакада (либо козлы). Она была обычно закрытой, что давало дополнительное место для хранения урожая и обеспечивало защиту во время неблагоприятных погодных условий.

Этот тип ветрянных мельниц был наиболее распространенным в Европе до девятнадцатого века, до тех пор пока мощные башенные мельницы не заменили их.

Полая (пустая) козловая мельница

Мельницы этой конструкции имели полость, внутри которой размещался приводной вал. Это давало возможность поворачивать конструкцию по направлению ветра прилагая меньше усилий, чем в традиционных козловых мельницах, а также не было необходимости поднимать мешки с зерном к высоко расположенным жерновам, так как применение длинного приводного вала позволило размещать жернова на уровне земли. Такие мельницы использовались в Нидерландах начиная с 14 века.

Башенная мельница

К концу 13 века был введен в эксплуатацию новый тип мельничной конструкции, башенная мельница. Ее основным преимуществом являлось то, что в движение приводилась только лишь верхняя часть конструкции, в то время, как основная часть мельницы оставалась неподвижной.

Широкое распространение башенных мельниц пришло с началом периода укрепления экономики, из-за необходимости наличия надежных источников энергии. Фермеров и мельников не смущала даже более высокая стоимость возведения по сравнению с другими типами мельниц.

В отличие от козловой мельницы, в башенной мельнице только крыша башенного стана реагировала на наличие ветра, это позволяло сделать основную конструкцию значительно выше, что, в свою очередь, позволяло изготовлять лопасти большего размера, благодаря чему вращение мельницы было возможно даже в условиях слабой ветрености.

Верхняя часть мельницы могла поворачиваться по направлению движения ветра благодаря наличию лебедок. Помимо этого, существовала возможность удержания крыши мельницы и лопастей по направлению к ветру благодаря наличию небольшого ветряка, устанавливаемого под прямым углом по отношению к лопастям в задней части ветряка. Данный тип конструкции получил распространение на территории бывшей Британской империи, Дании и Германии. На территории расположенной на небольшом расстоянии от Средиземного моря, башенные мельницы возводились с фиксированными крышами, так как изменение направления ветра большую часть времени было весьма незначительным.

Шатровая мельница

Шатровая мельница является усовершенствованным вариантом башенной мельницы, где каменная башня заменена деревянным каркасом обычно восьмиугольной формы (существуют мельницы с большим или меньшим количеством углов). Каркас покрывался соломой, шифером, листовым металлом либо толем. Более легкая конструкция, по сравнению с башенными мельницами, делала ветряную мельницу более практичной, позволяя возводить конструкцию в районах с нестабильной почвой. Первоначально этот тип мельниц использовали в качестве дренажной мельницы, но позже сфера использования значительно расширилась.

При возведении мельницы в застроенных районах она обычно помещалась на основание из каменной кладки, что позволяло поднять конструкцию над окружающими зданиями для лучшего доступа ветра.

Механическое устройство мельниц

Лопасти (паруса)

Традиционно парус состоит из каркаса-решётки на которой расположена парусина. Мельник может самостоятельно регулировать количество ткани в зависимости от силы ветра и необходимой мощности. В средние века лопасти представляли собой решетку на которой располагалась парусина, в то время, как в условиях более холодного климата ткань была заменена деревянными планками, что препятствовало замораживанию. Независимо от устройства лопастей, для регулировки парусов необходимо было полностью остановить мельницу.

Переломным моментом стало изобретение в Великобритании в конце восемнадцатого века конструкции, которая автоматически приспосабливалась к скорости ветра без вмешательства мельника. Наиболее популярными и функциональными стали паруса, изобретенные Уильямом Кабиттом в 1807 году. В этих лопастях, ткань заменили механизмом соединенных затворов.

Во Франции Пьер-Теофиль Бертон изобрел систему, состоящую из продольных деревянных реек, соединенных с помощью механизма, который позволял мельнику открыть их во время вращения мельницы.

В двадцатом веке, благодаря успехам в самолетостроении значительно повысился уровень знаний в области аэродинамики, что привело к дальнейшему повышению эффективности работы мельниц немецким инженером Билау и голландскими мастерами.

Большинство ветряных мельниц имеют четыре паруса. Наряду с ними существуют мельницы оснащенные пятью, шестью или восемью парусами. Наибольшее распространение они получили в Великобритании (особенно в графствах Линкольншир и Йоркшир), Германии, и реже в других странах. Первые заводы по производству парусины для мельниц находились в Испании, Португалии, Греции, Румынии, Болгарии и России.

Мельница с четным числом парусов имеет преимущество перед другими типами мельниц, ведь при возникновении повреждения одной из лопастей, возможно удалить противоположную ей лопасть, тем самым сохранив балансировку всей конструкции.

В Нидерландах во время того, как лопасти мельницы находятся в неподвижном состоянии, их используют для передачи сигналов. Небольшой наклон парусов по направлению к главному зданию символизирует радостное событие; в то время, как наклон в противоположную от главного здания сторону символизирует скорбь. Ветряные мельницы по всей Голландии, были помещены в позиции траура в память о голландских жертвах авиакатастрофы малазийского Боинга в 2014 году.

Мельничный механизм

Шестерни внутри мельницы передают энергию от вращательного движения парусов к механическим устройствам. Паруса закреплены на горизонтальных валах. Валы могут быть полностью сделаны из дерева, дерева с металлическими элементами или целиком из металла. Тормозное колесо устанавливают на валу между передним и задним подшипниками.

Мельницы использовались для осуществления многих промышленных процессов, например для обработки семян масличных культур, выделки шерсти, покраски изделий и изготовления изделий из камня.

Распространение мельниц

Общее количество ветряных мельниц в Европе, по оценкам экспертов, достигало количества около 200 000 во времена наибольшего распространения этого типа устройств, эта цифра является довольно скромной по сравнению с приблизительно 500 000 водяных мельниц, существовавших в то же время. Ветряные мельницы получили распространение в тех регионах, где было слишком мало воды, где реки замерзали зимой и в равнинных регионах, где поток рек были слишком медленными, чтобы обеспечить требуемую мощность для работы водяных мельниц.

С приходом промышленной революции важность ветра и воды в качестве основных промышленных источников энергии снизилась; в конечном итоге большое количество ветряных мельниц и водяных колес было заменено на паровые мельницы и мельницы, оснащенные двигателями внутреннего сгорания. Вместе с тем, ветряные мельницы по прежнему оставались достаточно популярны, их продолжали строить до конца 19-го века.

В наши дни ветряные мельницы часто являются охраняемыми конструкциями, так как была признана их историческая ценность. В некоторых случаях старинные мельницы существуют в качестве статичных экспонатов (когда древние машины слишком хрупки, чтобы привести их в движение), в других случаях, как полностью рабочие экспонаты.

Из 10 000 ветряных мельниц, используемых в Нидерландах в 1850х годах, около 1000 мельниц до сих пор находятся в рабочем состоянии. Большинство ветряков в настоящее время обслуживается добровольцами, хотя некоторые мельники до сих пор работают на коммерческой основе. Многие из дренажных мельниц существуют в качестве резервного механизма для современных насосных станций. Регион Заан в Голландии был первым промышленным регионом мира в котором к концу 18 века функционировало около 600 ветряных мельниц. Экономические колебания и промышленная революция имела гораздо большее влияние на ветряные мельницы, чем на другие источники энергии, это привело к тому, что лишь немногие из них удалось сохранить до наших дней.

Строительство мельниц было распространено на территории Капской колонии в Южной Африке в 17 веке. Но первые башенные мельницы не пережили штормы на мысе полуострова, поэтому в 1717 году было решено построить более прочную мельницу. Мастера, специально присланные Голландской Ост-Индской компанией завершили строительство к 1718 году. В начале 1860х годов, Кейптаун мог похвастаться 11 мельницами.

Ветряные турбины

Ветряная турбина по сути является ветряной мельницей, структура которой специально разработана для выработки электроэнергии. Ее можно рассматривать как следующий шаг в развитии ветряной мельницы. Первые ветряные турбины были построены в конце девятнадцатого века профессором Джеймсом Блитом в Шотландии (1887 г.), Чарльзом Ф. Брашем в Кливленде, штат Огайо (1887-1888)и Полем ля Куром в Дании (1890-е). Мельница Поля ля Кура начиная с 1896 года выполняла функции электрогенератора в селе Аскове. К 1908 году насчитывалось 72 ветряных электрогенератора в Дании, с мощностью в пределах от 5 до 25 кВт. К 1930-м годам ветряные мельницы получили широкое распространение на фермах в Соединенных Штатах, где их использовали для выработки электроэнергии, в связи с тем, что еще не были установлены системы передачи и распределения энергии.

Современная ветроэнергетическая промышленность началась в 1979 году с запуска серийного производства ветровых турбин датскими производителями Kuriant, Vestas, Nordtank и Bonus. Первые турбины были небольшими по сегодняшним меркам, с мощностью 20-30 кВт каждая. С тех пор турбины коммерческого производства были значительно увеличены в размерах; Турбина Enercon E-126 способна обеспечить поступление до 7 МВт энергии.

С началом 21-го века, наблюдается рост озабоченности населения по поводу энергетической безопасности, глобального потепления и истощения ископаемого топлива. Все это в конечном итоге привело к увеличению интереса к всевозможным видам возобновляемых источников энергии и усилило интерес к ветровым турбинам.

Ветряные насосы

Ветряные насосы использовались для перекачки воды на территории современных Афганистана, Ирана и Пакистана начиная с 9-го века. Использование ветряных насосов получило широкое распространение во всем мусульманском мире, а затем распространилось на территорию современного Китая и Индии. Ветряные насосы использовались в Европе, особенно в Нидерландах и областях Восточной Англии Великобритании, начиная от Средневековья и далее, при осушении земли для сельскохозяйственных работ или для строительных целей.

Американский ветряной насос или ветряной двигатель, был изобретен Даниэлем Халадеем в 1854 году и использовался в основном для подъема воды из колодцев. Более крупные версии ветряного насоса также использовались для таких задач, как распиловка древесины, измельчение сена, шелушение и размол зерна. В Калифорнии и некоторых других штатах, ветряной насос был частью автономной системы по добыче хозяйственно-бытовой воды, которая также включала ручной колодец и деревянную водонапорную башню. В конце 19-го века стальные лопасти и башни заменили устаревшие деревянные конструкции. На пике своего развития в 1930 году, по оценкам экспертов около 600 000 ветряных насосов находились в использовании. Производством ветряных насосов занимались такие американские компании, как Pump Company, Feed Mill Company, Challenge Wind Mill, Appleton Manufacturing Company, Eclipse, Star, Aermotor и Fairbanks-Morse, со временем именно они стали основными поставщиками насосов в Северной и Южной Америке.

Ветряные насосы широко используются на фермах и ранчо в Соединенных Штатах, Канаде, Южной Африке и Австралии в наши дни. Они имеют большое количество лопастей, что позволяет им вращаться с большей скоростью при слабом ветре и замедлять движение до необходимого уровня при сильном ветре. Такие мельницы поднимают воду для нужд комбикормовых заводов, лесопильных заводов и сельскохозяйственных машин.

В Австралии компания Griffiths Brothers занимается изготовлением ветряных мельниц под названием «Southern Cross Windmills» начиная с 1903 года. В наши дни они стали незаменимой частью австралийского сельского сектора благодаря использованию воды Большого артезианского бассейна.



Ветряные мельницы в разных странах

Ветряные мельницы Голландии



В 1738 - 40 годах в голландском городке Киндердейк были построены 19 каменных ветряных мельниц для защиты низин от затопления. Ветряные мельницы перекачивали воду с территории, расположенной ниже уровня моря в реку Лек, которая впадает в Северное море. Кроме перекачивания воды, ветряные мельницы использовались для выработки электричества. Благодаря этим мельницам Киндердейк в 1886 году стал первым электрифицированным городом в Нидерландах.

Сегодня воду с отметки ниже уровня моря в Киндердейке перекачивают современные насосные станции, а ветряные мельницы в 1997 году были внесены в Список объектов мирового наследия Юнеско.



















Ветряные мельницы Германии





Ветряные мельницы Украины





Ветряные мельницы Греции





Ветряные мельницы Бельгии









Ветряные мельницы Италии



Ветряные мельницы России

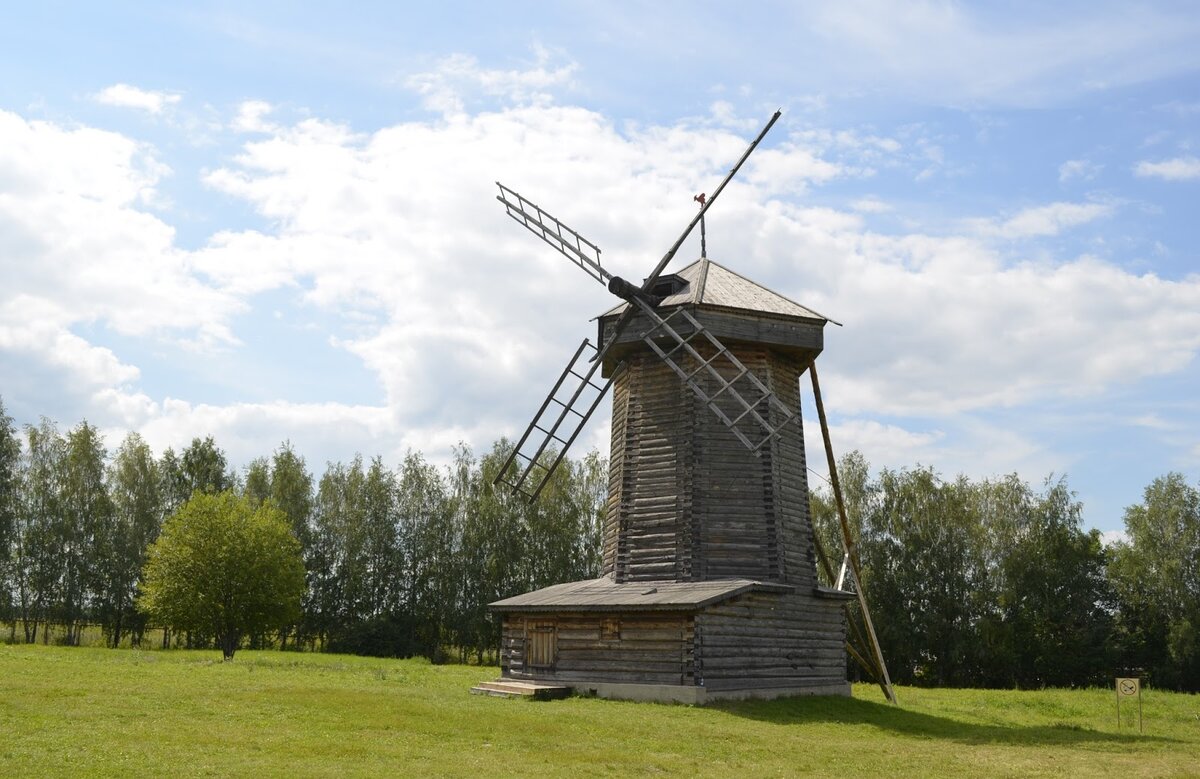

Ветряная мельница в суздальском Музее деревянного зодчества.

Ветряные мельницы Венгрии



Ветряные мельницы Израиля


Ветряная мельница Монтефиоре в Иерусалиме была построена в 1857 году на склоне напротив западных городских стен Иерусалима. Мельница была восстановлена в 2012 году.

https://ru.beautiful-houses.net/2010/08/vetrjanye-melnicy-foto.html

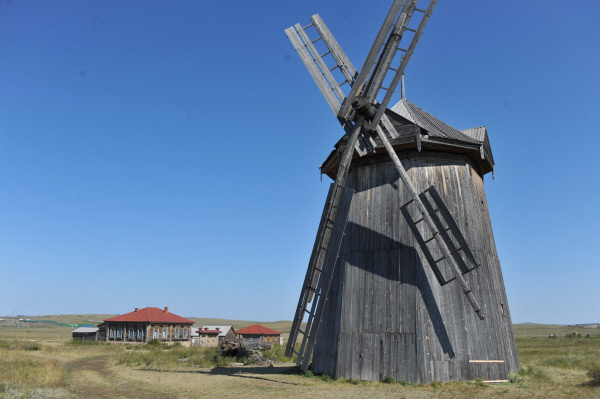

Последняя ветряная мельница в Челябинской области



Когда то их были сотни, в основном в южных, степных районах...на севере области в основном работали на речных мельницах...
Эта построена в с.Варшавка примерно в 1928 году, и молола зерно до 1960-х годов... потом была разобрана и перевезена в музей-заповедник Аркаим... зачем??? х..й его знает!



Астраханская губ., Владимировский р-н, с. Успенка
1928 г.



Астраханская губ., с. Владимировка
1928 г.



Нижне-Волжский край, Калмыцкая автономная обл., с. Кегульта
1929 г.



Раньше здесь на протяжении многих веков была мельница



А теперь медведи территорию метят



г. Набережные Челны
Ветряная мельница в с. Боровецкое
Июнь 1972 г.



Краснодарский край
Должанская ветряная мельница.
На переднем плане мельник Агафонов Ф.
1957 год



Саратовская губ., Кузнецкий уезд
Мельница-ветрянка. Мордва. с. Старые Пичеуры
1927 г.



Начинала писать о тверских мельницах— https://smolbattle.ru/threads/Старинные-мельницы-Тверского-края.73927/#post-1169987



Именно ваша тема подвигла меня создать "универсальную" тему, т.е. без привязки к региону и периоду.

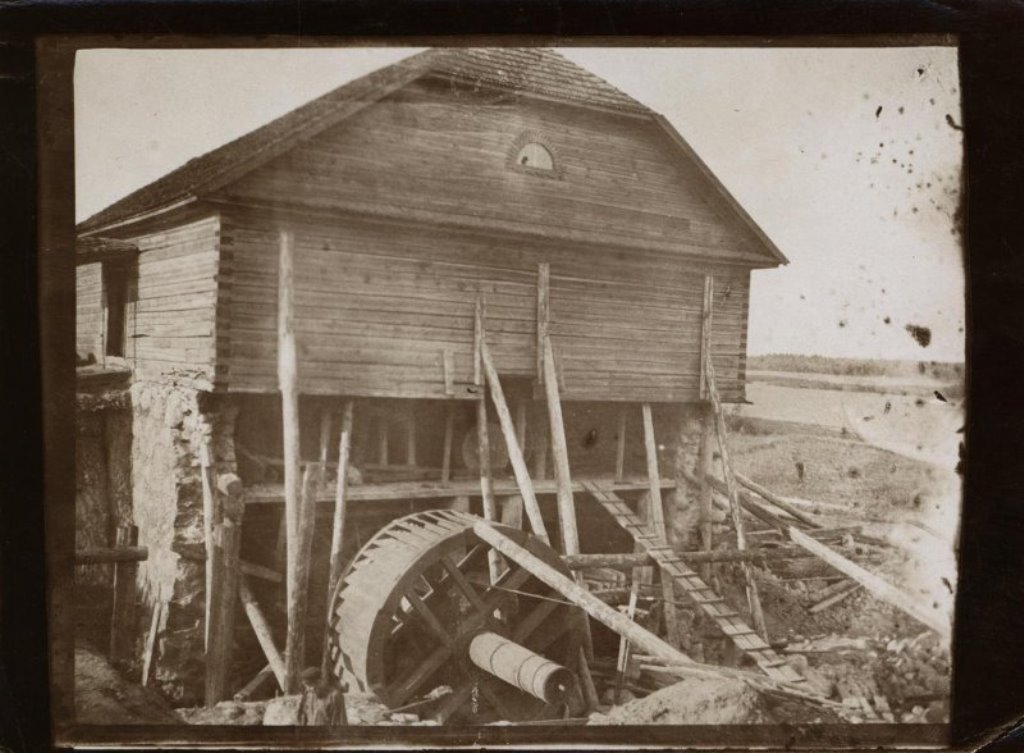

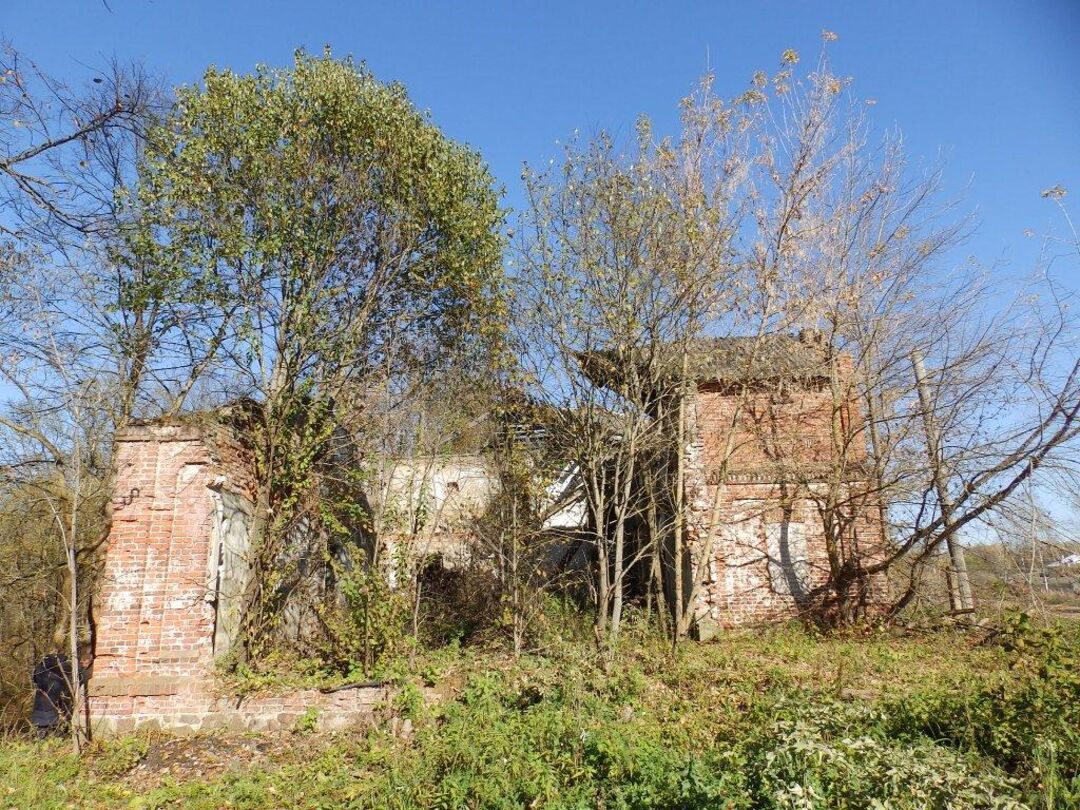

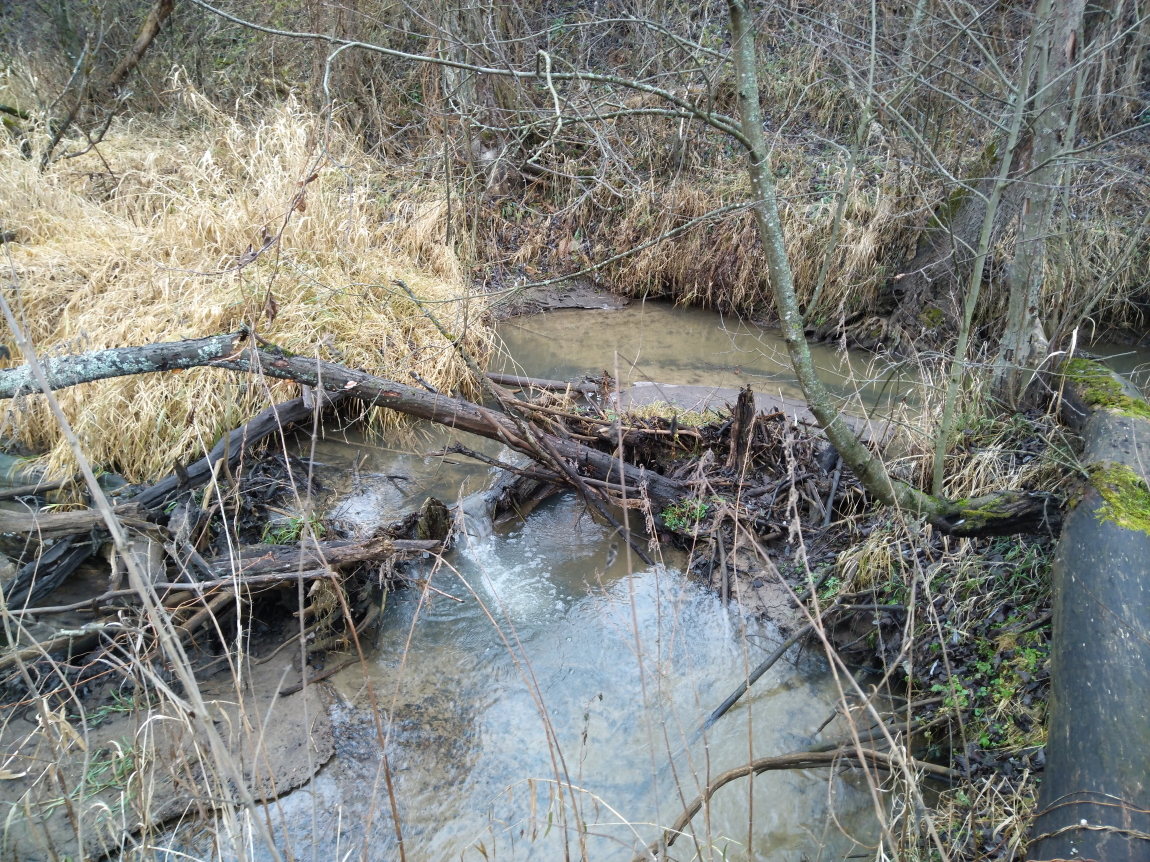

Остатки водяной мельницы.
Смоленская область, Краснинский район, дер. Лонница



Попадался жернов, размер сантиметров 60-70 в диаметре, а сведений о наличии мельницы рядом нет.
Подскажите, от какого типа мельницы он может быть?

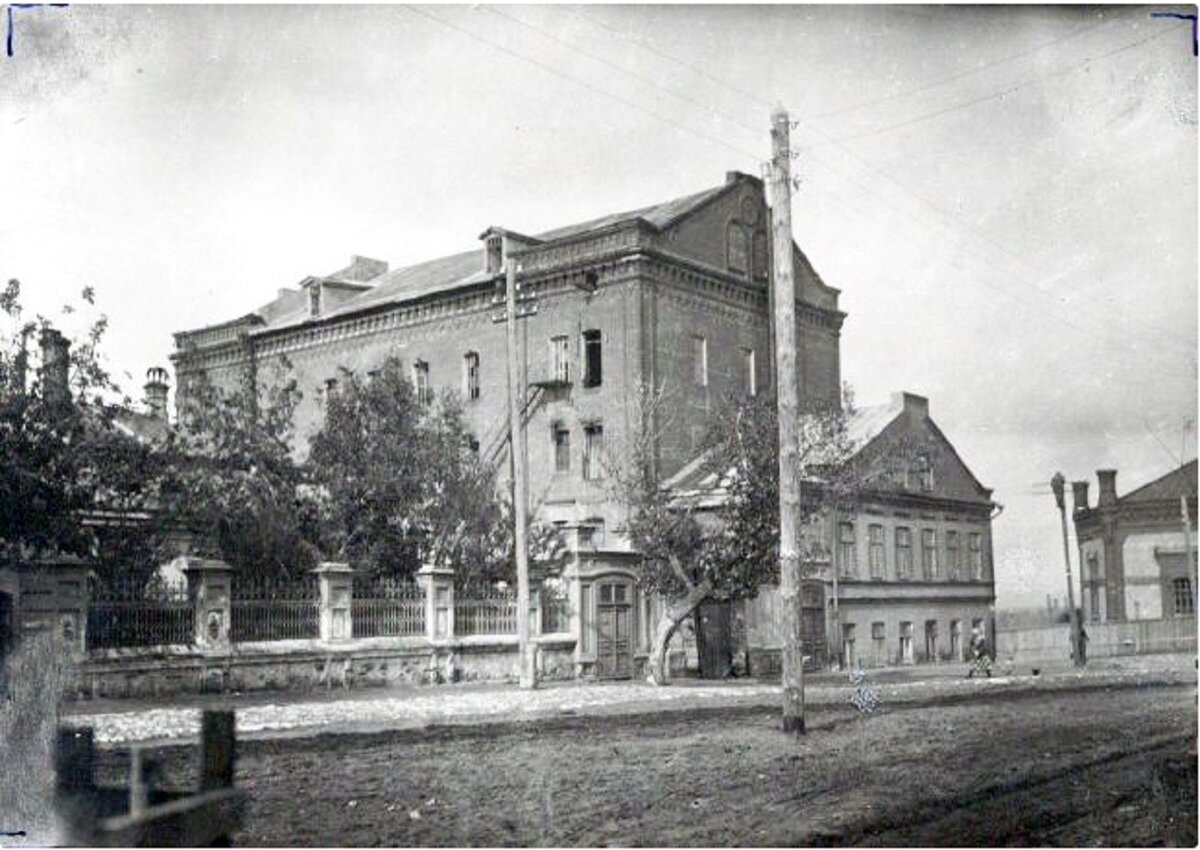

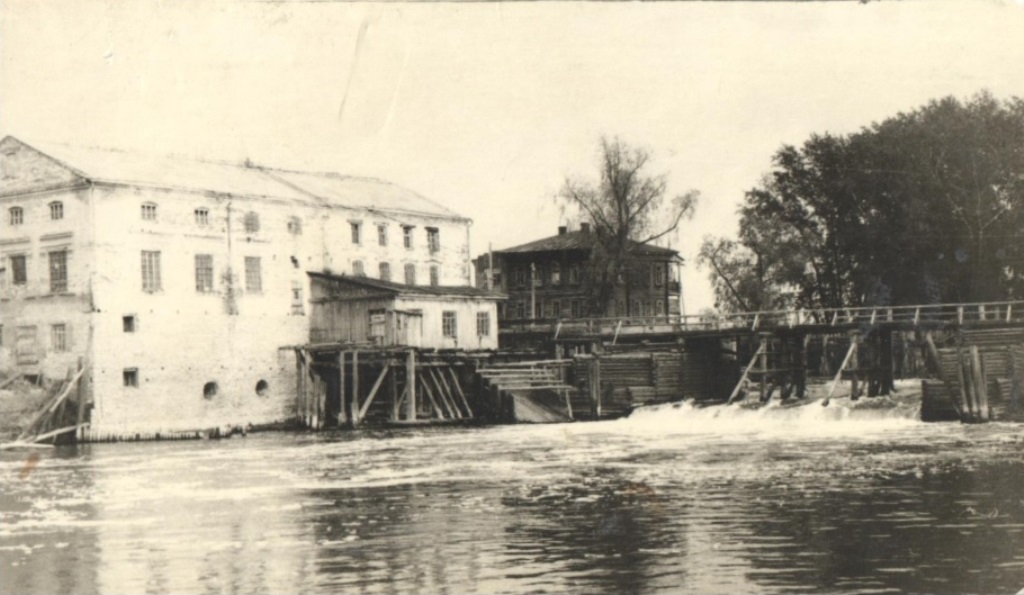

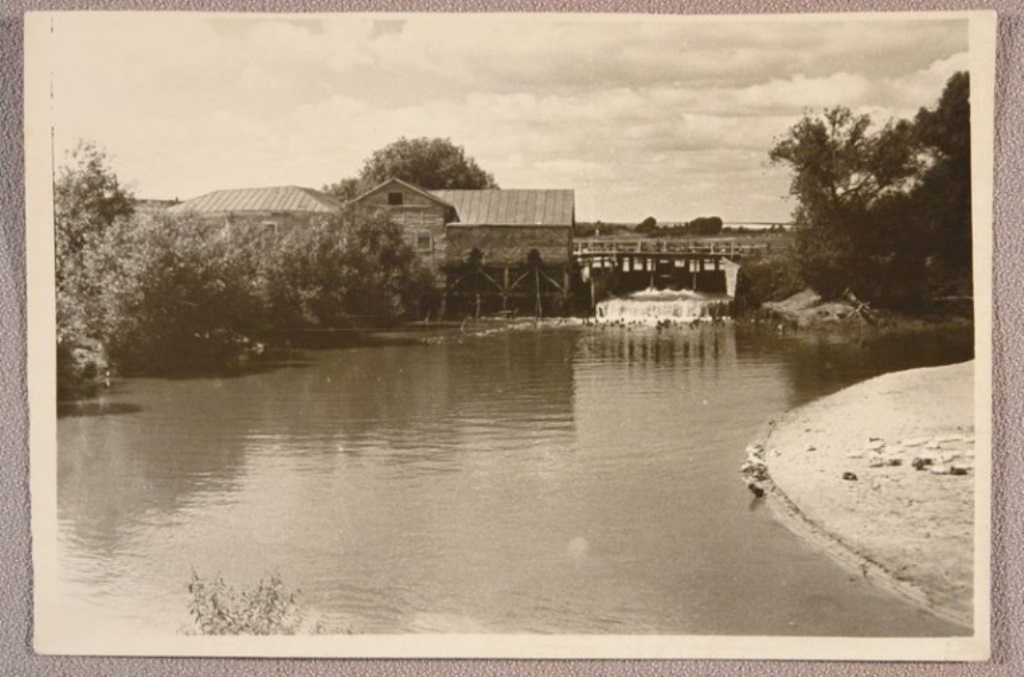

Мельница купца Горохова, которая была расположена на реке Бирь

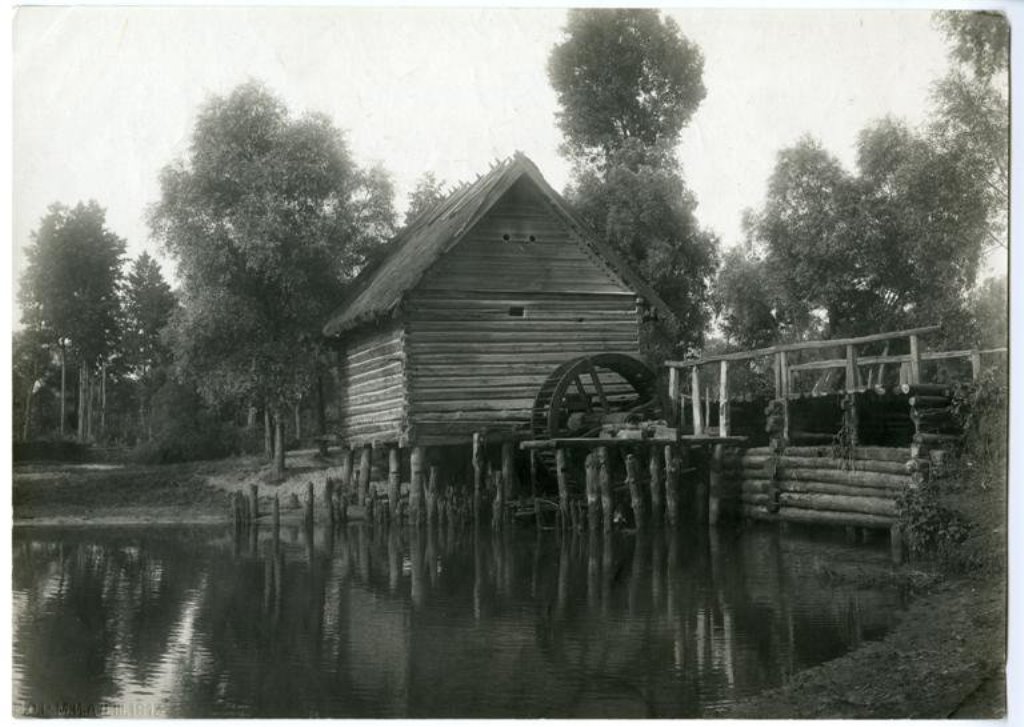

Мельница в слободе Ездоцкой, построена на реке Оскол.
До революции мельница принадлежала Кореневу.
В 1918 году национализирована.
В 1942 году сгорела, первоначальный вид изменен.
Фото 1930 г.



1910-1914 гг.





1910-1914 гг.

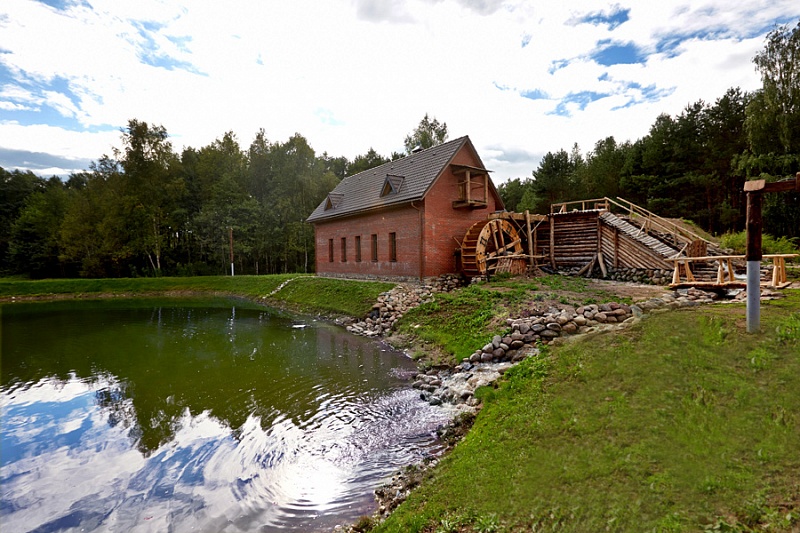

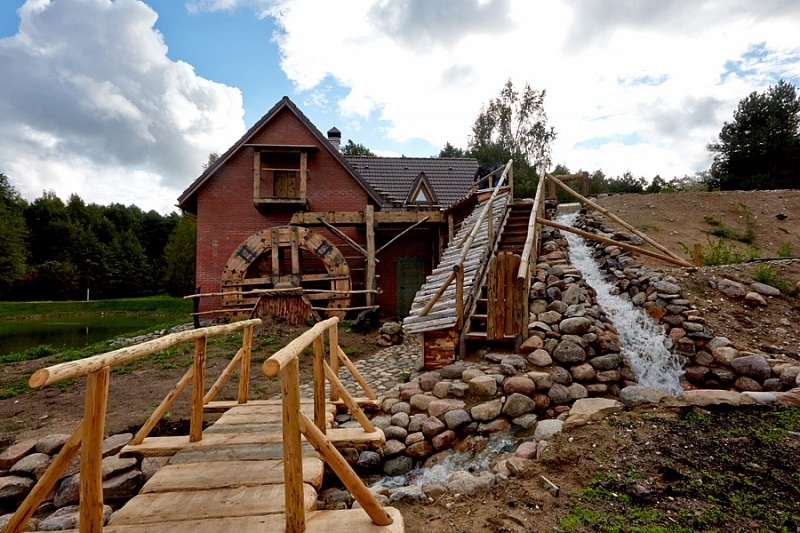

У нас на Нарочи в агроусадьбе Наносы восстановленная.Полностью рабочая ,молят муку и пекут свой хлеб.



Думаю так: https://goskatalog.ru/portal/#/collections?id=20092928



Перевезли два ветряка ,фактически спасли от разрушения.
Ну в этих будут музеи .

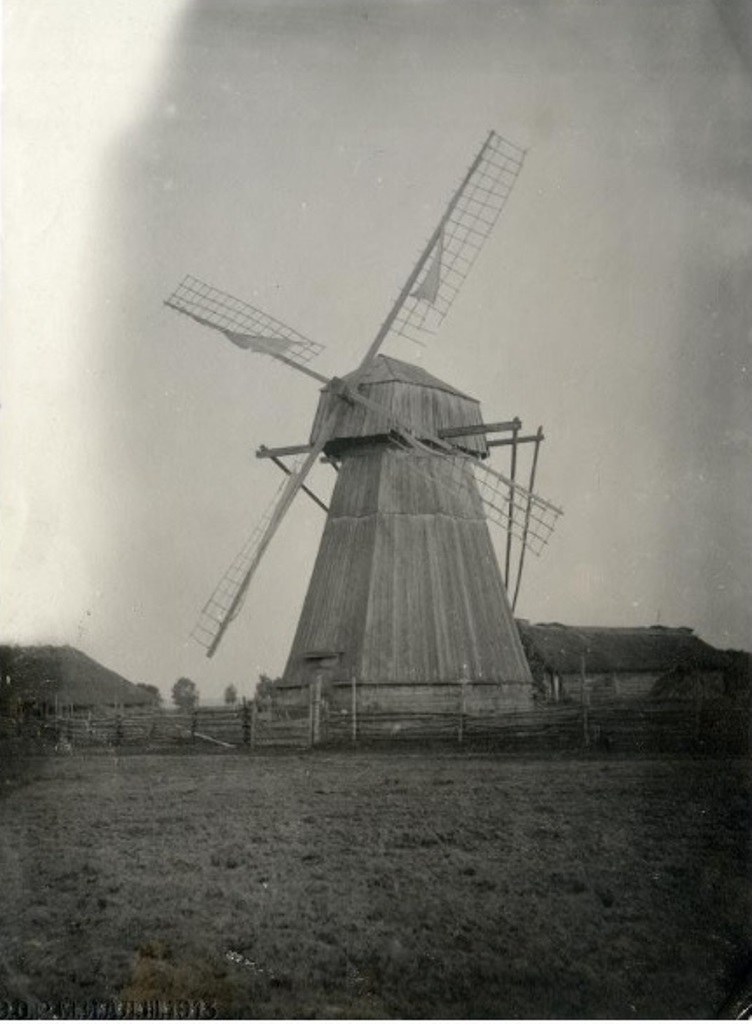

Фотографии из фонда Российского этнографического музея
Координаты отсутствуют. Известны даты.

1903 год



1903-1904 гг.



1910 год



1926-1927 гг.



На границе Московской и Калужской областей в деревне стояла мельница \ветряк\ от ветра молола зерно. В 1941 местные жители её разобрали и закопали и мы естественно закопку нашли и вытащили здоровенную кольцевую шестерню с метр в диаметре \ крепилась очевидно на вертикальном валу\ и осталась в яме не подъёмная станина из чугуна. Вал метров 5 нашли в овраге. Сканирую инет давно в поисках схемы конструкции привода ветряка \лопасти-передача вниз- передача вращения на то чем само зерно мололи\. Эта деревня было фронтовая на нашей стороне. Очевидцев до 1941 года нет. В инете нужной инфы 0. Может надеюсь знатоки найдутся ....
Надежда теплится после определения станины разместить её в местный музей.



Ветряные мельницы

Ветряные мельницы видны из далека и часто являются на ряду с церковью или часовней доминантой деревни.
Ставили их на виду у всех, на высоком открытом месте, чуть на отшибе.
У небольших сел стояли одна или две мельницы, у крупных до трех десятков (село Азополье, деревня Щелково).


Мельницы у деревни Щелково в окрестностях Ферапонова. Вологодская область

Ветряные мельницы используя даровую силу ветра, за сутки размалывали на жерновах от 100 до 400 пудов зерна. В них имелись также ступы (крупорушки) для получения крупы. Для того чтобы мельницы работали, их крылья надо было поворачивать под менявший направление ветер — это обусловило сочетание в каждой мельнице неподвижной и подвижной частей.

Несмотря на большую разновидность ветряных мельниц, по общности устойчивых признаков их можно объединить в несколько типологических подразделений.
Самая крупная градация, это деление мельниц на «столбовки» и «шатровки». Различаются они принципом своего конструктивного устройства.
Столбовки характеризуются наличием центрального неподвижного столба, вкопанного в землю, вокруг которого на специальной опоре из пирамидальной клетки («ряжа») бревен вращался четырехугольный амбарчик с мельничным оборудованием.

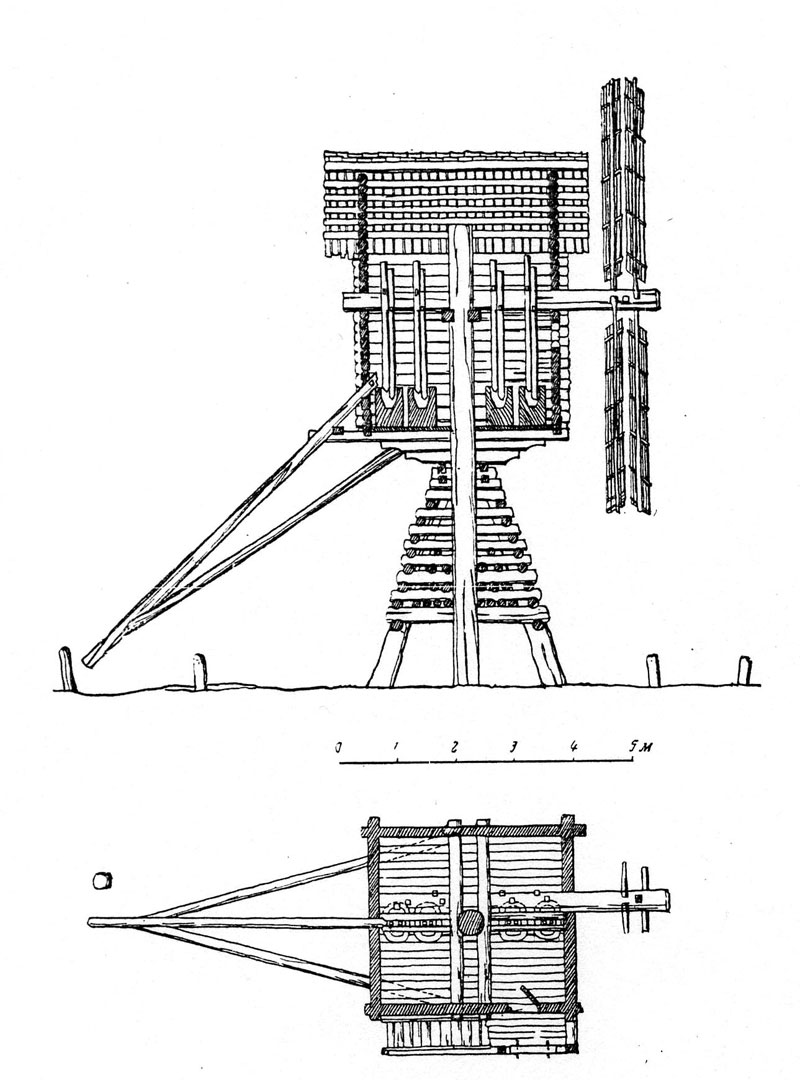

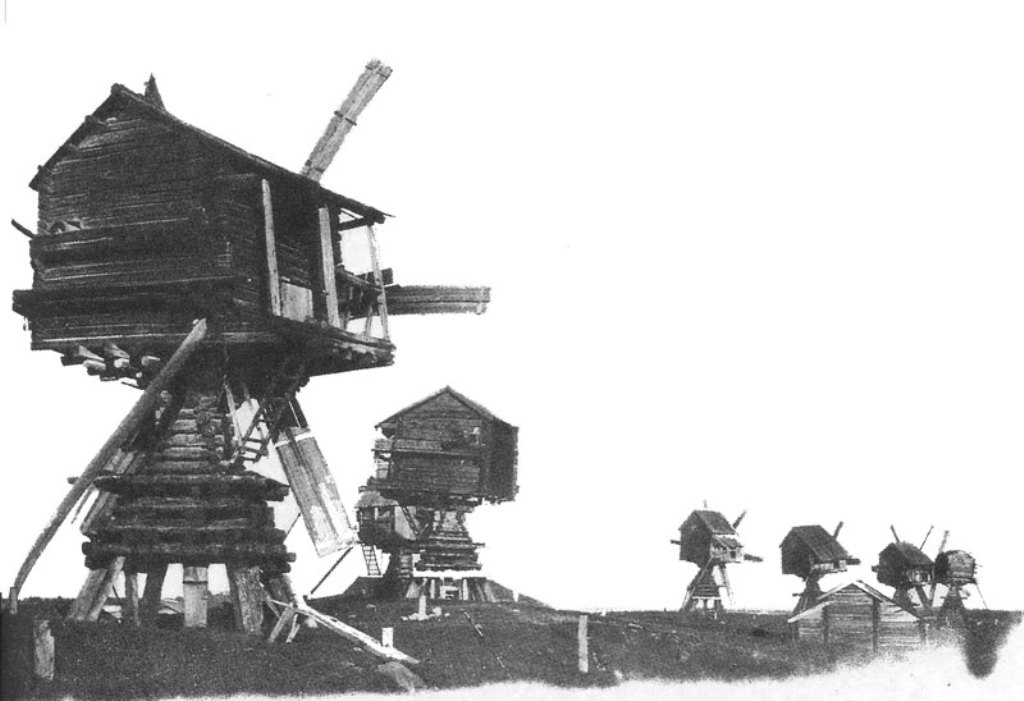

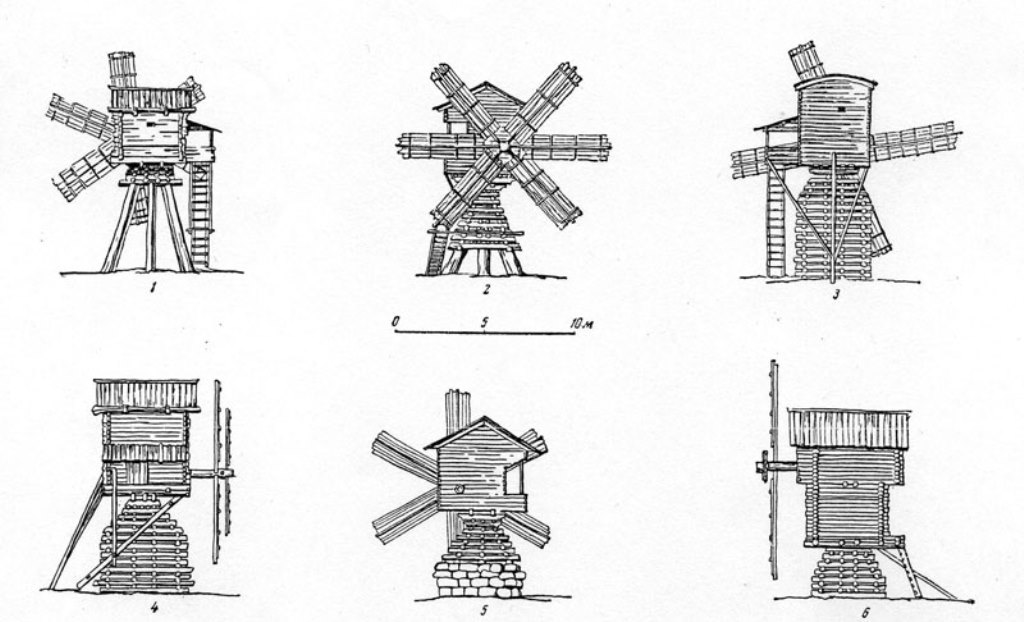

Мельницы-столбовки на стойках и ряжах

Шатровки не имели стержневой оси, мельничный амбар был прочно поставлен на грунт, ветер ловили поворотом верхней части с валом и крыльями – воробиной.


Фасад и разрез мельницы-шатровки

Название «шатровка» произошло не от формы кровли, она могла быть любой, а от наклона стен от основания к вершине, напоминавшее шатер. Шатровки значительно крупнее и выше столбовок их силуэт более спокоен и статичен.

Мельницы-столбовки

Мельницы-столбовки имеют оригинальную, самобытную архитектурную форму. Они состоят из нижней части опорного ряжа выполненного тем или иным способом, который сужается в верхней части, и нависающего над ним мельничного амбара с крыльями. Подобный фантастический образ очень живописен, такие мельницы подчас напоминают сказочную избушку Бабы Яги, они тоже могут вращаться в разные стороны.
Мельницы столбовки делятся на три основных подтипа: мельницы на стойках, на ряжах, на рамах.

1. Мельницы на стойках строились в селениях расположенных в бассейне реки Онеги, от Каргаполья до Беломорского побережья, а также в селах Вологодской и Костромской области.

Мельничный амбар стоит на наклонных столбах-стойках. В верхней части стоек устроен небольшой сужающийся сруб в 3-4 венца. С боковой стороны амбара, на выпусках нижних бревен, устроен балкон с длинной висячей лестницей. Для подъема мешков с зерном, на балконе сделано специальное приспособление в виде горизонтального барабана со штырями для ручного вращения. Небольшой четырехугольный сруб мельницы имел двухскатную кровлю состоящею из слег с укрепленными на них курицами, потоками, поддерживающими тес, и охлупня который прикрывал верхний стык крыши.

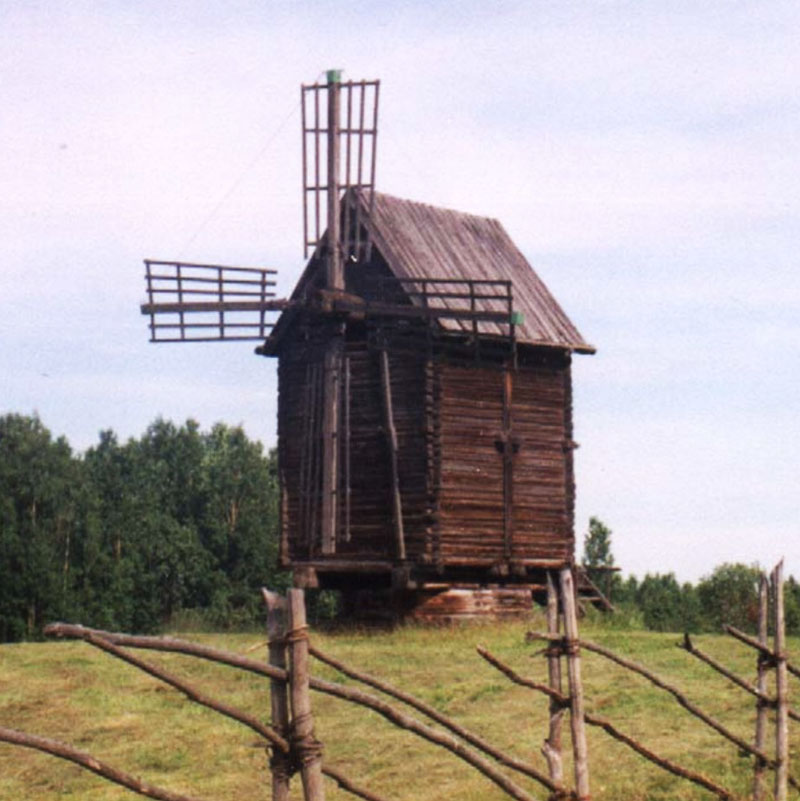

Мельница-столбовка на стойках. Солигалический район. Костомская область. Начало ХХ в.
Перевезена в архитектурно-этнографический музей в городе Костроме

Как разновидность таких мельниц можно выделить вологодские мельницы с увеличенным бревенчатым ряжом, который опирается на опорные стойки в 50-100 см от земли.


Ряж мельницы в селе Булкино. Вологодская область

2. Мельница на ряже (костре). Ряж представляет собой пирамиду из бревен рубленную в «в реж», в которой закреплена стержневая ось.
Распространены такие мельницы были в бассейне реки Мезень и в Вологодской области.


Мельница-столбовка на ряже из села Азополья. Мезенский район. Архангельская область. Конец ХIХ в.
Перевезена в архитектурно-этнографический музей «Малые Карелы»

Форма бревенчатого ряжа в разных районах отличалась друг от друга.
В Архангельской области ряж имел обычно прямоугольную форму и начинался сужаться только в верхней части сруба.
В Вологодской области ряж имел пирамидальную форму, сужения сруба шло сразу от земли.


Мельница-столбовка из деревни Щелково. Вологодская область

Оборудование мельниц столбовок на стойках и ряжах состояло обычно из одного жернова для размола зерен в муку или из толчеи специального устройства с подвижными пестами для получения круп. В мельницах толчеях на всем протяжении вала сделаны массивные зубья, поднимающие и сбрасывающие в заданном порядке тяжелые песты толчеи. Осью крыльев служит огромное толстое бревно, закрепленное в стенах и вращающие в врубленных в них березовых капах. На валу крепится и ведущая зубчатая шестерня с которой вращение передается на зубчатый барабан и вертикальный шкворень, а от него к верхнему жернову.

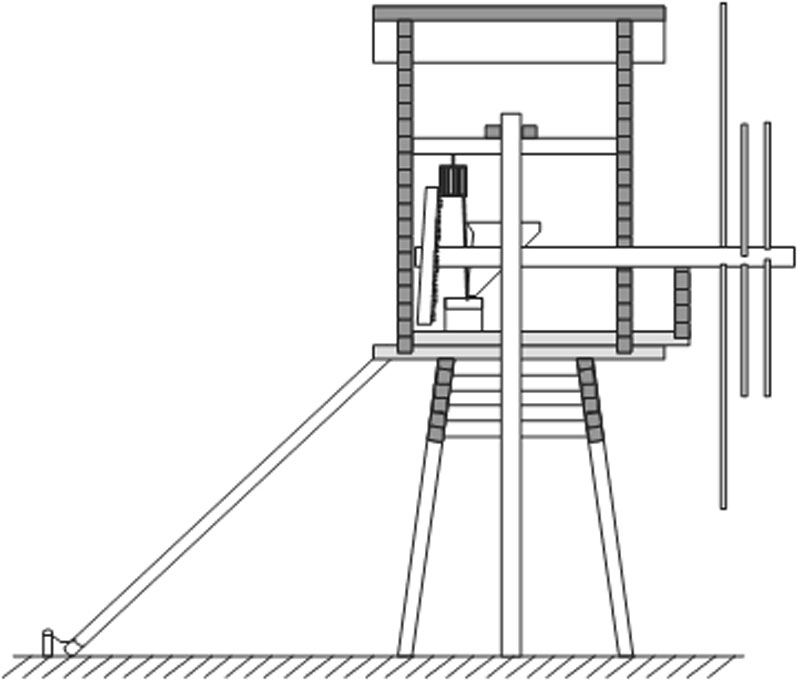

Разрез мельницы-столбовки с жерновом из деревни Юксозеро. Архангельская область


Разрезы мельницы – толчеи в селе Булкино. Вологодская область


3. Мельница на раме, основанием такой мельницы служит невысокий сруб высотой около метра.
Мельничные амбары у них значительно выше и крупнее, чем у предыдущих мельниц.


Мельницы на «раме»

Это несколько обедняет их художественный образ, но позволяет добавить к одному поставу крупорушку с пестами или толчею, а то и второй постав.


Разрез мельницы толчеи с жерновами из деревни Волкостров. Карелия


Мельница-столбовка на раме из деревни Калгачиха. Онежский район. Архангельская область. Начало ХIХ в.
Перевезена в архитектурно-этнографический музей «Малые Карелы»

Подобный тип мельницы имел широкое распространение на Русском Севере, в центральных районах и на юге России.

Мельницы шатровки.

Мельницы – шатровки, называемые также «голландками» на Русском Севере встречаются достаточно редко, они вошли в жизнь крестьян с развитием капитализма, и уже не являются атрибутом натурального хозяйства, высокопроизводительным, промысловым предприятием.

Архитектура шатровой мельницы представляет собой переход от крестьянской постройки в фабричную по форме, облику и художественному образу. По характеру своей архитектуры шатровые мельницы походят на пожарные каланчи или водонапорные башни у железнодорожных станций. Но несмотря на это их облик также завораживает неискушенный взгляд. Шатровые мельницы играют важную градостроительную роль в пространственной организации сельских пейзажей.

Центральный стержень здания в этих мельницах вращается по всей длине. Он принимает движение от горизонтального вала в верхней части и передает его жерновам, расположенным в нижних этажах мельницы. Первоначально мельницы шатровки представляли собой сужающийся восьмерик, в последствии для увеличения вместительности нижний этаж стали расширять.


Мельницы-шатровки

Появился новый тип мельниц восьмерик на четверике. Кровля, а иногда и вся башня шатровой мельницы покрывалась дранкой (тонкими рейками) или тесом.


Мельницы-шатровки

Распространены мельницы шатровки были в центральной России и на Урале.
Основание шатровок может быть по форме и конструкциям различным. Например, пирамида может начаться с уровня земли, а конструкция быть не срубной, а каркасной.
Пирамида может опираться на срубный четверик, а к нему могут быть пристроены подсобные помещения, тамбур, помещение для мельника и т.д.


Разрез мельницы – шатровки. Село Веснино. Котельнический район. Кировская область

Главное в мельницах их механизмы. В шатровках внутреннее пространство разделено перекрытиями на несколько ярусов. Сообщение с ними идет по крутым лестницам чердачного типа через люки, оставленные в перекрытиях. Части механизма могут располагаться на всех ярусах. А их может быть от четырех до пяти. Стержнем шатровки служит могучий вертикальный вал, пронизывающий мельницу насквозь до "шапки". Он опирается через металлический подпятник, закрепленный в балке, которая лежит на брусчатой раме. Балка с помощью клиньев может перемещаться в разные стороны. Это позволяет придать валу строго вертикальное положение. Тоже самое можно проделать и при помощи верхнего бруса, где штырь вала заделан в металлическую петлю.

В нижнем ярусе на вал надета большая шестерня с кулачками-зубьями, закрепленными по наружному контуру круглой основы шестерни. При работе движение большой шестерни, умноженное в несколько раз, передается на малую шестерню или цевку другого вертикального, уже металлического обычно вала. Этот вал прошивает неподвижный нижний жернов и упирается в металлическую планку, на которой через вал подвешен верхний подвижный (вращающийся) жернов. Оба жернова одеты деревянным кожухом с боков и сверху. Жернова устанавливаются на втором ярусе мельницы. Балка в первом ярусе, на которую опирается малый вертикальный вал с малой шестерней, подвешена на металлическом нарезном штыре и с помощью нарезной же шайбы с рукоятками может быть слегка поднята или опущена. С нею поднимается или опускается верхний жернов. Так регулируется тонкость помола зерна.

От кожуха жерновов вниз наклонно пропущен глухой дощатый желоб с доской задвижкой на конце и двумя металлическими крючками, на которые подвешивается мешок, наполняемый мукой.

Рядом с блоком жерновов устанавливается кран-укосина с металлическими дугами-захватами. С его помощью жернова могут сниматься со своих мест для отковки.

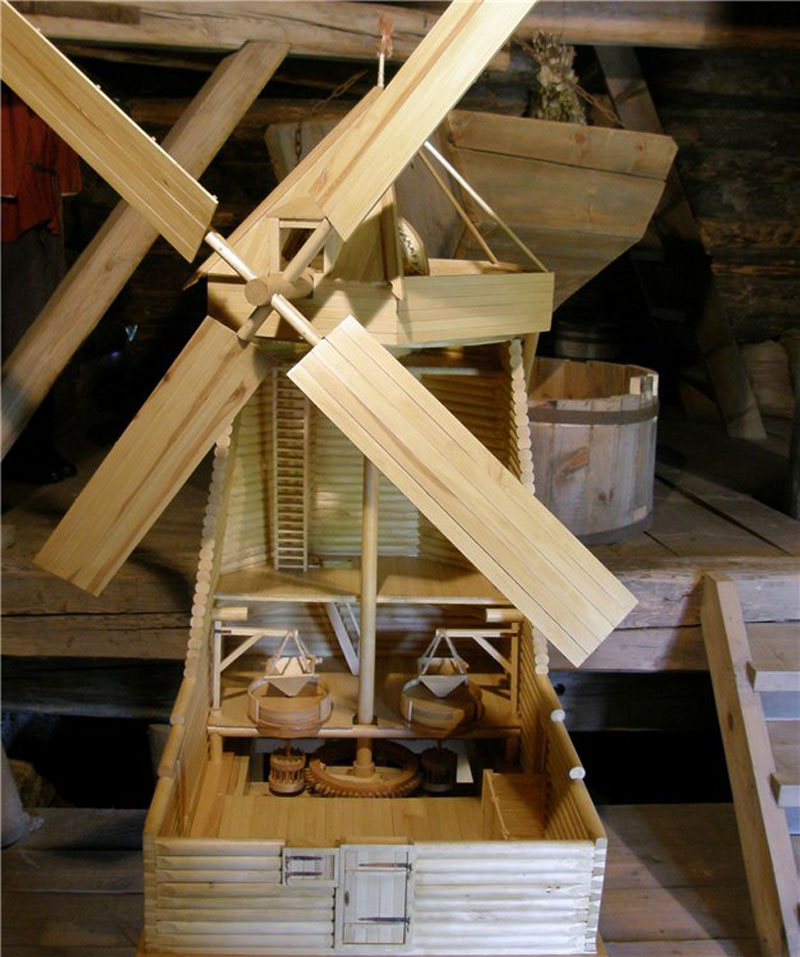

Макет мельницы из села Мошок. Владимирская область.

Над кожухом жерновов с третьего яруса спускается жестко закрепленный к перекрытию подающий зерно бункер. Он имеет задвижку, с помощью которой можно перекрыть подачу зерна. Он имеет форму опрокинутой усеченной пирамиды. Снизу к нему подвешен качающийся лоток. Он для пружинистости имеет можжевеловую планку и штырь, опущенный в отверстие верхнего жернова. В отверстии эксцентрично устанавливается металлическое кольцо. Кольцо может быть и с двумя-тремя косыми перьями. Тогда устанавливается симметрично. Штырь с кольцом называются обечайкой. Пробегая по внутренней поверхности кольца, штырь все время меняет положение и раскачивает косо подвешенный лоток. Это движение ссыпает зерно в зевло жернова. Оттуда оно попадает в зазор между камнями, размалывается в муку, та поступает в кожух, из него в закрытый лоток и мешок.

Зерно засыпается в бункер, врезанный в пол третьего яруса. Мешки с зерном подаются сюда с помощью ворота и веревки с крюком. Ворот может подключаться и отключаться от шкива, насаженного на вертикальный вал. Делается это снизу с помощью веревки и рычага. В досках перекрытия прорезан люк, перекрытый наклонно поставленными двухпольными створками. Мешки, проходя через люк, открывают створки, которые потом произвольно захлопываются. Мельник отключает ворот, и мешок оказывается на крышках люка. Операция повторяется.

В последнем ярусе, находящемся в "шапке", на вертикальном валу установлена и закреплена другая, малая шестерня со скошенными кулачками-зубьями. Она заставляет вращаться вертикальный вал и запускает весь механизм. Но ее заставляет работать большая шестерня на "горизонтальном" валу. Слово в кавычки заключено потому, что фактически вал лежит с некоторым уклоном внутреннего конца вниз. Штырем этого конца он заключен в металлическом башмаке деревянной рамы, основы шапки. Приподнятый конец вала, выходящий наружу, спокойно лежит на камне-"подшипнике", слегка скругленном сверху. На валу в этом месте врезаны металлические пластины, предохраняющие вал от быстрого стирания.

В наружную головку вала врезаются два взаимно перпендикулярных бруса-кронштейна, к которым крепятся хомутами и болтами другие балки - основа решетчатых крыльев. Крылья могут принимать ветер и вращать вал лишь тогда, когда на них будет расправлена парусина, обычно свернутая в жгуты в покойное, не рабочее время. Поверхность крыльев будет зависеть от силы и скорости ветра.

Шестерня "горизонтального" вала снабжена зубьями, врезанными в боковую сторону круга. Сверху ее обнимает тормозная деревянная колодка, которая с помощью рычага может быть освобождена или сильно затянута. Резкое торможение при сильном и порывистом ветре вызовет высокую температуру при трении дерева о дерево, и даже тление.
Этого лучше избегать.

До работы крылья мельницы следует повернуть навстречу ветру. Для этого имеется рычаг с подкосами - "водило".
Вокруг мельницы вкапывали небольшие столбики количеством не менее 8 штук. К ним "водило" и крепилось цепью или толстой веревкой. Силою 4-5 человек, даже если верхнее кольцо шатра и части рамы хорошо смазаны солидолом или чем-то подобным (ранее смазывали свиным салом), провернуть "шапку" мельницы очень трудно, почти невозможно. "Лошадиная сила" тут тоже не годится. Поэтому пользовались небольшим переносным воротом, который попеременно одевали на столбики его трапециевидной рамой, служившей основанием всей конструкции.

Блок жерновов с кожухом со всеми частями и деталями, расположенными выше и ниже его, назывался одним словом - постав. Обычно небольшой и средней величины ветряки делались "об одном поставе". Большие ветряки могли строиться с двумя поставами. Были ветряные мельницы и с "толчеями", на которых отжималось льняное или конопляное семя для получения соответственного масла. Отходы - жмых, - тоже использовали в домашнем хозяйстве.

Самая существенная часть мукомольной мельницы — мельничный постав или снасть - состоит из двух жерновов: верхнего, или бегуна, и - нижнего, или нижняка. Жернова представляют каменные круги значительной толщины, имеющие в средине сквозное отверстие, называемое очком, а на мелющей поверхности насечку (см. ниже). Нижний жернов лежит неподвижно; его очко плотно закрыто деревянною втулкою, кружловиною, сквозь отверстие в центре которой проходит веретено связанное с верхним жерновом и вращающееся шестеренкой.

Поверхность жёрнова разделена глубокими желобами, называемыми бороздами, на отдельные плоские участки, называемые мелющими поверхностями. От борозд, расширяясь, отходят более мелкие желобки, называемые оперением. Борозды и плоские поверхности распределяются в виде повторяющегося рисунка, называемого гармошкой. У типичного мукомольного жёрнова имеется шесть, восемь или десять таких гармошек. Система желобов и желобков, во-первых, образует режущую кромку, а во-вторых, обеспечивает постепенное ссыпание готовой муки из-под жерновов. При постоянном использовании жернова́ требуют своевременного подтачивания, то есть подравнивание краев всех желобов для поддерживания остроты режущей кромки.

Жернова используются парно. Нижний жёрнов устанавливается стационарно. Верхний жёрнов, он же бегун, — подвижный, и именно он производит непосредственное перемалывание. Подвижный жернов приводится в движение крестообразным металлическим «штифтом», установленным на головке главного стержня или ведущего вала, вращающегося под действием основного механизма мельницы (использующего энергию ветра или воды). Рельефный рисунок повторяется на каждом из двух жерновов, таким образом обеспечивая эффект «ножниц» при размалывании зерен.

Жернова должны быть одинаково сбалансированными. Правильное взаимное расположение камней критически важно для обеспечения помола муки высокого качества.

Лучшим материалом для жерновов служит особенная каменная порода - вязкий, твердый и неспособный полироваться песчаник, называемый жерновым камнем. Так как каменные породы, в которых все эти свойства развиты достаточно и при том равномерно, встречаются редко, то хорошие жернова весьма дороги.

«Плохой камень разорит, хороший обогатит», - говорили в народе. Поэтому для изготовления жерновов искали твердые кварцевые породы. Жернова могли быть естественные и искусственные. Их размеры характеризовались диаметром и до сих пор измеряются четвертями аршина. Их называют трехчетвертными, четвериками, шестериками. Например, шестерик в диаметре составляет один метр, ширина верхнего жернова - бегуна -40 см, нижнего - лежняка -25 см, вес от 600 до800 кг. Для большей прочности жернова оковывались железными обручами, рабочую поверхность время от времени наращивали. Скорость вращения жернова зависела от силы ветра и составляла 10-12 метровв секунду. Благодаря центробежной силе зерно через горловину, глаз верхнего жернова поступало на рабочую поверхность лежняка, разбрасывалось, размалывалось и в виде муки ссыпалось по деревянному желобу в ларь или прямо в мешки. Качество помола зависело от расстояния между жерновами, которое регулировалось болтами.

На трущихся поверхностях жернов делают насечку, т. е. пробивают ряд углубленных бороздок, и промежутки между этими бороздками приводят в грубо-шероховатое состояние. Зерно попадает во время размола между бороздками верхнего и нижнего жернов и разрывается и разрезывается острыми режущими краями бороздок насечки на более или менее крупные частицы, которые размалываются окончательно по выходе из бороздок.


Жернова


Расположение бороздок в процессе размола зерен

Бороздки насечки служат также как бы путями, по которым размалываемое зерно подвигается от очка к окружности и сходить с жернова.
Так как жернова, даже из лучшего материала, стираются, то насечка должна быть возобновляема время от времени.

https://subscribe.ru/group/pole-chudes/13846624/



Водяные мельницы

Кроме силы ветра для размола зерна очень часто использовали водяные мельницы. Ставили их на берегу реки или ручья, в укромном, приветливом месте, рядом с тенистыми зарослями и темными омутами.
Водяные мельницы по сравнению с ветряными имеют весьма скромную архитектуру, но и их образ овеян легендами и тайнами.


Водяная мельница в селе Старая Минуса. Иркутская область

Они представляют собой двухэтажную клеть крытую двухскатной или четырехскатной кровлей, одна сторона мельницы стоит на берегу другая в воде на сваях.
Вращение жерновов происходит от падающей воды на водяное колесо, для дозирования поступающей на колесо воды рядом с мельницами делали плотину.
В зависимости от особенностей местности и возможностей организовать запруду мельницы делались с нижним боем, т.е. с подачей воды на колесо снизу или сверху.
Наиболее ответственный элемент водяной мельницы — колесо, достигавшее в диаметре 4 м. К мощному горизонтальному валу спицами прикрепляли два деревянных обода, расстояние между которыми примерно 50 см.
Внутри их обшивали досками, а снаружи между ободьями вставляли перегородки ("лопатки”). Получались своеобразные ковши, расположенные один за другим вдоль колеса.
Когда вода попадала в ковш, она приводила в движение колесо, а вместе с ним и горизонтальный вал.


Схема водяной мельницы

Внутри мельницы на валу крепили колесо, которое специальными зубьями соединялось с горизонтальной шестерней.
Вертикальная ось от шестерни проходила через отверстие в центре нижнего камня и наглухо крепилась к верхнему (верхний камень вращался, а нижний оставался неподвижным).


Колесо и шестерня водяной мельнице на Левусозере

Зазор между камнями определял тонкость помола муки. Важной для качества помола была и равномерная подача зерна на жернова: снизу к бункеру с зерном подвешивали качающийся ящичек — дозатор.
Причем расположение этого ящичка позволяло отделить муку одного хозяина от следующего, который уже засыпал свое зерно в бункер и приготовился молоть.
Четкость взаимодействия механизмов определялась мастерством мельника.

Падая сверху на колесо, вода придавала ему больший крутящий момент, однако такие мельницы требовали затопления значительных территорий. Напор воды регулировался специальными заслонками на запруде.
При подаче воды снизу (кстати, колесо имело в этом случае иную конструкцию — вместо ковшей на оси укрепляли лопасти) запруды могло и не быть.
Плотина перегораживала только часть реки, благодаря чему поток воды получал большую скорость. Колесо тогда вращалось быстрее.
Кроме жерновов водяные мельницы могли оборудоваться толчеями, для этого добавлялся еще один водоток с колесом который приводил в движение вал с зубьями поднимающий песты толчеи.


Постав толчеи водяной мельнице на Левусозере

https://subscribe.ru/group/pole-chudes/13846624/

Фотограф Вильям Каррик
Водяная мельница



Вид мельницы во время установки водяного колеса.
1914 г.(?)



Соликамск.
Мельница и Богоявленская церковь.
Начало XX века



Мельница в Полотняном заводе.
Начало XX века



Красноярск.
Мельница в Базаихе.
5 июля 1926 г

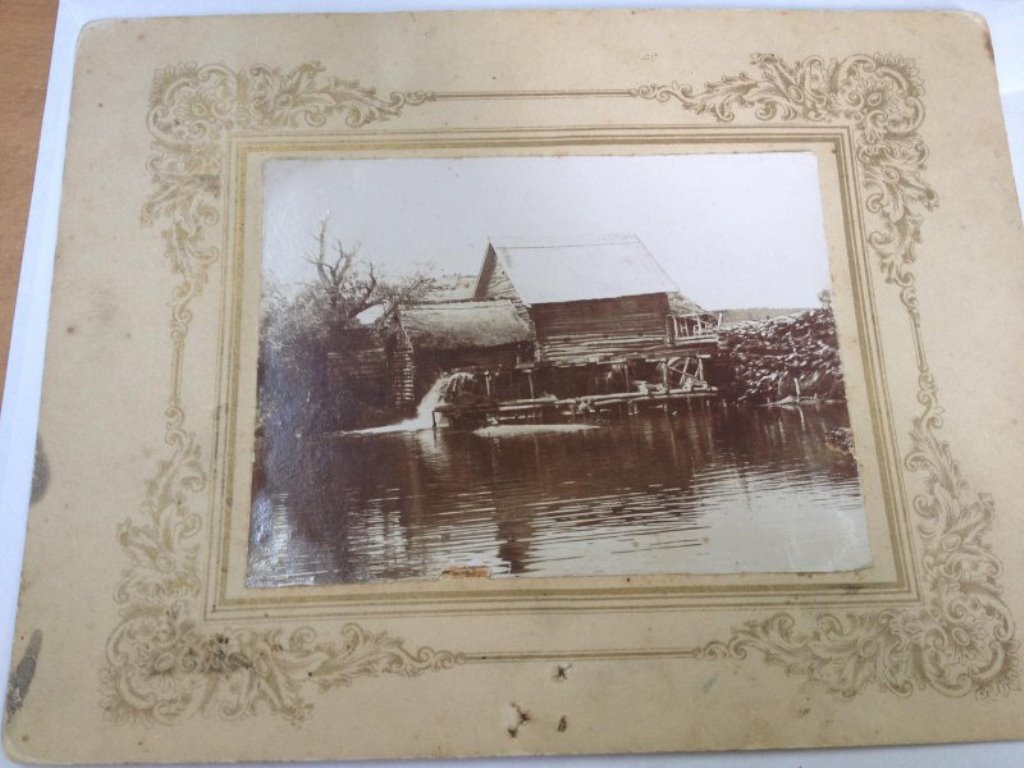

Старая водяная (колесная) мельница
1908 год



Водяная мельница (колёсная).
1908 год



По рисунку \шатровой \ мельницы чугунная шестерёнка похоже определена по месту в мельнице, вал тоже.

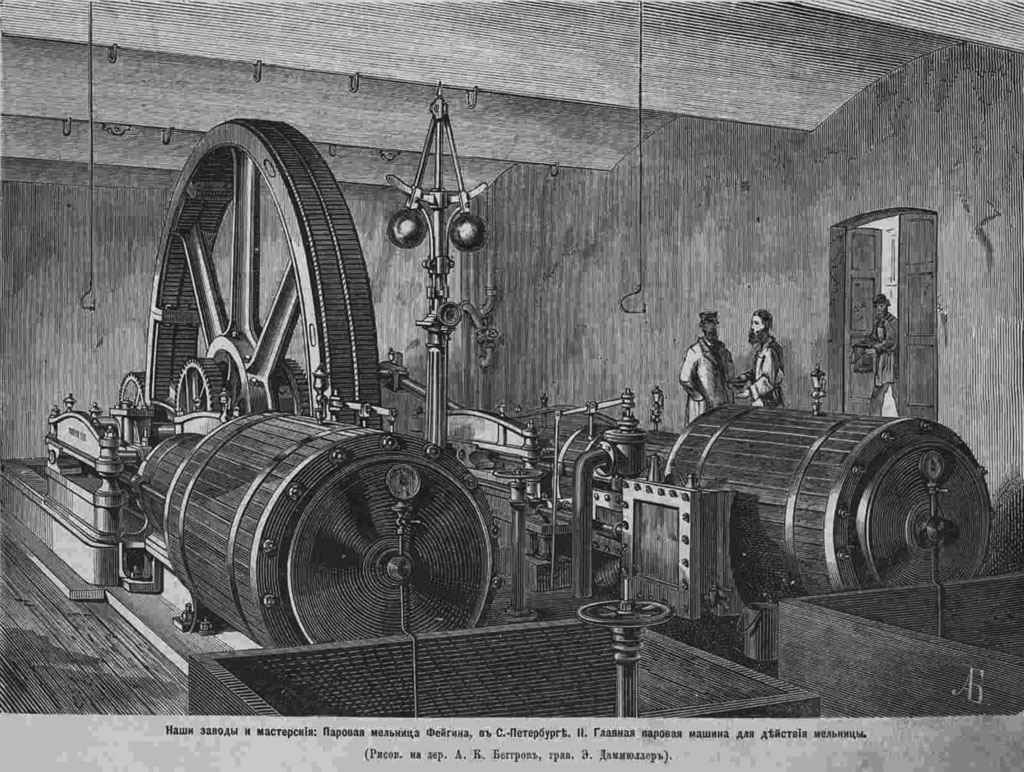

Паровые мельницы







Белоруссия. Заславль
Этнографический музей.

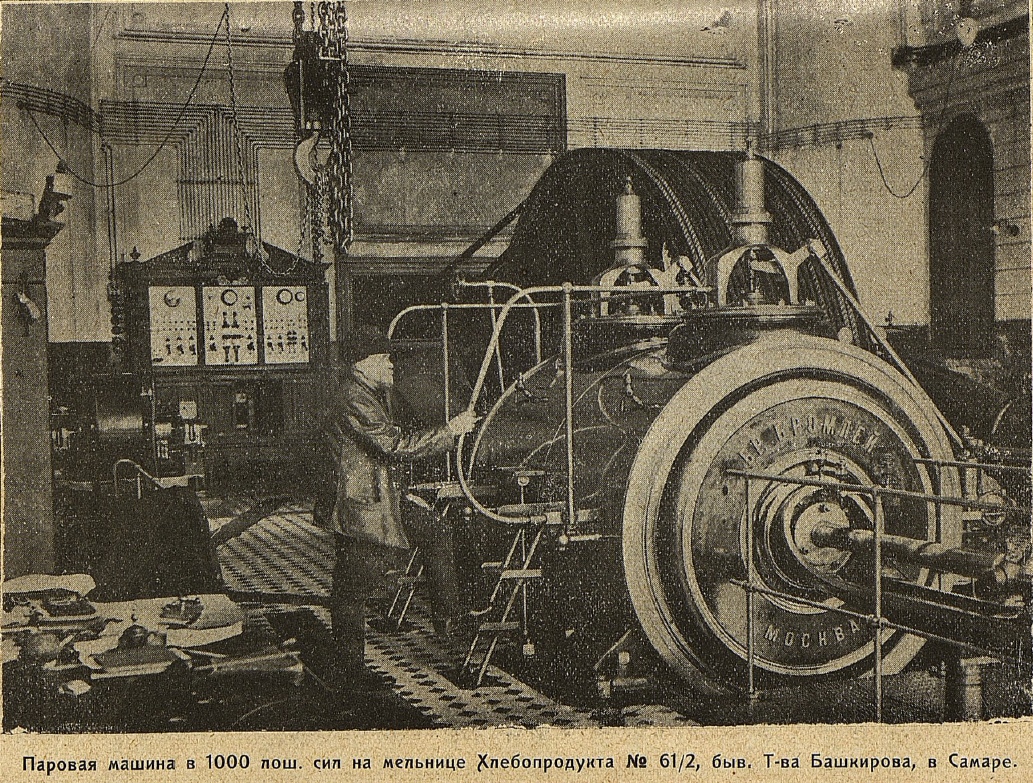

Двигатель паровой мельницы

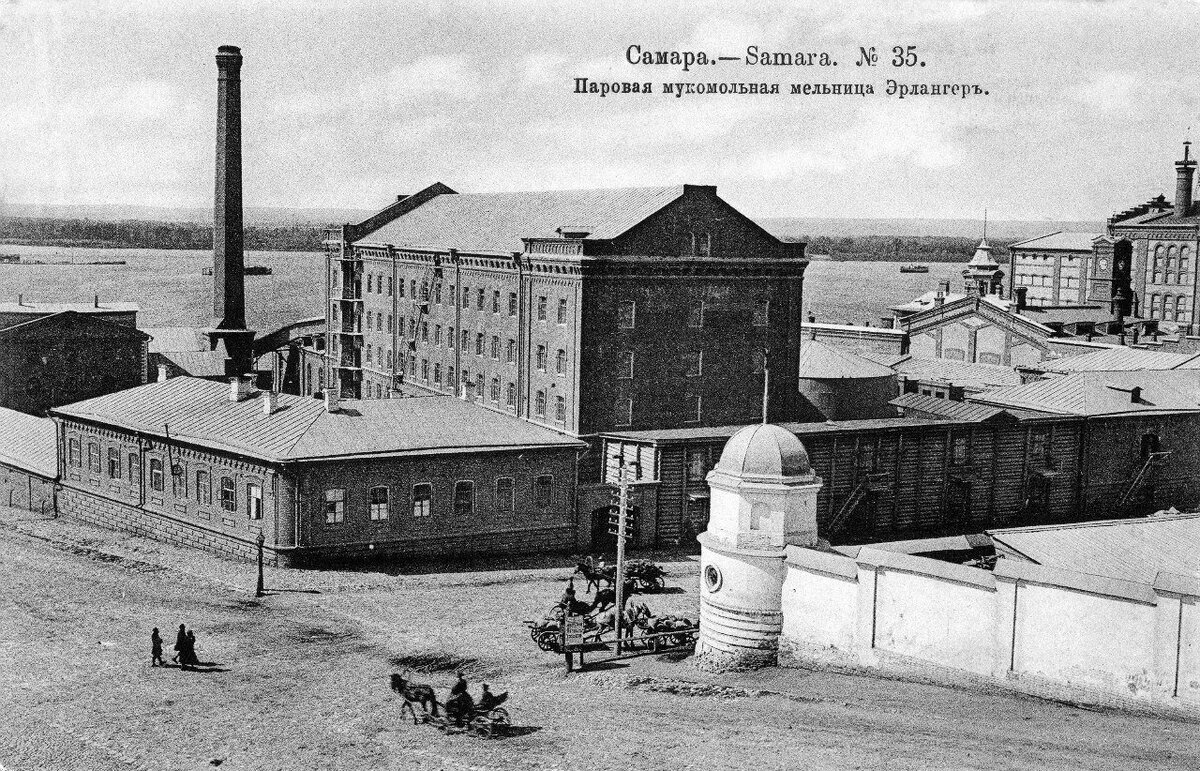

Самара
Мельница братьев Соколовых



Мельница Ромашова.
1905 год



Конотопский уезд
Бахмач, паровая мельница





В 1894 г. запускается первая в Вольске паровая мельница.



Бийск.
Мельница купчихи Морозовой



Ветряная мельница в Приволжских Астраханских степях
Астраханская губ. 1912 - 1913 гг.



Уральская обл., г. Троицк
5 августа 1929



Мельница сельскохозяйственной артели
Конструкторы – спецпереселенцы братья Курочкины.
Пропускная способность мельницы 600 пудов зерна в день.
Уральская обл., Троицкий округ, г. Магнитогорск
1930-е гг.



Ветряная мельница колхоза «Восход»
г. Галич. 1931 год



У меня вопрос. Попадаются каменные жернова длинные около метра с рёбрами от 10 см с отверстием под металлический вал \ типа длинной каменной шестерёнки\. Видел на Вахте в Смоленской, в селе в ДНР. В этих мельницах на фото типа \блинов\....
