Огнеметные танки

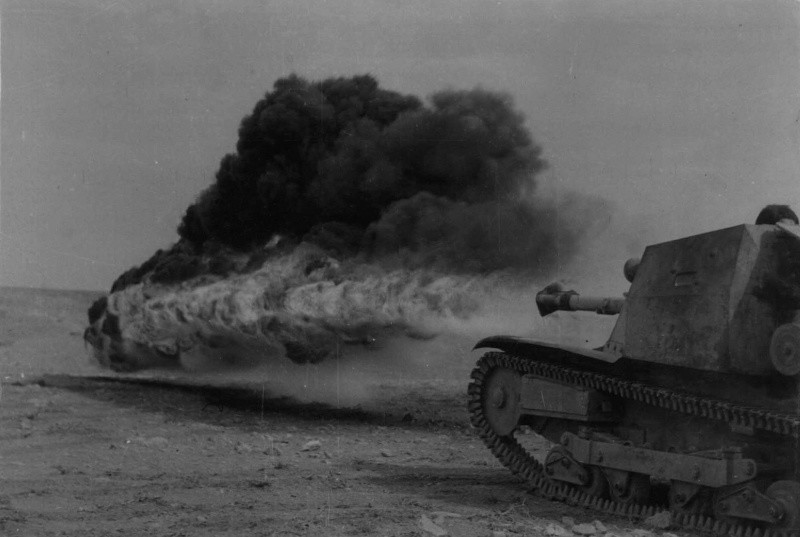

Интересно что за "летний душ" на гусеницах в книге,фантазия художника?В Абисинии использовались стандартные на тот момент итальянские огнеметные танкетки Carro CV-3/33 L.F.

ТТХ машины:
длина – 3,1 м;
ширина – 1,4 м;
высота – 1,3 м;
масса – 2,7 т;
бронирование – 5 — 13 мм;
тип двигателя — 4-цидиндровый SPA CV-3-005;
мощность – 43 л.с;
запас хода – 150 км;
вооружение – огнемет; емкость резервуара для огнесмеси – 520 л;
дальность огнеметания – 100 м;
экипаж — 2 человека.

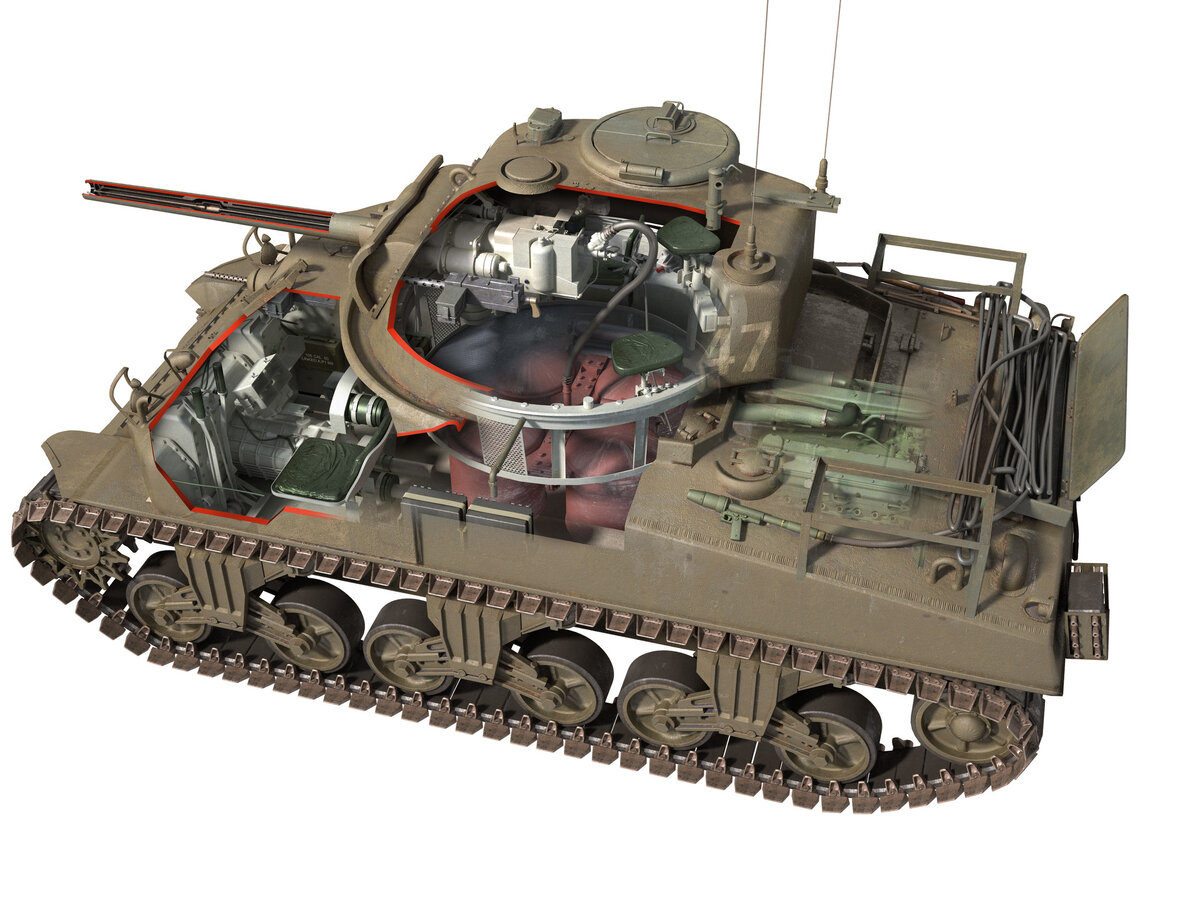

Принципиальная схема огнеметного Шермана,жаль без подписей:

Сообщения объединены, 11 янв 2018, время первого редактирования 11 янв 2018

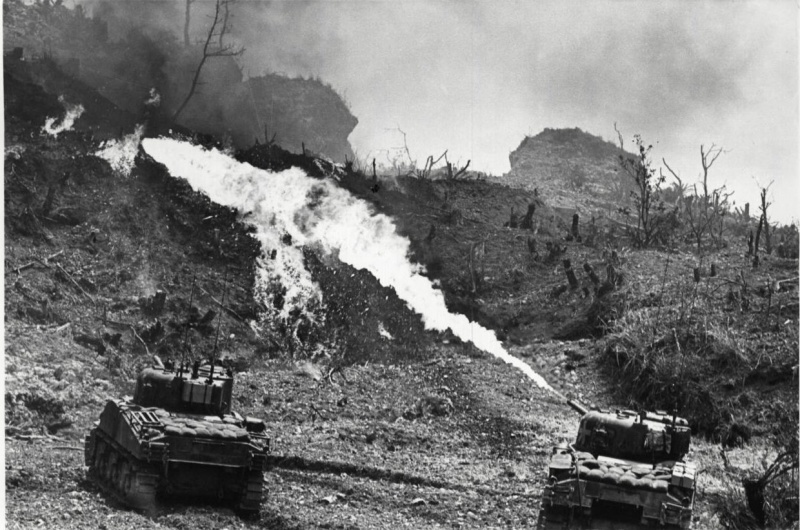

Ну и их применение на тихоокенском театре боевых действий:

Сообщения объединены, 11 янв 2018

У меня такая книга имеется,в принципе изложен практически весь материал по теме в рамках научно-популярной литературы,всем советую.



КВ-6 ("Объект 226") - тяжёлый саперно-химический танк. Опытный.
Отличался установкой огнемёта АТО-41 в лобовом листе справа, с сохранением курсового пулемёта слева. Пушка Ф-32.
В августе 1941 года, Кировский завод в Ленинграде изготовил 8-10 танков КВ-6 из последних машинокомплектов. Причём огнемётов хватило на 4 танка, а остальные КВ-6 вышли из ворот "с заплатками", на месте должной установки огнемёта.
Из личного состава и мат. части 24 танковой дивизии и 146 танкового полка 198 мсд, 24 сентября 1941г сформирована 124-я отдельная танковая бригада. Все КВ-6 вошли в 124-й танковый полк 124-й отдельной танковой бригады. Всего, вместе с КВ-6, 124-й ТП насчитывал 32 шт. КВ-1, несколько Т-34, Т-26 и пару бронеавтомобилей.

В сводках штаба 42 армии не делалось разницы между КВ-1 и КВ-6. Тактика применения, также не различалась, т.к. вооружение отличалось только наличием огнемёта и ввиду отсутствия подготовки экипажей и офицеров в применении огнемётных танков.
8 октября 1941 года командование 42-й армии, спасая истекающий кровью Стрельнинский морской десант (стрелковый батальон численностью в 431 штык под командованием старшего лейтенанта А. Челидзе из 20-й стрелковой дивизии оперативных войск НКВД СССР), бросило в рейд по Приморскому шоссе 124-й танковый полк 124-й отдельной танковой бригады. Выбор в пользу озвученного выше полка не был случаен: во-первых, данная в/ч имела на своем вооружении только что сошедшие с конвейера тридцать два тяжелых танка марки «КВ-1», а во-вторых, во главе нее стоял такой опытный и умелый офицер, как майор И.Р. Лукашик – участник боев на Халхин-Голе и советско-финляндской войны.
На броню этих грозных машин вдобавок был посажен десант, состоящий из направленных воевать в пехоте моряков Балтфлота ...
Боевое применение в ссылке - http://alternathistory.com/kv-6-pzkpfw-kv-1a-753-r-flamm
_______
К сожалению, э/картинок подобных машин с советскими экипажами в сети мне не попадалось.
В лучшем случае, пленные танкисты рядом с ними. В основном "с крестами" и разбитые.

Отличительные признаки КВ-6:

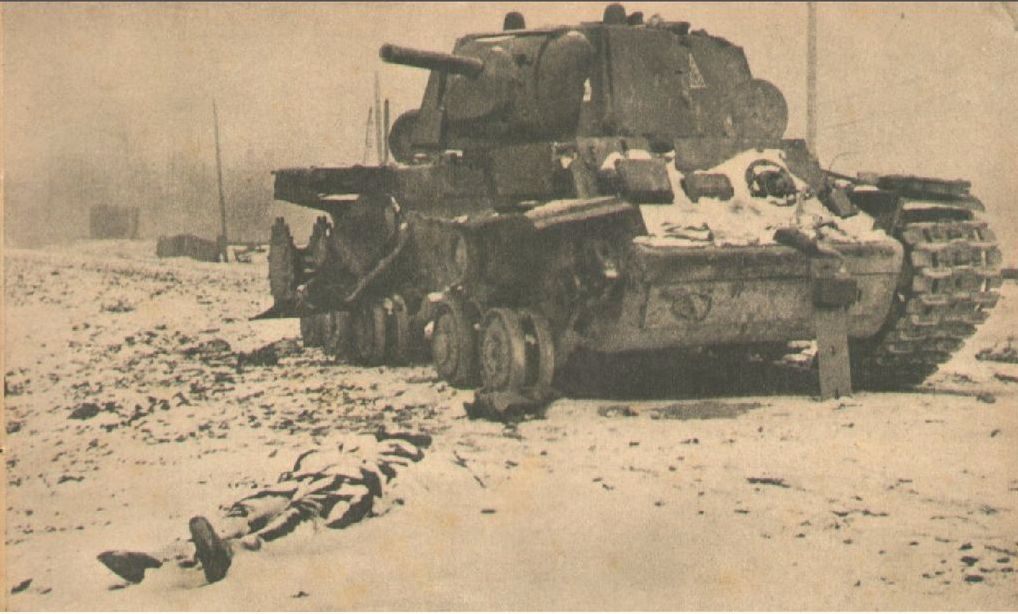

Pz.Kpfw. KV-1A 753 (r) "Flamm". Он-же огнемётный КВ-6, производства Кировского завода в Ленинграде. Посёлок Стрельна. Зима 1941 г. 12.Pz.Div.(?)
Бронемаска огнемёта (на фото) слева от смотрового пробки-лючка мехвода .
Крупный план.

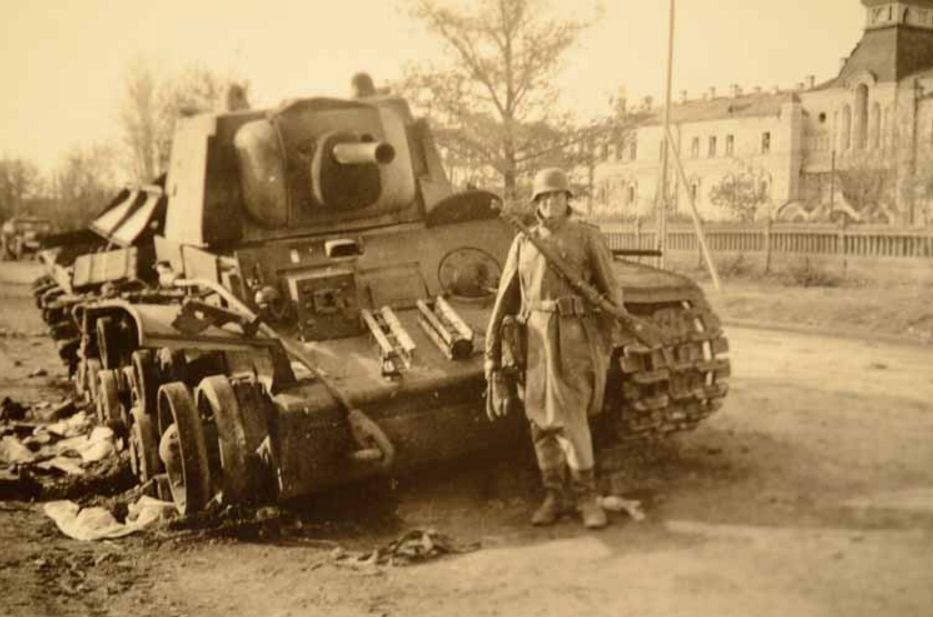

Условноогнемётный Клим с бронезаплаткой на лобовой плите.



Отремонтированные (якобы, пленными танкистами) и введённые в строй. Возможно, сохранили на некоторых машинах, советский двуцветный камуфляж и маркировку. Покрашенные известью, естесно, не в счёт.

Несколько ранее.



..подбитый в районе Волхова.

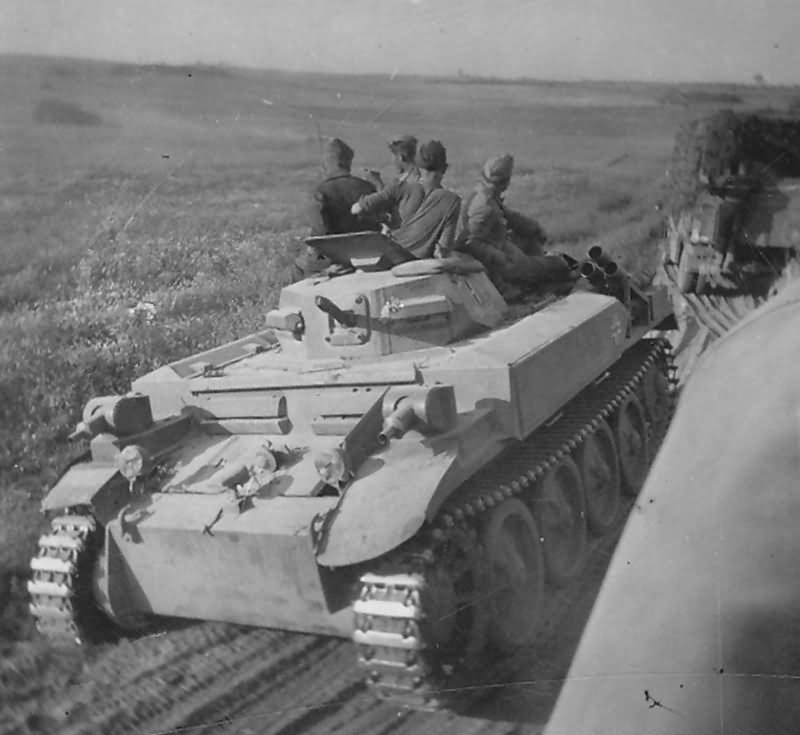

Добавлю еще парочку танков, которые засветились на территории СССР. Начнем с малого - Pz.Kpfw.II (F) или Flammpanzer II.

Вот они где-то в районе Волоколамска -

Теперь побольше. По завершении французской компании, в руки немцев попало некоторое количество французских танков Char.B1/B1 bis.

Было решено приспособить некоторые из них под огнеметы. Получился Flammwagen auf Pz.Kpfw. B2(f). Здесь поздний вариант с уже установленной дополнительной рубкой огнеметчика -

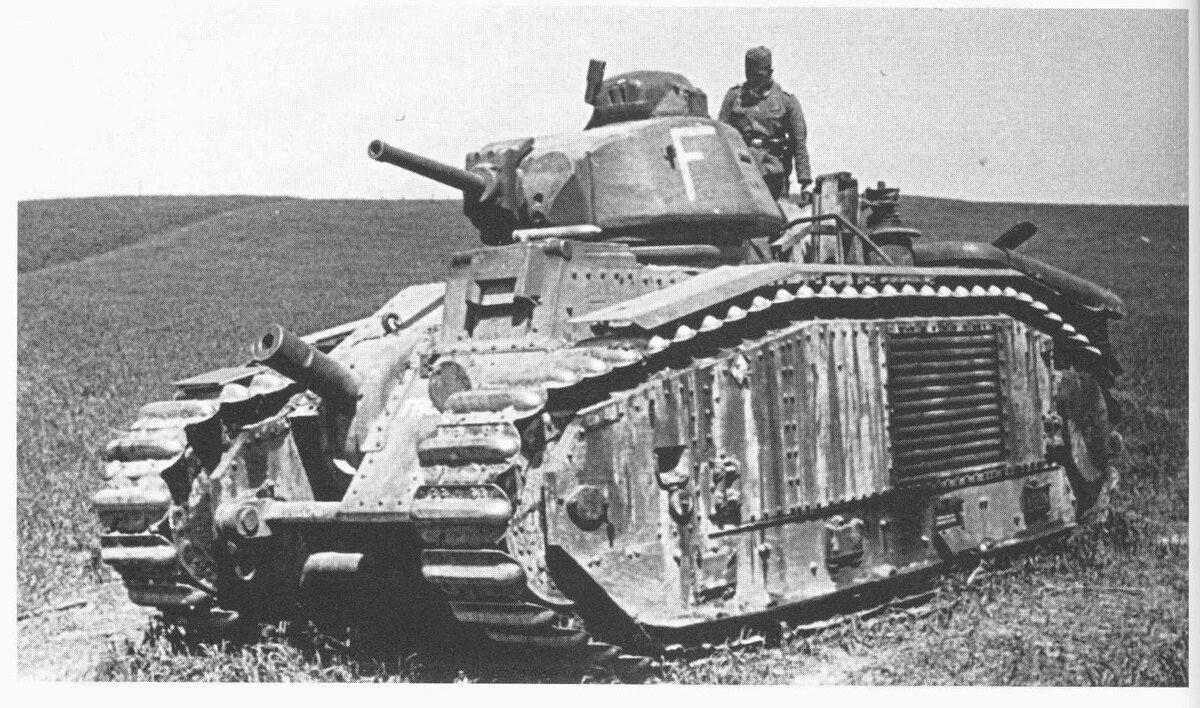

В начале войны были варианты попроще. Огнеметчику прорезан смотровой прибор прямо в стандартном листе корпуса, а огнемет похож на тот, что устанавливался на предыдущем танке Flammpanzer II -

Попадались и другие вариfнты установки -

В СССР -



Matilda Frog​

В августе 1943г. в Австралию поступила очередная партия 238 танков "Matilda", в том числе гаубичной модификации.
Высокую эффективность в условиях джунглей показали пехотные огнемёты, но, подбираясь к японским ДОТам, огнемётчики несли большие потери. Выходом из создавшейся ситуации стала установка на танк "Matilda" огнемёта.
Вместо штатного орудия в башне разместили огнемёт. Спаренный пулемёт Besa был сохранён. Вместо наводчика и заряжающего в башне находились бак с 80-ю галлонами огнесмеси Geletrol и баллоны со сжатым воздухом, использовавшимся для выброса огнесмеси. Ещё 100 галлонов огнсмеси заливалось в сбрасываемый бак, размещённый на корме корпуса. В нескольких баках в отделении управления и боевом отделении имелось ещё 62 галлона огнесмеси.
Огнемёт мог стрелять на расстояние, теоритически от 80 до 125 метров (практически вдвое меньше). На каждый выстрел расходовалось до 10 галлонов огнесмеси. Недостатком конструкции была большая пауза между выстрелами - до 30 сек., необходимая для подъёма давления.
В огнемётные танки переделали 25 машин, боевое крещение которых произошло на о. Борнео.
" Лягушка плюётся " :












Matilda Frog из 2-го батальона 1-й австралийской танковой бригады во время боёв в Баликпапане. 1945г. :

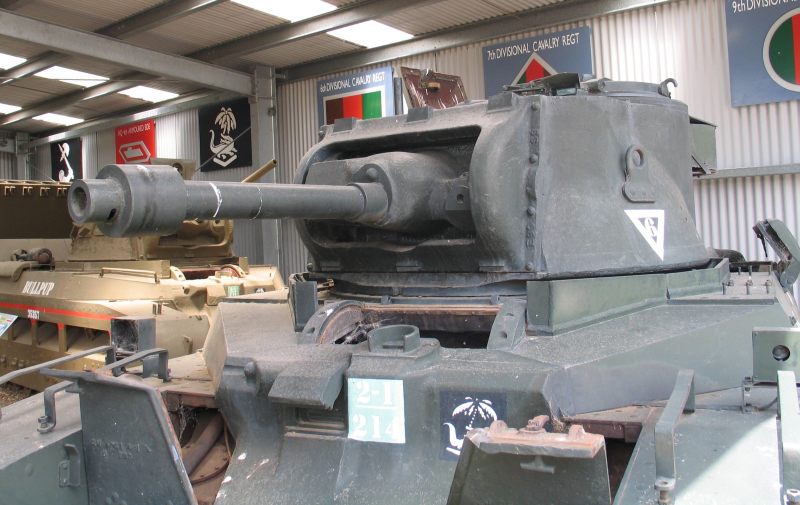

Музейный экземпляр.



Раз уж пошла речь о союзниках, то стоит упомянуть и другой английский огнеметный танк оригинальной компоновки - Churchill Crocodile.
Если все представленные выше танки носили запас огнесмеси в/на себе, то здесь англичане пошли дальше и получился танк с прицепчиком

По сути это обычный Churchill Mk.VII, но с установленным вместо пулемета огнеметом -

Самые значительные различия с линейным танком начинаются на корме. Поскольку было решено разместить запасы огнесмеси и азота, которым она, собственно, и выплевывалась в прицепе,

то встала необходимость сочленить подающие магистрали, не мешая движению по пересеченной местности. В итоге на корме танка появилась конструкция мало уступающая творениям сумрачного немецкого гения -

Я не интересовался поставлялись ли Крокодилы к нам, но, по крайней мере, одна такая машина в СССР была и сейчас она находится в экспозиции танкового музея в подмосковной Кубинке.



- Я, при всём уважении, пришёл дать Вам свободу и демократию ! - сказал ...​

https://vk.com/wall-59519874_394030

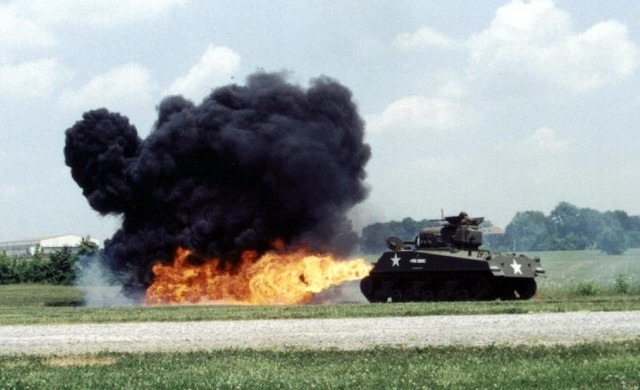

M-67 "Zippo"



Хех ... во-от, как надо !
​



http://smolbattle.ru/threads/Огнеметный-танк-ОТ-34.30152/#post-740643



Доброго Здравия Добрым Людям !​

Подниму тему с поверженного "врага" - битая огнемётная 3-ка в Венгрии 1945г.
№ 61, как утверждают в некоторых "бумажных источниках", нанесён краской трофейной советской командой.


Для правильной эксплуатации трофеев.
Уже для англоязычных.



Советский тяжелый огнемётный танк КВ-8​

....
Опытный образец нового танка КВ-8 был подготовлен к декабрю 1941 года. Ходовая часть и корпус танка были оставлены без изменений. В танковой башне устанавливался огнемёт АТО-41, спаренный с пулемётом и пушкой. *** Поскольку при расположении в башне огнемёта в ней уже не помещалась штатное орудие ЗИС-5, его решили заменить на менее мощное.
Так на танке появилась 45-мм пушка 20К обр. 1938 года.

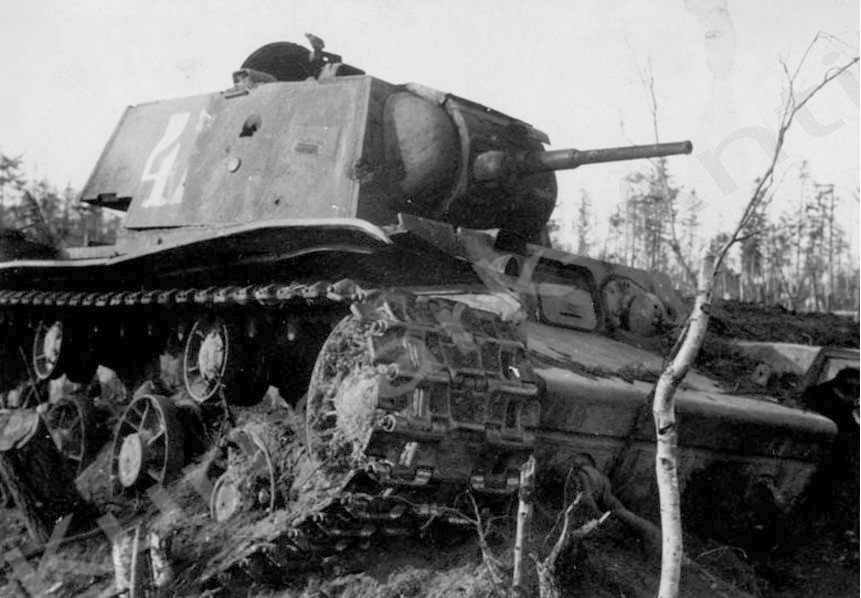

КВ-8 с отбитым в бою фальшстволом.
​

Для того чтобы новый огнемётный танк внешне ничем не отличался от линейного, 45-мм пушку прикрыли снаружи массивным маскировочным кожухом, который имитировал 76-мм орудие ЗИС-5.

Вид на маску КВ-8.
​

Зажигательная смесь, которая на 40% состояла из керосина и на 60% из мазута, хранилась в 3-х баках: на 450 литров, который устанавливался на дне танка, и в двух по 120 литров, которые устанавливались в нише башни. Данного количество зажигательной смеси хватало на 76 выстрелов.
Используемый в танке огнемёт АТО-41 включал в себя резервуар для хранения зажигательной смеси, трубопровод, цилиндр с поршнем, а также затворную коробку с механизмом автоматической перезарядки, бензобачок с бензопроводом, форсунками и крапом, насадку с задвижкой и зажигалкой, воздушные баллоны и систему воздухопроводов, а также приборы управления. Зажигательная смесь выбрасывалась из огнемёта при помощи поршня, процесс перезарядки был автоматизирован и происходил под давлением огнесмеси, создаваемым в резервуаре при помощи сжатого воздух из воздушных баллонов, входящих в комплект. Поджог струи выбрасываемой огнесмеси осуществлялся при помощи факела бензина, который, в свою очередь, поджигался от специальных запальных свечей. В течение десяти секунд из огнемёта АТО-41 можно было выполнить 3 выстрела, при этом дальность стрельбы стандартной смесью (керосин и мазут) составляла всего около 60-70 метров, вязкой смесью (керосин и масло) можно было стрелять на расстояние до 110 метров.
После того как машина была представлена представителям Ставки ВГК и прошла положенную серию испытаний, она была принята на вооружение. После доработки конструкции и проведения полной программы заводских испытаний в феврале 1942 года танк КВ-8 начали производить на ЧКЗ серийно. Огнеметы АТО-41 изготавливались на заводе огнемётов №222, который был создан в ноябре 1941 года на базе эвакуированного оборудования из цеха огнемётов Люберецкого завода сельскохозяйственных машин, а также части завода «Комсомолец», который также находился в Челябинской области.
Основным назначением тяжелого огнеметного танка КВ-8 было уничтожение живой силы и бронетехники противника, подавление укреплённых огневых точек. Интересно, что для предохранения от пожара, который был неизбежен при поражении танка в башню, все члены экипажа машины оснащались специальными огнезащитными костюмами. Организационно танки КВ-8 входили в состав отдельных огнемётных танковых батальонов, а также отдельных огнемётных танковых бригад. Всего было создано 12 батальонов подобных танков. Свое первое боевое крещение данные танки получили в августе 1942 года во время боев на Волховском фронте.
...
Текст частично с https://topwar.ru/15586-sovetskiy-tyazhelyy-ognemetnyy-tank-kv-8.html
Электрические картинки с почивших Яндекс-фотки.
___
*** встречалась инфа, что спаренного ДТ в башне, вообще не было.

з.ы. Очень редкопопадавшая в фотообъективы машина. Только гансам, и только подбитые и брошенные. Жаль.

С этого ракурса хорошо виден 45-мм орудийный ствол внутри фальшствола.
