ППШ

Оружие Победы! Символ Победы!
Внезапно обнаружилось, что на форуме отсутствует тема посвящённая ППШ.
Предлагаю восполнить данный пробел и создать общую тему.

Хвалимся своими макетами, СХП, пневматикой, боевым, охотничьим, страйкбольным,
показываем клейма, детали, комплектующие.

Публикуем статьи, историю создания, заграничные версии ППШ, исторические фото,
интересные факты, переделки и прочее.



ППШ-41 позднего выпуска, с перекидным целиком



Схема устройства ППШ-41 с секторным прицелом



Различия модификаций ППШ 1941 и 1942 гг.

Пистолет-пулемет ППШ-41 разработан Георгием Семеновичем Шпагиным в 1940 году с целью замены не технологичного и дорого в производстве пистолета-пулемета Дегтярева ППД-40. 21 декабря 1940 года пистолет-пулемет Шпагина был принят на вооружение РККА. Пистолет-пулемет ППШ-41 (Пистолет-Пулемет конструкции Шпагина) является надежным в работе, простым в эксплуатации и уходе, технологичным и дешевым в производстве оружием. ППШ-41 стал одним из самых массовых образцов стрелкового оружия Второй Мировой войны, а всего с 1941 по 1945 гг. было изготовлено порядка 6 миллионов экземпляров. В военные годы ППШ-41 поставлялся советским партизанам и поступал на вооружение иностранных воинских формирований на территории СССР. Трофейные ППШ-41 под наименованием Maschinenpistole 717(r) состояли на вооружении вермахта, СС и других военизированных формирований Третьего Рейха и стран нацистского блока «оси».

Наркомат вооружения в 1940 году дал техническое задание конструкторам-оружейникам на создание пистолета-пулемета, который бы превосходил ППД-40 по своим тактико-техническим характеристикам, но адаптированного для массового производства, в том числе и на простом оборудовании не специализированных машиностроительных предприятиях, рабочими низкой квалификации. К осени того же года были представлены на рассмотрение пистолеты-пулеметы Г.С. Шпагина и Б.Г. Шпитального. 26 августа 1940 года был собран первый ШШП. В октябре 1940 года изготовили опытную партию в 25 штук. По результатам полигонных испытаний в конце ноября 1940 года и технологической оценки предъявленных к рассмотрению образцов пистолет-пулемет Шпагина был рекомендован к принятию на вооружение. Под наименованием «7,62-мм пистолет-пулемет Г.С.Шпагина обр. 1941 г.» он был принят на вооружение в конце декабря 1940 г. Пистолет-пулемет Шпагина был проверен на живучесть 30000 выстрелами. После этого данный образец продемонстрировал удовлетворительную кучность стрельбы и исправное состояние деталей. Надежность автоматики проверялась стрельбой под углами возвышения и склонения в 85°, при искусственно запыленном механизме, при полном отсутствии смазки - все детали промывались керосином и насухо протирались ветошью, отстрелом без чистки оружия 5000 патронов. Оружие Шпагина показало себя исключительно надежным наряду с высокими боевыми качествами.

Автоматика работает по схеме со свободным затвором. Ударно-спусковой механизм допускает ведение стрельбы очередями и одиночными выстрелами, с открытого затвора. Ударник размещен неподвижно в зеркале затвора. Переводчик размещается внутри спусковой скобы, перед спусковым крючком. Предохранитель представляет собой ползун, расположенный на рукоятке взведения затвора. Предохранитель во включенном состоянии запирает затвор в переднем или заднем положении. Затворная коробка и кожух ствола изготавливались штамповкой. Дульный тормоз-компенсатор представляет собой выступающую вперед за дульный срез часть кожуха ствола. Ложа изготавливалась из дерева, в основном из березы. Прицельные приспособления поначалу состояли из секторного прицела и неподвижной мушки. Позже был введен перекидной L-образный целик для стрельбы на 100 и 200 метров. ППШ-41 сначала комплектовались барабанными магазинами от ППД-40 емкостью 71 патрон. Но так как барабанные магазины в боевых условиях показали себя ненадежными, излишне тяжелыми и дорогими в производстве, к тому же требовали ручной индивидуальной подгонки под каждый конкретный пистолет-пулемет, они были заменены на разработанные в 1942 году коробчатые изогнутые магазины емкостью 35 патронов.

Действительная дальность огня очередями составляет около 200 м, в то время как прицельная дальность у раннего варианта ППШ составляла 500 м. За счет использования патрона 7,62×25 ТТ была достигнута значительно большая начальная скорость пули - 490 м/с против 380 м/с у МП.40 калибра 9-мм Парабеллум и 330 м/с у пистолета-пулемета Томпсона М1 калибра .45 АКП, а соответственно и настильность траектории ее полета. Благодаря этому стрелок мог уверенно поражать одиночным огнем цель на дистанциях до 300 м. Стрельба могла вестись и на большую дистанцию, а значительное снижение при этом точности стрельбы компенсировалось сосредоточенным огнем нескольких стрелков и большим темпом стрельбы. Темп стрельбы ППШ-41 составлял 1000 выстрелов в минуту, который зачастую оценивается как излишне высокий, так как из-за такого темпа шел большой расход боеприпасов и в напряженном бою быстро перегревался ствол, но в тоже время высокий темп стрельбы обеспечивала высокую плотность огня и преимущество в ближнем бою.

Пистолет-пулемет Шпагина ППШ-41 обладает высоким служебным ресурсом, в особенности с коробчатым магазином. При должном уходе за оружием - своевременной чистке и правильной смазке, а также слежением за техническим состоянием его узлов и механизмов, ППШ-41 представляет собой исключительно надежное оружие. Но как и любому оружию и механизму вообще, ППШ требуется внимание. Так, неподвижно закреплённый боек становится причиной задержек в стрельбе при загрязнении чашечки затвора копотью или попадании пыли на загустевшую смазку. Из недостатков следует отметить значительную массу (5,3 кг. со снаряженным барабанным магазином) и длину (843 мм), очень высокий темп стрельбы (1000 выстр./мин), сложность замены и снаряжения барабанного магазина, недостаточно надежный предохранитель, возможность самопроизвольного выстрела при падении на твердую поверхность. Фибровый амортизатор, смягчающий удар затвора по ствольной коробке в заднем положении, имел невысокую живучесть из-за чего после износа амортизатора затвор разбивал заднюю часть коробки. Среди основных преимуществ пистолета-пулемета Шпагина ППШ-41 большая емкость барабанного магазина - 71 патрон. Коробчатый магазин, хотя и был легче, значительно компактнее, удобнее и надежнее, доставлял неудобство при его снаряжении патронами, так как этот магазин имел однорядный выход. Каждый патрон требовалось с силой досылать движением вниз-назад. Однако для облегчения снаряжения коробчатых магазинов ППШ-41 существовало специальное приспособление.

Пистолет-пулемет конструкции Шпагина стал одним из символов советского солдата времен войны. Это оружие можно увидеть практически во всех отечественных и зарубежных фильмах про ту войну. После окончания войны пистолет-пулемет ППШ-41 сняли с вооружения Советской Армии, но боевая карьера этого оружия не закончилась. Он массово поставлялся дружественным СССР развивающимся странам и в страны Варшавского договора, а также в Китай. По меньшей мере, до 1980-х годов ППШ-41 использовались военизированными подразделениями в некоторых африканских странах. Пистолет-пулемет Шпагина использовался даже во время Иракской войны 2003 года.

Сообщения объединены, 11 июн 2025, время первого редактирования 11 июн 2025

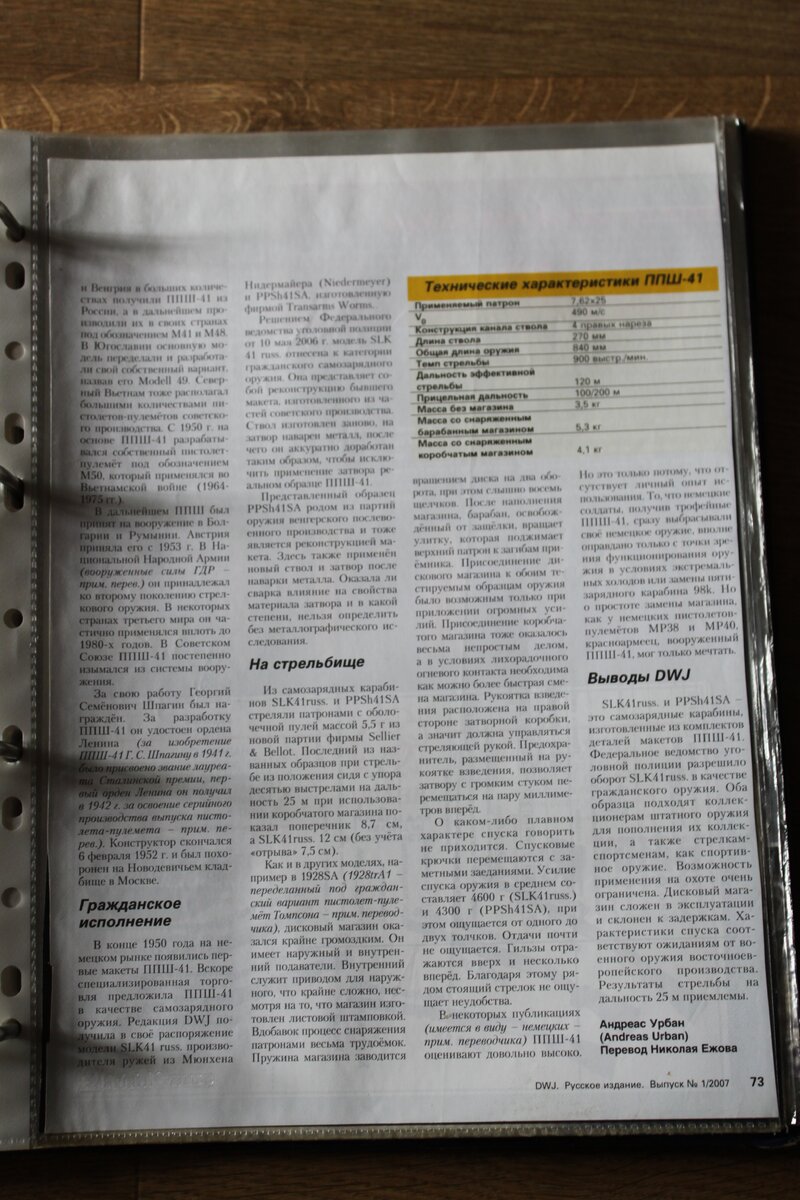

Технические характеристики ППШ-41

• Калибр: 7,62×25
• Длина оружия: 843 мм
• Длина ствола: 269 мм
• Масса без патронов: 3,6 кг.
• Темп стрельбы: 900 выстр./мин
• Емкость магазина: 35 или 71



Из криминального ...Если в затворе ппш провести некоторые изменения , и заменить пружину , по скорострельности получается косторез Сталина , правда быстро разбивается бакелитовый дэмпфер и тыльник затворной коробки , а если поставить резиновый дэмпфер или пружинный (как у МГ-34............. мммм , но не долго.



ППШ против колючей проволоки.

В ходе боевых действий,
потребовалось устройство, чтобы каждый боец мог быстро разорвать с помощью своего штатного оружия ненавистную колючку. Но как попасть в тонкую проволочину, даже если она прямо перед тобой?

И было создано простое, надежное устройство для перебивания колючей проволоки....пулей!

Оно надевалось на кожух ствола пистолета-пулемёта Шпагина и своей выемкой спереди улавливало проволочину и прижимало её к срезу кожуха.
Выстрел - и проволока перебивалась надвое!



Копанный кожух ППШ с уже установленной насадкой.

Сообщения объединены, 12 июн 2025, время первого редактирования 12 июн 2025

Слушай ну давай сладкое оставим на десерт.
Расскажи лучше про партизанские переделки.



Линия механической обработки затворной коробки ППШ 1-го государственного автомобильного завода имени И.В. Сталина.
г. Москва. 1941-1943 гг.



На 1-м государственном автомобильном заводе имени И.В. Сталина.

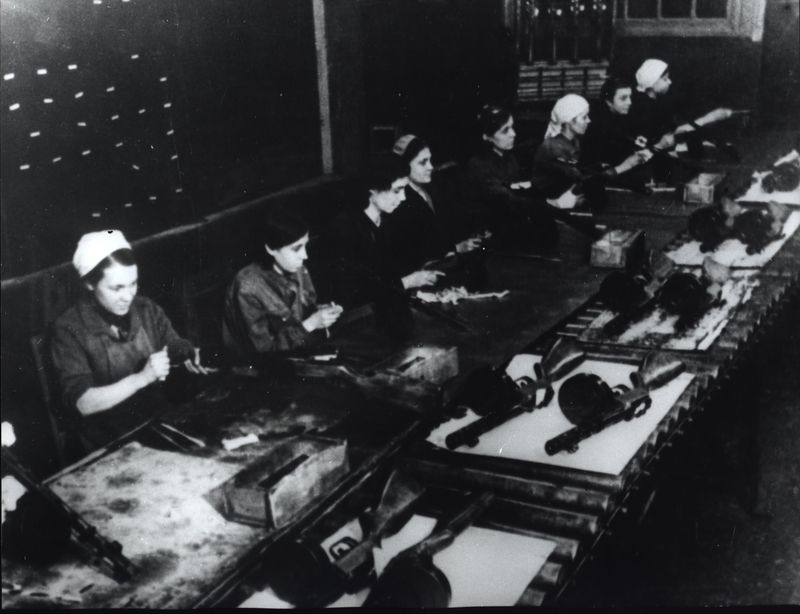

Конвейерная сборка автоматов ППШ на одном из заводов в дни войны

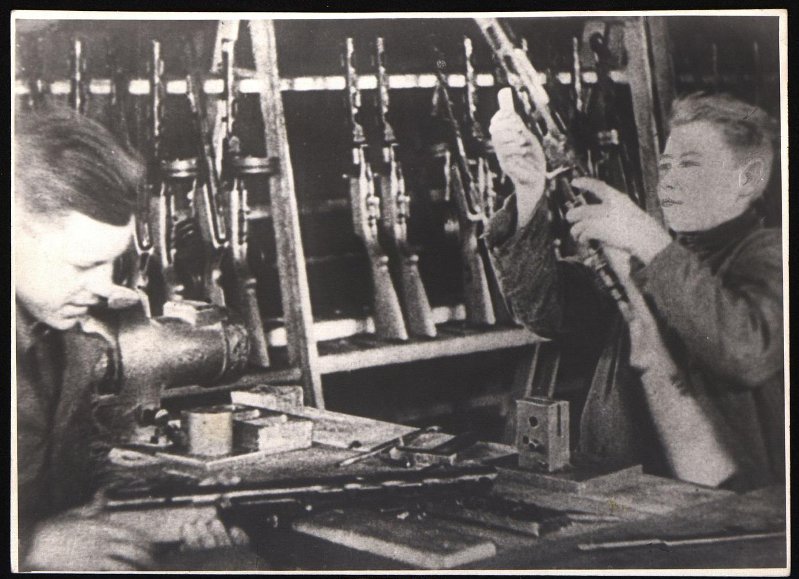

Сборка спускового механизма для ППШ на заводе № 772 ("Рабочий металлист") в годы Великой Отечественной войны.
Ярославская область, г. Кострома



Фотограф Шагин Иван Михайлович
Партизан отряда «За Родину»
Украина 1943 год



Воины- десантники на санях, двигаются за танком



Ганженко А.И. у Рейхстага
1945 г.



Гончаренко Станислав Петрович с трофейным оружием душманов.
Афганистан. март 1980 г.



Евтушевский В.Я. на кубинском КПП с автоматом ППШ китайского производства
Республика Куба. 1962-1964 гг.



Не , больше не буду , тема не моя. И сделать её бы пообширнее надо , ППД , ППС , да и ТС в теме про 3 магазина ведь тоже неординарное оружие победы показал .........



Стоимость .
Оказывается производство пистолета-пулемёта Шпагина во время Великой Отечественной войны было дешевле, чем производство винтовки Мосина.
ППШ не требовал в своем производстве каких-либо редких или дефицитных материалов и был очень дешев в производстве — около 500 рублей стоило изготовление одного ППШ в 1941 году,
в 1942 -ом 400 руб.. а в 1943 году после модернизации производства — всего лишь 142 рубля.

Для сравнения трёхлинейка стоила-166 рублей.

Изготовить ППД стоило -900 рублей.

СВТ-2000 рублей.

ДП-27 -1150 рублей.



Постановление Государственного комитета обороны № ГКО-946сс от 22 ноября 1941 г.
"О производстве пистолетов-пулеметов Шпагина (ППШ) на заводах г.Москвы."



Копия постановления ГКО №1272сс от 12 февраля 1942 г.
"О принятии на вооружение коробчатых магазинов для пистолетов-пулеметов Шпагина "ППШ"

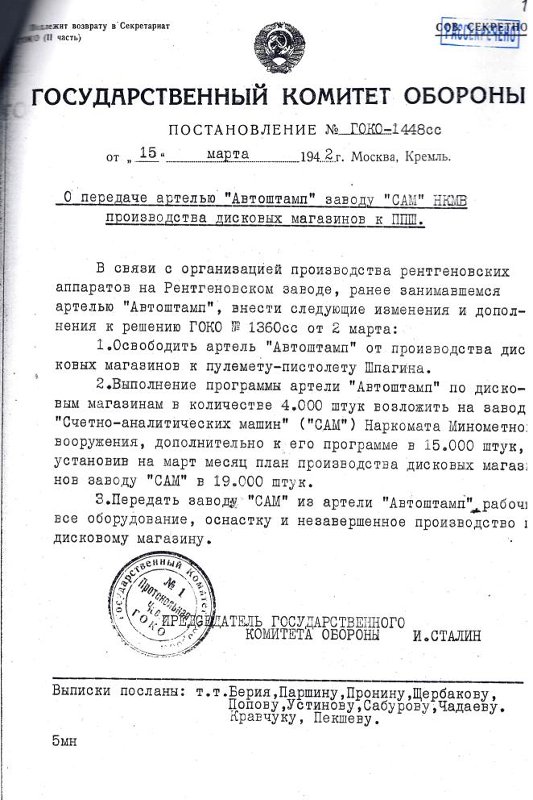

Копия постановления ГОКО №1448сс от 15 марта 1942 г.
"О передаче артелью "Автоштамп" заводу "САМ" НКМВ производства дисковых магазинов к ППШ"



Письмо коллектива Московского автозавода имени И.В. Сталина Василевскому А.М. о вручении ему юбилейного миллионного пистолета-пулемёта образца 1941 года системы Шпагина (ППШ).
1943 год



Уведомление Командования 12 партизанской кавалерийской бригады имени Сталина, выдано Алексею Александровичу Рожину о награждении автоматом системы ППШ от октября 1943 года.
Западная Белоруссия. Октябрь 1943 года.



Удостоверение на имя Сиверского А.Т. на право ношения автомата ППШ
Курская область. 1943 год



Фотограф Минкевич Владимир Николаевич
Лейтенант А. Ерохин
Белоруссия. 1944 год



Фотограф Рюмкин Я.
1-й Ленинградский фронт. Корсунь-Шевченковское направление.



Старшина Михайлов Михаил Антонович, командир отделения 1-й пулемётной роты 1-го стрелкового батальона 363-го стрелкового полка 114-й стрелковой Свирской дивизии 99-го стрелкового Краснознамённого корпуса 14-й армии Карельского фронта



Портрет в полный рост воина РККА с автоматом ППШ за спиной



Фотограф Венюков И.Б.
Разведчик-ефрейтор С.В. Павлов



..https://cs8.pikabu.ru/post_img/2017/03/21/8/og_og_1490102881248718270.jpg



Шпагин Георгий Семёнович.



Георгий Семёнович Шпагин (17 (29) апреля 1897 — 6 февраля 1952, Москва) — советский конструктор стрелкового оружия, самым известным творением которого был пистолет-пулемёт ППШ.
Герой Социалистического Труда (1945), лауреат Сталинской премии второй степени (1941).

Ранние годы

Родился 17 (29) апреля 1897 года в деревне Клюшниково в русской крестьянской семье.
В 1909 году в возрасте 12 лет окончил трёхлетнюю школу, после чего будучи вынужденным помогать семье, стал зарабатывать на жизнь в плотницкой артели.
В 1910 году получил травму руки и был отдан мальчиком в купеческую лавку в Рыльске, но через год из-за конфликта с купцом ушёл оттуда и стал работать на стекольном заводе в Судогде.
После работал по найму в родном селе.

В 1916 году Георгия Шпагина призвали в царскую армию. Он попал в 14 гренадерский полк, воевавший на Западном фронте но из-за травмы указательного пальца правой руки, мешавшей стрелять, он был направлен в оружейные мастерские, где получил квалификацию слесаря-оружейника. Под руководством тульского мастера Дедилова Шпагин получил первоначальный опыт. Позднее сам он вспоминал: «Я попал в обстановку, о которой мог только мечтать. В мастерской часами знакомился с различными образцами оружия – отечественными и иностранными. Передо мной открылся интереснейший раздел артиллерийской техники, при виде которой я чувствовал примерно то же, что умирающий от жажды перед родником ключевой воды». В 1917 году как отлично зарекомендовавший себя мастер, он был переведён в артиллерийские мастерские. В начале 1918 года он демобилизовался и вернулся в родное село, но уже в ноябре вступил в РККА и до 1920 года служил оружейным мастером в 8-м стрелковом полку Владимирского гарнизона. На момент демобилизации имел звание каптенармуса.

Работа на Ковровском заводе

В 1920 году, после демобилизации, Георгий Шпагин поступил слесарем в опытную мастерскую Ковровского оружейно-пулемётного завода, где работали в это время В. Г. Фёдоров и В. А. Дегтярёв. Примечателен случай, произошедший в это время: Шпагин был занят на работах по сборке магазинов для автоматов Фёдорова. Там он предложил новый вариант расположения заклёпок, который при уменьшении их количества никак не отражался на прочности магазина.
А в 1922 году Шпагин уже занимался собственной разработкой — создал шаровую установку для спаренного пулемёта конструкции Фёдорова.


Карточка индивидуальная, на Шпагина Георгия Семеновича, составленная отделом кадров Инструментального завода № 2 имени К.О. Киркижа.

Одной из значительных работ конструктора является модернизация 12,7-мм крупнокалиберного пулемёта Дегтярёва (ДК), снятого с производства из-за выявленных недостатков. После того как Шпагин разработал модуль ленточного питания для ДК, в 1939 году усовершенствованный пулемёт был принят на вооружение РККА под обозначением «12,7 мм крупнокалиберный пулемёт Дегтярёва — Шпагина образца 1938 года — ДШК».
Массовый выпуск ДШК был начат в 1940—1941 годах, и за годы Великой Отечественной войны было произведено порядка 8 тысяч пулемётов.
В 1924-25 годах внёс значительный вклад в проект Д. Д. Иванова по установке в танк 6,5 мм спаренного ручного пулемета Федорова — Шпагина, в корне изменив и упростив всю систему как шаровой установки, так и гнездового устройства. Эта работа принесла Георгию Семеновичу первое авторское свидетельство, поставило его имя в ряд лучших мастеров оружейного дела.
Начиная с 1931 г., Шпагин совместно с Дегтярёвым занимается разработкой крупнокалиберного пулемёта и усовершенствованием других видов автоматического оружия, за что он в 1933 г. был награждён орденом Красной Звезды.

Наибольшую же славу конструктору принесло создание пистолета-пулемёта образца 1941 года (ППШ). Разработанный в качестве замены более дорогому и сложному в производстве ППД, ППШ стал самым массовым автоматическим оружием РККА во время Великой Отечественной войны (всего за годы войны было выпущено примерно 6 141 000 штук) и состоял на вооружении до 1951 года.



Шпагин предложил новое, именно то, чего ещё никогда не было. Им впервые был создан образец стрелкового оружия, в котором почти все металлические детали изготавливались методом штамповки, а деревянные — имели простую конфигурацию. В условиях военного времени такие достоинства нового оружия, как простота и надежность, доступность для массового изготовления рабочими невысокой квалификации имели первостепенное значение.

Работа на Вятско-Полянском заводе


Дом-музей Г. С. Шпагина



Удостоверение № В-25/4510 Шпагина Георгия Семеновича о том что он переведен на работ у в Загорск. 07.07.1941 г.

26 апреля 1940 г. было принято правительственное решение сделать завод скобяных изделий г. Загорска Московской области головным по производству ППШ. Г. С. Шпагин возглавил конструкторское бюро по разработке новых пистолетов-пулемётов.

В 1941 г. на вооружение Красной Армии был принят более совершенный образец ППШ. За изобретение и конструирование ППШ образца 1941 года Шпагину было присвоено звание лауреата Сталинской премии. Этот «автомат», как его обычно называли, является одним из символов Победы над нацистской агрессией и многократно увековечен в художественных произведениях — скульптурах, живописных полотнах и др.

Во время войны Шпагин работал над организацией массового производства пистолетов-пулемётов своей системы на Вятско-Полянском машиностроительном заводе в Кировской области, куда он был переведён в начале 1941 года, совершенствованием их конструкции и технологии производства.
За годы войны на Вятско-Полянском машиностроительном заводе было изготовлено более 2,5 миллионов ППШ.

За самоотверженный труд, за наращивание выпуска автоматов ППШ в феврале 1942 г. Г. С. Шпагин был награждён орденом Ленина.
В 1943 году Георгий Семёнович разработал сигнальный пистолет СПШ.
В ВКП(б) вступил в 1944 году, был депутатом ВС СССР II созыва (1946—1950).


Письмо служебное Шпагину Георгию Семеновичу от начальника отдела кадров Народного Комиссариата Вооружения СССР С. Румянцева.
г. Москва. 20.12.1942


Шпагин Георгий Семенович с женой получает от школьниц цветы в пионерском лагере у Водопоя
Кировская обл., Вятскополянский р-он. 1946 год



После войны тяжело заболел, был вынужден прекратить конструкторскую деятельность.
В 1951 году его перевезли в Москву.
Умер 6 февраля 1952 года от рака желудка.
Похоронен в Москве на Новодевичьем кладбище (участок № 4).


могила Шпагина на Новодевичьем кладбище Москвы


Памятник Шпагину Георгию Семеновичу на Новодевичьем кладбище.
1971 год

Награды

Герой Социалистического Труда (1945)
три ордена Ленина (1942, 1944, 1945)
орден Суворова II степени (18 ноября 1944)
орден Красной Звезды (1933)
медали
Сталинская премия II степени (14 марта 1941) — за изобретение нового типа вооружения

Память



Монета Банка России серии «Оружие Великой Победы (конструкторы оружия)», 25 рублей 2019 г., Г.С. Шпагин, пистолет-пулемёт Шпагина
В городе Вятские Поляны открыт мемориальный Дом-музей Г. С. Шпагина, на здании машиностроительного завода «Молот» установлена мемориальная доска в честь конструктора. Его имя носят улица и лицей с кадетскими классами в этом городе. Также в Вятских Полянах ему установлен памятник.
Ещё один памятник размещён в Коврове.
