    Военно-историческое общество ''Латышский стрелок'' которое занимается реконструкцией исторических событий приняло решение воссоздать реплику легендарного бронеавтомобиля! И не только потому что базой послужил первый российский автомобиль Руссо-Балт сделанный в Риге, и не только потому что наводчиком в подразделении служил латыш Бриедис, и не только потому что эти броневики были в первую мировую в Латвии , но и для того что бы молодежь помнила военную историю! Надеемся что наш дебют состоится в Эстонии на военно-историческом фестивале "Рождение Эстонской независимости" 27 сентября в городе Хаапсалу. 118494313_2737830986455312_6144140418739421219_o.jpg 118469479_2737831386455272_2194662447266863774_o.jpg 118485653_2737832223121855_3578841480849090738_n.jpg 118503644_2737831733121904_5956742106664528609_n.jpg 118639059_2737831503121927_7907581919195815351_o.jpg 118653215_2737831926455218_5259613496618497180_n.jpg 118713058_2737831819788562_3721882290976898839_o.jpg 118516736_2737832073121870_228398789663562343_n.jpg 118713750_2738189186419492_828933657251414327_n.jpg 118701680_2738189166419494_6928792880559572066_n.jpg

    Dietrich 08.., Кудасов и 2bellum нравится это.
  2. Ads Master

    Отзывы:
    0

  3. Offline

    Combatx Завсегдатай SB

    Регистрация:
    20 апр 2013
    Сообщения:
    216
    Спасибо SB:
    992
    Отзывы:
    43
    Страна:
    Latvia
    Из:
    Рига
    Интересы:
    Военная история, реконструкция
    Существовал также вариант бронеавтомбиля “Руссо-Балт” с открытым кузовом, где на тумбовых установках монтировалось два пулемета и третий переносной, а также небольшой серией была выпущена 76,2-мм зенитная самоходная установка.Общий объём выпуска оказался небольшим – всего 15 машин. Первые семь шасси переоборудовали в период с 24 августа по 1 октября 1914 г., и уже 9 октября “Руссо-Балты” были отправлены на Северо-Западный фронт. Здесь они поступили в распоряжение 1-й автомобильной пулеметной роты. В сентябре 1916 года рота, переформированная в 1-й бронедивизион, поступила в распоряжение 42-го армейского корпуса, дислоцированного в Финляндии. Такая мера объяснялась слухами о возможной высадке там немецкого десанта. Летом 1917 года 1-й дивизион перевели в Петроград для подавления революционных выступлений, а в октябре, незадолго до переворота, отправили на фронт под Двинск, где в 1918 году часть его машин захватили немцы. После революции карьера немногих сохранившихся бронемашин Руссо-Балт тип С оказалась весьма насыщенной. Несколько броневиков попало в руки “красных” и эксплуатировалось до конца Гражданской войны. Одна из машин (№539) дважды переходила из рук в руки. Летом 1919 г. этот бронеавтомобиль, принадлежавший 21-му автобронеаотряду (АБО), был оставлен экипажем в бою у балки Шклянская и был захвачен белогвардейцами. Впрочем, спустя всего три месяца, этот же “Руссо-Балт” вновь перешел в руки РККА, когда его отбил у “белых” 32-й АБО 1-й конной армии. К концу войны бронеавтомобилей “Руссо-Балт” осталось совсем немного. По состоянию на 1921 г. в составе 41-го АБО числилась одна машина и ещё две находились в ведении Ликвидационной Комиссии.
    «Руссо-Балт» стал первым отечественным серийным бронеавтомобилем.
    Разработанные полковником Главного Артиллерийского управления А. Соколовым три типа станков и скользящие щиты позволяли иметь круговой пулемётный обстрел вокруг машины. Броневые катаные листы корпуса, подвергнутые особой закалке, изготовленные из хромоникелевой стали, не пробивались остроконечной винтовочной пулей на дистанции в 200 шагов. Они крепились к каркасу корпуса заклепками. Наклон броневых листов позволил уменьшить толщину брони, а соответственно, и массу корпуса. Входные дверцы были сделаны в боковых нижних бронелистах.
    На машинах с пулеметным вооружением станковые пулеметы размещались в лобовом и кормовом бронелистах в постоянных огневых точках, третий пулемёт мог при необходимости легко переносится с одного борта на другой. Патронный ящик был установлен на крыше над местом водителя. Для стрельбы из пушки применялись осколочные стальные или чугунные гранаты и картечь. Дальность прицельного огня осколочными гранатами составляла 2000 м. Картечь имела 75 сферических пуль с дальностью поражения до 200 м. Пушка устанавливалась на тумбе и прикрывалась броневым щитом. Угол наведения ее в горизонтальной плоскости был значительным - около 300°. Средства внешней и внутренней связи отсутствовали. Машины имели зависимую рессорную подвеску и деревянные колеса со спицами.
    Работы по бронировке шасси за номерами 530, 532, 533, 534, 535, 538, 539 и 542, проводившиеся бронепрокатной мастерской №2 Ижорского завода Морского ведомства успешно завершилась в весьма сжатый срок - в течение шести недель. Было изготовлено семь бронеавтомобилей с пулеметным вооружением и один - со смешанным пулемётно-пушечным. Экипаж состоял из офицера, водителя и трёх пулемётчиков.
    Боевая масса: 2,96 т;
    Экипаж: 5 человек; Вооружение: три пулемета "максим" 7,62 мм (у пушечно-пулемётного - 37 мм автоматическая пушка Максима-Норденфельда и два пулемета "максим" 7,62 мм ;
    Боекомплект: 9 000 патронов в лентах;
    Бронезащита: лоб и корма 5 мм, борта 3,5 мм и крыша 3 мм;
    Мощность двигателя: 40 л.с.
    Запас топлива: 96 литров

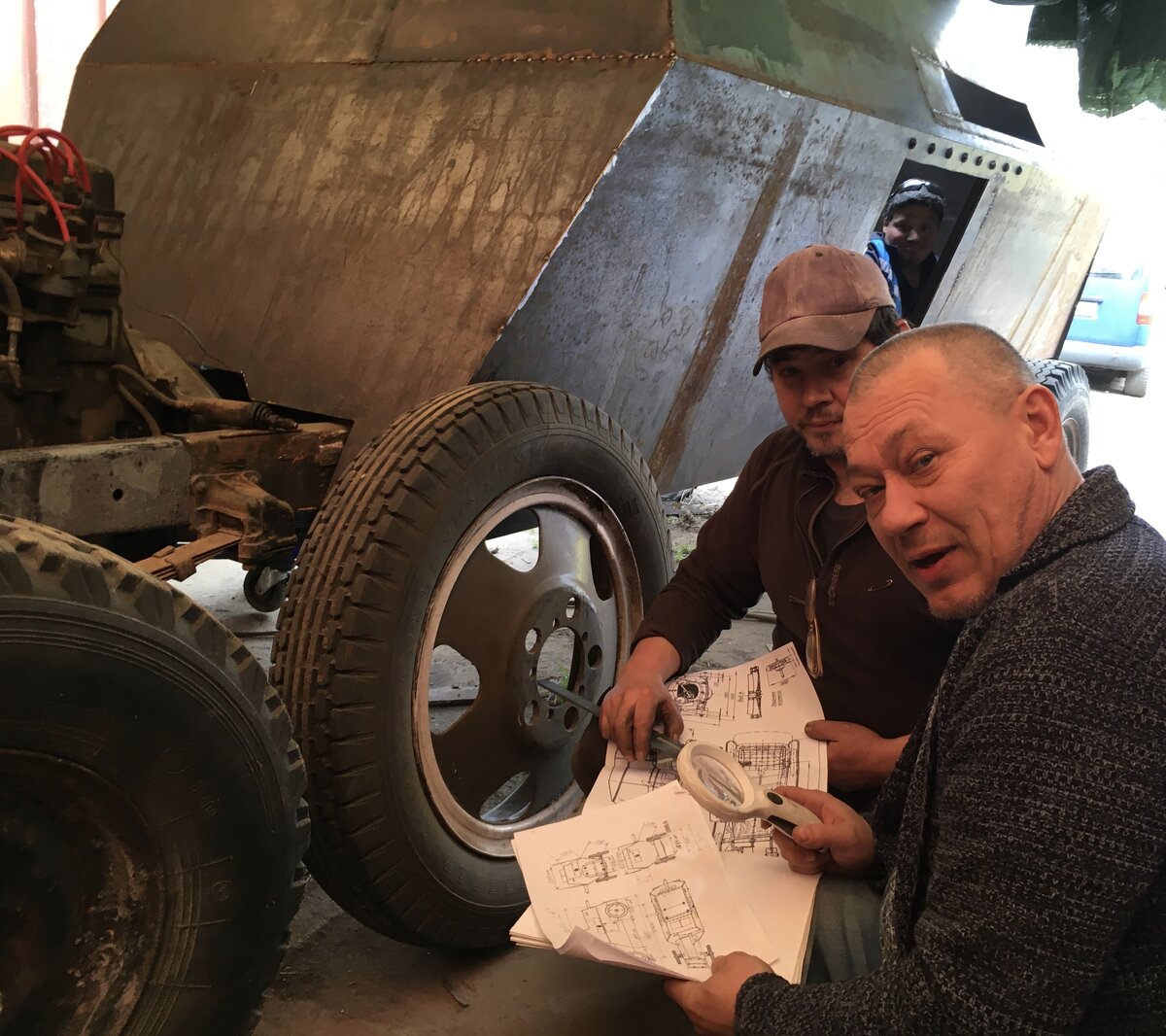

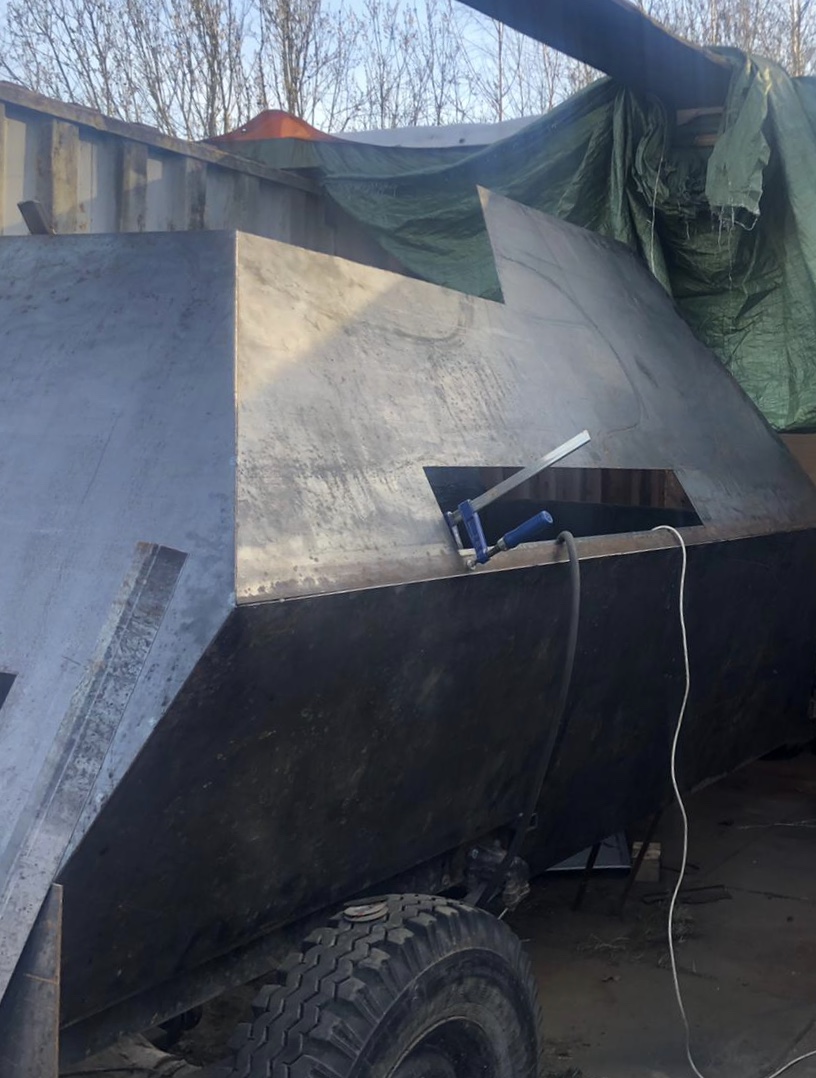

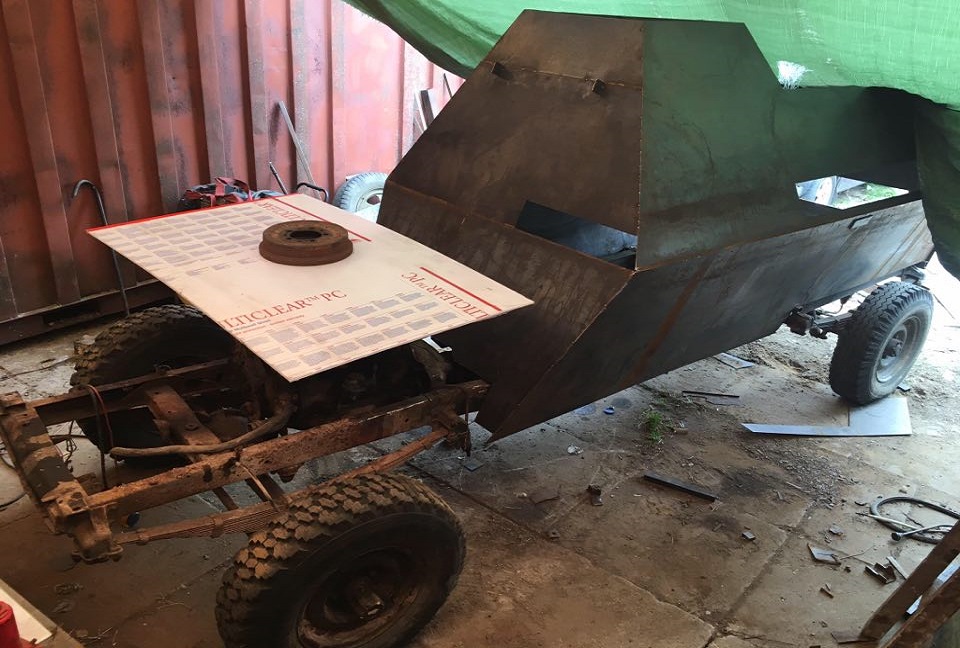

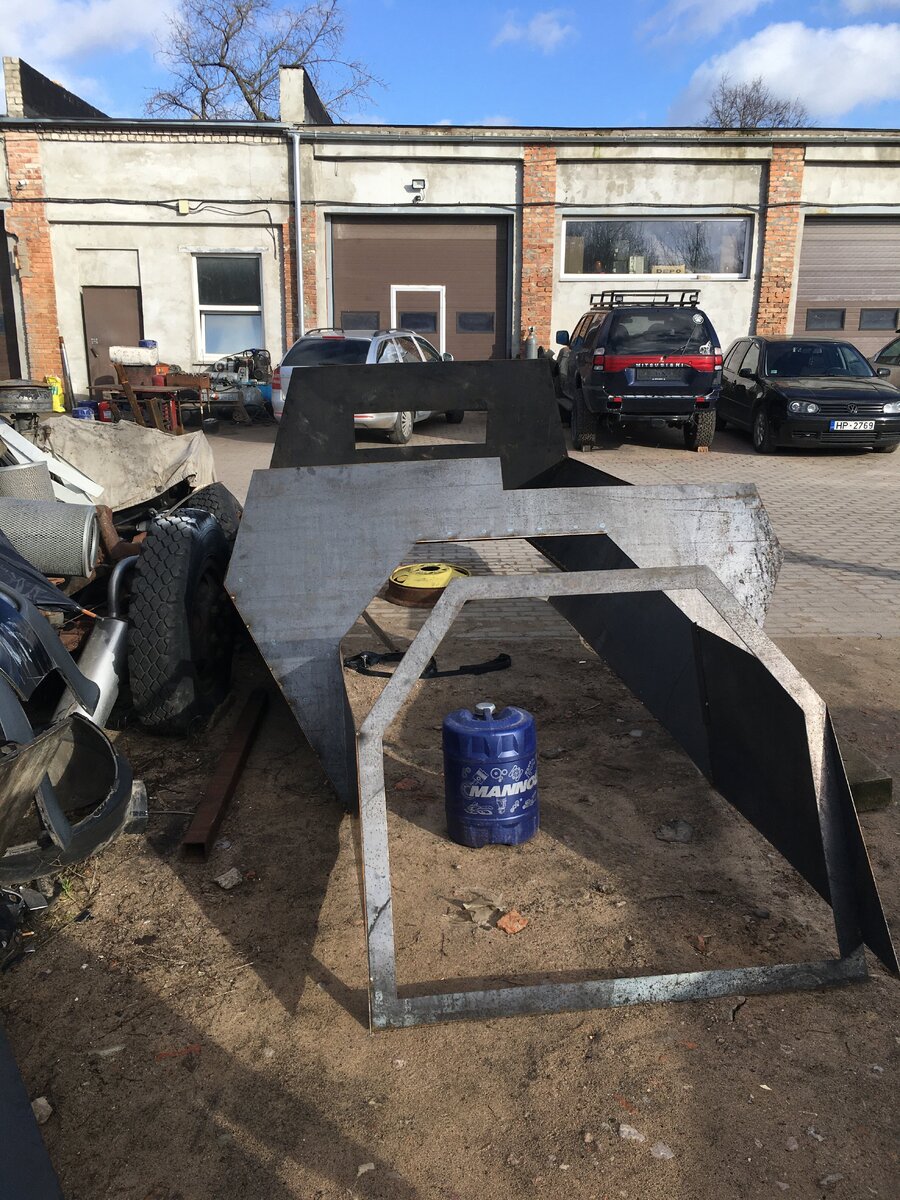

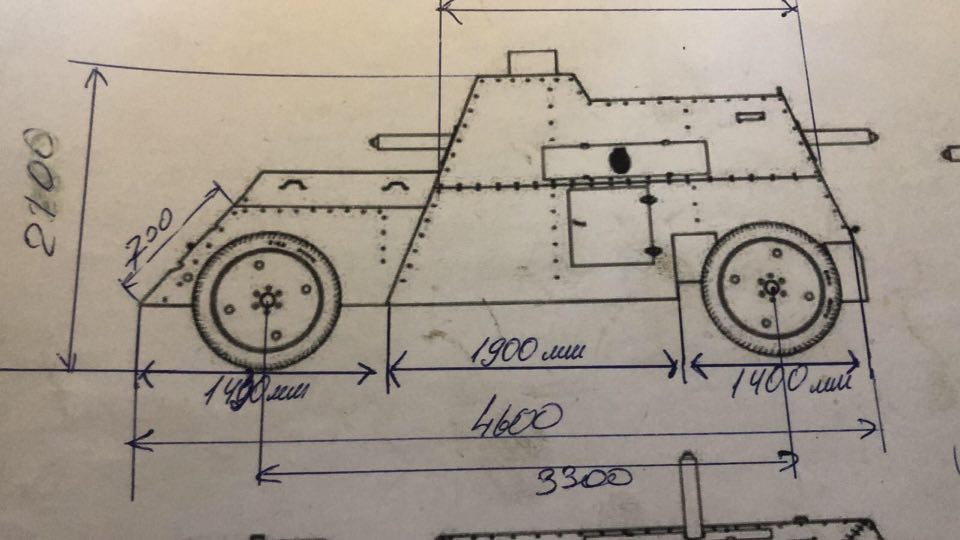

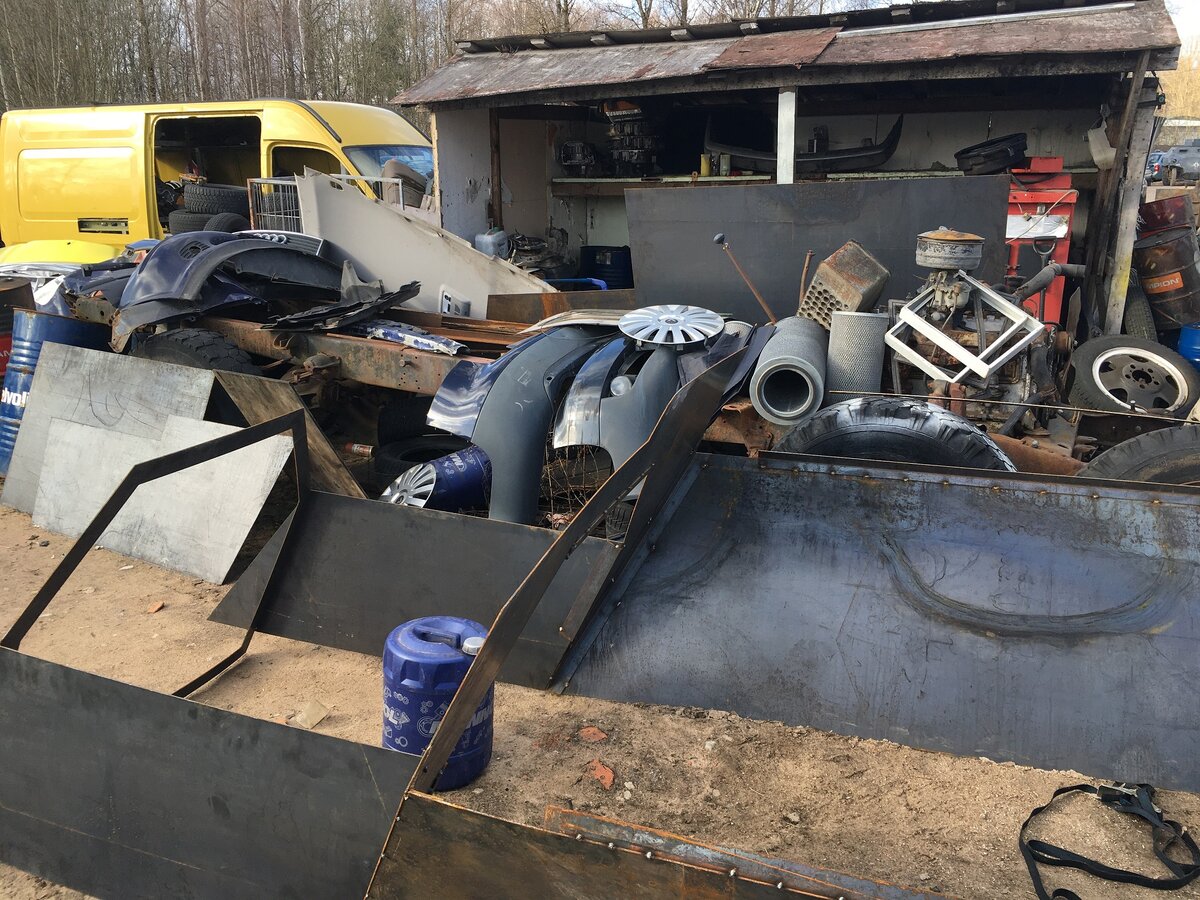

    Проект был начат в январе с преобретения буханки уаз так как было принято решение строить на ее раме и использовать двигатель с мостами ,

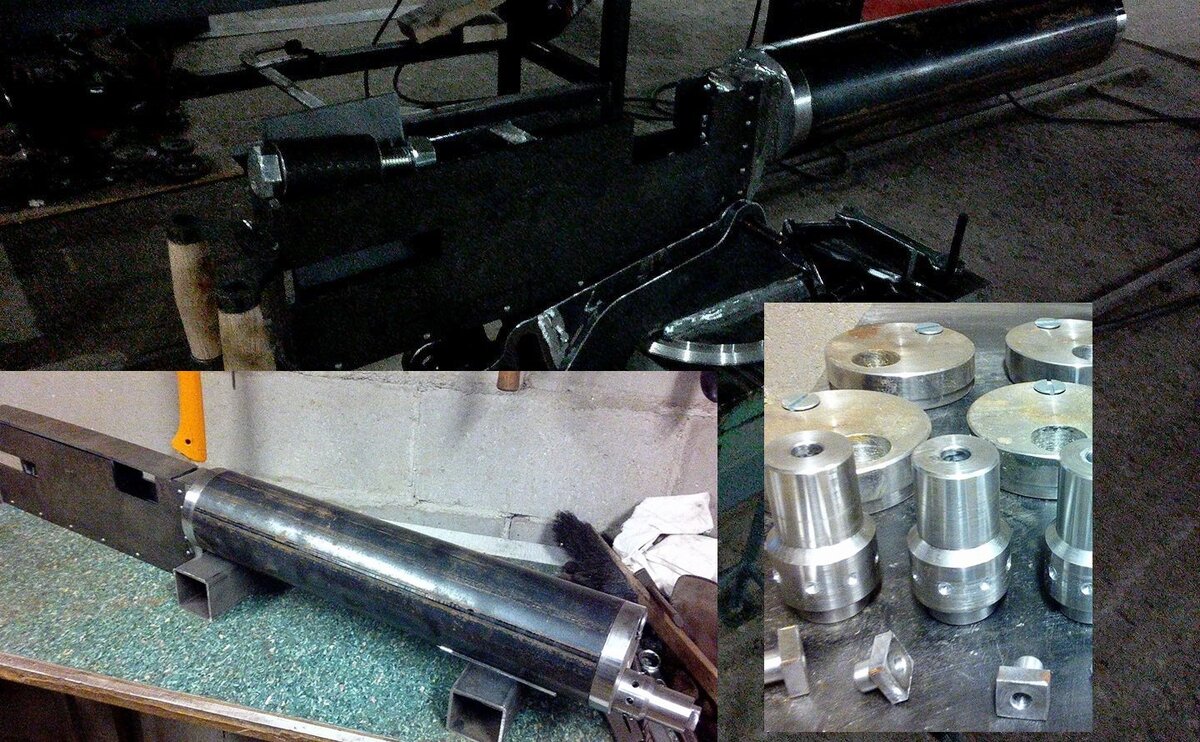

    что бы потом зарегестрировать на зеленых номерах спецтехники где четко прописано- Реплика Руссо!Балт для кино и реконструкции!Сразу было принято решение пару пулеметов поставит на газ так как патронов не напасешся! огромное спасибо в этом вопросе Сергею Еремину с Эстонию так как у него в этом вопросе опыт был ,и он пошел нам на встречу -тем более сам собирал броневик Эстонской армии и имеет свой частный музей!

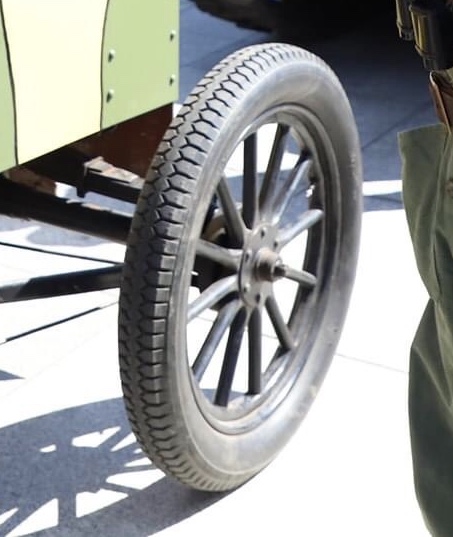

    Естественно встал вопрос какие использовать колеса? Пока не станем богаче- зенитные вторушные ,а потом когда станем богаче закажем в Польше с деревянными спицами


    и узенькой резиной с Америки! Но это дорого и в далекой перспективе!

    Первые шаги нашей черепахи еще на неправильных колесах!



    Встал вопрос естественно по форме экипажу и тут нам помог Олег Павлов из Запорожья! Молодец хорошо шьет!

    Огромное спасибо нашим спонсорам кто принял решение для нас изготовить хороший прицеп что бы ездить на мероприятия!


    Последние данные обновления репутации:
    2bellum: 1 пункт (Сильно!) 1 сен 2020
    Панаев: 1 пункт (Класс!!!!) 1 сен 2020
    PaulZibert: 1 пункт (Очень круто!) 1 сен 2020
    Последнее редактирование модератором: 1 сен 2020
    Dietrich 08.., РСФСР, Кудасов и 15 другим нравится это.
  4. Offline

    Combatx Завсегдатай SB

    Регистрация:
    20 апр 2013
    Сообщения:
    216
    Спасибо SB:
    992
    Отзывы:
    43
    Страна:
    Latvia
    Из:
    Рига
    Интересы:
    Военная история, реконструкция

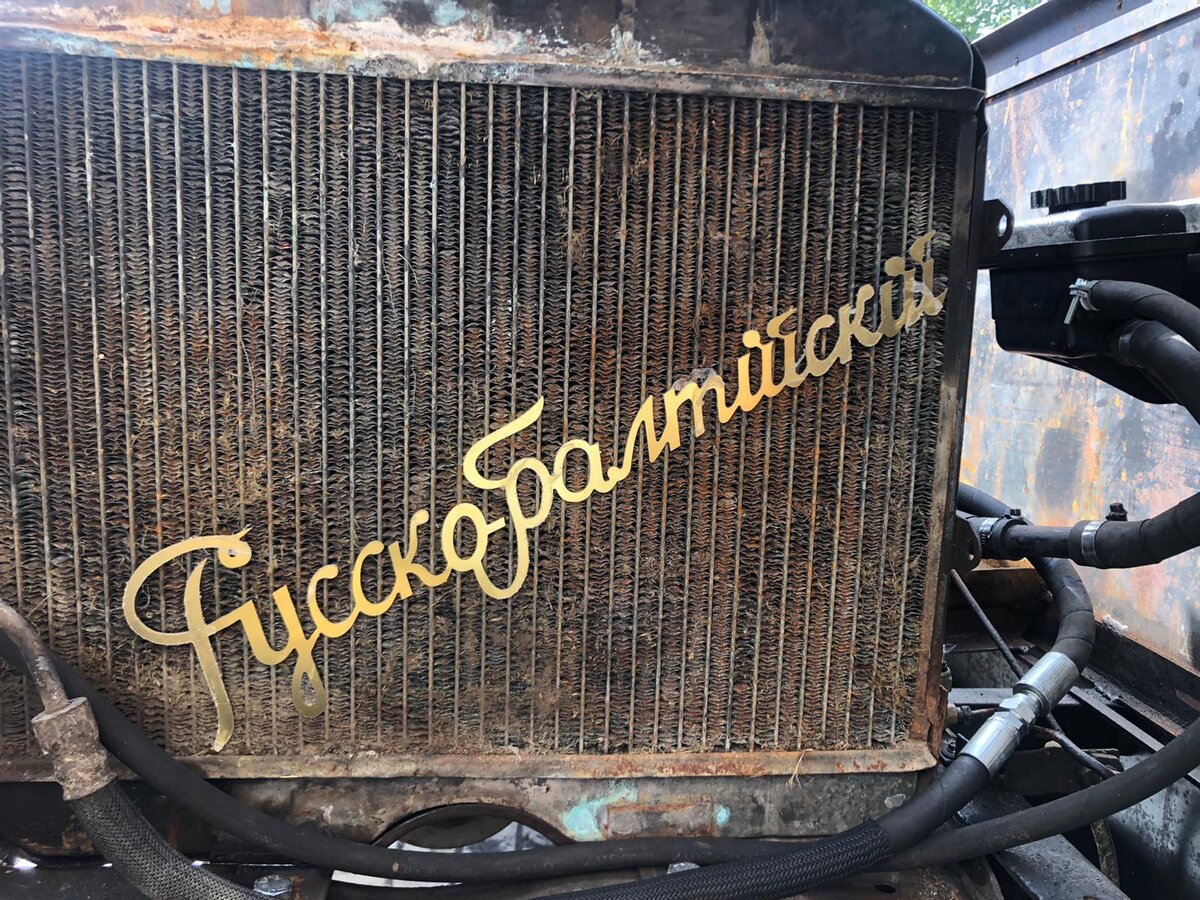

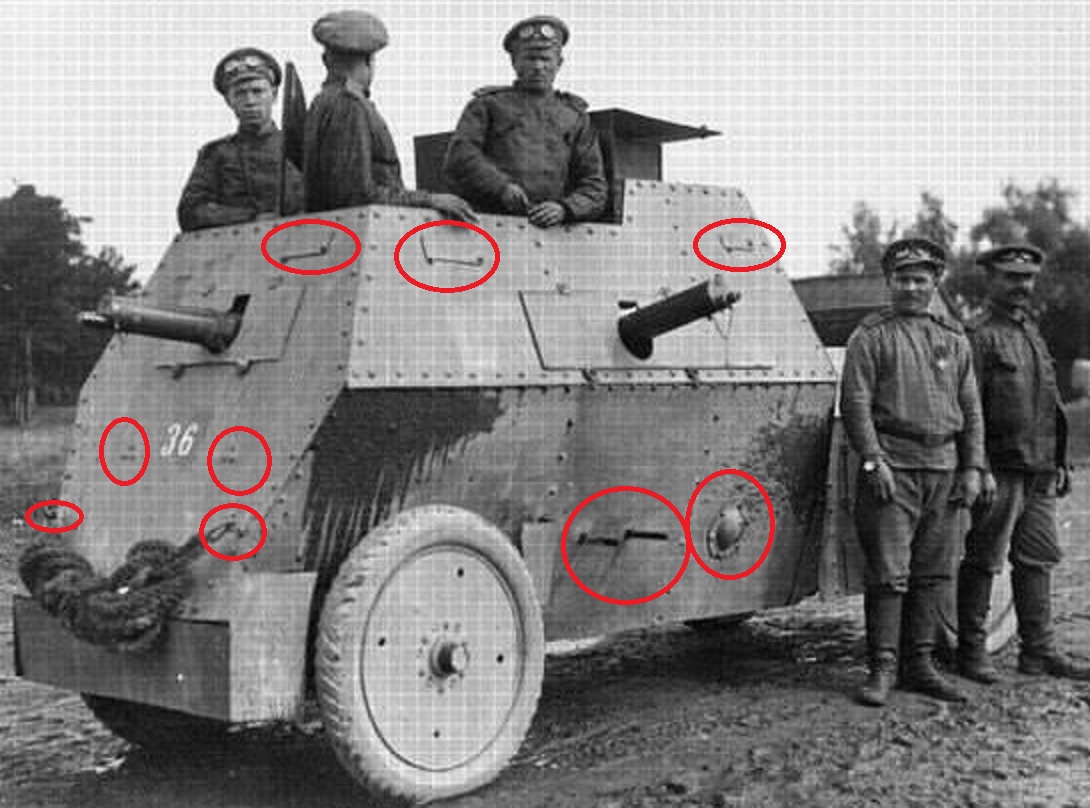

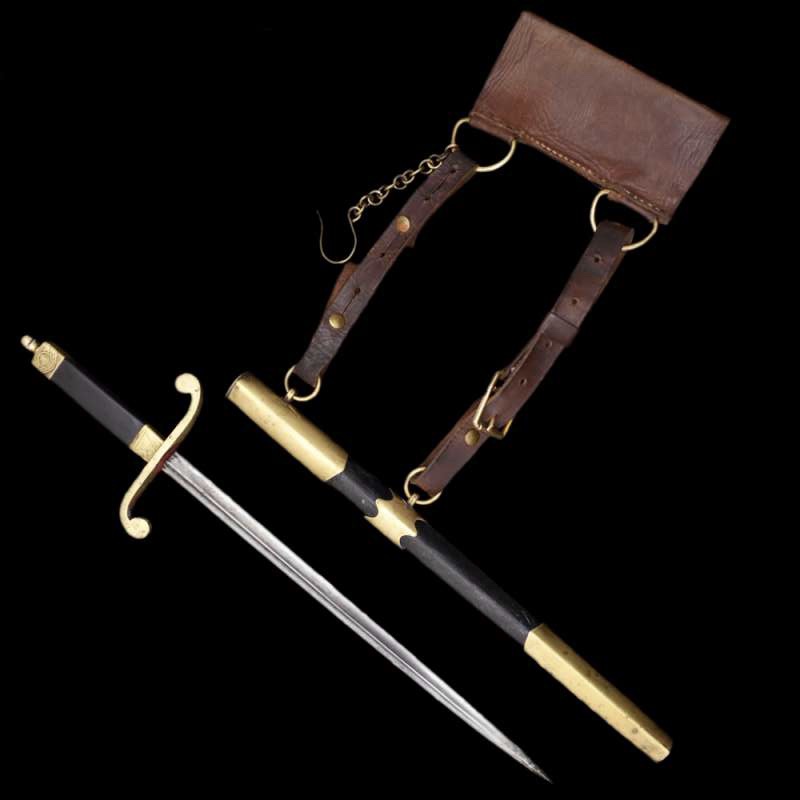

    Ну и конечно какой бы не была реплика особое внимание на ее внешность и мелкие детали! 1.jpg 08.jpg 836CBB68-3A17-446E-A563-65918C62C7CC.jpeg 47028549_1759134657546615_1783449886507663360_o.jpg 47320425_1759134610879953_4761509046240935936_n.jpg BD3DF2C1-9D96-444E-8236-2EE35EEB9BEB.jpeg dsc02119_146539_15421019607237393.jpg EfO0FE5WAAIHRwT.jpg

  5. Offline

    Combatx Завсегдатай SB

    Регистрация:
    20 апр 2013
    Сообщения:
    216
    Спасибо SB:
    992
    Отзывы:
    43
    Страна:
    Latvia
    Из:
    Рига
    Интересы:
    Военная история, реконструкция
  6. Offline

    Combatx Завсегдатай SB

    Регистрация:
    20 апр 2013
    Сообщения:
    216
    Спасибо SB:
    992
    Отзывы:
    43
    Страна:
    Latvia
    Из:
    Рига
    Интересы:
    Военная история, реконструкция

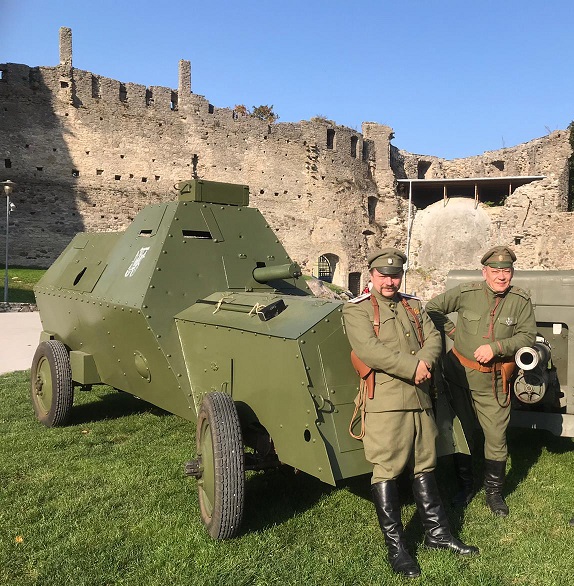

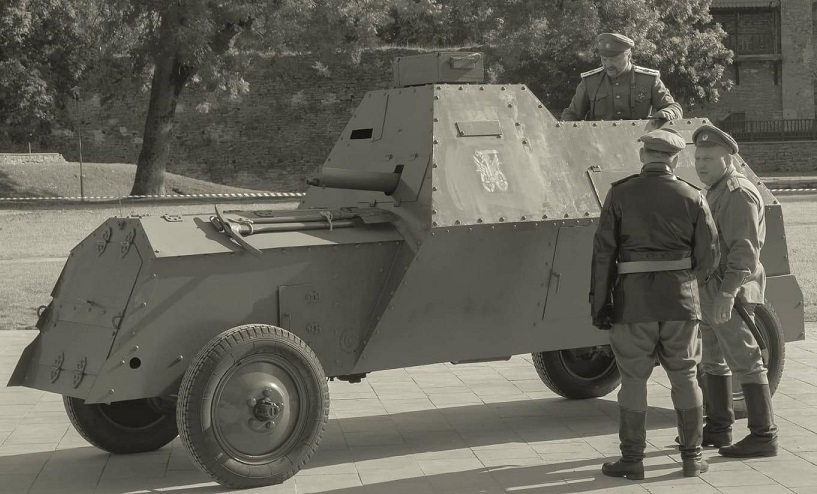

    Хаапсалу 27 сентября машина в бою!


    Последние данные обновления репутации:
    Dietrich 08..: 1 пункт (stellte sich heraus, ein schöner Panzerwagen!) 12 окт 2020
    владимир1: 1 пункт (Молодцы!) 24 мар 2021
    Панаев: 1 пункт (Отлично!!!) 12 апр 2021
    Последнее редактирование модератором: 12 окт 2020
  7. Offline

    Dietrich 08.. Gruppenführer K.g Weischnorija .

    Регистрация:
    11 сен 2016
    Сообщения:
    1.060
    Спасибо SB:
    9.817
    Отзывы:
    421
    Страна:
    Germany
    Из:
    Weischnorija
    Имя:
    Dietrich.
    Интересы:
    Интересные.

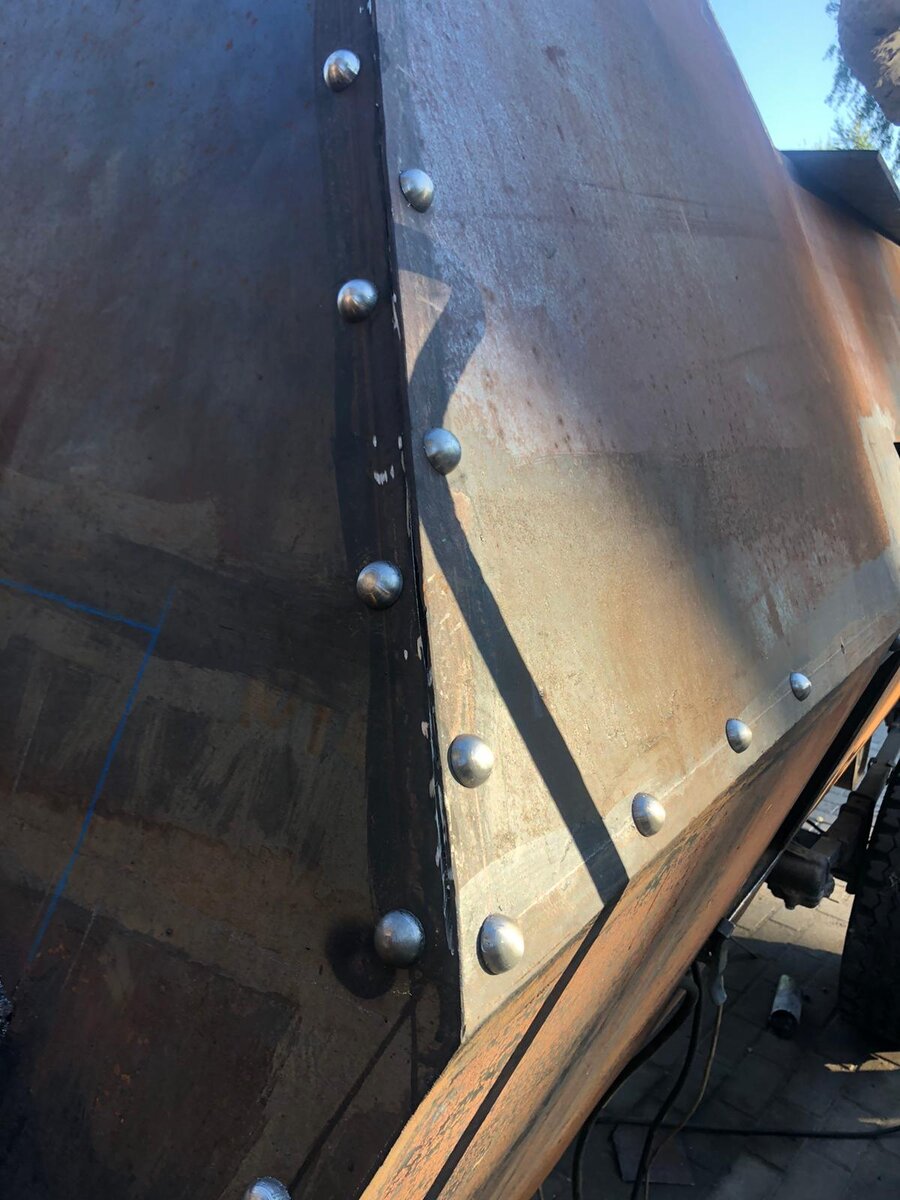

    :thumbup:Хорошая работа Единомышленников ! Отдельный респект за Максимы на газовом ходу.:soldiers: Не в обиду , но шаг клёпок режет глаз (возможно ракурс фотографий подводит зрение) однако , в сравнении с оригиналами на хрон/фотах , возникает стойкое убеждение , что , клёпки на броне/стыках сидят чаще , чем у Вас . Лень было считать поголовно , звиняйтя великодушно....:t0801:

    pilkis нравится это.
  8. Offline

    Combatx Завсегдатай SB

    Регистрация:
    20 апр 2013
    Сообщения:
    216
    Спасибо SB:
    992
    Отзывы:
    43
    Страна:
    Latvia
    Из:
    Рига
    Интересы:
    Военная история, реконструкция

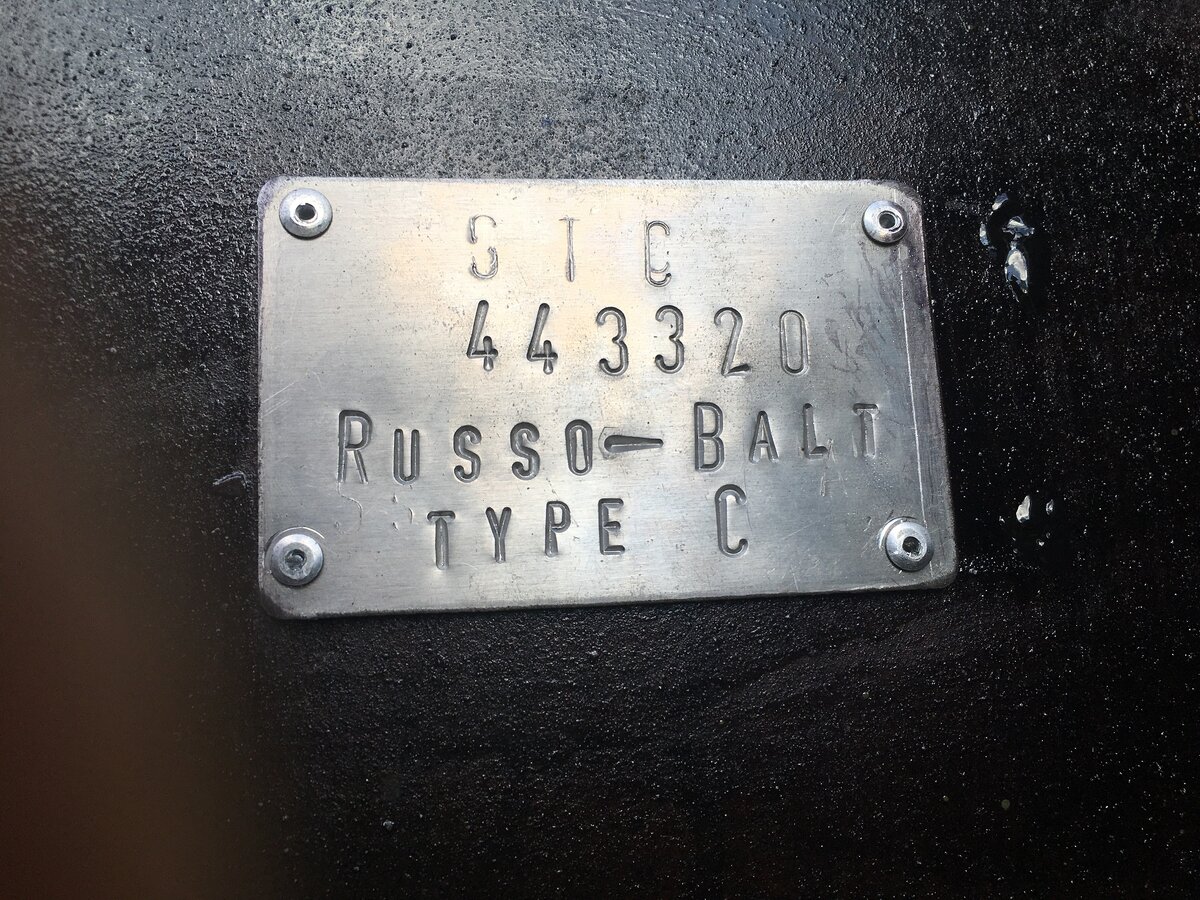

    Самое главное что машина прошла регистрацию и имеет сертификат и тех паспорт где написано что реплика для кино и военно!исторической реконструкции! AE8B7F32-6DD6-4D82-9FB2-1C5987749C76.jpeg 7D6A57D8-34D4-4CC2-A33F-64A5FA9F3175.jpeg E06011FE-1D9C-4F55-B7D0-E7FA497BDDD9.jpeg F01EF8F9-35B1-4C66-82DF-581D42A3D184.jpeg

    Последние данные обновления репутации:
    PaulZibert: 1 пункт (За постановку на учёт!) 10 ноя 2020
    2bellum: 1 пункт (Молодцы!) 24 мар 2021
    Unter, Панаев, РСФСР и 8 другим нравится это.
  9. Offline

    Combatx Завсегдатай SB

    Регистрация:
    20 апр 2013
    Сообщения:
    216
    Спасибо SB:
    992
    Отзывы:
    43
    Страна:
    Latvia
    Из:
    Рига
    Интересы:
    Военная история, реконструкция

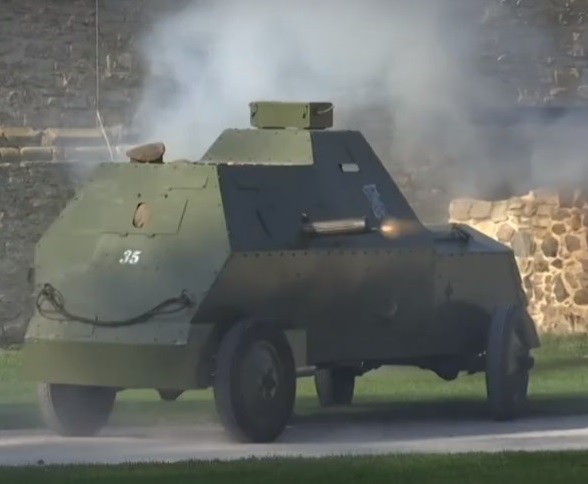

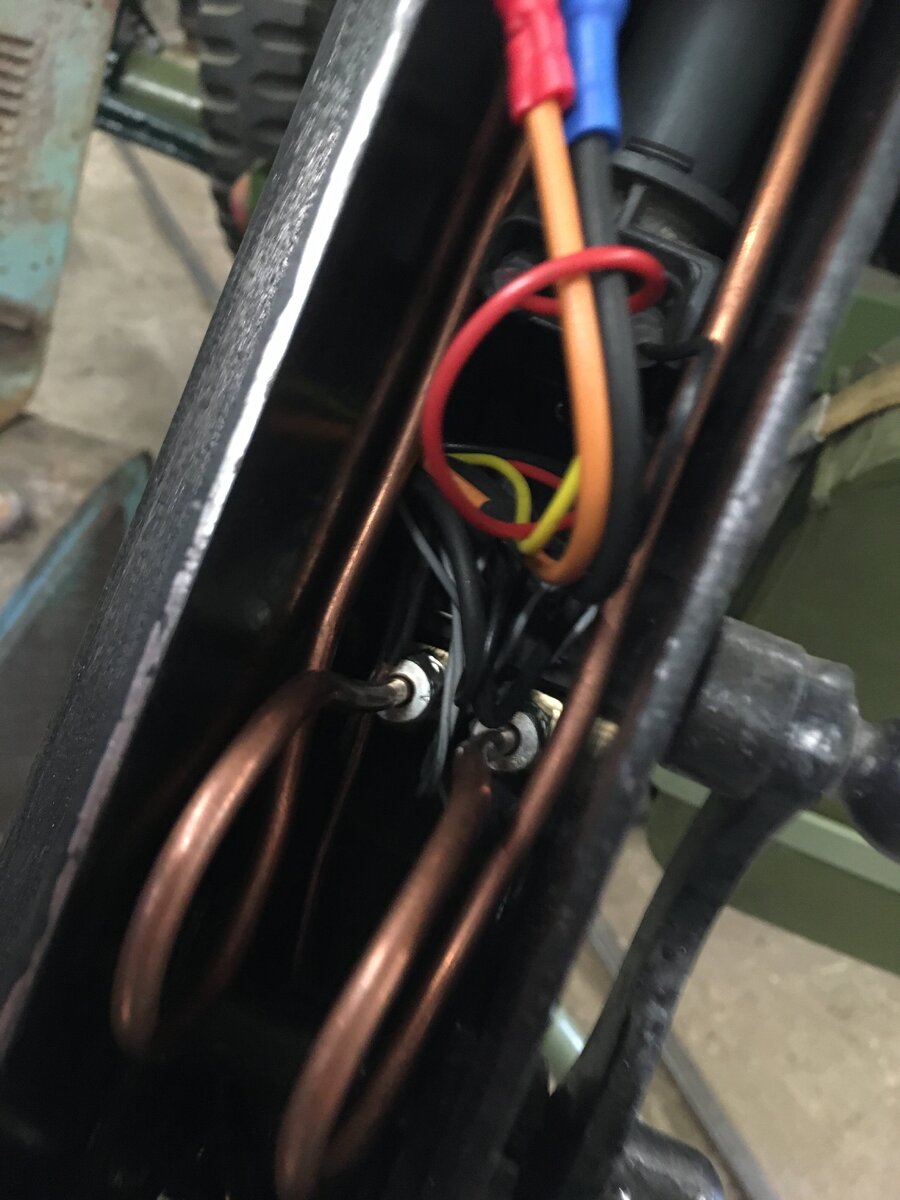

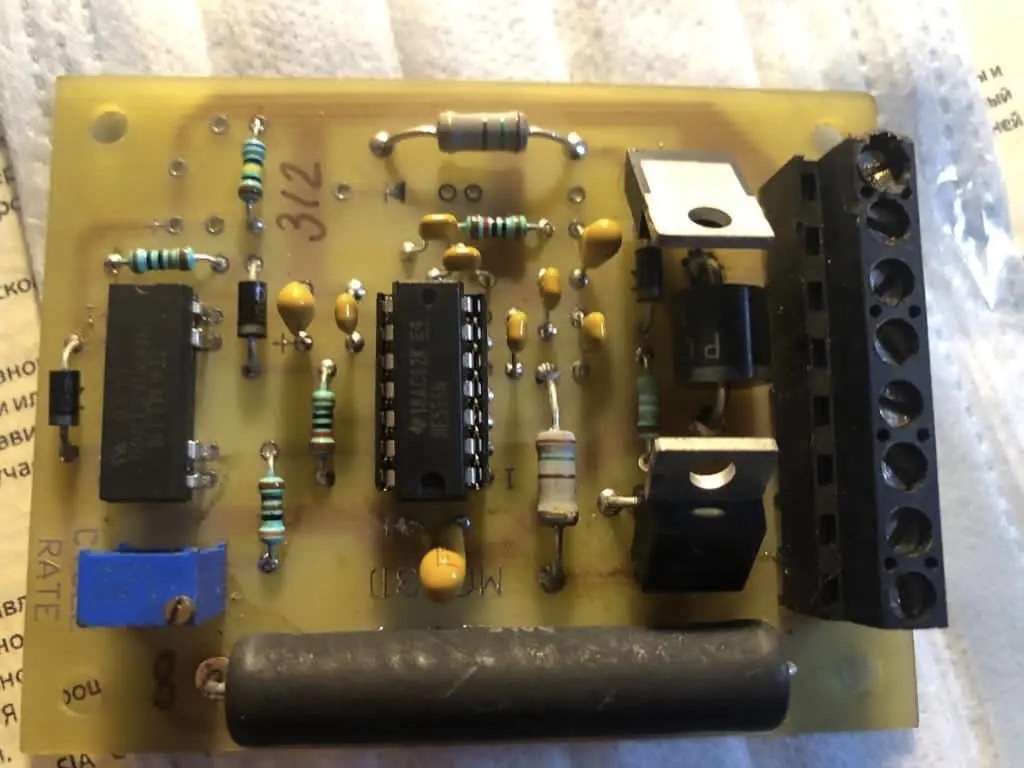

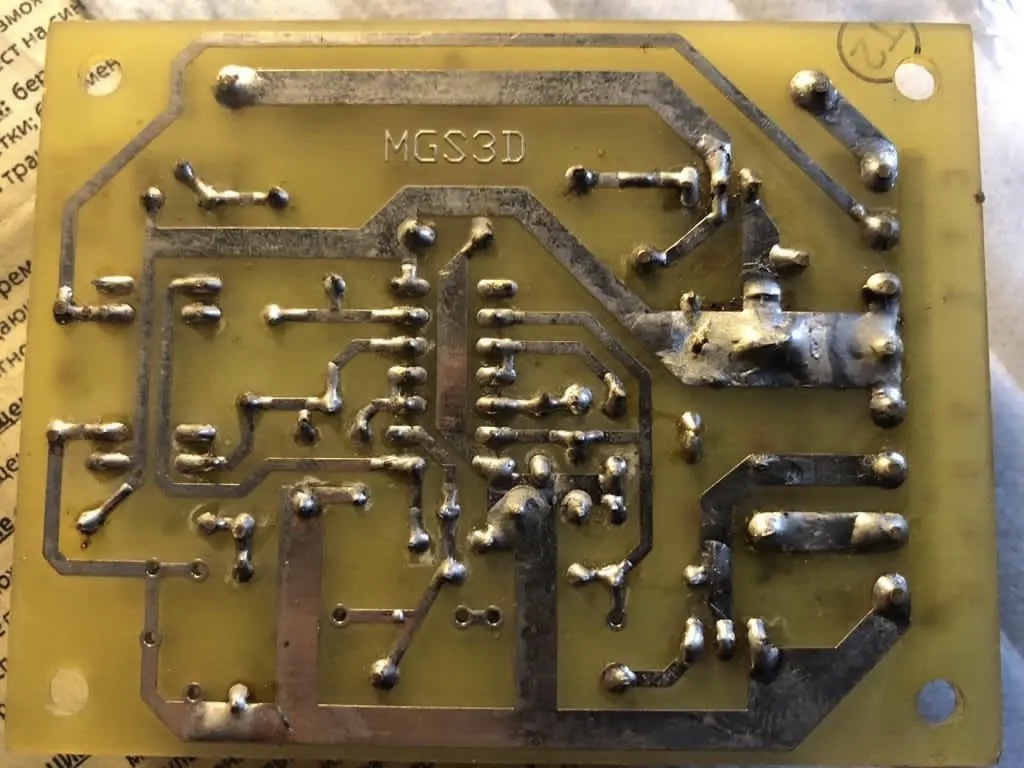

    расскажу всем как мы собирали тарахтелку для броневика! Думали сначала все просто - кислород , пропан -бутан, катушка зажигания ,свеча и клапана, но оказалось не все так просто! Главное агрегат не является оружием ,а вот звука стрельбы и пламени предостаточно и экономично! Побережём патроны до более трудных времён! Ну как то так! Осталось отрегулировать темп стрельбы 500-550 выстрелов в минуту!
    38103C3A-E502-4BB8-B9B1-342F3112017C.jpeg F3D69E71-23D9-4522-B3B7-78DF0C1A8CCE.jpeg 84949EAC-3344-4D69-BCCC-DBF703EDDB9B.jpeg 3E8A248A-1E6D-4F16-9838-EE5BD17CC889.jpeg 46321D50-78ED-4C0A-86C7-14921A00F7ED.jpeg 7340F185-AF9F-4BC6-98BF-33D64549DB7F.jpeg F4432597-D5EF-459B-BD9F-CEA4A43C4431.jpeg F457853D-AD08-4F69-B1B2-468837FDDC3E.jpeg AFE7EBA2-02CA-4AFF-849D-C4FFBA1D4EFD.jpeg 450B1ED3-A23F-4CC4-B038-A3B4DE928341.jpeg D7D049D9-6A09-4FA6-AD4A-C651A3E6455B.jpeg 2F6A1A91-87A2-4C51-8460-E723722FF3A3.jpeg

    Последние данные обновления репутации:
    Андрей Бутерман: 1 пункт (Круто.) 24 мар 2021
    STEH: 1 пункт (ого) 24 мар 2021
    Unter, WildWind, Панаев и 7 другим нравится это.
