Самолёт

Кто сказал что самолёт не помещается в багажнике легковухи!?
И сразу вопрос, может кто на вскидку скажет, от какого движка поршень диаметр 150 мм.
Может кто по этим фотографиям знает какой самолёт был?
То что немец это уже понятно.



За поршень сейчас не скажу, мерить надо.
Ju-87 у Вас.
Лючок с обратной стороны можно увидеть?



лючок у коллеги, у меня только поршень, специально взял что бы помыть поискать клейма, завтра он у меня и поршень заберёт)))) Но фотки будут в любом случае.



Саня,по немцам всё сложно. Надо верке номер искать. А по просто чикухам хрен чего определишь.
Знакомцы не давно яму с 190 подымали. Ну совсем чуть от пилота нашли,разных бирок/шмирок и всяческих ганс пиблуд и как бэ на этом всё.
Опознать самоль не по чему...
Пы.Сы. я не поехал его копать. Леняво что то было)))



Движки у немцев, не как у наших, расходный материал. По нему, кроме типа двигателя и возможный тип самолёта больше ничего не определить!
А вот на лючке должен быть номерок нужный, краской написанный!?
zunder1, авиабомбы, случаем, не было у того 190-го!?)



Была! Взорвали сапёры её))



))))
Видел я то, что Ваши друзья подняли с него.
Я им помог определить что, где стояло.

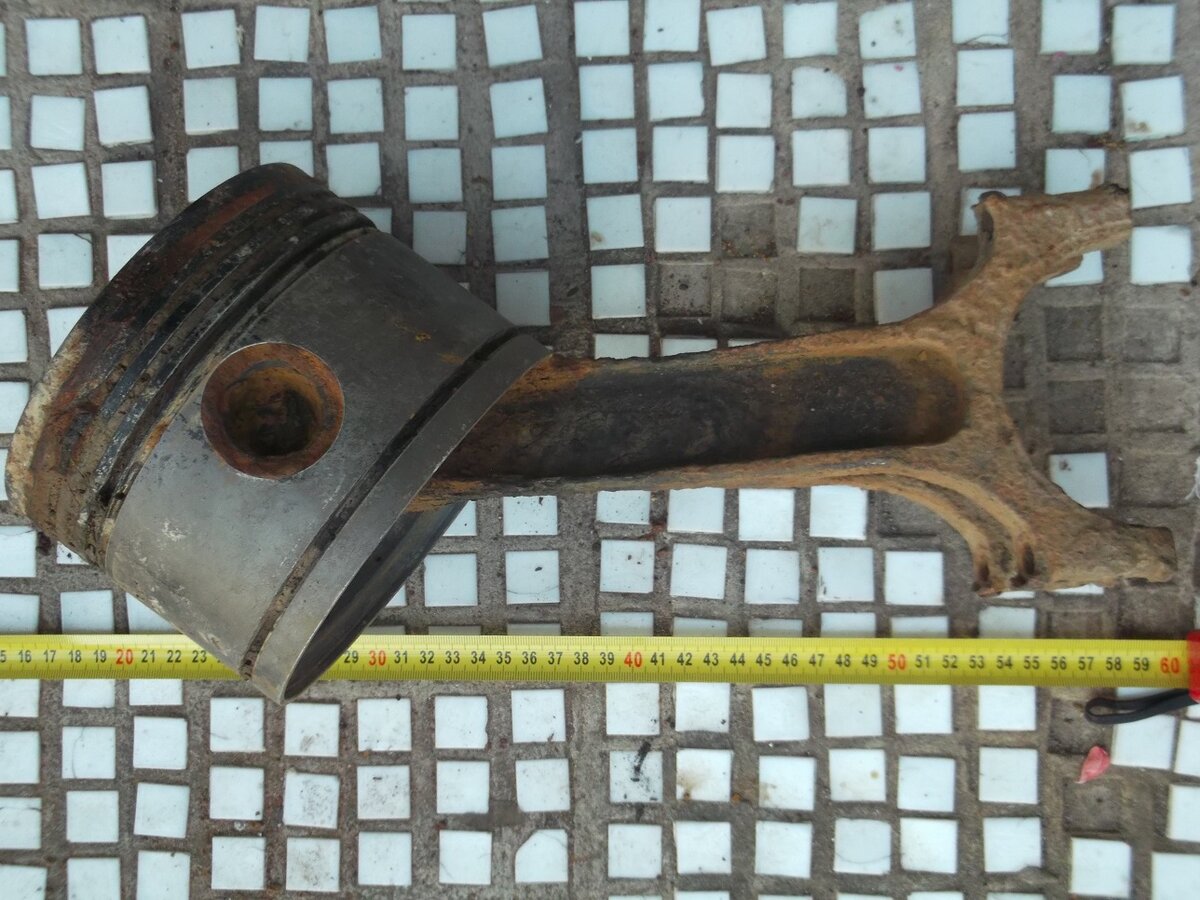

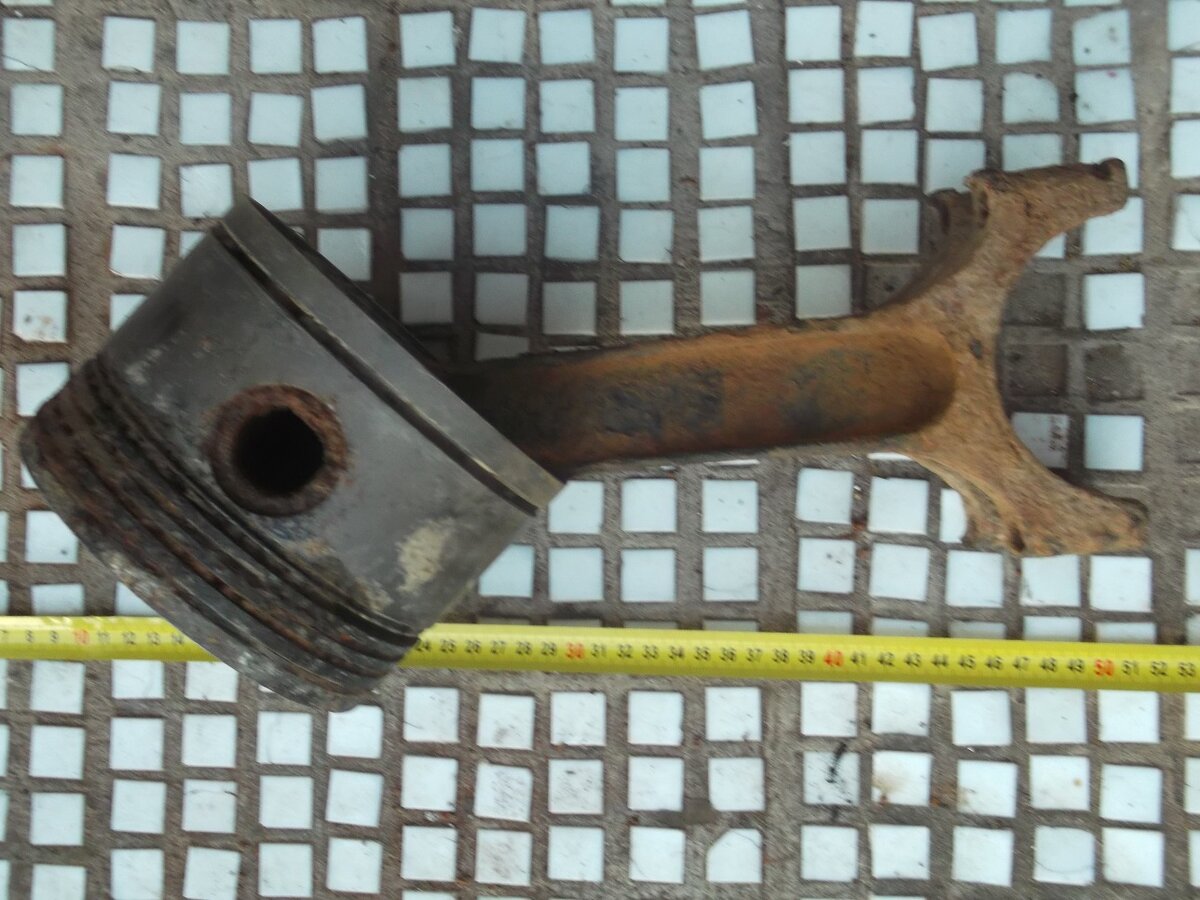

Коллега будет чистить аккуратно, пока помыл поршень, есть на нём клейма, чуть позже будет фото. Оно и понятно что определить будет очень сложно пока не найдётся нужный номер. Мы же так, часик полтора побегали, определили что немец, и оставили на следующий раз)))) А началось всё с найденного мной поршня с шатуном, поржали, тут же "спецы" обозвали его от трактора семисотки)))), я тоже улыбнулся, но в рюкзак его запихнул, дома разберусь.)))) Да, ещё есть кусочек стекла жёлтого цвета



Aleks1305, копай там ещё конечно же!
А вдруг ногу Руделя найдёшь)))



Жека, я вчера тоже самое комрадам сказал)))))

Сообщения объединены, 19 май 2019, время первого редактирования 19 май 2019

Как и обещал, поршень. Размер, диаметр 150 мм, высота 108 мм.



С Jumo-211.
Устанавливался на Ju-87, Ju-88, He - 111.



Спасибо.

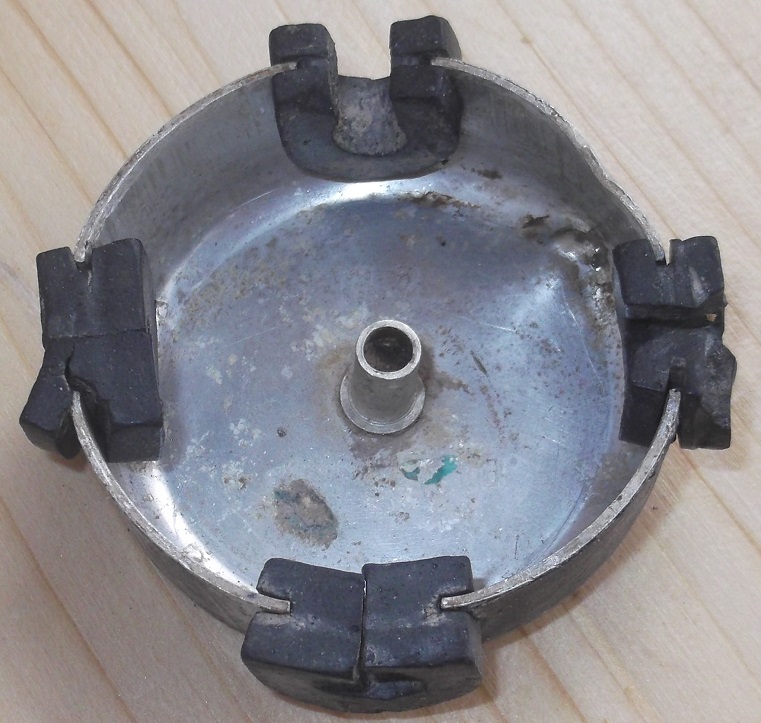

Фото лючка, правда хреновое качество, но номеров краской ни каких нет, просто механизм закрывания. И ещё одна приблуда, явно распределительная крыжка от какой то электрики. Диаметр 52 мм, высота 20 мм.



Да, нет номерочка. Выделил место, где он должен бы быть.



Касаемо крышки.



Очень интересно, спасибо, а что это за формуляр такой из которого страничка? если не секрет конечно.



Не секрет.
Вот тема, ссылка в последнем посте.

http://smolbattle.ru/threads/База-данных-артикулов-люфтваффе-fl.65737/



Вчера с комрадами поехали опять к самолёту. Преодолев нелёгкий путь к месту, приступили к работе)))

Красный или чёрный? Чёрного не оказалось, пришлось резать красный

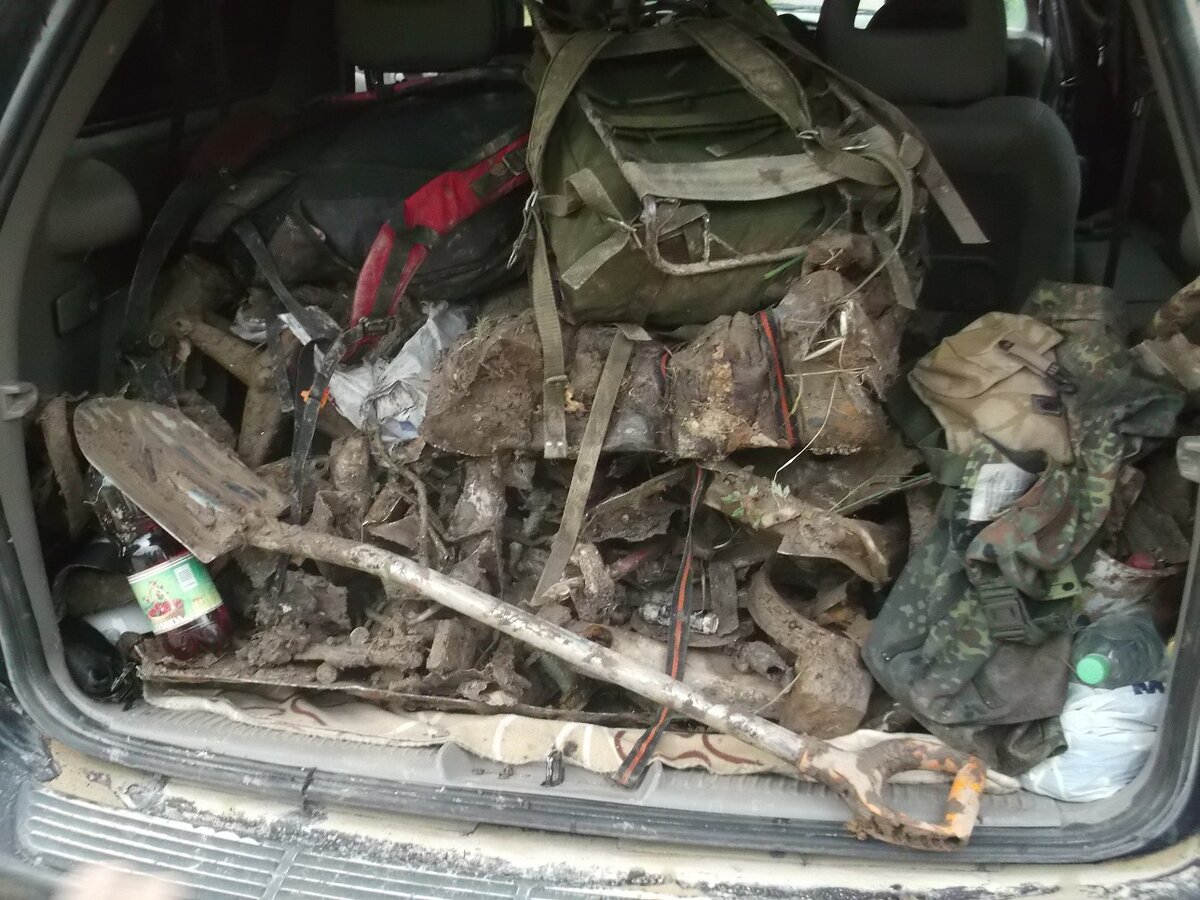

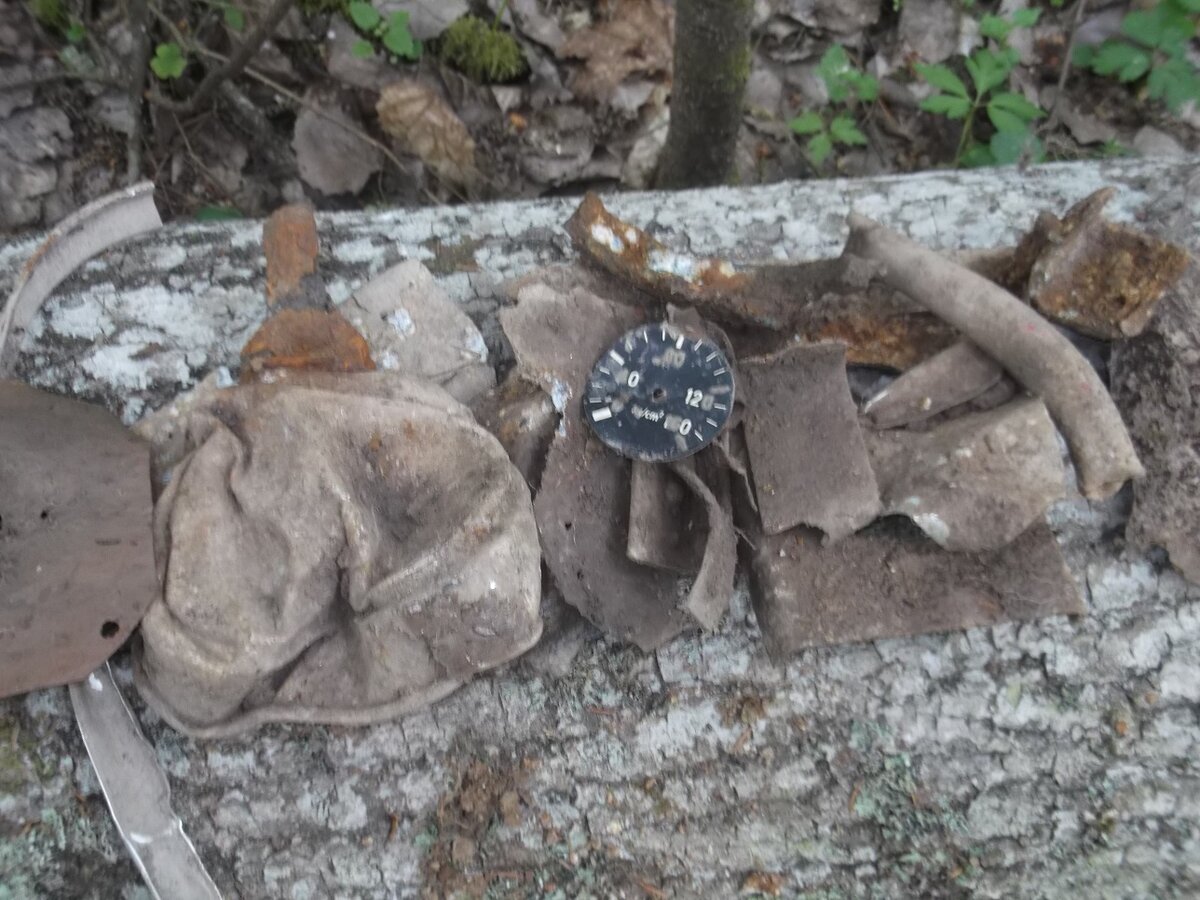

Буквально через час была собрана кучка обломков, в том числе и стекло фонаря кабины, мятая крышка от котелка и прочий лом.



Помесив несколько часов глину в воронке, я отправился раскапывать первушный мусорник, который наметил ещё прошлый раз. Почему не выкопал тогда? Да потому что не было чем откачивать воду, которой была наполнена яма)))))

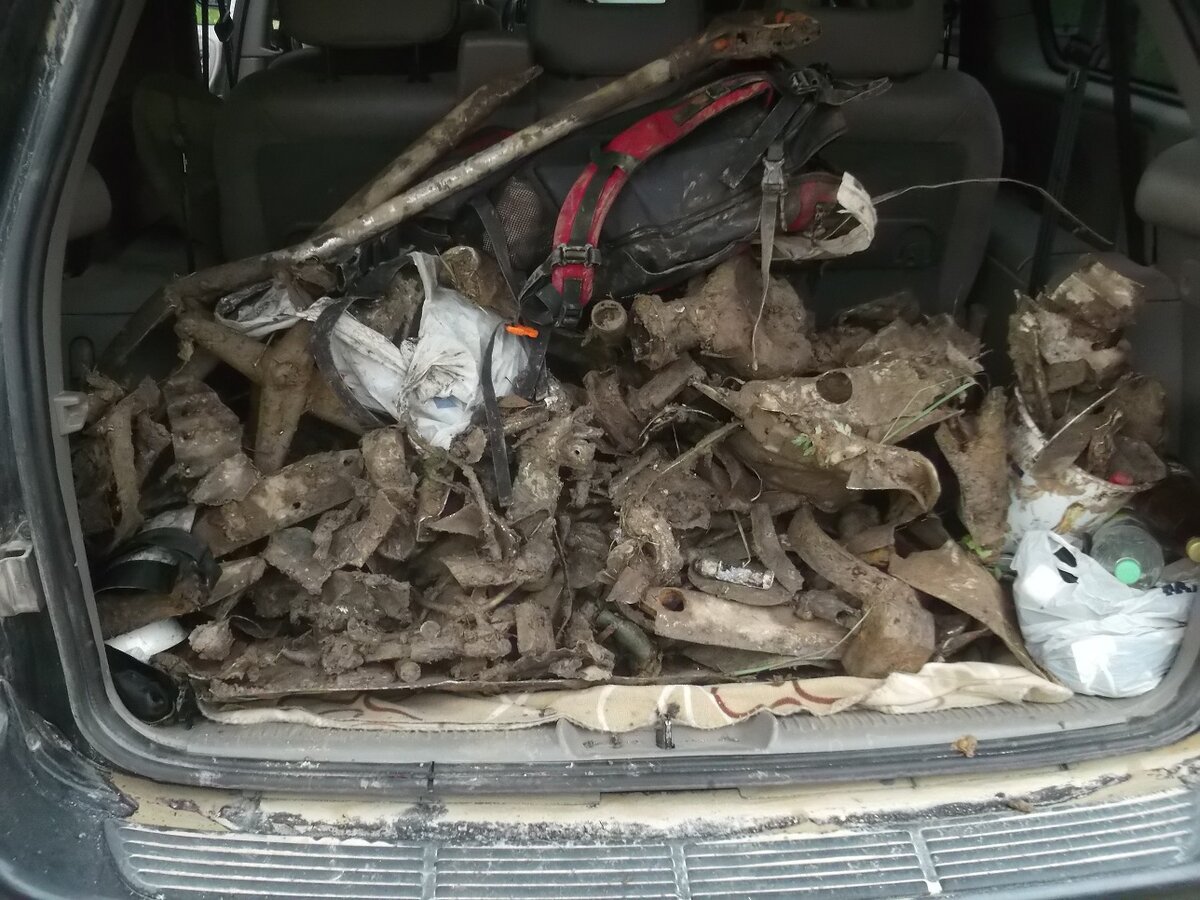

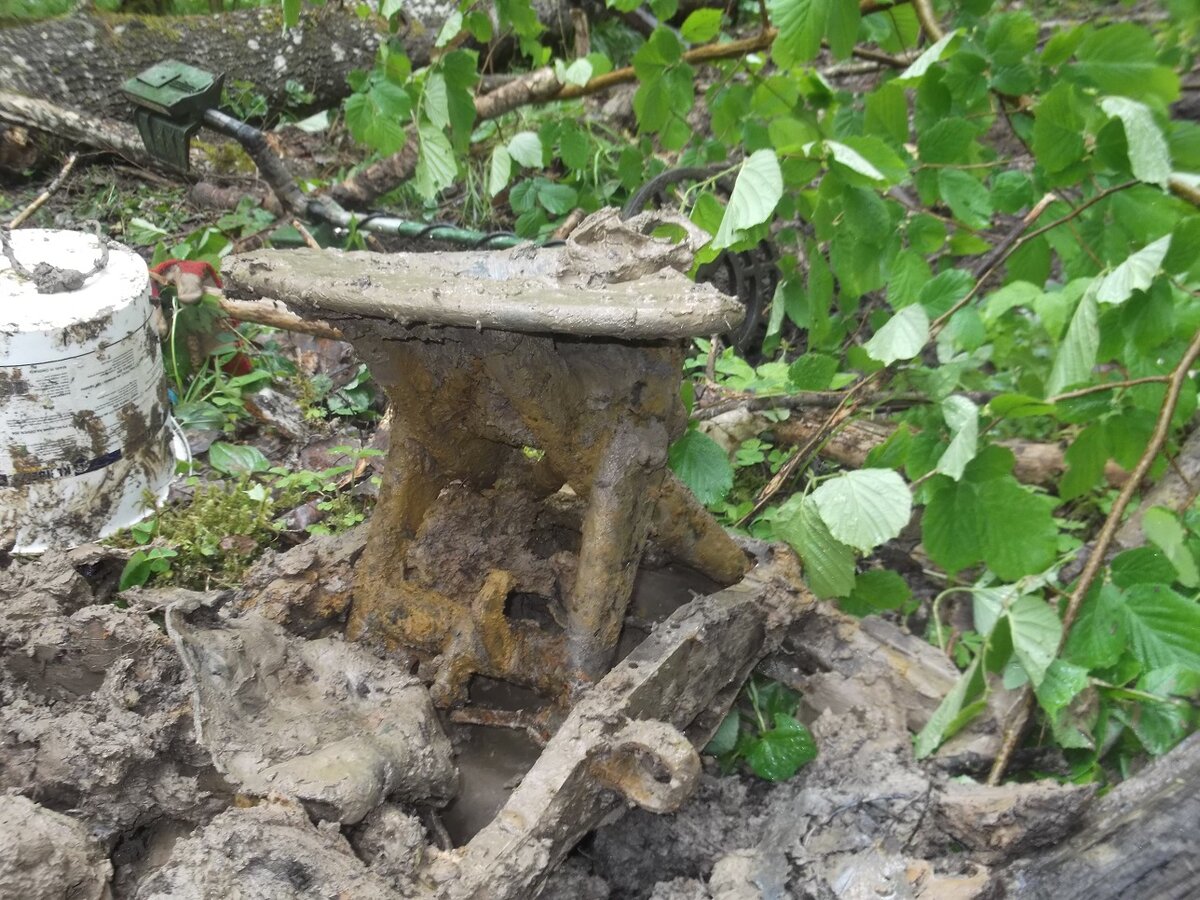

(Мусорка будет в другом разделе). Выкопав мусорник я вернулся к самолёту, там комрады все в глине досталит из ямы кучу обломков, в том числе часть крыла, и кресло. И как бонус, уже вместе со мной доставали радиатор. Вопрос остаётся пока открытым, что за самолёт?




И всё же мы склонны полагать, что это был не 88, а Юнкерс 87.



Так о 88-м речи и не было!)
Я сразу сказал, что у Вас 87-й.
Помытими жележки посмотреть бы!
На первый взгляд у Вас часть закрылка.



Противовес руля высоты.



Шильдык с детали обшивки двигателя.



У меня дома только мелочь, лючки и разная хрень, стёкла. Всё остальное в общей куче у знакомого, дома в трёшке не поместится))))), да и выгнали бы из дома со всем этим))))) Сейчас перебрал, мою, чуть позже будут фотки. Но скажу сразу, к сожалению самолёт раздербанили ещё во время войны, всё крупное подняли и утащили. И не удивительно, самолёт упал не далеко от немецкого полевого аэродрома.

Сообщения объединены, 27 май 2019, время первого редактирования 27 май 2019

Помыл часть обломков те что есть у меня, на мой взгляд наиболее интересные. Если конечно не сильно затруднит спецов оказать помощь в их идентификации.
Общий план.


Часть руля? Одна сторона в тёмной краске вторая в белой.

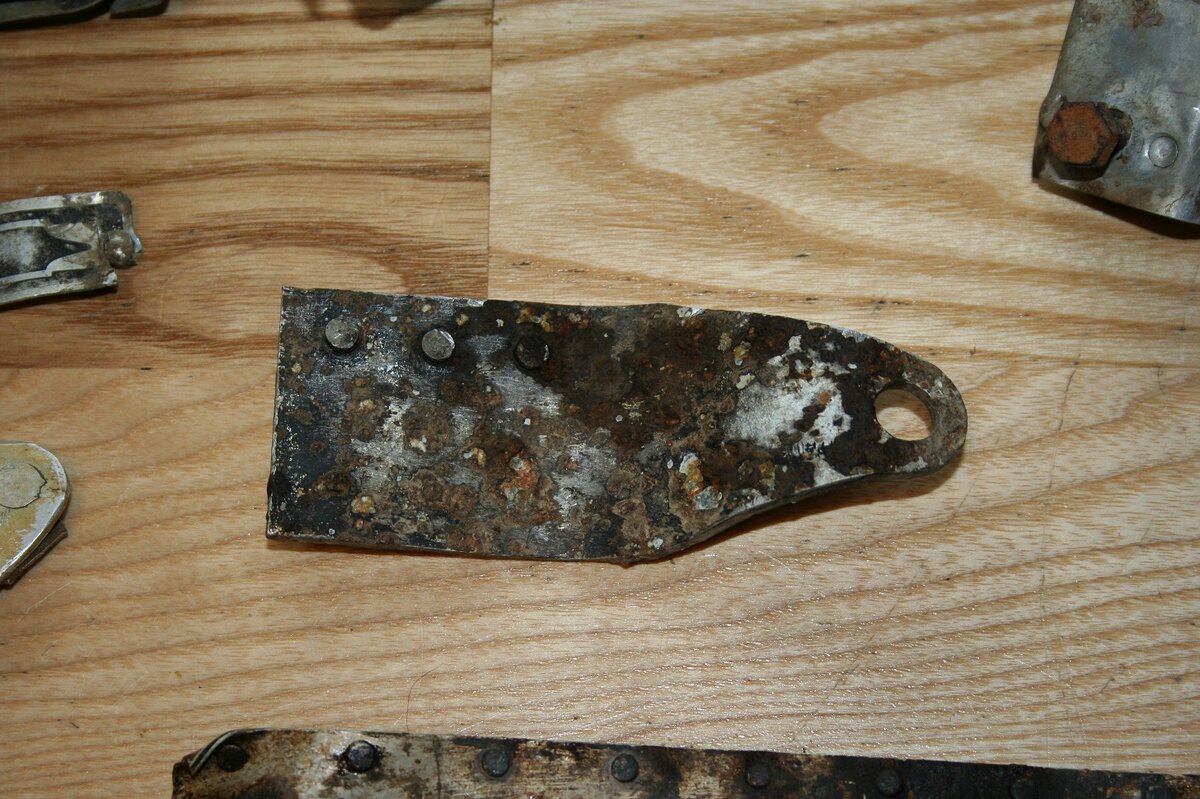

Не понятное крепление.

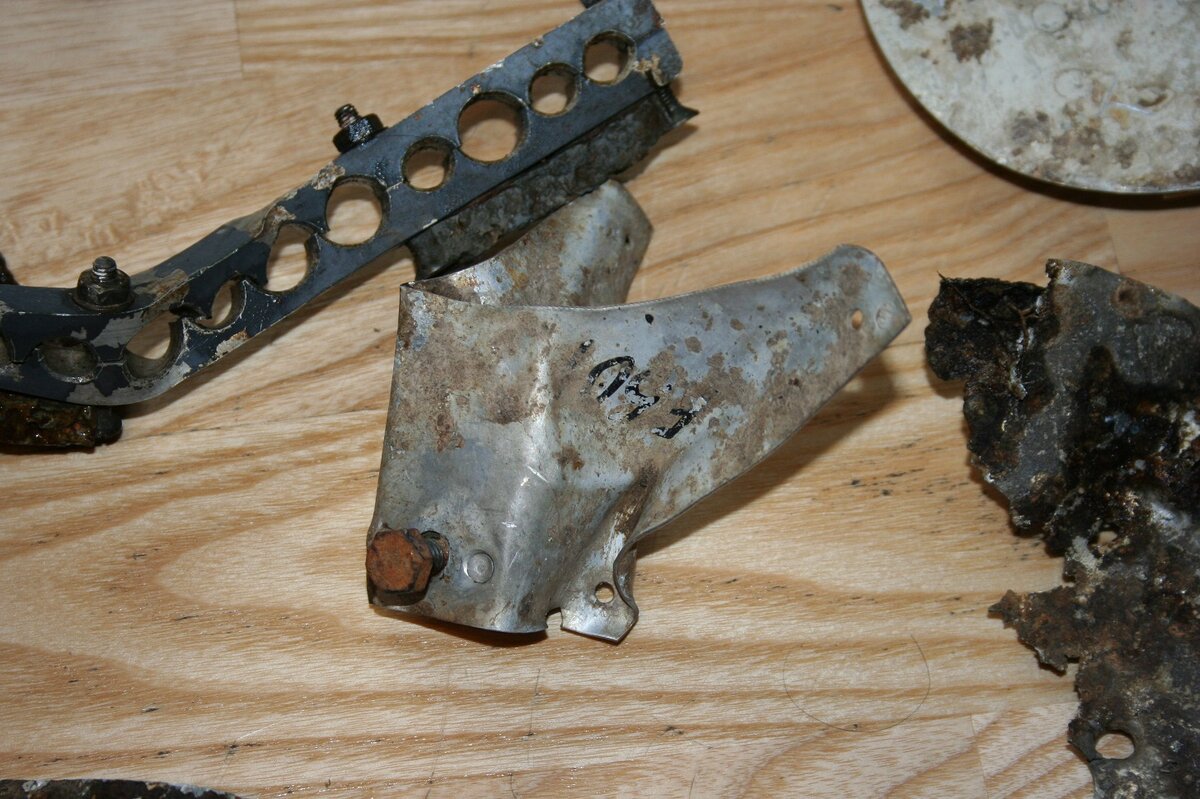

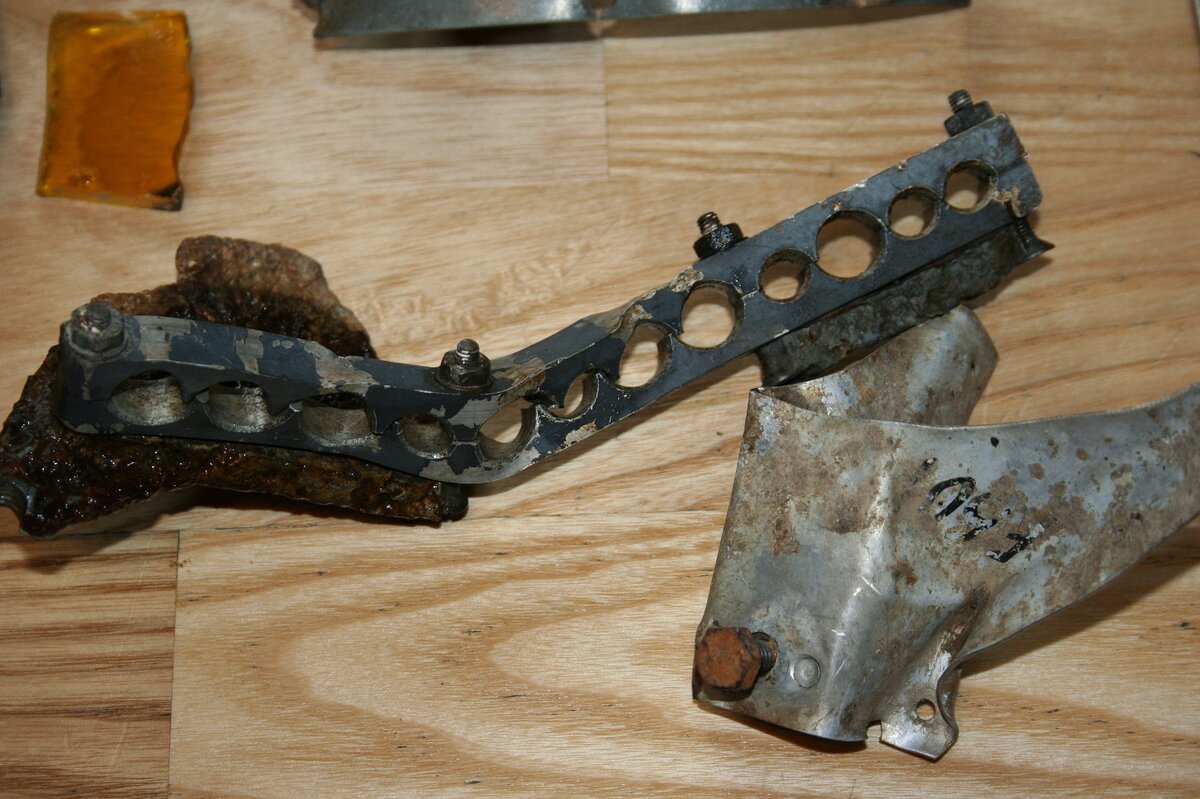

Обломок с цифрами и видно крепление для трубок разного диаметра.



Жёлтое стекло и толстое стекло расколотое вдоль толщиной 16 мм.



циферблат датчика давления. На обратной стороне цифры написанные от руки 39 и отдельно 6/43.



Обломок с номером.

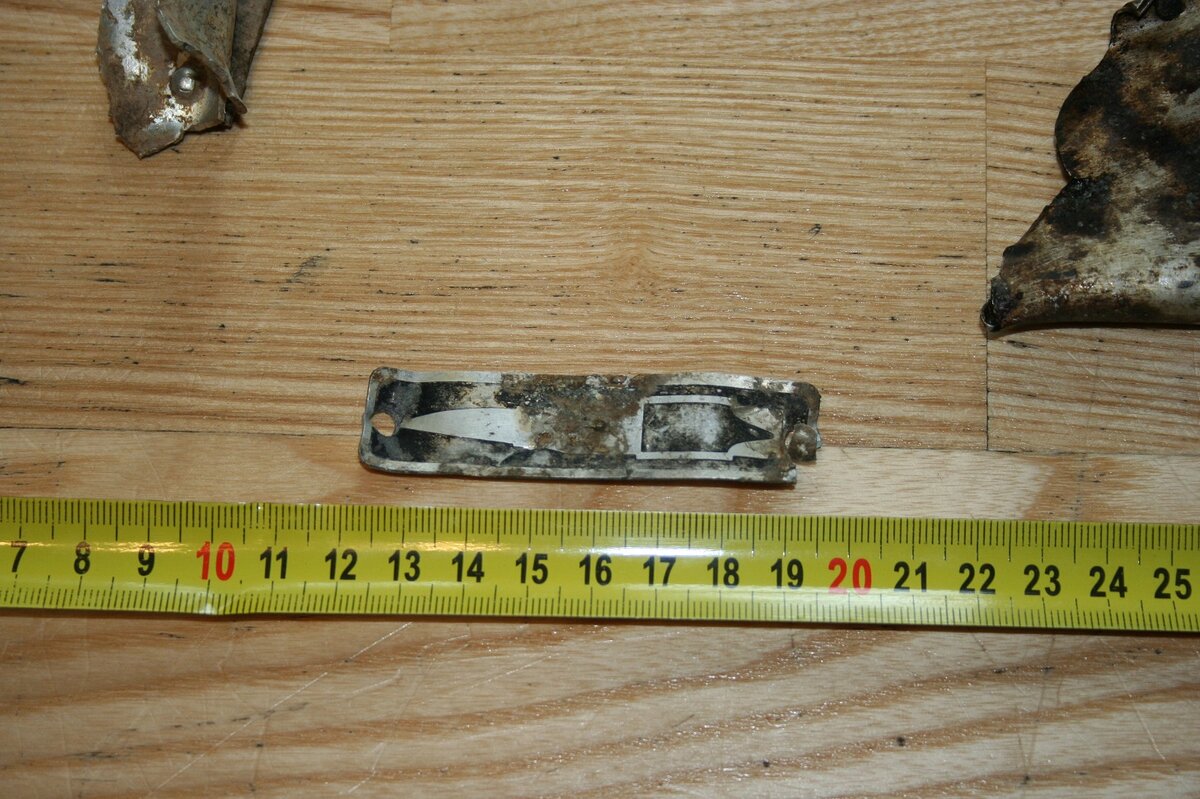

Ингтересная шилдочка, отвалилась от куска обломка сейчас он отмачивается будет позже.

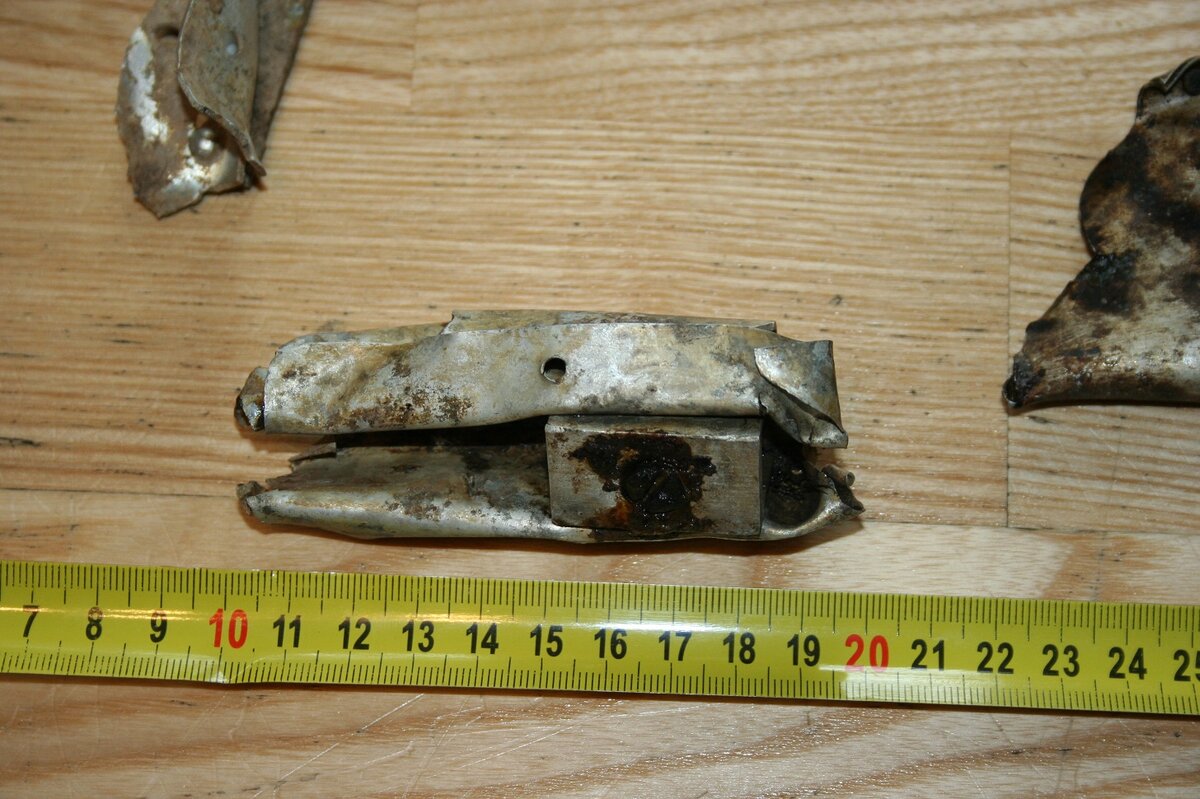

Какой то ползунок?

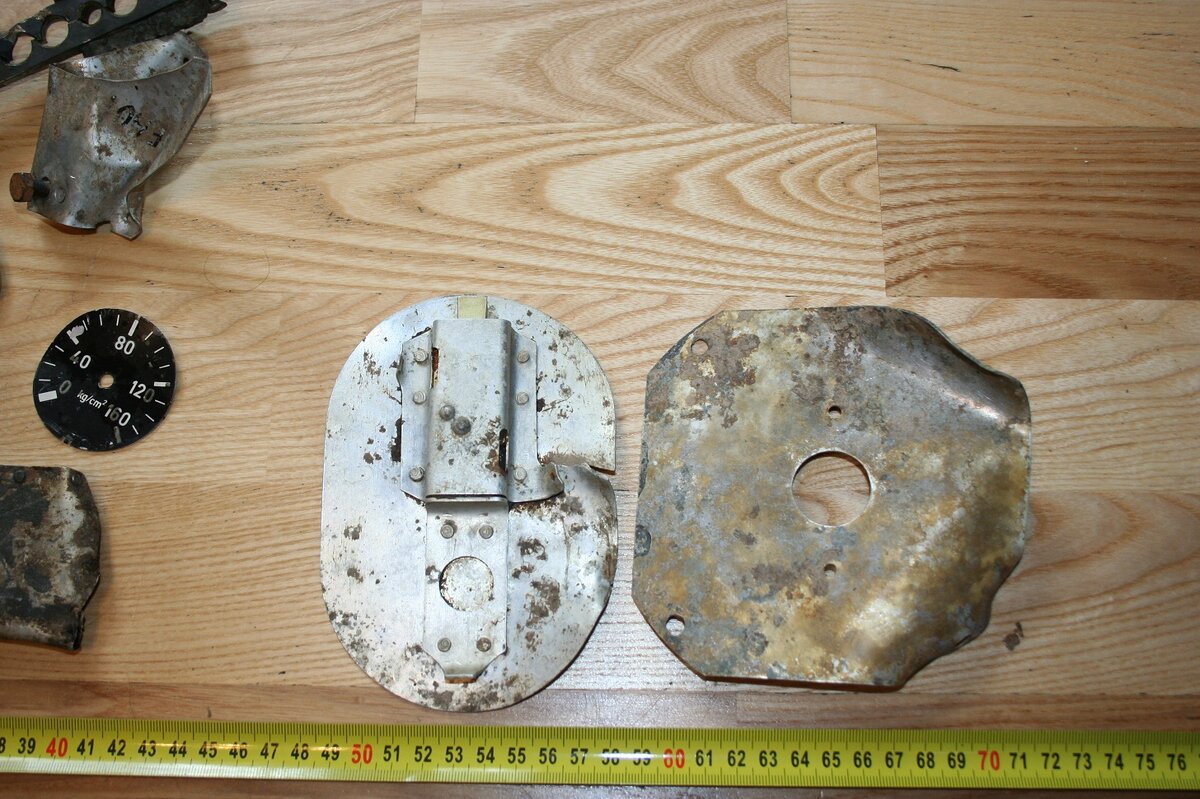

Лючки.

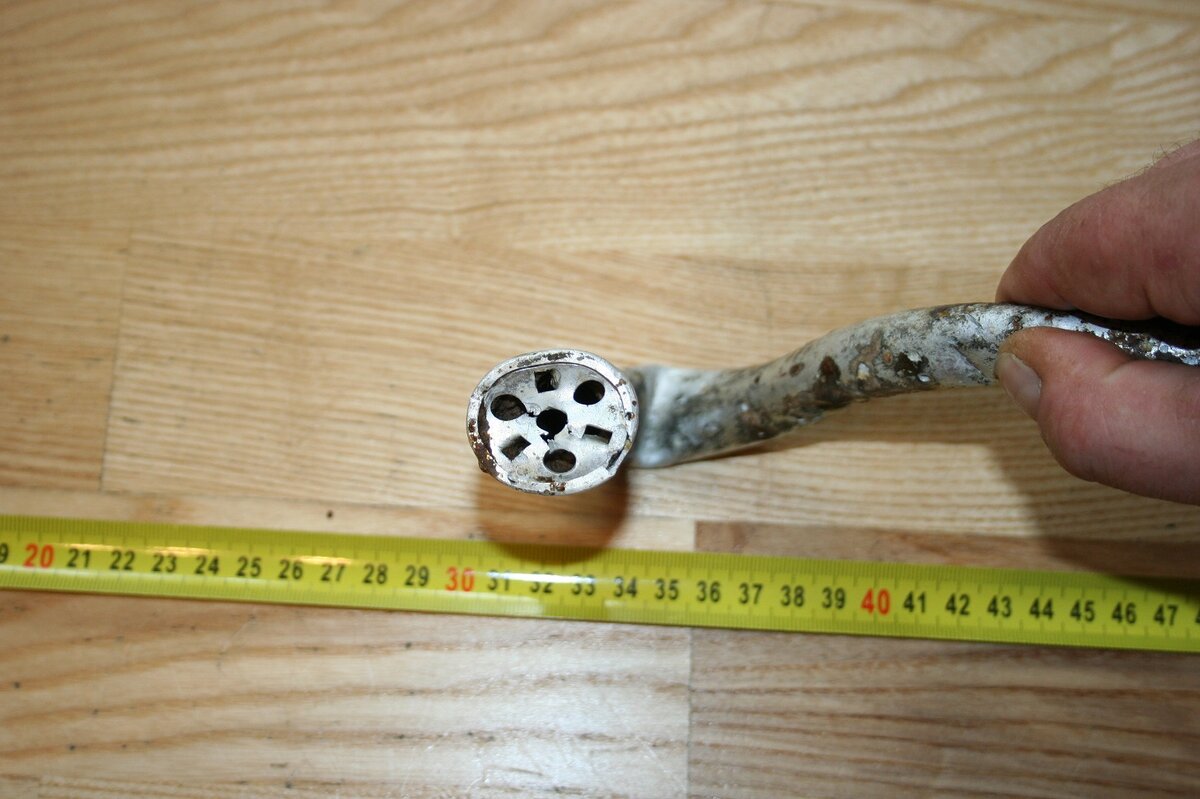

Непонятная трубка.



Какая то ручка? Интересный нанесён камуфляж, белый с зелёным



И опять Сименс.

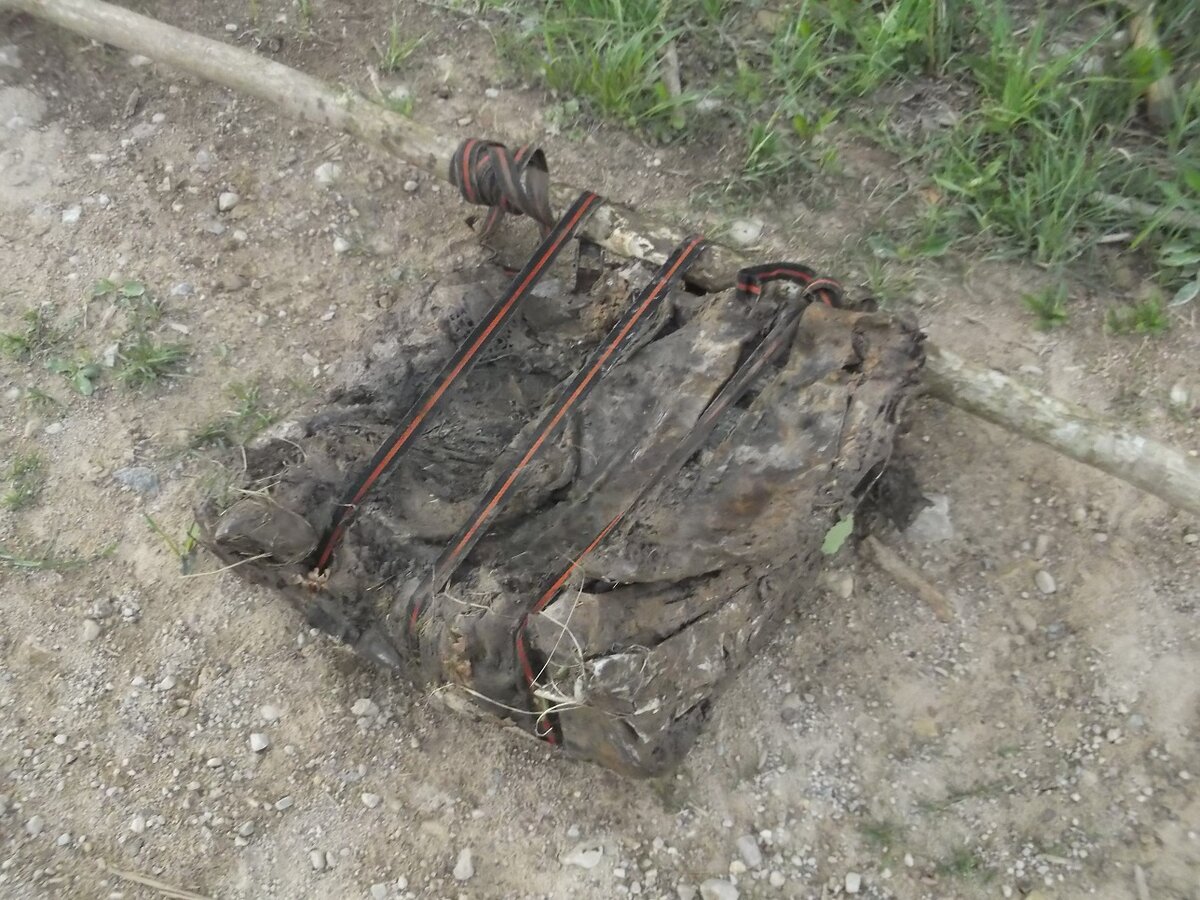

Коллега прислал фотку того на что мы думали , что это спинка сидения.



И наконец, кусок бронеплиты защиты кабины? Толщина 6 мм.



Заранее спасибо за помощь



Про "спинку" выше писал - противовес руля.
Сименс - колпак с подсветки, в кабине.
Детали с номером R8-87 -5ХХ.ХХХХ - с левого крыла самолета. Одну нашел, вторую пока нет. Можно фото номера крупнее или написать какой он?



Стекло, желтое - с посадочной, крыльевой фары.
Трубка с наконечником дырявым - знакома, вроде тоже с кабины. Надо поискать, если нужно!?
Лючки, понятно. На 87-м таких много, где стоял опознать сложно.
С приборов детали еще можно понять. Но надо порыть доки.

Остальное всё мелкое и трудно опозноваемое!

Добавлю!
Номер, что краской написан какой???



Выделил фотку. Отдельно номер, R8-87.507-5406, vlw 7847, 3115.4.


По трубке, желательно бы, если не шибко трудно))))
Номер краской будет; F501
И по этой части, руль высоты или другая хрень?
