Советские индивидуальные стрелковые щитки

Стрелковый щит — стальной лист с прорезью для стрельбы и наблюдения, применяющийся пехотой в полевой войне для зашиты головы стрелка при стрельбе через бруствер. Состоит из щитового полотна, опоры и добавочных приспособлений — задвижки для бойницы, приспособления для носки и пр.
Размеры щитов:
для стрельбы лежа 35Х50 см,
для стрельбы с колена 90X60 см,
для стрельбы стоя 150Х160 см.
Минимальный вес 4 кг.
Полковник В.Ф. ШПЕРК, ФОРТИФИКАЦИОННЫЙ СЛОВАРЬ, ВИА, Москва-1946

Исторические фото


слева у бойца русский щиток с ПМВ


Пулеметчики Васильев и Якутов на позиции под Ленинградом. 1942г.

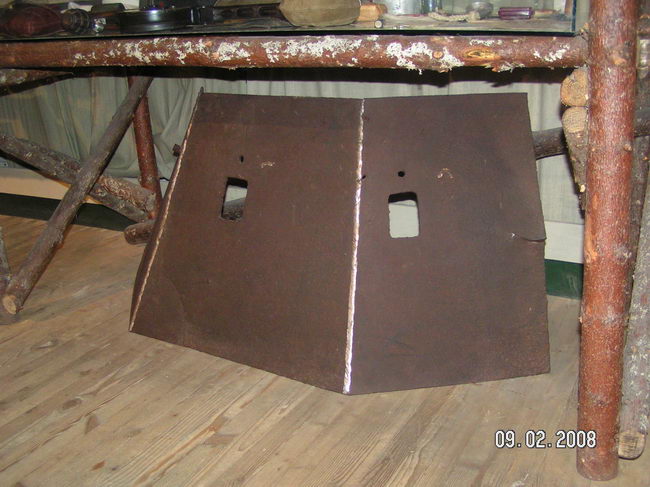

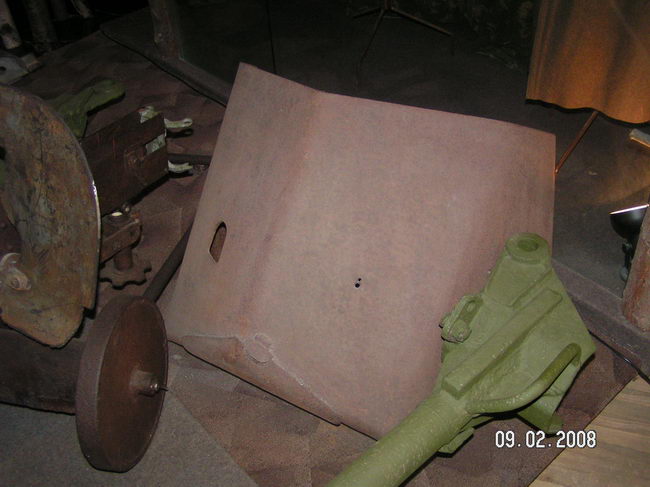

Образцы изделий,в том числе и блокадные варианты (фото из и-нета)

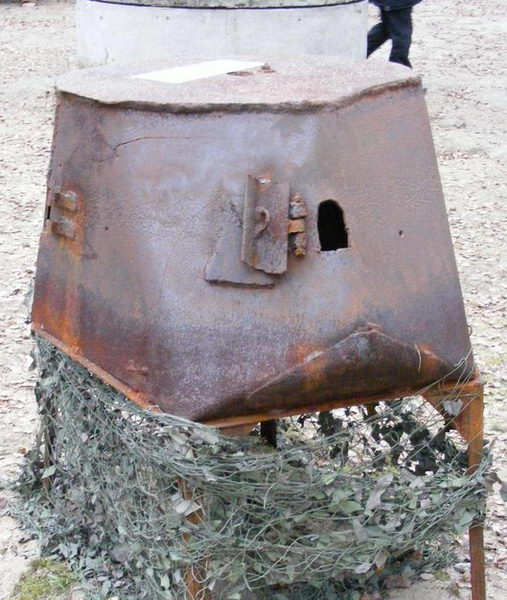

Блокадные стрелковые щиты, например, Ижорского завода

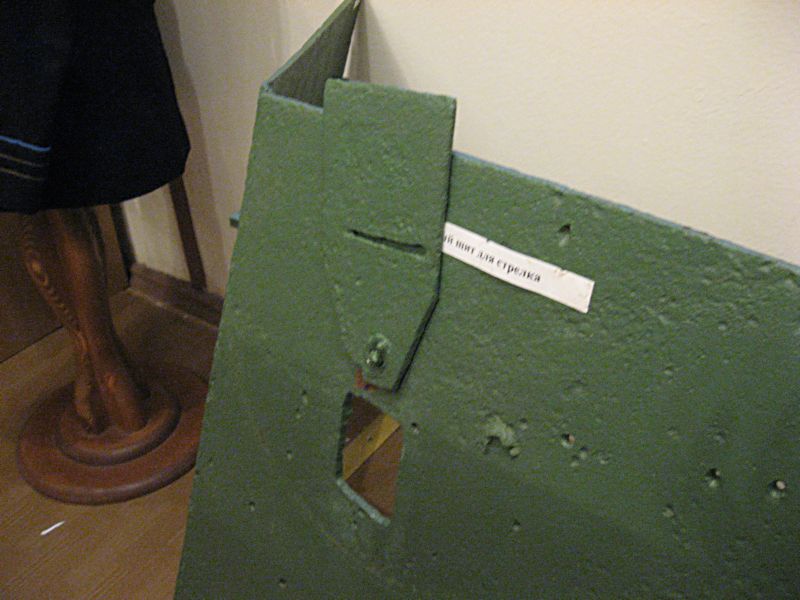

Продолжу. Вот фото пользователя DietrichD, кстати я то же находил и не раз подобные щитки в МБ.
Хочу сразу сказать,это наверное немецкое изделие...

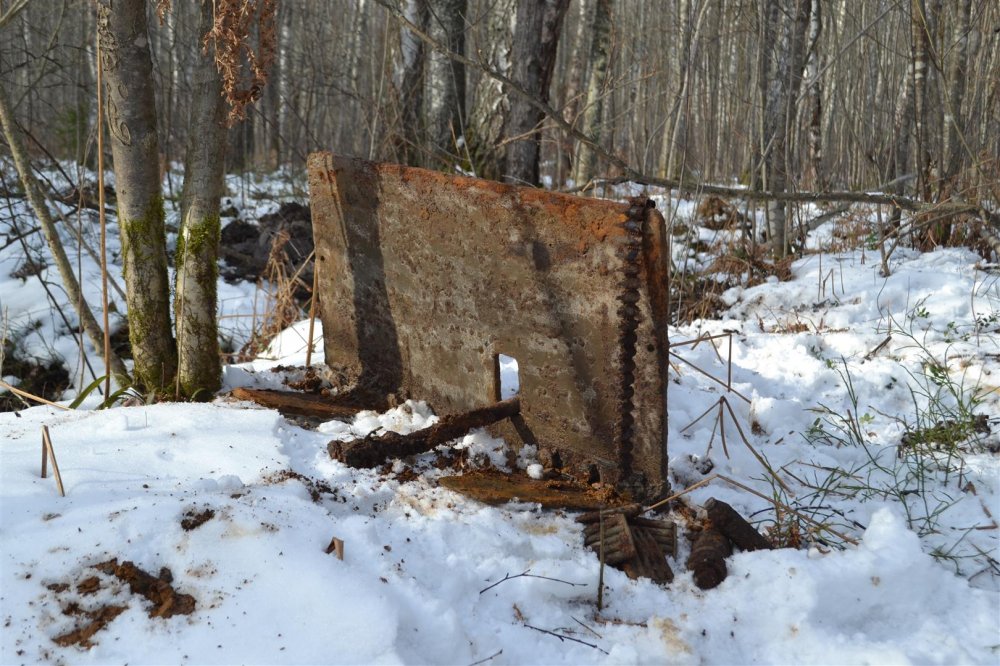

А вот это фото,пользователя Reglan и что за щиток на них я не определил...



что-то мне подсказывает что половина щитков некомплектна!!!
мое мнение - без надежного упора первая же пуля в щиток придаст щитку такое ускорение, что стрелку снесет пол жбана!



И,что каждый на себе таскал свой щиток?



Не забывай,что большинство изделий полу-кустарного изготовления. Делались они и в прифронтовых и в блокадных мастерских. Эффективность их может и низкая,но это по любому лучше,чем вообще никакой осколочно/пулевой защиты.

Добавлю истор.фото:

Сообщения объединены, 25 янв 2015, время первого редактирования 25 янв 2015

Жить захочешь - потянешь.



Димка он же не подъёмный!!!



Вот и я о том же.А то Женя говорит жить захочешь)))))))))))))) а ещё индивидуальным назвали)))).Он на смерть в землю вгонялся и ни куда не носили их-правильно я понимаю?



Парни,а для кого я фото исторические в теме выкладываю?! Тот щиток, что Сергей Сюрприз выложил на фото, на лыжи крепился. Боец его толкал перед собой по снегу.



Советский бронещит.
Изготовлен в блокадном Ленинграде на Ижорском заводе.



На рубеже линии Манергейма,
тогда:


сейчас:



По ссылке много интересных фото (хотя может быть где то на форуме это уже и есть), вот: http://fotosergs.livejournal.com/56346.html



Это советский стрелковый щиток 150К, выпускался с января 1940 в подмосковье завод №8 (Завод имени М. И. Калинина (ЗИК)


Советский стрелковый щиток ЗБ-Ш (З.Б.Ш.), выпуск Ижорского завода, разработка КБ-1, январь 1940.


Советский щиток ЗБ-Ш (З.Б.Ш), выпуска Кировского завода, О.К.Б.-2, февраль 1940.
Отличие от Ижорского - накладка в передней части.



wadimych, о как оно?! Всё таки это не немецкий индивидуальный щиток, а наш( я про 150К ), ...НЕ ЗНАЛ.
Спасибо за инфу! Неистово плюсую! +



Я долго не мог понять чье клеймо на чертеже, ижорцы и ленинградцы расписались, а ЗИК-овцы заводское клеймо поставили....
Случайно узнал, на зенитках (продукция ЗИК) увидел.



А я эти щитки с немецких опорников и оборон в своё время тягал,все тогда в один голос говорили ОНИ НЕМЕЦКИЕ, вот я и повёлся...
Воистину говорят: знание - сила!



Я только в чертеже узнал полный вес З.Б.Ш. в сборе ~48 кг (правда с лыжами, но они не слишком веса прибавляют), я их штук 5 вынес по очереди... Нес и думал, что же они тяжелые такие....
Более того скажу.
ЗБ-Ш мог ставиться на колеса.



wadimych, получается все эти щиты к финской компании задуманы? У всех ведь крепление для лыж или оно не так?



По первым результатам декабрьских боев 39-го, видимо, срочно делали.
Даты на чертежах ЗИК и ижорском - начало января 40-го.
Кировский - видимо уже модификация ижорского по итогам боевого применения (накладка-усилитель), дата на чертеже - середина февраля 1940.
Переписки по ним не нашел, только чертежи, и отложились они в фонде АБТУ.

Сообщения объединены, 2 мар 2016, время первого редактирования 2 мар 2016

И я думаю, что применяли их у нас (центральная часть РФ) по зиме 41, потом затею бросили.
А в Питере из-за позиционных боев до 44 могли.
Да и немцы пользовали там же + на Пантеру могли поставить при ее подготовке.



wadimych, ага, понятно. На "Пантере" в районе Пушгор в основном вот такие щиты находятся. Камрад Трофим не давно фото выкладывал



Это что-то типа того, что на чертеже 2А в центре таблички (Музей «Сестрорецкий рубеж». КаУР).



wadimych, этот щиток периода ПМВ. Я их у буржуев на фото встречал.
