Солдат Русской Императорской армии. Противогазы

Тема в разделе "Россия. Русская Императорская Армия", создана пользователем zhulkov, 28 авг 2017.

  1. Offline

    zhulkov Слесарь-интеллигент со средним образованием

    Регистрация:
    13 ноя 2012
    Сообщения:
    4.033
    Спасибо SB:
    15.468
    Отзывы:
    463
    Страна:
    Russian Federation
    Из:
    Подмосковье
    Имя:
    Андрей
    Интересы:
    Униформа
    Сначала нужно сделать противогаз себе системы Зелинского.Ohh:)

  2. Ads Master

    Отзывы:
    0

  3. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Если делать именно противогаз, а не муляж (пустую коробку), то тяжко вам придётся.
    Вот фотографии противогаза Зелинского Петроградского образца с маской второго типа, из моей личной коллекции. И чертежи есть и на коробку и на маску, только маска сделана из натурального каучука... IMG_0471.jpg IMG_0475.jpg
    Сообщения объединены, 29 авг 2017, время первого редактирования 29 авг 2017
    Фиг. 34.jpg Фиг. 36.jpg Фиг. 38.jpg Фиг. 39.jpg

    2bellum, Зяблик, brusik и 5 другим нравится это.
  4. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    2.jpg 1.jpg
    Группа нижнихъ чиновъ химическихъ командъ въ противогазахъ различной конструкціи и въ респираторахъ. Вторая Отечественная (Первая міровая) война.

    В плане реконструкции, было много более доступных для реконструкции противогазных средств, различного покроя влажные маски.
    Фиг. 9. Маска Минского образца (маска-башлык) и компресс к ней. (стр. 21).jpg Фиг. 11. Маска Минского образца. (стр. 23).jpg
    Фиг. 12. Маска Минского образца, правильно одетая (из наставления). (стр. 24).jpg Фиг. 13. Маска Московского комитета Земсоюза. (стр. 24).jpg Фиг. 14. Маска комиссии ген. Павлова. (стр. 24).jpg Фиг. 15. Маска Петроградского комитета Союза городов. (стр. 24).jpg Фиг. 16. Маска-рыльце так называемого «утвержденного» образца № 4. (стр. 29).jpg Фиг. 20.jpg Фиг. 21.jpg Фиг. 21а.jpg

    Последнее редактирование: 8 сен 2017
    2bellum, Зяблик, brusik и 11 другим нравится это.
  5. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Примитивные противогазовые средства 1915 года - ватно-марлевая маска пропитывавшаяся при газовой атаке специальными средствами из флаконов хранившихся в месте с маской в специальном мешочке. Чины 39-го Томского пех.полка%2Cодевают средства защиты дыхания..jpg pehota01.jpg

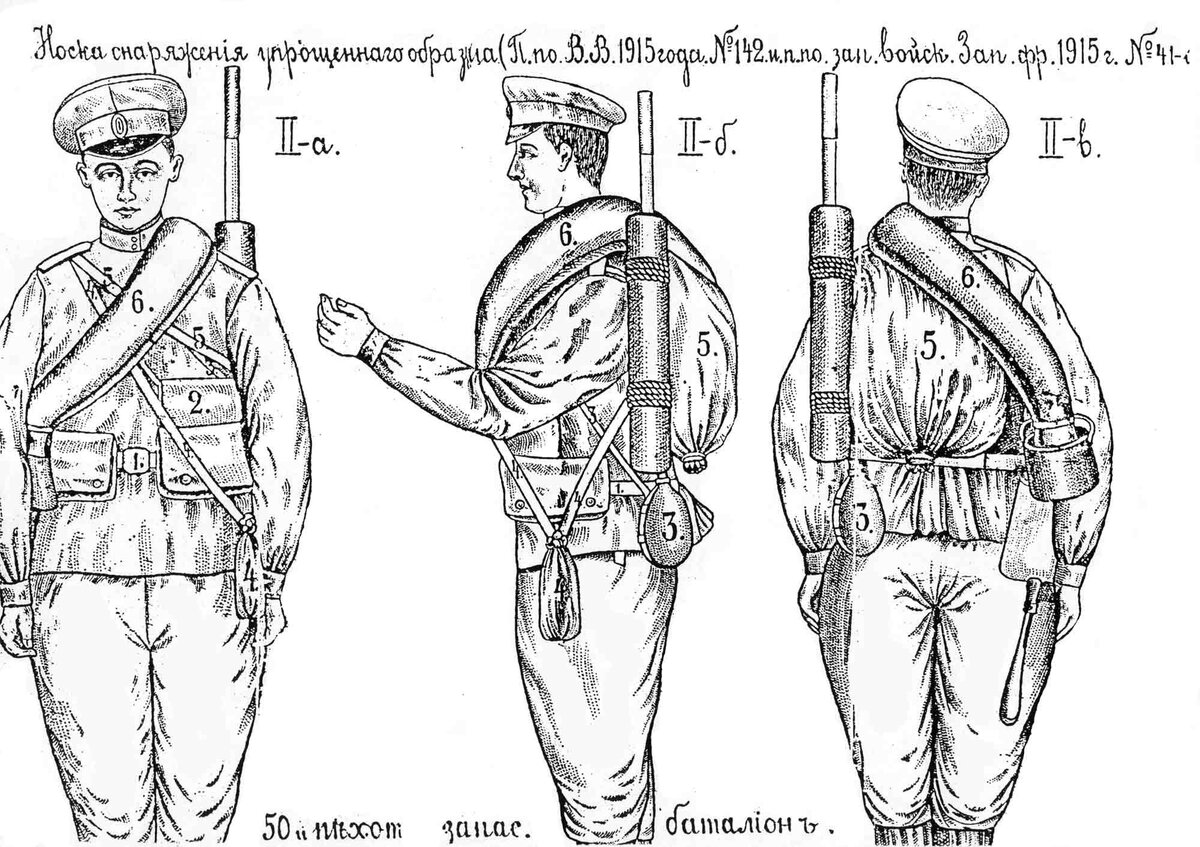

    На пресловутой таблице данные мешочки с противогазной маской обозначены цифрой 4. afisha_medkatastrofiradiaciya.png w01233_1499161.jpg w01233_4808166.jpg

    Последнее редактирование: 31 авг 2017
    2bellum, Зяблик, j.silver и 5 другим нравится это.
  6. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Нижние чины отряда Красного креста в противогазных масках, 1915г.[​IMG] YooniqImages_216327367.jpg
    Помощь отравленному газами, ингаляция кислородом.

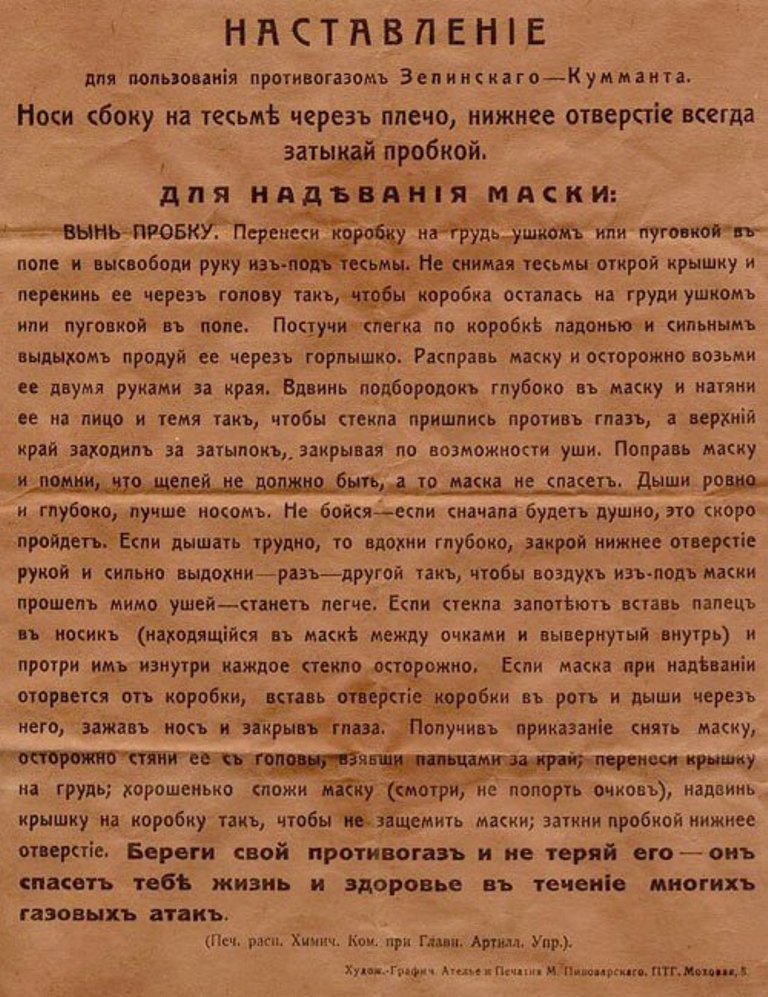

    Листовка 1915г

    Последнее редактирование: 8 сен 2017
    2bellum, Зяблик, brusik и 6 другим нравится это.
  7. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование

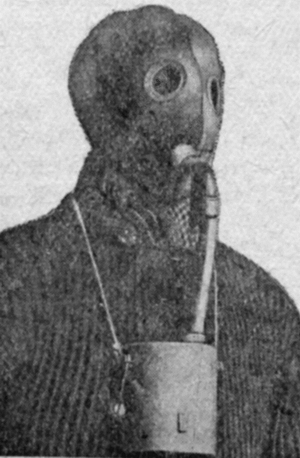

    Латышские стрелки в тирельских болотах с угольным противогазом Зелинского-Кумманта
    Latviešu strēlnieki Tīreļa purva pozīcijās ar gāzmaskām..jpg

    2bellum, Зяблик, brusik и 4 другим нравится это.
  8. Offline

    E.Sibert Завсегдатай SB

    Регистрация:
    16 фев 2016
    Сообщения:
    1.018
    Спасибо SB:
    4.617
    Отзывы:
    38
    Страна:
    Belarus
    Из:
    Гомель
    Интересы:
    Реконструкция
    Красивые противогазы с овальными коробками. Может такие попробуете? Сложнее, но глаз будет радовать.


    Одно время на одном из форумов продавалась вот такая фильтрационная коробка. И стоила не дорого, все думал брать-не брать. Теперь жалею, что не взял. Образец необычный..

    ] Российский противогаз ПМВ (3).JPG Российский противогаз ПМВ (4).JPG Российский противогаз ПМВ.JPG Российский противогаз ПМВ (2).JPG Российский противогаз ПМВ (1).JPG

    Зяблик, Unter, brusik и 2 другим нравится это.
  9. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Долго думали))) теперь у меня лежит)))

    2bellum, Зяблик и zhulkov нравится это.
  10. Offline

    zhulkov Слесарь-интеллигент со средним образованием

    Регистрация:
    13 ноя 2012
    Сообщения:
    4.033
    Спасибо SB:
    15.468
    Отзывы:
    463
    Страна:
    Russian Federation
    Из:
    Подмосковье
    Имя:
    Андрей
    Интересы:
    Униформа
    Лично для себя буду обязательно делать противогаз Зелинского.Хотя бы коробку, без маски Куманта.Но это только зимой.А насчет того-сложно или нет,так производство любой коробки не сильно отличается друг от друга.Набрать ребер жесткости и собрать в цилиндр или овал.
    Сообщения объединены, 17 сен 2017, время первого редактирования 17 сен 2017
    Я так понимаю,что коробка Казанского завода?А вот что интересно означает номер?

  11. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Казённого завода, порядковый номер изделия

    zhulkov нравится это.
  12. Offline

    E.Sibert Завсегдатай SB

    Регистрация:
    16 фев 2016
    Сообщения:
    1.018
    Спасибо SB:
    4.617
    Отзывы:
    38
    Страна:
    Belarus
    Из:
    Гомель
    Интересы:
    Реконструкция
    Так это хорошо. Главное что вещь попала в нужные руки и не исчезла бесследно. Реставрация будет, или все останется как есть? Кстати, противогаз Зелинского, что у Вас в идеале, не с аукциона Виолити? Несколько месяцев назад за него серьезное рубилово было.

    brusik и zhulkov нравится это.
  13. Offline

    E.Sibert Завсегдатай SB

    Регистрация:
    16 фев 2016
    Сообщения:
    1.018
    Спасибо SB:
    4.617
    Отзывы:
    38
    Страна:
    Belarus
    Из:
    Гомель
    Интересы:
    Реконструкция
    Вот заинтересовала меня одна деталь в маске противогаза. На шлем-маске Кумманта есть хоботок для протирки запотевших стекол. А вот на других моделях его уже не наблюдается. Да и цвет самой маски не темно-коричневый, а светлый скорее всего светло-серый подобно советский противогазам.

    1024px-Soldaty_267_Duhovshinskogo_polka.jpg IMG_0045.JPG

    2bellum, zhulkov, ohranik и ещё 1-му нравится это.
  14. Online

    Wolf09 Старый Волк

    Регистрация:
    27 фев 2012
    Сообщения:
    24.949
    Спасибо SB:
    106.343
    Отзывы:
    1.640
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского
    В 1915 году в Русской армии появилась маска Прокофьева («маска-рыльце»). Она выполнялась из 30 слоев ткани, пропитанных противогазовой жидкостью: вода, глицерин, поташ, гипосульфит и уротропин.
    Для защиты органов зрения маска имела герметически вставленные в металлическую оправу стеклянные очки. Маска Прокофьева могла поглотить до 1 г фосгена.
    Это был очень хороший результат для такой конструкции.
    Для русских «сухих респираторов» было предложено два решения: натронная известь (смесь гашеной извести с едким натром) и активированный березовый (или липовый) уголь.

    ТРАГИЧЕСКАЯ КОНКУРЕНЦИЯ

    Летом 1915 года инженером Петербургского Горного института А. А. Трусевичем был предложен так называемый «сухой респиратор Горного института». В основу его конструкции легли разработки респираторов, использовавшихся в горноспасательном деле. В качестве химического поглотителя применялись гранулы натронной извести. Респиратор Трусевича защищал от хлора, фосгена, синильной кислоты, брома, но имел много недостатков, сделавших его непригодным для использования в реальных боевых условиях. Респиратор не имел хорошей противогазной маски. Коробка поглотителя просто соединялась с загубником, который тесемками крепился вокруг головы.
    При этом нос зажимался зажимом, а выдыхаемый воздух удалялся через клапан. В результате применения выяснилось, что гранулы натронной извести быстро расплываются от поглощенной влаги и перекрывают доступ воздуху, носовой зажим часто соскакивает, а выдыхательный клапан ненадежен.

    Зелинский Николай Дмитриевич родился 25 января (6 февраля) 1861 г. в Тирасполе, Херсонской губ.
    В 1884 г. окончил Новороссийский университет в Одессе. В 1889 защитил магистерскую, а в 1891 г. докторскую диссертацию. 1893-1953 гг. профессор Московского университета.
    В 1911 покинул университет вместе с группой учёных в знак протеста против политики царского министра народного просвещения Л. А. Кассо.
    С 1911 по 1917 работал директором Центральной лаборатории министерства финансов и заведующим кафедрой в Политехническом институте Петербурга.
    Умер 31 июля 1953 г. Похоронен на Новодевичьем кладбище в Москве. Именем Зелинского назван Институт органической химии в Москве.

    В августе 1915 года профессор Николай Зелинский предложил альтернативное решение. Для нейтрализации ОВ он использовал не химические нейтрализаторы, а принцип адсорбции газов твердыми веществами. В качестве поглотителя использовался активированный древесный уголь. Для коробки Зелинского инженер-технолог завода «Треугольник» Эдуард Куммант разработал оригинальную резиновую маску со стеклянными очками. К январю 1916-го усилиями Зелинского и Кумманта был создан эффективный противогаз, пригодный для использования в Русской армии.

    Но производство более совершенного противогаза Зелинского-Кумманта столкнулось с интересами «сильных мира сего». Все работы по защите от ОВ курировались родственником Николая II, Верховным начальником санитарной и эвакуационной части Императорской армии, принцем Ольденбургским. Принц по своим соображениям выбрал «противогаз Горного института» и распорядился начать производство 6 млн противогазов. В конструкцию внесли существенные усовершенствования: смешали гранулы натронной извести с древесным углем (хотя этот активированный уголь предназначался для Зелинского) и использовали маску Кумманта. На коробке противогаза изображался вензель принца. В апреле 1916-го эти противогазы были отправлены на фронт под названием «Маска принца Ольденбургского».

    В июле 1916 года под Сморгонью немцы осуществили масштабную газовую атаку, которая выявила полную непригодность «противогаза Горного института». Русские войска понесли огромные потери. К сентябрю 1916-го «маски принца Ольденбургского» полностью изъяли из армии.

    Тем не менее противогазы Зелинского-Кумманта начали производить еще до июльской катастрофы. 25 марта 1916 года был получен первый заказ на 3 млн шт. 26 марта — еще на 800 тыс. противогазов этого типа.
    К концу 1916 года Русская армия была полностью обеспечена противогазами Зелинского-Кумманта.
    В результате эффективность германских газобаллонных атак снизилась настолько, что к январю 1917-го на Восточном фронте от них отказались.

    УСТРОЙСТВО И МОДЕРНИЗАЦИЯ

    Коробки противогаза Зелинского-Кумманта были трех основных типов.
    Петроградский тип — прямоугольная коробка объемом 700 см3, содержащая угля 160 г.
    Московский тип — цилиндр с овальный сечением (вес угля 250 г. или 200 г, объем 1000 см³).
    Тип Казенного противогазового завода, по внешнему виду был похож на Московский, но был немного короче.

    В верхней стороне коробки находилась горловина, к которой крепилась маска Кумманта, Дно коробки выполнялось в виде металлической сетки.
    На сетке лежало несколько слоев марли, на которой располагался активированный уголь. Над углем размещалась ватно-марлевая прокладка для защиты дыхательных путей от угольной пыли.
    Клапанов у противогаза не было — вдыхаемый и выдыхаемый воздух проходил через коробку.
    Маска Кумманта изготовлялась из резины оранжевого цвета. Имелись две разновидности масок — с «носиком» (для протирания запотевших стекол) и без него.


    Первоначальный вариант противогаза Зелинского-Кумманта имел ряд недостатков. Отсутствие клапанов сильно затрудняло дыхание. Угольная пыль от тряски проникала внутрь маски.
    Самой существенной доработке подверг противогаз Зелинского-Кумманта князь Авалов. Он применил двухкамерную схему коробки и снабдил ее клапанами, что резко улучшило условия дыхания.

    Русский солдат в противогазе Зелинского-Кумманта московского образца, январь 1916 г.

    Последнее редактирование модератором: 21 сен 2017
    2bellum, zhulkov, Зяблик и 5 другим нравится это.
  15. Offline

    E.Sibert Завсегдатай SB

    Регистрация:
    16 фев 2016
    Сообщения:
    1.018
    Спасибо SB:
    4.617
    Отзывы:
    38
    Страна:
    Belarus
    Из:
    Гомель
    Интересы:
    Реконструкция
    protik gornogo instituta s maska kummant.jpg stat135-18.png
    Значит маска Прокофьева и изначально она была светло-серого цвета. Это со временем каучук стал коричневым.

    Последнее редактирование модератором: 21 сен 2017
    ohranik, Wolf09, zhulkov и ещё 1-му нравится это.
  16. Offline

    zhulkov Слесарь-интеллигент со средним образованием

    Регистрация:
    13 ноя 2012
    Сообщения:
    4.033
    Спасибо SB:
    15.468
    Отзывы:
    463
    Страна:
    Russian Federation
    Из:
    Подмосковье
    Имя:
    Андрей
    Интересы:
    Униформа
    А вот такую проще изготовить,чем маску Куманта.Мне как старому походнику запах резинового клея для души приятен... ;)

  17. Online

    Wolf09 Старый Волк

    Регистрация:
    27 фев 2012
    Сообщения:
    24.949
    Спасибо SB:
    106.343
    Отзывы:
    1.640
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского
    0_6f6a_ec8de9c8_XL.jpeg 0_6f69_57b22619_XL.jpeg 0_6f69_57b54619_XL.jpg
    Маска влажная "Рыльце" Химического комитета Главного Артиллерийского управления, конструкции инженера Н.Т. Прокофьева, 1915 г.
    https://www.dishmodels.ru/wshow.htm?id=35688&lng=E&mode=P&p=1233&tp=w&vmode=T

    Последнее редактирование модератором: 20 сен 2017
    2bellum, zhulkov, Unter и ещё 1-му нравится это.
  18. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Этот противогаз у меня уже 16 лет лежит, выставляла его на продажу года 4-5 назад, но смелых не нашлось, а теперь отказалась от этой мысли.
    Казенный образец реставрировать не вижу смысла...
    Палец на маске кумманта появился далеко не сразу, на масках первых серий пальца для протирки не было,
    Фиг. 32.jpg Фиг. 33.jpg
    я бы назвала оригинальный цвет маски "кофе с молоком"
    На фото противогаз горного института с маской Кумманта первого типа.

    Последнее редактирование: 21 сен 2017
    Зяблик, ohranik, zhulkov и ещё 1-му нравится это.
  19. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Противогаз Зелинского казенного образца. Из Чешского военного музея в Праге.
    09.Противогаз.Зелинского-Кумманта.01.JPG 09.Противогаз.Зелинского-Кумманта.02.JPG Противогаз зелинского казённого завода. (1).JPG

    2bellum, Зяблик, ohranik и 5 другим нравится это.
  20. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Маска Кумманта первого образца.
    01.JPG 02.JPG 03.jpg 04.jpg 05.jpg 06.jpg 07.jpg 08.jpg 09.jpg 10.JPG 11.JPG

    Последние данные обновления репутации:
    ohranik: 1 пункт (За батальонъ.) 21 сен 2017
    Последнее редактирование: 21 сен 2017
    2bellum, Unter и zhulkov нравится это.
  21. Offline

    allesandra Команда форума

    Регистрация:
    26 окт 2014
    Сообщения:
    679
    Спасибо SB:
    3.345
    Отзывы:
    78
    Страна:
    Russian Federation
    Из:
    Город-герой Ленинград
    Интересы:
    Реконстукция и коллекционирование
    Маска позднего типа, с пальцем для протирки стёкол.
    маска (1).jpg маска (2).jpg маска (3).jpg маска (4).jpg

    2bellum, Игорь VZM, Unter и ещё 1-му нравится это.
