Доты в Карелии

Тема в разделе "Фортификация", создана пользователем vadimir, 6 апр 2015.

  1. Offline

    volic Завсегдатай SB

    Регистрация:
    24 апр 2015
    Сообщения:
    831
    Спасибо SB:
    1.513
    Отзывы:
    58
    Страна:
    Russian Federation
    Из:
    Протвино
    Имя:
    Владимир
    Интересы:
    Ищу ответы на вопросы

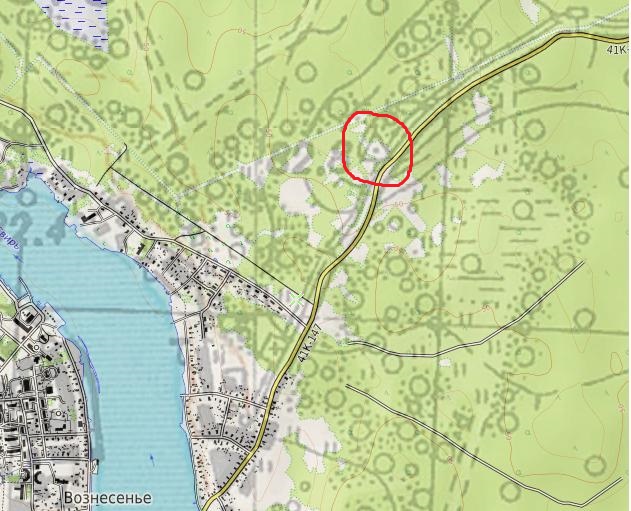

    Самое лучшее из наложений, которое удалось получить. Современная карта наложена на карту ГШ 1943 года.


  2. Offline

    aarik Приказный

    Регистрация:
    4 июн 2018
    Сообщения:
    28
    Спасибо SB:
    340
    Отзывы:
    42
    Страна:
    Russian Federation
    Из:
    Петрозаводск
    Интересы:
    фортификация
    Сообщения объединены, 25 янв 2019, время первого редактирования 25 янв 2019
    Надо это было сделать до поездки:mad-23:

    Blue Fox, -HUNTER-, vadimir и ещё 1-му нравится это.
  3. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    volic, Спасибо за работу, на Вашей карте видно, что современная дорога проходит правее старой трассы. Учтем.
    aarik, а вот твоя выкладка вызывает некоторые раздумья. У финнов нарисованы три дота слева от дороги и девять справа. А у тебя, два слева и десять справа, один дот получается "переполз" через дорогу. Непонятка.
    Сообщения объединены, 26 янв 2019, время первого редактирования 26 янв 2019

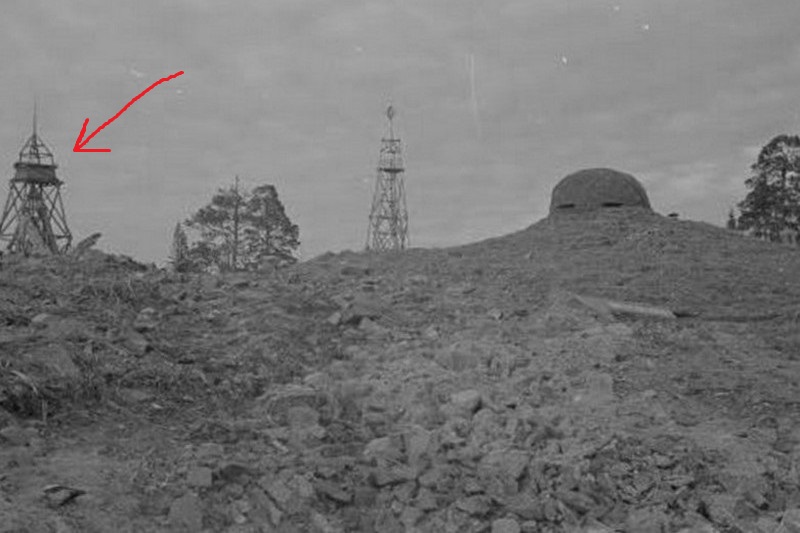

    Сразу не обратил внимание на топографический значок на карте предоставленной volic,
    Это геодезическая вышка.

    И эту вышку мы видим на финском фотоснимке. Теперь у нас есть место точки отсчета.

    Blue Fox и -HUNTER- нравится это.
  4. Offline

    aarik Приказный

    Регистрация:
    4 июн 2018
    Сообщения:
    28
    Спасибо SB:
    340
    Отзывы:
    42
    Страна:
    Russian Federation
    Из:
    Петрозаводск
    Интересы:
    фортификация
    Я, просто , пояснения не написал. Жёлтая точка это вершина холма. Красные- А8221 и А8222. Белая- это лаз, который мы нашли. Розовые- это восемь оставшихся справа. Два левых я не показал. Расстояния от дороги до лаза и А8222 примерно одинаковые, но А8222 "съехал" с холма метров на 50 . Хотя А8221 примерно на месте. 8855 от дороги метрах в ста пятидесяти мы туда не дошли. Это всё верно если финская карта точна.
    Сообщения объединены, 26 янв 2019, время первого редактирования 26 янв 2019
    Сообщения объединены, 26 янв 2019
    В советское время карты рисовали- «плюс минус лапоть». Здесь старая дорога справа))).

    PaulZibert, Irvin, -HUNTER- и ещё 1-му нравится это.
  5. Offline

    Blue Fox Завсегдатай SB

    Регистрация:
    3 мар 2017
    Сообщения:
    232
    Спасибо SB:
    956
    Отзывы:
    18
    Страна:
    Russian Federation
    Из:
    Петрозаводск-Питер
    Интересы:
    исследователь
    Часть фото по теме из района Суммы. То бишь из УР Суммакюля ( Сумма-Хотинен ). Дополню вот такой фотографией.И да, это не Карелия, а Карельский перешеек, линия Маннергейма.:)

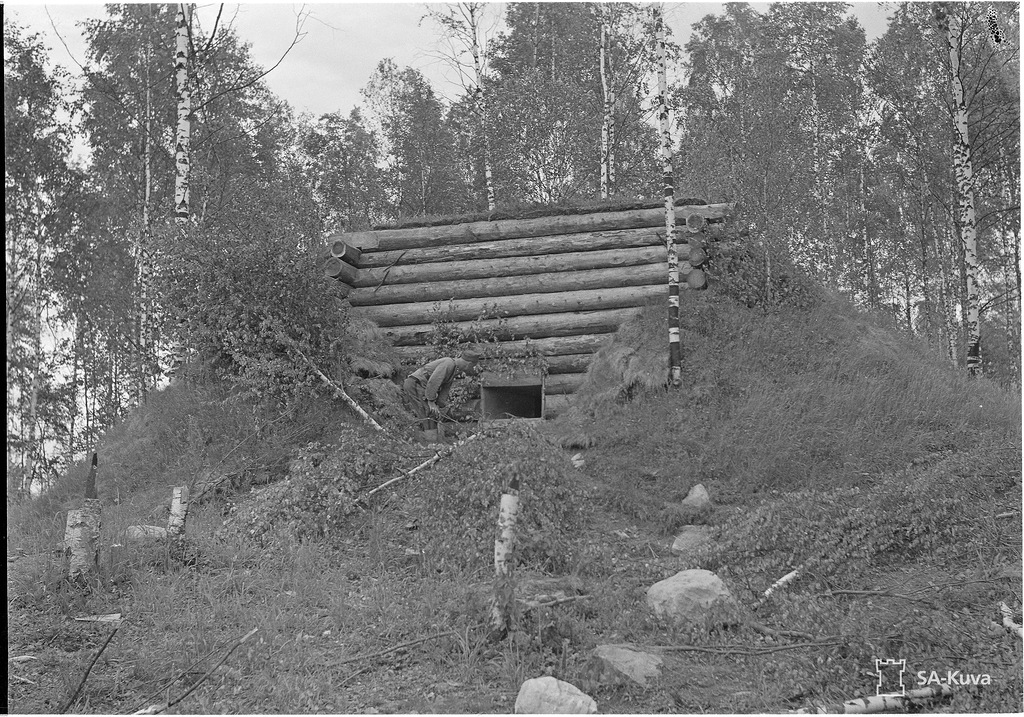

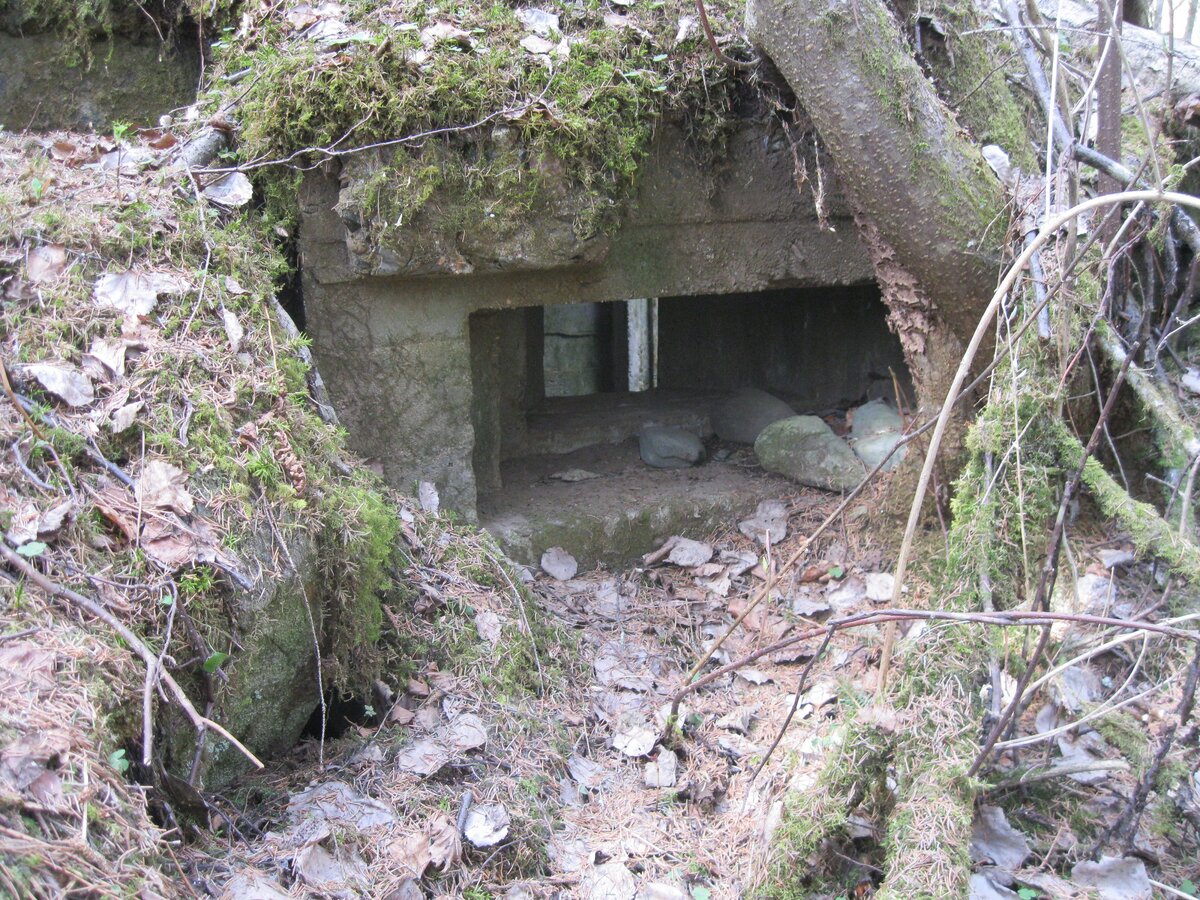

    Это батальонный КП Sk-16. Его легко опознать по характерной "крыше". После подрыва одна половинка перекрытия "накрыла" другую. После советско-финской до начала боёв с финнами в 1941-м к нему успели пристроить ДЗОТ советские сапёры.
    Вот так ДОТ выглядит сейчас, от ДЗОТа, ничего не осталось.


    Последнее редактирование: 28 янв 2019
  6. Offline

    Blue Fox Завсегдатай SB

    Регистрация:
    3 мар 2017
    Сообщения:
    232
    Спасибо SB:
    956
    Отзывы:
    18
    Страна:
    Russian Federation
    Из:
    Петрозаводск-Питер
    Интересы:
    исследователь
    "Вчерашний" свежачок. На фото видно оборонительную амбразуру ( со стороны входа, с тыла ).

  7. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Если взять "Руководство по войсковым фортификационным сооружениям" (1962 год), то там указанны нормативы строительства дзота на один пулемет - 85 чел/часов. Т.е. огневую точку отделение саперов должны были построить в течение светового дня. Но вот на этот советский дзот в 40-41 году времени ушло явно больше.
    0_126201_19059b2a_XXL.jpg 0_126202_283dbb9d_XXL.jpg

    Тонкие срубленные березки лежащие на земле явно использовались для прикрытия амбразурной стенки дзота в целях маскировки.

    Последнее редактирование: 8 фев 2019
  8. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

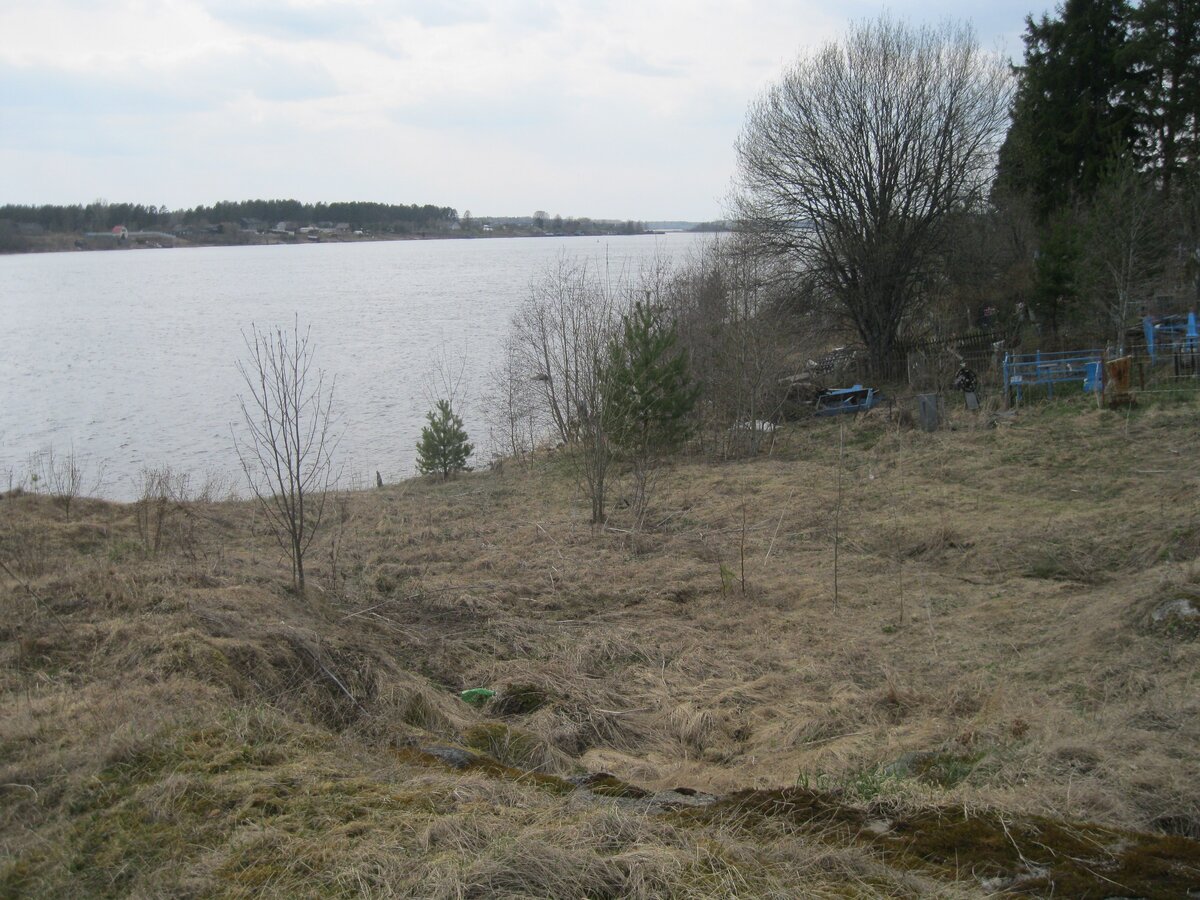

    Река Свирь, деревня Красный Бор. Во время оккупации финны построили в деревне сильный укрепузел состоящий из нескольких пулеметных дотов (пишу так потому, что пока мы видели только их, по весне продолжим осмотр, может найдем и другие)
    Пулеметный дот на берегу Свири вел косоприцельный огонь по реке и противоположному берегу.



    Дот совмещен с укрытием для противотанковой пушки (наверно трофейная "сорокопятка") Но широкий вход завален мусором и зарос кустами малины.
    В отличие от своего друга Арнольда я не рискнул туда войти.
    Надеюсь, что Арнольд поделится снимками сделанными внутри дота.

  9. Offline

    aarik Приказный

    Регистрация:
    4 июн 2018
    Сообщения:
    28
    Спасибо SB:
    340
    Отзывы:
    42
    Страна:
    Russian Federation
    Из:
    Петрозаводск
    Интересы:
    фортификация
    В этом ДОТе три помещения. Тамбур он-же укрытие- для орудия.

    IMG_9270 (1500x982).jpg

    IMG_9272 (1500x1000).jpg

    Бронеколпак с остатками пулемётного станка.

    IMG_9275 (1500x1000) (2).jpg
    IMG_9277 (1500x1000) (2).jpg
    IMG_9273 (1500x1000).jpg

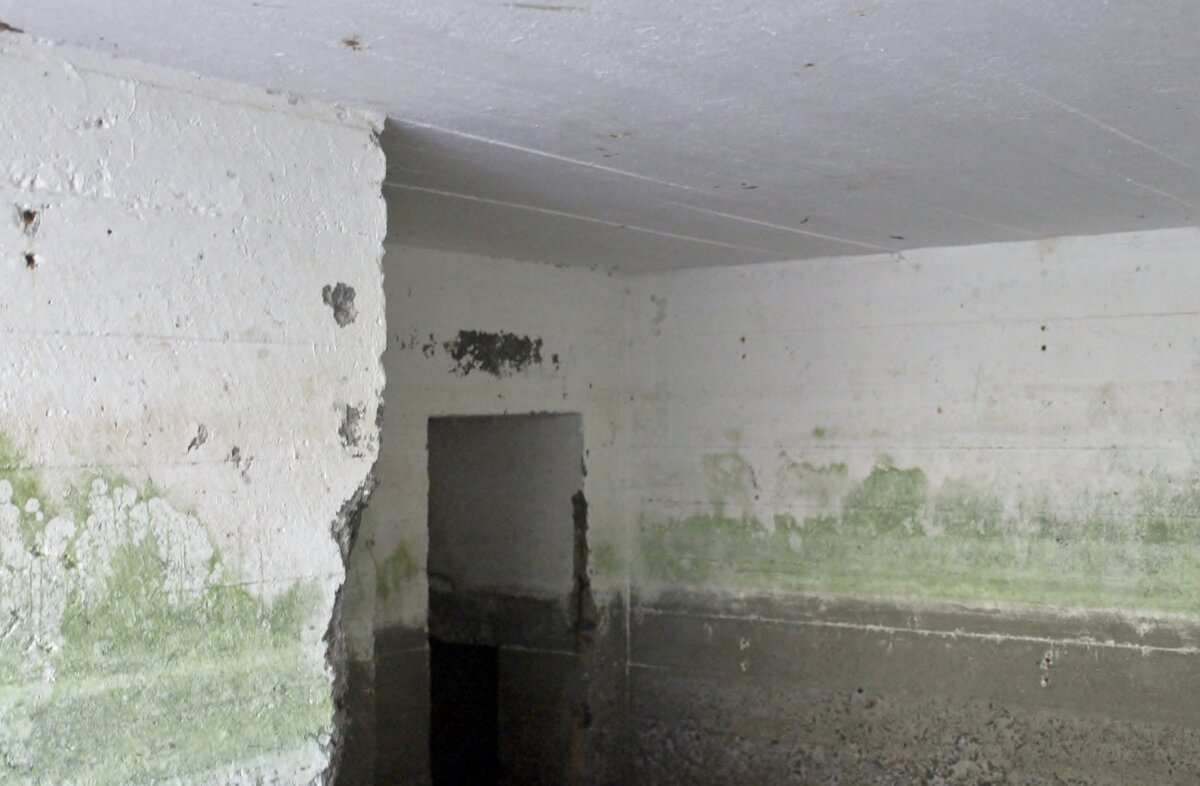

    И небольшая комната трапециодальная в плане. Соединил два снимка. Дверей не было, как и на большинстве объектах этого района.

    IMG_9278 (1500x881).jpg


    Последнее редактирование модератором: 22 фев 2019
  10. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Красный Бор, ещё один финский дот который вёл косоприцельный огонь вверх по течению реки. С описанным выше дотом их разделяет метров пятьсот. Сейчас из-за послевоенной застройки дот стоит между деревенских домов. Видимо у финнов не хватило времени довести постройку до завершения, дот до конца не забетонирован и не обвалован камнями.

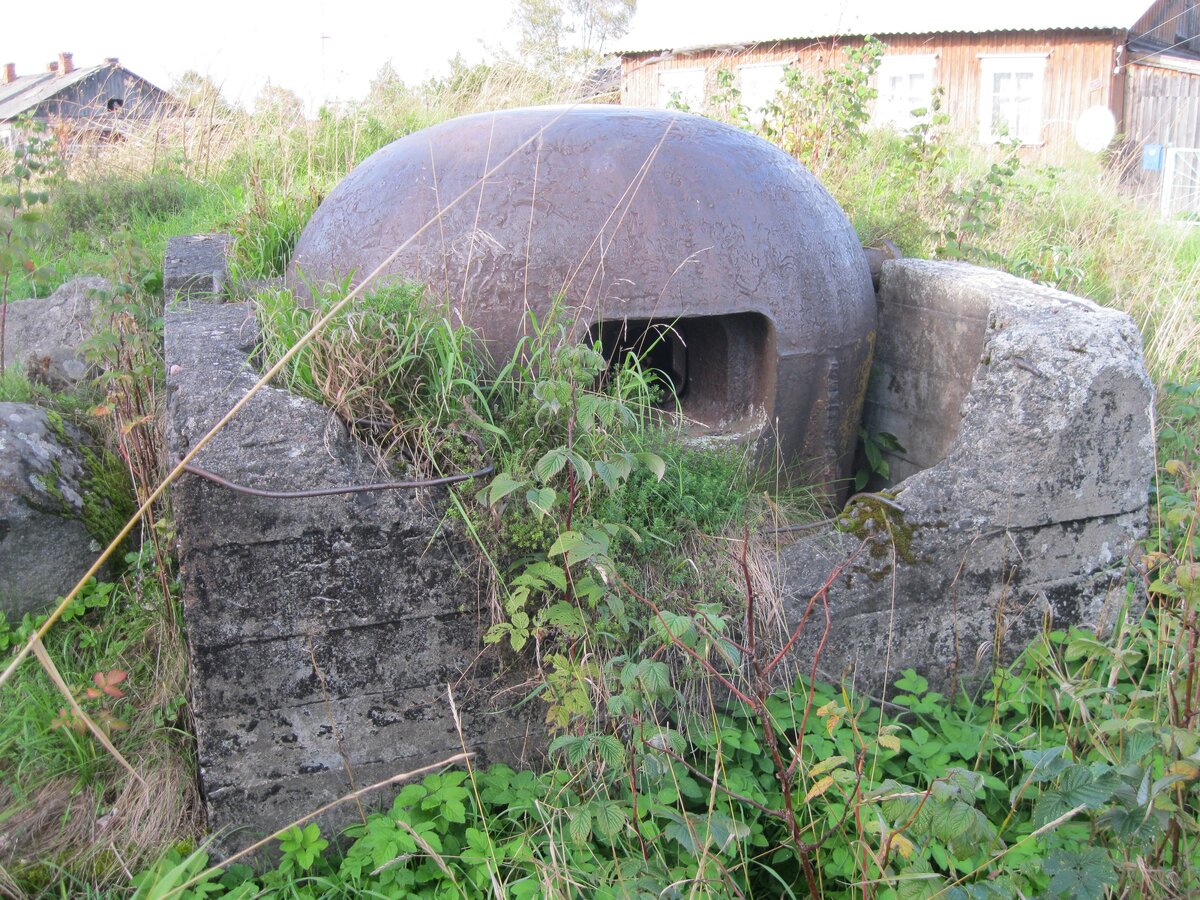

    Бронеколпак М 42.

    а вот это вход в дот, но не рискнули туда зайти раз он прикрыт деревянным щитом, вдруг там у кого то погреб, скандалы нам не нужны :)

    Димсаныч, Blue Fox, -HUNTER- и 3 другим нравится это.
  11. Offline

    aarik Приказный

    Регистрация:
    4 июн 2018
    Сообщения:
    28
    Спасибо SB:
    340
    Отзывы:
    42
    Страна:
    Russian Federation
    Из:
    Петрозаводск
    Интересы:
    фортификация

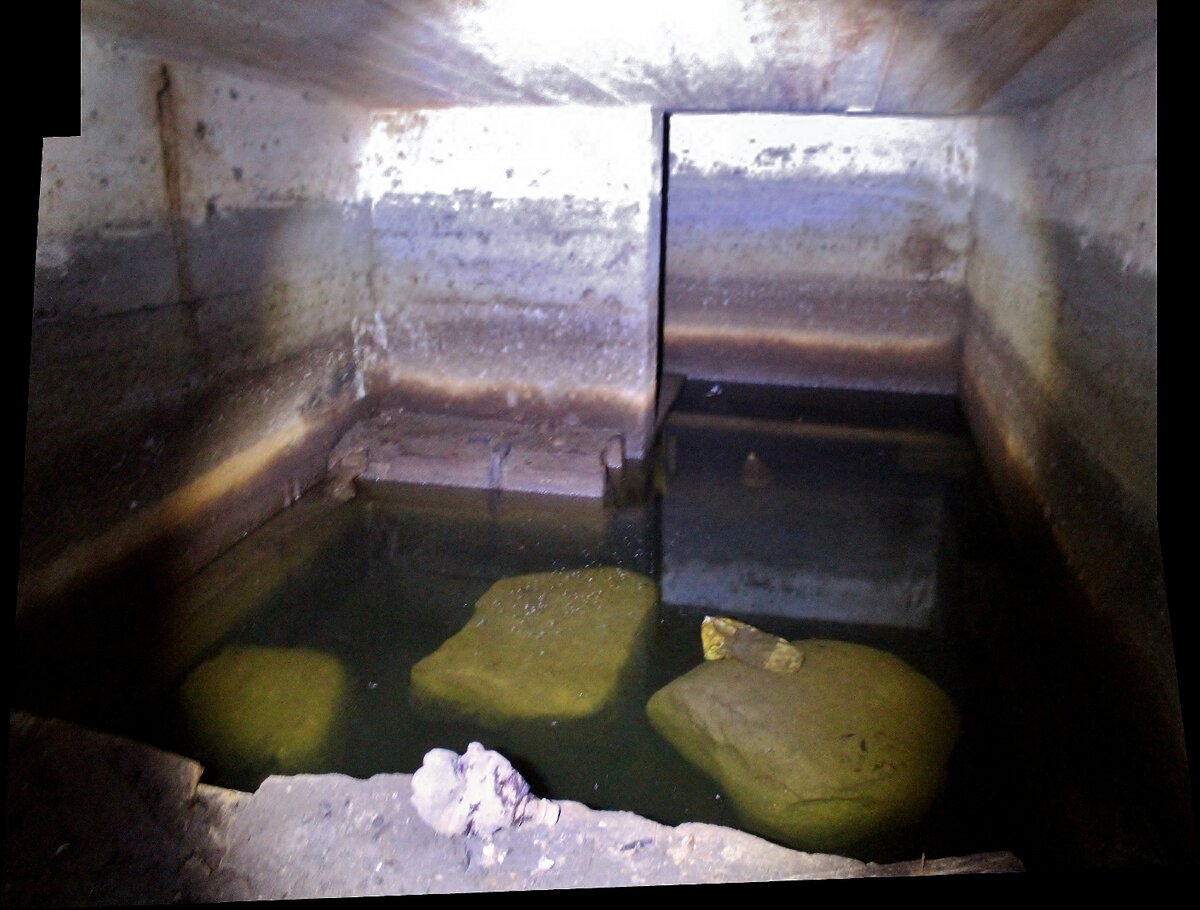

    Так себе, погребок. Дренаж или забился или не успели сделать. (Панорамка из четырёх кадров.) IMG_94296 (1500x1137).jpg

  12. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Отходим десять метров и вот ещё один дот. Если можно сказать, то эти два дота стоят "спина к спине". Первый вел огонь вверх по течению, а вот этот вниз по реке. Красным кружком обозначил место расположения бронеколпака, его не видно из-за травы.

    По финской классификации он относится к легким дотам. Стены и крыша защищают только от осколков и пуль.

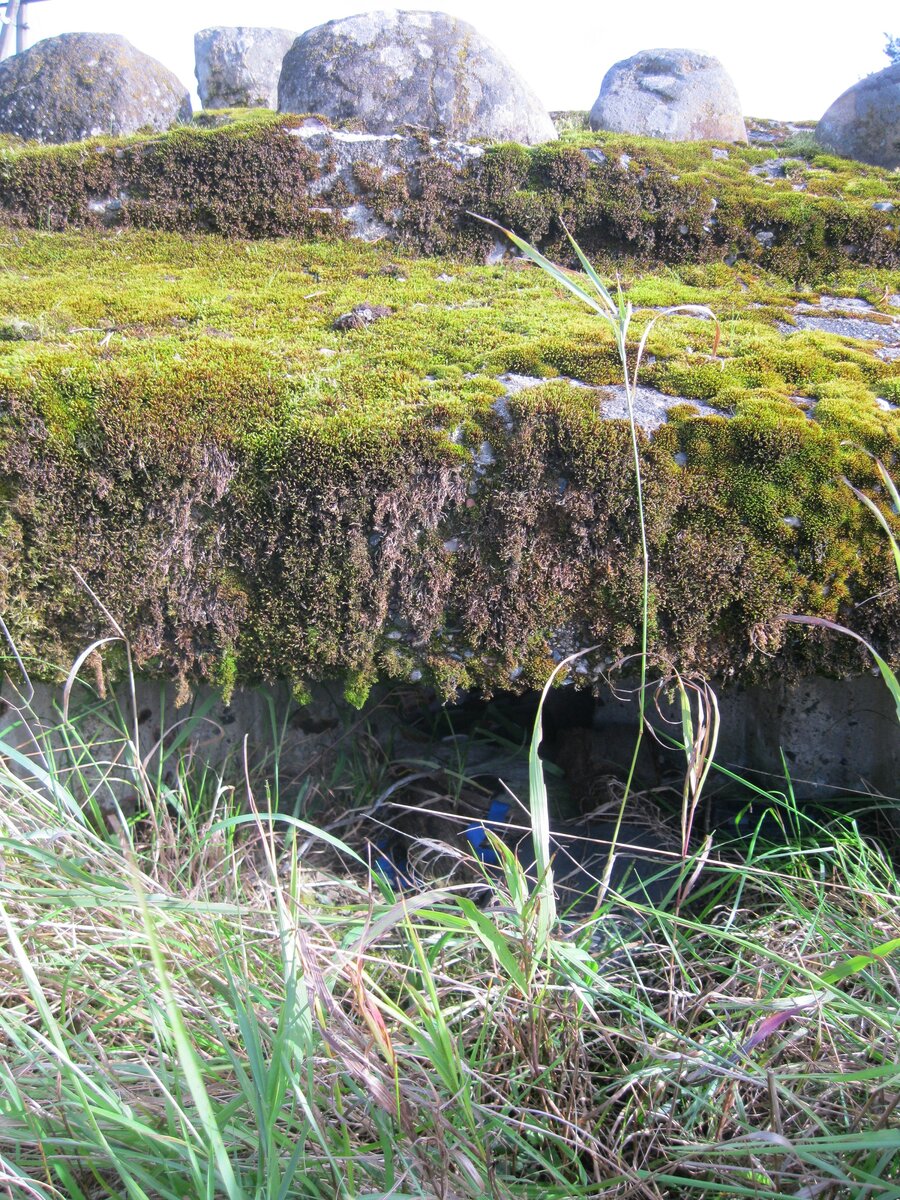

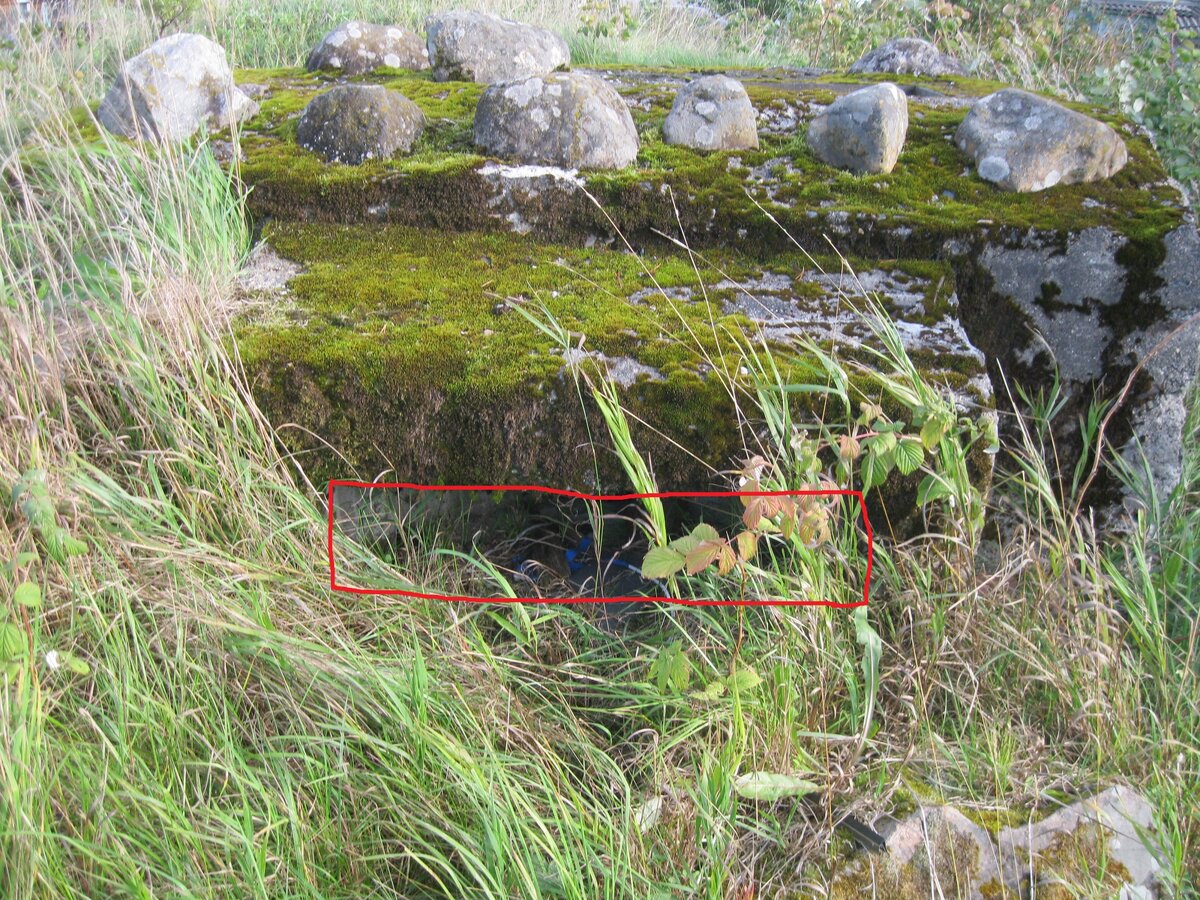

    Трава мешает сделать нормальные снимки, поэтому амбразуру обозначил красной линией.
    IMG_6930.JPG IMG_6931.JPG

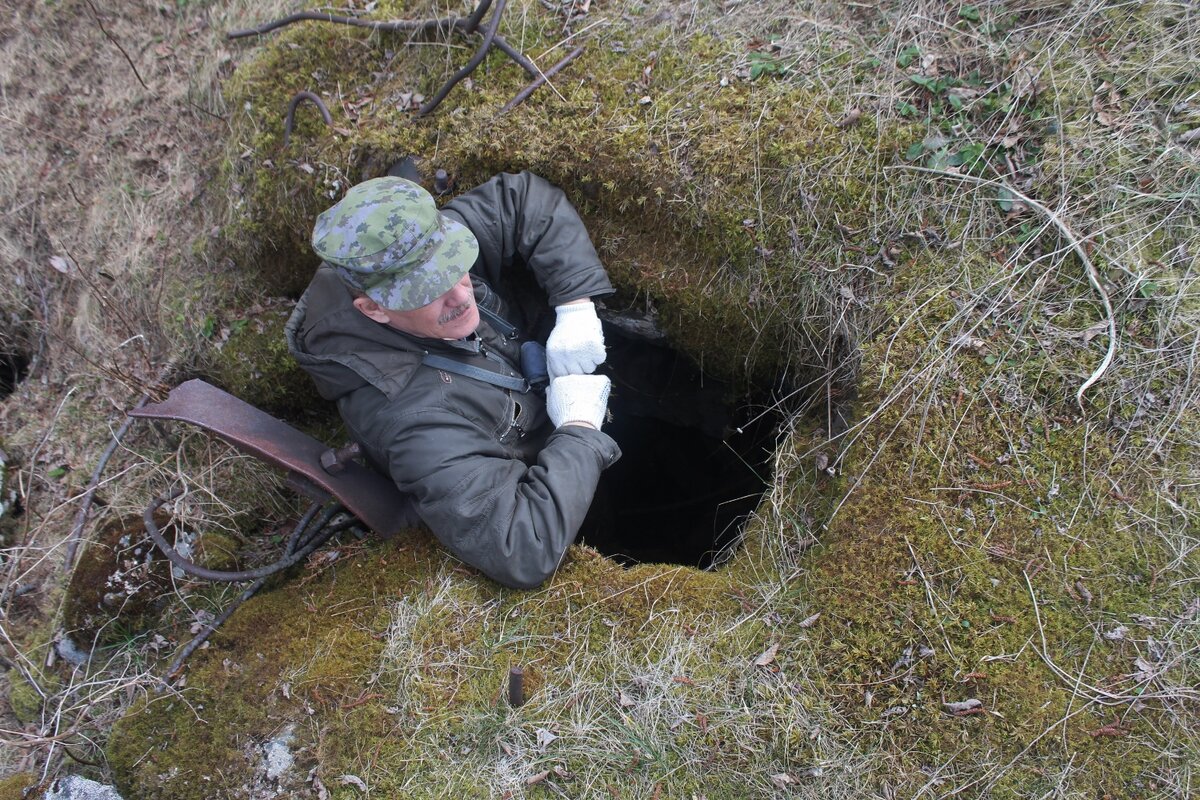

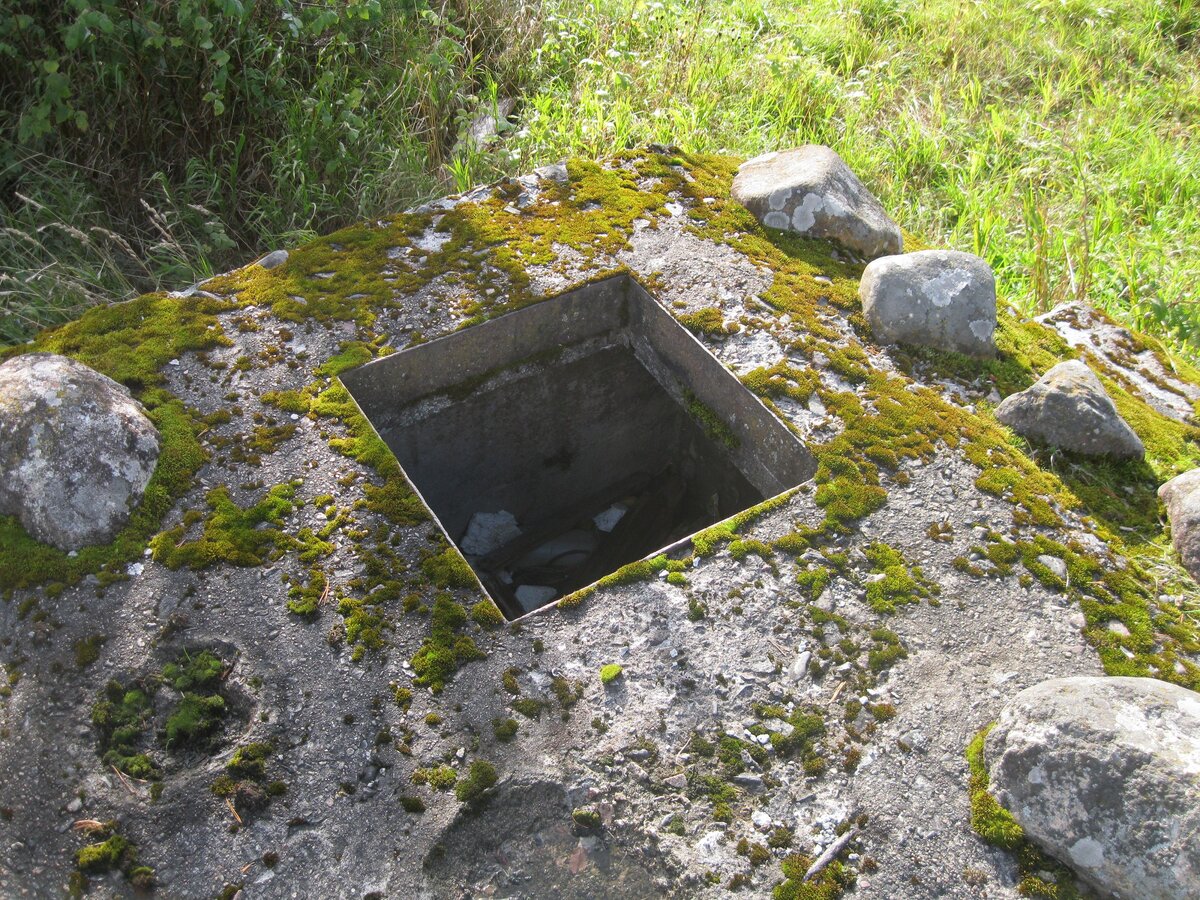

    А на крыше дота квадратный люк (ранее Арнольд поднимал вопрос, зачем он нужен). Но вот фортоведы сходятся на мысли, что это отверстие под стереотрубу. Соглашусь с мнением большинства, хотя реально в бою сюда может залететь мина, граната да и просто выброшенные близким взрывом крупные куски земли, которые ранят или убьют пулеметчика.

    Димсаныч, Blue Fox, aarik и 4 другим нравится это.
  13. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

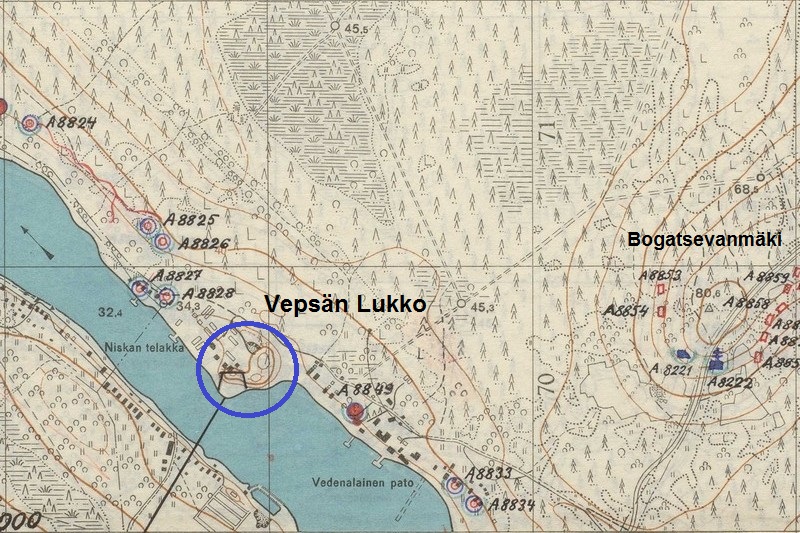

    Берег реки Свирь, доты А 8825 и А 8826, "сладкая парочка" :)

    На карте эти два дота стоят впритык, а на местности между ними метров 7-8, не больше. По финской классификации они относятся к "легким" дотам. Толщина бетонной стенки 15 см, прямое попадание фугасного снаряда калибром 152 мм моментально развалило бы этот дот.

    Доты стоят "спиной к спине" и вели они фланкирующий огонь вдоль берегов реки, один вверх по течению, другой вниз.

    Тут хорошо видно как под амбразурой просел буто-бетонный тюфяк, да и обваловка стены со стороны противника тоже прохудилась.
    IMG_0250.JPG IMG_0251.JPG

    Последние данные обновления репутации:
    -HUNTER-: 1 пункт 3 май 2019
  14. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Снимки этого наблюдательного колпака в Вознесенье уже выкладывал раньше, теперь взгляд изнутри.


    Купол колпака над моей головой.

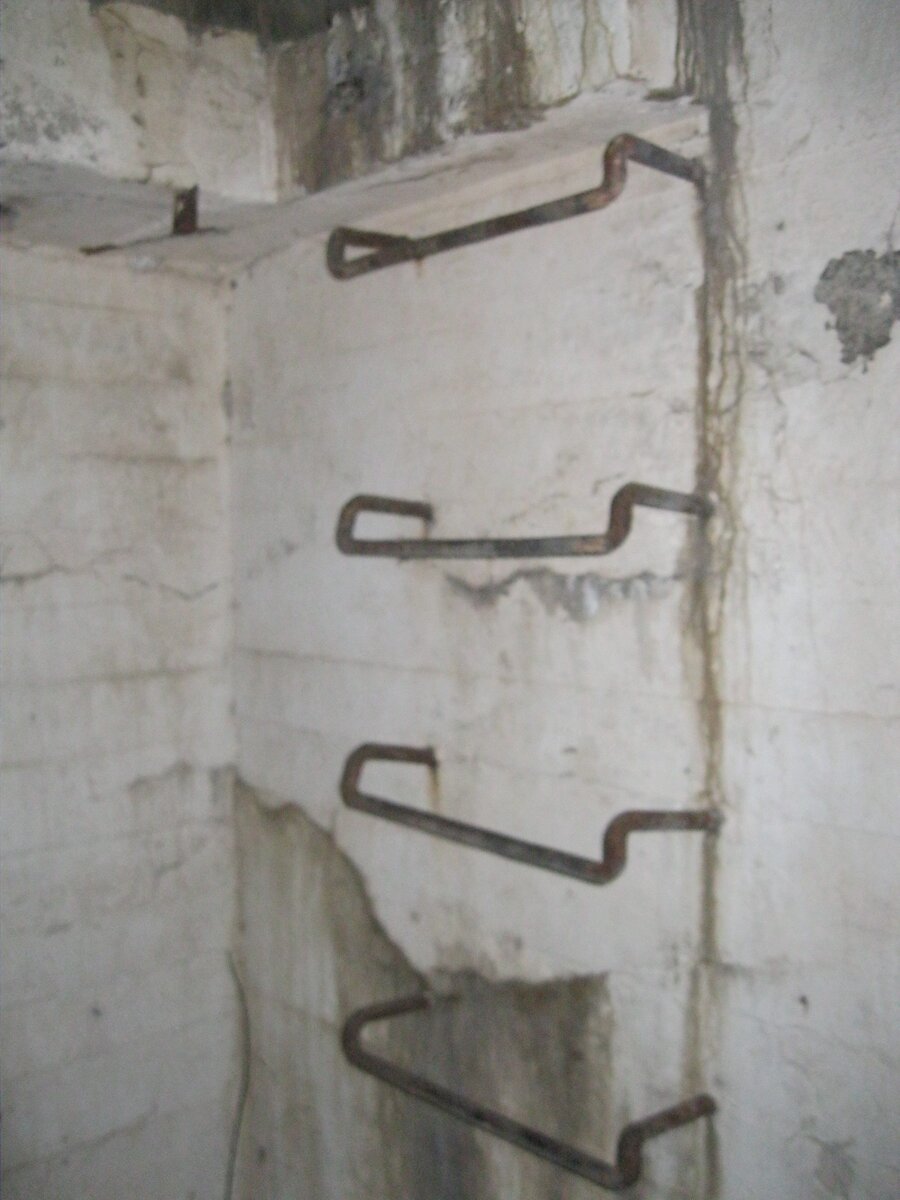

    Забраться в него можно по этому скоб-трапу.

    Заглядываем в смотровые щели. Одну из них перекрывает молодая зелень, а из второй хороший вид на Свирь.

    IMG_0301.JPG IMG_0303.JPG

    Всё внутри очень низко, Арнольду постоянно приходилось нагибаться

    И внутри колпака ужасно тесно и неуютно. Может потому что я несколько обогнал финских солдат по своим параметрам :)
    Ведь по финской статистике начала войны финский солдат был :
    рост 171 см.
    вес 68 кг.
    а продолжительность жизни 54 года.

  15. Offline

    aarik Приказный

    Регистрация:
    4 июн 2018
    Сообщения:
    28
    Спасибо SB:
    340
    Отзывы:
    42
    Страна:
    Russian Federation
    Из:
    Петрозаводск
    Интересы:
    фортификация
    Продолжение и уточнения по объекту А8221. После этой поездки стало понятно, что это не пушечно-пулеметный ДОТ а НП с небольшой казармой. Было ещё помещение, но оно полностью уничтожено взрывом. Удалось пробраться немного дальше и составить более подробную схему. но размеры «но глаз». Пятна со заками ? ?- взорванные участки. Как-то так. IMG_0126 (1500x987).jpg IMG_9978 (1500x1000).jpg IMG_9980 (1500x1000).jpg

  16. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Непонятные железяки забитые финнами в землю. Крайне отличаются от стандартных колец для крепления маскировочных средств.
    Привычные стандартные кольца.
    318983-ce07b076881d3dbf3a2ab54371d47cf1.jpg 413522-e2174c24560b0e83da0464de152dcad0.jpg

    А вот для чего сделаны - установлены эти ? :wacko:
    IMG_0276.JPG IMG_0277.JPG

    Джуз, PaulZibert, Димсаныч и 3 другим нравится это.
  17. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

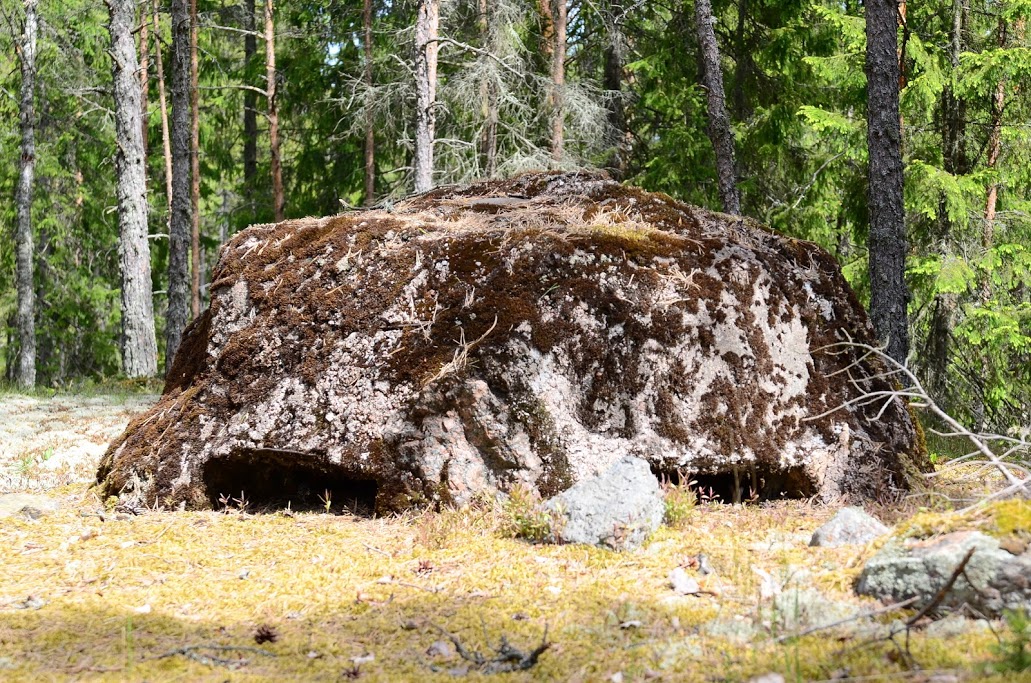

    Финляндия, линия Салпа (Salpalinja) должна была пройти через всю страну. Строительство начато в 1940 году, но так и не закончено. Боевые объекты построены только в южной части Суоми. А поскольку финны не торопились, то свои огневые точки и НП старательно маскировали под окружающий ландшафт.
    DSC_3585.JPG DSC_3588.JPG







    PaulZibert, Blue Fox, -HUNTER- и 7 другим нравится это.
  18. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Небольшой финский пулеметный дот на берегу Свири, поселок Красный Бор.
    Сначала хотели убрать старую траву, открыть полностью амбразуру, чтобы получились более удачные снимки, но вероятность знакомства с клещём умерила наш пыл и решили оставить всё как есть.:)



    Сектор обстрела дота. (вдали видно остров на реке, там два дота, но пока к ним не добраться)

  19. Offline

    Анрей Завсегдатай SB

    Регистрация:
    20 ноя 2016
    Сообщения:
    377
    Спасибо SB:
    716
    Отзывы:
    10
    Страна:
    Russian Federation
    Из:
    Подмосковье
    Интересы:
    1942 год
  20. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.108
    Спасибо SB:
    7.905
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

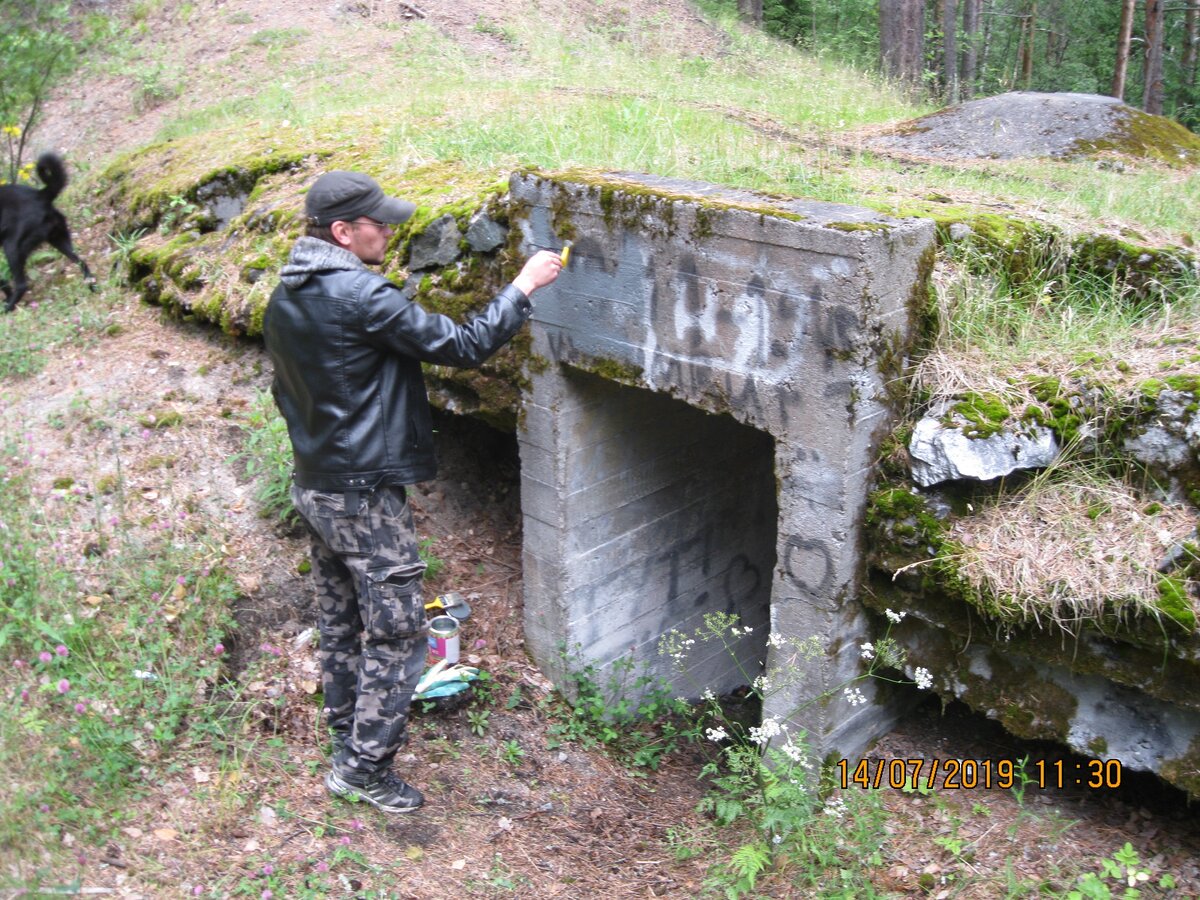

    В минувшие выходные благодаря поддержке спонсоров ещё раз наведались в Медвежьегорск. Но теперь ехали не затем, чтобы искать и осматривать новые доты, а навести порядок на тех которые изрядно нам намозолили глаза. Первым в списке дот V44 с похабной надпись над входом.

    Закрасили не только надпись над входом но и матерные слоганы внутри помещений.

    Вот так он стал выглядеть теперь.

    Потом переместились на несколько километров к укрепузлу, который мы условно называем "Вичка". Здесь стоит многострадальный бронеколпак. В начале нулевых годов его пытались порезать на металл. Этой зимой на форуме спросил чем можно заделать шрамы на броне. Большое спасибо всем ответившим, было много интересных предложений. Но мы остановились на самом быстром и бюджетном варианте, - заливка цементом.

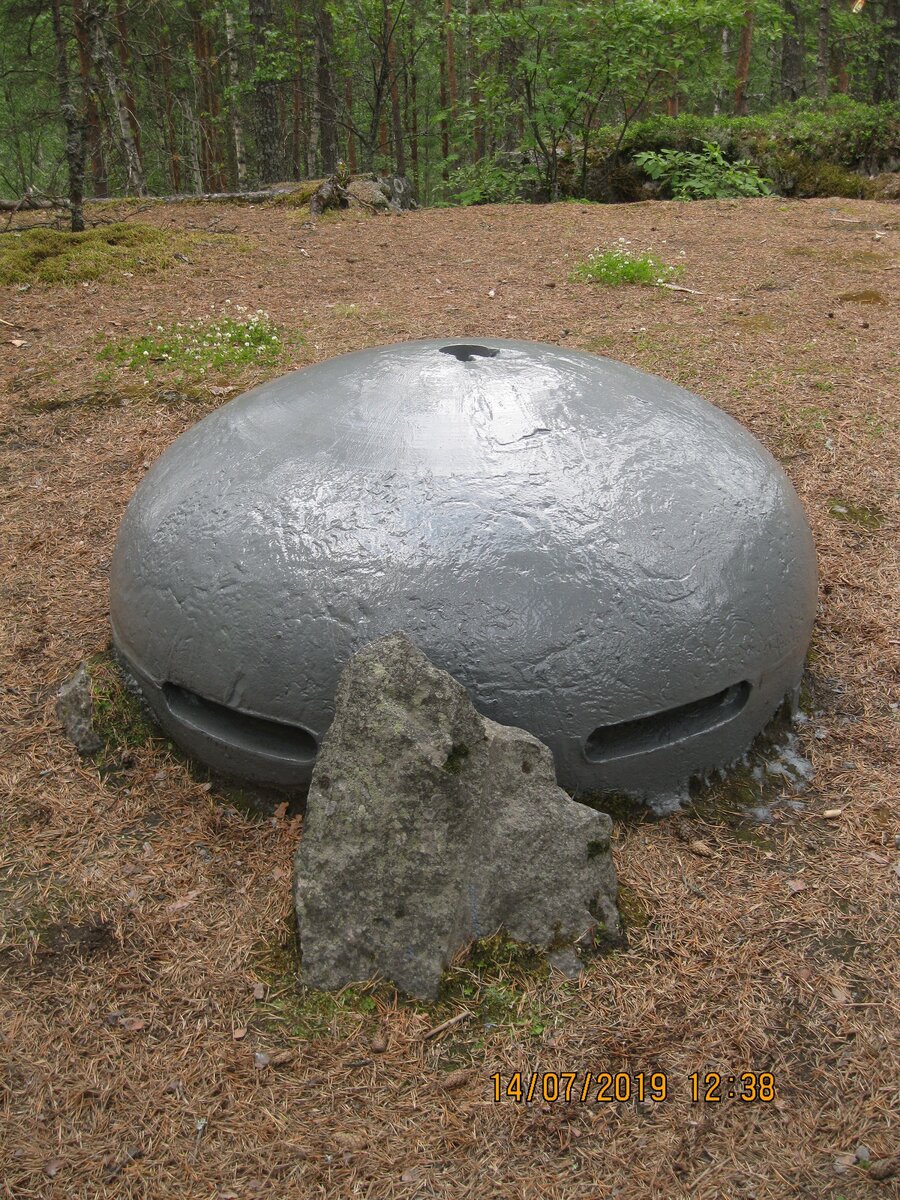

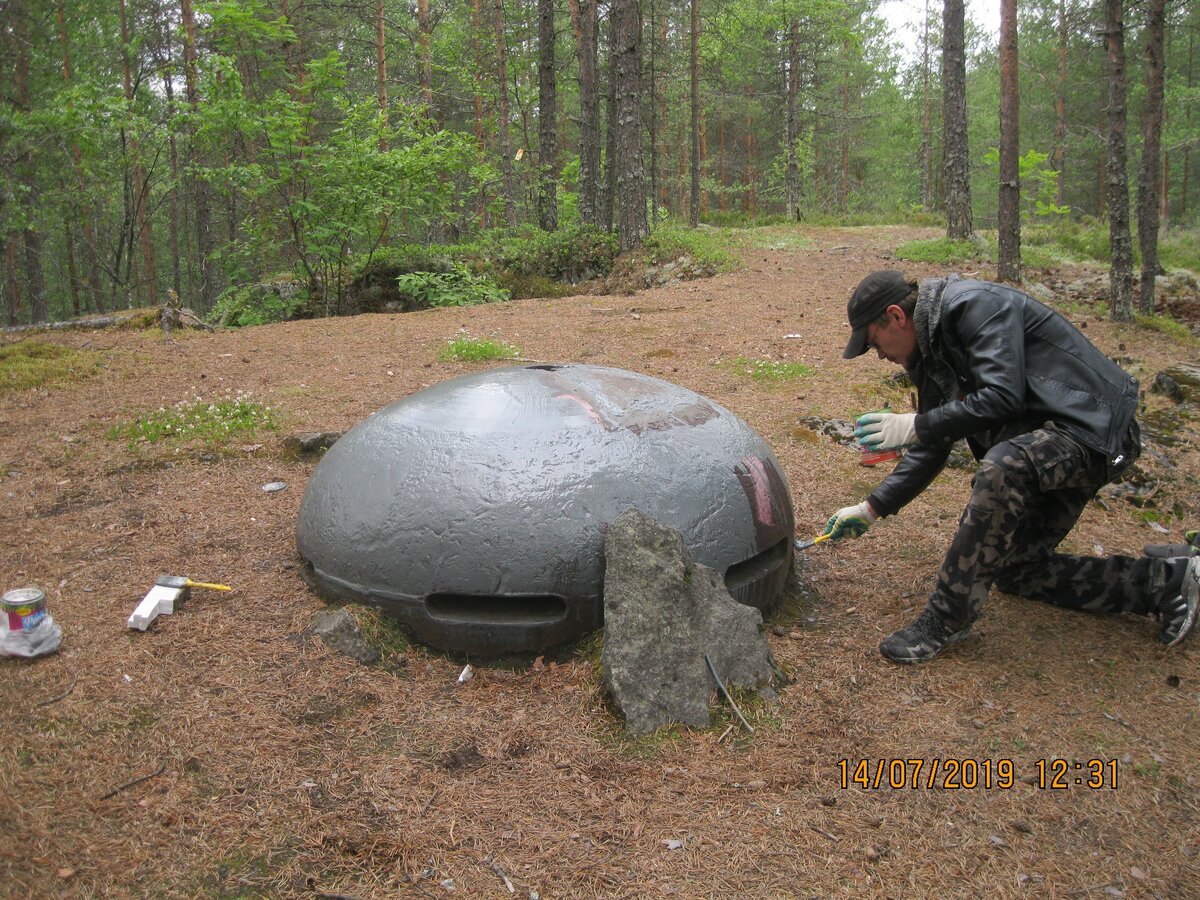

    Порезанный и украшенный надписью "Слава Сталину СССР" шестищелевой наблюдательный финский бронеколпак.

    Разводим цементный раствор и шпателем наносим его в прорези. Предварительно дно прорезей заткнули пенополистиролом.

    Второе действие, покраска.

    На наш взгляд получилось вроде неплохо :)


    По окончанию работ провел для команды небольшую экскурсию по финскому подземелью



    Спуском под землю остались довольны все, кроме мохнатого участника похода по кличке "Гильза":)

    Последние данные обновления репутации:
    Андрей Бутерман: 1 пункт (+++) 16 июл 2019 в 19:52
    -HUNTER-: 1 пункт 16 июл 2019 в 20:50
    aarik: 1 пункт 17 июл 2019 в 01:31
    Последнее редактирование: 16 июл 2019 в 17:37
    aarik, Vovan171, -HUNTER- и 5 другим нравится это.
