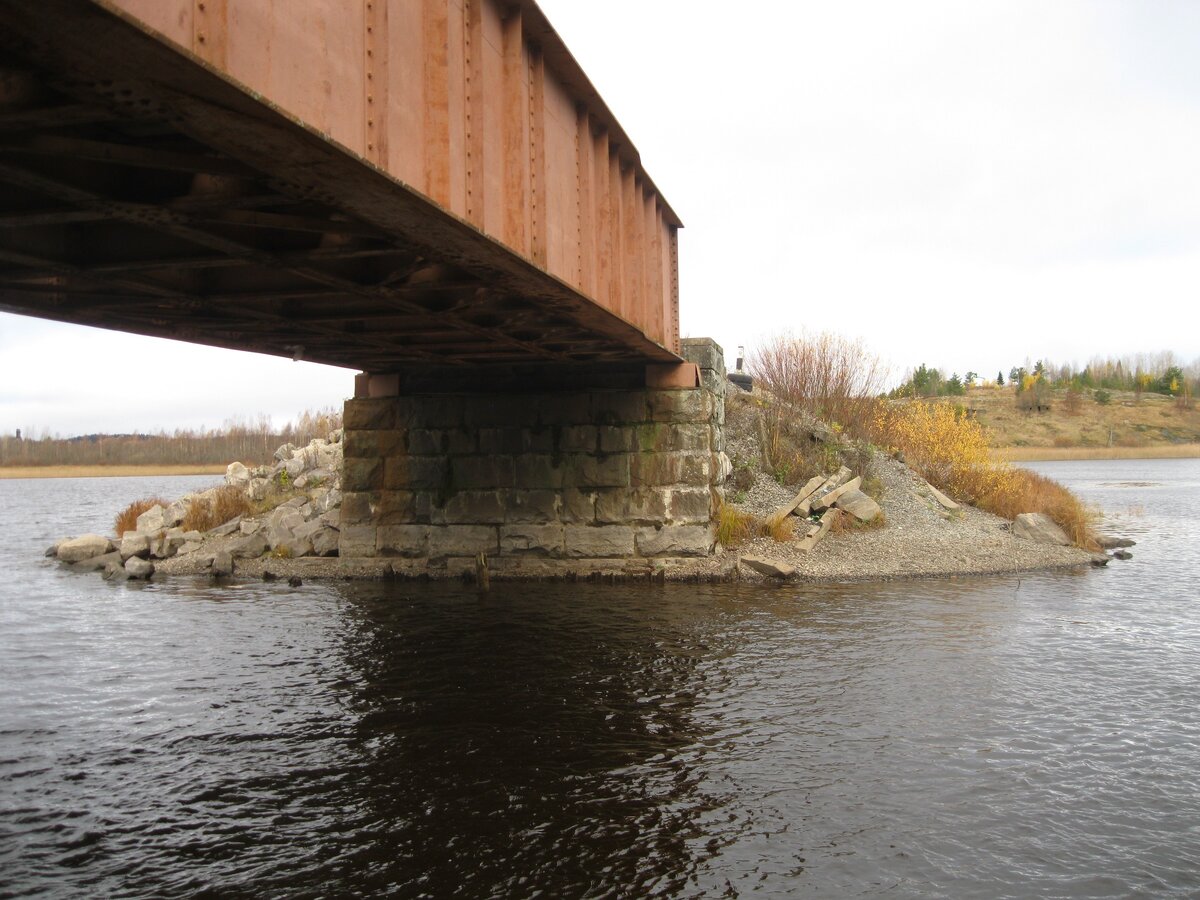

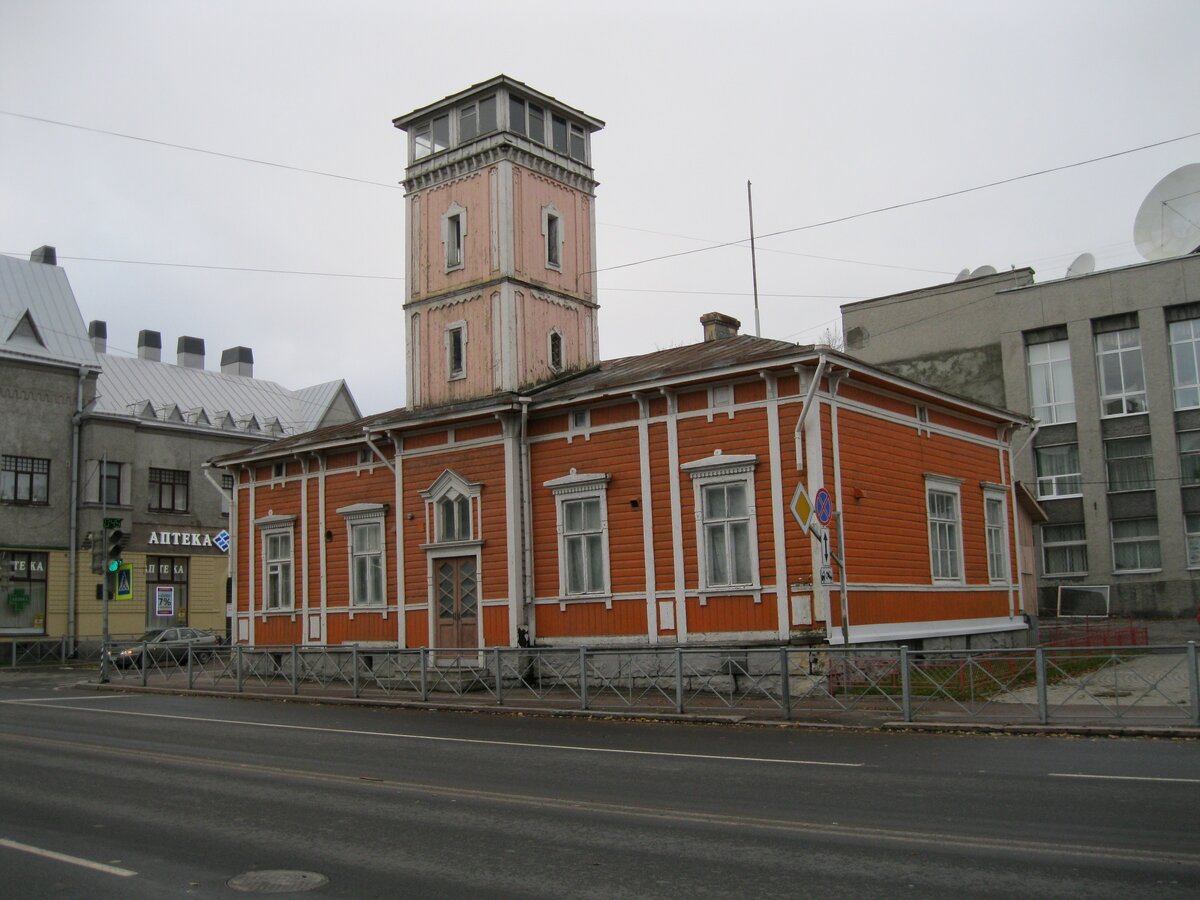

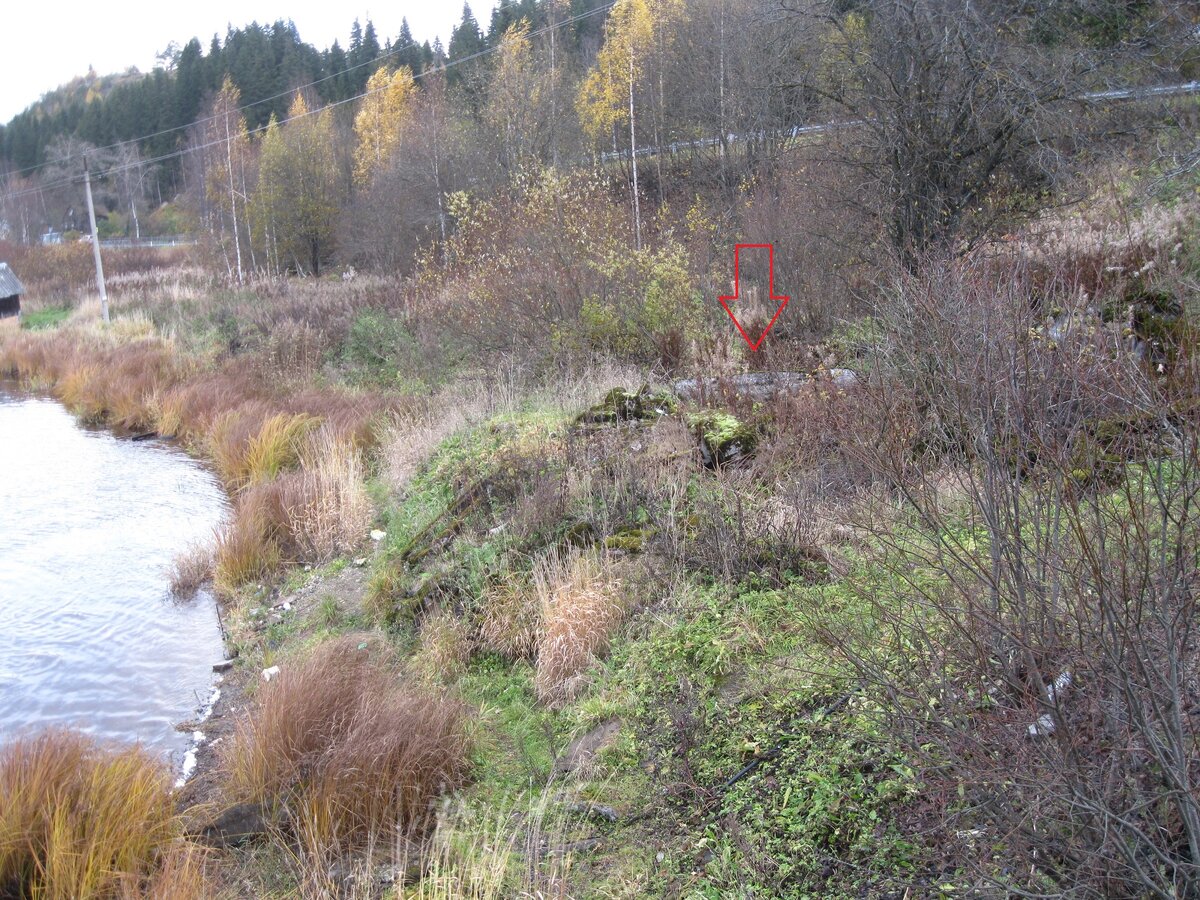

    Один и тот же район, но с разницей в семьдесят лет.
    Условная подборка фото.

    108870.jpg IMG_6432.JPG

    sakuva_lg_50189.jpg IMG_7306.JPG




    Панаев, Димсаныч, Мишко и 8 другим нравится это.
  2. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.133
    Спасибо SB:
    8.270
    Отзывы:
    262
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

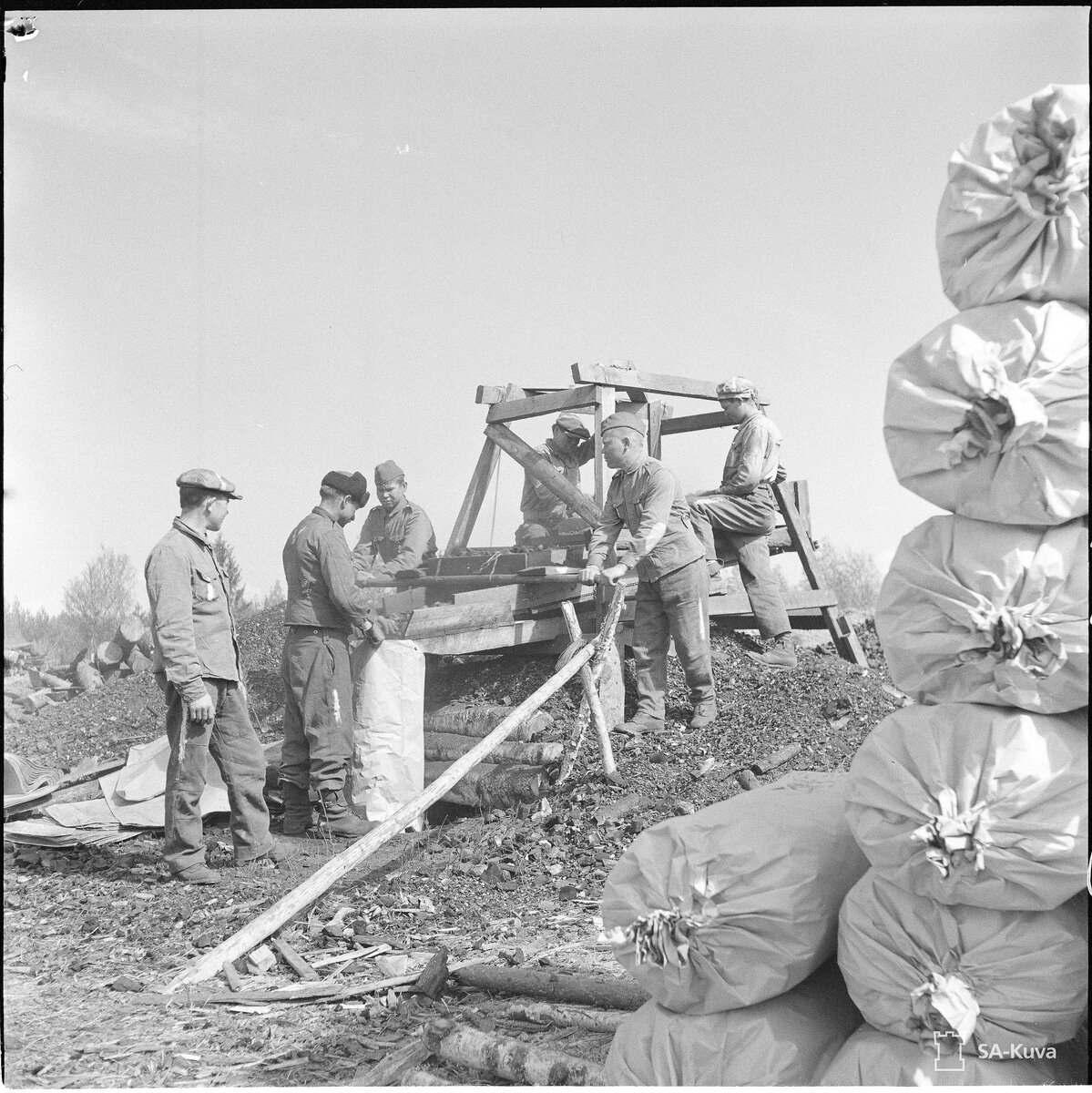

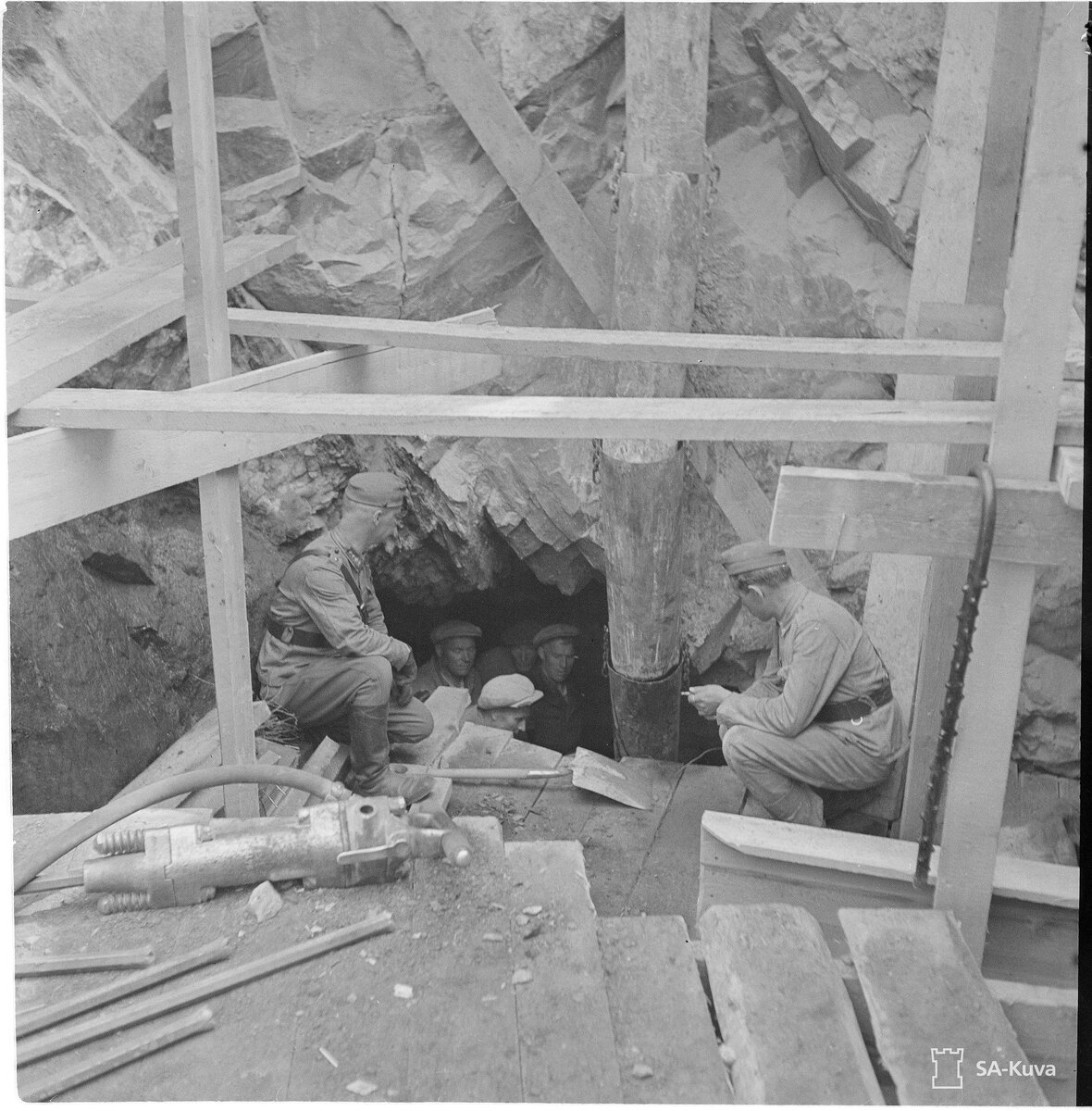

    Финские трудовые батальоны на строительстве оборонительных сооружений в Карелии. (Медвежьегорск)

    sakuva_lg_147637.jpg sakuva_lg_128601.jpg
    sakuva_lg_147793.jpg sakuva_lg_147794.jpg
    sakuva_lg_147800.jpg sakuva_lg_147639.jpg
    К этим снимкам можно добавить, что зарплата квалифицированного финского рабочего в годы войны составляла 7-10 марок в час. Для сравнения рядовой финской армии получал денежное довольствие 12 марок в день, сержант 35 марок, а капитан 45 марок в день.
    (инф. журнал "Север" 1995 г. №4,5)

    Панаев, Димсаныч, Юниор и 6 другим нравится это.
  3. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.133
    Спасибо SB:
    8.270
    Отзывы:
    262
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Вчерашний день для нас с Арнольдом был очень насыщенным, проехали 500 км на авто и ещё не менее десяти км прошагали по карельскому лесу. Итогом поездки стал подъём на гору "Спина лешего" (Хийденвуори) и осмотр финских дотов на рубеже "линия У" (U аsema). Поездка прошла благодаря поддержки наших спонсоров. Про гору и подъём писать не буду, это лучше сделает мой напарник, т.к. снимки моей "мыльницы" не идут ни в какое сравнение с его аппаратом.

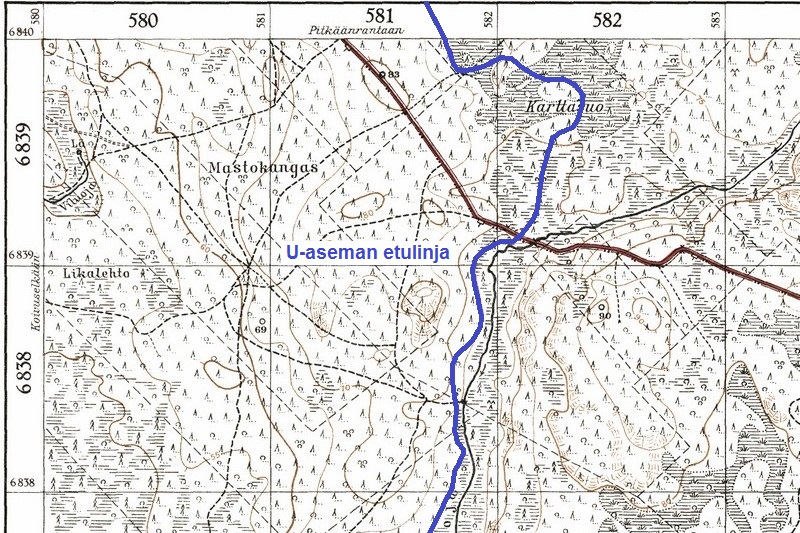

    а вот про "линию У" поделюсь своими впечатлениями. На одном из финских сайтов попались вот эти карты. И немного над ними поработав смогли привязать их к современному ландшафту.

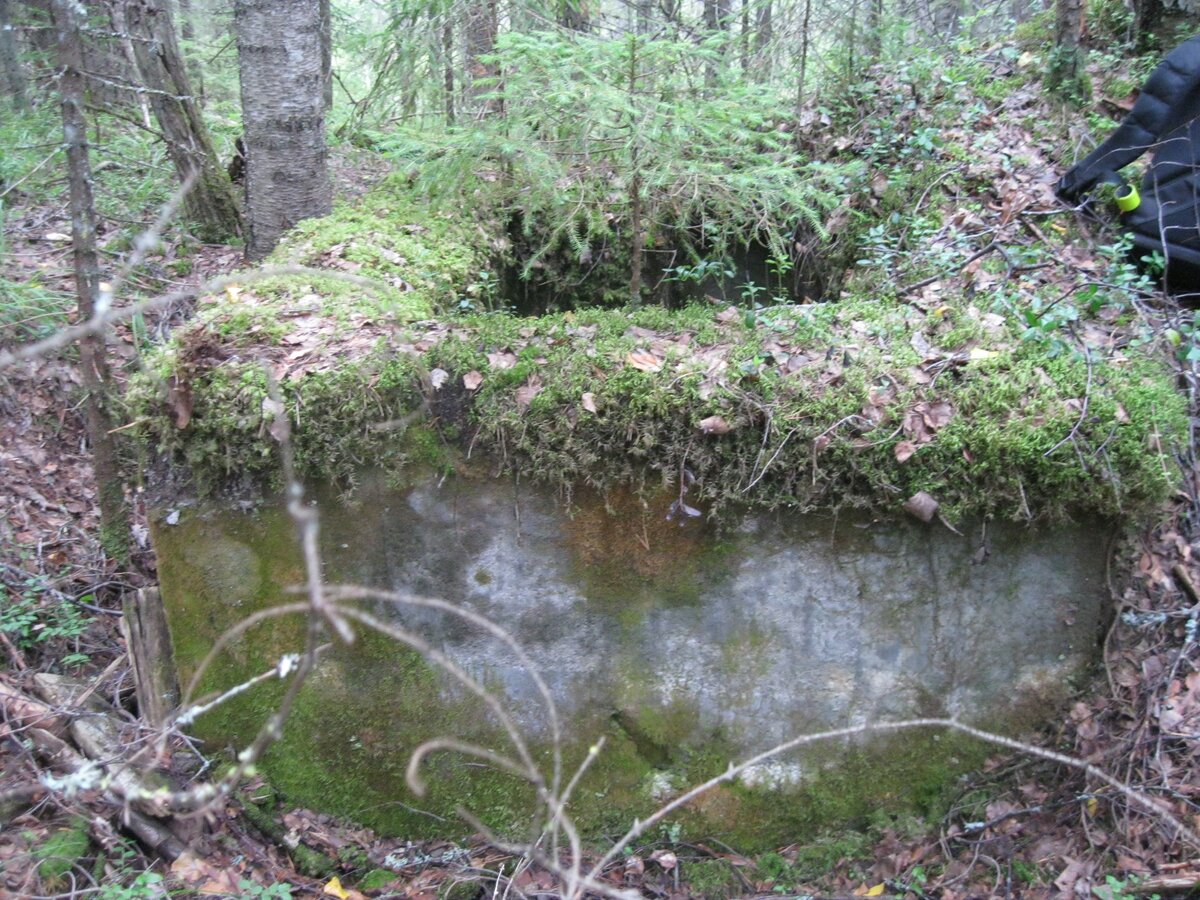

    И вот немного поплутав по лесу вышли в точку указанную как "Bunkeri". Но нам предстал подорванный внутренним взрывом, а сделан он был явно уже после войны, финский дот.

    Взрыв разрушил все внутренние перегородки и приподнял крышу, зато благодаря этому можно было сделать замеры дота.
    Максимальная длина 12 метров, ширина 5,7 м, высота 2,7 м, толщина бетонного потолка 2 метра.
    IMG_0730.JPG IMG_0732.JPG

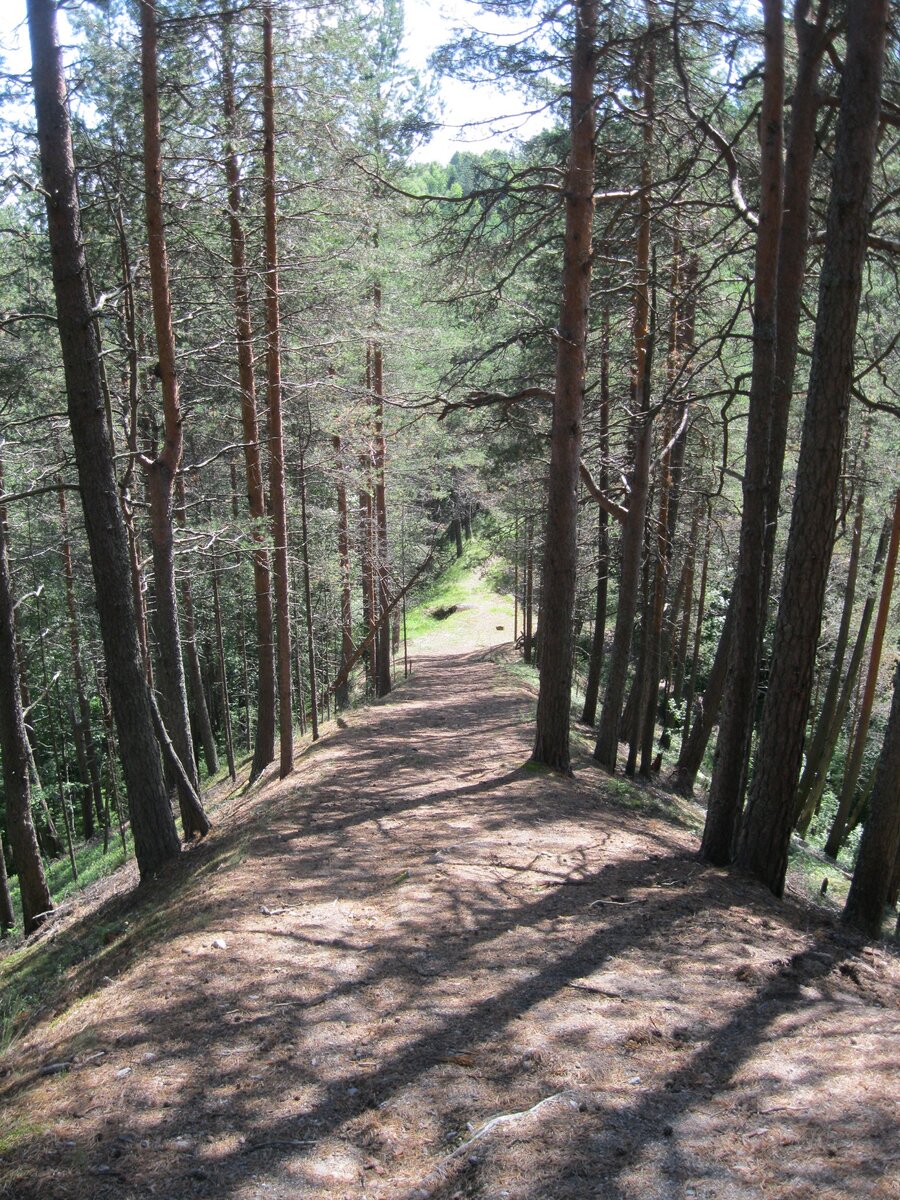

    Даже по этим руинам смогли определить, что в доте было укрытие для легкого орудия и два бронеколпака. Один колпак явно пулеметный и вел косоприцельный огонь вдоль траншеи, по которой мы и пошли дальше. На карте это будет смотреться как строго на север к двум красным точкам. Метров через двести вышли к небольшой укрепленной высотке - траншеи, стрелковые ячейки, блиндажи. И тут приятная находка, такого ещё ни разу не встречали, - стрелковая ячейка прикрыта броневым листом вкопанным в землю под углом 45 градусов ! Длина листа 120 см, толщина 70 мм, а на сколько он зарыт в землю конечно неясно.
    IMG_0740.JPG IMG_0742.JPG


    Кроме этого ещё был бетонный колодец со скоб-трапом глубиной два метра непонятного назначения.

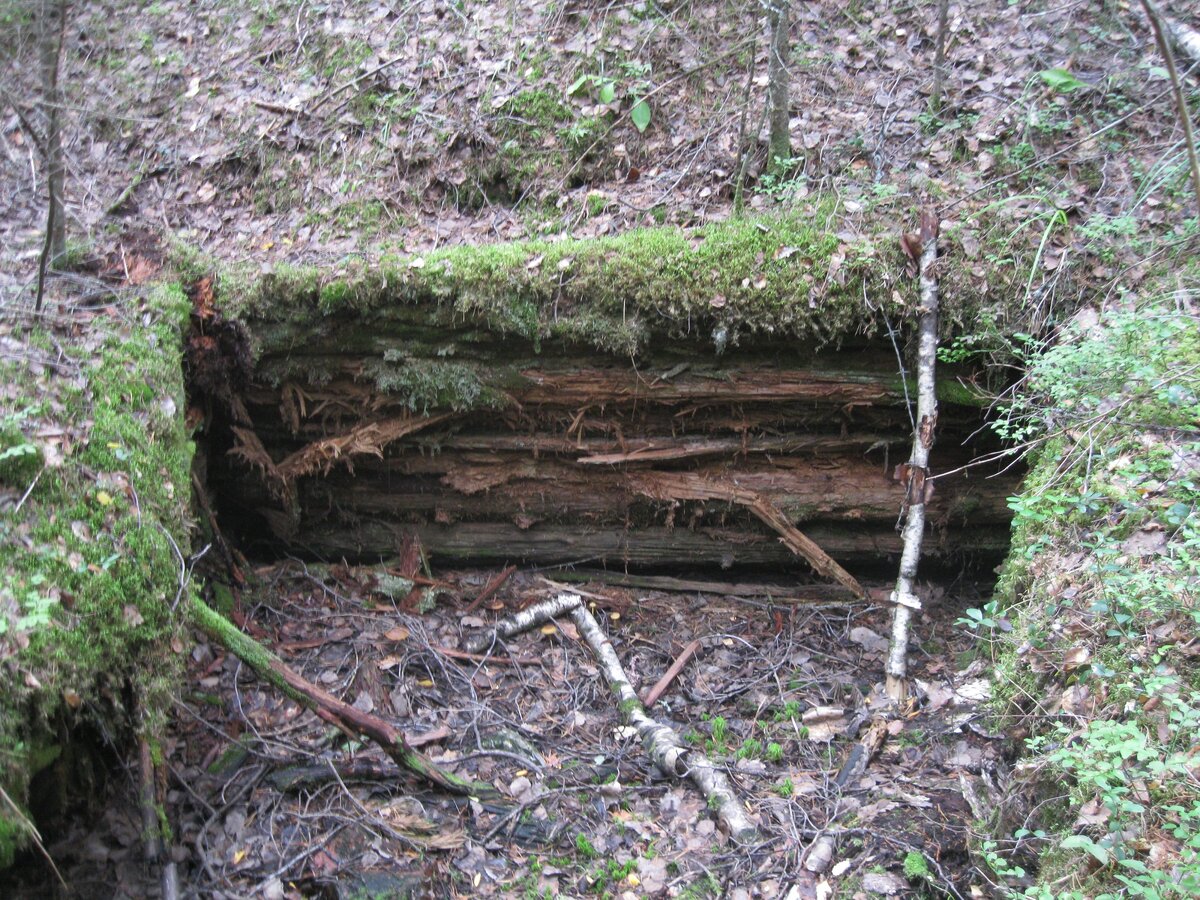

    Такой вот блиндаж и многое другое о чём напишу позднее.

    Последнее редактирование: 27 авг 2019
    Панаев, Димсаныч, Юниор и 8 другим нравится это.
  4. Offline

    Blue Fox Завсегдатай SB

    Регистрация:
    3 мар 2017
    Сообщения:
    249
    Спасибо SB:
    1.106
    Отзывы:
    22
    Страна:
    Russian Federation
    Из:
    Петрозаводск-Питер
    Интересы:
    исследователь
    Очень интересный "листик"! Финны, как известно, раздербанили бронелисты с форта Ино и потом использовали их для строительства ДОТов "линии Маннергейма" на "Карперке". Они применялись в ДОТах нескольких УРов (Инкеля,Суммаярви, Лейпясуо), устанавливаясь пакетами из нескольких бронелистов скреплённых болтами.
    Вот, например, бронелисты на каземате Sj-4 "Поппиуса"
    [​IMG]
    , а вот я нашёл кусок бронелиста у Sj-10
    [​IMG]

    И самое интересное, все листы толщиной 70 мм. Учитывая, что у финнов с бронесталью было не то чтобы совсем хорошо, а даже наоборот, то предполагаю, что сей лист также притарабанен ими с Ино.
    Для стрелковой ячейки больно кучеряво, отсюда следует, что либо его не дотащили туда, где хотели использовать более целесообразно, либо отказались от строительства чего-то более стоящего с его применением.

    Последнее редактирование модератором: 30 авг 2019
    Панаев, Димсаныч, -HUNTER- и 4 другим нравится это.
  5. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.133
    Спасибо SB:
    8.270
    Отзывы:
    262
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Полностью согласен, что это броня с форта Ино или линии М. За это говорит и толщина и технологические отверстия в листе. А вот куда его тащили и зачем, это вопрос. Поставил на карте крестик, где мы нашли этот лист. Здесь заканчиваются финские траншеи, кругом болото. Это только наш тов. Уборевич строил доты на краю болот, а вот финны такого не делали. И на этой высотке больше нет никаких следов долговременных сооружений - обломков бетона, кусков арматуры и пр.

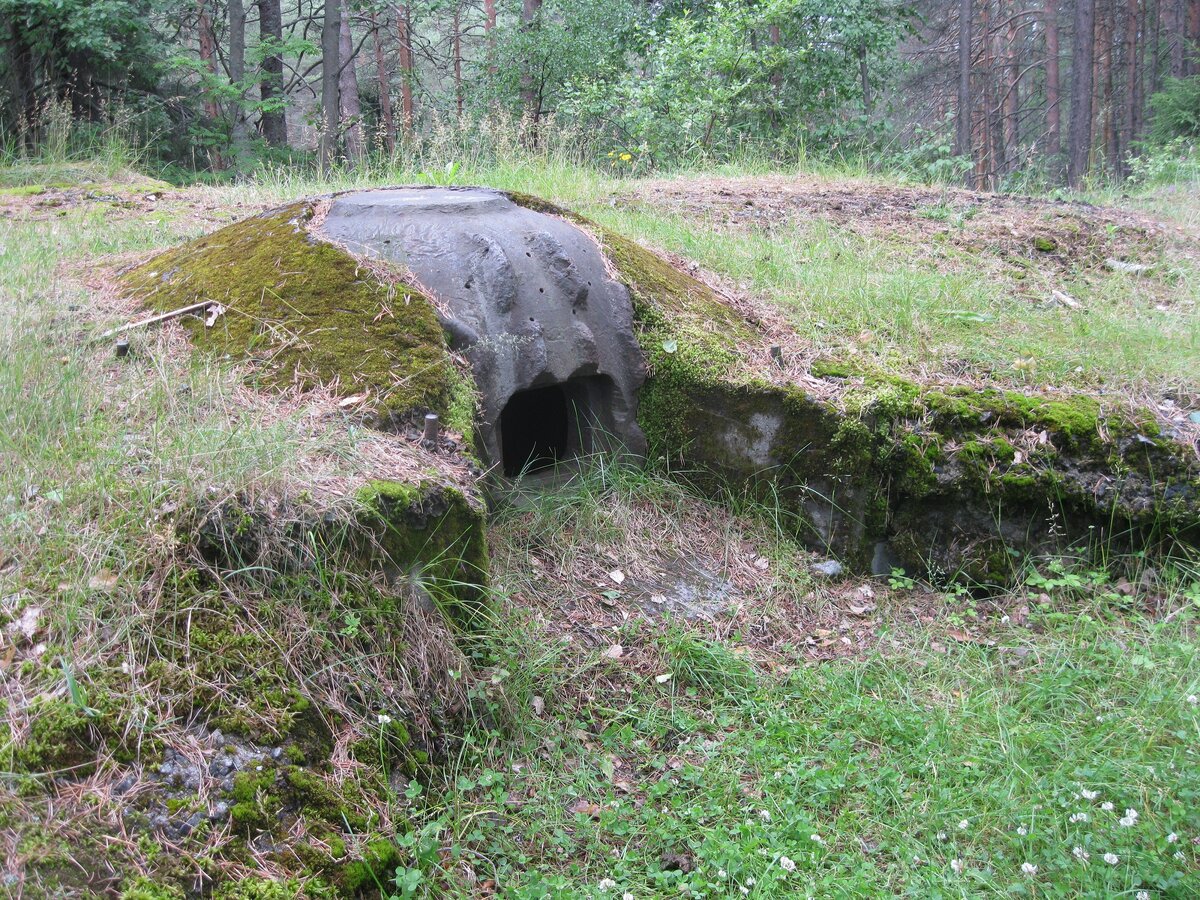

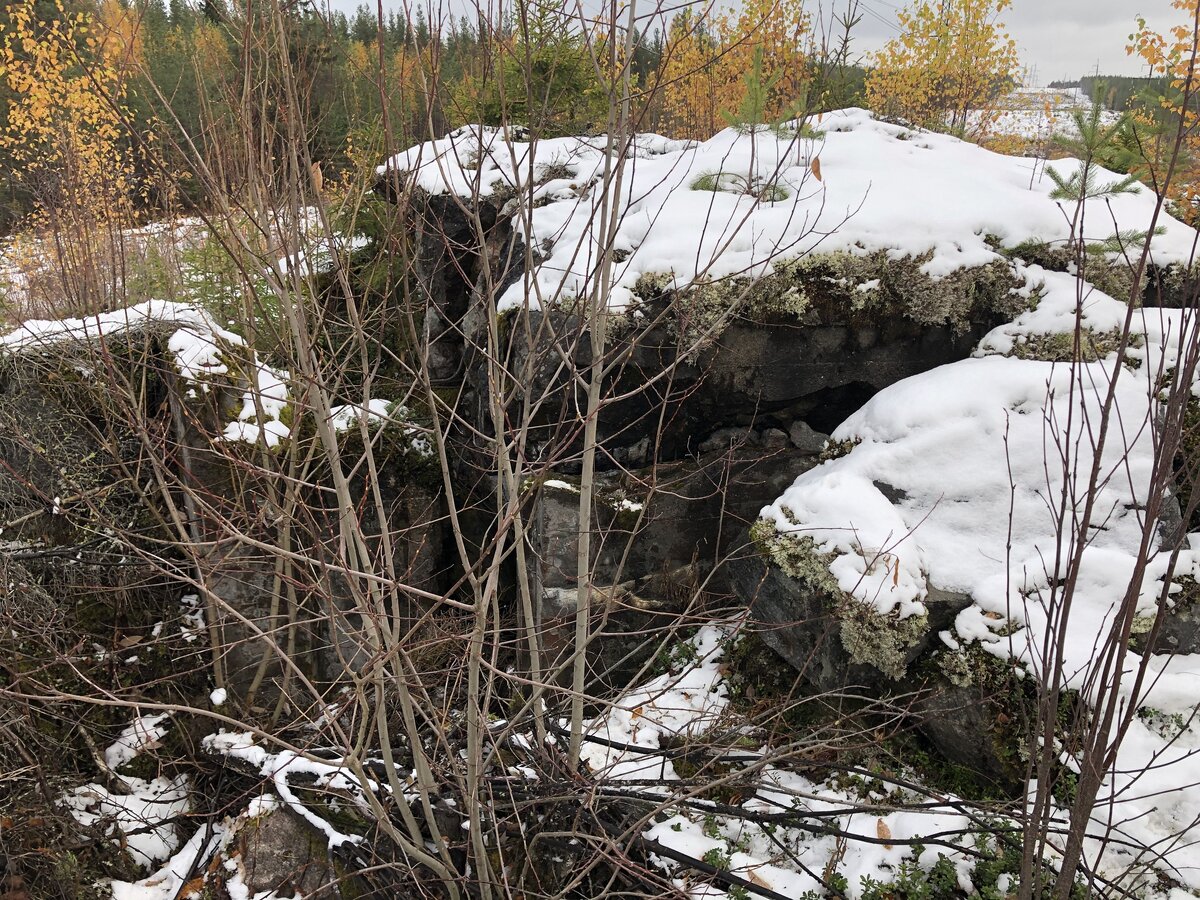

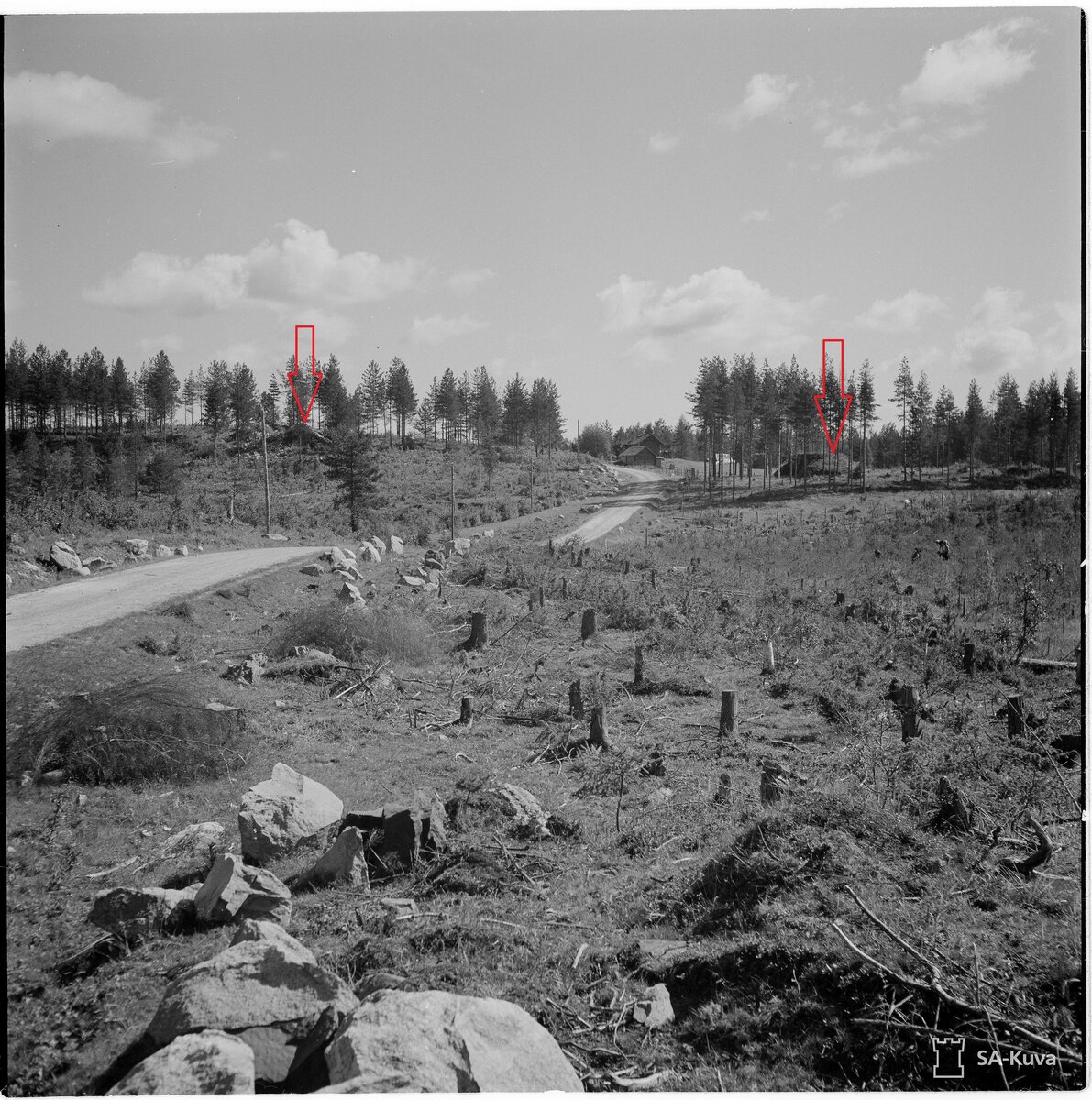

    А вот за дорогой стоят ещё два дота, тоже подорваны, но у них взрывом снесло крыши.

    А ещё проходя по лесу наткнулись на братскую могилу.

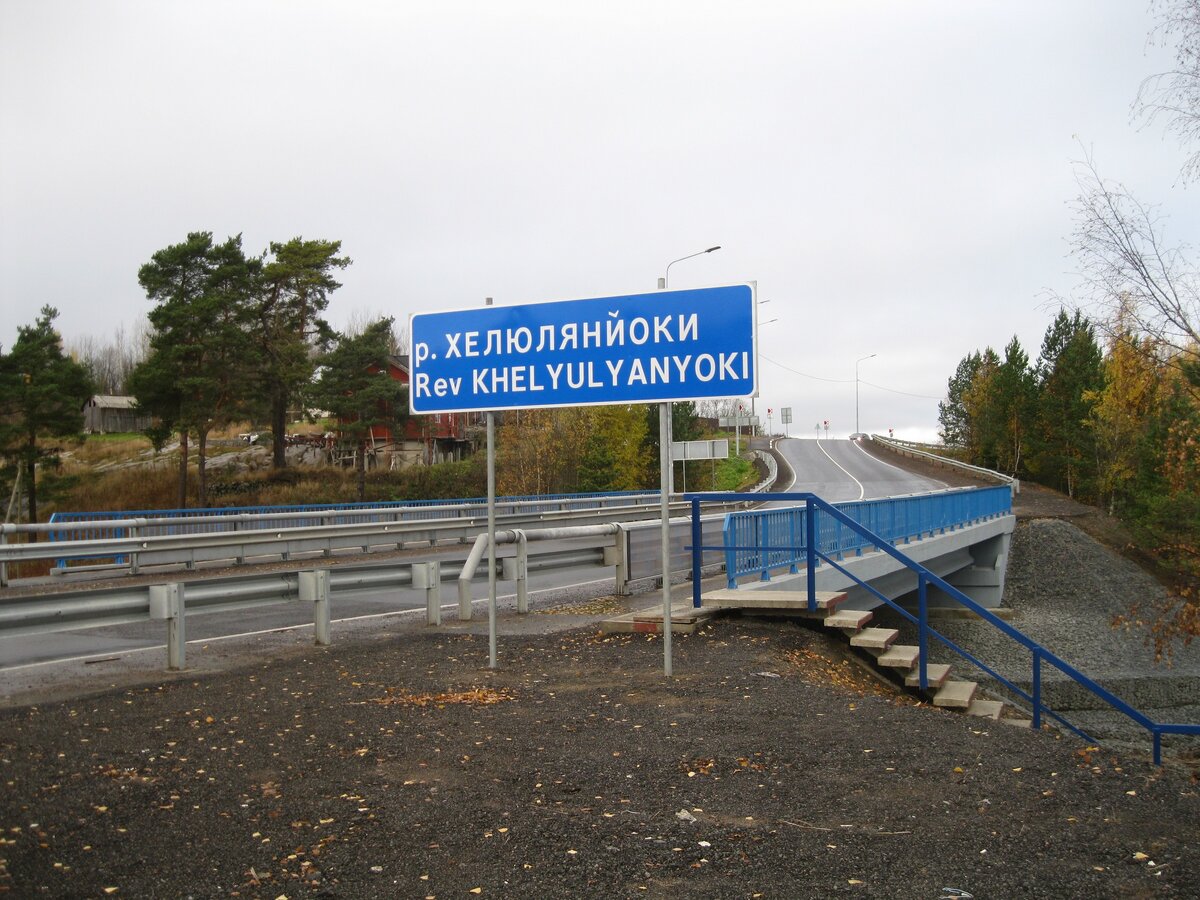

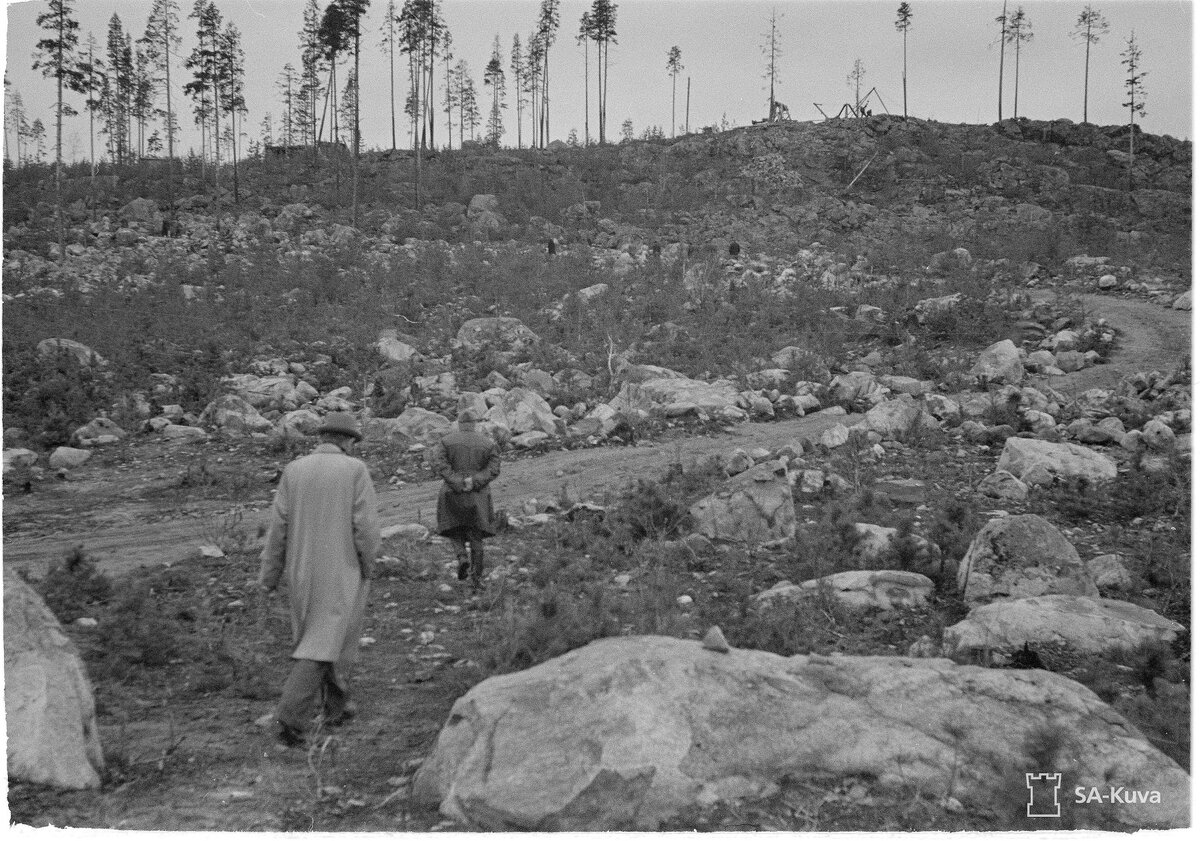

    Эти финские фото сделаны в этих местах. От дорожного указателя до дотов около 10 км, направление Колатсельга.
    sakuva_lg_9476.jpg sakuva_lg_83053.jpg


    Панаев, Димсаныч, -HUNTER- и 5 другим нравится это.
  6. Offline

    aarik Фельдфебель

    Регистрация:
    4 июн 2018
    Сообщения:
    35
    Спасибо SB:
    445
    Отзывы:
    62
    Страна:
    Russian Federation
    Из:
    Петрозаводск
    Интересы:
    фортификация

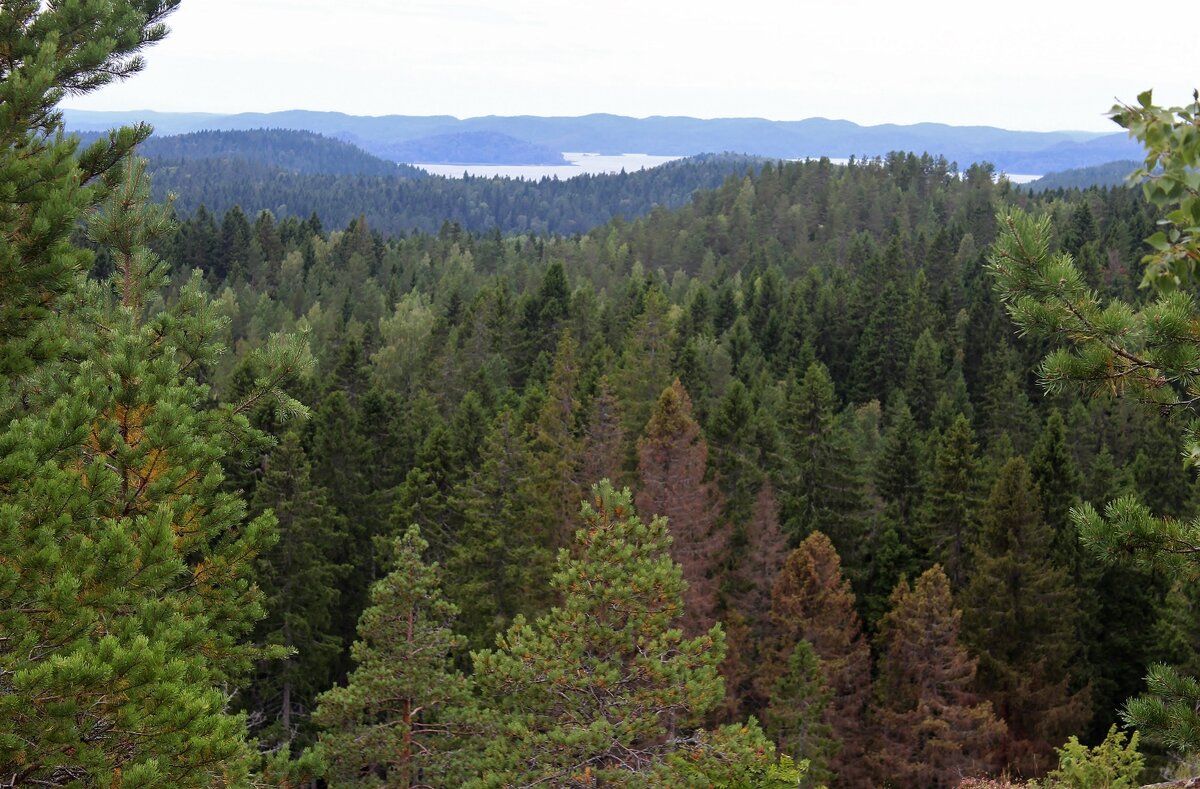

    Hiidenvuori- "Гора лешего". Вид от туда, действительно. замечательный, в любую погоду и в любое время года. Нам с погодой не очень повезло, но могло быть и хуже). IMG_0780 (1500x1000) — копия.jpg IMG_0721 (1500x863) — копия.jpg IMG_0726 (1500x883) — копия.jpg IMG_0736 (1500x986) — копия.jpg
    Сообщения объединены, 2 сен 2019, время первого редактирования 2 сен 2019
    Но финам этот вид , наверно, не интересовал.Им понравился был обзор на пол Ладоги. IMG_0785 (1500x976) — копия.jpg IMG_0727 (1500x998) — копия.jpg
    Сообщения объединены, 2 сен 2019
    Даже Валаам виден, а до него 42 км. IMG_0746 (1500x987) — копия.jpg
    Сообщения объединены, 2 сен 2019
    По этому они и соорудили здесь наблюдательный пункт, (как я его назову). или " пункт корректировки огня береговых батарей".
    Сообщения объединены, 2 сен 2019

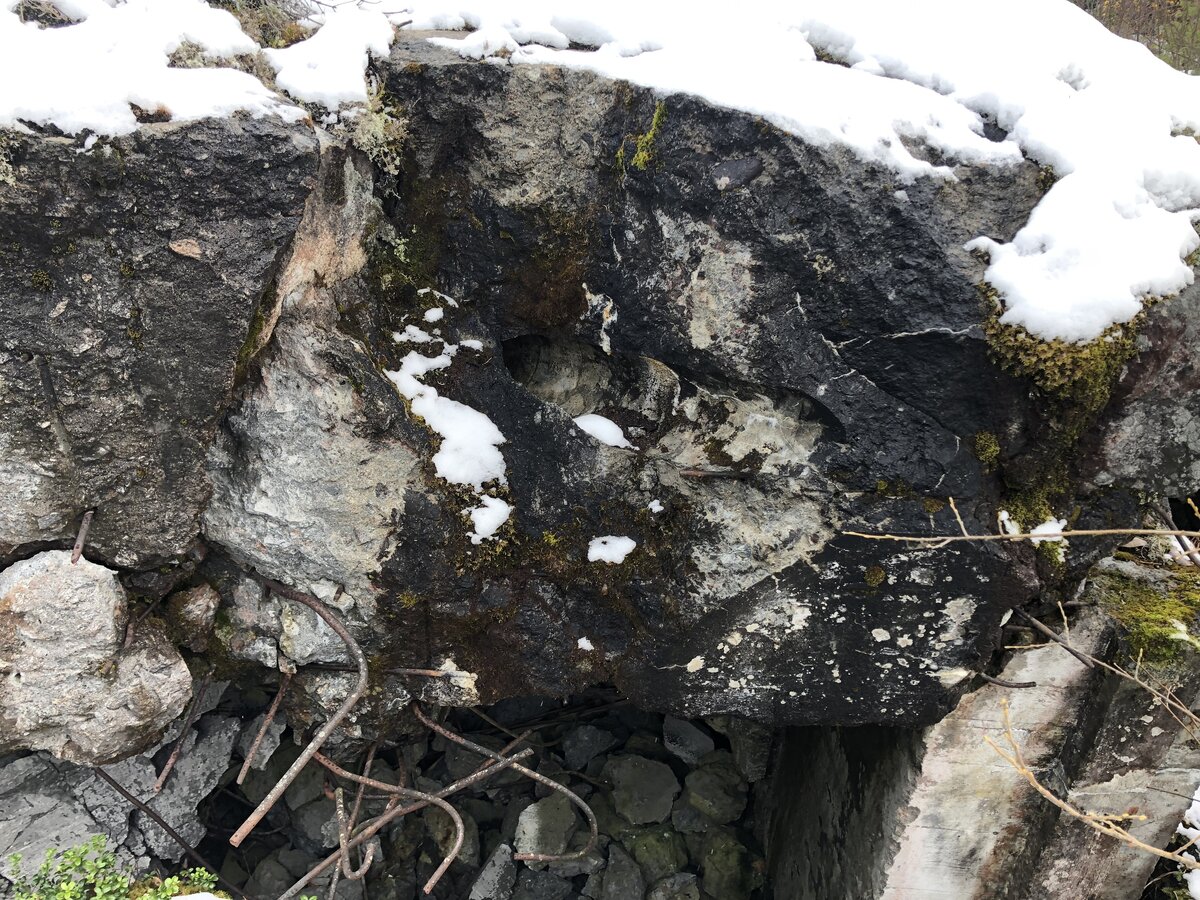

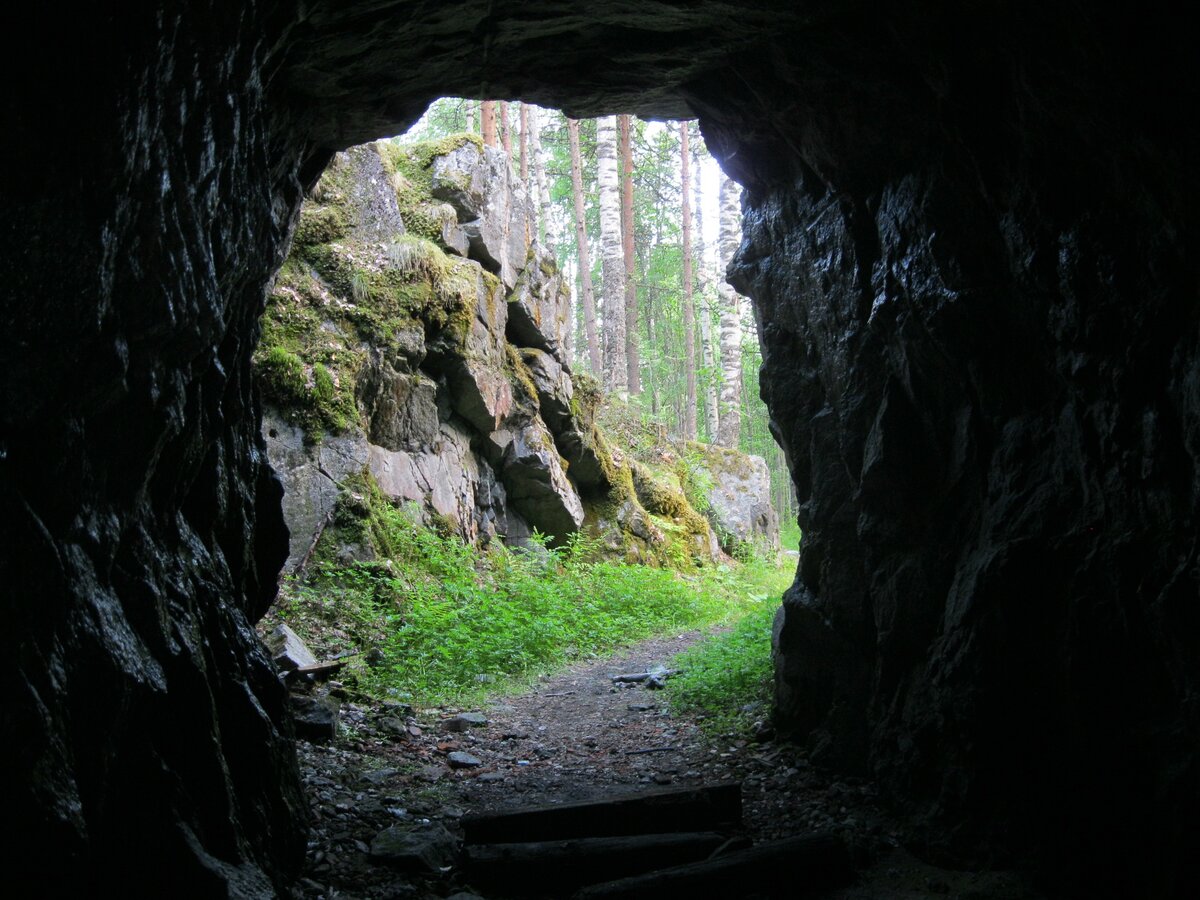

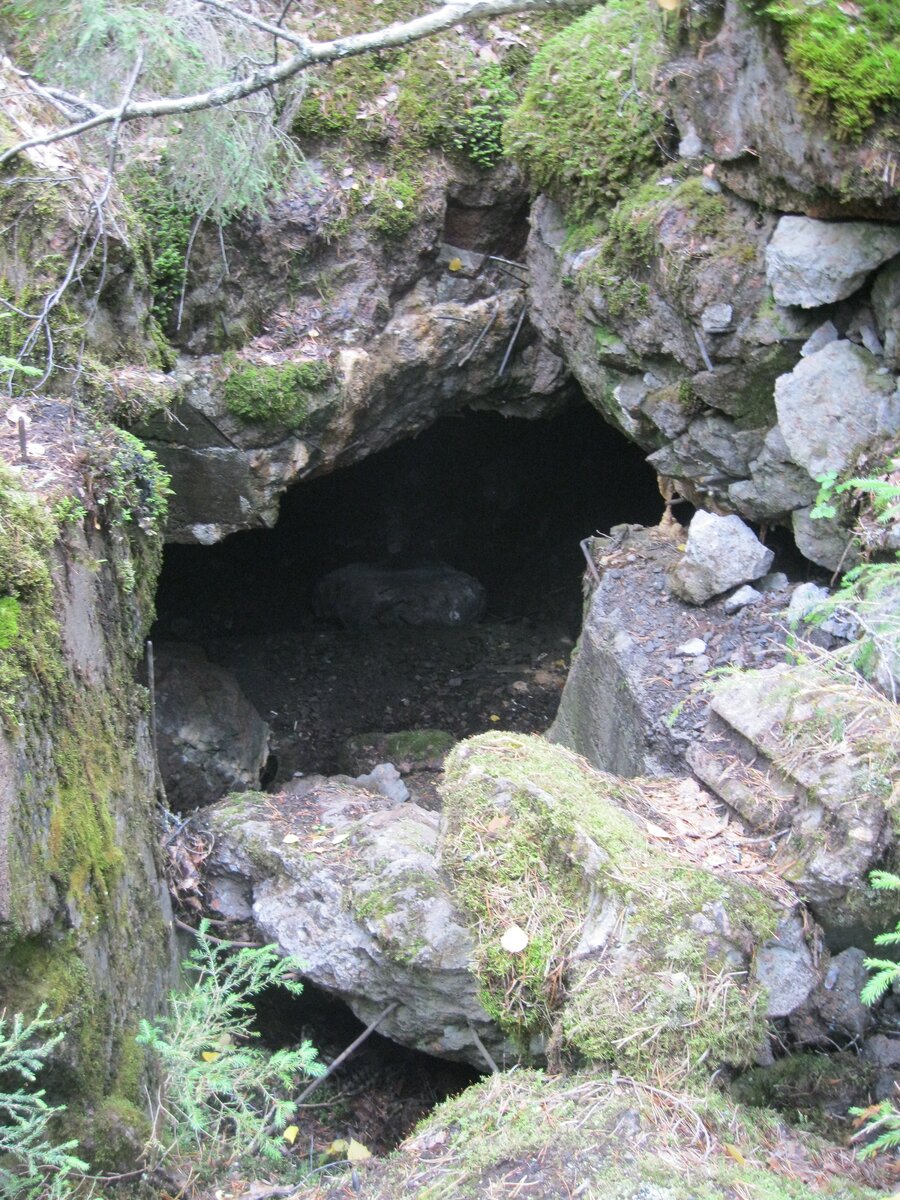

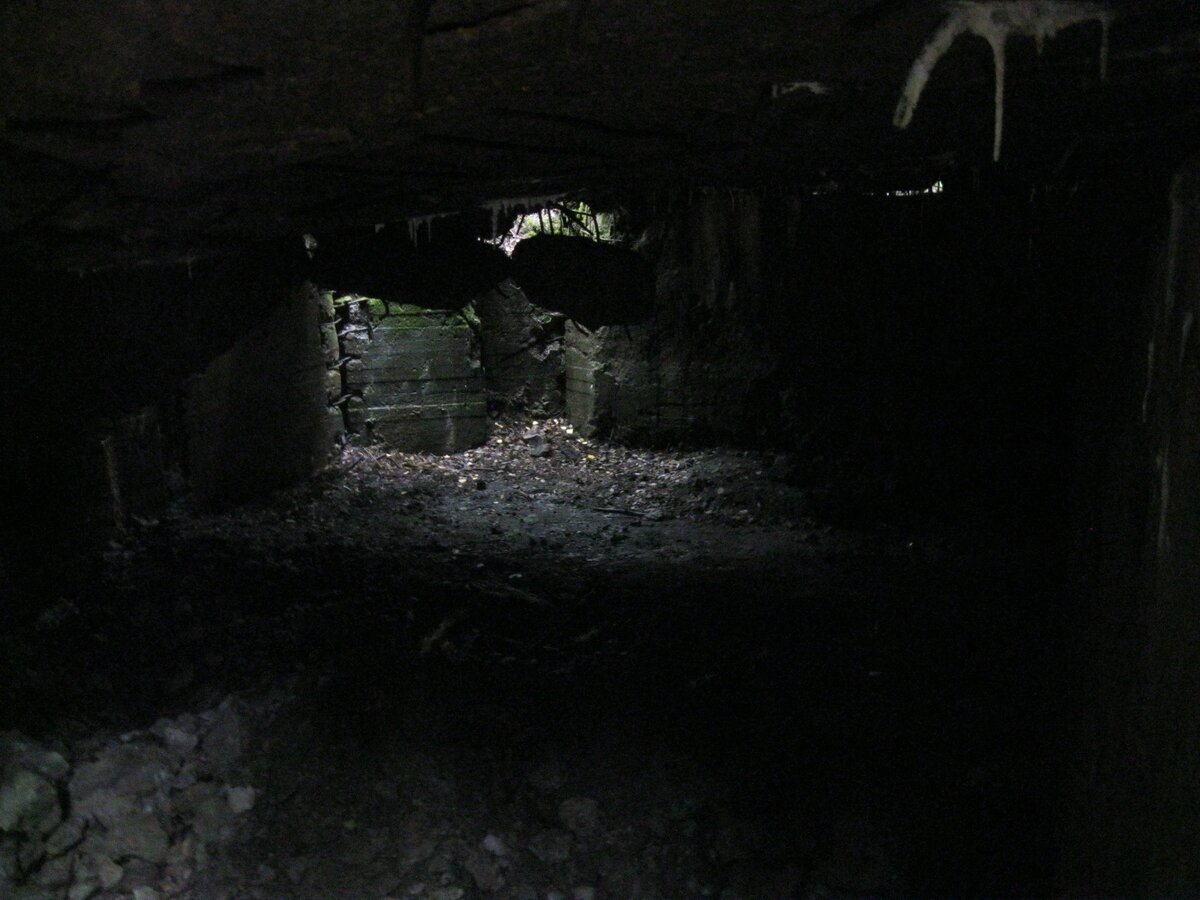

    Это вырубленная в скале небольшая (метров 30-40 кв/м) пещерка, с вертикальным выходом на вершину горы. IMG_0765 (1500x1000) — копия.jpg IMG_0732 (993x1500) — копия.jpg IMG_0733 (1500x1048) — копия.jpg IMG_0748 (1500x1000) — копия.jpg IMG_0751 (1500x1000) — копия.jpg IMG_0760 (1500x981) — копия.jpg
    Сообщения объединены, 2 сен 2019
    Сообщения объединены, 2 сен 2019
    Наскальные письмена. Кто-то видел здесь надпись- JFK 16.2.40. Но так она выглядит сейчас. LT- наверно более позднее творчество. IMG_0769 (1500x1000) — копия.jpg IMG_0758 (1500x975) — копия.jpg
    Сообщения объединены, 2 сен 2019
    И трудный спуск. IMG_0801 (1500x1000).jpg IMG_0747 (1500x730) — копия.jpg

    Последние данные обновления репутации:
    -HUNTER-: 1 пункт 2 сен 2019
    Blue Fox: 1 пункт (За отличные фото и интерес к теме :)) 2 сен 2019
    Панаев: 1 пункт (Молодцы мужики!!!!) 13 сен 2019
    Последнее редактирование модератором: 4 сен 2019
    Панаев, Димсаныч, Vovan171 и 7 другим нравится это.
  7. Offline

    Blue Fox Завсегдатай SB

    Регистрация:
    3 мар 2017
    Сообщения:
    249
    Спасибо SB:
    1.106
    Отзывы:
    22
    Страна:
    Russian Federation
    Из:
    Петрозаводск-Питер
    Интересы:
    исследователь
    Дальномерный пост просто шикарнейший, для наведения береговых батарей.

    Юниор нравится это.
  8. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.133
    Спасибо SB:
    8.270
    Отзывы:
    262
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

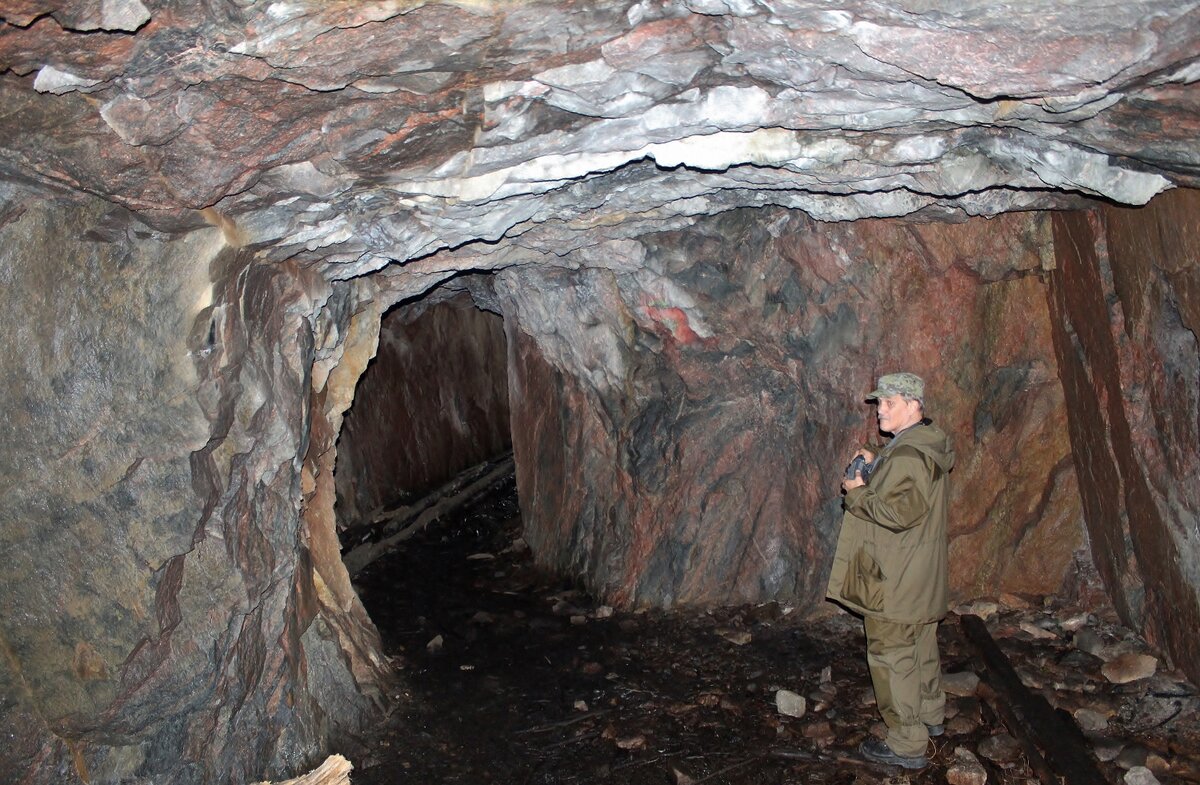

    Размеры пещеры немного побольше, 50-60 кв.м., длина 9м, ширина 6м. а поскольку это неправильный квадрат, то и площадь немного гуляет. Высота пещеры в пределах 3-3,3 метра. Коридор (потерна) имеет длину 12 метров, ширину 1,7 м, высоту 2 метра.

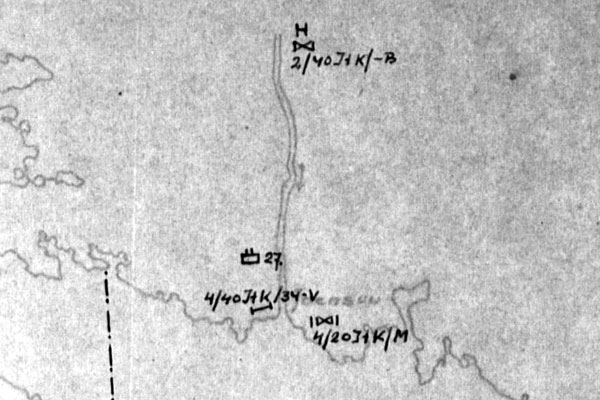

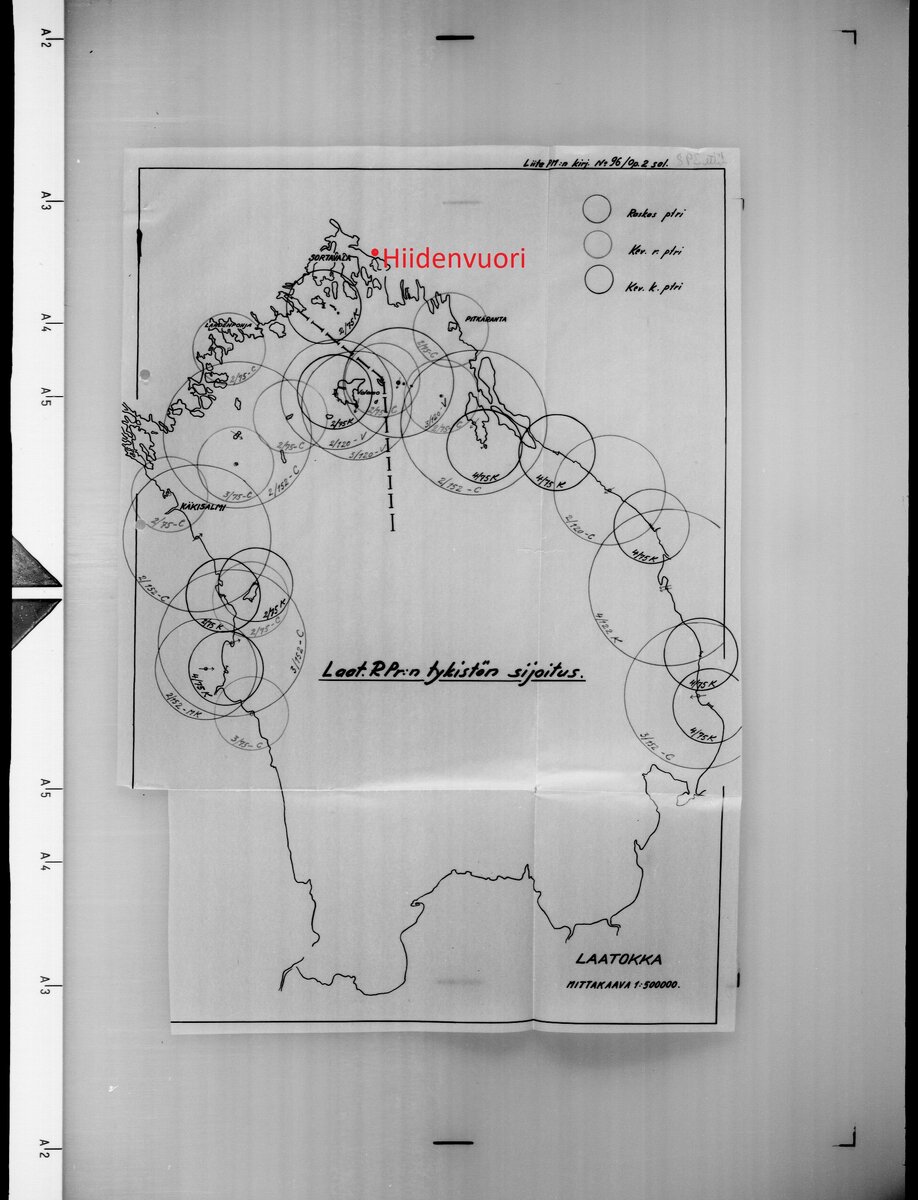

    После того как первый раз поднялся на гору стал искать информацию по этому бункеру. Пока только точно известно что вырублен он был в 1922 году. На этом рисунке в районе горы указан значок и цифра 27, что сие означает непонятно.

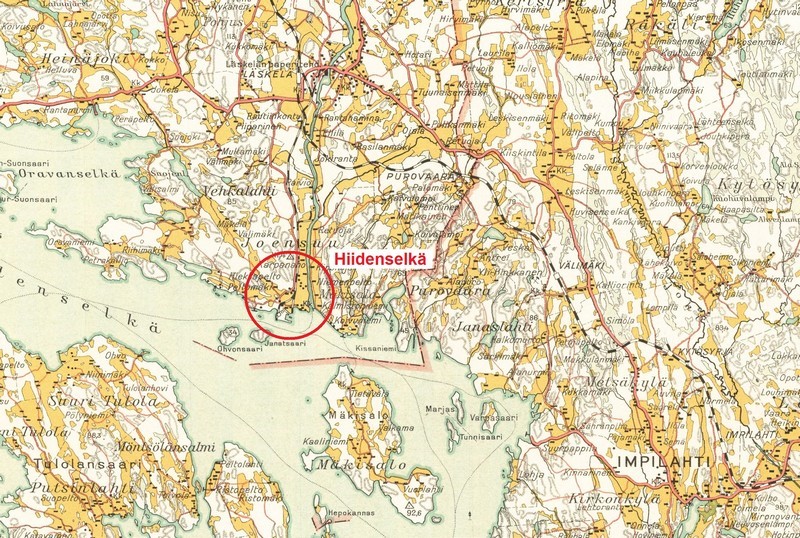

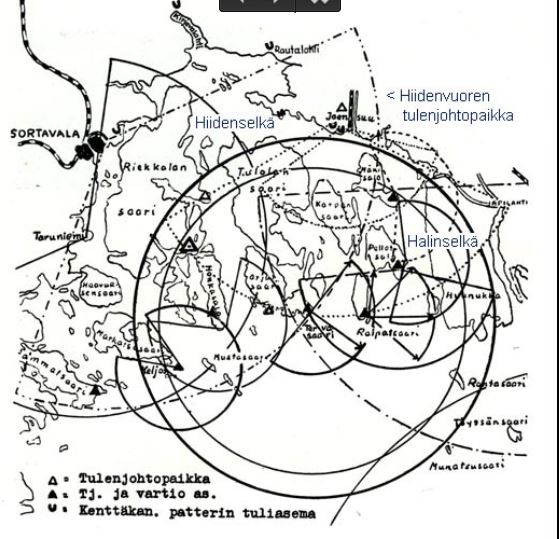

    И ещё надергал с финских сайтов карт и схем :)



    Последние данные обновления репутации:
    Юниор: 1 пункт (За нужные исследования!) 3 сен 2019
    Последнее редактирование: 3 сен 2019
    Панаев, Димсаныч, Vovan171 и 6 другим нравится это.
  9. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.133
    Спасибо SB:
    8.270
    Отзывы:
    262
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

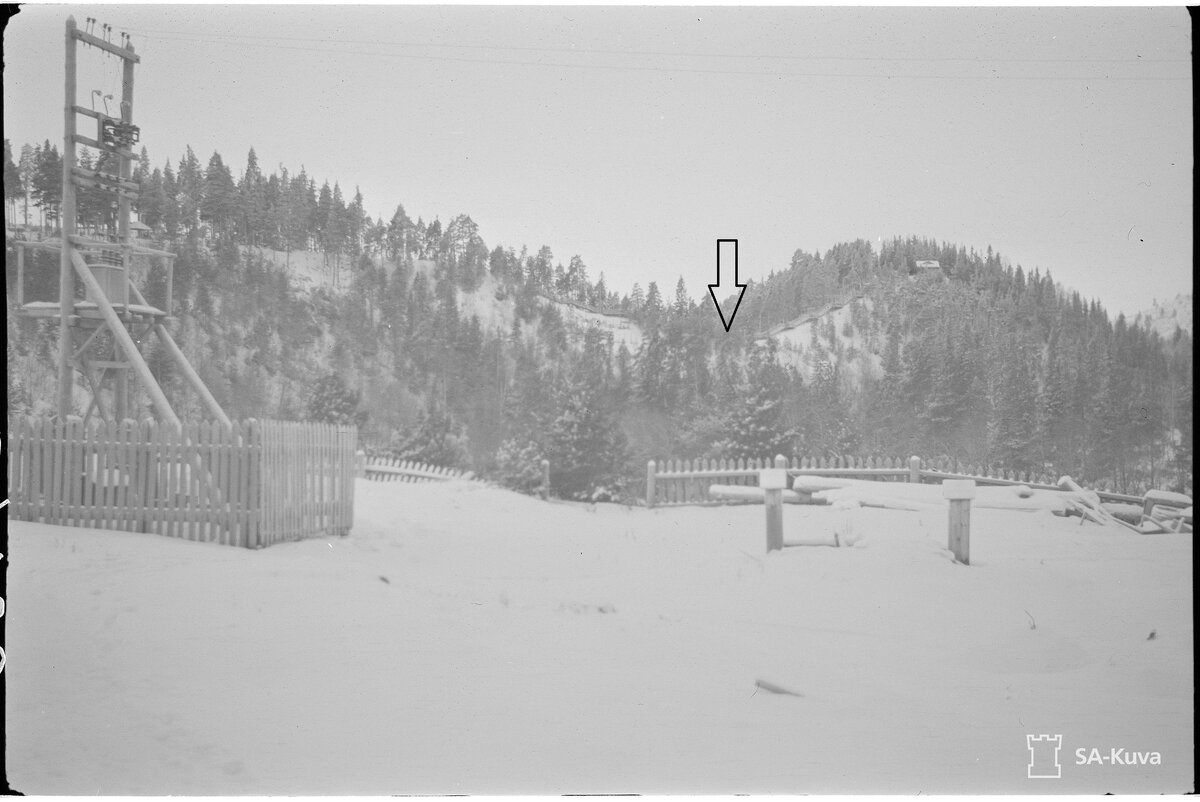

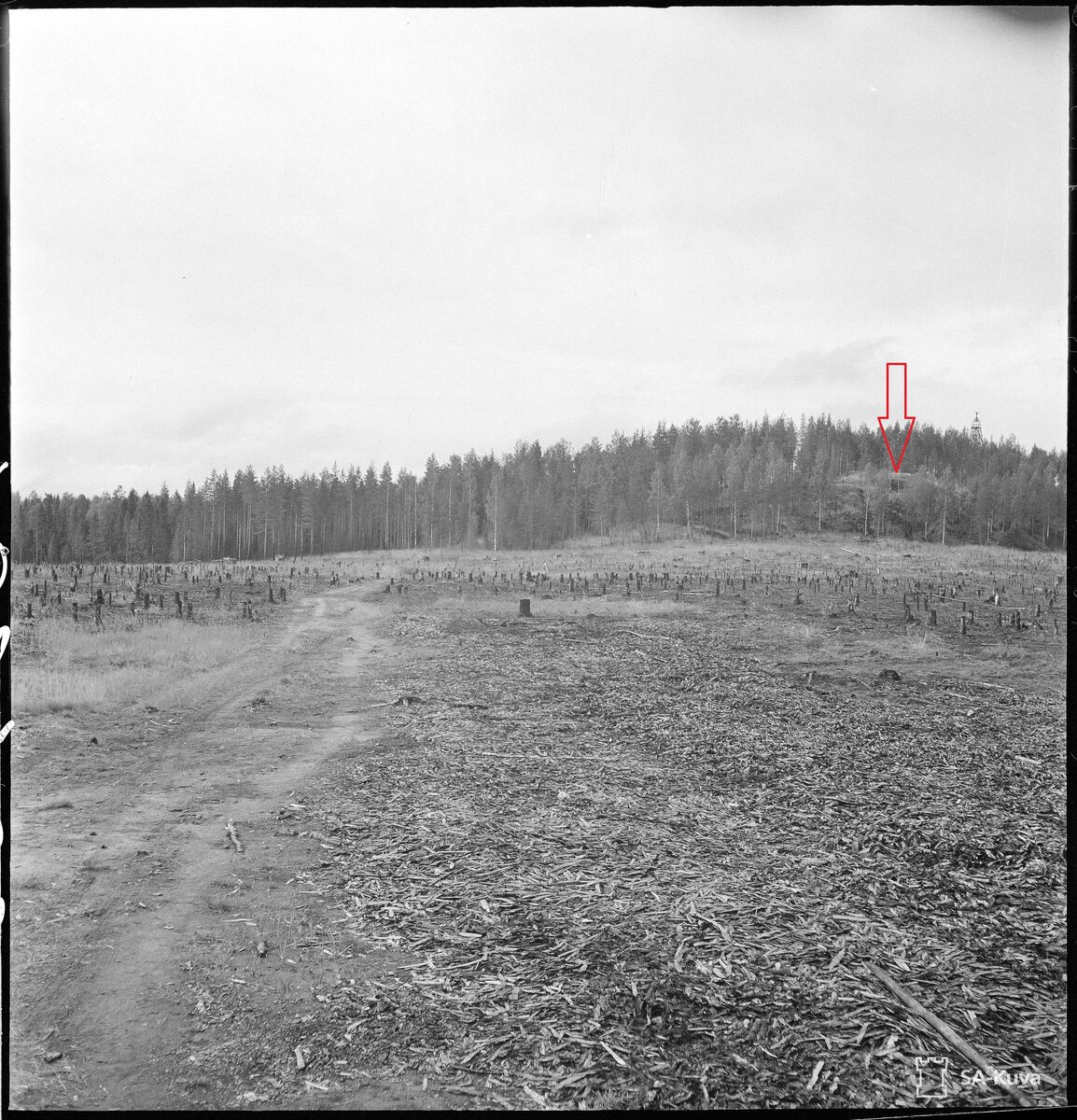

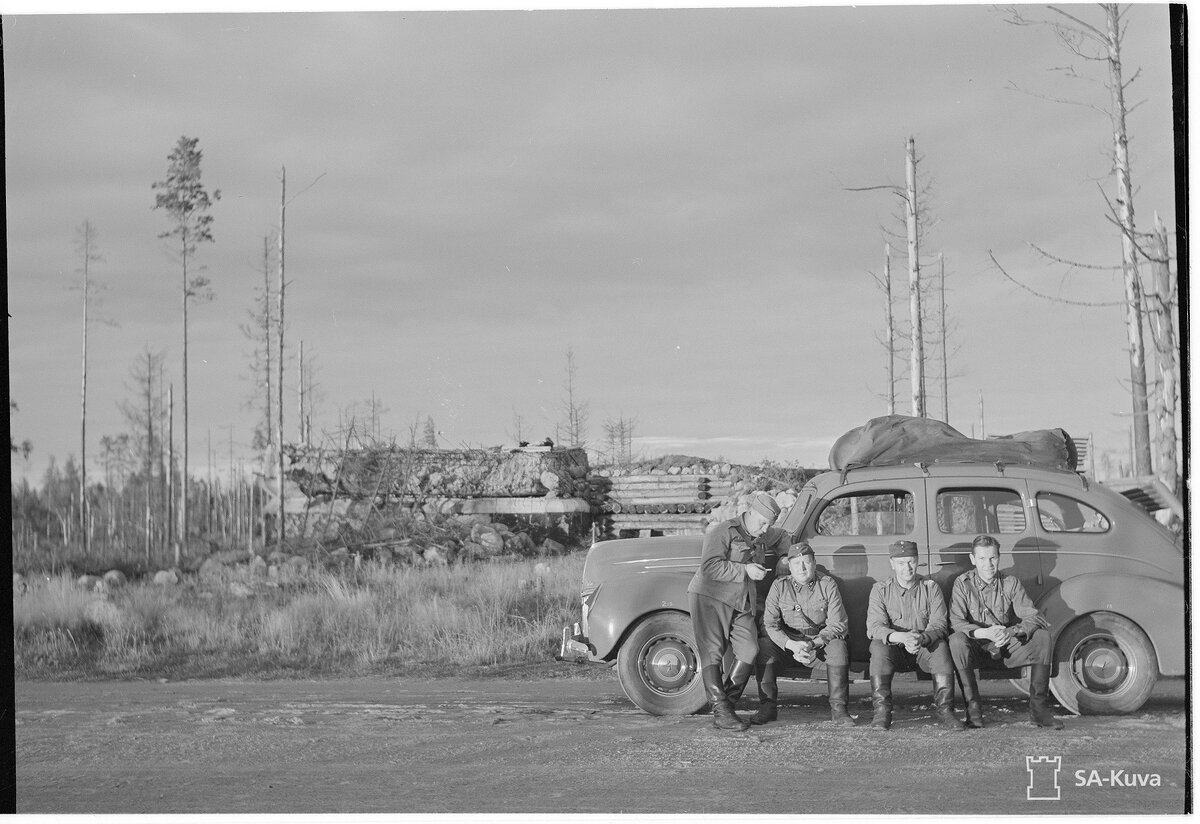

    Дмитрий, твой комментарий сподвигнул меня :) пошерстить в финских архивах. И вот нашел ещё пару снимков этого дота - дзота.

    Панаев, Димсаныч, Юниор и 3 другим нравится это.
  10. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.133
    Спасибо SB:
    8.270
    Отзывы:
    262
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    И снова (по горячим следам :)) вернусь к этой бронеплите

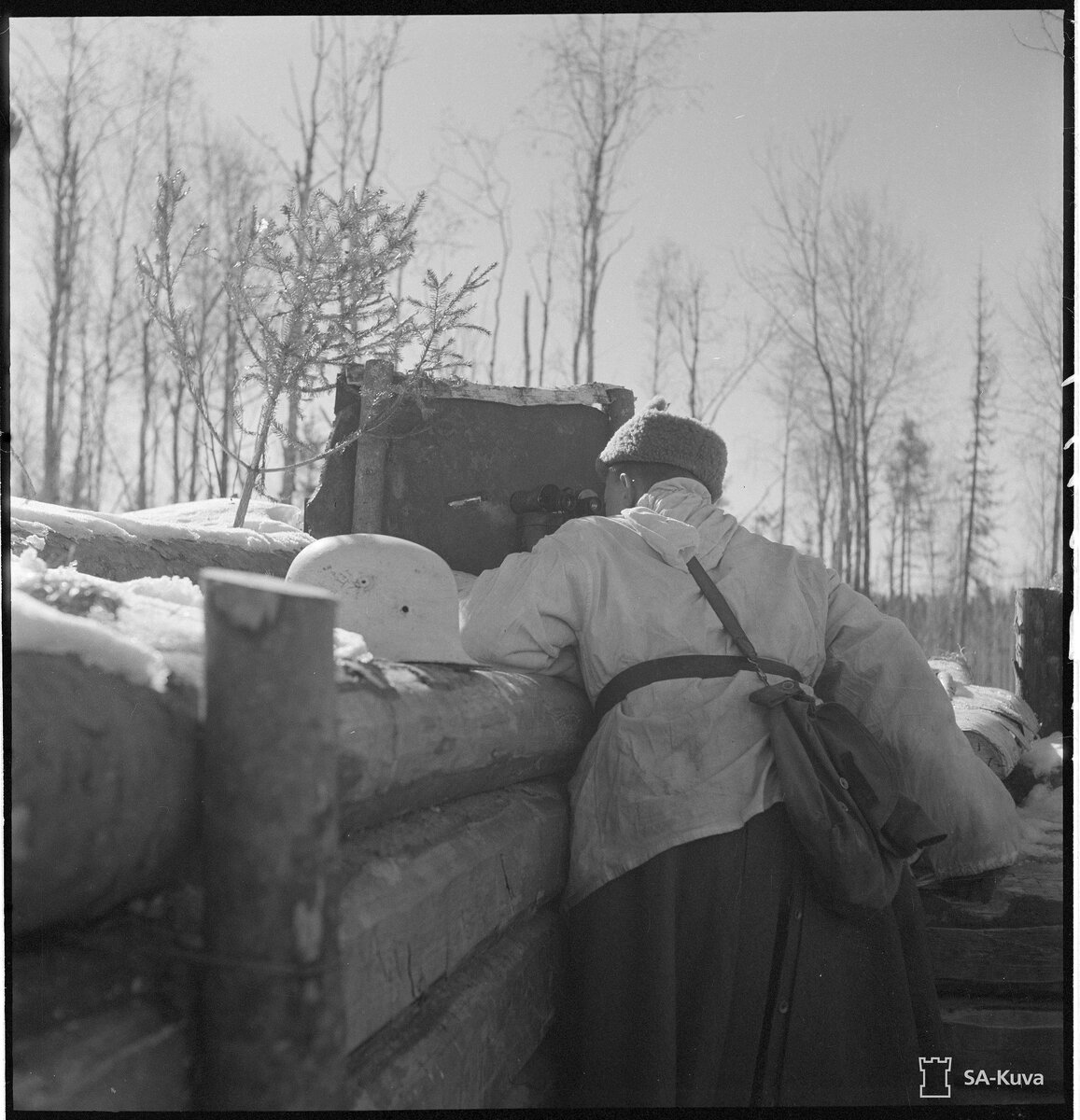

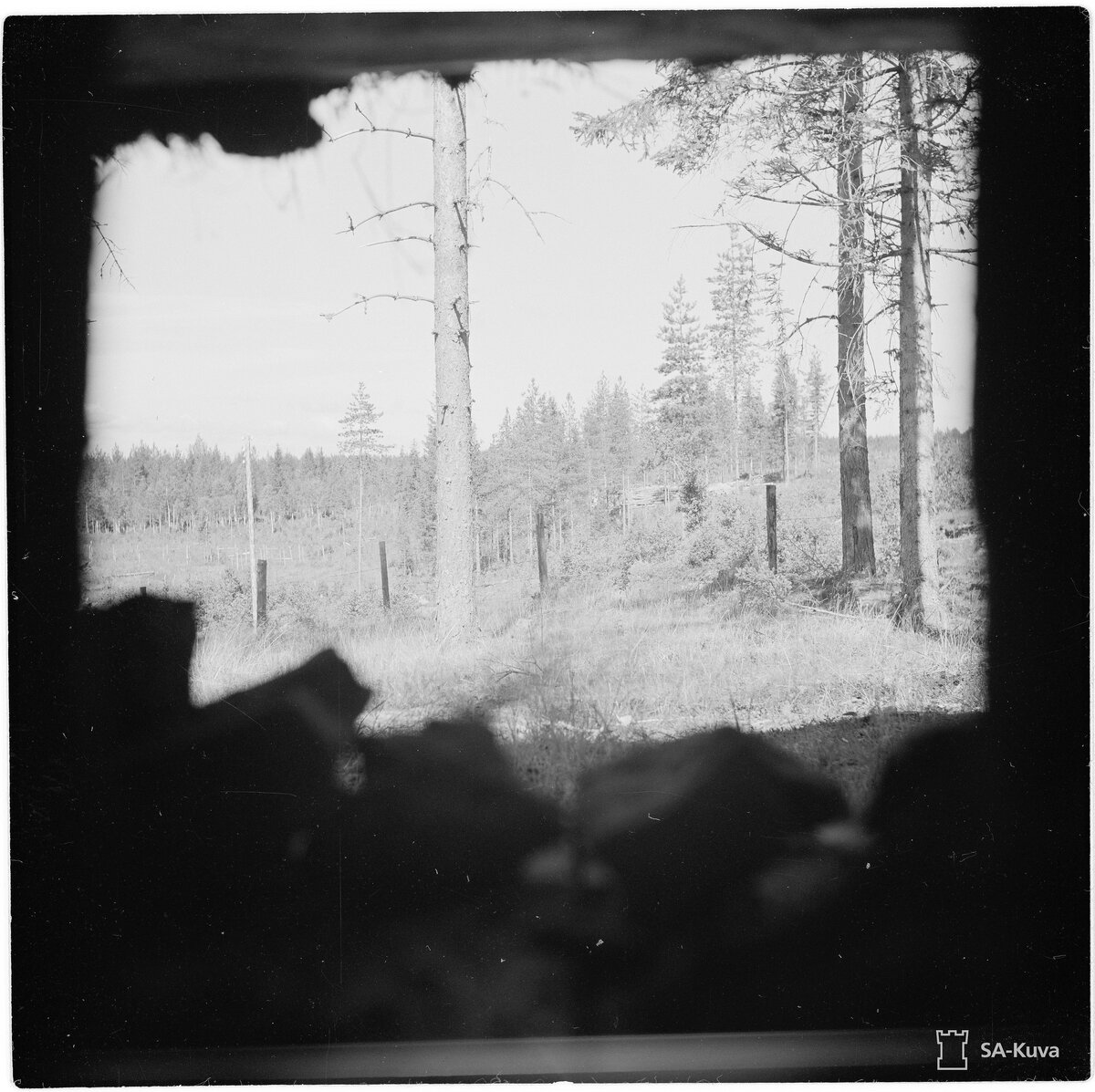

    В финском архиве есть снимок сделанный на Свири, подписан как - "отверстие в броневом листе позволяет наблюдать за русскими."
    Видимо и найденный нами кусок брони служил для тех же целей.

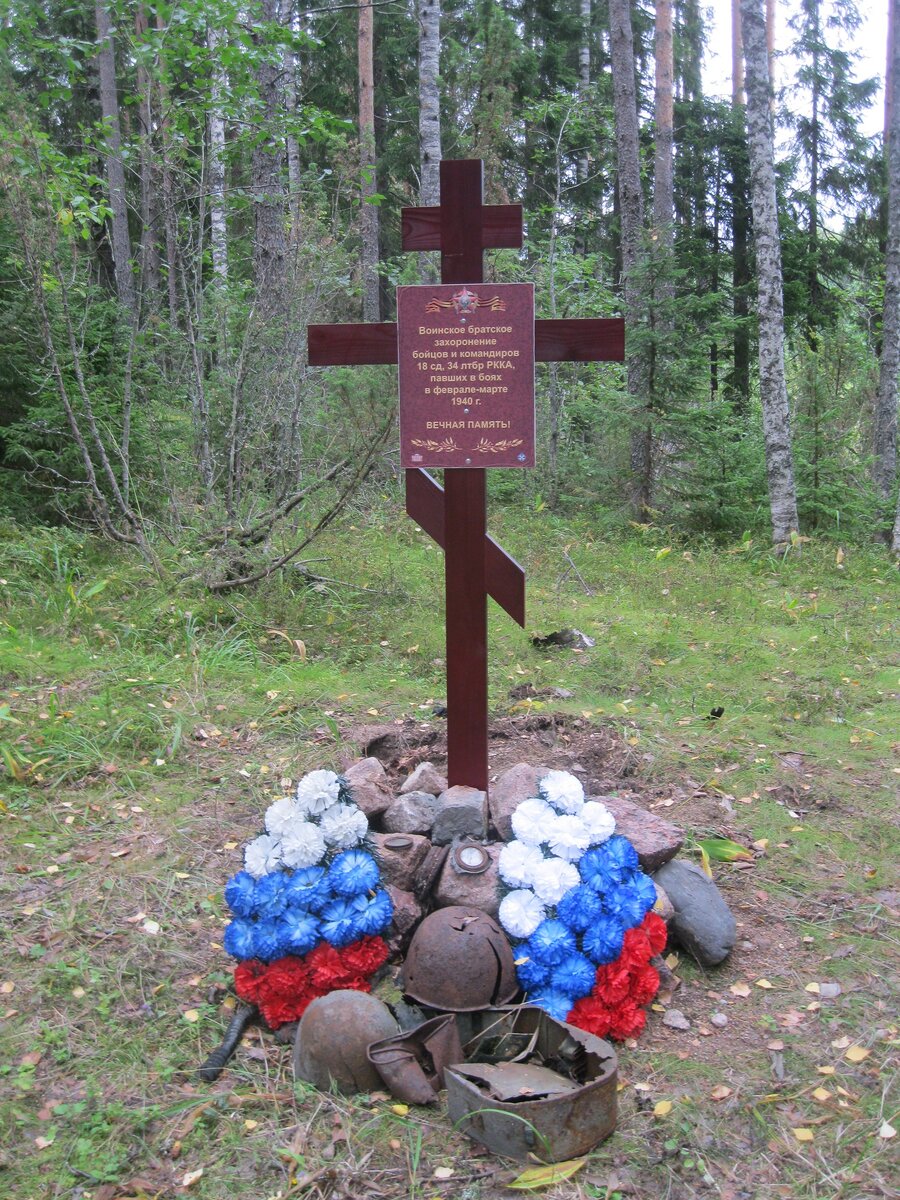

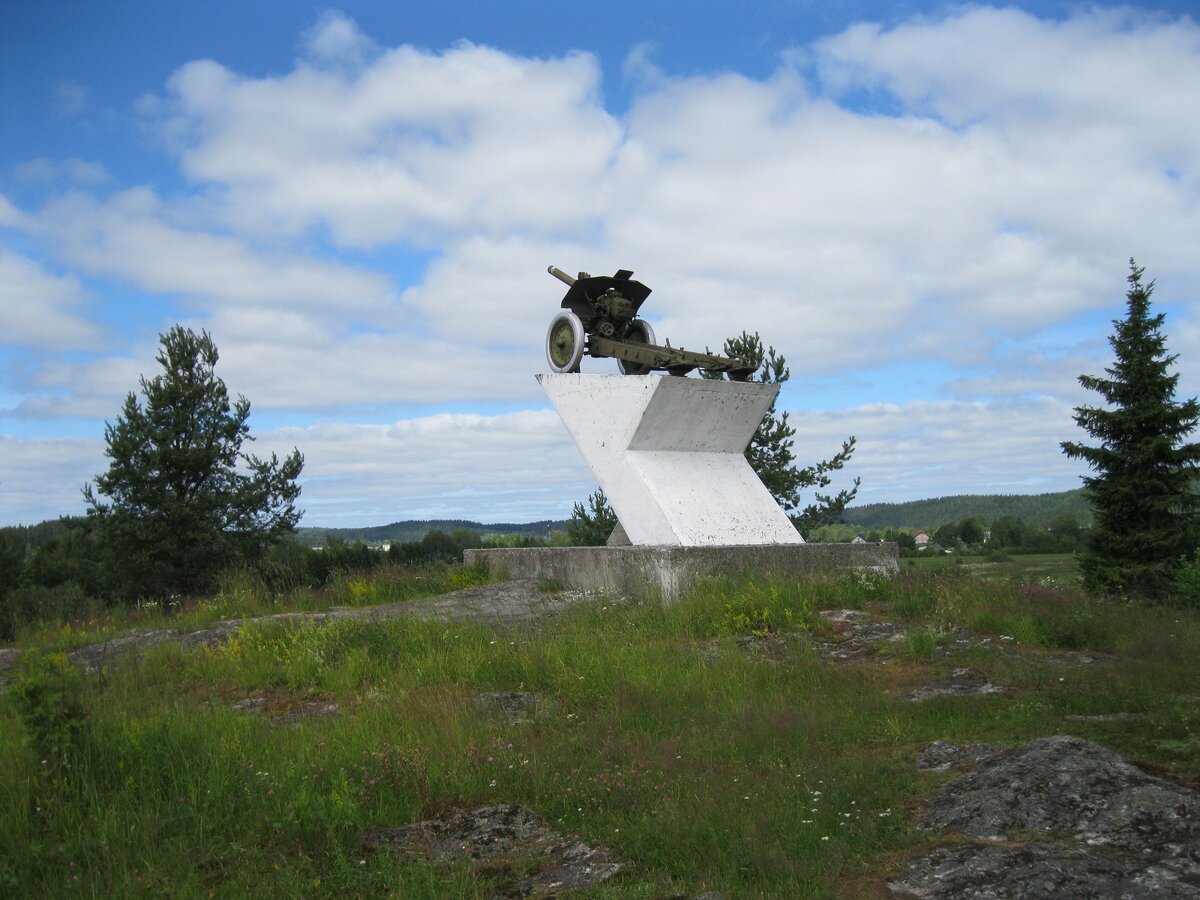

    А если от этого места пойти через лес по прямой, то через километр мы подойдем к памятнику
    IMG_4840.JPG IMG_4841.JPG

  11. Offline

    Blue Fox Завсегдатай SB

    Регистрация:
    3 мар 2017
    Сообщения:
    249
    Спасибо SB:
    1.106
    Отзывы:
    22
    Страна:
    Russian Federation
    Из:
    Петрозаводск-Питер
    Интересы:
    исследователь
    Этот кусок визуально кажется тоньше 70 мм ( особенно если сравнивать с диаметром столбиков из сосенок на которые он опирается ). Рискну предположить, что это может быть и просто кусок котельного железа от паровозного котла или " забуржуенный " со стройки Свирской ГЭС кусок металлоизоляции и прочего. [​IMG] Смущает также прорубленная-прорезанная наблюдательная щель. Она явно сделана достаточно небрежно ( не горизонтально прежде всего), по сравнению с аналогичными у бронелистов в ДОТах.

    -HUNTER-, Панаев и vadimir нравится это.
  12. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.133
    Спасибо SB:
    8.270
    Отзывы:
    262
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Снова выкладываю это фото, теперь могу дать по нему полную информацию.
    На снимке президент Финляндии Ристо Рюти и командир 5 пехотной дивизии полковник Eino Rafael Koskimies.
    Фото сделано в октябре 1941 года в одном из дотов на линии Ханко (linia H)

    Vovan171, Blue Fox, -HUNTER- и ещё 1-му нравится это.
