    Зяблик, Спасибо, интересная хроника. Вечерком спокойно просмотрю.

    Юниор нравится это.
  2. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

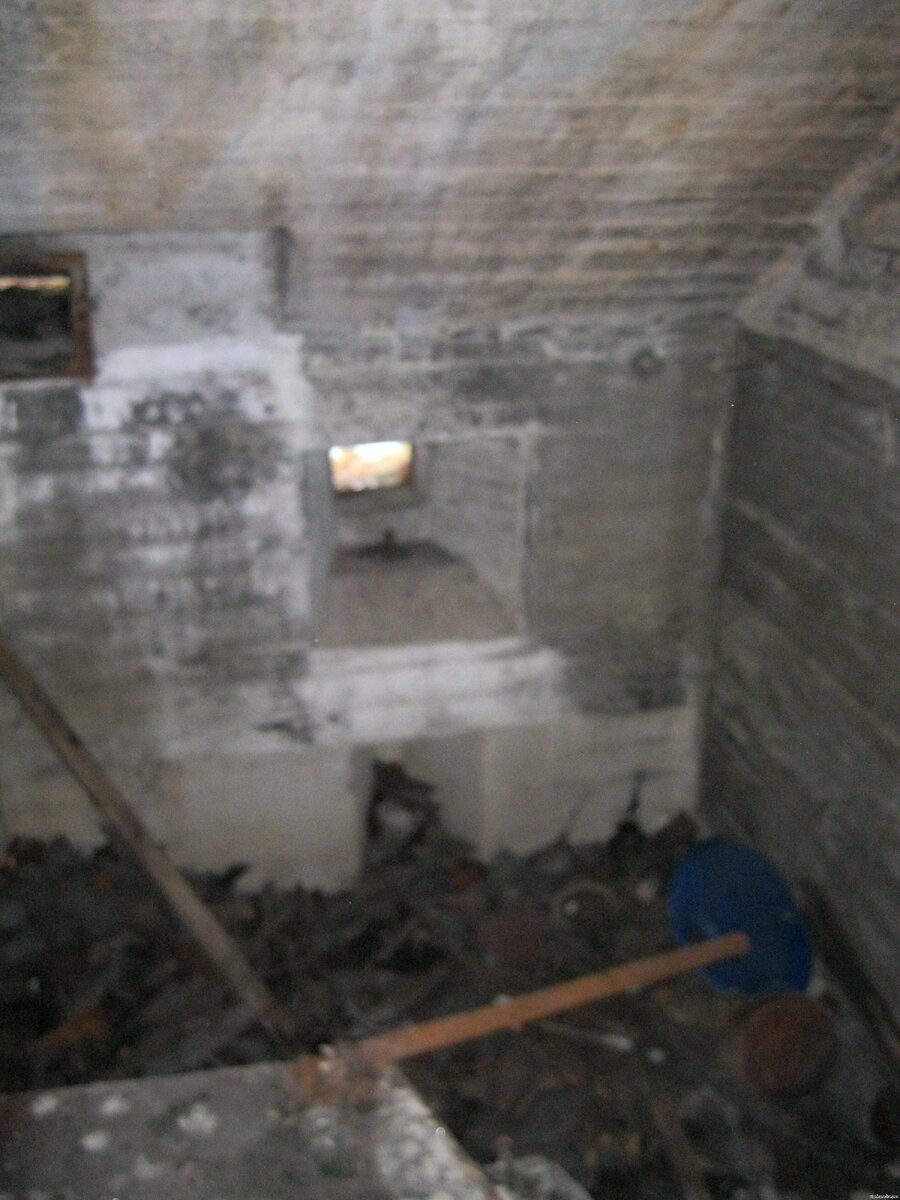

    Финский КНП, видимо координировал работу пушечного и пулеметного дотов на горе Лысуха. Состоит из двух помещений площадью 6-7 кв.м. каждое. Вторая комната была оборудована наблюдательным бронеколпаком. Сейчас от него осталось только основание и крепежные болты. Ищу фото такого бронеколпака в финском архиве, но пока безрезультатно. Круглые колпаки есть, а вот такой прямоугольный не попадается. 4c7c32319b4bffd5ac1a9290dfc8026d.jpg 14a31981f09307df29f9814a91d2e400.jpg 6624bbb75ba957bb0b2b8550687a045a.jpg 7972ac76c2523f58c7e1542fe1780889.jpg

    Последнее редактирование: 10 апр 2015
  3. Offline

    Зяблик Команда форума

    Регистрация:
    21 дек 2014
    Сообщения:
    2.247
    Спасибо SB:
    6.586
    Отзывы:
    194
    Страна:
    Russian Federation
    Из:
    ЦАО
    Интересы:
    Поиск, автотуризм
    Еще пара сооружений из под Выборга.
    Бетонированные ходы сообщений и укрытие для личного состава.

    evgen_spb, Сан Саныч, Dr.Wood и 4 другим нравится это.
  4. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Если из под Выборга, то видимо это линия VKT (VKT-asema) Там я не был, далековато. И у нас в Карелии сохранность дотов на порядок выше. Но все равно постараюсь добраться до этих мест. Пока в вашей стороне дошел только до линии Маннергейма. Этим летом в планах доты КаУРа, это не считая местных выездов.

    Юниор и Зяблик нравится это.
  5. Offline

    Зяблик Команда форума

    Регистрация:
    21 дек 2014
    Сообщения:
    2.247
    Спасибо SB:
    6.586
    Отзывы:
    194
    Страна:
    Russian Federation
    Из:
    ЦАО
    Интересы:
    Поиск, автотуризм
    Будет желание черкни, под Выборгом много чего осталось, я там достаточно часто бываю.

    Юниор нравится это.
  6. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Спасибо за приглашение.

    Юниор нравится это.
  7. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Один из строителей линии Маннергейма, бельгийский военный инженер генерал Баду писал: "Нигде в мире природные условия не были так благоприятны для постройки укрепленных линий как в Карелии". Попробуйте на этой высотке разглядеть амбразуру финского дота. Хорошо замаскирована под скальный склон. Дот имеет только один боевой каземат. На обратном склоне высоты у финнов была вырублена тоннельная казарма, рассчитанная на укрытие и проживание гарнизона в 70-100 человек. В ней и обитал расчет дота. К доту подходит траншея вырубленная в скале. (снимки получились не очень, надеюсь этим летом съездить переснять.)
    7860633e405eb3060fdc8cc0cd02f974.jpg cafe5e81e8d162427fdf382c1f261b9d.jpg a61b160d3056d9ff3859f659101b11ac.jpg 60005b1928497b79aeda28497d4fe9c8.jpg 911d3398b8948c574405d7a7f203a4cd.jpg

    Последние данные обновления репутации:
    Зяблик: 1 пункт (За наполнение темы!) 13 апр 2015
    Последнее редактирование: 13 апр 2015
  8. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

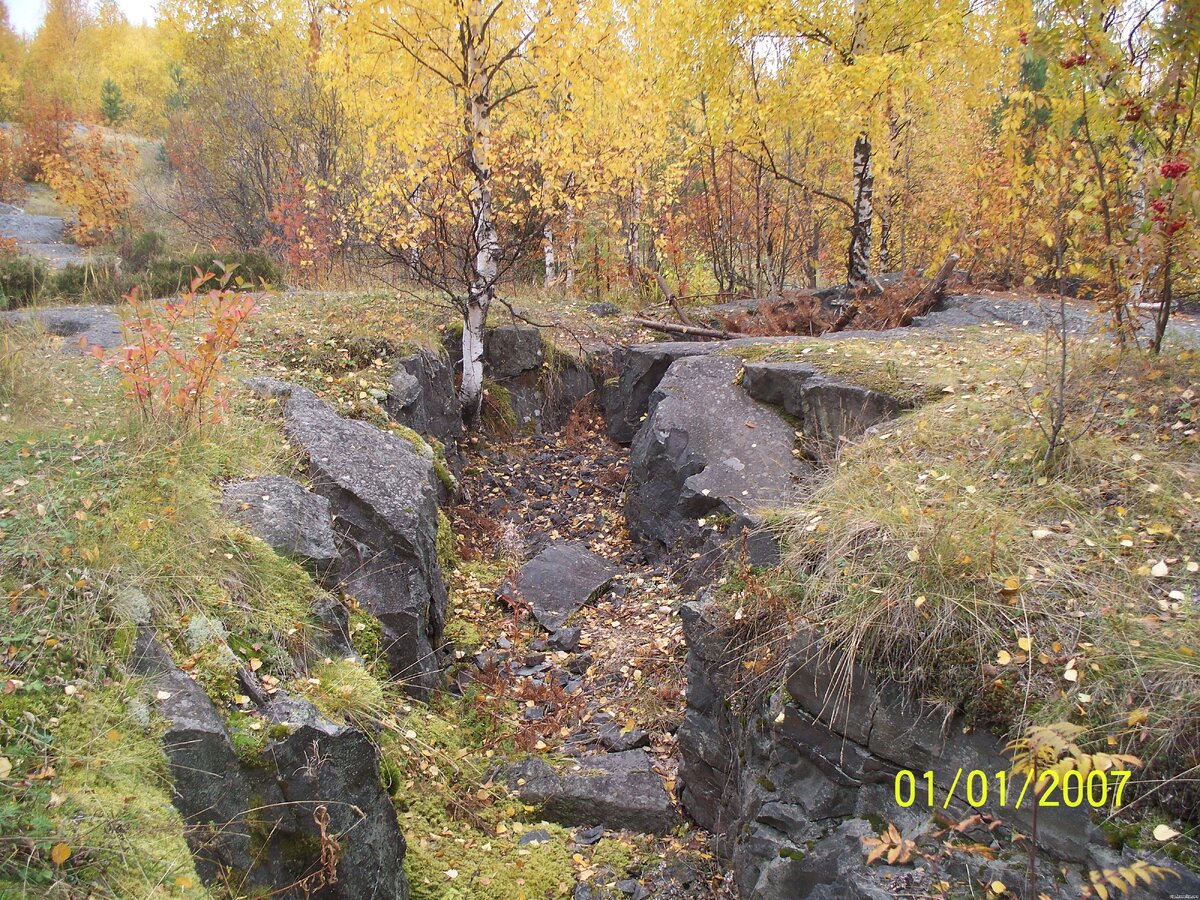

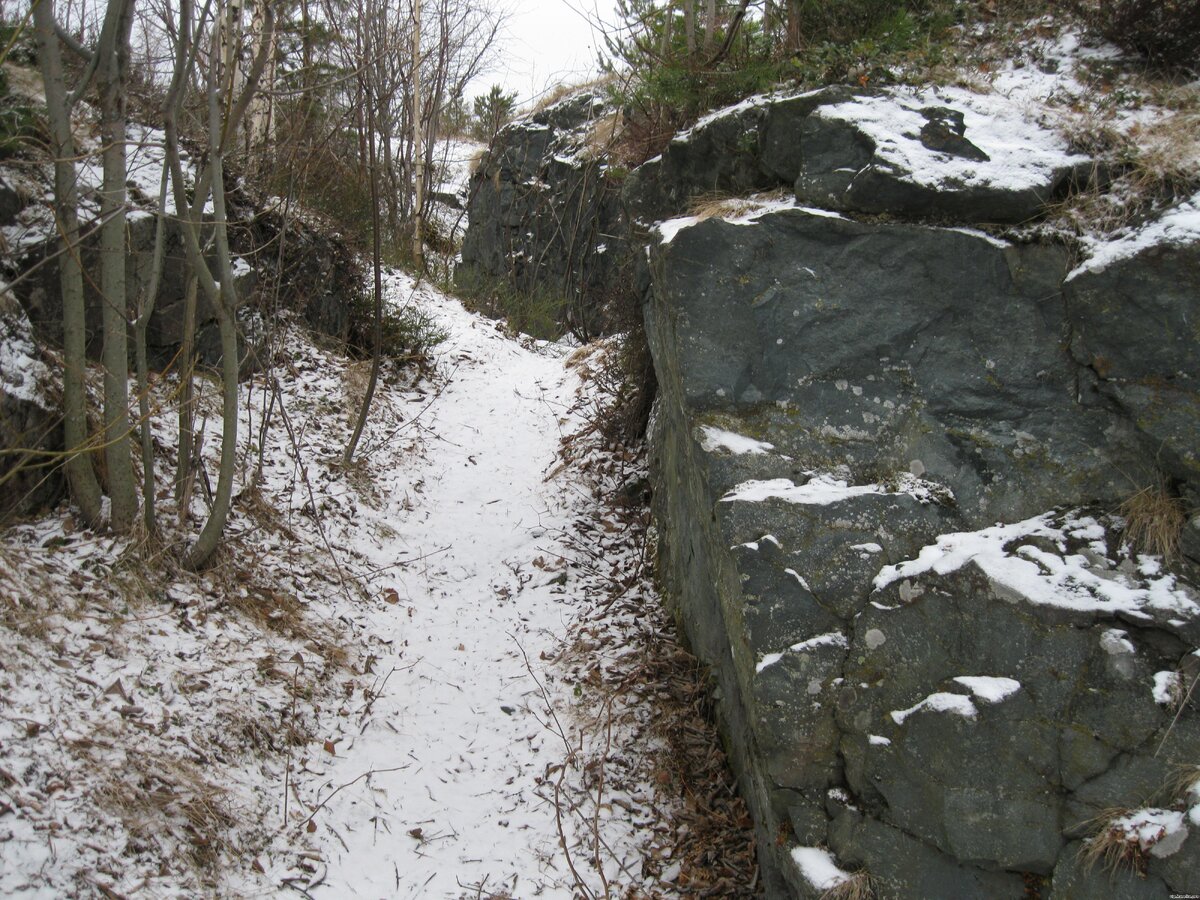

    Выше я писал что к входам в доты для безопасного передвижения у финнов были вырублены траншеи в скальном грунте. Сейчас они обсыпались, стали зарастать кустарником и деревьями. И во время войны все траншеи были обшиты досками во избежания рикошетов, потом эти доски местное население разобрало на хозяйственные нужды. (на некоторых фото пропечаталась дата 01. 01. 2007 - это сбой камеры) 2e4306b74c49fef110d2ede7c480c567.jpg a855eab0cd8a4089227159980f328d35.jpg fb055158481e013f12e8734a64d8bf19.jpg d38efa89e3f725980395045201ddd6a2.jpg

  9. Offline

    PaulZibert Администратор Команда форума

    Регистрация:
    28 апр 2008
    Сообщения:
    19.692
    Спасибо SB:
    20.951
    Отзывы:
    416
    Страна:
    Russian Federation
    Из:
    Порѣчье
    Интересы:
    Первая Мировая
    vadimir, красота! Места зело интересные!

  10. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.603
    Спасибо SB:
    3.572
    Отзывы:
    41
    Страна:
    Belarus
    Из:
    Byratinland
    Очень интересно.Просто балдею от скальной маскировки!

    Дождевой Земляк нравится это.
  11. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    IMG_1853.JPG IMG_1804.JPG IMG_1849.JPG a779c97e22b7e1b1a20594076e1b028d.jpg DSCF7770.jpg IMG_1807.JPG IMG_1810.JPG Такого вы ещё наверно не видели. Финская тоннельная казарма. Увидев её в живую обалдел, это надо же было такое построить. Окресности г. Медвежьегорска гора Лысуха. Построена примерно в 42-43 годах. рассчитана на размещение гарнизона в 150-200 человек. Вход у подножия горы, выход на вершине, и по траншеям к боевым позициям. Строили трудовые батальоны из Финляндии, хотя возможно что привлекали советских военнопленных. На последнем снимке оголовок вентиляционной шахты.

    Последнее редактирование: 18 апр 2015
  12. Offline

    Зяблик Команда форума

    Регистрация:
    21 дек 2014
    Сообщения:
    2.247
    Спасибо SB:
    6.586
    Отзывы:
    194
    Страна:
    Russian Federation
    Из:
    ЦАО
    Интересы:
    Поиск, автотуризм
    Вадимир, спасибо! Весьма интересно, до сих пор встречал только естественные пещеры обжитые финнами в то военное время, поражали колодцы, выдолбленные в монолитных гранитных пластах и сидельные ямы размером с кухню.

  13. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

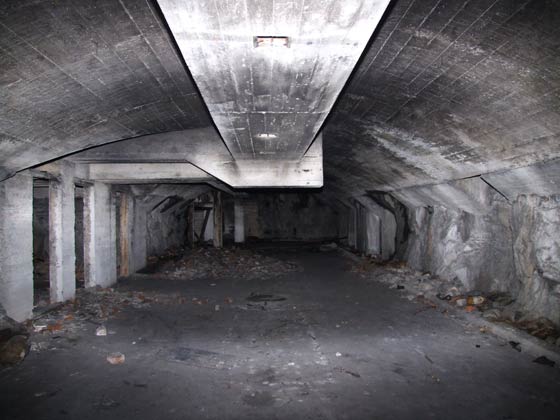

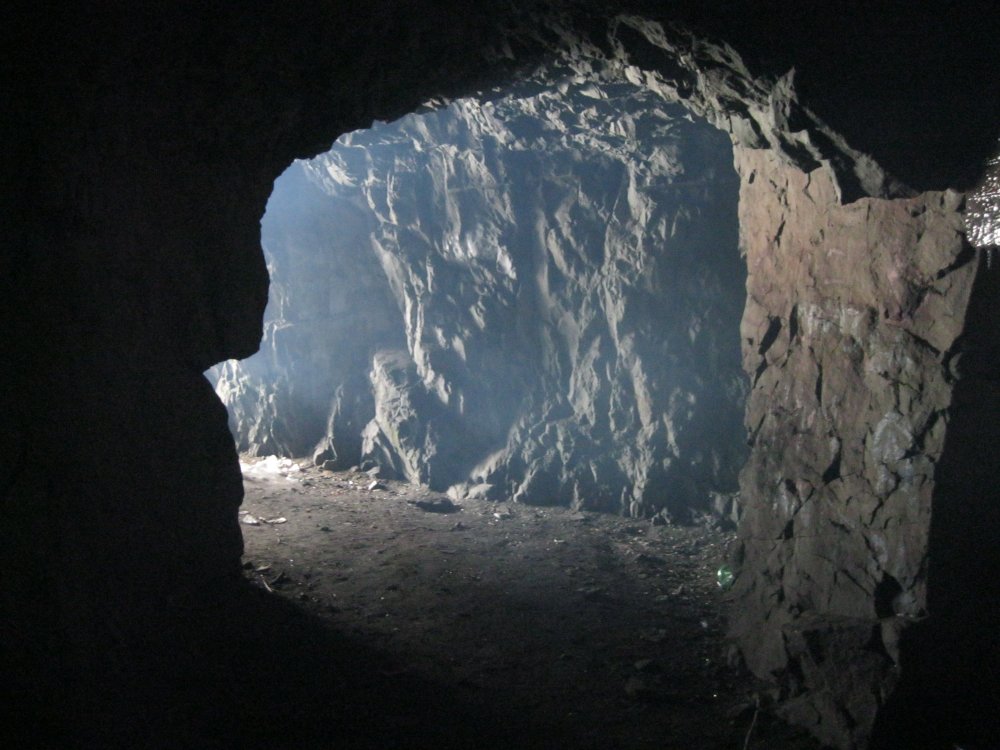

    В укрепрайоне "Замок Кархумяки" (в переводе с финского Karhumaki - Медвежья гора) было построено пять тоннельных казарм. Они использовались одновременно как казармы и как склады. Вырубленные внутри скал они имели бетонный свод, хорошо продуманную систему вентиляции, в некоторых вроде была и канализация. Центральный, широкий вход у подножия горы и один или два выхода на вершине. К сожалению на снимках не передать все внутреннее величие этих построек. Абсолютная темнота внутри, светло только у входа. Даже при свете фонариков вспышки камер с трудом пробивают эту темноту, поэтому снимки внутри в большинстве оставляют желать лучшего. Пока только осмотрел две казармы, этим летом собираюсь продолжить, желающие могут присоединиться.
    Снимки из финского архива, как строили эти казармы.
    0_11806c_a237f4ec_XXL.jpg 0_11c874_241d1fab_XXL.jpg 0_11c877_b03a8d2e_XXL.jpg

  14. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Карельский укрепрайон, единственный УР который противник не смог захватить во время войны. Надежный щит прикрывший Ленинград от белофиннов. В отличие от западных УРов хорошо сохранился; во первых не был захвачен, во вторых оставался в боеспособном состоянии до начала 70-х годов. Потом консервация и лишь на рубеже 80-90 был снят с баланса Вооруженных Сил. Строился с 1928 года, построено около двухсот дотов, но двух одинаковых не найти. Доты в разной степени сохранности, те что ближе к дорогам полностью разграблены - срезаны бронедвери, вырваны трубы водопровода и т.д. Но чем дальше в лес тем приятнее взору. В двух дотах увидел сохранившиеся пулеметные станки. Большая часть дотов по классификации относится к малым (М), потом большие (Б) и меньше всего артиллерийских полукапониров (АПК).

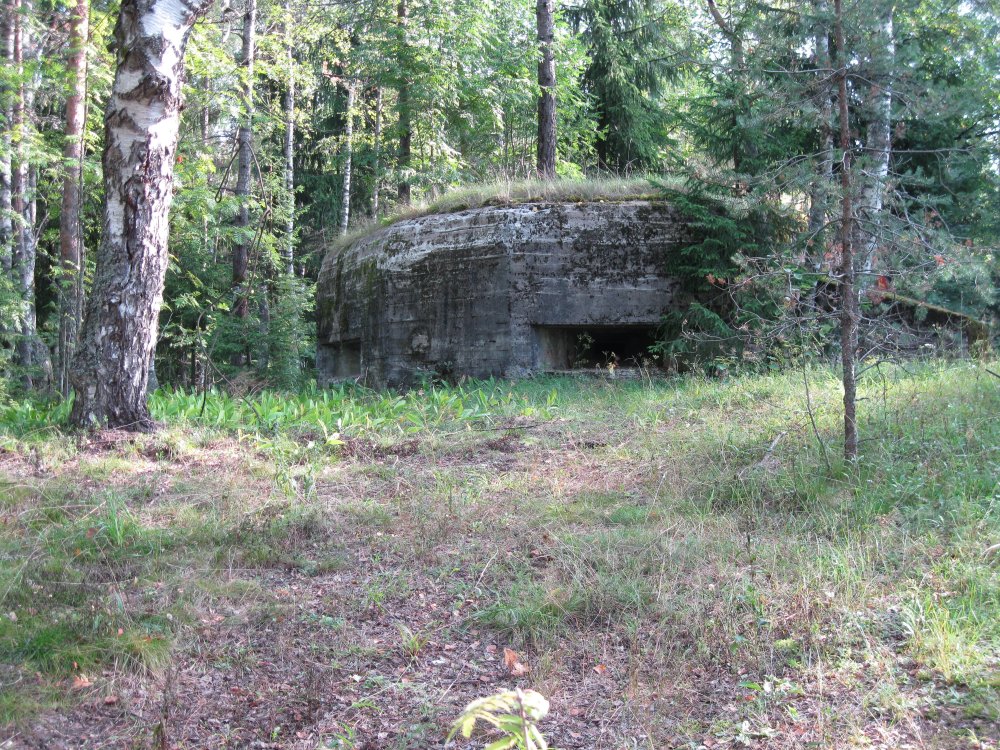

    Дот №45 (М) год постройки 1932, три амбразуры. IMG_1537.JPG IMG_1533.JPG На стене сохранились остатки сетки-рабицы, использовалась для удобства крепления маскировочных средств. IMG_1541.JPG Напротив входного проема, отсутствует противоштурмовая дверь-решетка, амбразура ручного пулемета. IMG_1530.JPG В пристройке раньше находилась фильтро-воздушная установка (ВФУ) над входом энтузиасты из питерского клуба КИФ установили памятную доску. Слева от ВФУ газовая щель - продух, необходимый элемент для ослабления взрывной волны, если бы в тамбур кинули гранату. IMG_1532.JPG IMG_1535.JPG

  15. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.603
    Спасибо SB:
    3.572
    Отзывы:
    41
    Страна:
    Belarus
    Из:
    Byratinland
    Интеесная тема.В миуре изначально фильтр размещался там где у вас пристройка и представлял собоц бетонированную яму с активированным углем.От непогоды прикрывался навесом.Во второй половине30-хк тыльной стене начали пристраивать "дворик"прикрывающий вход,продух,также из дворика вел лазпод маскировку к амбразурам.Иногда строили два лаза-с двухсторон.Фильтры в это время перенесли во внутрь.К началу ВОВ на передовых рубежах дворики находились в разной степени готовности,тыловые сооружения практически ими оборудованы небыли.
    Сооружение ,которое на фото выше под станокЮшина или Горносталева?

    Дождевой Земляк и Юниор нравится это.
  16. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Пулеметные доты КаУРа на момент постройки оснащались станками и Юшина и Горносталева, примерно 50/50. Но перед войной их успели модернизировать, установили станки НПС3. Поэтому сказать какой станок стоял изначально в доте №45 вряд ли возможно. После войны доты ещё раз модернизировали, установили И8 - ДЮ. Потом по мере публикаций выложу фото сохранившихся станков.
    К сожалению информацию приходиться выуживать по капельке на разных сайтах - "Северные крепости", "Фортовед", КАУР и др. Пока ещё никто не систематизировал в одном источнике все данные об этом укрепрайоне. А уж про финские укрепрайоны (за исключением линии Маннергейма) и говорить не приходиться.

    Последние данные обновления репутации:
    Dr.Wood: 1 пункт (Интересная, грамотная и красивая тема! Спасибо!) 24 апр 2015
  17. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.603
    Спасибо SB:
    3.572
    Отзывы:
    41
    Страна:
    Belarus
    Из:
    Byratinland
    Ну может сдесь получится систематизировать-уры тоже ге сразу строились...
    Можно подробнее про и8-дю?С какого года он пошел?
    В миуре только Горносталевские,в поуре в дотах ранней постройки юшинские,в остальных горносталевские.В киуре как и в поуре.

    Юниор нравится это.
  18. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

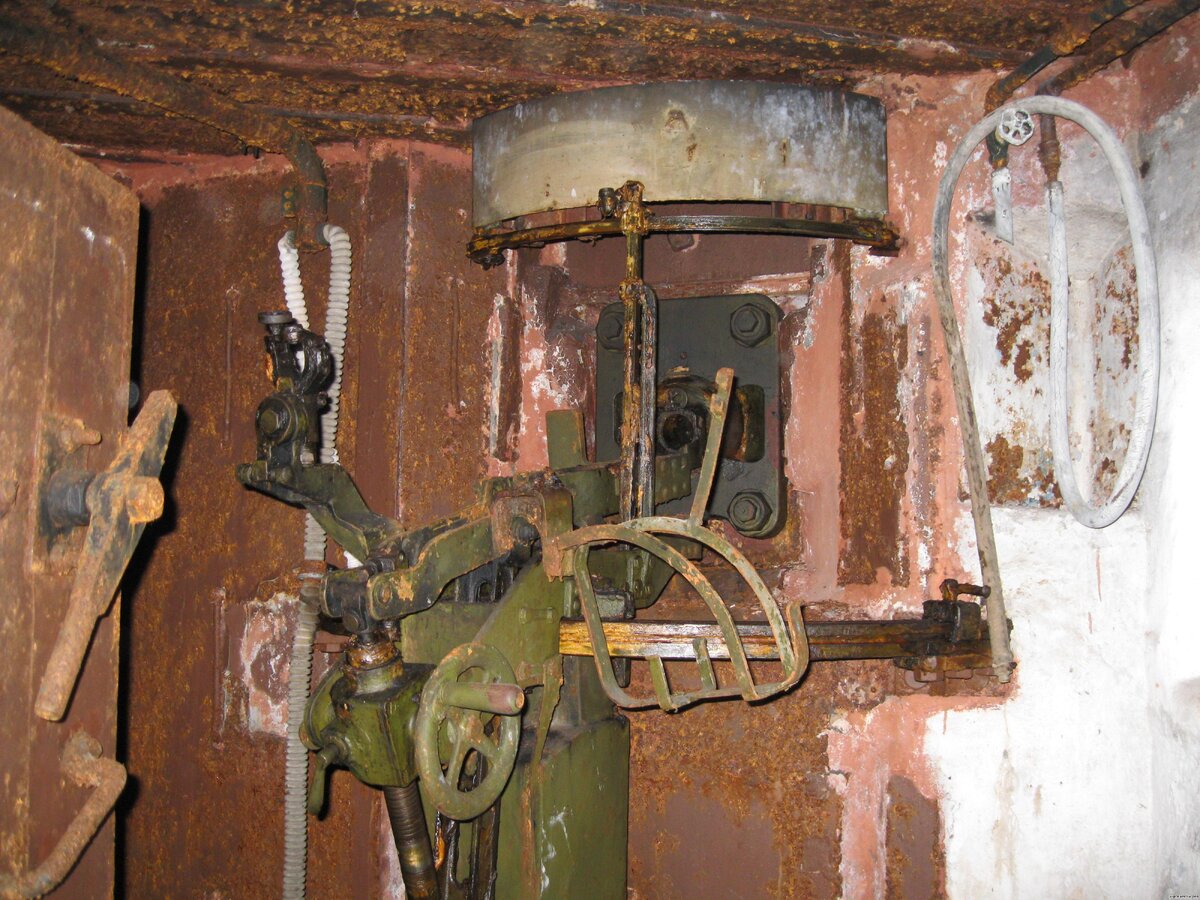

    Признаюсь честно, в станках я в общем то дилетант. Наверно просто меня особо не интересовало какой конкретно стоял в доте станок. Не могу найти различий между НПС3 и Д8, и уж в совсем не понимаю как различить И8-ДЮ от И8-ДП. Но станки серии и8 стали устанавливать на рубеже 40-50 годов. На снимке ниже, на шильде виден год выпуска - 51. И сам станок со шлангами водоподведения. 77a89724934fc016a808dbeb8d9e74d8.jpg
    Все маховики обильно смазаны солидолом, ставь Максим и веди огонь. f47e17f234b023a7fcfa5177d2b6fd09.jpg cead7138d4ab520c71fb837a4cbd2821.jpg
    Вероятно может какие то узлы сняты на сувенир, но выглядит неповрежденным. 257963ad23d1e4398b1bd1fa4abdeec7.jpg
    Снимки сделаны в разных дотах, здесь как минимум два станка.

  19. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

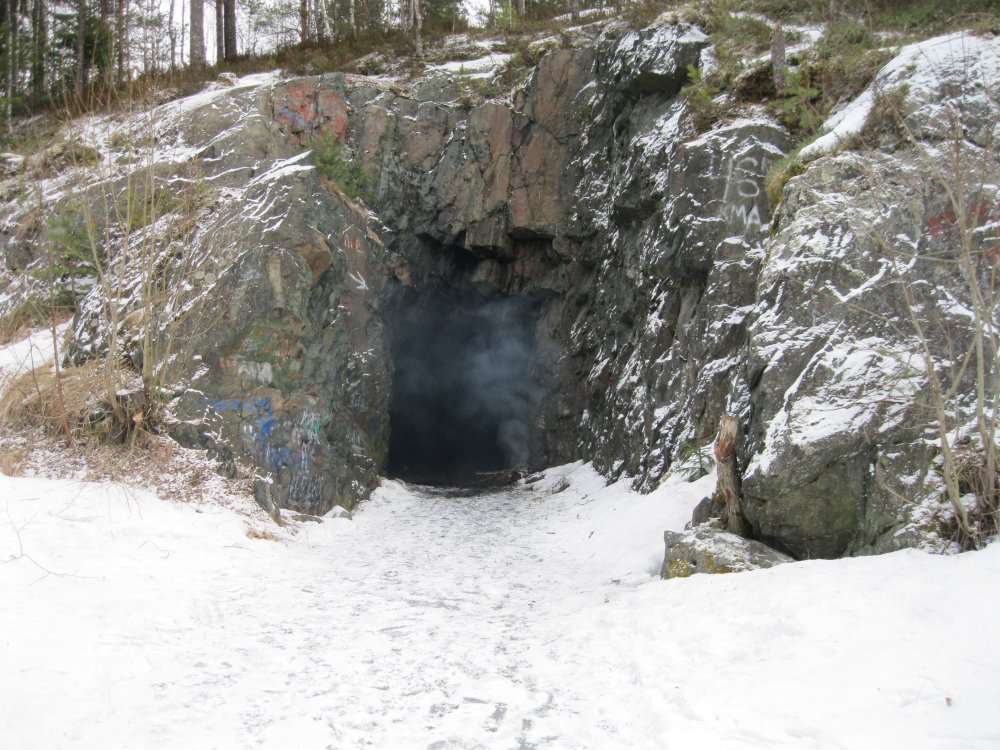

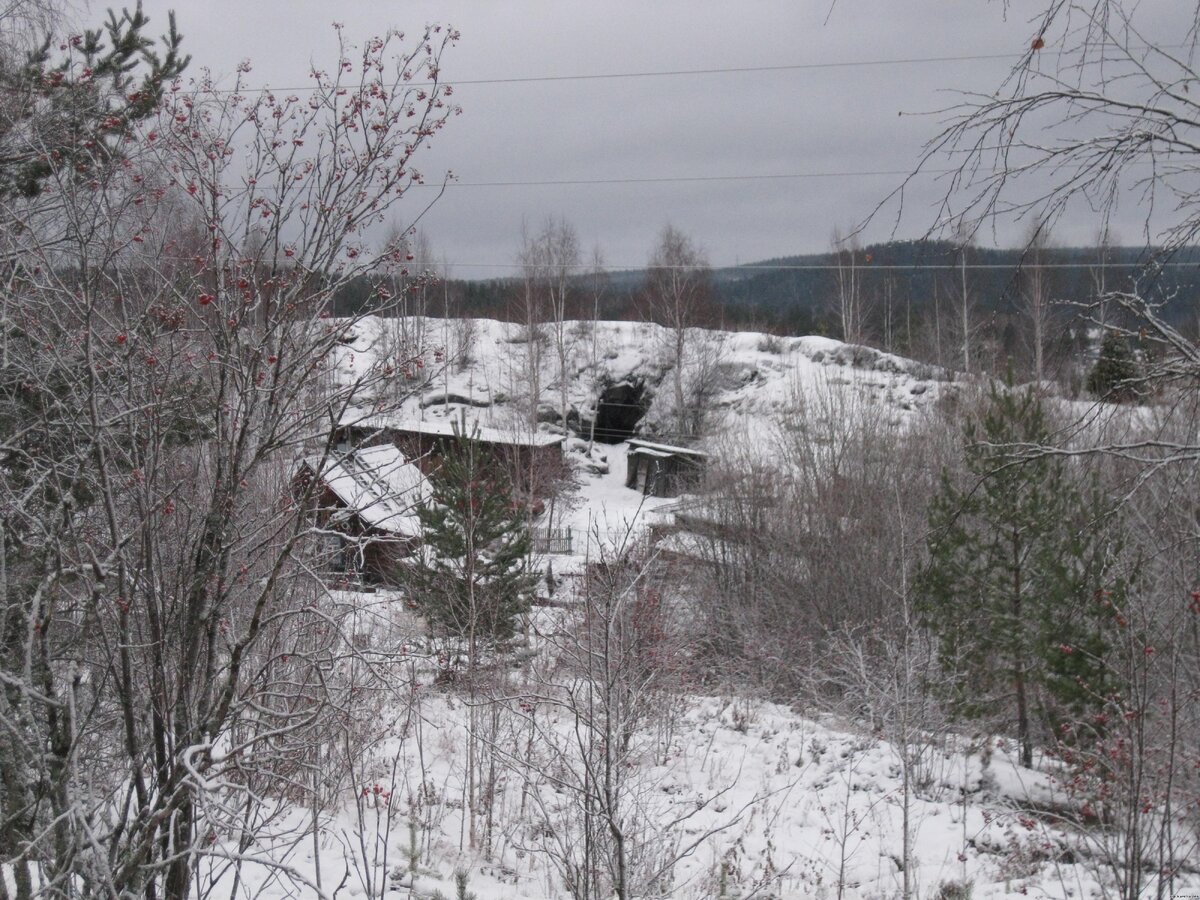

    Безымянная высотка в окрестностях Медгоры, на склоне хорошо виден черный проём - вход в тоннельную казарму. Построена во время оккупации города, ориентировочно могла разместить гарнизон в 70-100 человек. На другой стороне высоты замаскированный пулеметный дот (о нём я писал выше). Из-за того что рядом частный сектор вход превращен в свалку бытовых отходов.
    0390b1c1dbc099699c2555dd7d074d1e.jpg 908b858d0811d6145de89f78f261b43d.jpg

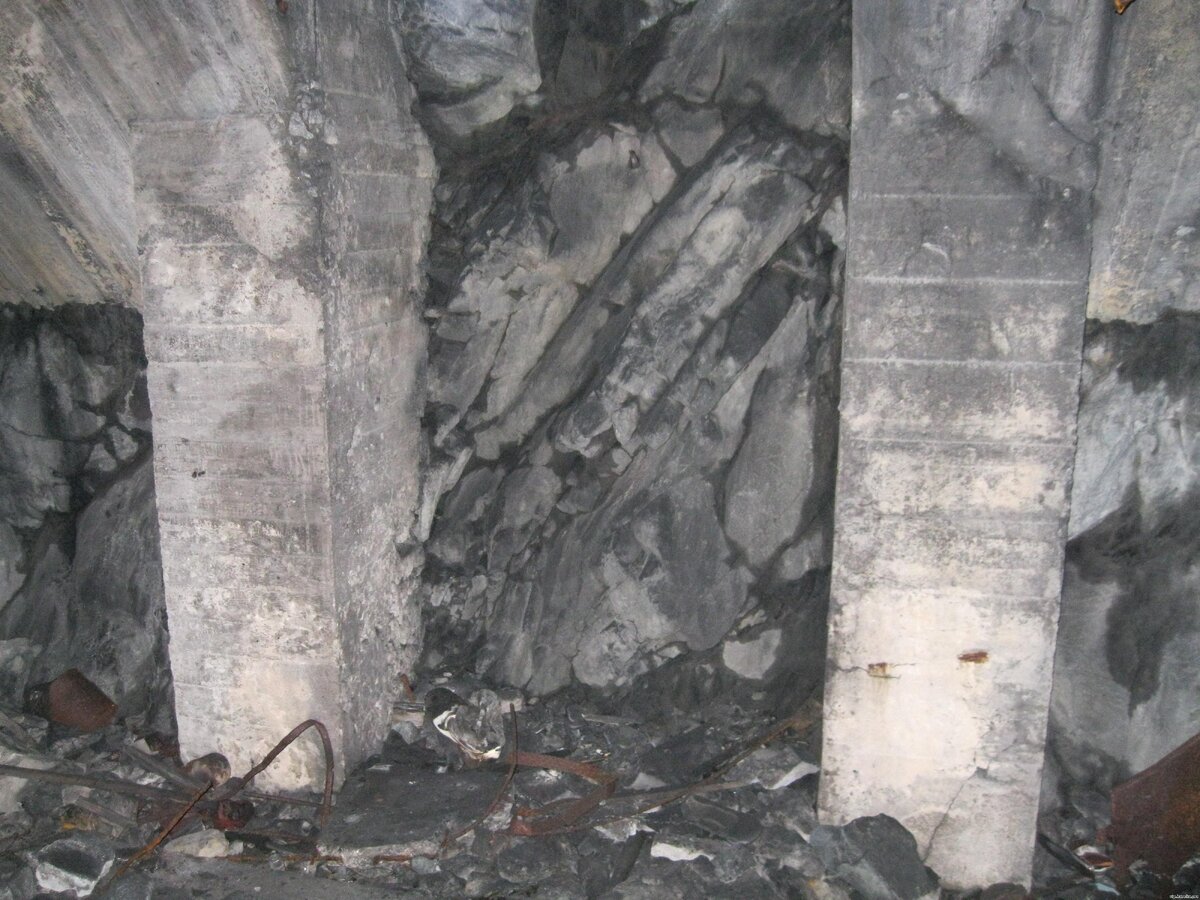

    После войны казарма была подорвана, кому помешала? На снимке ниже хорошо видно разрушенный бетонный свод.

    Ещё взорван выход на поверхность.

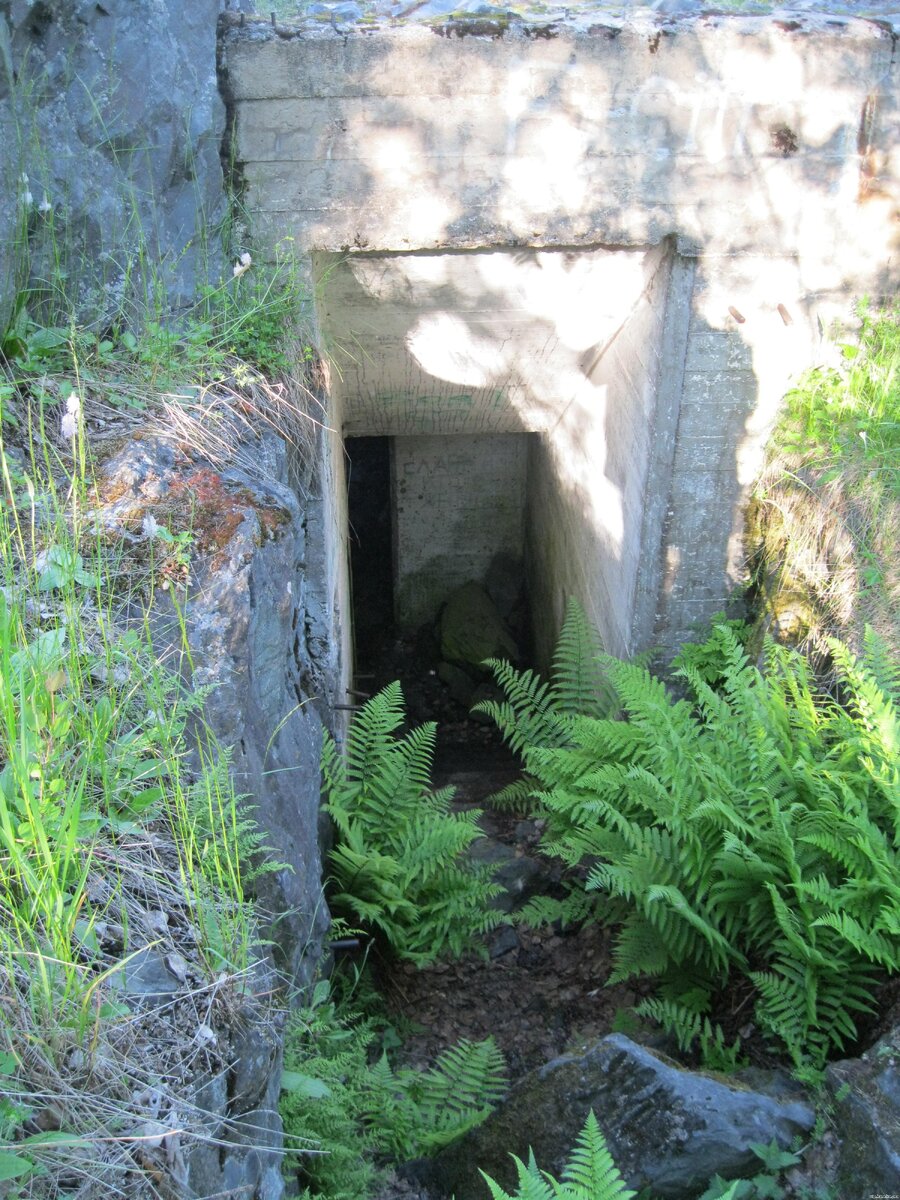

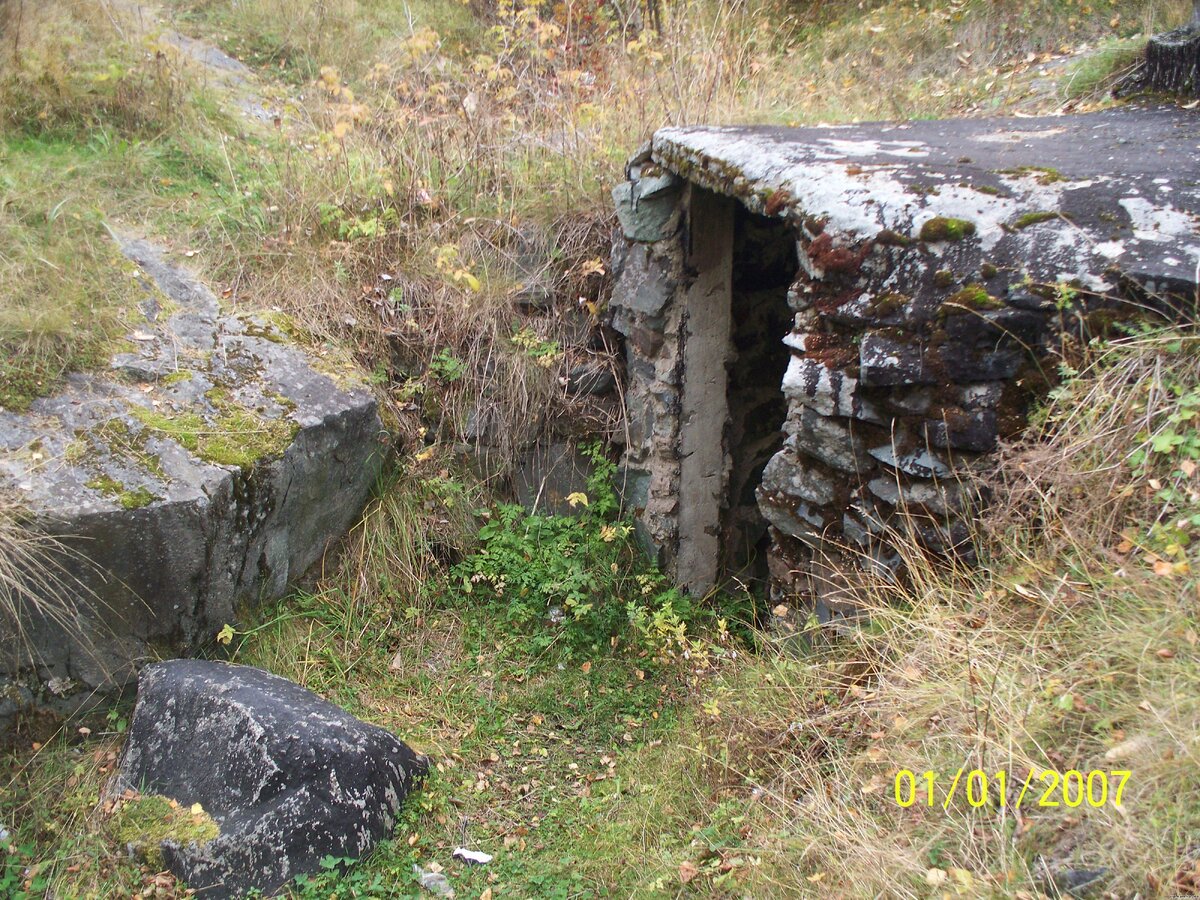

    И тамбур выхода, снимки осенью и зимой. ed746e4f0609670d0801e58eee3f4d42.jpg

  20. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.152
    Спасибо SB:
    8.438
    Отзывы:
    275
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

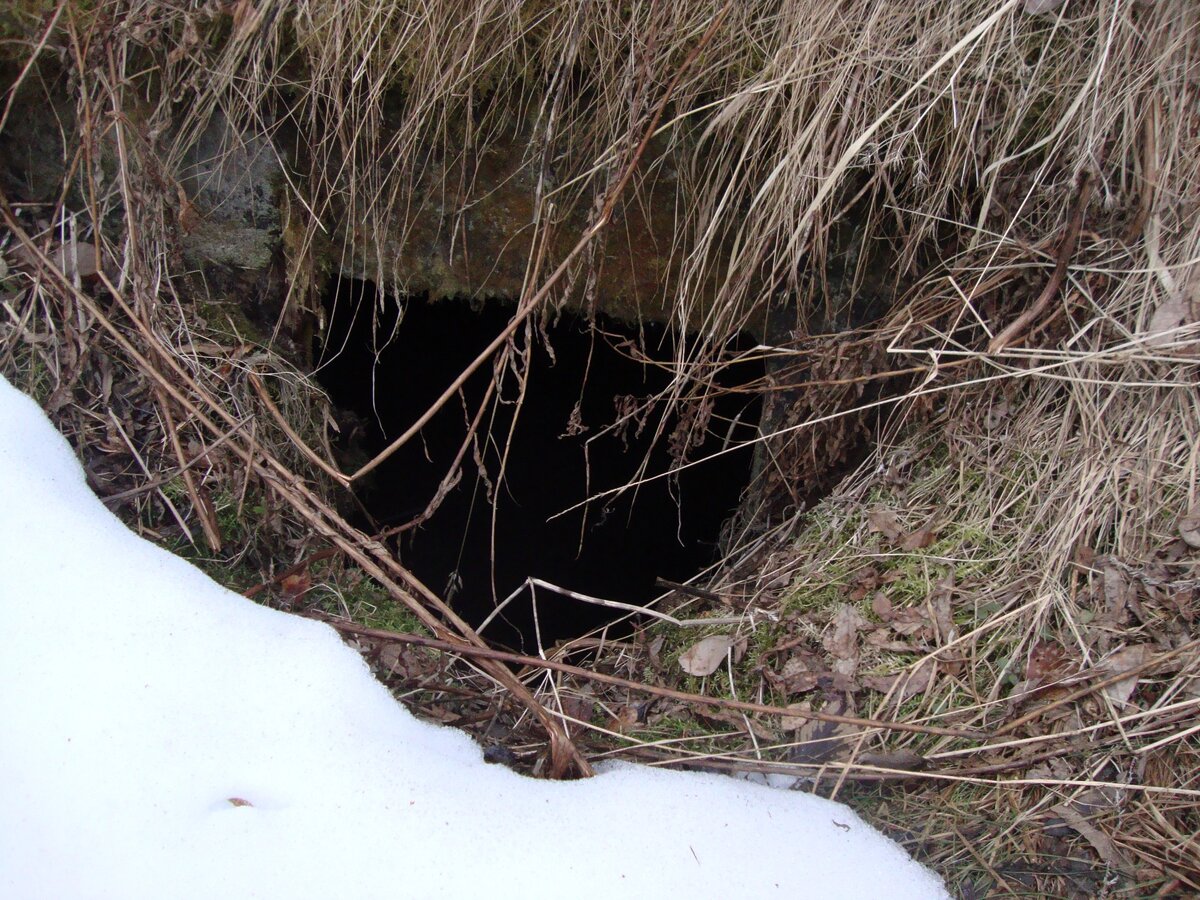

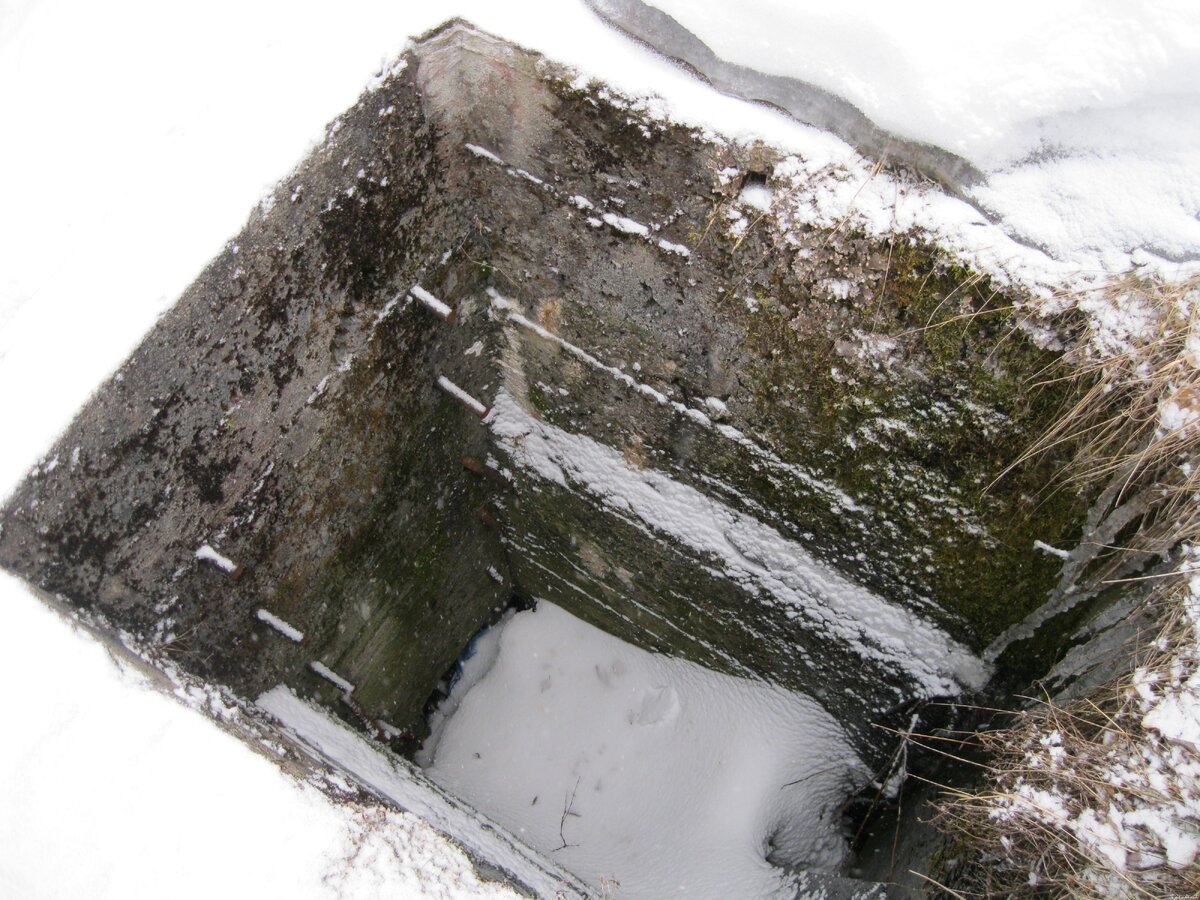

    В одном месте на склоне горы стрелковая траншея вплотную подходит к бетонному колодцу. Колодец завален камнем, скоб-трап срезан. Это вход либо в подземное убежище, либо в тоннель. Но вот второй вход-выход найти не удалось. Предположительно он может быть в финском НКП (см. пост 22), т.к. это ближайшее инженерное сооружение, но НКП тоже основательно внутри завален камнем поэтому вопрос остается открытым. c9addfd9b41a2218d415c3d3e743cce5.jpg 754eb80c7ce2f5eb354e544e709fafb7.jpg
