Доты в Карелии

Тема в разделе "Фортификация", создана пользователем vadimir, 6 апр 2015.

  1. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

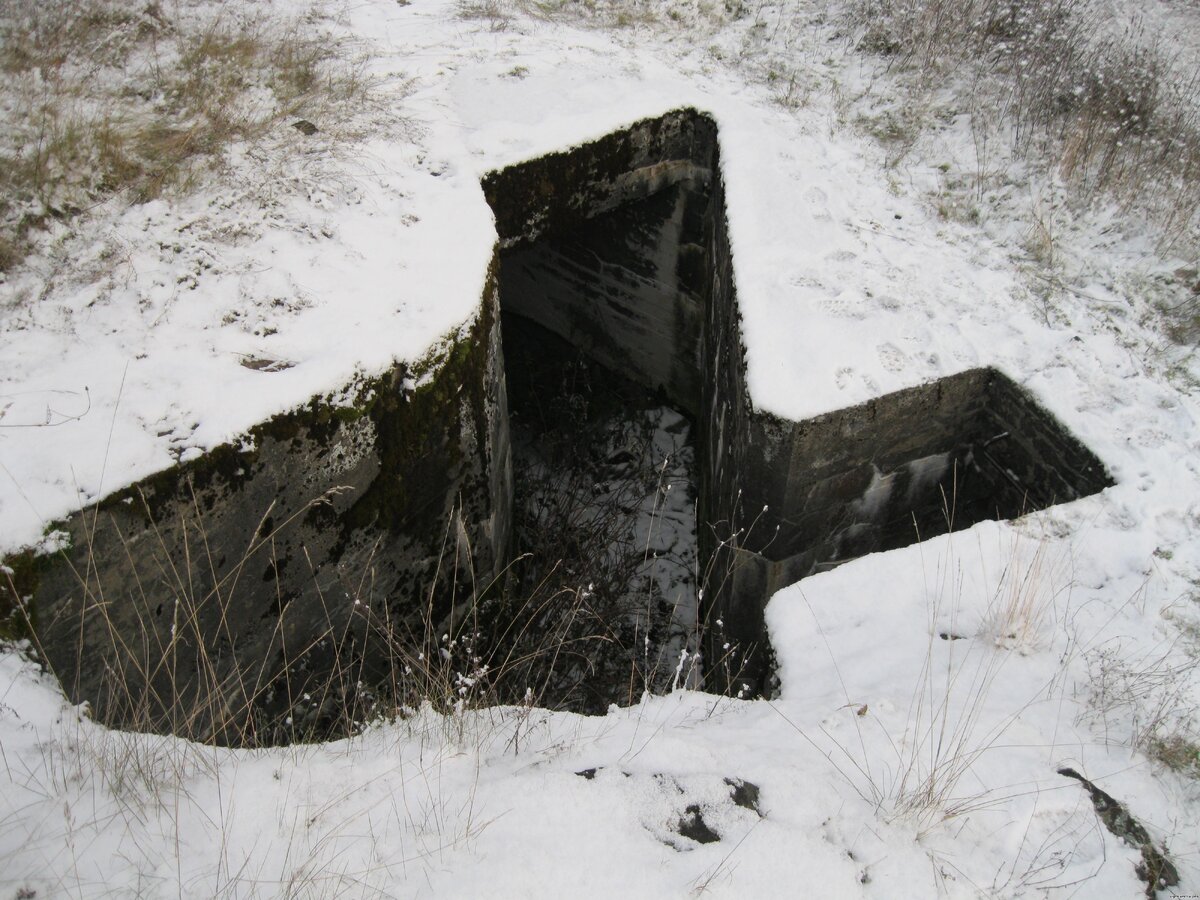

    Маршал Маннергейм наблюдает за ходом строительства долговременных огневых точек. В это бетонное основание будет установлен пулеметный бронеколпак М42. 0_118bac_7aa832f1_XXL.jpg 0_118bb7_229d2fa1_XXL.jpg

  2. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Финский укрепрайон на реке Свирь, район Вознесенья. В разных источниках есть названия "Крепость на Свири" и "Свирская линия", которое более точно сказать не берусь.
    Финский пулеметно-пушечный дот, держал под обстрелом реку и немножко акватории Онежского озера.

    А вот так он выглядел в 1943 году


  3. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Боевой каземат дота, в углу скоб-трап в пулеметное гнездо.

    В орудийной амбразуре река Свирь, а на горизонте справа Онежское озеро.


    И как выглядел каземат в оригинале в 43-м году, снимок из финского архива.


  4. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

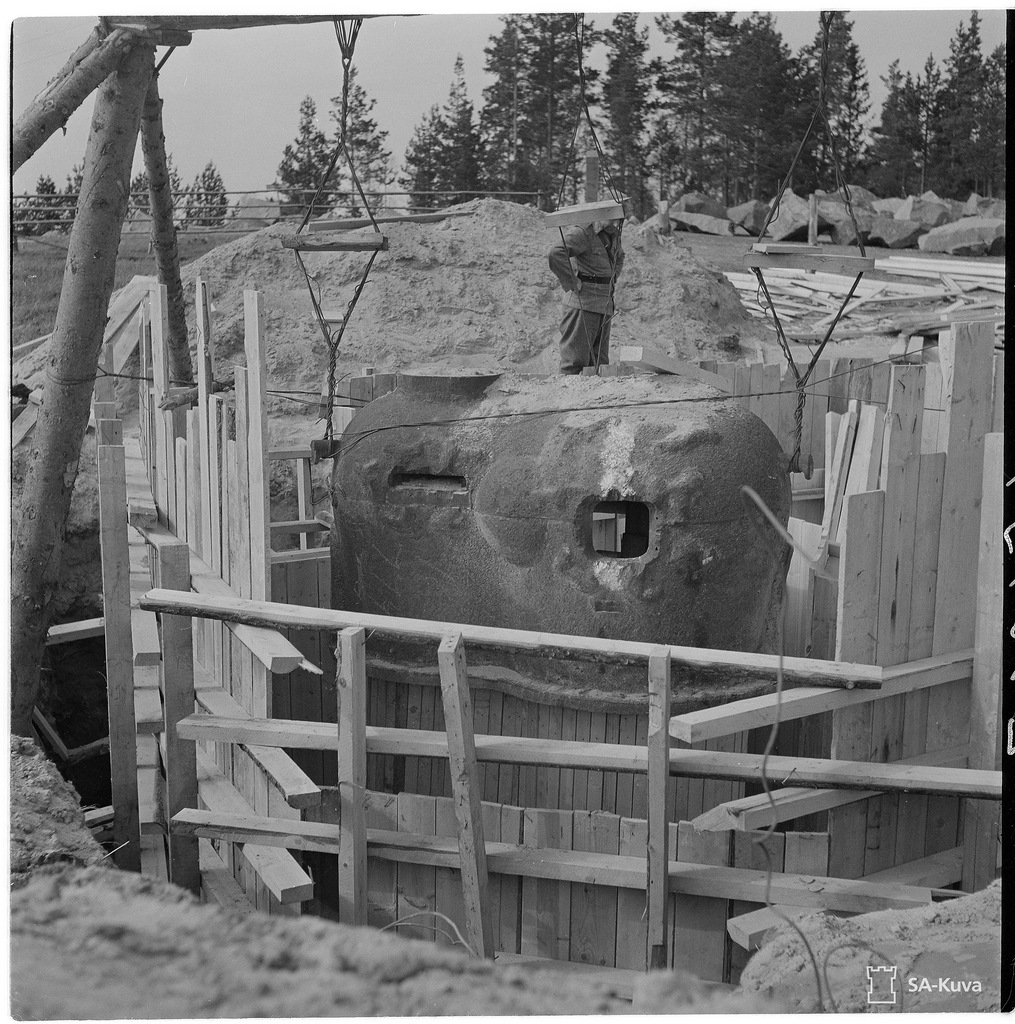

    В финском фотоархиве нашёл с десяток снимков как финны строили этот дот. Предлагаю несколько фото. 0_11d55c_dcf2b6a3_XXL.jpg

  5. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    На архивных снимках хорошо виден пулеметный бронеколпак, но на фронтальных фото дота пулеметная амбразура не видна. Это потому что по отношению к орудию пулемет был развернут вправо примерно градусов на 40. Т.е. по отношению к орудию пулемет вел фланкирующий огонь.

    На снимке входной тамбур, прямо вход в боевой каземат (видна нижняя окантовка двери), направо вход в подземную казарму (не видно).

    Спускались вниз по этому скоб-трапу.

    Общий вид на "входной терминал"

    Последние данные обновления репутации:
    Юниор: 1 пункт (За пополнение интересной темы!) 3 июн 2015
  6. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    На берегу Свири финны установили огневую точку. Полноценным дотом её назвать нельзя, это забетонированный и обвалованный бронеколпак и совмещенное с ним убежище для пехоты немалых размеров, примерно 8 на 10 метров.



    Внутрь попасть не удалось, входная дверь плотно заложена.


    А вот так выглядел пулеметный бронеколпак М42 перед установкой.


    Последнее редактирование: 6 июн 2015
  7. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.708
    Спасибо SB:
    3.830
    Отзывы:
    57
    Страна:
    Belarus
    Из:
    Byratinland
    Класс!

  8. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Бронеколпак М43, два в одном, пулеметная точка и наблюдательный пункт. К сожалению в живую их не видел. Нет никакой информации об их установке на оккупированных финнами территориях. Сейчас их можно увидеть в Финляндии на "линии Салла". Если кто поедет в "финку" и натолкнется на такой колпак не поленитесь заснять с разных ракурсов. :)


    Фото из интернета.

  9. Offline

    Димсаныч Завсегдатай SB

    Регистрация:
    3 окт 2013
    Сообщения:
    503
    Спасибо SB:
    1.586
    Отзывы:
    37
    Страна:
    Из:
    Москва
    Интересы:
    XVII-XX вв.
    Очень интересные исторические фото! Бронеколпак , подвешенный на скрутках из гладкой арматуры диаметром 6-8 мм - таким образом они выверяли его высотное положение(отметку установки) по проекту перед бетонированием сооружения. Крутили скрутки и приподнимали очередную из 3 точек подвески... без домкратов, крана и сварки можно обойтись... сейчас так уже не делают!
    Интересно, как они вообще его туда вкрячили... сначала поставили на грунт, а потом подвесили и обкопали что ли? Стрелы с блоком или крана то не видно, как и места его установки...

    Зяблик, vadimir и Юниор нравится это.
  10. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

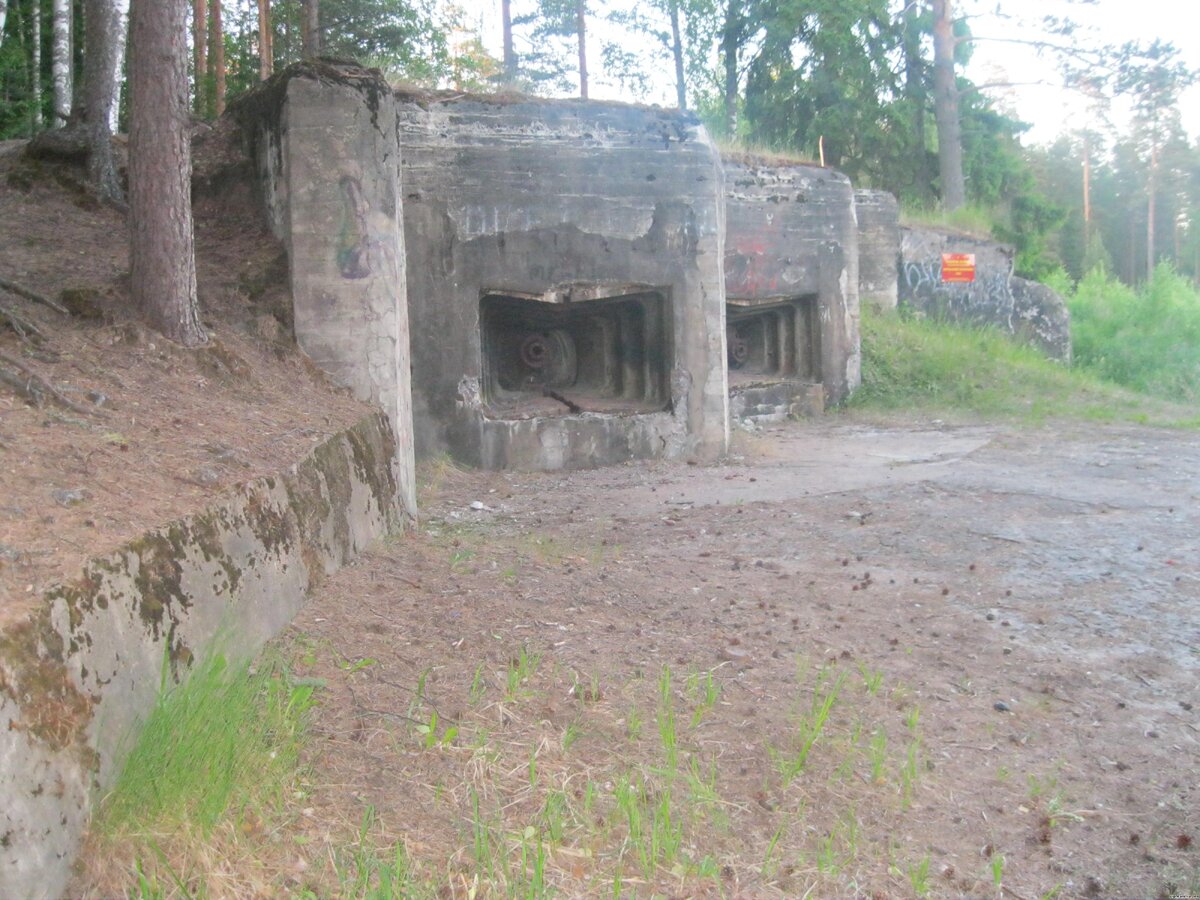

    Карельский укрепрайон, артиллерийский полукапонир АПК К-5 "Алмаз". Год постройки 1932, двухэтажный, на вооружение было два 76,2 мм орудия и пулемет простреливающий входной тамбур.

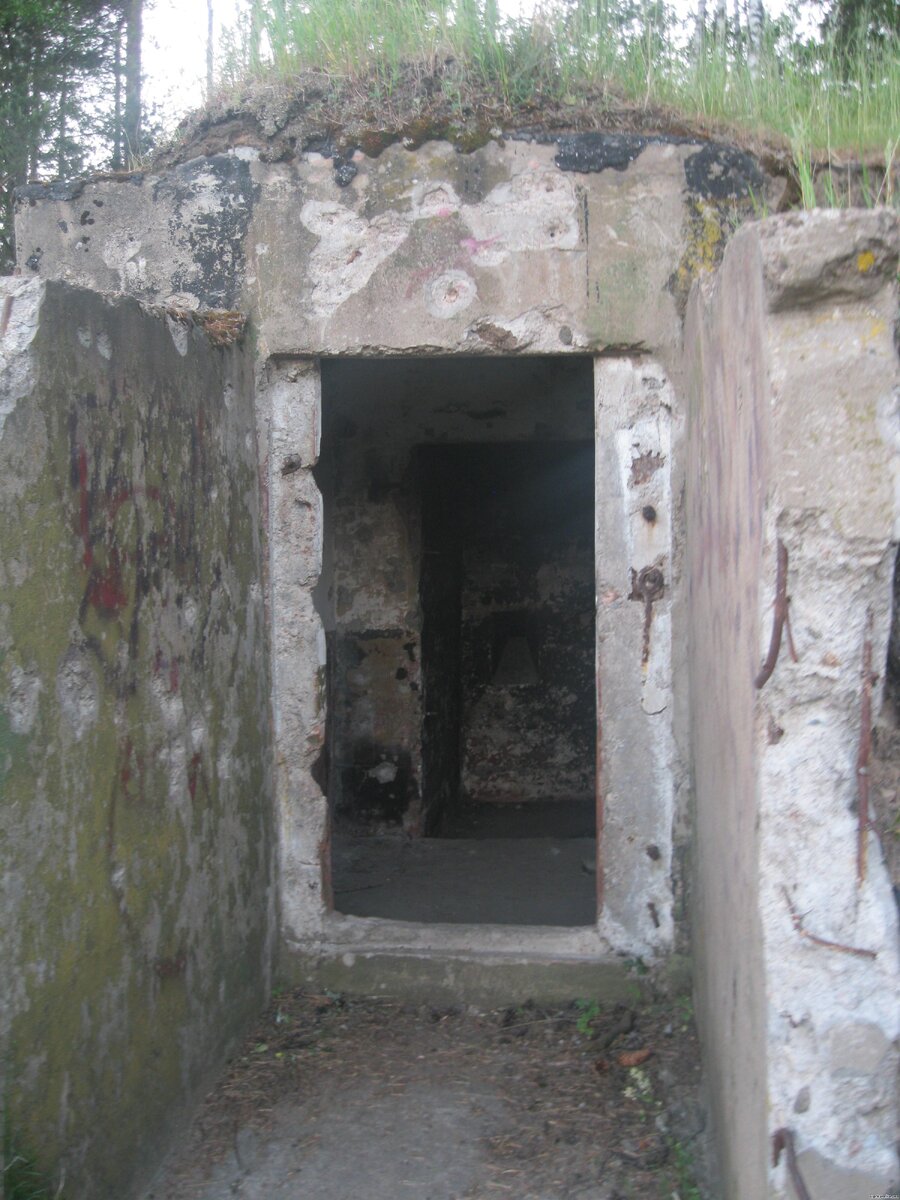

    Входной тамбур, в глубине видна амбразура ручного пулемета.


    Орудийные стволы с броневой защитой вандалы срезали на металл.


  11. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Продолжаю по "Алмазу". Во время воны в АПК стояли трехдюймовки Л17, но в начале 5о-х годов их заменили на 85 мм ЗИФ26.
    На снимке порезанный ствол и остатки броневой защиты ствола.

    Казенная часть орудий тоже пострадала от вандалов.

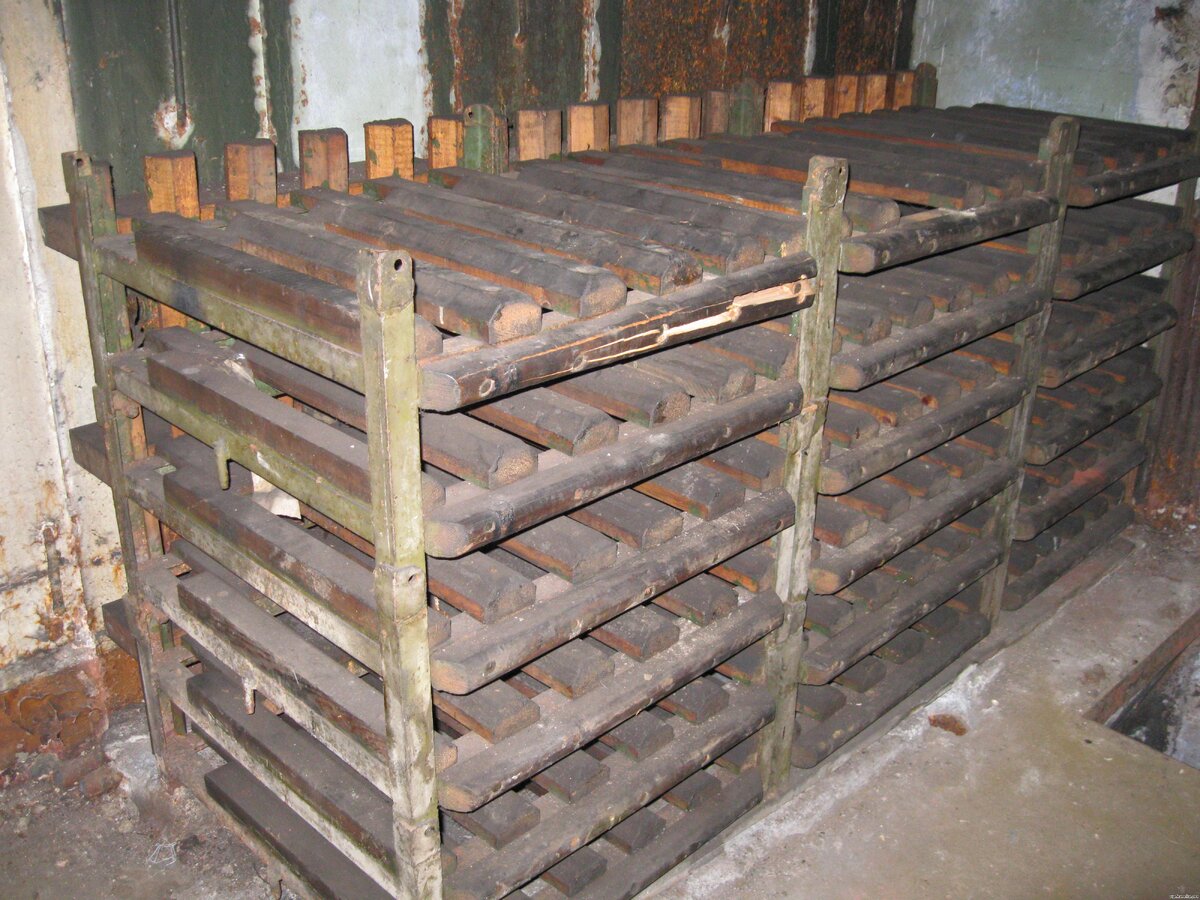

    Но хорошо сохранились снарядные стеллажи.

  12. Offline

    Юниор Команда форума

    Регистрация:
    15 июн 2014
    Сообщения:
    10.634
    Спасибо SB:
    30.617
    Отзывы:
    489
    Страна:
    Russian Federation
    Из:
    Ростовская область
    Имя:
    Алексей
    Интересы:
    техника ВОВ
    Красота! Ждём продолжение темы! Удивительно, что стеллажи из дерева дожили до наших дней. Жаль, что кроме прибыли некоторые индивидуумы не ценят ни исторической значимости памятников истории разных времён, ни заботятся о том, что останется после них.

  13. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.708
    Спасибо SB:
    3.830
    Отзывы:
    57
    Страна:
    Belarus
    Из:
    Byratinland
    Интереснейшее фото по АПК!
    На фото четко видно ,что перед Л-17стояла установка обр32года.
    Это ж потом надо было расширить амбразуру-затянуть туда короб подЛ-17 и забетонировать.
    При толщине стены полтора метра-задолбаешся.
    В МиУРе есть сооружения с обратной модернизацией,где в доты под Л 17 пытались вставить обр32года.

    Дождевой Земляк, vadimir и Юниор нравится это.
  14. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Внутренние помещения "Алмаза". Интересно, что комната командира с установленным там перископом именовалась как "телескопная". Это название видно над входной дверью.

    Внутри сохранился привинченный к стене столик командира гарнизона.

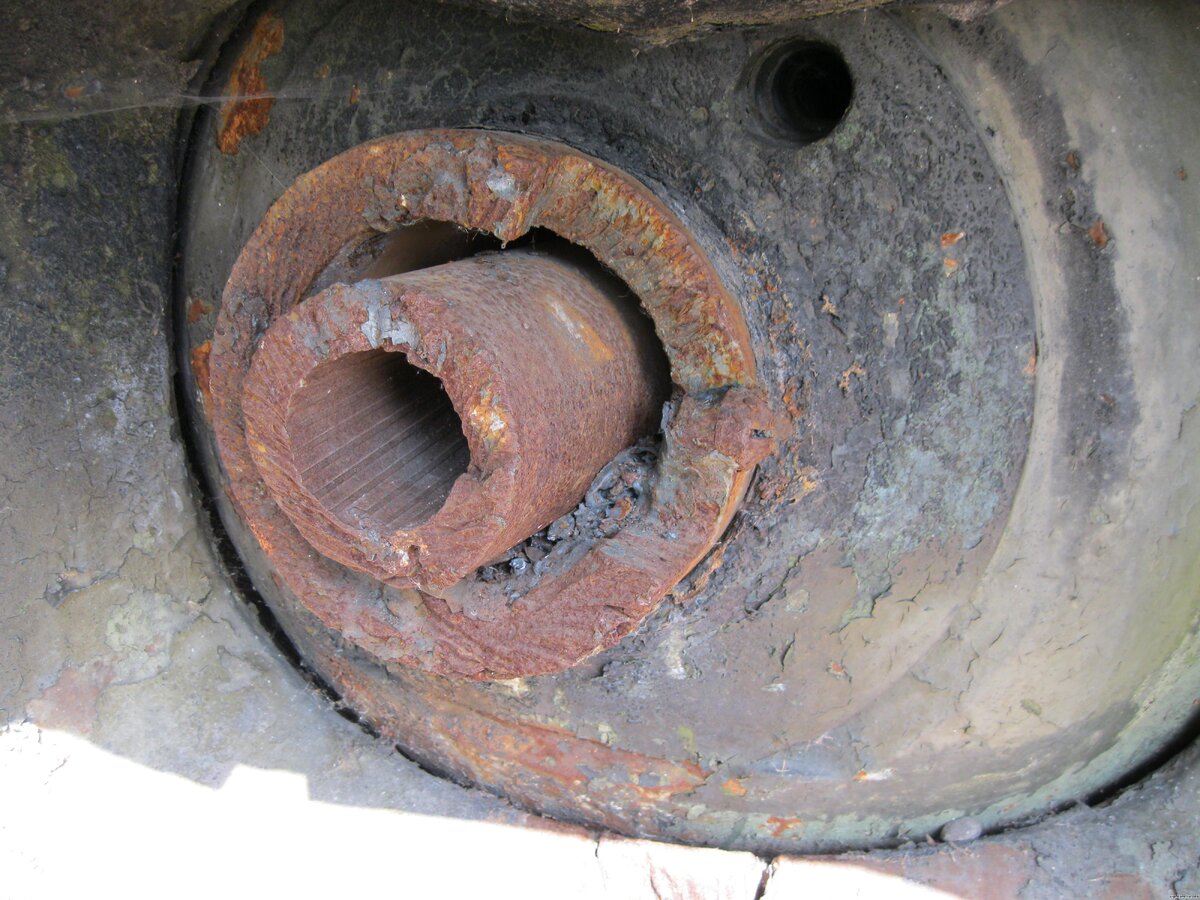

    Обсадная труба выдвижного перископа.

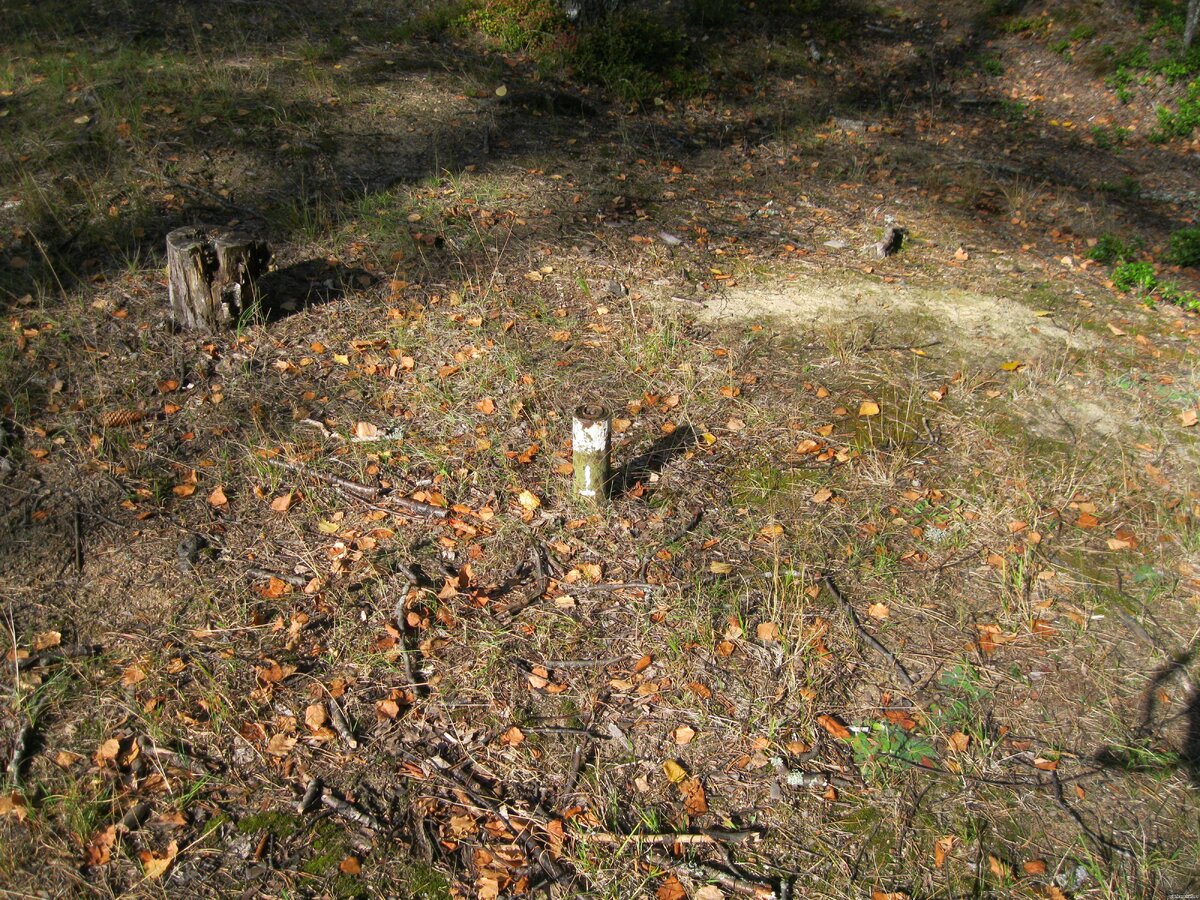

    Выход перископа на поверхности.

    Лестница между первым и вторым этажом (одна из двух)

    Последнее редактирование: 25 июн 2015
  15. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

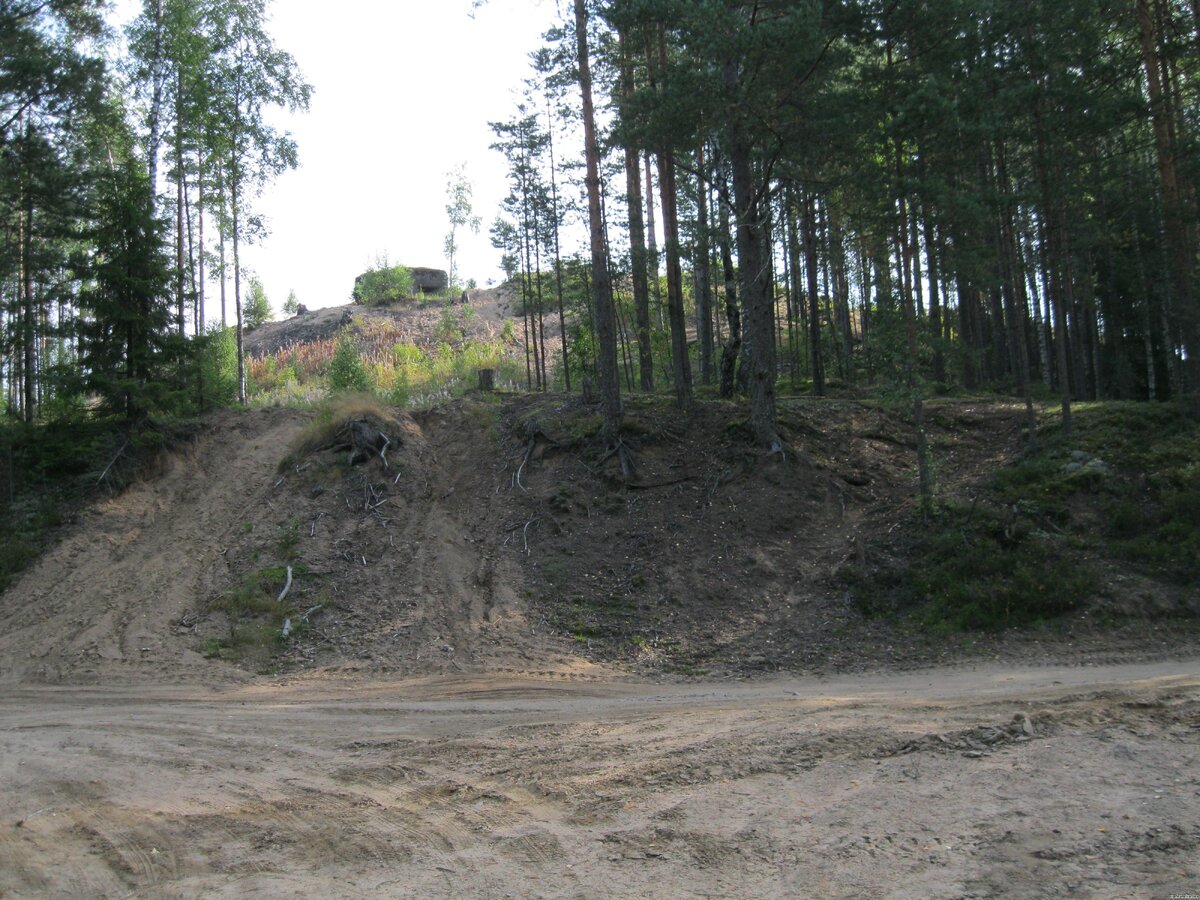

    На танконедоступной высоте стоит дот №44, год постройки 1932, три пулеметные амбразуры. С высоты своего положения держал под огнём всю прилегающую местность. А что особо важно, полностью простреливал подходы к доту №45 и "Алмазу"(о них писал выше). В отличии от линии Маннергейма, где доты были установлены (в основном) в линию, то в нашем КАУРе доты выстраивались треугольниками, каждый дот прикрывал соседа. Прорвать такую оборону архитрудно. И это не считая, что рядом с дотами строились стрелковые траншеи, два-три ряда, пулеметные гнезда и пр.



    Попросил заснять на фоне амбразуры.

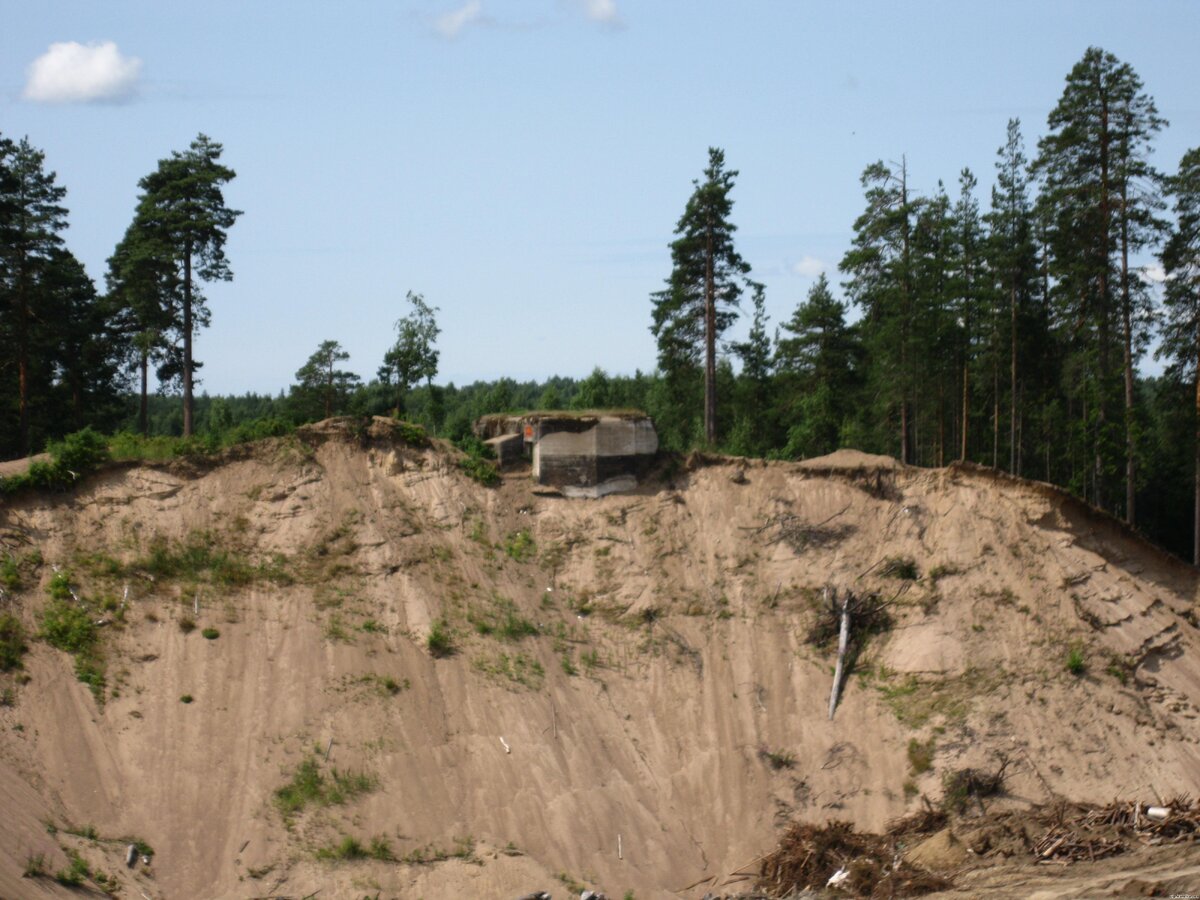

    Песчаный карьер подошёл вплотную к доту. Но сейчас выработка прекращена и доту больше ничего не угрожает.

  16. Online

    Дождевой Земляк Команда форума

    Регистрация:
    26 апр 2014
    Сообщения:
    9.851
    Спасибо SB:
    30.005
    Отзывы:
    640
    Страна:
    Belarus
    Из:
    Смоленская губерния
    Интересы:
    Реставрация
    Думаю что это лишь вопрос времени. Возможно не сразу, но рано или поздно ДОТ однозначно сползет вниз.

    Владислав и Юниор нравится это.
  17. Offline

    Pfeffer ГВИР "Товарищи по оружию"

    Регистрация:
    23 окт 2012
    Сообщения:
    2.708
    Спасибо SB:
    3.830
    Отзывы:
    57
    Страна:
    Belarus
    Из:
    Byratinland
    Какие доты интересные....Сразу упустил,что алмаз двухэтажный.Ничего подобного не видел.Куда у него гильзовывод выходит?
    Вопрос по 44-что у него за амбразурный узел,под какую систему?
    Интересно-почемуто без антирикошета...
    У нас реденько без антирикошета М3 встречаются со станками Горносталева.

    Владислав и Юниор нравится это.
  18. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Разработка в карьере закончена в 90-х годах, а снимал я в 2013, т.ч. дот так уже стоит больше десяти лет, будем надеяться что простоит и дальше.


    Под казенной частью орудия люк гильзосброса на нижний этаж, люки видно на снимках.
    По найденной информации во время войны там стояли ПС-31 системы Горносталева с заслонками Н-31, но в начале 50-х их переоборудовали под станки И8-ДП.

  19. Offline

    Зяблик Команда форума

    Регистрация:
    21 дек 2014
    Сообщения:
    2.291
    Спасибо SB:
    6.736
    Отзывы:
    201
    Страна:
    Russian Federation
    Из:
    ЦАО
    Интересы:
    Поиск, автотуризм
    Дождевой Земляк, vadimir и Юниор нравится это.
  20. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.177
    Спасибо SB:
    8.806
    Отзывы:
    302
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация
    Зяблик, спасибо за ссылку, эти страницы раньше ещё не видел.
    Вот только их уже не с чем сравнивать. Металл внутри дотов практически отсутствует, выкручен, вырван, вырезан. Голые стены. Самый сохранившийся дот (внутрянка) я увидел только на территории одной из войсковых частей. Большая благодарность командиру который разрешил зайти на территорию и облазать дот. И ещё энтузиасты одного из питерских исторических клубов аккуратно демонтируют, что осталось после металлистов и размещают это оборудование в музейных комплексах.
    Наглядный пример - станок срезан, бронезаслонка выкручена.

    evgen_spb, haenel, Владислав и 3 другим нравится это.
