    Друзья, нашел вот такую фотографию "Звездочета"



    Предлагаю Вам вот такую интересную тему. Начнем.

    av3 (1).jpg

    Знак Отличник ПВО.
    Учреждён Указом Президиума Верховного Совета СССР от 30 апреля 1943 г.

    Знаком награждались воины частей истребительной авиации, зенитной артиллерии, ВНОС (воздушное наблюдение, оповещение и связь), аэростатов заграждения и зенитно-пулемётных, прожекторных частей противовоздушной обороны, систематически показывающие высокие образцы:
    своевременного обнаружения, точного опознавания, чёткого оповещения и быстрой поимки вражеских самолётов; отличного владения личным оружием и боевой техникой и умелого применения их в бою с нанесением потерь противнику; бережного содержания и сохранения в боевой обстановке личного оружия и боевой техники.

    Последние данные обновления репутации:
    zunder1: 1 пункт (+ За зенитчиков!) 7 янв 2017
    Демьян, Юниор, -HUNTER- и 5 другим нравится это.
  2. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Советские солдаты ведут огонь по вражеским самолетам с бронепоезда.

    df64, -HUNTER-, Славентий и 2 другим нравится это.
  3. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Малокалиберная зенитная артиллерия Германии.


    После поражения в Первой мировой войне, Версальским договором Германии было запрещено иметь зенитную артиллерию вообще, а имевшиеся зенитные орудия подлежали уничтожению. Поэтому с конца 20-х годов до 1933 г. немецкие конструкторы работали над зенитными орудиями тайно как в Германии, так и в Швеции, Голландии и других странах. В начале 30-х годов в Германии создаются и зенитные части, которые в целях конспирации до 1935 г. носили название «железнодорожные батальоны». По той же причине все новые полевые и зенитные пушки, спроектированные в Германии в 1928-1933 гг., носили название «обр. 18». Таким образом, в случае запросов правительств Англии и Франции немцы могли ответить, что это не новые орудия, а старые, созданные еще в 1918 г. во время первой мировой войны.
    В начале 30-х годов, в связи с бурным развитием авиации, увеличением скорости и дальности полёта, созданием цельнометаллических самолётов и применением авиационной брони, остро встал вопрос прикрытия войск от штурмовой авиации.
    Имеющиеся зенитные орудия созданные в годы Первой мировой мало соответствовали современным требованиям по скорострельности и скорости наводки, а зенитные пулемёты винтовочного калибра не удовлетворяли по дальности и могуществу действия.
    В этих условиях востребованными оказались малокалиберные зенитные автоматы (МЗА), калибра 20-50-мм. Имеющие хорошие показатели скорострельности, дальности эффективного огня и поражающего действия снаряда.

    1378960308_flak30 (1).jpg

    Зенитный автомат 2,0 cm FlaK 30 (нем. 2,0 cm Flugzeugabwehrkanone 30 — 20-мм зенитная пушка образца 1930 года). Разработана фирмой "Рейнметалл” в 1930 году. В Вермахт пушки стали поступать с 1934 г. Кроме того, 20-мм Flak 30 фирма "Рейнметалл” экспортировала в Голландию и Китай.
    1378960357_bundesarchiv_bild_101i-301-1953-24_seine-et-oise_soldaten_mit_flak-geschtz.jpg
    Достоинствами 2-см автомата Flak 30 были простота устройства, возможность быстрой разборки и сборки, и сравнительно малый вес.
    28 августа 1930 г. с германской фирмой БЮТАСТ (подставной конторой фирмы "Рейнметалл”) было подписано соглашение о поставке в СССР среди других орудий 20-мм зенитной автоматической пушки. Фирма "Рейнметалл” поставило всю документацию на 20-мм зенитную пушку, два образца пушки и одну запасную качающуюся часть.
    После испытания 20-мм пушка фирмы "Рейнметалл” была принята на вооружение под названием 20-мм автоматическая зенитная и противотанковая пушка обр.1930 г. Производство 20-мм пушки обр.1930 г. Было передано заводу №8 (г.Подлипки Московской области), где ей присвоили индекс 2К. Серийное производство пушек было начато заводом №8 в 1932 г. Однако качество выпускаемых автоматов оказалось крайне низким. Военная приёмка отказывалась принимать зенитки. В итоге бракоделы с завода им.Калинина (№8) не сумели справиться с производством пушки.
    По результатам боевого применения 20-мм Flak 30 в Испании фирма "Маузер” провела ее модернизацию. Модернизированный образец получил название 2,0 см Flak 38. Новая установка имела ту же баллистику и боеприпасы.
    Все изменения в устройстве были направлены на увеличение темпа стрельбы, который возрос с 245 выстр/мин до 420-480 выстр/мин. Имела досягаемость по высоте: 2200-3700 м, дальность стрельбы: до 4800 м. Масса в боевом положении: 450 кг, масса в походном положении: 770 кг.
    Легкие автоматические пушки Flak-30 и Flak-38 имели в принципе одинаковую конструкцию. Обе пушки устанавливались на легком колесном лафете, обеспечивающем в боевом положении круговой обстрел с наибольшим углом возвышения 90°.
    Принцип действия механизмов автомата обр.38 остался прежним – использование силы отдачи при коротком ходе ствола. Увеличение темпа стрельбы было достигнуто за счет уменьшения веса подвижных частей и увеличения их скоростей движения, в связи с чем были введены специальные буферы-амортизаторы. Кроме того, введение копирного пространственного ускорителя позволило совместить отпирание затвора с передачей ему кинетической энергии.
    Автоматические построительные прицелы этих пушек вырабатывали вертикальные и боковые упреждения и позволяли наводить орудия непосредственно в цель. Входные данные в прицелы вводились вручную и определялись на глаз, кроме дальности, которая измерялась стереодальномером.
    Изменения в лафеты были минимальные, в частности была введена вторая скорость в ручных приводах наведения.
    Существовала специальная разбирающаяся «вьючная» версия для горных армейских частей. В данном варианте орудие Flak 38 осталось прежним, однако использовался маленький и, соответственно, более легкий лафет. Пушка называлась 2-см горной зениткой Gebirgeflak 38 и являлась орудием, предназначенным для поражения как воздушных, так и наземных целей.
    В войска 20-мм Flak 38 начала поступать во второй половине 1940 г.
    Зенитные пушки Flak-30 и Flak-38 были весьма широко используемым средством ПВО Вермахта, Люфтваффе и войск СС. Рота таких пушек (12 штук) входила в состав противотанкового дивизиона всех пехотных дивизий, такая же рота являлась составной частью каждого моторизованного зенитного дивизиона РГК, придававшегося танковым и моторизованным дивизиям.
    Кроме буксируемых, было создано большое количество самоходных пушек. В качестве шасси использовались грузовики, танки, различные тягачи и бронетранспортёры.
    Кроме прямого назначения, к концу войны они все больше использовались для борьбы с живой силой и лёгкой бронетехникой противника.
    О масштабах использования пушек Flak-30/38 говорит тот факт, что в мае 1944 г. сухопутные войска располагали 6 355 пушками этого типа, а обеспечивающие ПВО Германии части люфтваффе - более чем 20000 пушками калибра 20-мм.
    Для увеличения плотности огня на базе Flak-38 была разработана счетверённая установка 2-cm Flakvierling 38. Эффективность зенитной установки оказалась весьма высокой.

    Хотя немцы в течении всей войны постоянно испытывали нехватку этих зенитных установок. Флаквирлинг 38 находили применение в армии Германии, в противовоздушных частях люфтваффе и в немецком ВМФ.

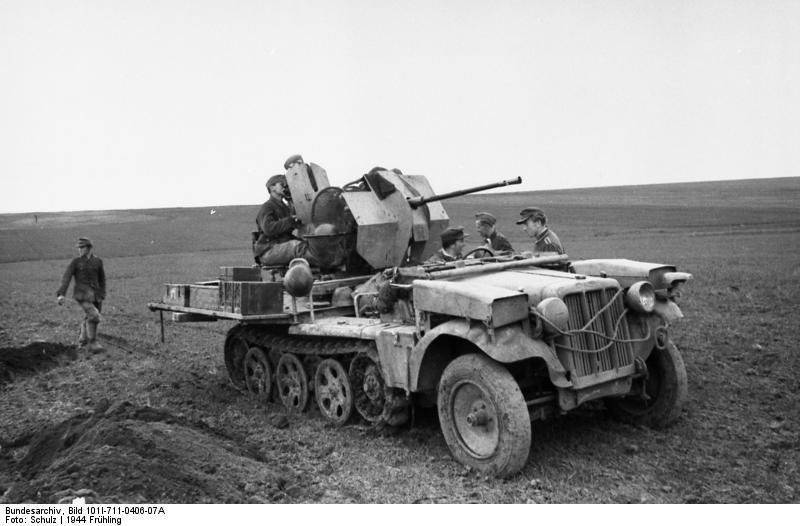

    Для повышения мобильности, на их базе было создано немало различных зенитных самоходок.
    1378961360_flakpanzerivwirbelwind0 (1).png
    Посмотреть вложение 520126

    Существовала версия, предназначавшаяся для установки на бронепоездах. Разрабатывалась установка, огнем которой предполагалось управлять с применением радара.
    Кроме Flak-30 и Flak-38 в ПВО Германии, в меньших количествах применялся 20-мм автомат 2 cm Flak 28.
    Это зенитное орудие ведёт свою родословную от германской «пушки Беккера», которая была разработана ещё в Первую мировую. Фирма «Эрликон», названная так по месту расположения — пригороду Цюриха, приобрела все права на разработку пушки.
    К 1927 году фирма «Эрликон» разработала и поставил на конвейер модель, названную Эрликон S (тремя годами позже ставшую просто 1S). По сравнению с первоначальной моделью, она созданна под более мощный патрон 20×110 мм и характеризовалась более высокой начальной скоростью снаряда в 830 м/с.
    В Германии орудие получило широкое применение в качестве средства противовоздушной обороны кораблей, однако существовали и полевые варианты пушки, широко применявшиеся в Вермахте и зенитных войсках Люфтваффе, под обозначением - 2 cm Flak 28 и 2 cm VKPL vz. 36.

    В период с 1940 по 1944 годы объём сделок головной компании Werkzeugmaschinenfabrik Oerlikon (WO) только с державами оси — Германией, Италией и Румынией — составил 543,4 млн шв. франков, и включали поставки 7013 20-мм пушек, 14,76 млн. штук патронов к ним, 12 520 запасных стволов и 40 тыс. патронных ящиков (вот такой швейцарский ”нейтралитет”!).
    Несколько сотен этих зенитных автоматов было захвачено в Чехословакии, Бельгии и Норвегии.
    В СССР слово “Эрликон”, стало именем нарицательным для всей малокалиберной зенитной артиллерии периода Второй мировой войны.
    При всех своих достоинствах, 20-мм зенитные автоматы оказались неспособны гарантировать 100% пробитие бронирования штурмовиков Ил-2.
    Для исправления этой ситуации в 1943 году, фирмой «Маузер», путем наложения 3-см авиационной пушки МК-103 на лафет 2-см автоматической зенитной пушки Flak 38, была создана зенитная установка Flak 103/38. Пушка имела двухстороннее ленточное питание.Действие механизмов автомата было основано на смешанном принципе: отпирание канала ствола и взведение затвора осуществлялось за счет энергии пороховых газов, отводимых через боковой канал в стволе, а работа механизмов подачи производилась за счет энергии откатывающегося ствола.
    В серийное производство Flak 103/ 38 запущена в 1944 году. Всего произведено 371 орудие.
    Кроме одноствольных в небольшом числе были выпущены спаренные и счетверенные 30-мм установки .

    В 1942―1943 гг. предприятие «Ваффен-Верке» в Брюне на базе 3-см авиационной пушки MK 103 создало зенитную автоматическую пушку MK 303 Br. От пушки Flak 103/38 ее отличала лучшая баллистика. Для снаряда весом 320 г начальная скорость его у MK 303 Br составляла 1080 м/с против 900 м/с у Flak 103/38. Для снаряда весом 440 г эти величины составляли 1000 м/с и 800 м/с соответственно.
    Автоматика работала как за счет энергии газов, отводимых из канала ствола, так и за счет отдачи ствола при его коротком ходе. Затвор — клиновой. Досылка патронов производилась досылателем на всем пути движения патрона в камору. Дульный тормоз имел эффективность 30 %.
    Производство пушек MK 303 Br началось в октябре 1944 г. Всего до конца года было сдано 32 пушки, а в 1945 г. — еще 190.
    30-мм установки были значительно эффективней 20-мм, однако развернуть широкомасштабное производство этих зенитных автоматов немцы не успели.
    В нарушение «Версальских» соглашений, фирмой «Рейнметалл» в конце 20-х начались работы по созданию 3,7-см автоматической зенитной пушки.
    Автоматика пушки работала за счет энергии отдачи при коротком ходе ствола. Стрельба велась с тумбового лафета, опиравшегося с помощью крестообразного основания на грунт. В походном положении орудие устанавливалось на четырехколесную повозку.

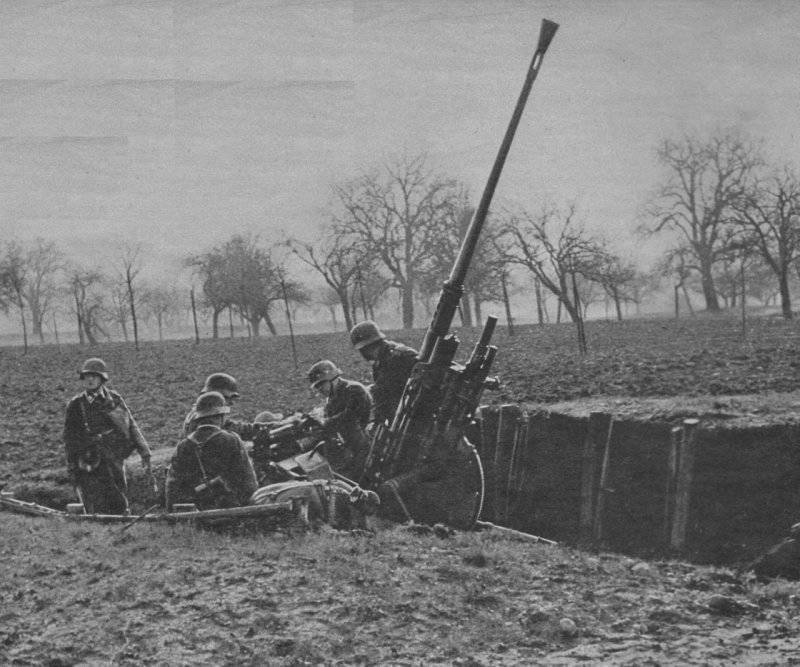

    37-мм зенитная пушка предназначалась для борьбы летящими на небольших высотах (1500-3000 метров) самолётами и для борьбы с наземными бронированными целями.

    3,7-см пушка фирмы «Рейнметалл» вместе с 2-см автоматической пушкой в 1930 г. были проданы конторой БЮТАСТ Советскому Союзу. Фактически были поставлены только полная технологическая документация и комплект полуфабрикатов, сами же пушки не поставлялись.
    В СССР пушка получила наименование «37-мм автоматическая зенитная пушка обр. 1930 г.». Иногда ее называли 37-мм пушкой «Н» (немецкой). Производство пушки было начато в 1931 г. на заводе № 8, где пушка получила индекс 4К. В 1931 г. были предъявлены 3 пушки. На 1932 г. план составлял 25 пушек, завод предъявил 3, но военная приемка не приняла ни одной. В конце 1932 г. систему пришлось снять с производства. В РККА не попало ни одной 37-мм пушки обр. 1930 г.
    3,7-см автоматическая пушка фирмы «Рейнметалл» поступила на вооружение в 1935 г. под названием 3,7 cm Flak 18. Одним из существенных недостатков была четырехколесная повозка. Она оказалась тяжелой и неповоротливой, поэтому на смену ей был разработан новый четырех станинный лафет с отделяющимся двухколесным ходом.
    3,7-см зенитная автоматическая пушка с новым двухколесным лафетом и рядом изменений в устройстве автомата получила название 3,7 cm Flak 36.

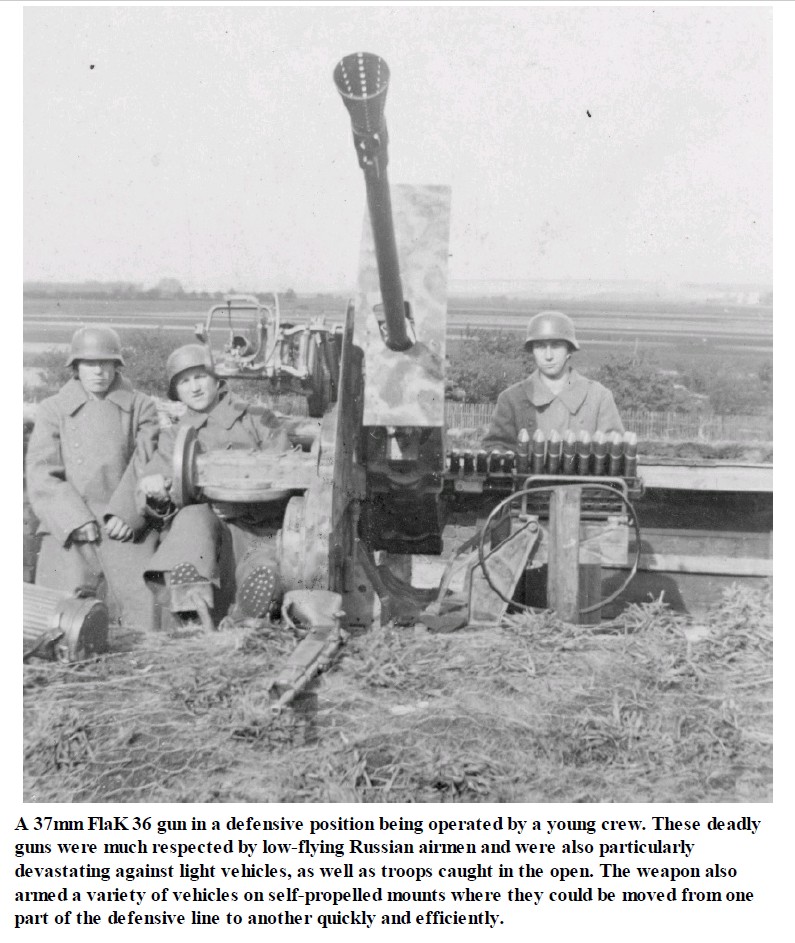

    1378962195_37-cm-flak-18 (1).jpg

    Существовал еще один вариант, 3.7-cm Flak 37, отличавшийся только сложным, управлявшимся прицелом со счётно-решающим устройством и упреждающей системой.

    Кроме штатных лафетов обр. 1936 г., 3,7-см автоматы Flak 18 и Flak 36 устанавливались на железнодорожных платформах и различных грузовиках и бронетранспортёрах, так же на танковые шасси.
    Производство Flak 36 и 37 велось до самого конца войны на трёх заводах (один из них находился в Чехословакии). К концу войны в люфтваффе и вермахте имелось около 4000 37-мм зениток.
    Уже в ходе войны на базе 3,7 cm Flak 36 фирма «Рейнметалл» разработала новый 3,7-см автомат Flak 43.

    Автомат обр. 43 имел принципиально новую схему автоматики, когда часть операций производилась за счет энергии отводимых газов, а часть — за счет откатывающихся частей. Магазин Flak 43 вмещал 8 патронов, а у Flak 36 он был рассчитан на 6 патронов.

    3,7-см автоматы обр. 43 устанавливались как на одиночных, так и на двухорудийных установках.
    Во время Второй мировой войны существовал «трудный» для зенитных орудий уровень высот от 1500 м до 3000. Здесь самолеты оказывались мало досягаемыми для легких зениток, а для пушек тяжелой противовоздушной артиллерии эта высота была слишком мала. В целях разрешения проблемы казалось естественным создать зенитки некоего промежуточного калибра.
    Немецкие конструкторы фирмы «Рейнметалл» предложили военным пушку, известную под индексом 5-cm Flak 41.


    Действие автоматики основано на смешанном принципе. Отпирание канала ствола, экстракция гильзы, отбрасывание затвора назад и сжатие пружины накатника затвора происходили за счет энергии пороховых газов, отводимых через боковой канал в стволе. А подача патронов осуществлялась за счет энергии откатывающегося ствола. Кроме того, в автоматике использовался частичный фиксированный выкат ствола.
    Канал ствола запирался клиновым продольно скользящим затвором. Питание автомата патронами боковое, по горизонтальному столу подачи с помощью обоймы на 5 патронов.
    В походном положении установка перевозилась на четырехколесной повозке. В боевом положении оба хода откатывались.
    Первый экземпляр появился в 1936 г. Процесс доработки шел весьма неспешно, в результате орудие было запущено в серийное производство лишь в 1940 году.
    Всего было выпущено 60 зениток данной марки. Как только первые из них поступили в действующую армию в 1941 г., выявились крупные недостатки ( как будто их не было на полигоне).
    Основной проблемой являлись боеприпасы, которые были мало приспособлены для использования в зенитном орудии.

    Несмотря на относительно большой калибр, 50-мм снарядам не хватало мощности. Кроме того вспышки выстрелов ослепляли наводчика, причем даже в ясный солнечный день. Лафет оказался слишком громоздким и неудобным в реальных боевых условиях. Механизм горизонтальной наводки был слишком слабым и работал медленно.
    Flak 41 выпускался в двух версиях. Мобильная зенитка передвигалась на двухосном лафете. Стационарная пушка предназначалась для обороны стратегически важных объектов, таких, как Рурские дамбы. Несмотря на то, что орудие получилось, мягко говоря, неудачным, оно продолжало нести службу до конца войны. Правда, к тому времени их осталось всего 24 единицы.
    Справедливости ради стоит сказать, что орудия такого калибра так и не были созданы ни в одной из воюющих стран.
    Зенитная 57-мм С-60 была создана в СССР В.Г. Грабиным уже после войны.
    Оценивая действия немецкой малокалиберной артиллерии, стоит отметить её исключительную эффективность. Зенитное прикрытие германских войск было значительно лучше советского, особенно это относится к начальному периоду войны.
    Именно зенитный огонь погубил большую часть потерянных по боевым причинам Ил-2.
    Сами же высокие потери Ил-2 следует объяснить, прежде всего, спецификой боевого применения этих штурмовиков. В отличие от бомбардировщиков и истребителей, они работали исключительно с малых высот – а значит, чаще и дольше, чем другие самолеты, находились в сфере действительного огня малокалиберной зенитной артиллерии немцев.
    Чрезвычайная опасность, которую представляли для нашей авиации немецкие малокалиберные зенитки, была обусловлена, во-первых, совершенством материальной части этого оружия. Конструкция зенитных установок позволяла очень быстро маневрировать траекториями в вертикальной и горизонтальной плоскостях, каждое орудие было оснащено прибором управления артиллерийским зенитным огнем, который выдавал поправки на скорость и курс самолета; трассирующие снаряды облегчали корректировку огня. Наконец, немецкие зенитки обладали высокой скорострельностью; так, 37-мм установка Flak 36 выпускала 188 снарядов в минуту, а 20-мм Flak 38 – 480.
    Во-вторых, насыщенность этими средствами войск и ПВО тыловых объектов у немцев была очень высокой. Количество стволов, прикрывавших объекты ударов Ил-2, непрерывно возрастало, и в начале 1945 г. по штурмовику, работающему в полосе немецкого укрепленного района, в секунду (!) могло выпускаться уже до 200—250 20– и 37-мм снарядов.
    Очень небольшим было время реакции, с момента обнаружения, до открытия огня. Первый прицельный выстрел малокалиберная зенитная батарея была готова дать уже через 20 секунд после обнаружения советских самолетов; поправки на изменение курса Ил-2, угла их пикирования, скорости, дальности до цели немцы вводили в течение 2—3 секунд. Применявшаяся ими концентрация огня нескольких орудий по одной цели также увеличивала вероятность поражения.

    Последнее редактирование модератором: 8 апр 2017
    Valdemar, Tataren67, -HUNTER- и 7 другим нравится это.
  4. Offline

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.795
    Спасибо SB:
    82.900
    Отзывы:
    1.237
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского
  5. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Алексей, спасибо тебе за поддержку.
    Сообщения объединены, 7 янв 2017, время первого редактирования 7 янв 2017
    Зенитное орудие на платформе грузовой машины.1917 год.

    df64, -HUNTER-, Славентий и 3 другим нравится это.
  6. Offline

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.795
    Спасибо SB:
    82.900
    Отзывы:
    1.237
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского
    Зенитный автомат "2 cm Flak-38",установленный на лафет для стрельбы по наземным целям (Erdkampflafette-43)

    -HUNTER-, Славентий, Юниор и 3 другим нравится это.
  7. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Красивая штука. Что только люди не придумают для того , чтобы убивать себе подобных...

    Юниор и df64 нравится это.
  8. Offline

    vadimir Завсегдатай SB

    Регистрация:
    6 апр 2015
    Сообщения:
    1.166
    Спасибо SB:
    8.693
    Отзывы:
    296
    Страна:
    Russian Federation
    Из:
    Карелия
    Имя:
    Вадим
    Интересы:
    фортификация

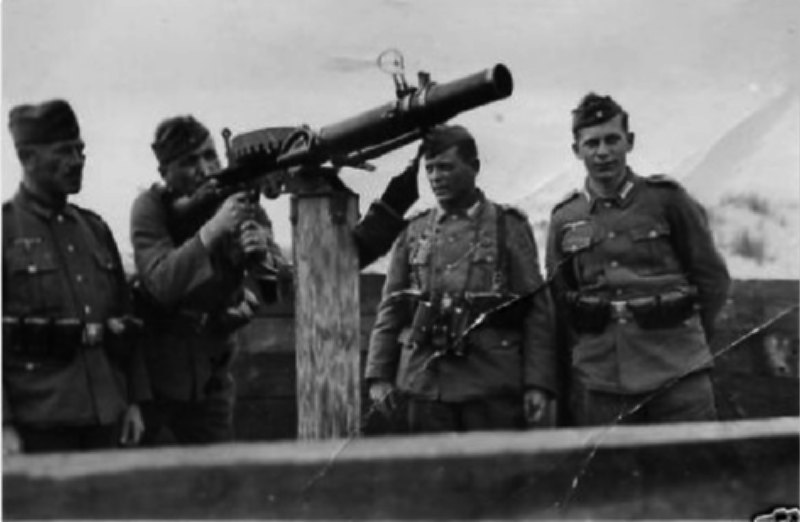

    Использование пулемета Льюис в качестве зенитного.
    Какие самолеты немцы из него собирались сбивать?, если только У2, так и то под вопросом.

    df64, -HUNTER-, voFka и 4 другим нравится это.
  9. Offline

    j.silver пират...просто пират

    Регистрация:
    22 сен 2015
    Сообщения:
    2.382
    Спасибо SB:
    9.981
    Отзывы:
    320
    Страна:
    Russian Federation
    Из:
    Брянск
    Имя:
    Джон
    Интересы:
    сундук Флинта
    Я тут вот чего нарыл...Опытная ЗСУ на базе полуторки с установкой пулеметов Дегтярева ДС-32
    Пулемет был оснащен кожухом а ля Льюис. В серию не пошел.

    df64, -HUNTER-, voFka и 5 другим нравится это.
  10. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
  11. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Зенитный танк Flakpanzer I. Район Харькова, май 1942 г.

    2bellum, Юниор, -HUNTER- и 3 другим нравится это.
  12. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    На фото генерал-лейтенант Хейно фон Рантзау, зенитчик.

    df64, 2bellum, Юниор и 4 другим нравится это.
  13. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Зарождение и становление зенитной артиллерии в России

    Появление средств противовоздушной обороны неразрывно связано с принятием на вооружение армий наиболее развитых стран управляемых летательных аппаратов. Зенитная артиллерия возникла как одно из средств борьбы с авиацией еще в первую мировую войну.

    В России осваивать стрельбу по воздушным целям, в качестве которых использовались привязанные воздушные шары и аэростаты, начали еще в конце прошлого века. Наиболее удачными были стрельбы, проведенные 13 июля 1890 года на Усть-Ижорском полигоне и в следующем году под Красным Селом.

    В 1908 году в Сестрорецке и в 1909 году под Лугой были проведены первые опытные стрельбы по движущейся цели – воздушному шару, буксируемому лошадьми. Стрельба велась из трехдюймовых полевых орудий (обр. 1900, 1902 гг.) и показала возможность уничтожения движущихся воздушных целей. Вместе с тем, из-за конструктивных особенностей орудия полевой артиллерии не могли успешно бороться с авиацией противника. Необходима была специальная зенитная пушка.

    Еще в 1901 году молодой военный инженер М. Ф. Розенберг разработал проект первого 57-мм зенитного орудия. Однако многие высокопоставленные военные руководители того времени посчитали эту идею не заслуживающей внимания и проект был отвергнут. В 1908 году идею создания противосамолетной пушки поддержал коллектив преподавателей Офицерской артиллерийской школы и Михайловской артиллерийской академии. Офицерами школы М.В. Добровольским, Е.К. Смысловским, П.Н. Никитиным были разработаны тактико-технические требования к зенитному орудию, а капитан В.В. Тарновский предложил установить его на автомобильную платформу. Окончательный проект противосамолетной пушки был одобрен Главным артиллерийским управлением в 1913 году.

    Непосредственную разработку и изготовление опытного образца зенитной пушки общество "Путиловские заводы" в июне 1914 года поручило своему конструктору Ф.Ф. Лендеру. Активное участие в работе приняли: поручик Офицерской артиллерийской школы В.В. Тарновский, известный русский артиллерист П.А. Глазков, работники Путиловского

    завода Ф.М. Гарковский, А.Я. Навядовский, В.И. Бирюков. К концу 1914 года на Путиловском заводе были изготовлены первые четыре образца 76-мм противосамолетной пушки, установленные на специальных 5-тонных автомобилях. В феврале 1915 года они прошли испытания на Петроградском полигоне и получили положительную оценку.

    К началу первой мировой войны русская армия не имела специальных сил и средств для борьбы с воздушным противником. Осенью 1914 года Генеральному штабу пришлось спешно приступить к формированию артиллерийских подразделений, предназначенных для стрельбы по воздушным целям. Для их формирования были использованы морские 75-мм пушки и 76,2-мм орудия полевой артиллерии (обр. 1900, 1902 гг.), приспособленные для стрельбы по воздушным целям.

    Уже в ходе войны в артиллерийских частях разрабатываются «ямные» и тумбовые приспособления для увеличения угла возвышения и обеспечения кругового обстрела самолетов 76,2-мм полевыми пушками. Авторами этих приспособлений были офицеры русской армии В.К. Матвеев, В.С. Мяги, В.И. Рекалов, П.М. Радзивилович. Лучшим из всех имевшихся в то время станков был тумбовый станок Б.Н. Иванова, одобренный Артиллерийским комитетом Главного артиллерийского управления.

    Для улучшения результатов стрельбы из приспособленных для ведения огня по самолетам полевых орудий применялись специальные приборы. Первый прибор определения угла упреждения для стрельбы по воздушным целям был предложен русским изобретателем Я.Н. Перепелкиным. В дальнейшем, на основе этого прибора, поручик А.М. Игнатьев разработал более совершенный прицел для противосамолетных пушек. В 1916 году инженер И.А. Лауниц сконструировал прибор, позволявший определять скорость и направление движения цели.

    Формирование первой зенитной батареи началось в начале 1915 года в Царском Селе. Командиром батареи был назначен активный участник создания первой отечественной зенитной пушки капитан В.В. Тарновский. В марте 1915 года первая зенитная батарея была направлена в действующую армию. 17 июня 1915 года батарея капитана Тарновского, отражая налет девяти немецких самолетов, сбила два из них, открыв счет самолетов противника, уничтоженных отечественной зенитной артиллерией.

    13 декабря 1915 года был издан приказ о формировании четырех отдельных легких батарей для стрельбы по воздушному флоту. Эту дату военные историки считают днем образования войск войсковой противовоздушной обороны.

    Всего за годы первой мировой войны была сформирована 251 зенитная батарея. Однако только 30 из них были вооружены противосамолетными пушками. В связи с нехваткой автомобилей зенитные пушки устанавливали на подвижные деревянные платформы с конной упряжкой. Для обороны стационарных объектов использовались неподвижные позиционные установки. Одной из первых противосамолетных батарей на Западном фронте в 1916 году командовал пионер советского ракетостроения Б.С. Петропавловский.

    Неподготовленность России к решению вопросов организации и ведения противовоздушной обороны к началу первой мировой войны вылилась в отсутствие системы подготовки личного состава противосамолетных батарей. Только к концу 1917 года в Евпатории впервые была организована зенитная офицерская школа. Начальником школы был назначен В.В. Тарновский. Кроме того, в этот же период, на базе курсов Северного фронта, находившихся в г. Двинске, была образована еще одна офицерская школа стрельбы по воздушному флоту. Вскоре это учреждение стало готовить, кроме офицеров, инструкторов из рядового состава.

    Несовершенство орудий и приборов, имевшихся на вооружении зенитчиков в первую мировую войну, приводило к огромному расходу снарядов. Средний расход боеприпасов на один сбитый самолет в 1914-1917 гг. составил от 8000 до 11000 снарядов. Несмотря на это, зенитные батареи стали одним из основных средств борьбы с воздушным противником. За четыре года войны на Западно-Европейском театре военных действий каждый пятый самолёт, уничтоженный в воздухе, был сбит огнём зенитной артиллерии (ЗА).

    Таким образом, к исходу первой мировой войны противосамолетная оборона уже приняла определённые формы организации, были разработаны средства и способы борьбы с авиацией, характерные для уровня развития техники того времени.

    Valdemar, Andrey.ya.83, df64 и 2 другим нравится это.
  14. Offline

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.795
    Спасибо SB:
    82.900
    Отзывы:
    1.237
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского

    Andrey.ya.83, df64, Tataren67 и 4 другим нравится это.
  15. Offline

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.795
    Спасибо SB:
    82.900
    Отзывы:
    1.237
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского





    зенит.jpg tumblr_nwhhm65tJx1ut8ktco1_540.jpg











    df64, 2bellum, Юниор и 4 другим нравится это.
  16. Offline

    voFka Завсегдатай SB

    Регистрация:
    28 авг 2014
    Сообщения:
    428
    Спасибо SB:
    1.547
    Отзывы:
    45
    Страна:
    Ukraine
    Из:
    Харьков
    Интересы:
    Чем не известней – тем интересней
    6.зенитно-пулеметная установка.jpg 009.jpg

    df64, Юниор, -HUNTER- и 4 другим нравится это.
  17. Offline

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.795
    Спасибо SB:
    82.900
    Отзывы:
    1.237
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского
    Советская 37-мм автоматическая зенитная пушка образца 1939 года (61-К)


    df64, Юниор, voFka и 3 другим нравится это.
  18. Offline

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.795
    Спасибо SB:
    82.900
    Отзывы:
    1.237
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского
    Немецкий зенитный пулемет MG-34 на набережной бельгийского города Остенде.

    зенитка 2.jpeg
    Британские патрульные катера в море



    77777.jpg tumblr_npudrgZZke1ut8ktco1_1280.png






    df64, vadimir, 2bellum и 3 другим нравится это.
  19. Online

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.044
    Спасибо SB:
    22.792
    Отзывы:
    576
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Зенитное орудие на базе тачанки:

  20. Offline

    Wolf09 Старый Волк Команда форума

    Регистрация:
    27 фев 2012
    Сообщения:
    17.795
    Спасибо SB:
    82.900
    Отзывы:
    1.237
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История государства российского

Поделиться этой страницей
