    СПАСИБО! за пояснения. Эх найти бы схему с двумя кнопками!!! Не понятно кнопки были с фиксаторами или нет?
    Если без фиксатора все время ее держать или после разговора снимать с фиксатора, а если забудешь???
    А указанный телефонный аппарат МБ ко мне уже едет.

    84312168.jpg 84312158.jpg 153215385463794354.jpg

    Последнее редактирование модератором: 7 авг 2019
    Андрей Бутерман нравится это.
  2. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    489
    Спасибо SB:
    1.398
    Отзывы:
    26
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]

    те телефон ЦБ с вызывными кнопками - это 1905 год.
    Сообщения объединены, 5 авг 2019, время первого редактирования 5 авг 2019
    зачем вам эта схема, если ваш аппарат без кнопок был изначально вероятнее всего.
    кнопка нажималась только для вызова телефонистки
    Сообщения объединены, 5 авг 2019
    шильда на нем сохранилась?
    ну и где то раздобыть трубку и звонок....

  3. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    89
    Спасибо SB:
    128
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    84312166.jpg 84312159.jpg 2014-10-28-13.44.57.jpg Вот нашел подобную схему с двумя кнопками.
    115576142 (1).jpg
    А схему ищу для возможности установить кнопки на свой аппарат он похоже изначально был с кнопками...
    у3 — копия.jpg
    Сообщения объединены, 5 авг 2019, время первого редактирования 5 авг 2019

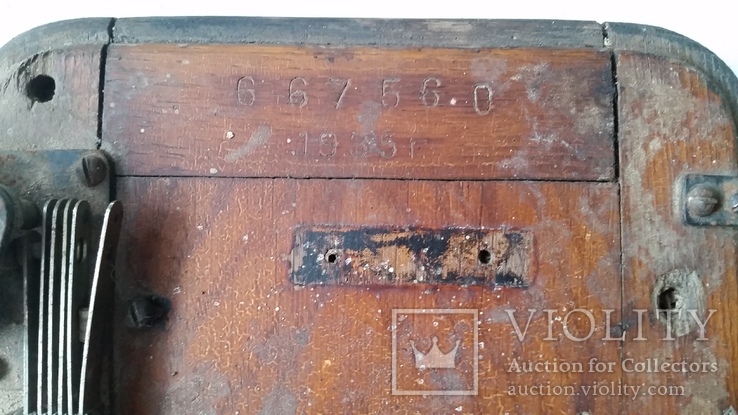

    шильды нет клеймо на месте

  4. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    489
    Спасибо SB:
    1.398
    Отзывы:
    26
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]

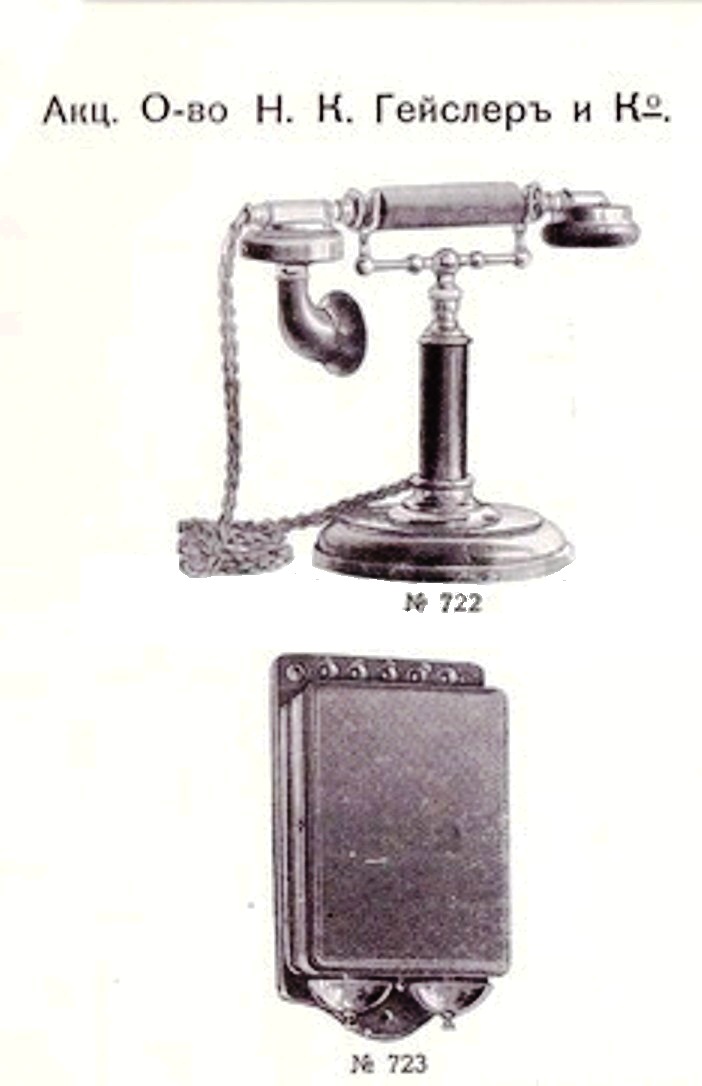

    вероятно эта схема от такого аппарата

    Столовый аппарат системы ЦБ состоящий из настольной и стенной части с групповым вызовом образца СПб телефонной сети - так в каталоге. ( на картинке изображен вариант без группового вызова)
    Сообщения объединены, 5 авг 2019, время первого редактирования 5 авг 2019
    [​IMG]

    вот звонок от него - в продаже на авито
    и схема
    та -же

    тут как и на вашем перемычка на кнопках звонка - надо искать описание но вероятно была возможность подключения дополнительного звонка(моя версия)
    то что клейма Земля - да . для использования кнопок вызова.
    но телефоны делались одновременно для разных вариантов - я имею ввиду корпуса.
    те в одинаковом корпусе мог быть выпущен аппарат как с вызовом так и без.
    это касается и вашего варианта. но корпус мог быть заранее сделан с отверстиями а собран уже как аппарат без кнопок.

    Последнее редактирование: 5 авг 2019
    Андрей Бутерман, zhulkov и il2 нравится это.
  5. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    89
    Спасибо SB:
    128
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Да, так и есть!!! Однако считаю что с кнопками будет гораздо лучше чем с наляпистыми заглушками..

  6. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    489
    Спасибо SB:
    1.398
    Отзывы:
    26
    Страна:
    Russian Federation
    Из:
    СПб
    я написал Егору в л.с. с просьбой о возможности создания темы:
    Отечественный телефон: аппараты,сопутка фото.

    и переноса туда нашего диалога о телефонии в России в первой половине 20 века.
    может кто то из модераторов сможет потратить время на это.
    тема интересная. антикварных телефонов на порядок больше чем телеграфных аппаратов.

    при наборе в поисковике телеграф - половина ссылок уже идет на smolbattle.
    а по телефонам надеюсь еще народ подтянется


    вот схема принципиальная - можете себе и станцию собрать . а любимая девушка заодно и телефонисткой будет...

    [​IMG]




    В результате того , что тема по телеграфным аппаратам потихоньку стала наполнятся информацией и по аппаратуре телефонной связи, было решение создать отдельную тему.
    Начало ее положили те сообщения . которые уже были в телеграфной теме.


    Приветствуется любая информация, фотографии, может кто то поделится предметами из своей коллекции.
    В основном тут рассматриваются гражданские телефонные аппараты.



    немного истории - основные даты:
    7 марта 1876 года Александром Беллом (Америка) был получен патент на изобретение телефона.

    В 1877—1878 годах Томас Эдисон (Америка) предложил использовать в угольных микрофонах вместо угольного стержня угольный порошок, то есть изобрёл угольный микрофон с угольным порошком, который практически без изменений широко использовался до начала 1990-х годов, а в некоторых местах работает до сих пор.

    Первую в мире автоматическую АТС создал в 1889 году американский изобретатель Элмон Строуджер.
    (По одной из версий, к изобретению декадно-шагового искателя Элмона Строуджера подтолкнула недобросовестная конкуренция. А. Строуджер был владельцем похоронного бюро в городе Канзас-Сити (Миссури) и терпел убытки при получении заказов по телефону, так как телефонисткой на станции работала жена его прямого конкурента, владельца другой похоронной компании. Телефонистка направляла все звонки абонентов, вызывавших похоронное бюро, своему мужу. Элман Строуджер поклялся навсегда избавить общество от телефонисток и изобрёл автоматический телефонный коммутатор декадно-шагового типа ёмкостью до 99 абонентов.)
    В Советском Союзе АТС и телефонные аппараты для них производились с 1927 г. на заводе «Красная заря».


    Основные производители телефонов в России ( до 1917):
    - Телефонный завод Русского АО Л. М. Эриксон и Ко Санкт-Петербург (с 1922 года Красная Заря)
    - Электромеханический завод Н.К. Гейслера Санкт-Петербург ( с 1922 года Петроградский телефонно-телеграфный завод им. тов. Кулакова. )
    - Нижегородский телефонный завод «Сименс» ( позднее завод им Ленина)

    Последние данные обновления репутации:
    STEH: 1 пункт (похвально!) 6 авг 2019
    Последнее редактирование: 6 авг 2019
    il2 и STEH нравится это.
  7. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    89
    Спасибо SB:
    128
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Добрый день всем!!! Есть возможность приобрести такой аппарат_
    Точной информации по дате выпуска нет, был найден аналогичный аппарат с порядковый номером 1018 там указан 1900 год, у данного аппарата номер 950. Устройство для тестирования линии телеграфа для линейного использования между ключевыми и междугородными кабелями для проверки угла наклона, сопротивления и целостности. В схему моих телеграфов включить его не имеет смысла, а взять его для антуража, не совсем интересно... Может кому нужен, то если куплю готов буду обменять, интересуют царские гальванометры и ключи...

    84638278.jpg 84638276.jpg 84638285.jpg 84638281.jpg

    Последнее редактирование модератором: 7 авг 2019
  8. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    489
    Спасибо SB:
    1.398
    Отзывы:
    26
    Страна:
    Russian Federation
    Из:
    СПб
    давайте - то что про телеграф - в телеграфную тему.
    тут про телефон.
    Сообщения объединены, 7 авг 2019, время первого редактирования 7 авг 2019
    http://www.historische-messtechnik.de/passive-messgeraete/universal-galvanometer/00219.php

    Универсальный гальванометр фирмы Сименс и Гальске. инструмент, подходящий для всех гальванических измерений и состоящий из чувствительного игольчатого гальванометра, соединенного с мостом Уитстона.
    мог использоваться везде в том числе применялся и телеграфными техниками.

    вы пишите -
    междугородными кабелями для проверки угла наклона, сопротивления и целостности. - я в этом не специалист совсем но то ли корявый перевод то ли фантазия продавца.

    [​IMG]


    Те это в большей степени лабораторный прибор. Безусловно интересен тем . кто собирает старинные приборы и инструменты.

    Последнее редактирование: 7 авг 2019
    il2 нравится это.
  9. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    489
    Спасибо SB:
    1.398
    Отзывы:
    26
    Страна:
    Russian Federation
    Из:
    СПб

    довольно известная фотография оружейника Токарева с переделанным им пулеметом максим в ручной.
    а зачем она здесь - справедливым будет вопрос.

    Вот фотография полностью:

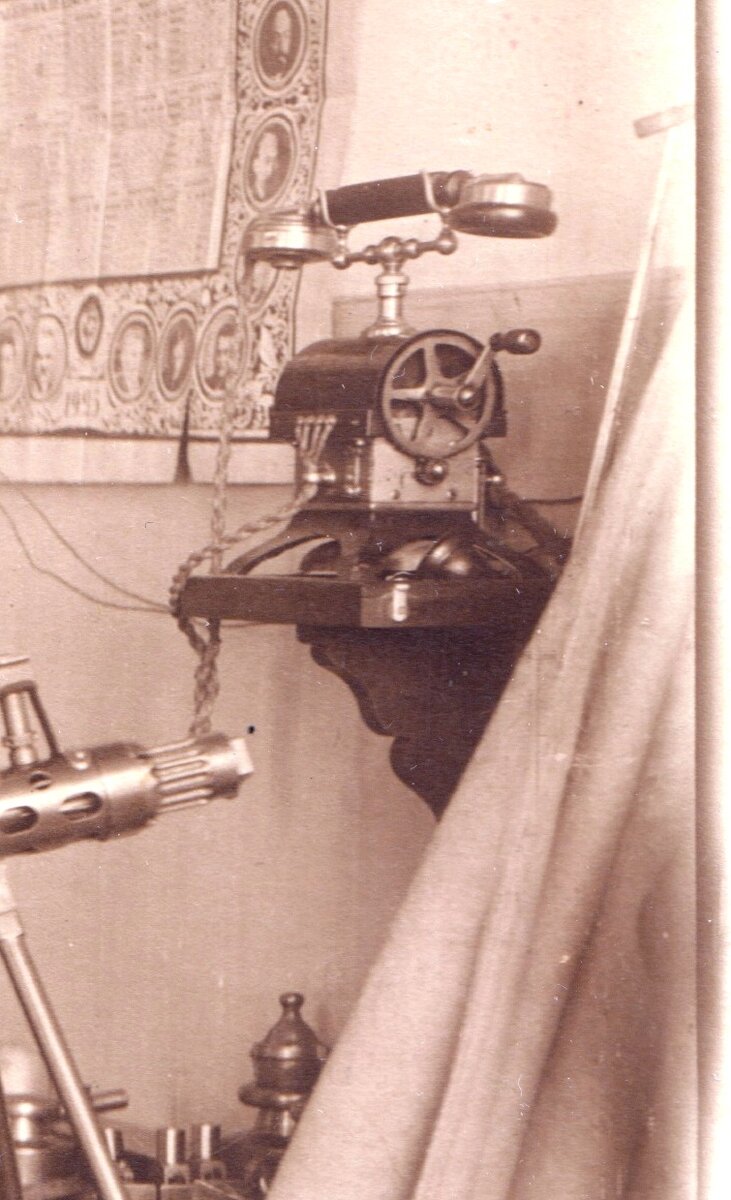

    но тем кто ее опубликовал , почему то помешал телефонный аппарат справа на стене в кабинете Токарева.

    09_18 - копия.jpg


    Сообщения объединены, 10 авг 2019
    а вот в таком виде подобный аппарат дожил до наших дней. фотография с одного известного форума
    [​IMG]
    [​IMG]



    Варианты такого аппарата выпускались различными производителями, ниже Эриксон. 3432432432.jpg

    [​IMG]

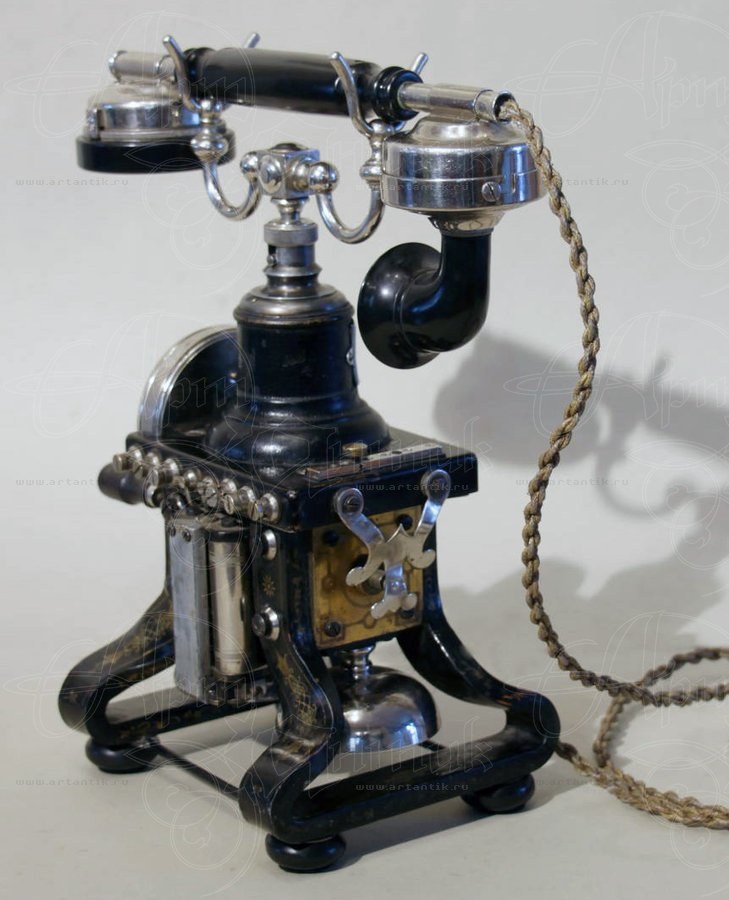

    Телефон L.M. Ericsson "скелетон"
    Швеция. Модель 1892 года.
    Настольный телефонный аппарат с индукторным вызовом.
    Аппарат системы МБ (для двухсторонней телефонной связи в сетях МБ (местной батареи).

    Батарея размещалась отдельно, в ящичке, в отличие от аппаратов с деревянным корпусом с батареей внутри.





    Варианты индукторов.

    Индуктор телефонный -
    магнитоэлектрическая машина с ручным приводом, применяемая в телефонных аппаратах для посылки сигналов вызова и отбоя на станции ручного обслуживания в сельской телефонной связи Ohh(См. Сельская телефонная связь). И. т. вырабатывает переменный ток с частотой 18—21 гц, напряжением 60—70 в и мощностью 3,8 вт (на сопротивлении нагрузки 2,5 ком). (Большая советская энциклопедия)

  10. Offline

    il2 Поручикъ

    Регистрация:
    14 окт 2016
    Сообщения:
    89
    Спасибо SB:
    128
    Отзывы:
    7
    Страна:
    Ukraine
    Из:
    Кременчуг
    Интересы:
    Дульнозарядное оружие
    Сообщения объединены, 11 авг 2019, время первого редактирования 11 авг 2019
    Да он уже на Украине в продаже бл не могу вставить ссылку с мобильного . За 120000 рублей

  11. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    489
    Спасибо SB:
    1.398
    Отзывы:
    26
    Страна:
    Russian Federation
    Из:
    СПб
    вы о каком аппарате - о тех остатках Гейслера что на фото?
    Сообщения объединены, 11 авг 2019, время первого редактирования 11 авг 2019
    [​IMG]
    Вот такую книгу рекомендуют тем , кто интересуется старинными телефонами для коллекции.
    Автор Красик Владимир Юрьевич
    Издательство Топливо и энергетика
    Год выпуска 2000
    Предлагаемая Вашему вниманию книга - первое издание, ориентированное не на схематические аспекты телефонных аппаратов, а на их внешний вид и конструктивные особенности, видоизменяющиеся уже более 100 лет. Именно поэтому основное внимание при подготовке издания было уделено поиску сохранившихся аппаратов и их изображений.
    Часть иллюстративного материала взята из ставших уже редкостью справочников конца XIX - начала XX веков. В книге собраны воедино сведения об аппаратах различных стран мира, в том числе дореволюционной России и бывшего СССР.
    Фотографии аппаратов представлены из фондов политехнического музея в Москве, музея Московской телефонной сети (МГТС), Центрального музея связи имени А.С.Попова в С.-Петербурге, Телефонного музея в Копенгагене (Дания), музея связи в Милане (Италия), музея "Сименс Форум", Мюнхен (Германия), "Телемузея" (Швеция), архива "AT & T" (США) и частных коллекций.
    Книга предназначена для широкого круга читателей.
