25 мм противотанковая пушка Гочкиса

Тема в разделе "Общий раздел. Опознание", создана пользователем zunder1, 30 июн 2014.

  1. zunder1
    Offline

    zunder1 Завсегдатай SB

    Регистрация:
    19 дек 2012
    Сообщения:
    6.525
    Спасибо:
    32.475
    Отзывы:
    427
    Страна:
    European Union
    Из:
    _
    Интересы:
    _
    Seregas1979, adler501, Юниор и 5 другим нравится это.
  2. Сергей Сюрприз
    Offline

    Сергей Сюрприз Завсегдатай SB

    Регистрация:
    18 мар 2012
    Сообщения:
    1.210
    Спасибо:
    1.209
    Отзывы:
    42
    Страна:
    Russian Federation
    Из:
    Смоленск
    Seregas1979 и Юниор нравится это.
  3. zunder1
    Offline

    zunder1 Завсегдатай SB

    Регистрация:
    19 дек 2012
    Сообщения:
    6.525
    Спасибо:
    32.475
    Отзывы:
    427
    Страна:
    European Union
    Из:
    _
    Интересы:
    _
    Хорошо бы,но увы):)

    Юниор нравится это.
  4. ROTBEIL
    Offline

    ROTBEIL ALTAMTMANN

    Регистрация:
    1 мар 2014
    Сообщения:
    1.552
    Спасибо:
    5.902
    Отзывы:
    65
    Страна:
    Latvia
    Из:
    Герцогство Курляндское
    Интересы:
    БА-10,МГ-08
    Юниор нравится это.
  5. zunder1
    Offline

    zunder1 Завсегдатай SB

    Регистрация:
    19 дек 2012
    Сообщения:
    6.525
    Спасибо:
    32.475
    Отзывы:
    427
    Страна:
    European Union
    Из:
    _
    Интересы:
    _
    На самом деле искал инфу по 25 мм выстрелу,а тут и пушчёнка вылезла.
    Красивая,хоть и Французская!

    Юниор и ROTBEIL нравится это.
  6. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    По моему, интересная инфа, как эти " француженки " и её сестра "вариант пехотной пушки от фирмы «APX» с облегчённым лафетом 25 мм SA 37 или APX SAL 37", появились в финских войсках.
    https://ru.wikipedia.org/wiki/25-мм_противотанковая_пушка_образца_1934_года_(SA-L)





  7. vitaly_cn
    Offline

    vitaly_cn Завсегдатай SB

    Регистрация:
    18 сен 2008
    Сообщения:
    410
    Спасибо:
    333
    Отзывы:
    4
    Страна:
    Russian Federation
    Из:
    г.Волгодонск
    На последнем фото что за трубки валяются возле ящика. Попадались такие из латуни, сдал в цветмет.

    Юниор нравится это.
  8. Wolf09
    Offline

    Wolf09 Рядовой запаса

    Регистрация:
    27 фев 2012
    Сообщения:
    9.127
    Спасибо:
    41.985
    Отзывы:
    542
    Страна:
    Russian Federation
    Из:
    Нижегородская губерния
    Имя:
    Алексей
    Интересы:
    История Государства Российского
    Наиболее массовым противотанковым средством французской армии, в 40-х годах были 25-мм противотанковые пушки SA34 и SA37 . Разработка фирмы Гочкис, принятая на вооружение в 1934г, последняя прошла модернизацию в 1937г. Пушка получила более легкий лафет от АРХ (Пюто), что положительно сказалась на ее тактической подвижности.
    В каждом из трех батальонов французского пехотного полка была пара таких орудий, плюс шесть пушек в роте тяжелого оружия полка. Кроме того, в дивизии было от 23-26 25 мм пушек. Всего же в дивизии насчитывалось около 60-64 ПТП, из них 52-56 - 25 мм ПТП, остальные 8 - 47мм ПТП, либо вследствие их недостатка - 75 мм Mle1897/33 либо обычные дивизионные пушки '97'.
    Всего французская армия на начало войны располагала примерно 4550 такими орудиями. Но этого числа орудий было недостаточно, и многие дивизии не имели положенного по штатам кол-ва орудий, а часто последние заменялись 37-мм траншейной пушкой Пюто. Последних к маю 1940 г насчитывалось в армии 1036 штук, в основном в пехотных дивизиях второй линии. Хоть и получив новый бронебойный снаряд Mle1935, траншейная пушка Пюто пробивала 18 мм брони на дистанции в 400 метров, что было явно не достаточно. Но был и плюс, SA34 и SA37 не имела ОФ снарядов и поэтому 37mm Mle1916 TR в общем ценили. Но и 37-мм пушки Пюто проблемы не решали и поэтому противотанковые подразделения либо в полку, либо в дивизии иногда вовсе отсутствовали. Кроме французской армии около 220 25-мм ПТП получил британский экспедиционный корпус, 240 пушек получили финны. После поражения Франции оба типа ПТП были приняты на вооружение в Германии соответственно как 2,5 cm Pak 112(f) и 2,5 cm Pak 113(f). В большинстве эти орудия были направлены в береговую оборону Норвегии и Франции.
    Для начала войны SA34/SA37 была неплохим орудием и представляла достаточно серьезную угрозу для немецких танков, к тому времени не обремененных броней. По бронепробиваемости на дистанции до 500 м, SA34/SA37 по не уступала 3,7 см Pak 35/35, хотя и более легкий снаряд французского орудия давал себя знать на дальних дистанциях.. К достоинствам ее можно также отнести и наличие пламегасителя, что затрудняло ее обнаружение. В боекомплект пушки входили сплошной бронебойный и два типа бронебойно-трассирующих снаряда. Трассирующий снаряд так же был сплошным, но сзади в канале запрессован трассирующий состав. В пехотном полку имелось 156 снарядов для 25-мм ПТП, из них непосредственно у орудия - 76.
    Пушка имела ствол моноблок, клиновый полуавтоматический затвор, гидравлический тормоз отката и пружинный накатник.
    Оба орудия были подрессорены и имели металлические колеса с резиновыми шинами, что позволяло перевозить их по шоссе со скоростью до 50 км/час. В пехоте чаще всего использовали конную тягу, в механизированных подразделениях пушку мог тянуть тягач Рено UT. На дальнее расстояние пушка вполне могла транспортироваться просто в кузове грузовика.

    ТТХ.
    Калибр :______________________________25
    Длина ствола :_________________________1.80 м
    УВН :_______________________________от -5 до +15? *
    УГН :________________________________60
    Длина : ______________________________3.71м
    Ширина :_____________________________1.05м
    Высота :______________________________1.10 м ( по щиту)
    Толщина щита :________________________7 мм
    Вес :__________________________________480кг (SA34 лафет) или 300кг
    Начальная скорость :____________________920 м/с
    Скорострельность
    без исправления наводки_________________25 выстр./ минуту
    с исправлением наводки__________________15 выстр./ минуту
    Расчет :_________________________________6 человек

    * ТТХ встречаются достаточно разные так в частности:
    для SA 34 УВН = -5 ? до +21 , УГН=60
    для SA 37 УВН = -10 ? до +26 , УГН=37
    Броенепробиваемость тоже по разным источника разная, к примеру, по немецким 1941г:
    100 метров = 47mm /90
    500 метров = 40mm /90
    1000 метров = 30mm /90

    25-мм ПТП оснащены прицелом с четырехкратным увеличением, угол зрения 10.13?, дальность по шкале 3500 метров.
    На дистанции в 800 метров снаряды попадали в мишень размером 80 см х 80 см.

    Развитием 25-мм французских ПТП можно считать 25-мм датские противотанковые фирмы Ларсен. Последняя по заказу французской армии и на основе SA37 изготовила 29/20-мм орудие с коническим стволом, снаряд для которой был изготовлен во Франции.

    01.jpg 02.jpg
    03.jpg 04.jpg

    Французская 25-мм противотанковая пушка образца 1934 года системы Гочкиса (Canon de 25-mm antichar Modele 1934 Hotchkiss), брошенная на перекрестке в Ворму (Wormhout).
    Рядом с пушкой дорожный указатель, указывающий направление и расстояние на Болезель (Bollezeele) и Гравлинь (Gravelines), а также направление на север и название трассы D11 (Касель – Гравлинь).
    Второй указатель указывает направление на Арнеке (Arneke).

    Брошенная на улице города французская 25-мм противотанковая пушка Гочкис образца 1934 года (Canon de 25 mm antichar Modele 1934 Hotchkiss).

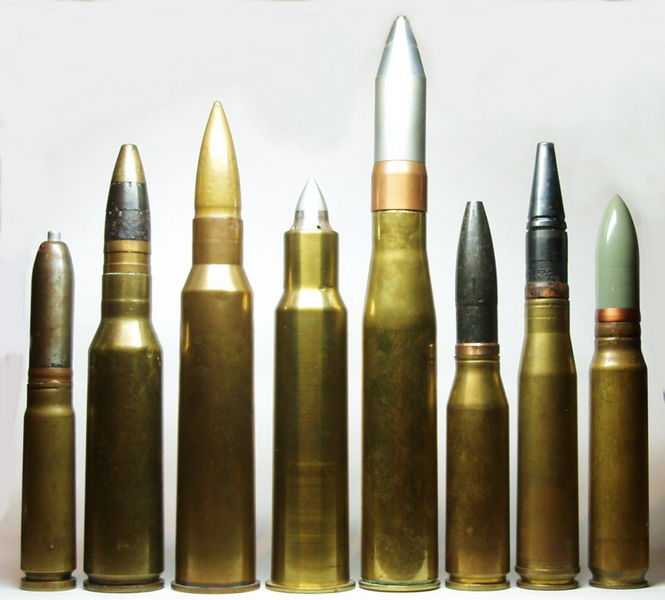

    Второй слева - патрон к 25-мм зенитке Гочкис, третий справа - патрон к 25-мм противотанковой пушке Гочкис

    1010.jpeg 1212.jpeg
    Немецкие солдаты позируют рядом с разбитой французской 25-мм противотанковой пушкой Гочкиса (Canon de 25 mm antichar Modele 1934 Hotchkiss).

    Артиллеристы 1-го полка ирландских королевских фузилеров (1st Royal Irish Fusiliers) ведут огонь из 25-мм противотанковой пушки Гочкиса (Canon de 25 mm antichar Modele 1934 Hotchkiss).

    Две брошенные французские 25-мм противотанковые пушки образца 1934 года системы Гочкиса (Canon de 25-mm antichar Modele 1934 Hotchkiss). Вокруг орудий разбросаны различные предметы военной амуниции.
    Данные орудия в германской армии получили обозначение 2,5 cm Pak 112(f).

  9. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    .. и пытались, по возможности, использовать.



    Восточный фронт (?)

    Норвегия.







    Норвегия.

    Последнее редактирование: 27 дек 2015
  10. МишкO
    Offline

    МишкO Полковникъ

    Регистрация:
    1 май 2014
    Сообщения:
    145
    Спасибо:
    129
    Отзывы:
    3
    Страна:
    Russian Federation
    Из:
    край озерный
    Интересы:
    Интересно всё

    Seregas1979, df64, Duha и 4 другим нравится это.
  11. Valdis
    Offline

    Valdis Завсегдатай SB

    Регистрация:
    5 ноя 2014
    Сообщения:
    477
    Спасибо:
    1.340
    Отзывы:
    20
    Страна:
    Russian Federation
    Из:
    Южный фас
    Интересы:
    Алкоголизм
    Я так понял упаковка от выстрелов,судя по фото картонная.

  12. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    В линейке эл. картинок :
    - Брошенные и захваченные германскими войсками, лёгкие ПТО, на территории Бельгии и Франции . 1940г.
    - Нечастые моменты попадания в кадр французских артрасчётов ( скорее всего , довоенная пропаганда, имхо ) .










  13. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Некий симбиоз английского Universal Bren carrier и французской пушки в немецком африканском корпусе.

    !0Universal_bren + 25mm0.jpg

  14. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    ... в качестве лёгкой противотанковой САУ на базе французского тягача Renault UE :


    !00Renault UE + 25mm Pak.jpg

    !00Renault UE + 25mm AT gun.jpg

  15. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Renault UE буксирует 2,5 cm PAK 112 (f).

    !00Renault UE towing a 2,5 cm PAK 112 (f).jpg

  16. 87medved
    Offline

    87medved Завсегдатай SB

    Регистрация:
    17 ноя 2012
    Сообщения:
    482
    Спасибо:
    3.165
    Отзывы:
    43
    Страна:
    Russian Federation
    Из:
    Смоленская губерния
    Интересы:
    третий рейх,РККА,SS и всего по немногу
    вот из пяти найденых одна осталась! дезактив того времени..

  17. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Ещё один экземпляр

    !00Renault UE + 2,5 cm PAK 112 (f)-.jpg

  18. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Брошенный, где то во Франции, лёгкий британский грузовичок Bedford MWD 15cwt с французским ПТО в кузове...

    !00_Bedford MWD 15cwt with Hotchkiss 25mm.jpg

  19. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Французский тягач Renault UE с прицепом и 25 мм ПТО

    !00_Renault UE + 25 mm_Canon 25 mm SA modеle 1937.jpg

  20. 3иганшинъ-Бугги
    Online

    3иганшинъ-Бугги Завсегдатай SB

    Регистрация:
    26 дек 2015
    Сообщения:
    500
    Спасибо:
    2.646
    Отзывы:
    24
    Страна:
    Russian Federation
    Из:
    БарАбинская лесостепь
    Интересы:
    Жестяной кружкой черпать море-океан
    Африканские трофеи союзников .
    Довооружённый Sd.Kfz. 250 трофейным ПТО.
