Жидкая.Изначально виксинт это герметик для авиации.Но без нанесения подслоя он не к чему вообще не прилипает! Видео по формам http://www.liveinternet.ru/users/blazing_sky/post256482408/ Может кому будет интересно видео -доступно показывает как сделать гальванопластику http://video.sibnet.ru/video775779-Galvano...__master_klass/ http://www.google.by/search?client=opera&a...channel=suggest
Посмотрел сколько стоит этот виксинт, чет дороговато 3300р? Или может вы какой другой используете? А так конечно ваши работы красивые,только не пойму, там у вас местами есть детали из белого металла это тоже гальванопластика?
Да ,дорогая резина-но этого стоит ибо формы практически вечные.Бел.мет.это тоже гальванокопии с покрытием хромом..

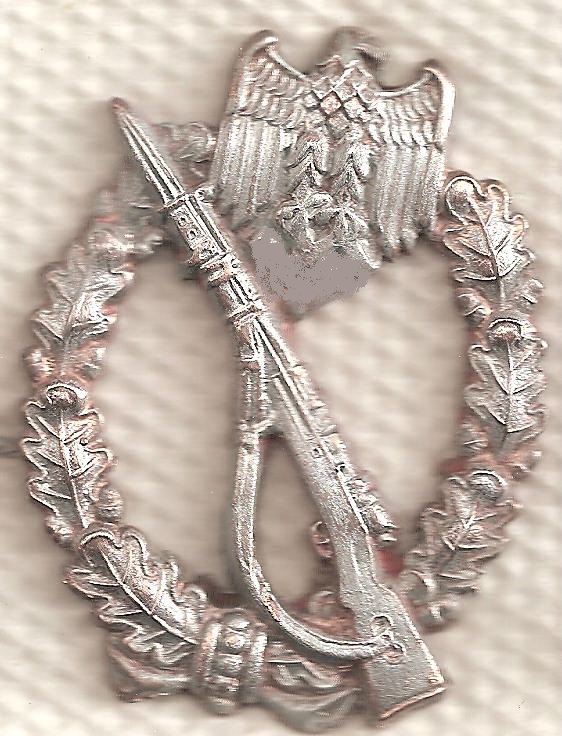

Позволю себе приподнять тему. Раньше отлипы делал в модельном пластилине и покрывал графитом (сердцевина батарейки натертая надфилем), сейчас использую компаунд и бронзовую пудру. Благодаря бронзовке затяжка идет быстрее и глаже. "Серебрение" делаю гальваническим цинкованием. вот, что есть под рукой показать из экспериментов. выращенная и покрытая копия. Плохо оттер лак, получились "непрокрасы"
было какое то похмельное воскресенье, душа не лежала ни к домашним делам, ни к опохмелу. Поставил форму на затяжку. к вечеру снял (экспериментировал с электролитом). затяжка полная, но тонкая. Обратно в форму заталкивать было лень, покрыл лицо лаком и улькнул на "доращивание". Лудить - это для меня пока тайна, с паяльником так и не научился толком работать. может быть в зиму попробую освоить ремесло
Паяльник не нужен. Я так делаю.Выняв изделие,не обрабатывая кистью мажем кислотой нутро(чтобы на лицевую не попадало)ложешь кусочек припоя или олова и на газ ставишь(можно горелкой). Припой равномерно растекётся.Медь станет не такой хрупкой.Выпиливаем,покрываем. Главное перед лужением проверить на просвет-если есть свичи припой на лицо попадёт. Поляки нутрянку чем-то типа эбоскситки обрабатывают-но их копии г..,не аккуратно делают-лишь бы сбыть.Америкосы лудят,но делают -как фольга тонкие(чтоб на почт.пересыл не разоряться)
набрел тут в сети на рекомендацию добавлять немного в электролит тиомочевины. Для чего? что дает? более ровную "обратку" затяжки?
ХИМИЧЕСКОЕ ЛУЖЕНИЕ Из книги Никандровой Л.И. "Химические способы получения металлических покрытий" Известно, что детали из меди и ее сплавов в процессе хранения окисляются, что приводит к значительным затруднениям при пайке. Обычно во избежание этого явления применяют гальваническое или горячее лужение. При гальваническом лужении требуется специальное оборудование, наличие электрического тока. При горячем лужении теряется значительное количество припоя за счет его окисления в процессе работы ванны. Получаемые покрытия имеют избыточную толщину. Взамен горячего и гальванического лужения можно применять химическое лужение, если не требуется высокая коррозионная стойкость покрытия. Процесс является контактным и основан на осаждении олова из раствора его комплексной соли за счет разности потенциалов, возникающей между медью и оловом. В качестве комплексообразователя олова применяют тиомочевину. В присутствии тиомочевины потенциал меди сдвигается в сторону более электроотрицательного значения, что дает возможность осуществления процесса контактного химического лужения. Так как я работаю только с медью,меня вполне устраивает мой раствор.
Интересная тема. Поддержу: http://electroforming.livejournal.com/ Здесь есть интересные изделия с описанием тонкостей.

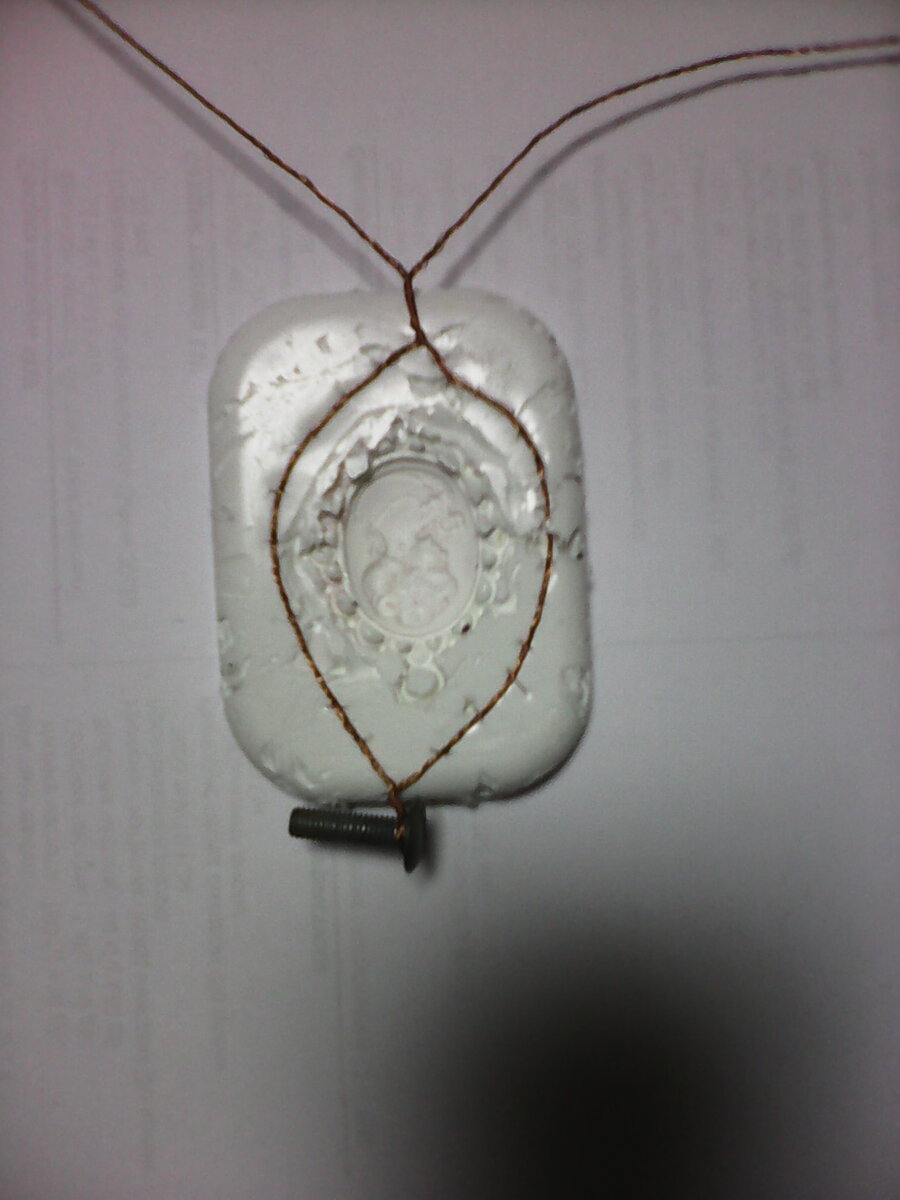

Может будет интересно. Второй день в отпуске, машины нет, без копа.... вискарь был вчера, сегодня не хочется что то Вот решил практически в режиме "онлайн" показать процесс очередной. что получится? посмотрим за качество фото пардон, объектив для фотоаппарата никак не куплю, а на телефоне всего 3 Мп итак, начинаем. попалась на глаза вот такая брошка дальше смачиваем спиртом с чего снимаем копию достаем компаунд, дезинфицируем себя изнутри (немного увлекся и перелил отвердителя - пришлось шустро заляпывать форму). Форма застыла, делаем проводник (медная проволка, решил для плотности просто пришить более тонкой проволокой) болт для утяжеления ибо компаунд просто всплывает. Покрываем бронзовой пудрой конструкцию берем зарядное устройство для аккумулятора, 12 в, ампераж на минимум. Анод - медная пластина и медные обрезки. загружаем "варево" час обедаем, курим, достаем смотрим - первый слой затянулся пусть часиков 10-12 растет. to be continued как говорят у нас в Выксе
