В проушине говорите? Всезнающий вы наш! Ну конечно же! Как же я туда не заглянул!? Это же самое удобное место, куда можно закрутить шланг или штуцер! Отверстие сверлили "Г-образным сверлом", а резьбу нарезали "кривым" метчиком?
И ещё под занавес,эабыл уточнить,реплику,что девайс притащен из Мясного Бора....а,там ,пардон,что!? Силиконовая долина? Центр научной мысли!? а может колхозник для весу нахлобучил одно на другое,не находите? Сообщения объединены, 23 2020, время первого редактирования 23 2020 Вы не правы ,гражданин почитатель общества Ahnenerbe Сообщения объединены, 23 2020 Как видите и такое инженерное решение имеет место быть. А вы со своими,кривыми Г-образными метчиками,опять подтвердили свою несостоятельность,как механика. Успокойтесь.
Для особо одарённых! Деталь выкопана лично!!! Лежала на глубине сантиметров 25-30. Представляет собой устройство заводского изготовления, никаких следов рукоблудия колхозников не имеет, что видно на фото. В проушине никаких отверстий нет. Представленное выше фото WA066 демонстрирует, что отверстие сделано снаружи, а не внутри!
Сердитый, Я не хочу,вас ни в коем случае огорчить дорогой Сердитый,но сами посудите ,здраво посудите,это есть приблуда. Простите,но я выхожу из обсуждения. Такой"союз" деталей не работает. Простите. Сообщения объединены, 23 2020, время первого редактирования 23 2020 Сердитый, Хотя знаете,с инженерной точки зрения,актуальной для той поры,когда была изобретена,эта выдающаяся деталь ,могу допустить,что это некая тяга ,которая могла выполнять какое то поступательное движение,предварительно преобразованное из вращательного....Помните,тягу паровоза,вот,только наоборот,но,слабая,тем более выполненная из цветного материала шестерня,полностью отвергает эту гипотезу. Остаётся одна-детали разнородные,случайно оказавшиеся в составе одного якобы узла.
Тихо-тихо коллеги!!! А вот и не подеретесь... Эмоции в личку, будьте любезны. Правило одно - нечего сказать по смыслу темы - переходи к следующей. Любая хорошая тема должна "вылежаться".... Любителей расшифровать железку на форуме может еще найдется предостаточно. Итак понятно, что она, как минимум, комплектно-необычна. Но и инженерная мысль и технические решения даже столетней давности порой так удивляют, что диву даешься. Поэтому...возьмите паузу... почитайте другие разделы.... глядишь - опознается... а нет - так не судьба
Ginolg,Нет,чудес не будет. Помните у классика!? Так выражают сомнение по поводу достоверности чьего-то рассказа. Цитата из бессмертной Сообщения объединены, 24 2020, время первого редактирования 24 2020 http://www.aforizmy-tut.ru/frazeo/575/#:~:text=Описание:,кажется неправдоподобной; о недостоверной истории. Сообщения объединены, 24 2020 И туда же!!! Один глупец задаст вопрос,что тысяча муд рецов не даст ответ! Глупец вопрос задал! Мудрецы,ежели вы таковы! не ведитесь!
Сообщения объединены, 24 2020, время первого редактирования 24 2020 определяйтесь! главно е определ литесь!
Я бы поискал все таки в артиллерии.Что то связанное с наводкой.Но если эта деталь стоит где то в нутри ,то скорее всего так и будет не опознана.
Да сказали уже ж что на вальцы похоже ,тс посмеялся на тему на что его собака похожа ,ну ок .С такой бронзовой шестерней и полой трубой явно вальцы не с металлопрокатного станка .Можете на типографских поискать ,там этих шестеренок бронзовых с вальцами каких хочешь ,а приводом под все углы . Но то просто похоже .Подождем 100% данных от экспертов по ананербе.
Открутил пробку и центральный болт. Оба имеют уплотнительный конус с медным покрытием и отверстие для выпуска воздуха. Напоминают штуцер для прокачки тормозов. Из под пробки вышел воздух, под небольшим давлением, из под болта вытекла ложка чистого масла.
На мой взгляд, типичное противооткатное устройство это. https://ru.wikipedia.org/wiki/Противооткатные_устройства От чего - не знаю. Ясно, что от чего-то большого.
Друзья, если я правильно не понял по фото - серьга не представляет единого целого с остальным механизмом, а вставлена в цилиндр, и скорее всего подвижно вдоль оси. Если так, то мы имеем агрегат предназначенный для превращения вращения вала со стороны храповика в поступательное движение серьги. При чем то, что храповик сделан из бронзы указывает на то, что хреновина вся в целом не предназначалась для больших оборотов и серьезных нагрузок. К тому же у флянца нет никакого намека на то, что он с чем то еще был скреплен, это конечная точка, или , скорее, начальная. А теперь давайте мысленно нахлобучим на хвостовик вала диск с рукоятью ручного привода, а серьгу присоединим к механизму горизонтального или вертикального наведения... Короче, я за артиллерийский вариант. А чтобы понять как эта хрень работала внутри цилиндра - ее нужно разобрать и посмотреть. Сообщения объединены, 30 2022, время первого редактирования 30 2022 Серьга, по ходу, скручивалась с чего то там внутри цилиндра- на ней есть зубья под спец. ключ. Голова с храповиком тоже навернута на корпус снаружи. Одно не ясно - такая тяжелая и длинная гаргарина должна была все-таки как то крепиться к станине или лафету. Хотя бы самыми вульгарными хомутами. Но по представленным фото следы на цилиндре не разглядишь. Судя по размеры и весу, надо смотреть в тяжелой артиллерии.В танках и полевых орудиях это просто не куда сунуть. Сообщения объединены, 30 2022 Кстати разобрать следует и перед сдачей в металлолом. Ибо если я прав, внутри должен быть стальной винт, на нем бронзовая подвижная гайка, плюс втулки и вкладыши.То есть несколько килограмм желтого лома.

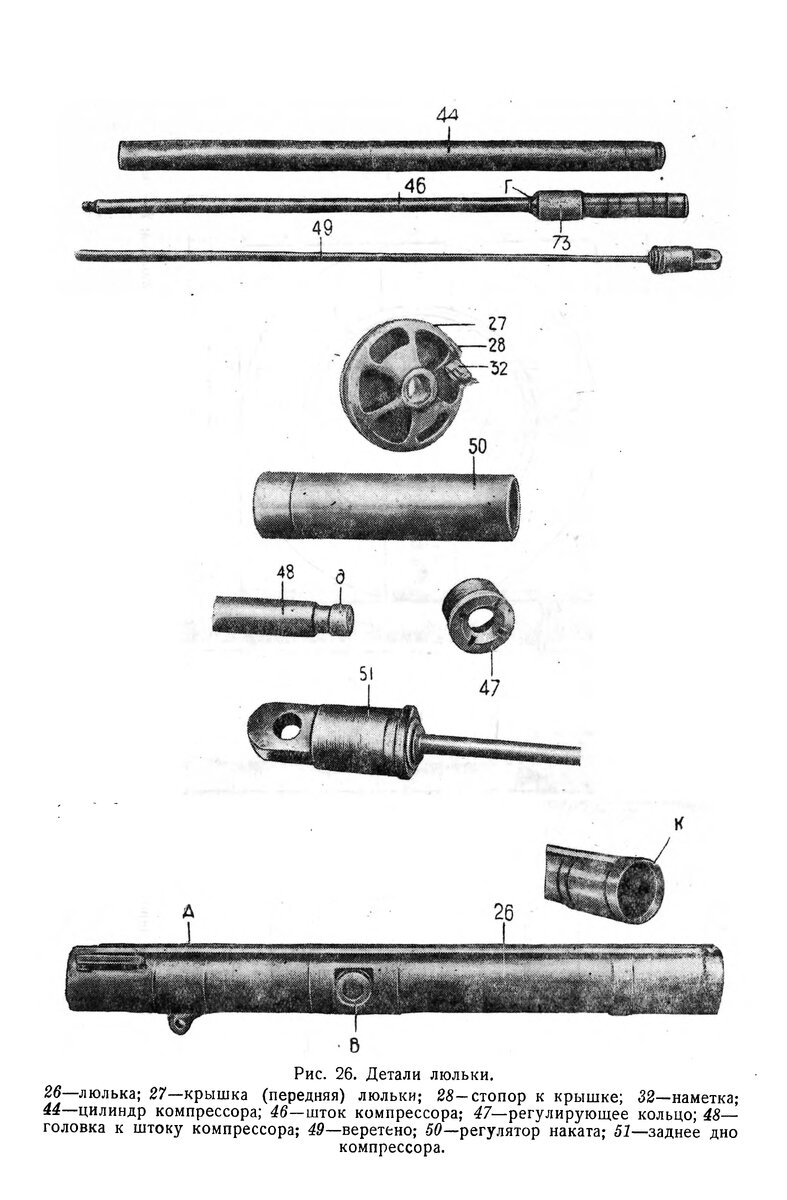

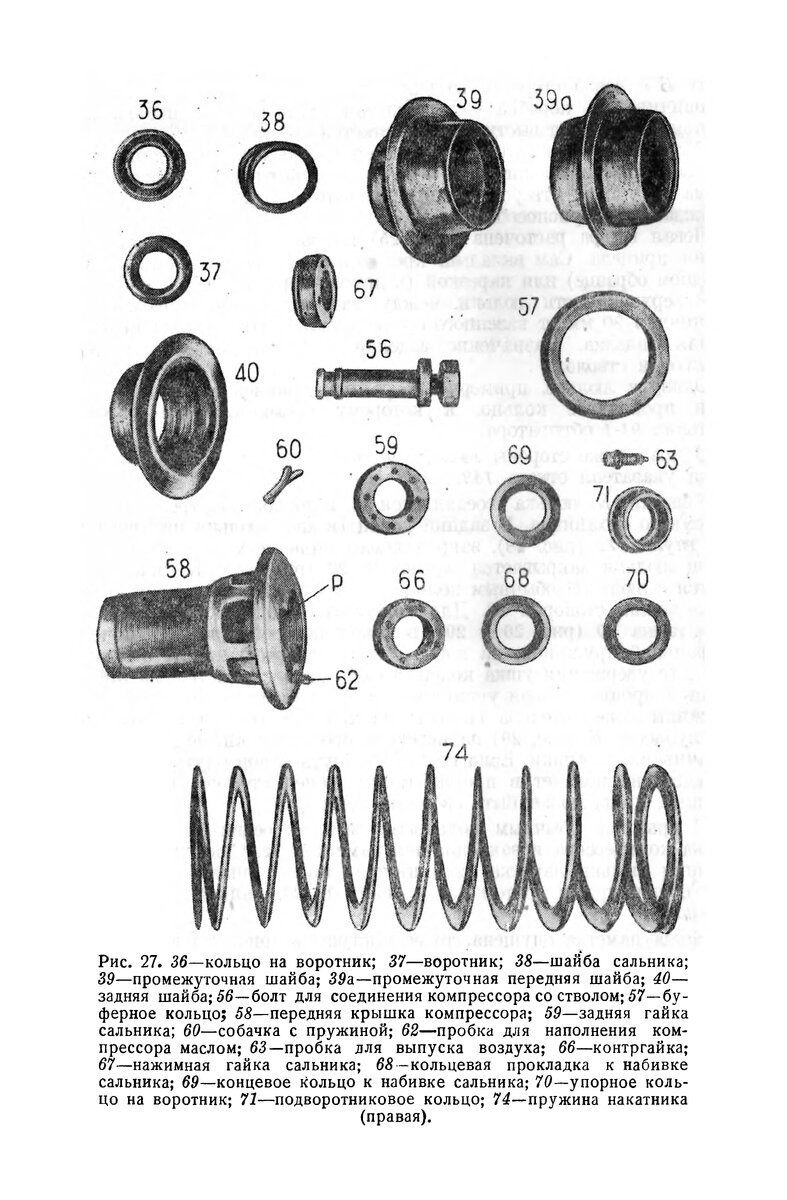

Вот эта самая сборка от пушки обр. 1902 г. Она не на одной системе примерно такая была и пушка обр. 1902 выпускалась в разных исполнениях.
