Кавалерийский карабин AN IX

Кстати рекомендую всем "коллекционерам" оружейных "раритетов" обзавестись лицензией на "гладкоствол" , и на её базе получить лицензию коллекционера оружия. Особенно касается предметов хорошего "искрящего" сохрана , и особенно короткоствольных. Так же желательно иметь заключение экспертизы что образец является оригиналом , реставрацией , копией , или репликой антикварного оружия представляющим историческую , культурную , художественную ценность , либо заключение что ценности не представляет.



Длина доски какая и длина ствола без хвоста?



Уже только после 9-го.



Хорошо, не торопит. Заодно калибр промерь и диаметр казённика(по окружности и плоскостям).



Можно вообще сделать чертеж трубы, думаю понадобится кому.

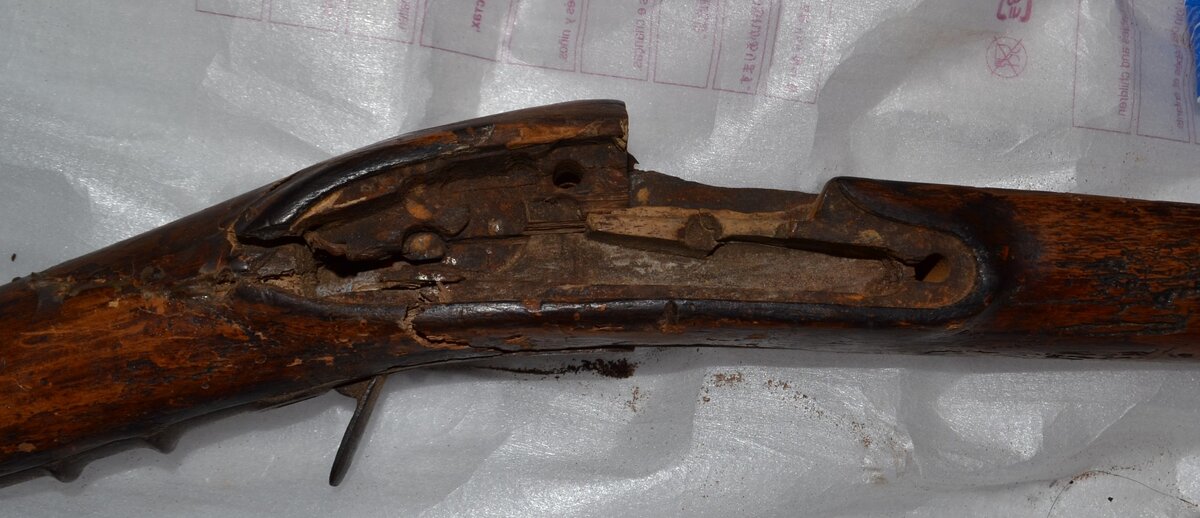

Да главное побольше размеров. Есть на него разный материал и размеры разняться. Кстати, посмотри как шомпол входит. Канал должен под замком изгибаться(не по прямой). В каком месте загиб и есть ли технологические отверстия под замком, для изменения направления канала шомпола?



Ну озадачил... попробую.

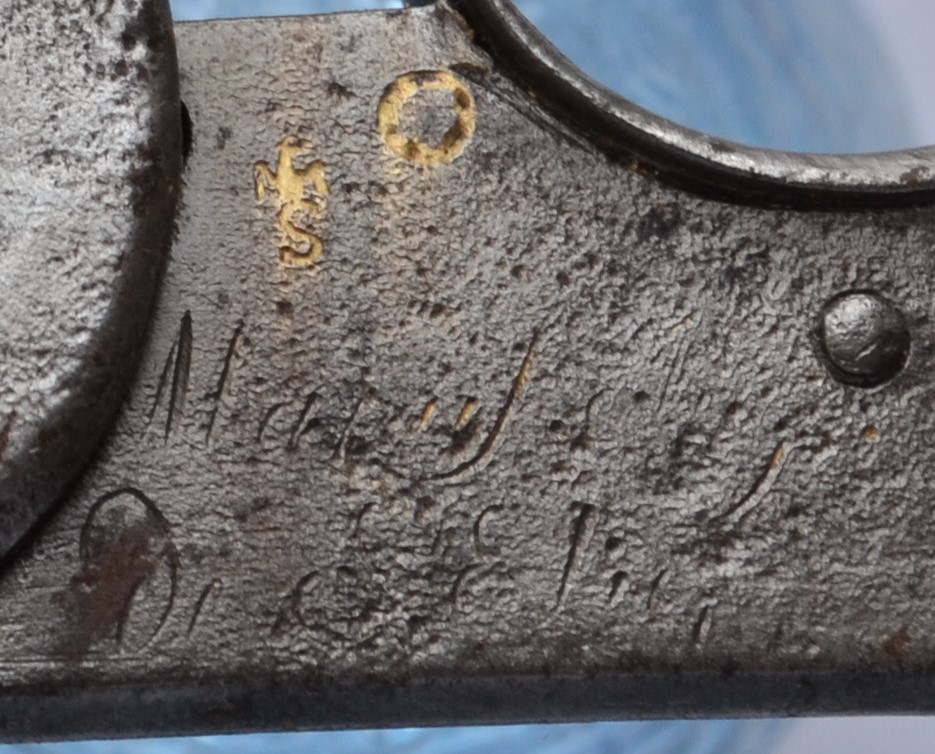

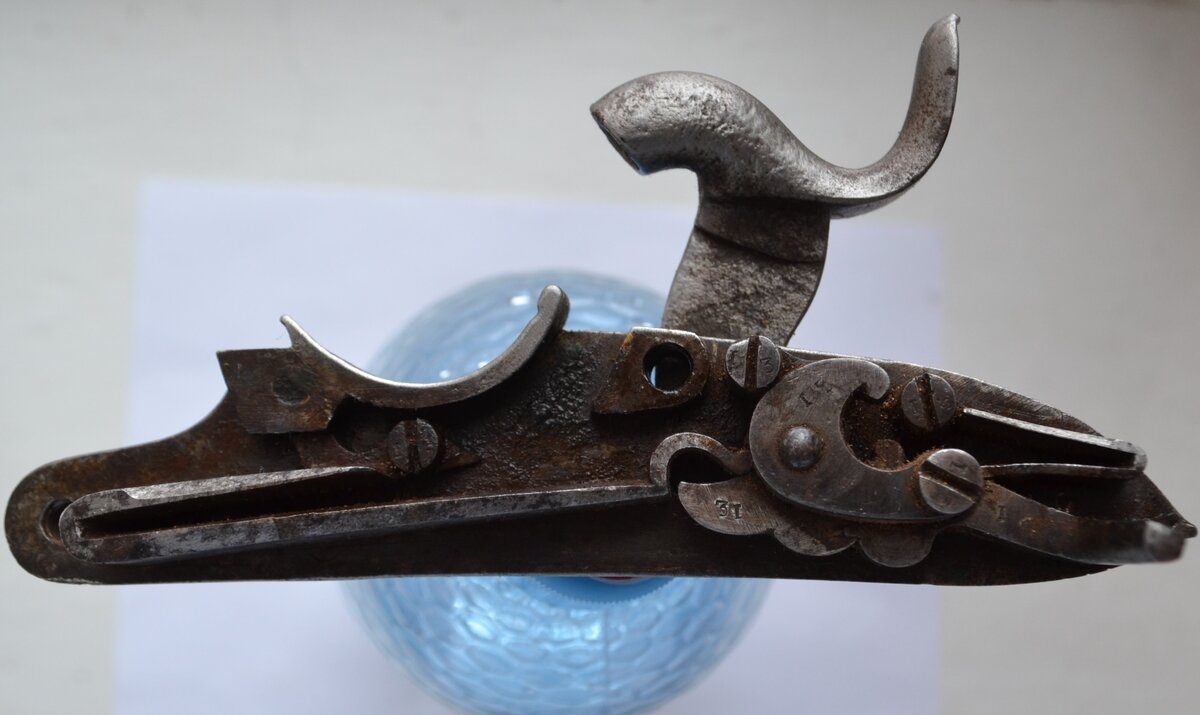

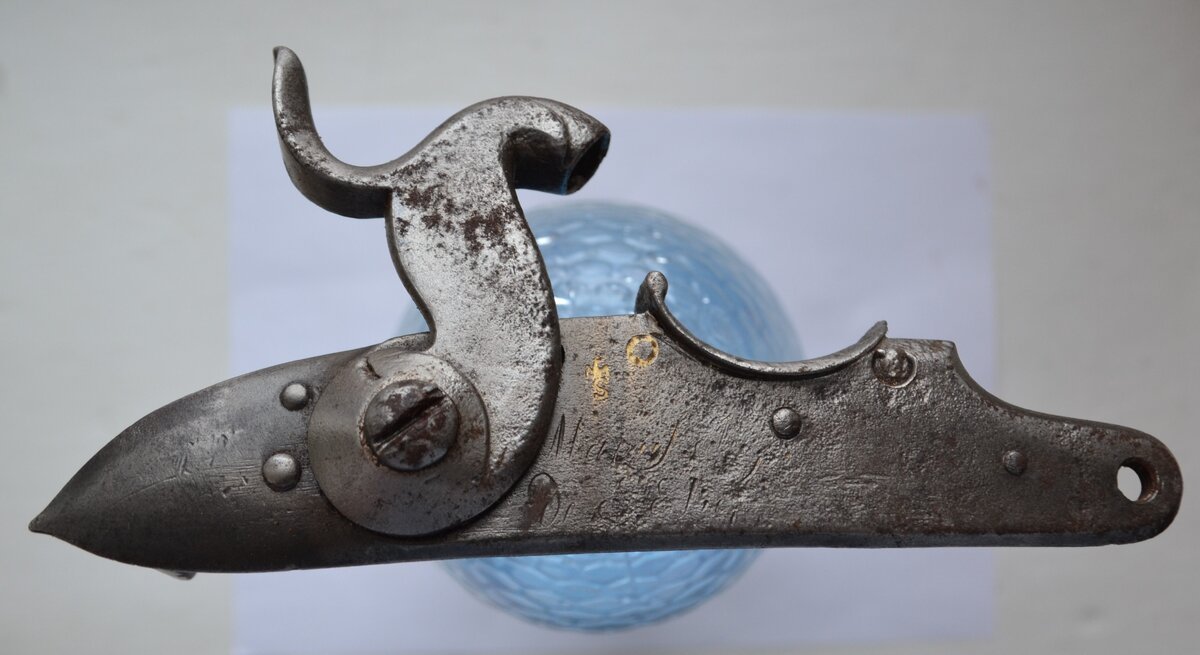

Длинна замка 145мм, механизм полностью рабочий, внутри все как будто вчера сделали, пружина тугая, клейма стоят. Предохранительный взвод так же исправен. Клеймо интересное, орел сидящий на букве S само клеймо золоченное. Судя по надписи мануфактура Сент Этьен, но на их замках обычно стоит просто S, а тут с орликом.

Сообщения объединены, 4 янв 2017, время первого редактирования 4 янв 2017

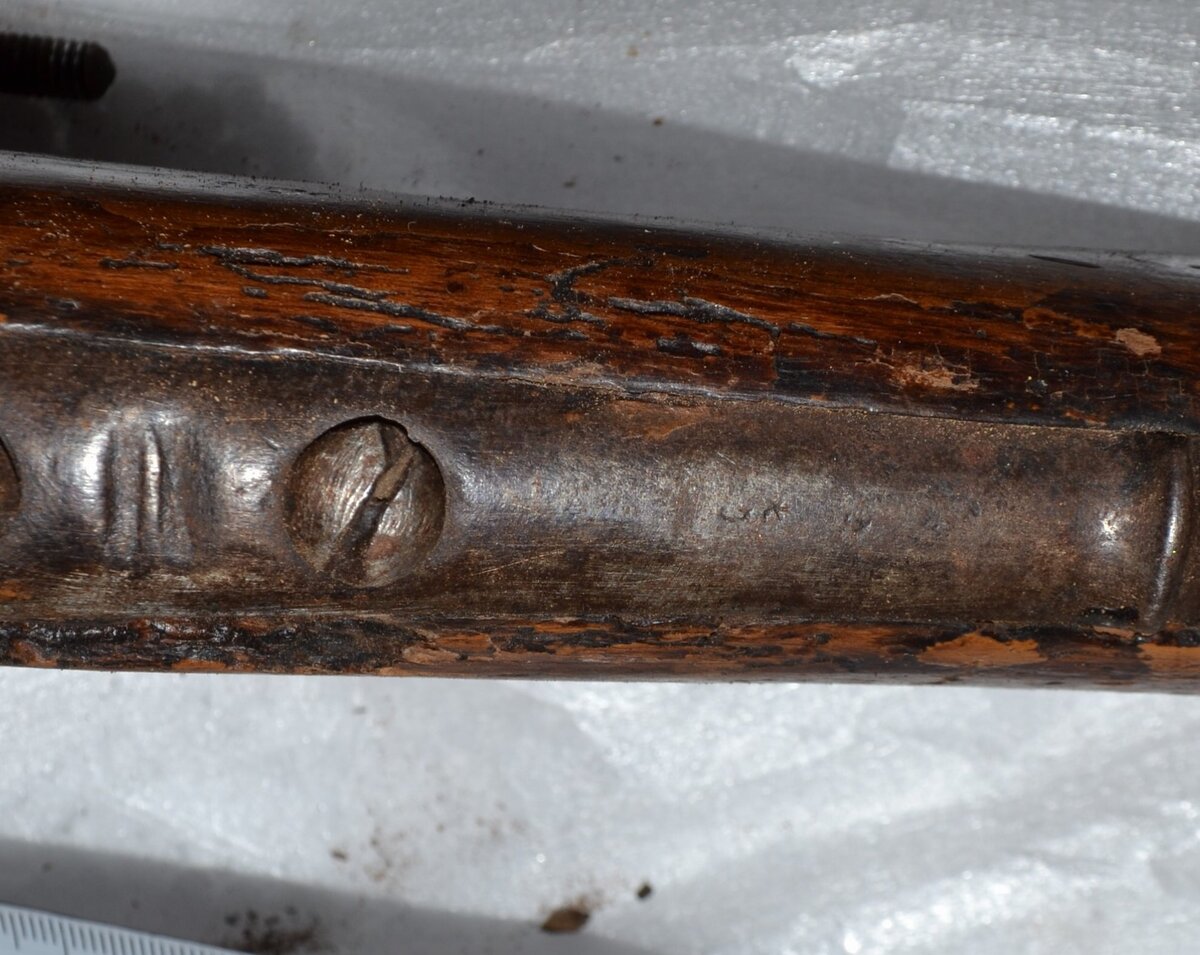

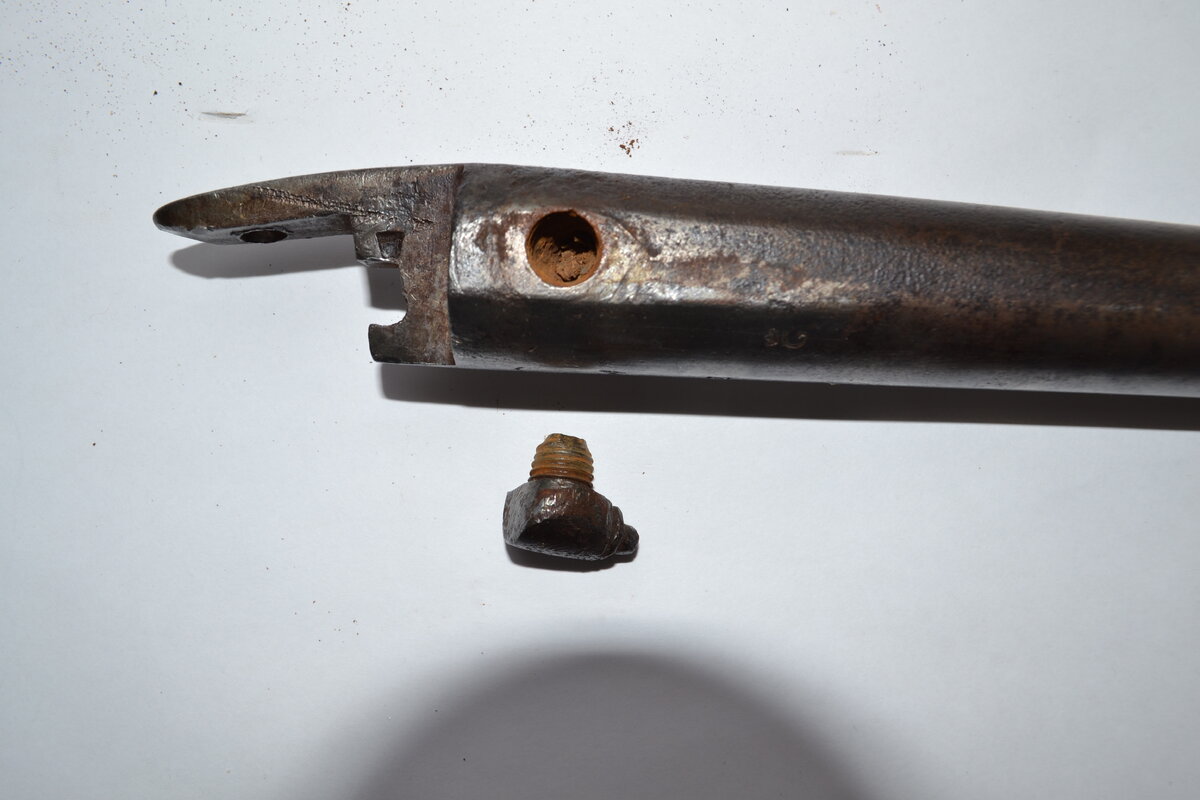

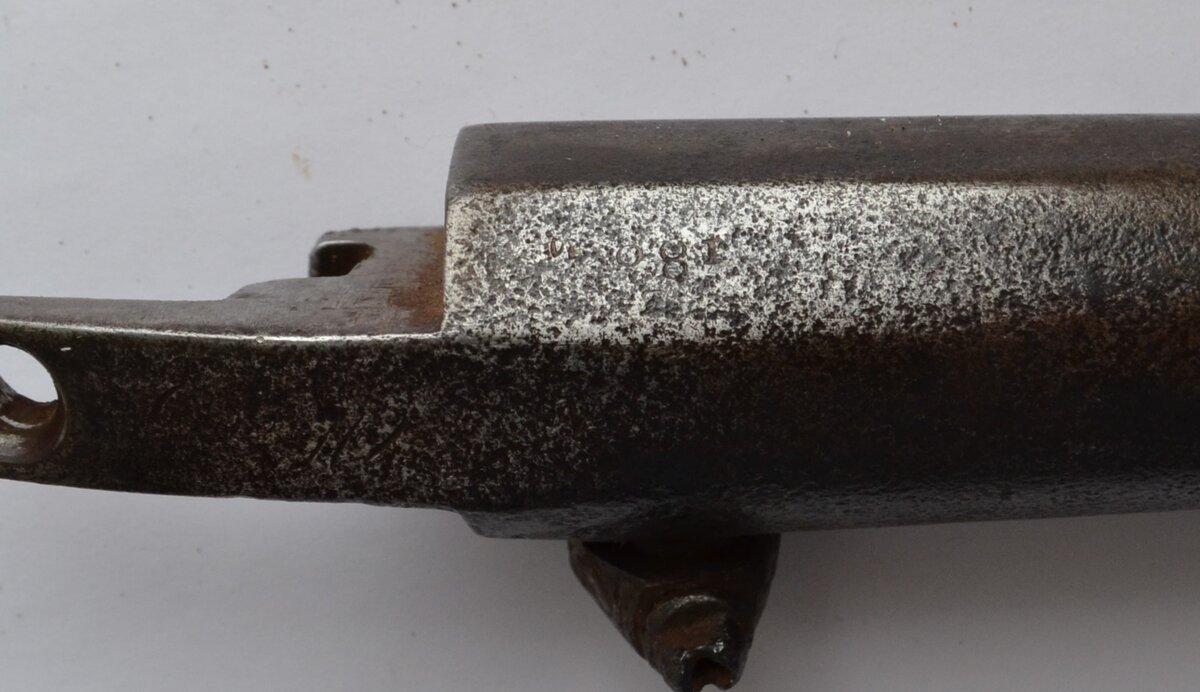

Длинна ствола без хвостовика 755мм на казеннике просматриваются клейма. Брандтрубка откручивается легко, можно в кремневый переделать.



Ильдар, Промерь казну и казённик с калибром. Общая длина с хвостом, какая?

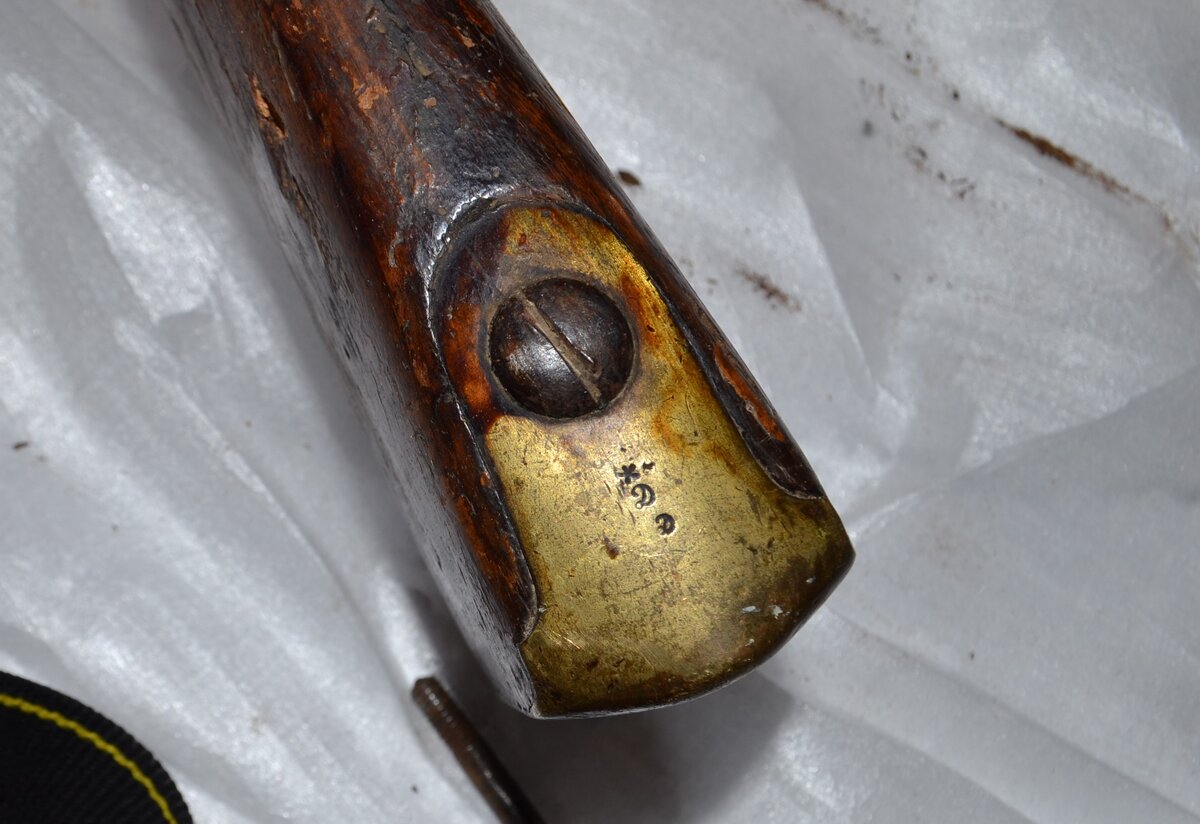

На затыльнике, планке крепления замка, капуцине, и на планке спусковой скобы, одинаковые клейма.

Сообщения объединены, 4 янв 2017, время первого редактирования 4 янв 2017

Длинна с хвостовиком 803мм. Яж рулеткой мерю, штангильциркуля нет под рукой... казенник 30мм, диаметр канала ствола 18мм.

Сообщения объединены, 4 янв 2017

По дереву, оно оригинал, кто то уже реставрировал его, но очень давно... видно место где стоит пробка на прикладе, само дерево в плачевном состоянии, думаю только под копирование, обратно металл пока ставить не буду.



Ильдар, Промерь ещё пожалуйста, длину от конца приклада, до начала трубы(тыльной части ствола, без хвоста).
Короче- саму длину приклада, от торца казны ствола.

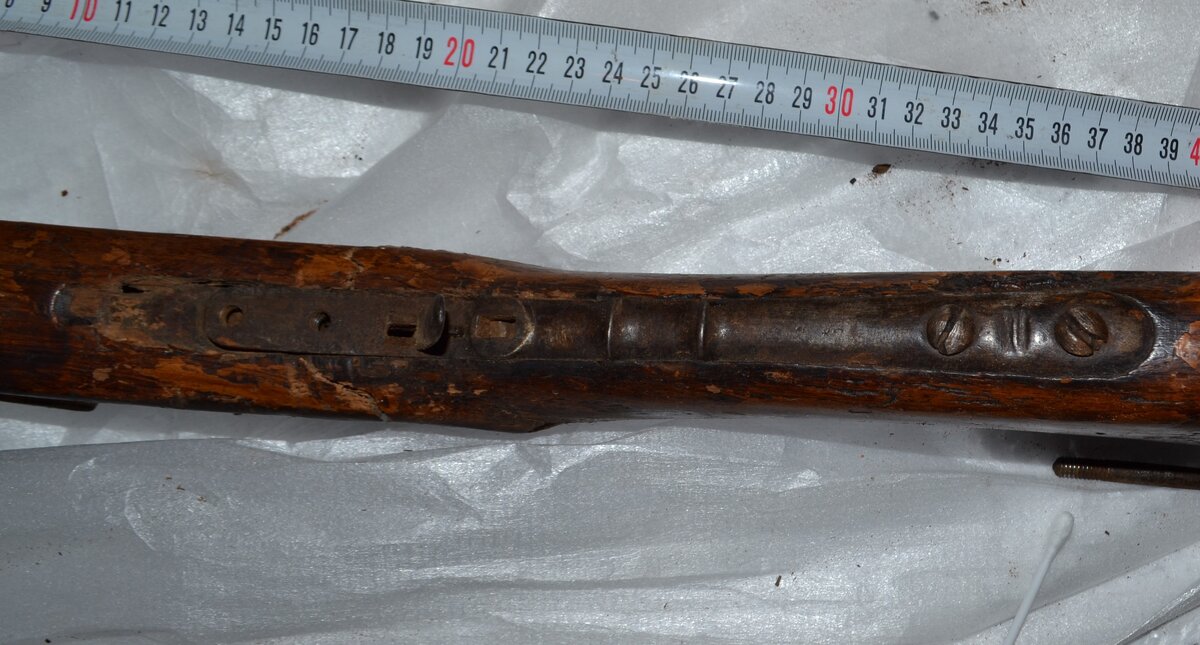

Мерил по верху, вышло 392мм.



Интересно, что на них обвес был разный. Были полностью в железном обвесе.

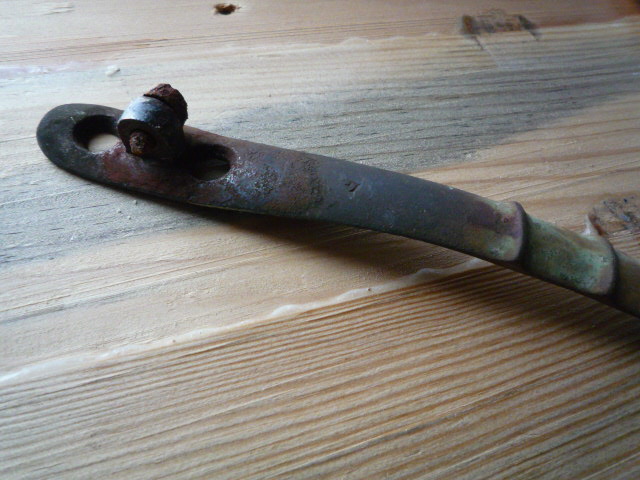

У тебя скобы на него нет? яб купил. и других деталей что нет на этом ружье.



Надо посмотреть. Редко встречается- это средний типоразмер(середина, между драгунским ружьём и пистолем)

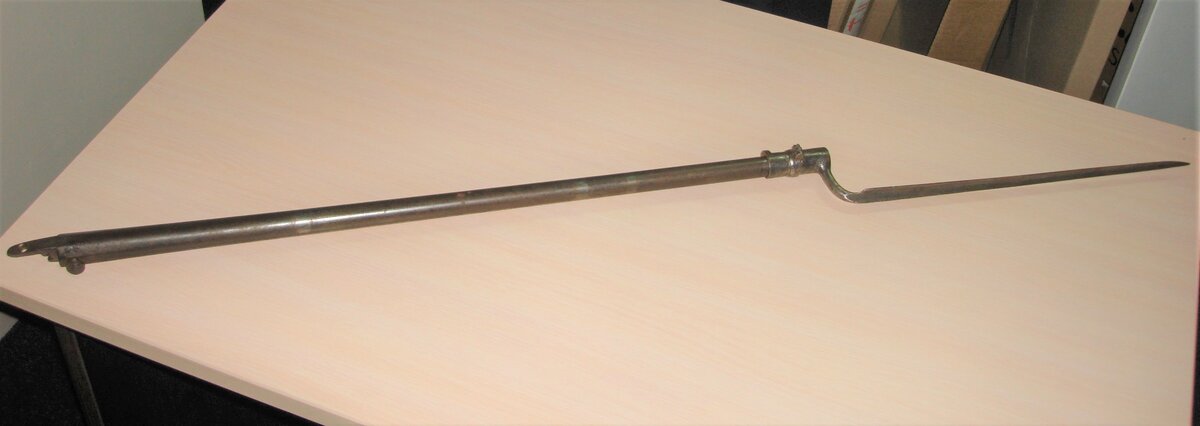

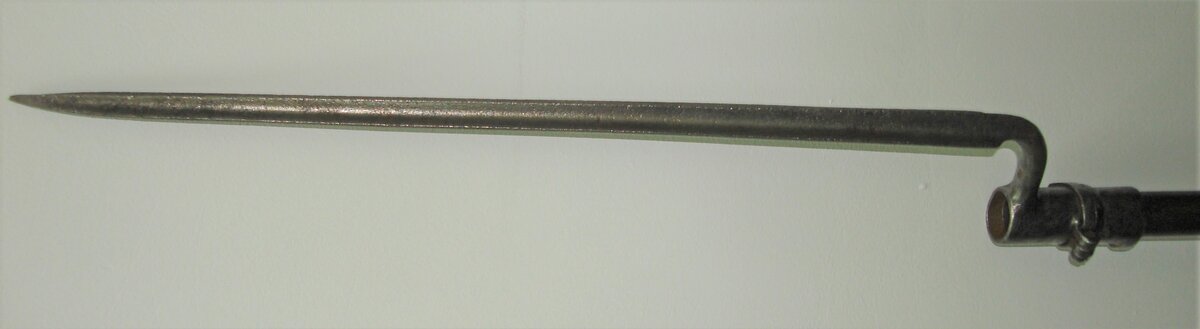

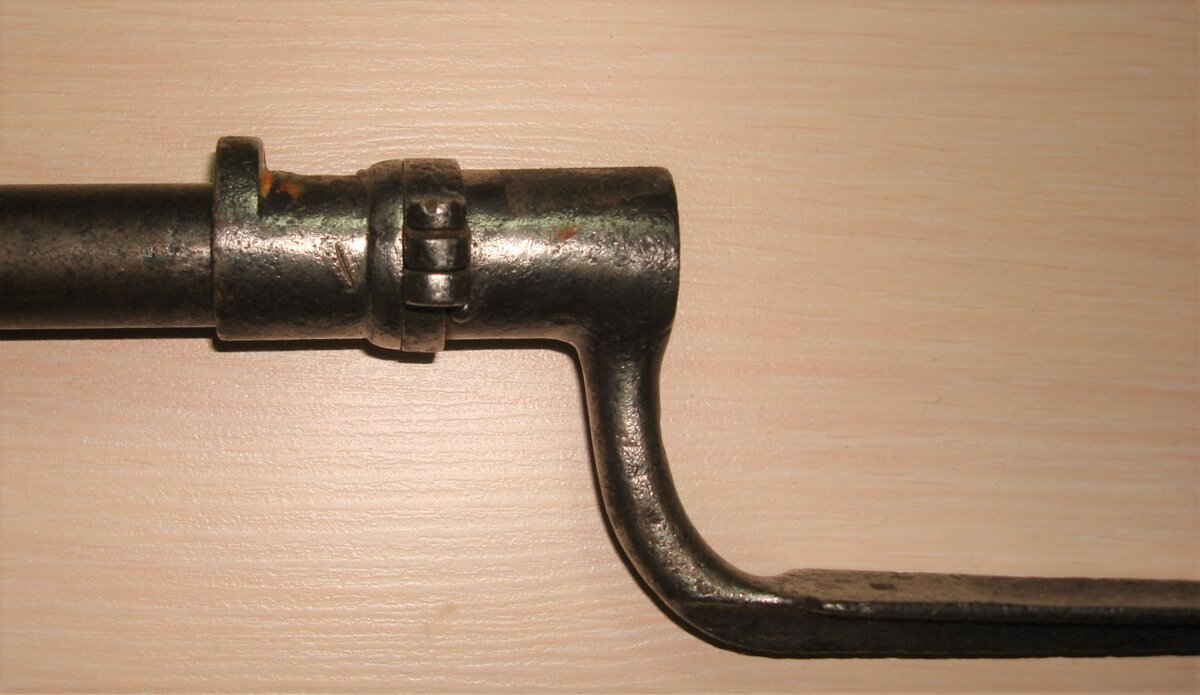

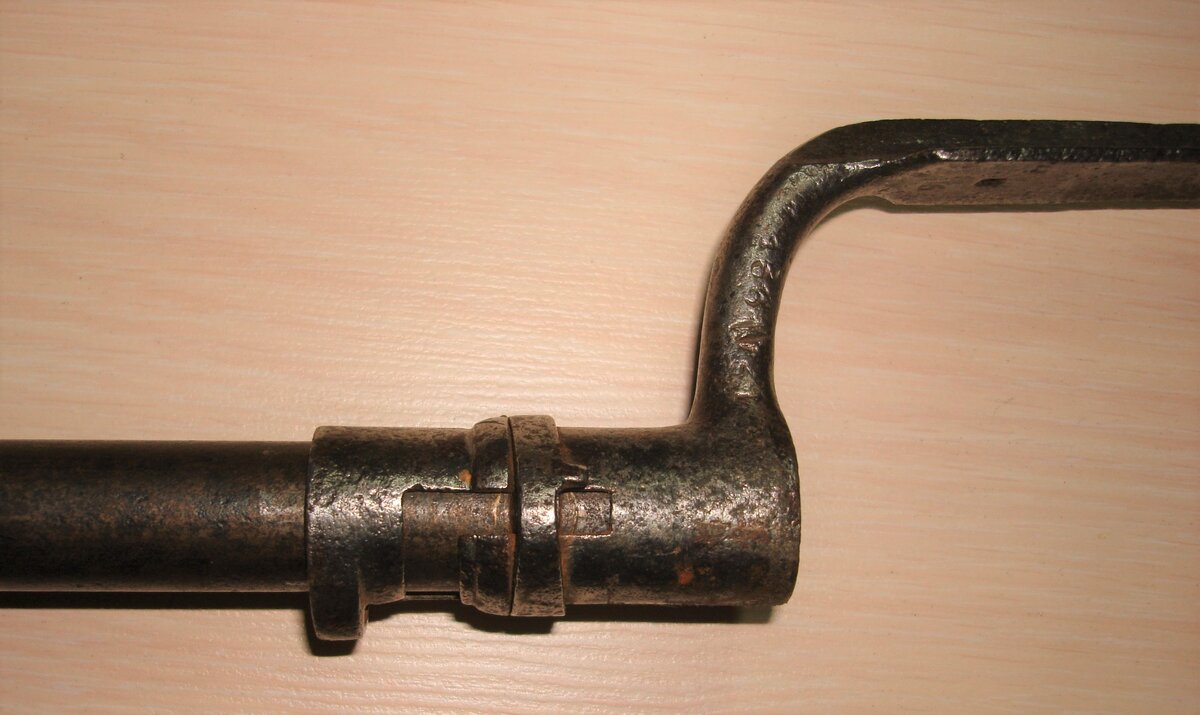

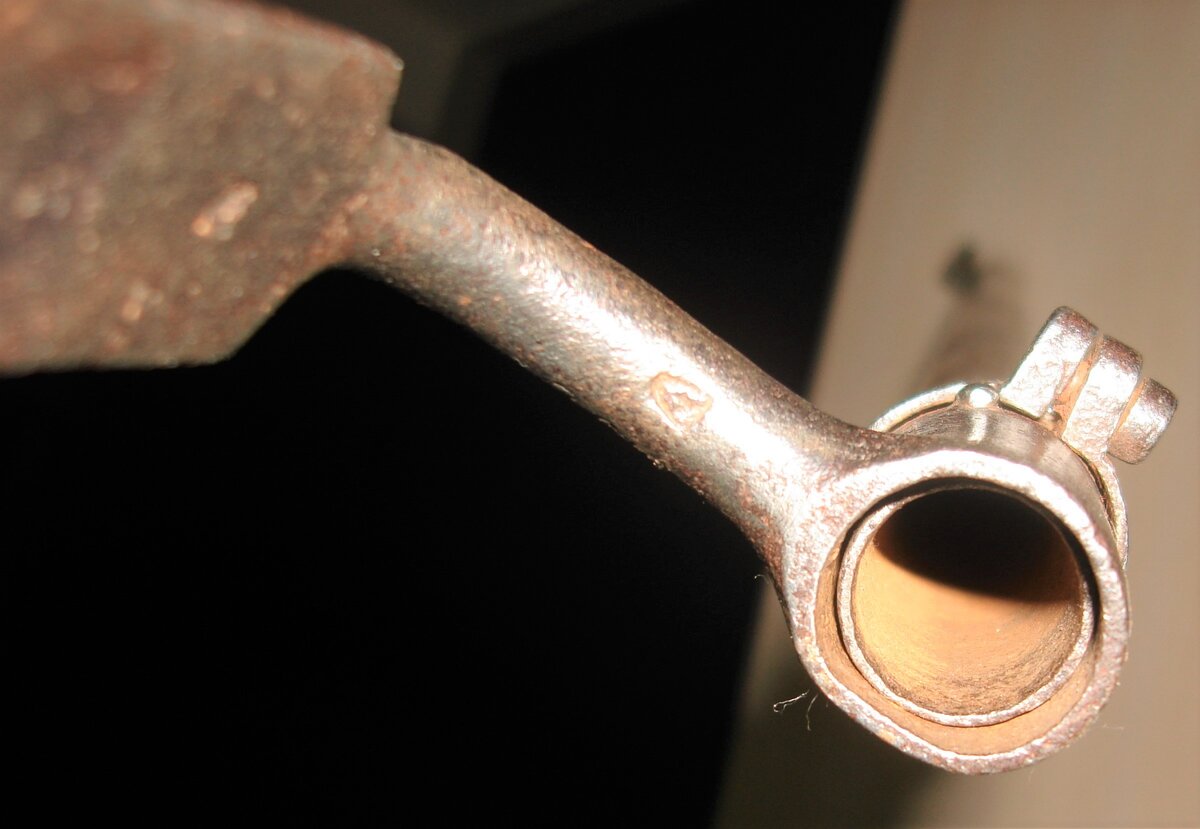

Сегодня вспомнил что у меня есть французский штык, он тоже весь в клеймах и по сохрану как раз на это ружье. Достал, примерил, все вошло но не до конца у штыка немного приплюснут кончик, я честно удивился что на столько две разные детали сошлись, при том плотно село, как по маслу.... вот делали раньше а!
