Миномётчики. Фото до 1945 года

81-мм миномет sGrW-34 1934 г.
Германия



81-мм миномет sGrW-34 был создан фирмой "Рейнметалл” в 1932 г. по типу миномета Стокса-Брандта. По немецкой предвоенной классификации миномет назывался «тяжелым» и состоял на вооружении пулеметных рот пехотных батальонов. Каждая такая рота имела 6 тяжелых минометов. По штату на вооружении пехотной дивизии числилось 54 тяжелых миномета обр. 1934 г. На 01.06.1941 г. в частях Вермахта имелось 11767 таких минометов.



Миномет состоит из ствола с казенником, двуноги с механизмами (подъемным, поворотным и горизонтирования), амортизатора, опорной плиты и прицела. Ствол миномета представляет собой трубу с навернутым на нее казенником. Для устранения прорывов пороховых газов через резьбу в казеннике в дно казенника вставлено медное обтюрирующее кольцо. Снаружи на трубе ствола нанесена белая линия для грубой наводки миномета на цель. Труба ствола имеет хомутик с антапкой для крепления вьючного ремня. Двунога-лафет состоит из двух одинаковых по устройству опорных ног. Наличие шарнирного соединения опорных ног позволяет производить грубую установку вертикальных углов наведения, точная же установка выполняется при помощи подъемного механизма. Кроме того, это позволяет вести огонь с огневой позиции, имеющей большой поперечный перекос, и увеличивает огневую маневренность миномета. На каждой опорной ноге имеется хомутик с антапкой для крепления вьючного ремня.
В боекомплект 81-мм миномета входили в основном осколочная и дымовая мины весом по 3,5 кг каждая. Мины комплектовались весьма чувствительными взрывателями с предохранительной чекой, обеспечивающей безопасность обращения во время стрельбы из миномета и перевозки. Ввиду большой чувствительности взрывателей необходимо было следить, чтобы на пути полета мины не было веток деревьев, маскировочных средств и других посторонних предметов, которые могут вызвать преждевременный взрыв мины. Боевой заряд 81-мм миномета включает в себя основной заряд (хвостовой патрон) и три дополнительных заряда в виде колец, надеваемых на трубку стабилизатора.
Кроме названных основных типов мин для стрельбы из 81-мм миномета использовалась также прыгающая осколочная мина, основным назначением которой было поражение живой силы, находящейся за разного рода укрытиями: складками местности, в окопах и т.д. Эффективность действия мины в этих случаях обеспечивается тем, что она рвется не на поверхности земли, как обычная осколочная мина, а на некоторой высоте (1,5–2 м) от земли. Поэтому осколки мины, летящие сверху вниз, способны поражать укрывшуюся живую силу, причем они дают большую площадь поражения, чем обычная осколочная мина. Действие прыгающей мины сводится к следующему. При встрече мины с преградой действует взрыватель, луч огня от которого воспламеняет пороховой замедлитель вышибного заряда. Во время горения замедлителя мина продолжает углубляться в преграду (грунт) и теряет при этом значительную часть кинетической энергии. После сгорания замедлителя воспламеняется вышибной заряд, который подбрасывает мину вверх, после чего происходит ее взрыв. При этом мина находится на высоте 1,5–2,0 м над землей.
Интересно, что трофейные немецкие 81-мм мины в годы войны широко использовались частями Красной Армии для стрельбы из советских 82-мм минометов, в то время как стрельба советскими 82-мм минами из немецких минометов калибра 81 мм была невозможна. В ходе войны 81-мм миномет обр. 1934 г. зарекомендовал себя как надежное стандартное оружие.


Казённая часть ствола s.Gr.W. 34

Процесс разборки



Французские миномётчики



50mm Mle1937 (Brandt)
Легкий миномет 50mm Mle1937 был выпущен в 1939 для замены французской винтовочной гранаты (VB launcher) которая использовалась на взводном уровне. Очень небольшое количество таких минометов успело найти свое применение в войне 1940г. Более широко они были распространены в армии Виши. 50mm Mle1937 состоял на вооружении у немецкой армии, под названием 5 cm Gr.W.203(f) -
5cm Granatenwerfer 203 (f)




Расчёт французских миномётчиков с 81 мм миномётом


81mm Mle1927/1931 (Brandt)
Этот миномет был создан Эдгаром Брандтом на основе английской конструкции Стокса, появившейся в конце Первой Мировой войны, и стал знаменитым во всем мире. Миномет
Стокса-Брандта широко использовался французской армией, а также продавался, выпускался по лицензии, а то и просто копировался многими странами. Австрия, Чехословакия, Дания, Финляндия, Румыния выпускали по лицензии. США, Италия, СССР, Югославия, Германия и прочие и прочие- использовали его как образец при конструировании собственных минометов.

Конструкция этого миномета была чрезвычайно проста - гладкостенная труба, упирающаяся в массивную опорную плиту и подпираемая двуногой сошкой, на которой размещался прицел и механизмы вертикальной и горизонтальной наводки. Боек размещался в казенной части ствола, спусковой механизм отсутствовал (хотя в некоторых странах производились модификации с ударником и пружинным спуском). Миномет оказался настолько хорош, что практически не претерпел изменений за много десятков лет.

К 1940г в французской армии было более чем 8000 минометов 81mm Mle1927/1931 ( модели L/15.6 и L/13.7).
Обычно имелось 48 осколочных мин в повозке миномета, 68 осколочных мин и 12 дымовых мин в сопровождающей повозке с боеприпасами и еще по 12 осколочных мин и 10 дымовых было на уровне батальона и полка. В полку хранилось 30 тяжелых мин GC- с более высоким содержанием ВВ, а также много осветительных мин.




Французские миномётчики у 120 мм миномёта Mle1935(Brandt)





120 мм миномёт Mle1935(Brandt)



Халхин-Гол



Расчет советского 82-мм батальонного миномета БМ-37 образца 1937 года ведет огонь по немецким войскам в районе Калинина.



Миномётчики на позиции




Минометчики направляются на огневую позицию. Северо-Кавказский фронт, 1943 г.



Мотоцикл+ миномёт!



Минометчики лейтенанта Мирошниченко ведут бой в районе Гданьска (Данцига)



Рядовой 16-го полка 1-й пехотной дивизии США Гарри Стоков (Harry Stockov) у захваченного немецкого 120-мм миномета (12 cm GrW 42) в районе города Ахен. 29 октября 1944 года.



Миномётный расчёт легендарных тувинцев братьев Шумовых на переднем плане (слева направо): Семён, Александр, Лука; на втором плане – Василий, Иван, Авксентий. 1944 г.



Смирнов Алексей Макарович с боевыми товарищами



Повторы пошли, повторрыыыы... А вот такого еще не было!



Изучение миномета. февраль(???) 1942 год. 134 стрелковая дивизия (будущая гвардейская краснознаменная Вердинская) http://gorod1277.org/?q=museum_schule1277/4



Подразделение минометного полка на огневой позиции. Пригород Будапешта. январь 1945 г


288-й и 293-й отдельные минометные полки 1943 г.



Немецкий миномётный расчёт на переправе


Советские миномётчики ведут бой



Минометный расчет 82-мм батальонного миномета подразделения гвардии лейтенанта И.Н. Нефеда ведет огонь по противнику в предгорьях Карпат. 2-й Украинский фронт.



Немецкая минометная позиция на окраине Сталинграда. Сентябрь 1942 года




Немецкий миномет, захваченный на огневой позиции.


Минометчики выходят на выполнение задания.



Гвардейцы миномётчики преодолевают сопки


Минометчики на огневой. На фото: расчет с минометом батальонный 82-мм миномёт образца 1937 года (БМ-37)



105 миллиметровый химический миномет образца 1935 года (10-cm Nebelwerfer 35) с расчётом. Разработан фирмой 'Рейнметалл' и предназначался для использования боеприпасов для постановки дымовой завесы, боеприпасов снаряженных боевыми отравляющими веществами, также мог стрелять осколочной миной 10-cm Wgr.35. Выпускался серийно с 1939 по 1941 год, общий выпуск составил 627 единиц. После принятия на вооружение шестиствольного 150-мм реактивного миномета 15-cm Nb.W. 41, минометы образца 1935 года частично были переданы пехотным подразделениям, где нашли довольно ограниченное применение.


Минометный расчет полицейского подразделения, проходивший службу в горах.



Минометчики с полковым минометом у зимнего дворца Хофбургов в Вене. 1945г.


Красноармейцы 311-й стрелковой дивизии ведут огонь из 120-мм миномета ПМ-38 образца 1938 года по позициям немецких войск в городе Кириши Ленинградской области.




Солдаты ведут миномётный огонь из большой воронки от разорвавшегося снаряда. 1942 год. Фото: РИА Новости / Георгий Зельма Горькая правда



Применялся под окончание ВОВ. Лично знаю одно из таких мест (попадаются стабилизаторы от сработавших 160 мм мин)

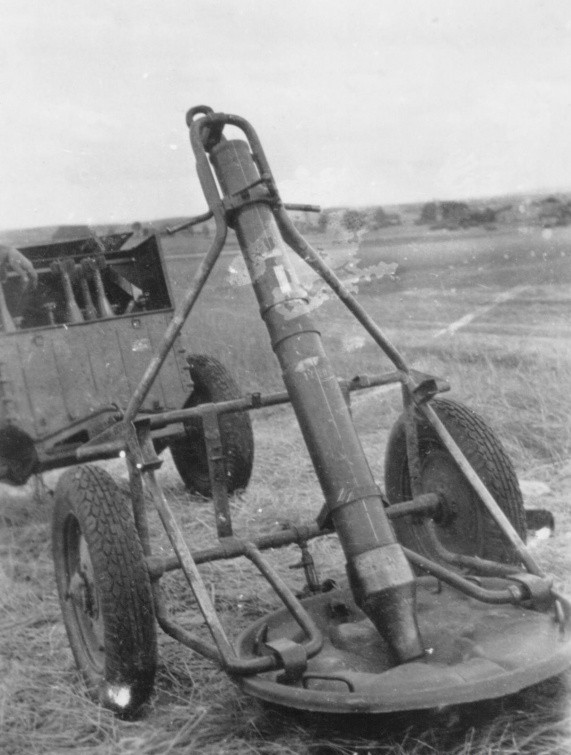

Плита не с него,остальное от 82-мм миномета обр.1941 г.



Самоходный 82-мм миномет, установленный в бронемашине на базе ГАЗ ММ. Построен и испытан летом 1942 года в Ленинграде.



четверенный 120-мм миномет, разработанный, как дешевая альтернатива БМ-13. Создан в 1943 году Артиллерийской академией Красной Армии им. Ф. Э. Дзержинского, дальше опытного образца дело не пошло.



Реализованный летом 1942 года в Ташкенте проект установки трех 82-мм минометов в кузове ЗиС-5. Катюша для бедных прошла испытания, но в серию решили не запускать.



Британские солдаты у 51-мм легкого миномета (Ordnance SBML 2-inch mortar) на позиции на Западном фронте.



Советские миномётчики ведут огонь по врагу



Американские миномётчики на позиции





Советские миномётчики наводят миномёт




Немецкие миномётчики ведут огонь,на фото справа немец рядом с советским трофейным 50 мм миномётом



Аццкий девайс, порождение сумрачного японского гения! Кстати, сами джапы не считали Тип 89 минометом, а относили его в разряд гранатометов, насытив пехоту вооруженную бамбуковыми палками, мечами и верой в императора, хоть какой-то бабахалкой, 3-4 гранатомета на взвод, даже немцы не могли похвастаться подобным, но этот факт мало повысил огневую мощь японской дивизии супротив вероятного противника.
Интересные факты:
1. Будучи схожим с советским минометом-лопатой, Тип 89 превосходит советский аналог в дальности огня и мощности боекомплекта. Хотя сравнивать 37 мм и 50 мм - не есть хорошо. Прицельного устройства не было правда, надо было немного рукоблудить, регулируя угол наклона, но это уже не важно, ибо если учитывать количество данных гранатометов у стелс-пехоты Ипонии - то джунгли некисло закидывались кучей металла, пох...й что мимо, какая-нить да попадет!
2. Американцы, захватив первых несколько сотен указанных гранатометов на диких островах Тихого океана, где-то попутали с переводом, и перевели сего монстра как "коленный миномет" (Knee Mortar).... и мертвые японские минометчики, из окоченевших рук которых вырывали образцы, продолжали мстить американцам! Америкосы пытались произвести выстрел, упирая миномет в колено, что непримено заканчивалось переломом бедренной кости или раздробление коленной чашечки....

Ну тут нечего добавить, остается лишь вспомнить классику...



Ну и пару претендентов на звание Чипа и Дейла



Начинается обстрел. Немцы, очевидно, заметили нас и бьют из легких минометов удивительно точно. Разрывы ближе и ближе. Грохот рвет барабанные перепонки. Падаю и вжимаюсь в нишу в стенке траншеи. Разрывы совсем рядом, кажется, что над головой... Мина ударила в бруствер и, обдав меня комками земли, шлепнулась рядом со мною. Она прокатилась некоторое расстояние по наклонной плоскости и застыла сантиметров в пятидесяти от моего носа. Волосы встали у меня дыбом, по спине побежали мурашки. Как зачарованный смотрел я на эту красивую игрушку, выкрашенную в ярко-красный и желтый цвета, поблескивающую прозрачным пластмассовым носиком! Сейчас лопнет! Секунда, другая... Минута... Не разорвалась! Редко кому так везет! Как можно дальше огибаю ее и догоняю товарищей.



Брехня (прозрачный пластмассовый носик)



MuhoMor, откуда цитата??! Очень интересно! Мне дедушка рассказывал практически такой же боевой эпизод! 50-мм мина (опять же - красная!) шлёпнулась рядом с ним на бруствер окопа, сползла по снегу и грязи вниз и "осторожно прижалась" к валенку (зима была, под Ленинградом, на Сенявинских болотах). Рассказывал, ему ещё "хватило ума" осторожно взять её за хвостовик и выбросить из окопа, а она там за бруствером от второго падения и взорвалась! Говорил при этом - "повезло ДВА раза - что не сработала сразу и не жахнула при броске в руках!"



Были случаи в военно- полевой хирургии, когда не сработавшая мина застревала в теле солдата.

И на войне бывают удивительные случаи. Из серии невероятно, но факт. Данная история произошла в 1942 году на Ленинградском фронте в районе населенного пункта Погостье.Описал ее военный корреспондент "Красной звезды".Особо следует сказать о хирургах , которые рисковали жизнью оперируя бойца. Вот собственно и сама история.

Редчайший случай в хирургии


История эта такова. Красноармеец Николай Быстриков во время наступления одной из наших частей Ленинградского фронта был ранен немецкой миной. Мина, пробив насквозь правое плечо и раздробив правую плечевую кость, не взорвалась, она застряла в плече. Мужественный солдат подумал в те минуты не о себе. Он боялся, что, спасая его, может подорваться кто-нибудь из его товарищей. Санитары не испугались, не оставили раненого. Привезли на пункт первой помощи, а затем в медсанбат.
Дежурный хирург военврач 3-го ранга Пахман, прежде чем приступить к операции, собрал свою бригаду: Операция сложная и очень опасная. Никому не приказываю мне помогать. Только добровольно.Все остались на своих местах. Действуя с величайшей осторожностью, ибо в этот момент он был и хирургом, и минером, Пахман приступил к операции. Можно представить себе, в какой тревоге был весь медсанбат. Доктор спокойно извлек мину и передал ее приглашенному для консультации артиллеристу. Тот осмотрел ее и сказал:
- Счастливцы вы. Быстриков хорошо перенес операцию и скоро стал поправляться.
К статье дано фото: на госпитальной кровати лежит могучий мужчина, прямо таки атлет, и у него в правом плече - мина. Так сказать, "вещественное доказательство" происшествия. "

Ортенберг Давид Иосифович
Год 1942
Ортенберг Д.И. главный редактор "Красной звезды"




1942. Погостье. Мина пробила плечо и не разорвалась. Бойцу сделали операцию и вынули мину.
Пого́стье — железнодорожная станция Октябрьской железной дороги, расположенная на железнодорожной ветке Мга — Кириши (Ленинградская область)
