120 мм полковые минометы

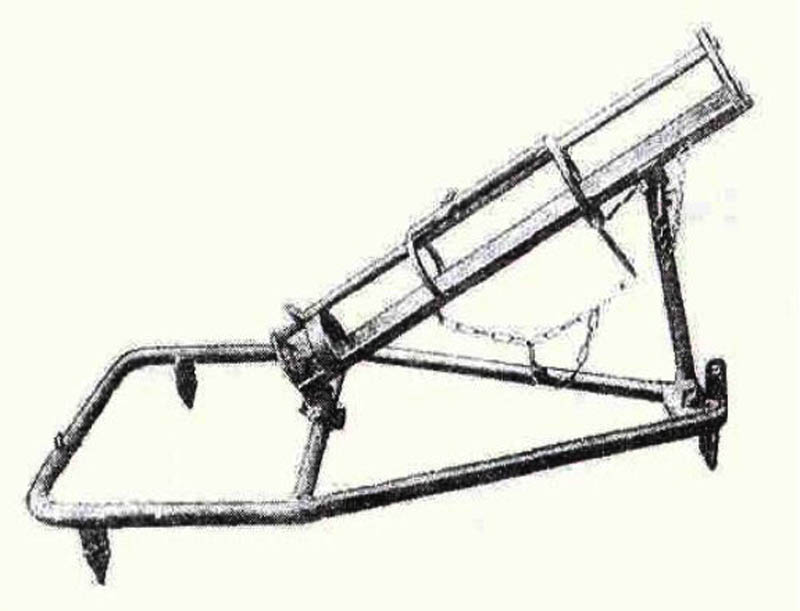

Работы над 120-мм полковыми минометами велись группой Д с 1931 года параллельно с минометами других калибров. Согласно проекту (на 1 января 1933 года) 120-мм полковой миномет имел конструктивную схему мнимого треугольника и схему воспламенения Стокса-Брандта. Вес миномета в боевом положении составлял 140 кг. В боекомплект входили осколочно-химическая мина весом 12,08 кг, содержавшая 2,18 кг отравляющего вещества, и фугасная чугунная мина весом 9,3 кг, содержавшая 2,56 кг взрывчатого вещества. Дальность стрельбы должна была составлять 3000-3500 м. Дальность стрельбы менялась за счет изменения зарядов и угла вертикального наведения.
Испытания 120-мм миномета затянулись с 1934 года по 1939 год. Было испытано несколько десятков мало чем отличавшихся друг от друга опытных образцов.
Официально 120-мм миномет был принят на вооружение постановлением Комитета обороны от 26 февраля 1939 года вместе с 82-мм батальонным минометом обр. 1937 года и 107-мм горно-вьючным минометом обр. 1938 г. Полковой миномет получил название "120-мм миномет обр. 1938 г.".
Серийное производство 120-мм минометов было начато в 1939 году. За год было изготовлено 500 минометов. На 1-111 кварталы 1940 года заводу ? 7 было заказано 2100 120-мм минометов по цене 29 тыс. руб. за штуку. К 1 августа 1940 года было изготовлено 933 миномета.
Ствол миномета гладкий. В отличие от батальонных минометов выстрел производился с помощью стреляющего приспособления, размещенного в казеннике. Для производства выстрела достаточно было дернуть за спусковой шнур. При необходимости боек переводился в жесткое положение и стрельба велась методом самонакалывания, как в батальонном миномете.
Плита у 120-мм миномета отличалась от плиты батальонного миномета обр. 1937 г. и представляла собой арочную конструкцию. В этой плите верхний лист изготавливался глубокой штамповкой и опирался на приваренные к нему ребра жесткости, которые врезались в грунт и обеспечивали опору плиты на грунт большей частью нижней поверхности листа.
В походе миномет перевозился на колесном ходу посредством механической тяги, а без колесного хода мог перевозиться в кузове грузового автомобиля в разобранном виде. Время перевода из походного положения в боевое 2-3 минуты.
Наиболее был распространен неподрессоренный колесный ход обр. 1938 г., состоявший из рамы и двух колес от автомобиля ГАЗ-АА.
Миномет обр. 1938 г. снабжался передком обр. 1938 г. Передок, являясь передней частью общей повозки миномета на походе (хотя можно возить миномет и без него), предназначался также для перевозки 20 мин. Передок состоял из рамы, двух колес от автомобиля ГАЗ-АА и короба. Кроме мин, в коробе помещались два лотка, а в каждом лотке - пять пар коробок с дополнительными зарядами и один запасной хвостовой патрон (для замены давшего осечку). В годы войны выпускался так называемый 'упрощенный' передок.

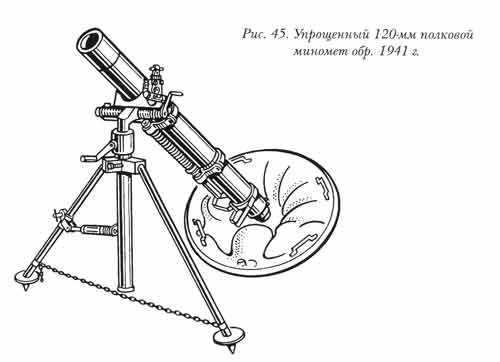

Несколько модернизированный вариант миномета обр. 1938 г. получил название '120-мм миномет обр. 1941 г.'.
120-мм миномет обр. 1941 года в отличие от миномета обр. 1938 г. был снабжен амортизатором упрощенной конструкции и не имел колесного хода. Для сокращения трудозатрат применялся ввинтной казенник, однако надежная обтюрация его в соединении со стволом не обеспечивалась.
В 1943 году был принят на вооружение новый 120-мм миномет, который представлял собой модернизированный вариант обр. 1938 г. В нем было усовершенствовано стреляющее приспособление, которое разбиралось без свинчивания казенника. Кроме того, миномет снабжался амортизаторами с более длинным ходом пружины и качающимся прицелом. Введение качающегося прицела упрощало механизм горизонтирования. В 1945 году для буксирования автомобилем миномету был придан усовершенствованный подрессоренный ход. В целом этот миномет оказался весьма удачным образцом и выпускался промышленностью до последних дней войны.
Возка 120-мм миномета осуществлялась конной или механической тягой. Конная тяга производилась с передком четверкой лошадей.

Данные полковых минометов:

Обр. 1938 г. Обр. 1943 г.
Калибр, мм 120 120
Угол ВН, град +45?;+80? +45?;+80?
Угол ГН, град , 6? 8?
Вес ствола с казенником, кг 105 100
Вес двуноги-лафета, кг 75 80
Вес опорной плиты, кг 95 95
Вес прицела, кг 1,4 1,4
Вес миномета в боевом положении, кг 275 275
Ширина колесного хода, мм 1300 1300
Клиренс, мм 370 370
Максимальная скорость возки, км/час:
по булыжной мостовой 18 18
по шоссе 35 35
Скорострельность, выстр./мин:
без исправления наводки 15 15
с исправлением наводки б б




По боеприпасам

Боекомплект и баллистика 120-мм минометов
В годы Великой Отечественной войны в состав боекомплекта 120-мм минометов входили:
120-мм зажигательная мина ТР с комбинированным термитно-фосфорным снаряжением была принята на вооружение в начале 1943 года. Эта мина снаряжалась желтым фосфором, 36 термитными зажигательными элементами в металлических стаканчиках и небольшим разрывным зарядом. При разрыве мины горящие зажигательные элементы разлетались в радиусе до 40 м от места разрыва и создавали 36 огневых очагов с температурой более 2000?С и временем горения около 15 с. После сгорания зажигательных элементов оставались раскаленные шлаки, способные проплавить тонкое листовое железо. 120-мм зажигательные мины ТР обеспечивали надежное поджигание деревянных сооружений.
Также в 1942 году была выпущена небольшая партия 120-мм зажигательных мин БНП и БТН.
120-мм зажигательная мина БНП снаряжалась вязкой огне-смесью А. П. Ионова с добавкой волокнистого наполнителя - пакли, которая уменьшала дробление вязкой огнесмеси при взрыве мины. Мины типа БНП надежно поджигали деревянные срубы, удовлетворительно действовали при попадании в танк. Мины БТП были снаряжены вязкой огнесмесью, термитным составом и паклей.
В конце 1939 года на заводе ? 7 была создана 120-мм мина 'большой емкости'. Вес такой мины составлял 27 кг, а вес взрывчатого вещества (8 кг) в два раза превышал вес взрывчатого вещества в обычной 120-мм мине. В грунте средней плотности такая мина делала воронку глубиной 1,5 м и диаметром 4,0 м.
В январе 1940 года в расположении 85-го полка такими минами стреляли по финским противотанковым бетонным надолбам, но для разрушения надолбов мощности мин 'большой емкости' оказалось недостаточно.
Производство 120-мм химических мин с веществом СОВ было начато на заводе ? 67 в 1937 году (сдана первая партия - 200 штук). В 1939 году началось производство химических мин с веществом НОВ (как с ипритом, так и с 'летучими веществами').
В план 1941 года было включено изготовление 20 тысяч 120-мм мин типа НОВ (с тремя видами отравляющих веществ) и 5 тысяч мин типа СОВ.
