Миномётчики. Фото до 1945 года

Белгород



Немецкие солдаты стреляют из 50 мм миномёта le.Gr.W. 36 . Монте-Кассино.



Зима 1943/1944 гг., город Кунцево Московской области, личный состав одного из расчётов 82-мм миномёта миномётной роты 1-го отдельного стрелкового батальона 1-й отдельной женской добровольческой стрелковой бригады внутренних войск НКВД СССР.



В окопе у миномета


У переправы через реку Нейсе
Дата съемки: 1943 - 1944
1-й Белорусский фронт.


Минометный расчет
Дата съемки: 1943 г.


Минометчики на огневой позиции: наводчик М. А. Привалов, И. А. Попов, подносчик А. П. Гурьев
Дата съемки: 1940 г.


Минометчики
Дата съемки: 1 октября 1941 - 31 декабря 1942


1-я гвардейская мотострелковая бригада



Минометный расчет Королевских морских коммандос в Голландии. Апрель 1945 года.



ПМВ. Американские солдаты заряжают 6-ти дюймовый миномет



5-я гвардейская Городокская дивизия


80-я гвардейская Уманская дивизия
Группа бойцов позирует с 82-мм миномётом. Вена 9 мая 1945 год.



Финские миномётчики

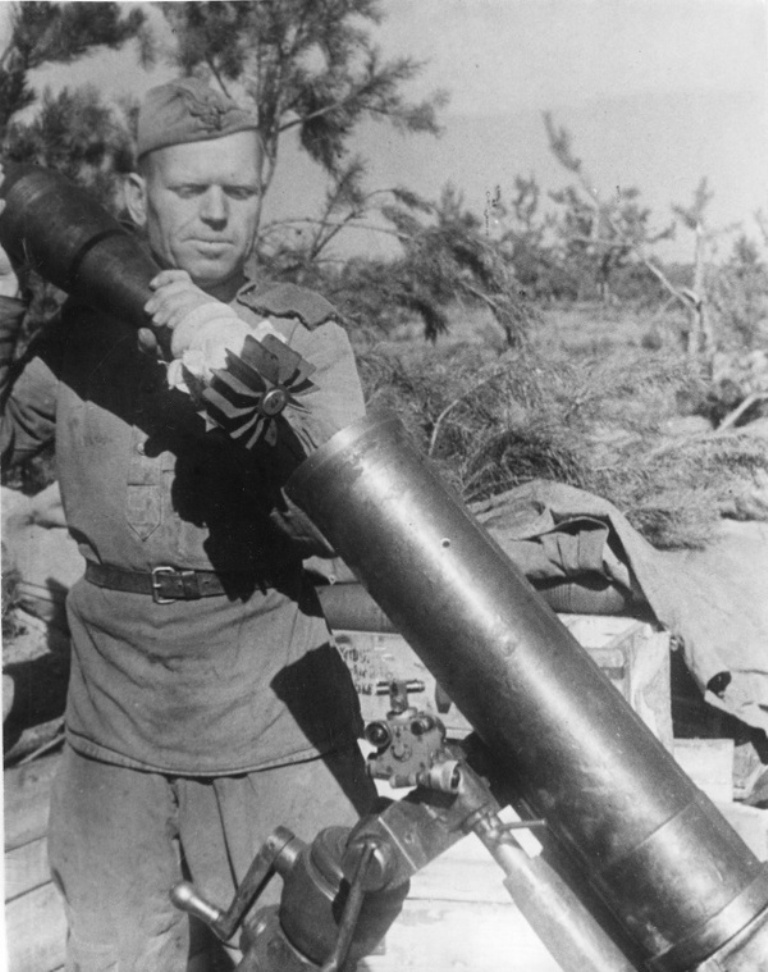

Советский артиллерист заряжает 120-мм полковой миномет обр. 1938 г. одной из минометных частей 7-й Гвардейской Армии на Курской дуге.июль-август 1943



Немецкий 81-мм миномётGr.W.34



В конце 1939 года был создан простейший тип миномета — 37-мм миномет-лопата минимального калибра.



В походном положении миномет массой около 1,5 кг представлял собой лопату, рукоятью которой служил ствол. Миномет-лопата мог использоваться для рытья окопов. При стрельбе из миномета лопата выполняла роль опорной плиты. Лопата была сделана из броневой стали. Представляет собой гибрид малой пехотной лопаты и малокалиберного миномёта. Был разработан в 1938 году М. Г. Дьяконовым. Принят на вооружение РККА в 1939 году. Миномёт состоял из ствола, лопаты (она же являлась опорной плитой) и сошки с пробкой. Был снят с вооружения по причине недостаточной дальности действенного огня и малой мощности мины. ТТХ Калибр - 37 мм Масса - около 1.5 кг Длинна ствола - 400мм Скорострельность - 30 выстр/мин Минимальная дальность стрельбы - 60м Максимальная дальность стрельбы - 250м Угол горизонтальной наводки: 24? Угол вертикальной наводки: 15?-90? Начальная скорость мины - 65-70 м/с Вес мины, кг - 0,5кг Расчет - 1 человек

50-мм ротный миномёт РМ-38 образца 1938г.



Разработка 50-мм ротного миномёта была начата в 1936 году. На вооружение РККА миномет был принят в 1938 году. До начала Великой Отечественной войны было произведено 24,2 тыс. штук. Стрельба производилась лишь при двух углах возвышения: 45 град. или 75 град. Регулировка по дальности производилась газовым краном, находящимся в казенной части ствола и выпускающим часть газов наружу, тем самым уменьшая давление в стволе. ТТХ Калибр - 50мм Масса - около 12.1кг Длинна ствола - 553мм Скорострельность - 32 выстр/мин Минимальная дальность стрельбы - 100м Максимальная дальность стрельбы - 800м Угол горизонтальной наводки: 6 град. Угол вертикальной наводки: 45 и 75 град. Начальная скорость мины: - 96м/с Вес мины, кг - 0,85кг

50-мм ротный миномёт РМ-40 образца 1940г.



Модификация миномета образца 1938 года. Была уменьшена длина и упрощена конструкция дистанционного крана, в результате уменьшилась длина тела миномета с сохранением длины канала ствола. Плита миномета глубокой штамповки имела козырек от газов, выходящих через дистанционный кран, что предотвращало ожоги расчета. ТТХ Калибр - 50мм Масса - около 13кг Скорострельность - 32 выстр/мин Минимальная дальность стрельбы - 100м Максимальная дальность стрельбы - 800м Угол горизонтальной наводки: 6? Угол вертикальной наводки: 45? и 75? Начальная скорость мины: - 96м/с Вес мины, кг - 0,85кг

50-мм миномет РМ-41 Шамарина образца 1941г.



50-мм ротный миномет обр. 1941 г. был создан в СКБ под руководством конструктора В. Н. Шамарина. Миномет Шамарина собран по так называемой 'глухой схеме' (т. е. когда все части миномета смонтированы на опорной плите) и снабжен дистанционным краном с отводом газов вверх. ТТХ Калибр - 50мм Масса - 10кг Скорострельность - 30 выстр/мин Максимальная дальность стрельбы - 800м Угол горизонтальной наводки: 16? Угол вертикальной наводки: 50? и 75? Начальная скорость мины: - 97м/с Вес мины, кг - 0,85кг Вес взрывчатого вещества - 90грамм

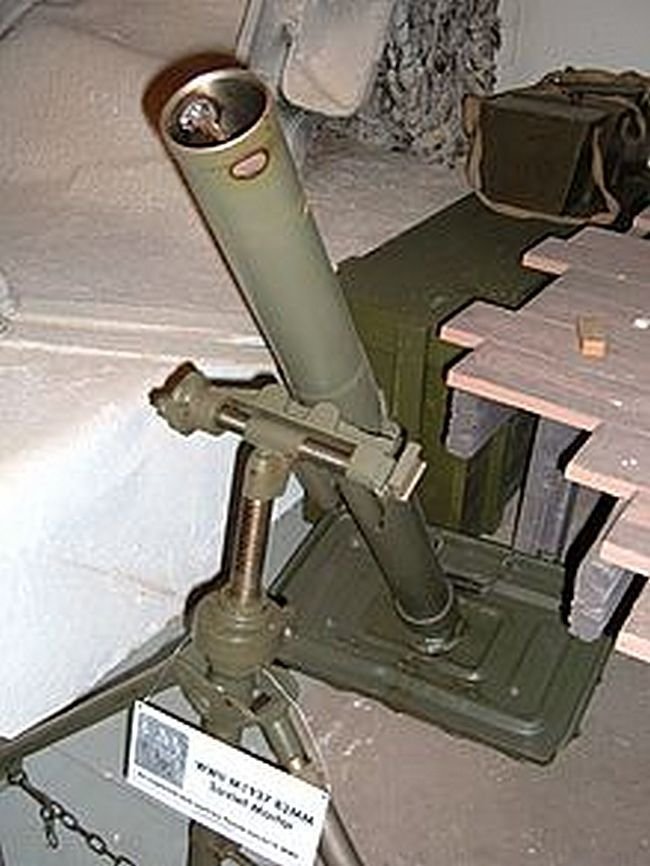

82-мм батальонный миномёт обр. 1936 года



ТТХ: Масса, кг: 56 Длина ствола, мм: 1220 Калибр, мм: 82 Противооткатное устройство: опорная плита Угол возвышения: +45..+85 Угол поворота: -3..+3 -30..+30 Скорострельность, выстрелов/мин: до 30 Начальная скорость снаряда, м/с 211 м/с Прицельная дальность, м: 85...3040 Максимальная дальность, м: 3040 Батальонный миномет выпускался в нескольких модификациях, поскольку в процессе серийного производства (1935—1943 гг.) в конструкцию 82-мм миномётов были внесены многочисленные изменения, направленные на повышение технологичности изготовления и эксплуатационно-боевых качеств: 82-мм батальонный миномёт образца 1936 года (БМ-36) — с опорной плитой прямоугольной формы, масса 67,7 кг; 82-мм батальонный миномёт образца 1937 года (индекс ГАУ 52-М-832Ш; БМ-37) — с круглой опорной плитой, масса 56 кг, трудоёмкость изготовления — 182 станкочаса. Стоимость одного 82-мм миномёта обр. 1937 г. с вьюками и лотками для мин и комплектом ЗИП в укладочных ящиках в 1939 году составляла 6750 рублей; 82-мм упрощённый миномёт образца 1941 года (индекс ГАУ 52-М-832М; БМ-41) — отличался от обр. 1937 г. наличием отделяемого колесного хода, опорной плитой арочной конструкции (по типу 120-мм миномёта), а также двуногой иной конструкции. Колёса надевались на полуоси ног двуноги и при стрельбе снимались. Масса 52 кг, трудоёмкость изготовления — 86 станкочасов, но в связи с ухудшением тактико-технических характеристик (в ходе эксплуатации были выявлены ухудшение устойчивости и как следствие — ухудшение кучности стрельбы в сравнении с миномётами обр. 1937 года довоенного выпуска) работы по доработке конструкции были продолжены; 82-мм батальонный миномёт образца 1943 года (индекс ГАУ 52-М-832С; БМ-43) — дальнейшая модификация обр. 1941 г. В ходе модернизации была изменена конструкция двуноги, колес и крепления прицела;

120-мм полковой миномёт образца 1938 года.



120-мм полковой миномет был разработан в СКБ-4 на заводе № 7 «Арсенал» им. Фрунзе под руководством Б.И. Шавырина в 1938 году. Он представлял собой гладкоствольную жесткую систему (без противооткатных устройств), сконструированную по схеме «мнимого треугольника». Официально 120-мм полковой миномет был принят на вооружение Красной армии в феврале 1939 года, а его серийное производство началось уже 1 сентября, после испытаний во время советско-японского вооруженного конфликта у реки Халхин-Гол. Основными элементами конструкции полкового миномета являлись: ствол, двунога-лафет, опорная плита и прицельные приспособления. 120-мм полковые минометы выпускались в годы Великой Отечественной войны на заводах: № 4 им. Ворошилова (г. Красноярск), № 7 «Арсенал» им. Фрунзе (г. Ленинград), № 221 «Баррикады» (г. Сталинград), «Двигатель Революции» (г. Горький) и ряде других. В 1940 - 1945 годах Красная армия получила 50 751 120-мм полковых минометов всех модификаций. Годы выпуска – 1940 - 1945 Всего выпущено – 50 751 ед. Калибр – 120 мм Масса в боевом положении - 275 кг Длина ствола – 1860 мм Расчет - 6 человека Скорость движения – до 35 км/час Скорострельность – до 15 выстр/мин Наибольшая дальность стрельбы - 5900 м Дальность прямого выстрела – 450 м Углы обстрела: по горизонтали 6° по вертикали +45° +80°



В.К. Сибиякин и Х. Хантураев ведут огонь из 120-мм полкового миномета ПМ-38. Брянская область. 1943г.



Немчура...



Старая Русса.

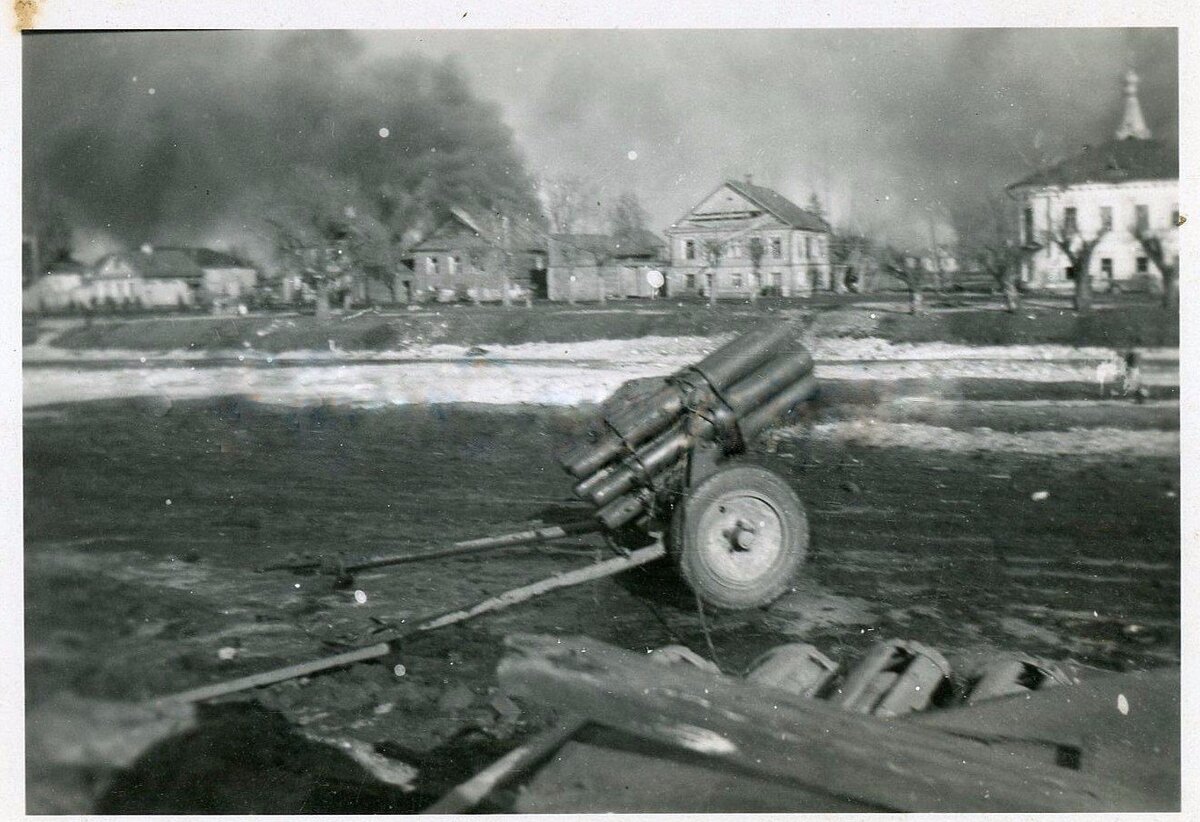

Немецкий шестиствольный миномет.



Греческие миномётчики в касках M1934/39 на Албанском фронте во время итало-греческой войны.
Конец октября 1940 года



Канадские миномётчики в британских касках Mk III.
Франция, 1944 год
