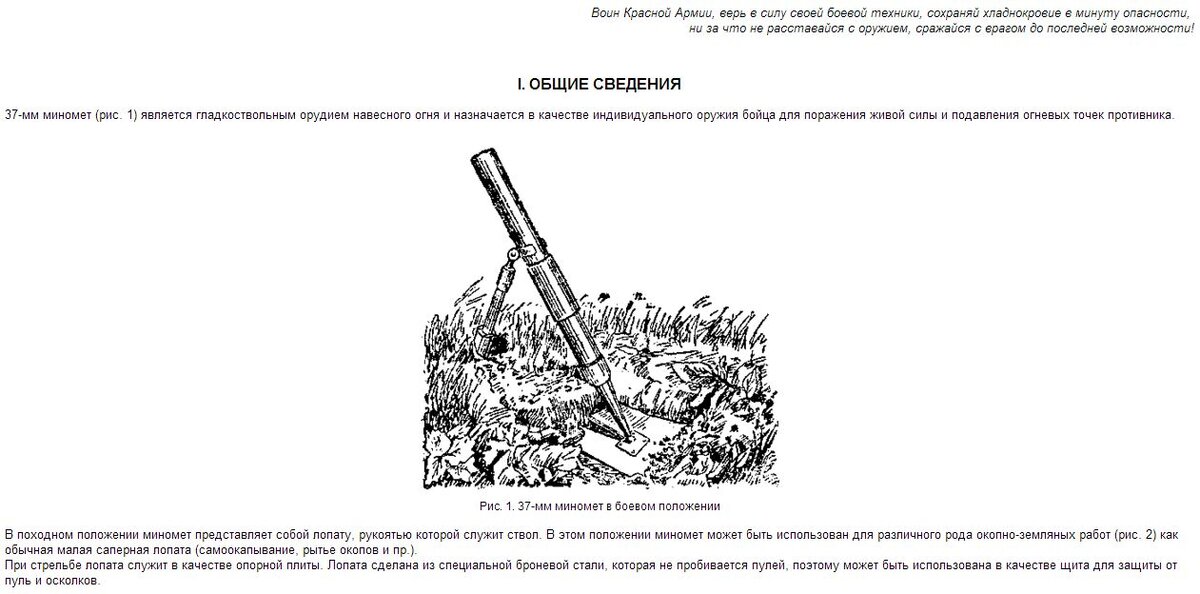

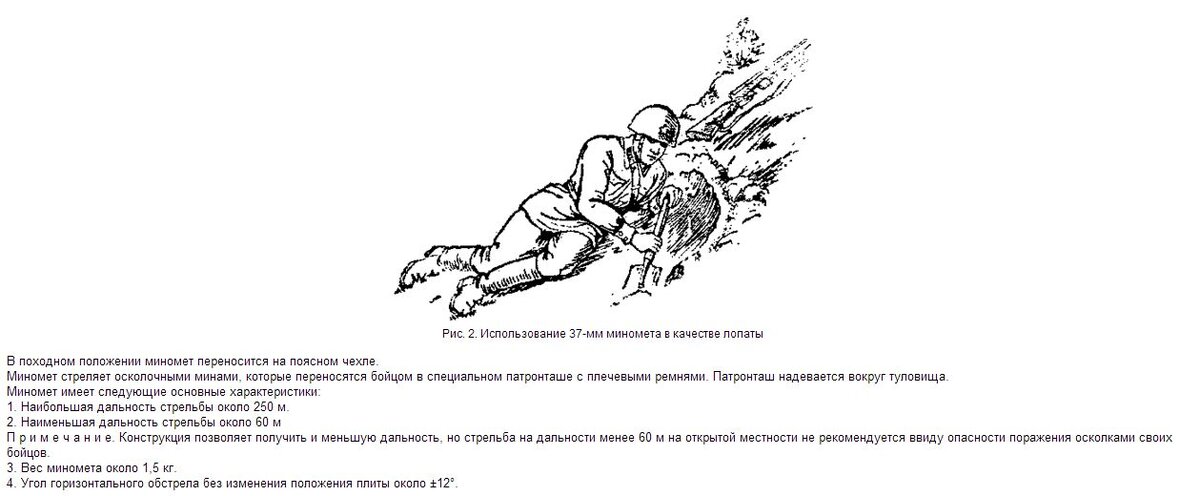

    В конце 30-х годов для вооружения пехотных подразделений в Советском Союзе был разработан легкий 37-мм миномет оригинальной конструкции. В походном положении он представлял собой обыкновенную лопату, которую можно было использовать по прямому назначению для оборудования позиции пехотинца. Рукояткой лопаты служил ствол миномета длиной 520 мм, а полотно лопаты играло роль опорной плиты и изготавливалось из броневой стали, не пробиваемой пулей винтовочного калибра. Таким образом, в боевой ситуации лопата быстро превращалась в оружие, пригодное для стрельбы 37-мм осколочными минами.

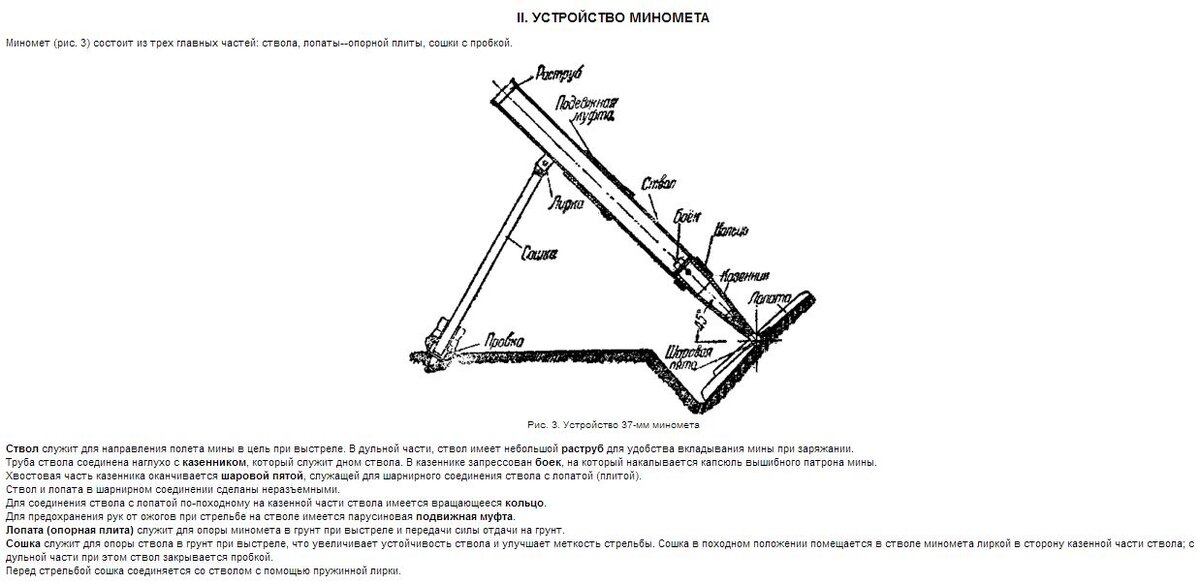

    Ствол 37-мм миномета-лопаты состоял из трубы и казенника. В верхней части ствола крепилась в качестве сошки дополнительная опора с пробкой. Шарнирное соединение ствола и опорной плиты было выполнено неразъемным. В походном положении ствол и лопата фиксировались вращающимся кольцом. Мины переносились в патронтаже.

    Минометы-лопаты получили боевое крещение во время «зимней войны» с Финляндией, и в боях обнаружилась их низкая эффективность. Стрельба велась на глазок, так как прицельные приспособления отсутствовали, и поэтому точность попадания оставляла желать лучшего. Дальность стрельбы миномета была небольшой, а осколочное действие 37-мм мины слабым — почти все осколки попросту застревали в снегу.

    Ввиду резко отрицательного отношения советской пехоты к 37-мм минометам выпуск последних был прекращен, а также снята с вооружения 37-мм мина. Тем не менее минометы этого типа применялись в сражениях Великой Отечественной войны. Например, зимой 1942 года их использовали в боевых действиях парашютисты 4-го воздушно-десантного корпуса во время высадки в районе Вязьмы.


    Тактико-технические данные 37-мм миномет-лопата
    Калибр, мм: 37
    Вес в боевом положении, кг: 2,4
    Угол ГН, град: 24
    Угол ВН, град: 15-90
    Начальная скорость мины, м/с: 65-70
    Макс. Дальность стрельбы, м: 250
    Минимальная дальность стрельбы, м: 60
    Вес мины, кг: 0,5


    фото из и-нета




    Патронташ для минометных мин 37мм

    last_edited: 23 2017
    likes_user1_user2_user3_and_x_others_like_this
  2. offline

    Каин Завсегдатай SB

    joined:
    12 2012
    messages:
    1.027
    likes_received:
    1.627
    bdreputation_reputation:
    43
    user_field_country:
    user_field_iz:
    Россия
    user_field_interesy:
    коп и изменения ландшавта
    вот фото боеприпаса

    likes_user1_user2_user3_and_1_other_like_this
  3. offline

    zunder1 scrapper

    joined:
    19 2012
    messages:
    12.014
    likes_received:
    88.096
    bdreputation_reputation:
    1.842
    user_field_country:
    user_field_iz:
    city
    user_field_interesy:
    no
    Каин,
    редкий хвостик!

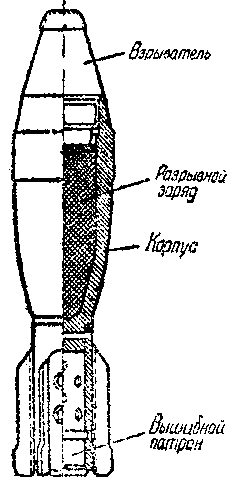

    Вот схема:

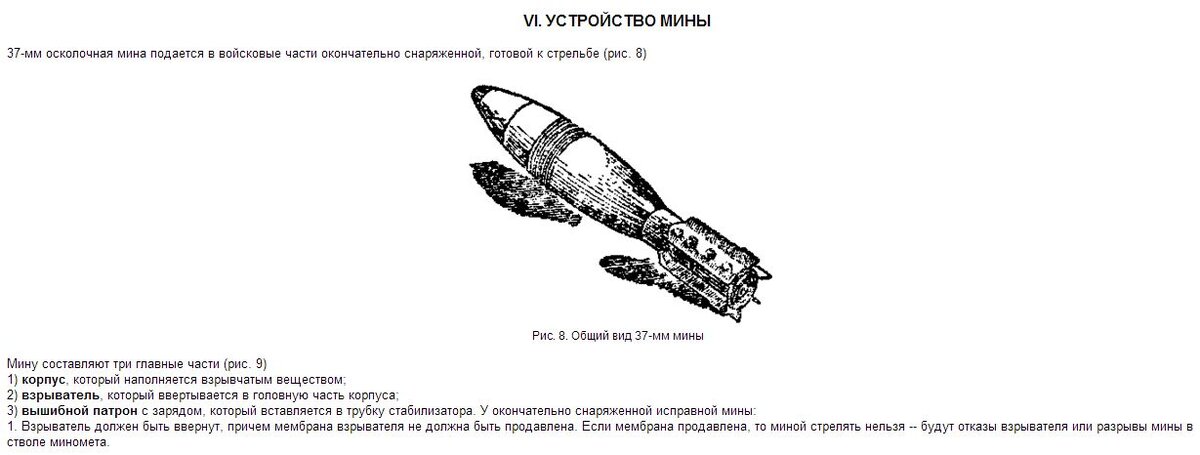

    37 мм мина (фото из и-нета)


    last_edited: 1 2014
    likes_user1_and_user2_like_this
  4. offline

    Каин Завсегдатай SB

    joined:
    12 2012
    messages:
    1.027
    likes_received:
    1.627
    bdreputation_reputation:
    43
    user_field_country:
    user_field_iz:
    Россия
    user_field_interesy:
    коп и изменения ландшавта
    Был отдан на экспертизу за вознагрождение,теперь тоже нету ;)

  5. offline

    Denver АДов копарь!

    joined:
    26 2008
    messages:
    819
    likes_received:
    6.314
    bdreputation_reputation:
    205
    user_field_country:
    user_field_iz:
    Город-герой Москва
    Отличный экспонат - поздравляю!!!

  6. offline

    nait Завсегдатай SB

    joined:
    8 2010
    messages:
    1.744
    likes_received:
    9.184
    bdreputation_reputation:
    728
    user_field_country:
    user_field_iz:
    Подольск
    Знаю место,где такие мины попадались,правда сами хвосты в го.но,не стрелянные.Брать не стал.Если интерес у кого то есть могу скинуть примерный координат.Это Тверская Оленинский р-он.От дороги где то 4км идти(или ехать на УАЗе)Место довольно боевое и не сильно выбитое.Сам туда уже точно не поеду.

  7. offline

    zaza635 Старики-разбойники

    joined:
    13 2013
    messages:
    519
    likes_received:
    1.317
    bdreputation_reputation:
    48
    user_field_country:
    user_field_iz:
    Москвабад
    user_field_interesy:
    Wjasma-Rschew
    Попадалась мне эта смерть-труба,точнее плита от нее. Тоже гадал,что за лопатка такая странная.

  8. offline

    сапрон Завсегдатай SB

    joined:
    31 2012
    messages:
    3.880
    likes_received:
    23.965
    bdreputation_reputation:
    648
    user_field_country:
    user_field_iz:
    Россия
    Красота! Ни разу это не находилось к сожаленью!:pont:

  9. offline

    wadimych Фельдфебель

    joined:
    3 2014
    messages:
    31
    likes_received:
    85
    bdreputation_reputation:
    6
    user_field_country:
    user_field_iz:
    MSK
    user_field_interesy:
    Профессиональный поиск ВОВ
    Написал статью о ВМ-37.
    Зундер ) почти специально для тебя:
    http://warspot.ru/6699-plohaya-lopata-bespoleznyy-minomyot

    И тут еще картинки, что не вошли в статью:
    http://wadimych.livejournal.com/

    И опять разрушаю мифы, выдуманные разными авторами...
    ВМ-37 разработан летом 1941, принят на вооружение 3.09.1941 снят с вооружения 24.02.1942

    likes_user1_user2_user3_and_x_others_like_this
  10. offline

    zunder1 scrapper

    joined:
    19 2012
    messages:
    12.014
    likes_received:
    88.096
    bdreputation_reputation:
    1.842
    user_field_country:
    user_field_iz:
    city
    user_field_interesy:
    no
  11. offline

    3иганшинъ-Бугги Йатутмимопробегал

    joined:
    26 2015
    messages:
    2.856
    likes_received:
    15.075
    bdreputation_reputation:
    184
    user_field_country:
    user_field_iz:
    БарАбинская лесостепь
    user_field_interesy:
    Жестяной кружкой черпать море-океан
    Ополченец и миномёт-лопата

    likes_user1_user2_user3_and_1_other_like_this
  12. offline

    jagd ☭☭☭☭☭☭☭

    joined:
    16 2009
    messages:
    8.935
    likes_received:
    6.584
    bdreputation_reputation:
    155
    user_field_country:
    user_field_iz:
    mother russia
    user_field_interesy:
    спиннинг
    держал такую в руках впечатляет!

  13. offline

    Береза-9 Завсегдатай SB

    joined:
    9 2011
    messages:
    7.010
    likes_received:
    11.723
    bdreputation_reputation:
    264
    user_field_country:
    user_field_iz:
    Смоленск
    user_field_name:
    Александр
    user_field_interesy:
    Дайвинг, коп
    А че только лопата....вон и кардан КАМАЗовский стреляет. То же миномет 50799.jpg

    likes_user1_user2_user3_and_x_others_like_this
  14. offline

    3иганшинъ-Бугги Йатутмимопробегал

    joined:
    26 2015
    messages:
    2.856
    likes_received:
    15.075
    bdreputation_reputation:
    184
    user_field_country:
    user_field_iz:
    БарАбинская лесостепь
    user_field_interesy:
    Жестяной кружкой черпать море-океан
    37мм_миномёт-лопата _ из газеты..Кр.звезда.._.jpg
    /газета " Красная Звезда "/
