Необычное оружие

Хочу предложить такую тему: "необычное оружие".Размещать в ней фотографии и рисунки экспериментального или специального оружия в период 1-й,2-й МВ и до годов 50-60-х(ультрасовременное размещать не стоит...)
Я пользуюсь одним незатейлевым интернет ресурсом откуда мне постоянно(автоматически) приходят обновления и мне иногда очень жаль что видят их не все...

Вот к примеру пистолет Р-08 с подствольной подсветкой,в сопровождающем описании говорится что стоял на вооружении войск СС охранявших первых лиц Рейха:



Первый армейский автоматический гранатомёт 1938 год:



Германская зенитная установка с МГ-08 :

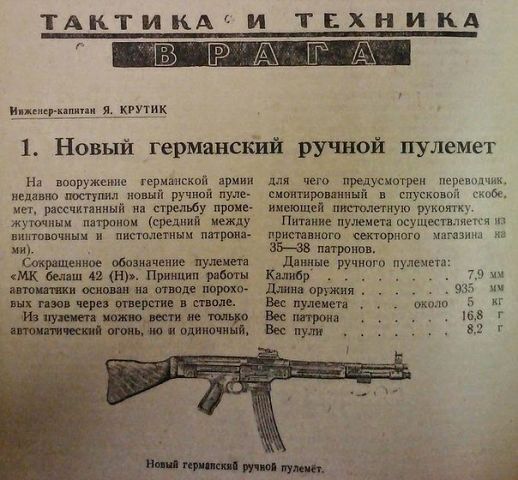

...когда то и МКБ-42В был новинкой и экзотикой:



48-ми! зарядный револьвер 1855 г. Joseph Enouy



пистолет-пулемёт Томпсона и пистолет-пулемёт Калашникова:

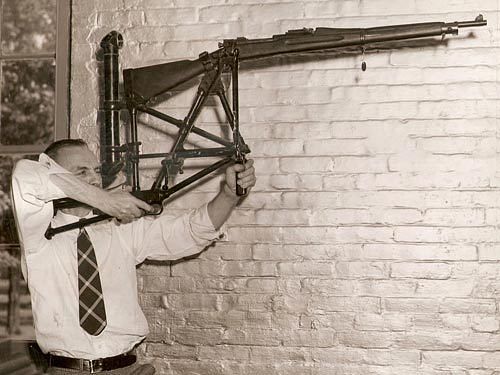

Винтовка "спрингфильд" с траншейным приспособлением:

2.5" гранатомёт "Нортовер прожектор" :

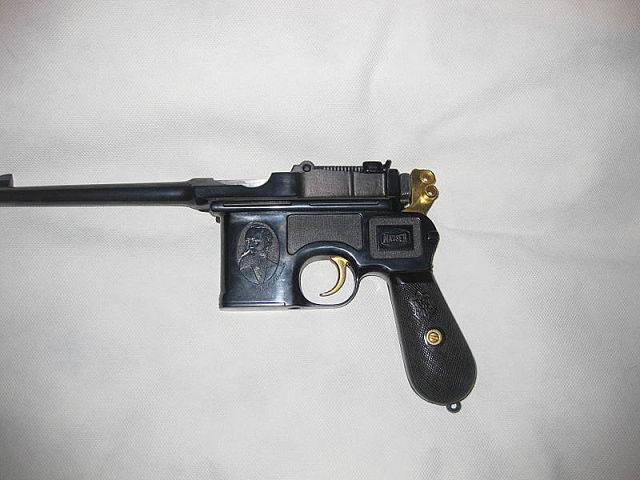

...мазером С 96,конечно,ни кого не удивить,но :



противогаз для почтовых голубей:

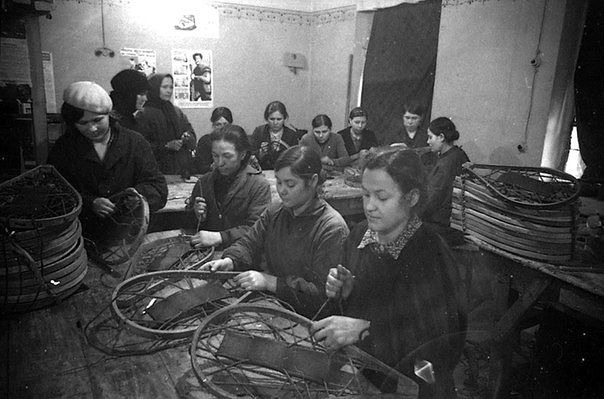

3 декабря 1941 года,г.Куйбышев,производство лыж-снегоступов в
артели "Пролетарский труд" :



А мне нравится из всей кунскамеры пистолет Биттнера. Интересен тем, что перезарядка производится мускульной силой стрелка.



Ещё интересен револьвер ле-ма, тем что по середине идёт гладкий ствол и пистолет либерейтор, тем что изготавливается быстрее чем перезаряжается.



Этот пистолет, пожалуй, является одним из самых миниатюрных. Он встроен в кольцо и, наверное, придется больше по душе слабому полу. Ведь с таким «колечком» вовсе и не страшно гулять на улице по ночам. В набор включен чехол для хранения пистолета. Шестой калибр сделан в Англии в 1870 году.

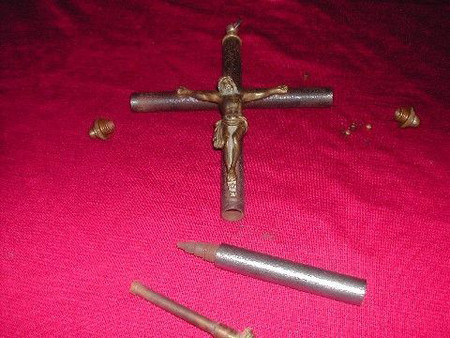

Ружье имеют форму креста распятия. 12-ый калибр.




Этот пистолет был придуман в 1775 году на Диком Западе. Незамысловатая форма, простейшее управление, но вы только задумайтесь: ему 230 лет! А функционирует также отлично. Вот что значит качественная техника.






Старинный и редчайший экземпляр. Калибр -0,3.



вот любопытный экземпляр. фолькспистоле. фОшисткий аналог либерейтера. пистолет создан для дешёвого и быстрого производства. подходят магазины от Р38. довольно интересная конструкция.

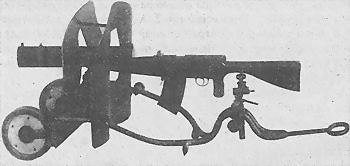

опытный станковый пулемёт на основе ручного пулемёта Фёдорова-Дегтярёва с водяным охлаждением ствола,коробчатым магазином,на колёсном станке с двойным щитом:



пистолеты С-96 и Р-08 с оптическими прицелами:



точного описания нет,но похоже что Р-08 оснащён "активным" глушителем:



немцы сцуко...
им дай волю и не такого еще наизобретают))))



Ружье Пакла. Это оружие часто считают первым пулеметом. Ружье Пакла или оборонительное ружье было размещено на трехногом штативе. Один ствол снабжался мультизарядным вращающимся цилиндром. Такая разработка применялась на судах. Ее целью было предотвратить высадку чужаков на борт, ружье при этом делало 63 выстрела за 7 минут. Оружие выглядит странным и уникальным благодаря тому, факту, что оно может вести огонь двумя типами пуль - круглыми, против врагов-христиан, и квадратными против турок-мусульман. Площадь пули влияла на болезненность раны, согласно патенту, такая форма пули могла убедить турок в преимуществе христианской цивилизации. Автором этой пушки стал английский изобретатель, писатель и юрист Джеймс Пакл. Орудие было создано в 1718 году. При этом был составлен один из первых патентов, с описание работы устройства. Пакл предоставил чертежи нескольким инвесторам, но его ружье практически никого не заинтересовала. Многие оружейники не хотели связывать с массовым производством сложных компонентов.




Кпинга – это метательный нож, который использовали опытные воины племени Азанда. Они жили в Нубии, регионе Африки, в который входят север Судана и юг Египта. Этот нож был длиной до 55.88 см и имел 3 клинка с основанием в центре. Самый близкий к рукоятке клинок имел форму мужских гениталий

и представлял мужскую мощь его владельца. Сам дизайн клинков кпинги увеличивал шансы как можно сильнее задеть врага при контакте. Когда владелец ножа женился, он преподносил кпингу как дар семье своей будущей жены.

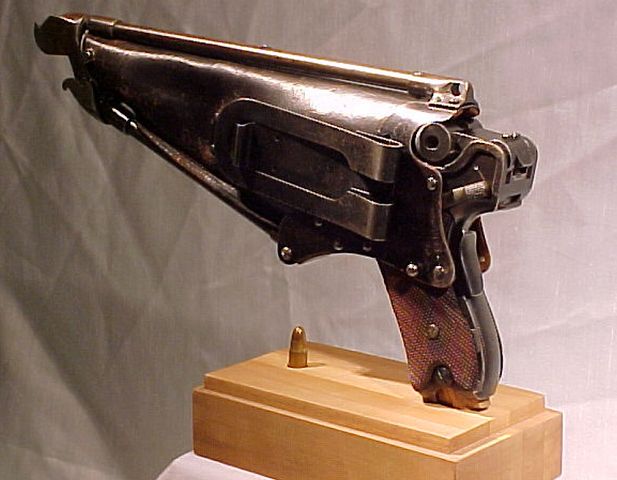

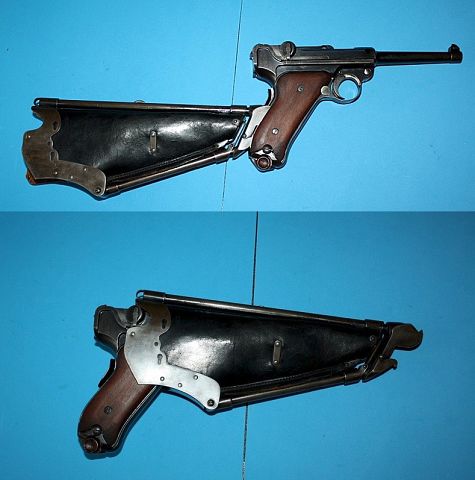

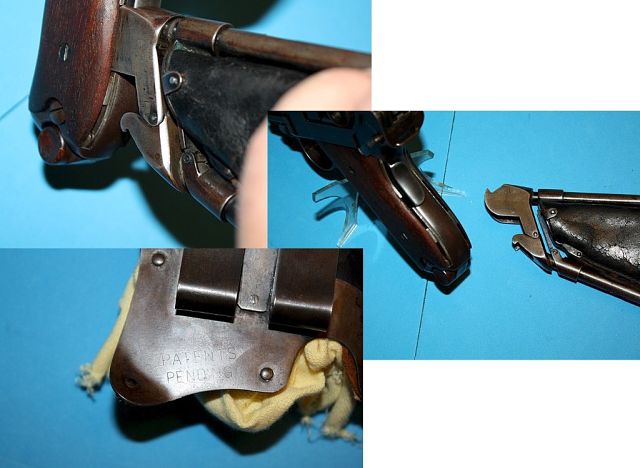

приклад к Р-08 запатентованный Йозефом Бенке из Будапешта и Георгом Тиеманом из Берлина в 1926 году

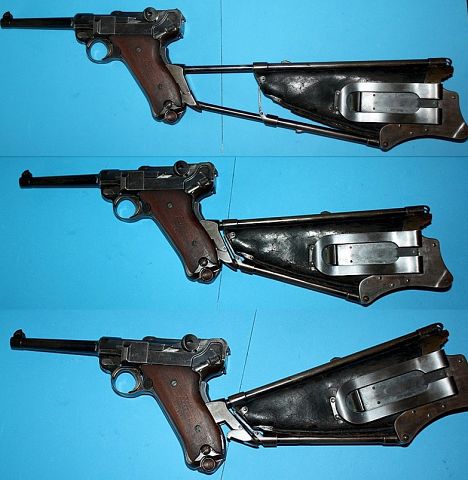

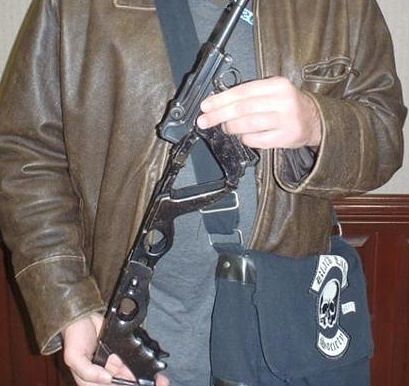

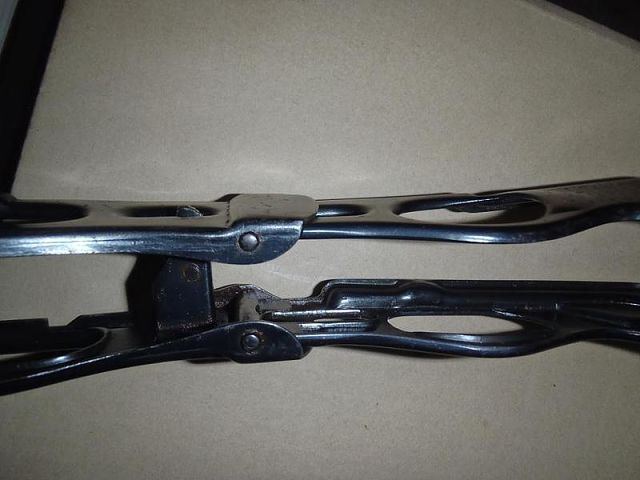

...ещё одна версия приклада для Р-08 :



Signalnyj pistolet , no imeet bolee shirokie vozmozhnosti v primenenii.......

http://commons.wikimedia.org/wiki/File:Bundesarchiv_Bild_101I-698-0038-25A,_Russland,_Waffenvorführung.jpg



по мне так обычный кампфпистоль 42. один из первых ручных гранатомётов.



жаль что у нас в стране нельзя иметь короткоствол в личном пользовании, столько вещей красивых можно было бы иметь легально покупая в магазинах...



Стреляющая пряжка Третьего Рейха («SS-Waffenakademie Koppelschloßpistole»)
Helot - Вторник, 14 Декабрь 2010 10:51

Начиная с древних времен люди старались для различных целей придать оружию «мирный вид» замаскировав его под различные бытовые вещи или аксессуары одежды, так появлялись трости-мечи, стреляющие трубки, замки, сигареты и портсигары, а так же пряжки поясных ремней. Первые экземпляры стреляющих пряжек появляются в ХIХ веке – это массивные ременные застежки со спрятанными внутри однозарядными капсюльными пистолетами стреляющие после открытия пряжки или непосредственно из нее, позже появляются такие же изделия, но уже под унитарные патроны.


Верхняя крышка двуствольного «SS-Waffenakademie Koppelschloßpistole»

Во время Первой Мировой войны (1914 – 1918 года) германский военнослужащий Louis Marquis (Луис Маркус) попадает в плен французам. В лагере для военнопленных он то ли от избытка свободного времени то ли с мыслями о побеге (а может от воспоминаний как он попал в плен) разрабатывает конструкцию стреляющей многоствольной поясной пряжки. Но собрать в лагере такое оружие у Луиса видимо не получилось, а после окончания войны и возвращения на родину видимо в нем отпал смысл. И лишь в 30-х годах он дорабатывает механизм стреляющей пряжки и получает патент на «замок специального назначения, пригодный для использования в качестве пряжки для пояса и портупеи».


Четырехствольная модель «SS-Waffenakademie Koppelschloßpistole»

В 1942 году стреляющей пряжкой Луиса Маркуса заинтересовались некоторые высшие чины SS и лично Рейхсфюрер SS и рейхсминистр внутренних дел Германии Генрих Гиммлер (Heinrich Himmler). В 1943 году Луис Маркус был представлен Рейхсфюреру, после показа двух опытных образцов и непродолжительной беседы Гиммлер дает добро на выпуск первой пробной партии. Поясное оружие получает официальное название «SS-Waffenakademie Koppelschloßpistole» («поясная пряжка-пистолет академии вооружённых сил СС»). Производство стреляющих пряжек началось в 1944 году на велосипедном заводе в городе Лейбнице, выпускались «SS-Waffenakademie Koppelschloßpistole» в двух модификациях: четырехствольная модель калибром 5,6 (под малокалиберный патрон 5,6 х 15 мм .22 LR) и двуствольная модель калибром 7,65 (под патрон 7,65 х 17 мм .32 ACP).


Двуствольная пряжка готова к стрельбе

Корпус «SS-Waffenakademie Koppelschloßpistole» изготовлялся из стали, покрывался синим воронением, на гладкую открывающуюся верхнюю крышку помещался литой серебристый нацистский орел со свастикой в когтях. На внутренней стороне крышки двуствольной модели стоял штамп «Louis Marquis, W. Elderfield», с обратной стороны корпуса порядковый номер, калибр и клеймо «D.R.P.» («Deutsche Reich Patent»). На четрехствольной модели большинство штампов и клейм стояли с боковых сторон пряжки, там же и стояло клеймо SS из двух рунических молний. Несмотря на то что «SS-Waffenakademie Koppelschloßpistole» заметно отличался по размерам от стандартной офицерской пряжки, он носился на штатном кожаном офицерском ремне.


Четырехствольная модель «SS-Waffenakademie Koppelschloßpistole» готовая к бою

Верхняя откидывающаяся крышка «SS-Waffenakademie Koppelschloßpistole» фиксировалась штырьком на верхнем торце корпуса пряжки. Откидной ствольный блок оружия представлял собой единую деталь с просверленными вертикально в ряд четырьмя или двумя (в зависимости от модели) гладкими каналами стволов с патронниками. Этот ствольный блок шарнирно закреплялся в правой части корпуса пряжки и фиксировался в не боевом (сложенном) положении за специальные крючки двумя рычажными защелками. Для приведения «SS-Waffenakademie Koppelschloßpistole» в боевое положение требовалось нажать на размещенные с левой стороны пряжки две клавиши – они одновременно отпускали застежку верхней крышки (у черырехствольной модели крышка откидывалась вверх, у двухствольной модели наоборот – вниз) и давали ход стволам. Горизонтально расположенные пружины при помощи кулачков и толкателей поднимали ствольный блок перпендикулярно, и капсюли патронов становились напротив встроенных в корпус ударников. Соответственно на каждый высверленный ствольный канал в блоке приходился свой ударник и своя спусковая кнопка (клавиша). Роль курка выполняли кнопки – клавиши размещенные с левой стороны, владелец SS-Waffenakademie Koppelschloßpistole» мог стрелять из каждого ствола по очереди или сделать одновременный залп нажав на все спусковые кнопки сразу. Для перезарядки требовалось извлечь гильзы из стволов любым подходящим шомполом и после этого зарядить в казенную часть новые патроны.


Четырехствольная модель «SS-Waffenakademie Koppelschloßpistole»

Нет точных данных о том, как СС-овцы планировали использовать «SS-Waffenakademie Koppelschloßpistole», скорее всего им планировали вооружить сотрудников различных спецслужб, разведчиков и диверсантов. Естественно ни о какой прицельной стрельбе на расстояние больше чем в пару шагов не было и речи, ставка была на внезапность. Такая пряжка-пистолет должна была стать незаметным оружием для ликвидации цели, либо оружием последнего шанса для того, что б избежать ареста. Либо таким оружием должны были снаряжаться офицеры «Ваффен-СС» (Waffen-SS). В 1944 году Вторая Мировая война (1939 – 1945 года) подходила к концу и дела у фашистской германии на фронтах становились все хуже и хуже, а сдаваться в плен офицерам СС было запрещено (да их часто и не брали в плен). Поэтому у офицера вооруженного «SS-Waffenakademie Koppelschloßpistole» появлялся шанс, используя фактор внезапности сбежать из плена либо напав на многочисленную охрану «геройски уйти из жизни». Или просто сидя в тюремной камере тихонько застрелиться, что б не выдать «важные секретные сведения» врагам Третьего Рейха как того и требовал устав SS. Так же предполагалось вооружить такими стреляющими пряжками все верхушку Третьего Рейха и их телохранителей.

Выпуск пряжек-пистолетов продолжался до серьезного повреждения завода где их собирали в начале 1945 года от налета авиации союзников, после этого искать новое места для сборки этого оружия не было не смысла ни времени у умирающего Третьего Рейха. Сведений об использовании «SS-Waffenakademie Koppelschloßpistole» в бою либо в диверсиях нет никаких, так же не известно точное количество выпущенных таких пряжек, однако у двух ременных двуствольных пистолетов, что находятся в частных коллекциях Г. Пирсона и М. Зомбера порядковые номера 155 и 158 (хотя, по словам вдовы Луиса Маркуса было собрано не более десяти единиц такого оружия).

«SS-Waffenakademie Koppelschloßpistole». Интересные факты:

• Начальная цена четырехствольного «SS-Waffenakademie Koppelschloßpistole» продаваемого на оружейном аукционе составляет всего лишь тринадцать тысяч долларов.



можно как спортивное оружие) например ТТ (С-ТТ). сам не видел, но есть карабины на базе артиллерийского люгера. если по нашему закону пройдут, то можно брать. хорошо что 9*19 сертифицированы как охотничьи. ну а если хочется ракетницу, то в разрешение на газовое впишут



онанизм это все, без обид.

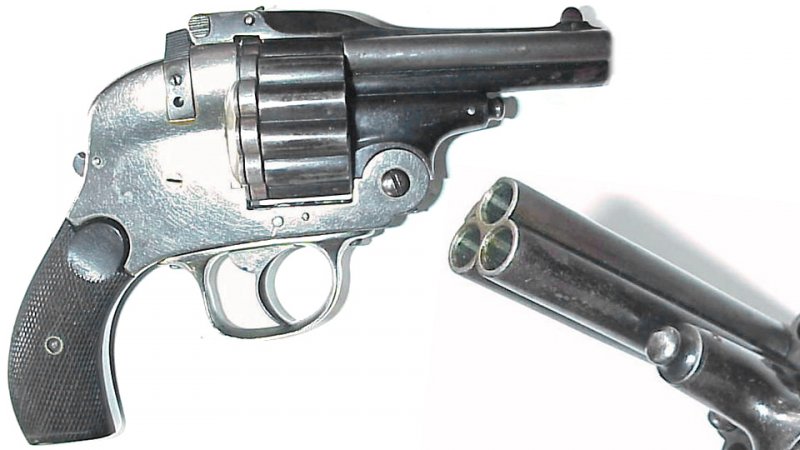

Уникальный трехствольный револьвер, сохранившийся в единственном экземпляре, был оснащен барабаном на 18 (!) патронов 6,35х15 мм Браунинг (также известны как .25 ACP). Все патроны размещались в одном барабане в два ряда. Во внутреннем располагалось шесть штук, как на «обычных» револьверах, а внешний содержал в себе остальные двенадцать. При этом патроны оказываются сгруппированы по три – один из внутреннего ряда и два из внешнего. Для экстракции стреляных гильз и перезарядки барабана неизвестный мастер из Испании применил в своем револьвере обойму оригинальной конструкции. Она представляет собой две плоские детали с отверстиями, соединенные винтом. По задумке оружейника, пластина с отверстиями меньшего диаметра сдвигалась относительно пластины с крупными поворотом на оси. Далее в гнезда большего диаметра вставлялись патроны и вторая пластина возвращалась на место, не давая патронам высыпаться из обоймы. Конструкцию такой обоймы нельзя назвать простой, однако она повышает удобство использования орудия. При манипуляциях со снаряженной обоймой стрелок почти не рискует рассыпать патроны и вместо ведения огня заниматься менее полезными вещами.

Барабан револьвера, как следует из его конструкции, не подразумевает перемещение патронов иными способами кроме поворота самого барабана. Соответственно, двухрядный барабан не позволяет полноценно использовать боекомплект, имея только один ствол. В испанском револьвере патроны располагались в два ряда, а кроме того, они были объединены в «секторные» группы по три. Таким образом, сама конструкция барабана требовала использования сразу трех стволов. Три нарезных ствола калибра 6,35 мм и длиной в три дюйма (7,62 см) были собраны в один пакет и закреплены на оси. Таким образом, для перезарядки револьвера требовалось разблокировать качающийся блок и «переломить» стволы и барабан вперед-вниз. Далее при помощи кнопки экстрактора вынималась обойма со стреляными гильзами и на ее место устанавливалась новая.



Очевидно, что применение сразу трех стволов и специфического барабана потребовало серьезной доработки классического ударно-спускового механизма двойного действия. Во-первых, трехствольный револьвер получил три ударника, по одному на каждый ствол. Механика пистолета не позволила дать ему возможность стрелять одновременно из всех трех стволов. Для выбора стреляющего ствола на верхней части рамки револьвера, непосредственно над ударниками, имеется специальный подвижный переключатель. Когда он находится в среднем положении, усилие со спускового крючка передается на ударник и боевую пружину нижнего ствола. При перемещении «переводчика огня» в крайнее левое положение стрельба ведется из верхнего левого ствола, при перемещении вправо – соответственно, из верхнего правого. Для безопасности стрелка УСМ имеет неавтоматический предохранитель. Его флажок выведен наружу на задней поверхности револьвера.

Из-за конструкции барабана и блока стволов револьвер имеет нехарактерные для этого класса оружия размеры и пропорции. Да и вес конструкции довольно велик – трехствольный револьвер без патронов весит чуть более килограмма. Среди прочего такие массогабаритные параметры обусловлены примененными в конструкции материалами. Так, основная часть рамки, в которой размещен УСМ, изготовлена из никелированной стали. Блок стволов и барабан также стальные, но обработаны воронением. Рукоять револьвера для более плотного «сидения» в руке имеет накладки из жесткой резины с рифлением.

К сожалению, об уникальном трехствольном револьвере, помимо особенностей его конструкции, не известно почти ничего. Имеется информация, что он был сделан в период с 1910 по 1920 год и изготовлен всего в одном экземпляре. Из всех признаков, по которым можно было бы узнать о происхождении револьвера, есть только надпись на верхней поверхности блока стволов. На узкой полоске выбита надпись «PISTOLA_CONCARICATOJI_CAL.6.36». Из этой надписи с полной уверенностью можно вынести только калибр револьвера и страну происхождения (надпись похожа на испанский язык), но не автора. В настоящее время единственный экземпляр трехствольного «Pistola Concaricatoji» находится в музейной экспозиции. Других однотипных револьверов пока не обнаружено и самая популярная версия о происхождении этого револьвера гласит, что неизвестный мастер успел сделать только один экземпляр. Возможно, испытания первого же револьвера не смогли подтвердить преимущества примененной схемы. А возможно, по каким-то причинам мастер просто не смог продолжать свою деятельность. Так или иначе, на данный момент известен только один образец трехствольного револьвера, хотя время от времени на различных аукционах появляются реплики, сделанные в последние годы.



ну, если иметь оригинальны легальный тт, хоть и на территории тира, то я не знаю что вам нужно.
