В продолжении этого сообщения Аллесандры наш московский коллега реконструктор - связист Алексей прислал наставление по этому аппарату . фрагмент которого приведен ниже.

Сообщения объединены, 22 дек 2020

фрагмент наверно единственной пока фотографии с такими аппаратами. Вид аппарата с цоколем и приборами сзади. Вероятно это телеграфная команда либо 2-го лейб-драгунского Псковского полка, либо 11-го уланского Чугуевского полка.



https://auction.violity.com/106505246-mashinka-dlya-nabivaniya-azbuki-morze
Добрый день! у нас в продаже появился такой ключик... Если кому нужен могу его для вас выкупить....



Привет форумчане !
Хочу разобраться с одним телеграфным аппаратом,
который здесь обсуждали. Надеюсь на ваши подсказки.
Купил его, хотя импульсом к покупке был телеграфный ключ.
А сам аппарат странный, похож на сборную солянку,
смесь латунных и железных частей. Сначала подумывал
отреставрировать его, но стоит-ли тратить время на этот экземпляр ?
Отвечу на вопросы, разберу, сфотографирую что будет нужно.

[/DOUBLEPOST]



добавлю несколько фото



еще фото

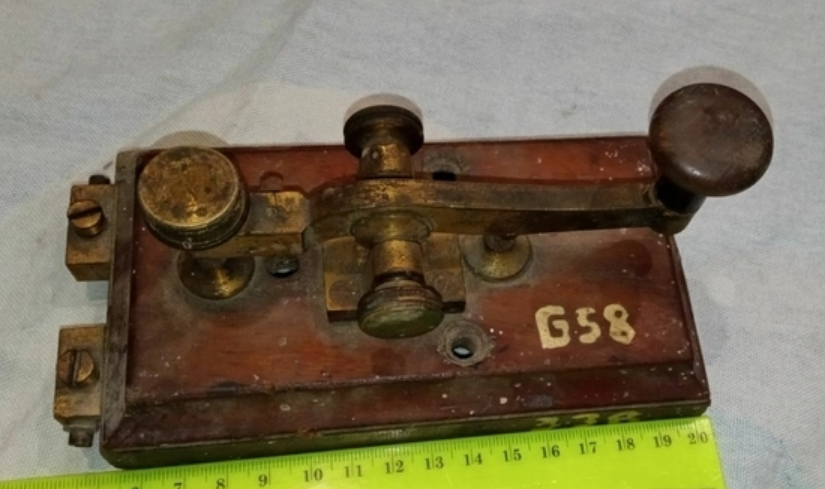

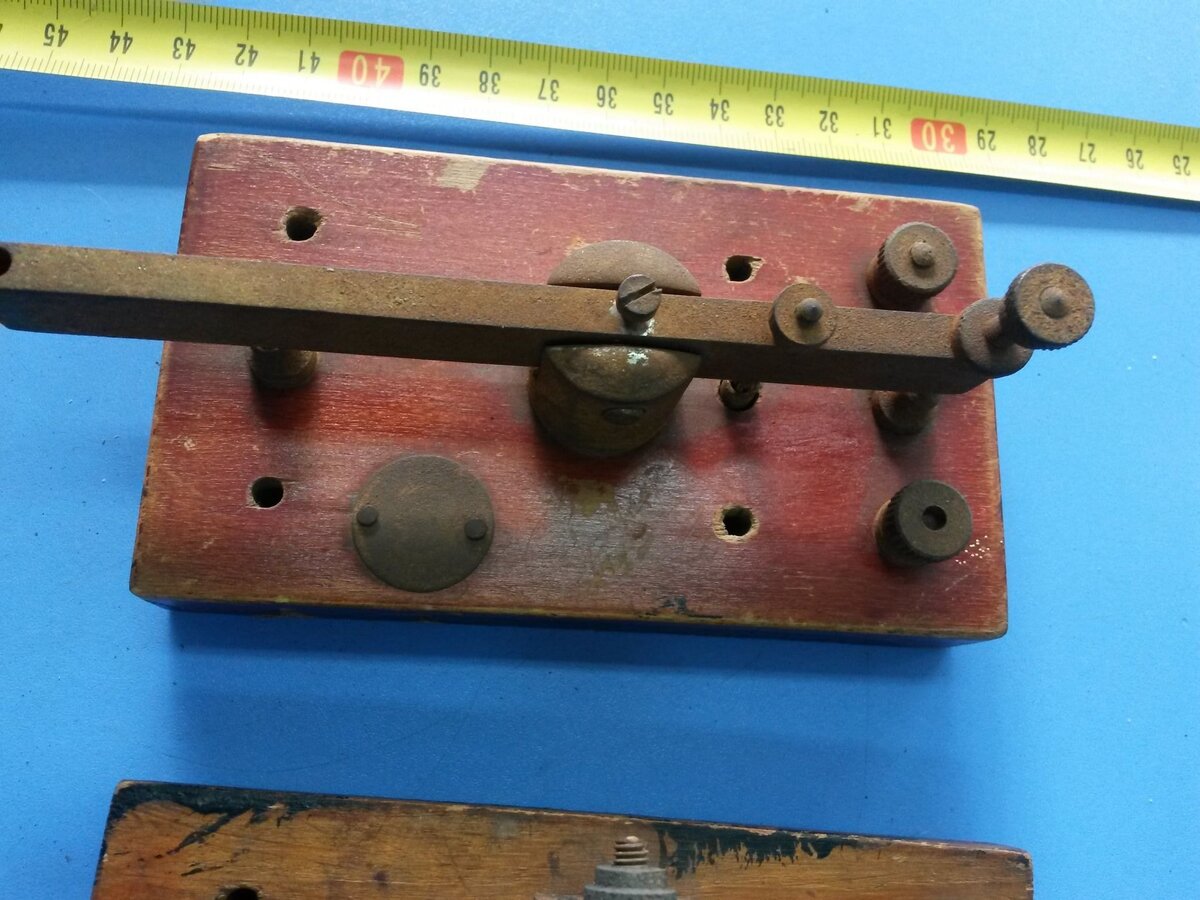

Еще обсуждалось коромысло телеграфного ключа




оно вот от такого редкого довоенного учебного ключа. Ключ завода ФизЭлектроПрибор, был хромирован при изготовлении



Вполне комплектное состояние. Телеграф - как конструктор. причем заменяемые части не обязательно могли быть от аппарата того же производителя.
В принципе все соответствует периоду предвоенному. Может цоколь более позднего времени.
разобрать, снять грязь с латуньки (наверное каким либо обезжиривающим средством) стальные детальки при желании покрыть матовой черной краской, если ржавчина раздражает да и все.
наверняка еще и работать будет. Как механика так и электрика. Батарейки типа Крона вполне достаточно.



Спасибо за ответ.
Я просмотрел довольно много фото телеграфных аппаратов,
с таким шильдиком не видел. Корпус полностью стальной,

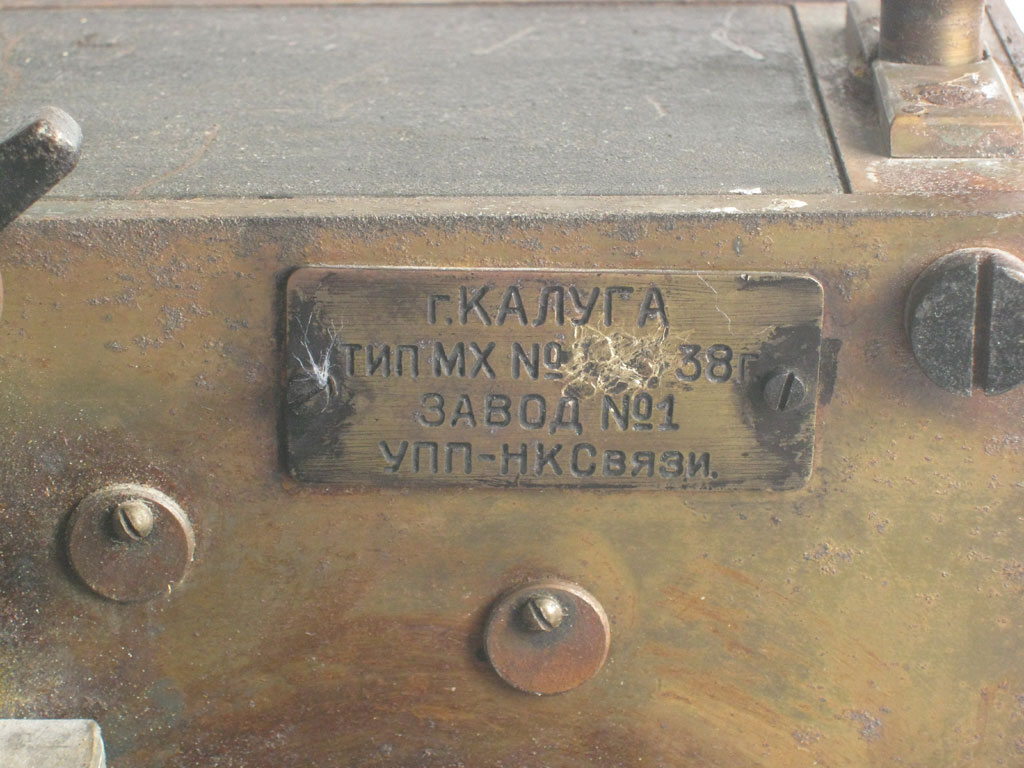

покрыт желтым лаком похожим на латунь. Под шильдиком
лак сохранился хорошо, а сам шильдик выглядит странновато
после протирки ацетоном.



На барабане нет звездки ? мне не разглядеть по вашему фото. Без нее будет слетать пружина с оси при вращении.

Сообщения объединены, 30 дек 2020, время первого редактирования 30 дек 2020

Сообщения объединены, 30 дек 2020

такая шильда на аппарате что сейчас продается на молотке, ранее он был в теме.
но это аппарат для армии, с переключателем тока и винтом для кронштейна для использованной ленты слеап внизу на корпусе

Сообщения объединены, 30 дек 2020

А так могу предположить что тип МХ это аппарат Морзе 1910 года (Х - так обозначили цифру )
Тип М - 38 аппарат морзе 1938 года(хотя в учебнике для военных Телеграфное дело написано что образец 36 года,)
хотя может на этом образце маркировка выгравирована и в наше время - сейчас сложно сказать. А продавался он в 2017 году за 350 000 р . сейчас у продавца аппетиты упали и хочет всего 100 000 р. на Авито

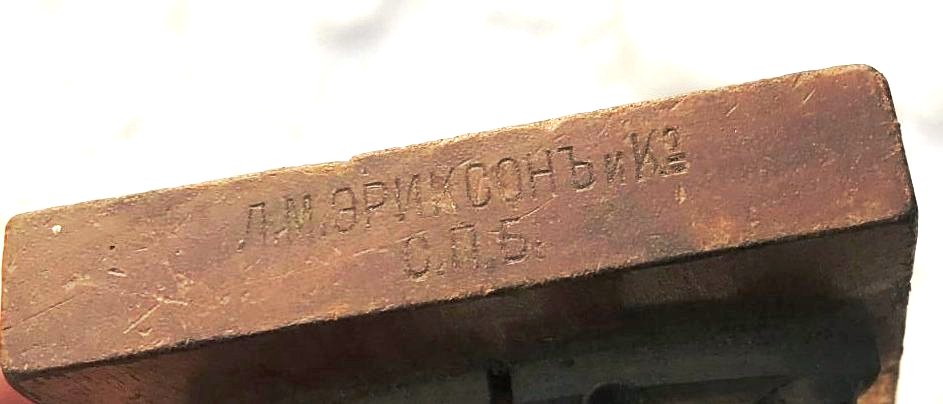

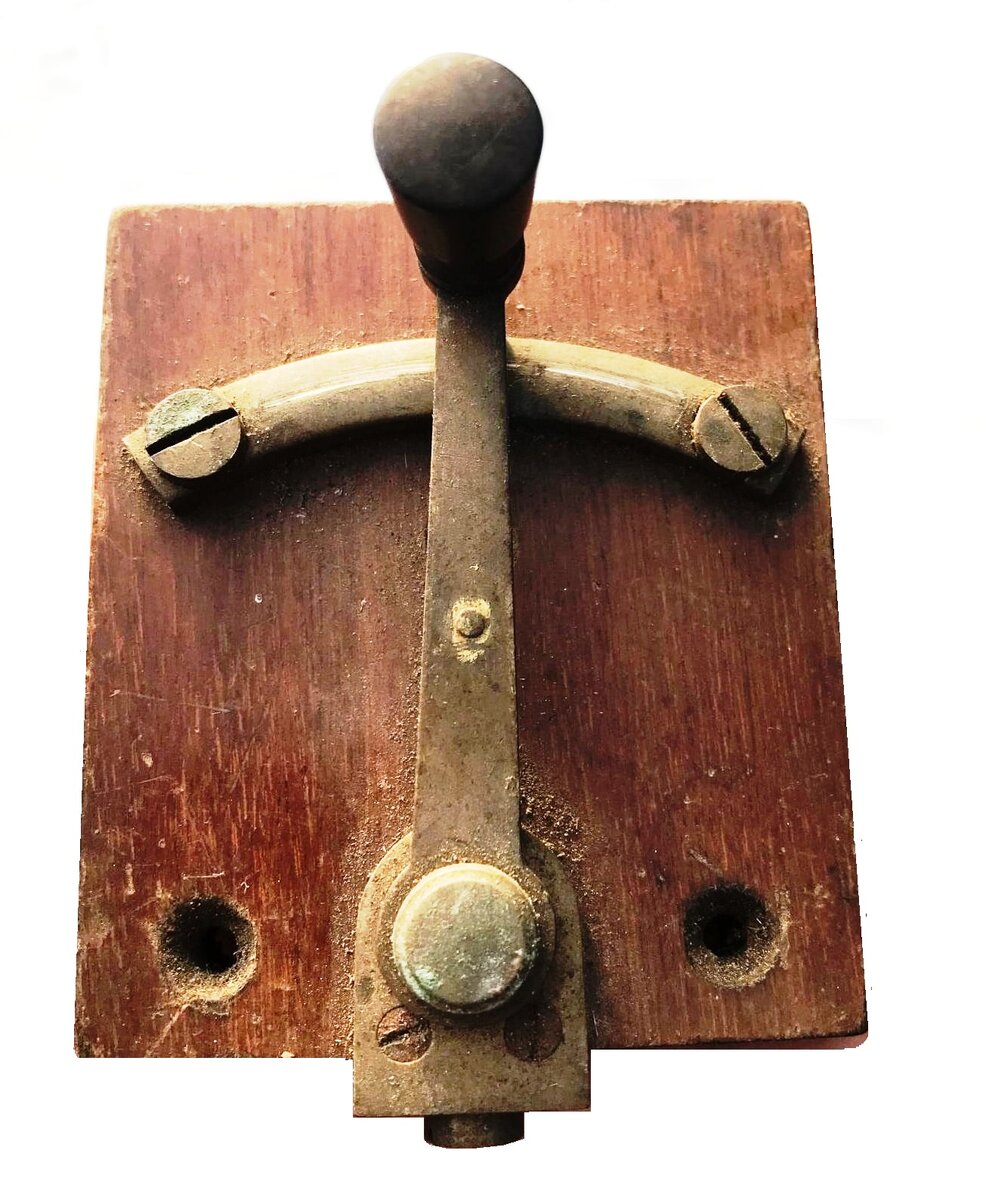

Вот такой простенький переключатель из продаж на молотке. Я бы и не обратил на него внимания. если бы не клеймо производителя.



Эриксон в СПб производил в основном телефонное оборудование. Но именно такой переключатель использовался. когда надо было совместить телефонию и телеграфию.


а называлось все это СИСТЕМА ПИКАРА - способ одновременного телеграфирования и телефонирования по одним и тем нее проводам. Те при передачи телеграфного сообщения в трубке не будет слышно треска. Система работала с помощью специальной индукционной катушки и переключателей как на фотографии выше.



Шарль Эмиль Пикар (фр. Charles Émile Picard; 24 июля 1856, Париж — 11 декабря 1941, там же) — французский математик,профессор Сорбонны

А вот для чего такой длинный контакт на переключателе - увы не знаю,



Были еще и другие варианты переключателей для работы по такой схеме



так что увидите что то похожее - не спешите выкидывать или раздербанивать на цветмет



Немного фотографий из финского фотоархива.
Учитывая что это была часть Российской империи то многое перешло практически без изменений
Телеграф в Хельсинки 1930 г.



Беспроводная телеграфная станция в Хельсинки 1918 г

Сообщения объединены, 1 янв 2021, время первого редактирования 1 янв 2021

Хельсинки. Телеграф 1934 год. Аппараты Юза
Хельсинки. Телеграф 1934 год. Аппараты Юза


Телеграфист 1918 г.



У меня тож нет звездки, но чтоб слетала пружина - я такого не замечал. Я так понимал, что звездка не дает сделать барабану больше чем 8 оборотов. Возможно, если пружина полностью ослабнет, то зацеп на оси как раз и соскочит. Уже давно собирался изготовить себе звездку из куска железа и болгарки... Может, кто то померит ее толщину? Или чертеж имеется..



так и может произойти




три детальки, по мне так проще искать готовую

Сообщения объединены, 1 янв 2021, время первого редактирования 1 янв 2021

В продолжении темы - слева переключатель фирмы Эриксон СПб (до 1917 года), справа такой же завода Красная Заря (1930- е года)



AV66, Спасибо! Кстати в теме где то обсуждались применяемые в телеграфных аппаратах винты. Диаметр резьбы 3,4мм - это что то дюймовое по традиции тогдашней технической моды..

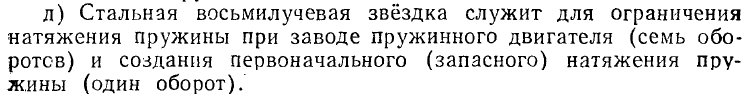

Механизм заводится и работает, а звездочка - это действительно ограничитель оборотов завода механизма.

Сообщения объединены, 2 янв 2021

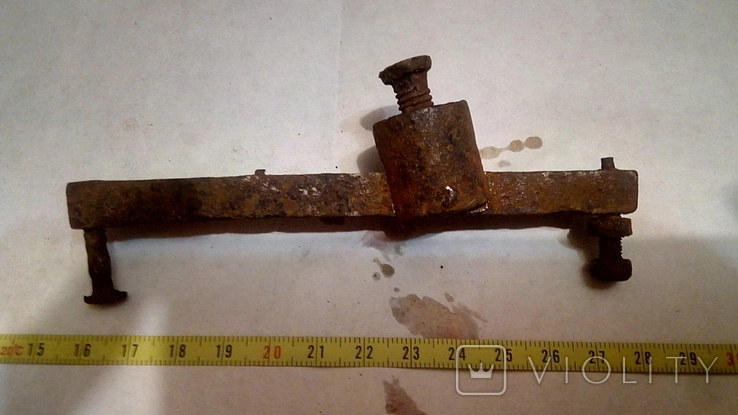

Насчет коромысла я был неправ. Размер меньше ожидаемого, а самое главное два отверстия
для натяжения пружин. Это характерно для аппаратов, которые могут работать в двух режимах,
на рабочем и на постоянном токе. Скорее всего самоделка Посмотреть вложение 1052783 Посмотреть вложение 1052783



Итак продолжим.

Для меня телеграф был обыденным явлением. Было приятно ,например, на день рождения услышать звонок в дверь и увидеть почтальона, принесшего поздравительную телеграмму от родных из другого города.

Мои дети вероятно слышали что это такое., но уже не пользовались.
А вот моим внукам, которые прекрасно понимают, на какую кнопку надо нажать на экране айфона что бы появился мультик, слово телеграф уже ни с чем не ассоциируется.
И тем более большинство современных детей, когда вырастут, так и не поймут какие процессы происходят внутри современного айфона( iPhone).

А в 1970- е года большинство людей знало как устроен телеграф. По крайней мере об этом не просто рассказывали в школе, но и демонстрировали простейшую учебную модель аппарата Морзе.







фотографии с сайта http://rt20.mybb2.ru/



Фотография из журнала "Разведчик". Вероятно саперный батальон.
Кроме разнообразного шанцевого инструмента телеграфный аппарат на уставном столике и два гелиографа.
Гелиограф (от др.-греч. ἥλιος — Солнце и γράφω — пишу), в технике связи — оптический телеграф, устройство для передачи информации на расстояние посредством световых вспышек. Дальность связи в хороших условиях (солнечный день, чистая атмосфера) могла превышать 50 километров.



Приветствую
На мешке есть аппарат https://meshok.net/item/169318341_Телеграфный_аппарат_Сименс_и_Гальске_Петроград_1916_г_РЕДКОСТЬ

Но мне казалось его купил AV66
Или это другой аппарат? Или его перепродают?

Не увидел, что торги закончились в июле.



Я тоже его профукал... Был в дороге , а торги шли только один день!



«Цихис-Дзири. Телеграфная станция на Хуцубани» / фотоателье Д.И. Ермакова. [Цихисдзири, 1880-1890-е гг.]. Цихисдзири — село на берегу Черного моря в Кобулетском муниципалитете Аджарии ; расположено в 15 километрах к северу от Батуми.



Телеграфный гальваноскоп Сименс Гальске Берлин в продаже на Ебае



Еще один сказочник на мешке с ником Алексей Новиков.
Увидите подобное описание - сразу понимайте что продаван по типу "не обманешь - не продашь"
https://meshok.net/item/232278072?u...er_separate&utm_campaign=AgentLetter_separate
Итак:

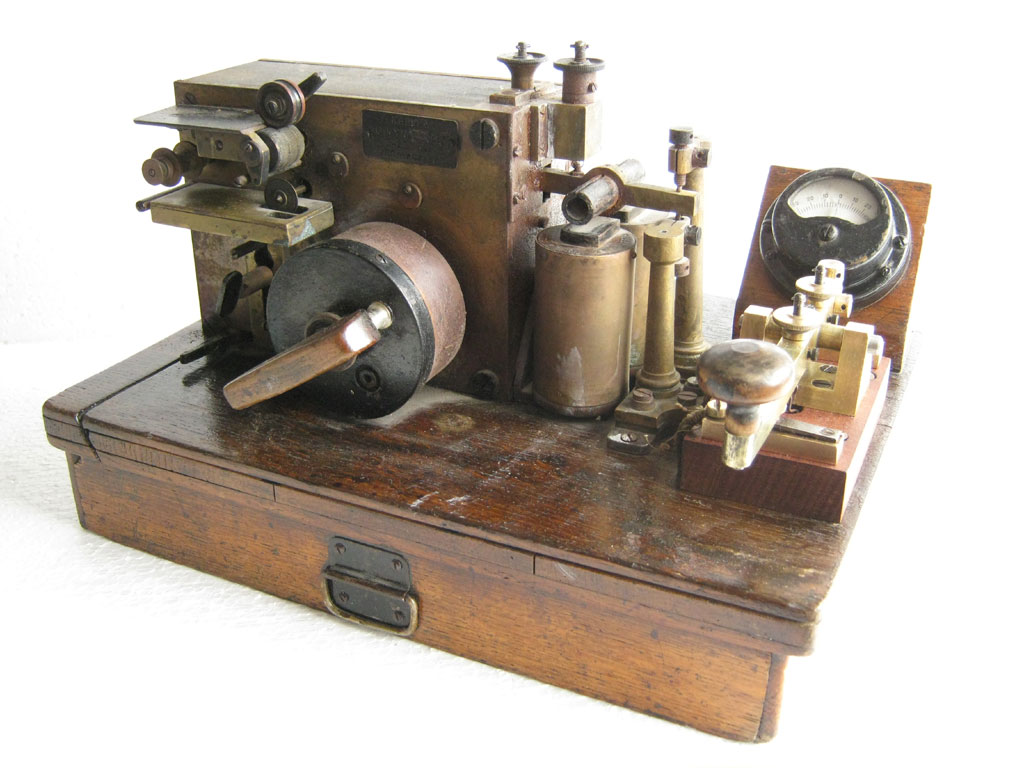

В Москве (без пересыла) продаю телеграфный аппарат Самуэля Морзе 1913 года выпуска (видимо зав. "Сименс и Гальске")
Редкий аппарат с ГАЛЬВАНОМЕТРОМ, смотровым окном (отслеживать запас ленты) и чугунным переключателем. Оригинальная комплектация (исключением верхней части коробки гальванометра - она восстановлена, но основание и сам механизм родные, с этого аппарата). Номерная табличка НЕ СНИМАЛАСЬ.
В хорошем состоянии - механизм протяжки ленты работает (был слегка смазан), но переборке не подвергался.
Внизу, на полке подачи ленты сохранен кусок очень старой, возм. ещё царской ленты.
ВЕС аппарата - 12 кг.
Прекрасный музейный экспонат, т.к. он идёт в комплекте со стойкой и бабиной для укладки поступивших сообщений (очень редкая вещь) - так и должно выглядеть рабочее место телеграфиста, будь то штаб фронта или штаб Смольного !

В другой город НЕ ПЕРЕСЫЛАЕТСЯ ! только Москва

Для лохов цена 50 000 рублей

Сообщения объединены, 5 апр 2021, время первого редактирования 5 апр 2021

Итак - что в экспонате не музейного.
Когда то это был железнодорожный телеграф, с цоколем на котором стоял сам приемник и большой доской с остальными элементами.

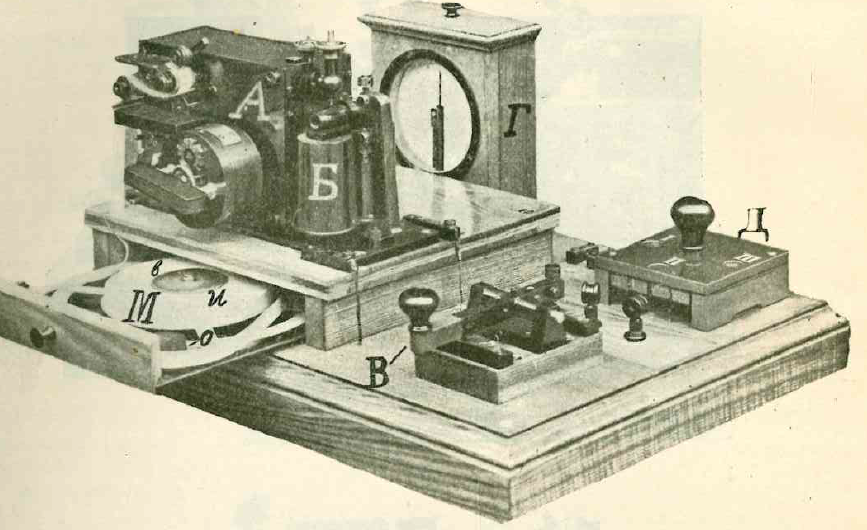

От него сохранился ключ В, громоотвод Д, Приемник А и ящик для чистой ленты М

Сообщения объединены, 5 апр 2021

Но нынешний хозяин этих имперских обломков решает сделать из него модель правительственного телеграфа.

Для этого делается новый деревянный цоколь из современных материалов и к нему пристраивается подкрашенный внутри ящик для ленты. В центре цоколя делается фантазийное отверстие для контроля количества ленты с латунным кружком.

Сообщения объединены, 5 апр 2021

Гальваноскоп - да тут честно указано что корпус фантазийный но шкала его еще более далека от реальной.
Стойка для катушки с использованной лентой или самоделка или из комплекта аппаратов 1960 х годов, точно не знаю. Но никак не со штаба революции - Смольного.
Да и сам приемник вероятнее всего выпуска фирмы Лоренц, для нее характерны такие шильды.
Так что если захотите купить такое чудо для музея то сто раз подумайте. среди посетителей бывают грамотные люди которые сразу распознают фуфло.
