    Коренной житель солнечной Австралии по моей просьбе добавил фото with opened cover. Говорит ,что its clean inside. А собственно никто и не сомневался.. :)
    Aпарат 1916 - находим 10 отличий

    Последнее редактирование: 5 апр 2018
    rar-archive нравится это.
  2. Offline

    STEH Золотой

    Регистрация:
    17 июн 2009
    Сообщения:
    5.661
    Спасибо SB:
    14.112
    Отзывы:
    533
    Страна:
    Italy
    Из:
    Гондурас
    Интересы:
    Интересные
    получается поздняя модель в железе, для снижения себестоимости ? (ролик ленты кажется пластмассовый)

  3. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    я выше вам показывал , где самое характерное отличие.
    естественно - часовой механизм никто не менял . производство было все отработано за столетие.
    по корпусу не знаю - стальной( надо магнитик прикладывать) или что то другое.

  4. Offline

    гадюкин шпион

    Регистрация:
    4 апр 2018
    Сообщения:
    15
    Спасибо SB:
    35
    Отзывы:
    0
    Страна:
    Belarus
    Из:
    Минск
    Имя:
    Василий
    Интересы:
    реставрация лампового радио
    Основное отличие - это гнутые детали. Опора ключа, опора регулятора оборотов, основа лентопротяжки, держатель рычага, крышка пружинного барабана. То, что раньше было изготовлено непонятно как - с острыми углами. Неужели фрезеровкой из цельного куска металла с выборкой в отход 70%!? Или фрезеровка по отливке...
    Позднее стало изготавливаться из листового металла методом вырубки и последующего сгибания.

    А магнитик - да! Надо попросить кого то. Может коренного жителя солнечной Австралии попросить? Или он поймет ,что над ним издеваются?

    STEH нравится это.
  5. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Попросите товарища с Украины - он есть в теме - и у него есть аппарат послевоенного выпуска

    А изначально да - что то отливалось но многое и фрезеровалось с нуля - поэтому и любили латуньку - проще обрабатывать.
    Штамповка у нас массово стала применяться наверно где то с 1940 годов. - я имею ввиду сложные изделия а не всякие тазики и миски

    STEH нравится это.
  6. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    IMG-70582a1ec60178a61e22a8723d52f024-V.jpg IMG-acd564983a84633c10fad891e0b00683-V (2).jpg IMG-bd017384ac6d9d0534b9ec23d718e9ef-V.jpg IMG-e8472ae74be1fc03993751dcabb980a6-V.jpg Мои наблюдения и сравнения технологии по годам...

    Последнее редактирование: 6 апр 2018
    Сергей нск 1969, rar-archive и STEH нравится это.
  7. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    те по шестеренкам можно отличить царский аппарат от советского ?

    а из чего сделаны корпуса послевоенных аппаратов.
    сталь с покрытием или сплав?

    естественно - аппараты в ссср непрерывно улучшались - учитывались предложения передовых рабочих и инженеров. Я еще застал тот период когда требовалось постоянно предлагать какие то новаторства. А еще лучше - подавать заявки на изобретения. на основе всего этого высчитывался мифический экономический эффект. Ну и люди награждались грамотами а иногда и премиями- если в соавторах разработки были кто то из руководства завода или НИИ.

    на глобальные изменения естественно ума не хватало - большая часть умственного потенциала страны была расстреляна в 37 годы а оставшиеся погибли в войну или блокаду.
    вот и оставалось изобретать плоские шестеренки.

    гадюкин нравится это.
  8. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    IMG_20171211_103427 - копия.jpg У меня был аппарат Морзе 1943г. стальной , а самый старый 1934г. латунный

    rar-archive нравится это.
  9. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    кстати какой номер и шильда у аппарата " до 14 года" ???

  10. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    Да все тотже...32634

  11. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    значит диапазон перехода к плоским колесам не 1914

    у аппарата № 63847 с шильдой на 2 винта колеса "плоские" а год примерно 1910 +-

    ваш пока можно определить как 1880 год +- 10 лет

  12. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    На днях посмотрю другие свои аппараты До 1917г. и 1934г. Но вроде там тоже колеса плоские, потому что я обратил внимание на выточенный профиль колеса только на этом аппарате...

  13. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи

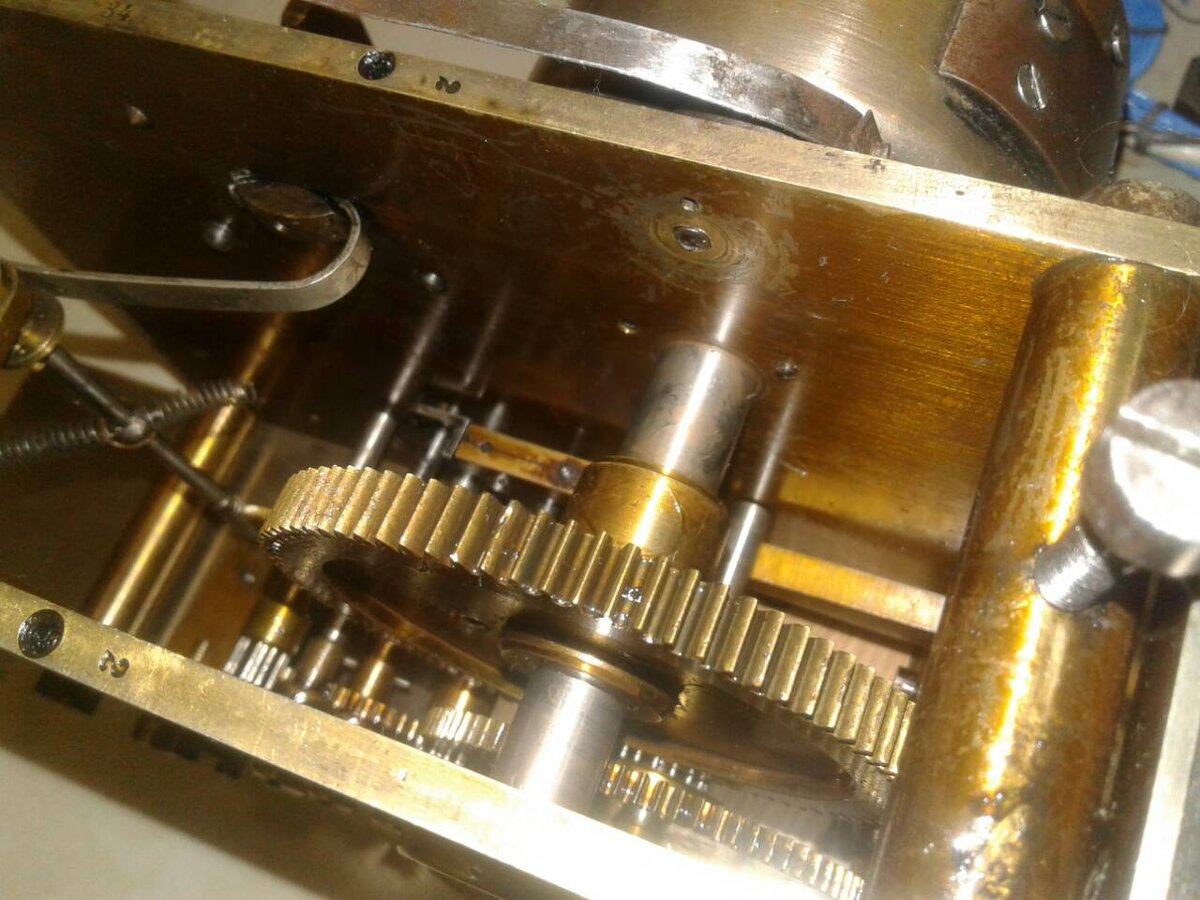

    Добрый день, всем заинтересованным!!! Посмотрел свой другой аппарат № 32654 до 1914г. Там тоже профильная главная шестерня... Жаль оказался без фотоаппарата , там еще интересная полировка внутренней стенки аппарата в сеточку, на отраженном свете видна сетка примерно 1.5 см. ячея, но на ощупь она не ощутима... Если не забуду завтра ее сниму на хороший аппарат.

  14. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    параллельно это же обсуждение идет в теме http://rt20.mybb2.ru/viewtopic.php?f=40&t=100796&start=150

    гадюкин нравится это.
  15. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    30571916_211380242780158_801169846342516736_n - копия.jpg 30516477_211380319446817_3138420624246964224_n.jpg Добрый день, всем заинтересованным!!! Посмотрел свой другой аппарат № 32654 до 1914г. Там тоже профильная главная шестерня... Жаль оказался без фотоаппарата , там еще интересная полировка внутренней стенки аппарата в сеточку, на отраженном свете видна сетка примерно 1.5 см. ячея, но на ощупь она не ощутима... К стати барабан пружины магнитится, но не штамповка ...

    rar-archive, гадюкин и AV66 нравится это.
  16. Offline

    гадюкин шпион

    Регистрация:
    4 апр 2018
    Сообщения:
    15
    Спасибо SB:
    35
    Отзывы:
    0
    Страна:
    Belarus
    Из:
    Минск
    Имя:
    Василий
    Интересы:
    реставрация лампового радио
    Это может магнититься и массивная спружина через латунный корпус барабана

    Вот интересно - это всё так поголовно похромировано или из стали? А большая шестерня магнитится?

  17. Offline

    il2 Завсегдатай SB

    Регистрация:
    14 окт 2016
    Сообщения:
    155
    Спасибо SB:
    181
    Отзывы:
    8
    Страна:
    Russian Federation
    Из:
    Самара
    Интересы:
    Дульнозарядное оружие, приборысвязи
    По фото, на стальных деталях есть налет ржи... Все чистые детали цветмет.

  18. Offline

    гадюкин шпион

    Регистрация:
    4 апр 2018
    Сообщения:
    15
    Спасибо SB:
    35
    Отзывы:
    0
    Страна:
    Belarus
    Из:
    Минск
    Имя:
    Василий
    Интересы:
    реставрация лампового радио
    Это может просто следы от правилки. Бывают еще в виде регулярных точек на часовых платинах. Плоские детали пропускают через вальцы, которые слегка деформируют поверхность. В результате устраняется любая кривизна.

    AV66 нравится это.
  19. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб

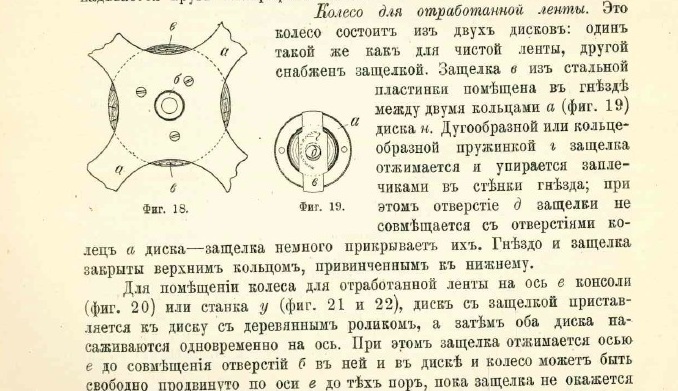

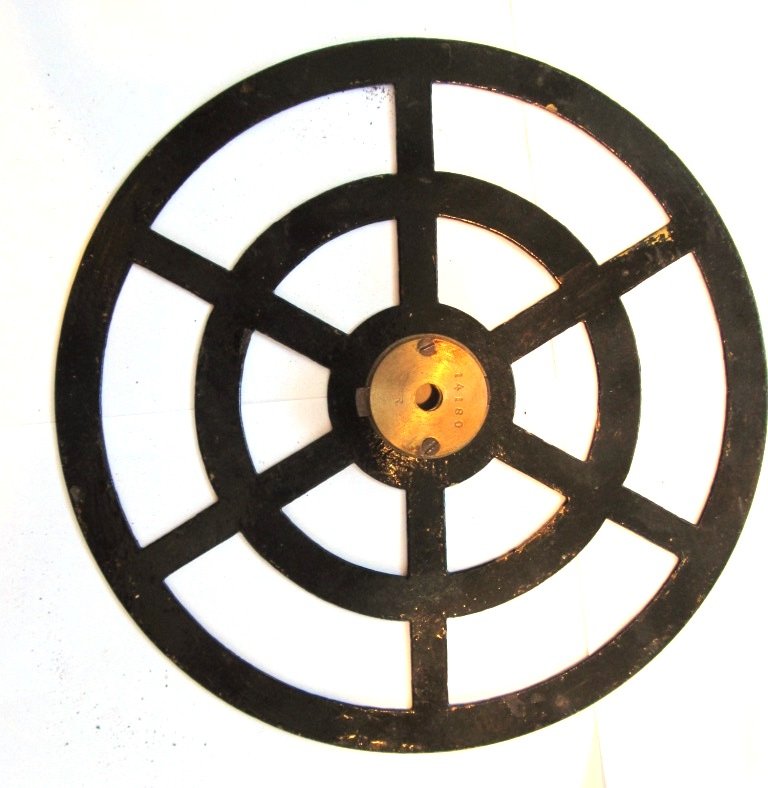

    У меня появился еще один элемент телеграфного аппарата

    КОЛЕСО ДЛЯ ОТРАБОТАННОЙ ЛЕНТЫ.

    Сообщения объединены, 12 апр 2018, время первого редактирования 12 апр 2018
    телеграфист по мере прочтения записи вручную крутит катушку , куда и наматывается лента .
    массивное основание - может стоять просто на столе но есть и отверстия для привинчивания к столу.

    одна из деталей катушки одинакова с той. что находится в ящике под аппаратом ( для чистой ленты)
    и являются взаимозаменяемыми.
    на консоли(основании) и двух половинках катушки выбиты номера . соответствующие номеру аппарата.
    Сообщения объединены, 12 апр 2018
    1.jpg 2.jpg
    Сообщения объединены, 12 апр 2018
    IMG_6100.JPG IMG_6101.JPG IMG_6103.JPG IMG_6104.JPG
    Сообщения объединены, 12 апр 2018
    IMG_6105.JPG IMG_6106.JPG IMG_6107.JPG IMG_6108.JPG
    Сообщения объединены, 12 апр 2018
    еще раз повторю фото.
    на основании характерный узор - так что вдруг где то попадется такая - вещь редкая.


    Сообщения объединены, 12 апр 2018
    Еще одно устройство , применяемое в телеграфных аппаратах начала 20 века.
    ГРОМООТВОД

    он же является линейным коммутатором,те служит для соединения с телеграфной линией и землей.
    в данном варианте тут же смонтированы клеммы для подключения батареи.

    Сообщения объединены, 12 апр 2018
    IMG_6109.JPG IMG_6110.JPG IMG_6111.JPG
    Сообщения объединены, 12 апр 2018
    Сообщения объединены, 12 апр 2018

    кому интересно:
    если молния ударяет в линию то через воздушный промежуток между остриями винтов и пластиной , соединенной с землей, уходит в землю, минуя аппарат и телеграфиста соответственно.
    Штепсель при помещении в отверстие 1 или 2 соединяет аппарат с соответствующей станцией
    при помещение в отверстие 3 позволяет проверить аппарат , не посылая сигналы другим станциям
    Сообщения объединены, 12 апр 2018





    схема соединения трех аппаратов :
    в левом аппарате штепсель вставлен в левое гнездо
    в центральном убран
    в правом - в правое гнездо
    батареи стоят только на крайних станциях, на центральной стоит перемычка между контактами для присоединения источника питания

    rar-archive, STEH, PaulZibert и ещё 1-му нравится это.
  20. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб

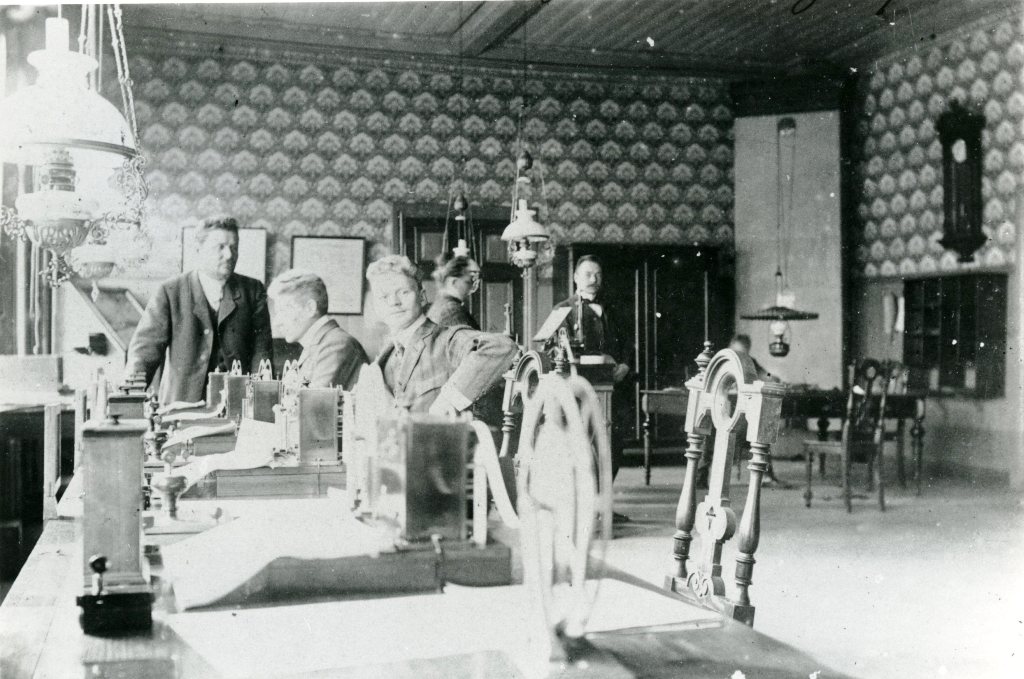

    Телеграфная станция в городке Уусикаупунки (фин.Uusikaupunk). 1907 год Российская империя.

    городок интересен тем что в нем в 1721 году (Ништадт-тогдашнее шведское название ) был подписан Ништадтский мирный договор между Швецией и Россией.

    Сообщения объединены, 15 апр 2018, время первого редактирования 15 апр 2018
    Еще фото
    вид телеграфа в Хельсинки (Helsinki, Pohjoinen Makasiinikatu 9).
    1920 год но вряд ли что то поменялось со времен Империи.
