    Для меня, родившегося в 1966, вилки такого типа уже современные, на моей памяти их стали ставить после 1980 года, ранее была в основном только круглая колодка с винтами.
    А ваш ответ я понимаю так что после несложной переделки схемы данный аппарат мог стоять как параллельный и принимать входящие звонки. А для исходящих стоял обыкновенный ( беру 1970 года) телефон с диском.

    il2 нравится это.
  2. Offline

    Прапорщик Печкин Завсегдатай SB

    Регистрация:
    12 ноя 2019
    Сообщения:
    1.100
    Спасибо SB:
    3.775
    Отзывы:
    157
    Страна:
    Russian Federation
    Из:
    Ленинград
    Имя:
    Сергей
    Интересы:
    Вторая мировая война, наши
    Так точно!
    Ключевое слово "МОГ" в сослагательном наклонении.

  3. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Интересно , что завод Эриксона изготавливал не только телефоны для Российской Империи.
    В сети попалась шильда
    [​IMG]
    АРТИЛЛЕРИЙСКИЙ ОФИЦЕРСКИЙ КЛАСС морского ведомства. Основан в Кронштадте 27 ноября 1878 г. для ознакомления офицеров с аппаратами автоматической стрельбы

    il2 и Андрей Бутерман нравится это.
  4. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Фирма Сименвс и Гальске тоже с 1914 работала на оборону
    [​IMG]
    машинка ПМ-13 выглядела так
    [​IMG]

    а внутри находился индуктор, может быть точно такой же как и вызывной индуктор телефон
    [​IMG]

    развивала напряжение 60 вольт при силе тока 0,7 ампер и могла подрывать до 7 искровых электрозапалов системы Дрейера образца 1874 года, соединенных параллельно.
    Но это маленькое отступление от основной темы

  5. Offline

    kotov Завсегдатай SB

    Регистрация:
    8 дек 2015
    Сообщения:
    2.443
    Спасибо SB:
    4.032
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    Московия
    Имя:
    Волонтёр
    Интересы:
    Разные
    Добрый вечер назначение аппарата от волеизлияния автора от экспозиции до приспособления для нужд заказчика.

    il2 нравится это.
  6. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Исходя из того что Эриксон СПб был практически монополистом на телефонные аппараты РИА, пишу в этом разделе.
    Сегодня в продаже на одном из аукционов
    Банка «Эриксон».
    Стекло.

    Россия, Л.М. Эриксон и К., начало 20 века.

    Высота 16,3 см.
    [​IMG]

    [​IMG]
    Сообщения объединены, 1 окт 2021, время первого редактирования 1 окт 2021
    А фактически это элемент питания
    [​IMG]

    [​IMG]


    Так что увидев банку с надписью Эриксон не спешите сбагрить ее коллекционерам бутылочек
    Сообщения объединены, 1 окт 2021
    А так он выглядел в сборе( фото с сети)
    [​IMG]
    Сообщения объединены, 1 окт 2021
    [​IMG]

  7. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Вот такой интересный настольный
    телефон в продаже на Авито. Фирма Гейслер СПБ

    Телефон системы " Центральной Батареи" - источники питания находились на станции- коммутаторе.
    Звонок находится в отдельном корпусе, висящем на стене.


    й 11638110192.jpg
    11638110243 (1).jpg
    11638110255 (1).jpg




    трубка от аппарата Эриксона но вероятно заменена механиками в 1920 е годы


    Согласно прейскуранту фирмы Гейслер такой аппарат стоил 35 руб.


    Сообщения объединены, 10 окт 2021, время первого редактирования 10 окт 2021
    Сообщения объединены, 10 окт 2021

    Ранее в теме уже обсуждался такой телефон но там была только настенная часть от него со звонком.
    [​IMG]

    il2 и Андрей Бутерман нравится это.
  8. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Вот такая коллекция продается сейчас на мешке. https://meshok.net/
    97 телефонов
    1 млн 55о тыс рублей
    хотелка продавца. И те кто разбирается в ценах говорят что вполне приемлемая цена.
    Правда очередь пока не стоит и наверняка продавцу придется разбивать на лоты хотя бы штук по 10.
    А так просто приятно посмотреть какие бывают коллекции по теме.
    [​IMG]
    Сообщения объединены, 11 окт 2021, время первого редактирования 11 окт 2021
    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    [​IMG]

    il2 и Андрей Бутерман нравится это.
  9. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]

    Из книги Номенклатура М.П.С 1909г. Юго-западные ж/д. где был ппрорисован каждый предмет, используемый на ж\д..
    Книга в продаже на аукционе но ценник 25 000 р.......



    Эмиль Берлинер (англ. Emile Berliner; 20 мая 1851, Ганновер — 3 августа 1931, Вашингтон) — немецко-американский изобретатель граммофона, микрофона, конструктор летательных аппаратов .

    Настенный телефонный аппарат «Берлинер». Германия, 1880-е годы

    [​IMG]

    В 1870 году Эмиль Берлинер переехал в США. Увлёкся экспериментами с электричеством в области телефонии. В 1877 году он работал над устройством микрофона, и 4 июня 1877 года подал заявку на патент, но патент был выдан только 17 ноября 1891 года. С микрофоном Берлинера ознакомился Томас Ватсон, помощник Александра Белла, и был восхищен конструкцией этого устройства. В итоге Эмиля Берлинера пригласили на работу для усовершенствования микрофонов компании Александра Белла. После одобрения патента в 1891 году предприятия Белла могли удерживать монополию на производство телефонов еще на 17 лет, так как на тот момент никто не смог сконструировать микрофона, не затрагивая технологию, запатентованную Эмилем Берлинером

    il2 и Андрей Бутерман нравится это.
  10. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    И еще немного истории.

    Первая автоматическая телефонная станция была изобретена американцем Алмоном Брауном Строуджером (11 февраля 1839 - 26 мая 1902) в 1891 году . Изобретение было закреплено патентом.
    [​IMG]
    После гражданской войны в Америке Строуджер сначала стал учителем в сельской школе, потом стал гробовщиком.

    К изобретению декадно-шагового искателя Строуджера подтолкнула недобросовестная конкуренция. Строуджер был владельцем похоронного бюро в городе Канзас-сити и терпел убытки при получении заказов по телефону, так как телефонисткой на станции работала жена его прямого конкурента, — владельца другой похоронной компании. Телефонистка направляла все звонки абонентов, вызывавших похоронное бюро, своему мужу. Элмон Строуджер поклялся навсегда избавить общество от телефонисток и изобрёл автоматический телефонный коммутатор декадно-шагового типа ёмкостью до 99 абонентов на базе декадно-шагового искателя. Работающую модель искателя он создал в 1888 году.
    АТС Строуджера, вступившая в действие в 1892 году, получила известность как «телефон без барышень и проклятий» («no dames’n’damns telephone»).

    А что же в России? Аналогичную автоматическую декадно-шаговую АТС, однако несколько иного принципа действия создали русские инженеры М. Ф. Фрейденберг и С. М. Апостолов-Бердичевский в 1893 году. Работая при кафедре прикладной физики и механики Императорского Новороссийского университета, они сконструировали автоматическую телефонную станцию («телефонный соединитель») на 250 номеров. Но они были просто ученые, в бизнесе ничего не понимали как и большинство русских изобретателей.
    Выпускали ли АТС в царской России я не знаю, а в СССР первые АТС производились с 1927 года на заводе «Красная заря» в Ленинграде.


    Дисковый настенный телефон "Красная Заря" для использования в системе АТС. 1930 год. CIMG9111-1.jpg


    il2, tank, Андрей Бутерман и ещё 1-му нравится это.
  11. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    не знаю, вы или кто то другой определяли эту схему на сайте радиотехника, но ответ появился там, на сайте http://rt20.mybb2.ru/
    Эта табличка от фонического полевого телефонного аппарата фирмы "Western Electric Co" - с вызывной кнопкой и с вызывным ключом
    Сообщения объединены, 20 ноя 2021, время первого редактирования 20 ноя 2021
    [​IMG]
    Сообщения объединены, 20 ноя 2021
    более подробно о появлении этих телефонов еще во время ПМВ в статье https://vk.com/wall-78045415_914
    [​IMG]
    Сообщения объединены, 20 ноя 2021

    ***************************************************************************
    ***************************************************************************
    ***************************************************************************

    Выше , в теме,упоминалась подрывная машинка ПМ-13, изготавливаемая на заводе Сименс Гальске для русской армии.
    [​IMG]

    И именно эту шильду использовал наш коллега Алексей для изготовления копии данного артефакта. Еще раз напоминаю что машинка сделана на основе телефонного индуктора вышеназванной фирмы.
    [​IMG]

    [​IMG]

    il2, Андрей Бутерман и kotov нравится это.
  12. Offline

    kotov Завсегдатай SB

    Регистрация:
    8 дек 2015
    Сообщения:
    2.443
    Спасибо SB:
    4.032
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    Московия
    Имя:
    Волонтёр
    Интересы:
    Разные
    Сообщения объединены, 27 ноя 2021
    похоже на фото лужёная жесть с нанесением краской схемы . Рассмотреть похожесть чтобы сказать \да\ не уверен, у меня шильдик из толстой латуни и штампованной схемой и буквами. С уважением.


    Вложения:

    Андрей Бутерман нравится это.
  13. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Вы сами схемы сравнивали, почитайте с начала тему на сайте Радиотехника 20 века, там как раз определялись разные варианты таких шильд, в том числе латунные
    [​IMG]

    http://rt20.mybb2.ru/viewtopic.php?f=40&t=103907 вот тема
    Сообщения объединены, 28 ноя 2021, время первого редактирования 28 ноя 2021
    и это именно латунь, а краской заполнены выдавленные места , так большинство шильд того периода сделаны

    Последнее редактирование модератором: 28 ноя 2021
    il2, kotov и Андрей Бутерман нравится это.
  14. Offline

    kotov Завсегдатай SB

    Регистрация:
    8 дек 2015
    Сообщения:
    2.443
    Спасибо SB:
    4.032
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    Московия
    Имя:
    Волонтёр
    Интересы:
    Разные
    Здравствуйте, похоже стало больше:), различие вижу в следующем на моей шильде вместо зуммера изображён Ключ Морзе. Благодарю за инфу.

    il2 нравится это.
  15. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    Эти таблички - от двух модификаций фонического полевого телефонного аппарата фирмы "Western Electric Co" - с вызывной кнопкой и с вызывным ключом. Сам аппарат имеет патент 1903 года, но был модифицирован для поставок в Россию. Совершенно точно можно сказать, что пик его использования пришёлся на 20-30-е годы. так пишут в теме http://rt20.mybb2.ru/viewtopic.php?f=40&t=103907 Больше мне добавить нечего

    il2 и kotov нравится это.
  16. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб

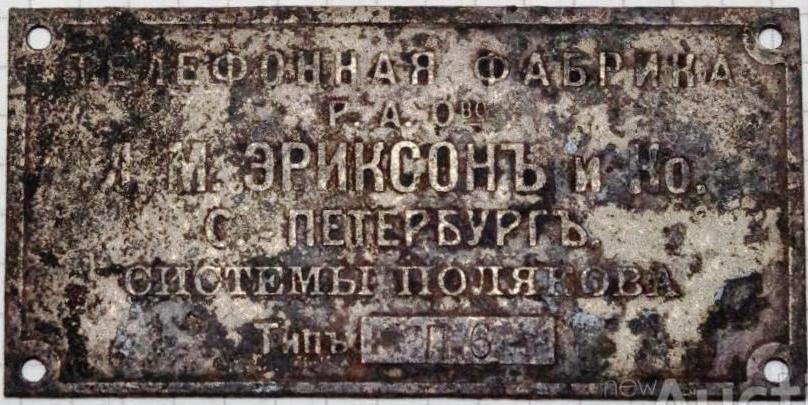

    Вот такая шильда всплыла на просторах инета.


    Характерна для полевых телефонов, производимых на заводе Эриксона в СПб.

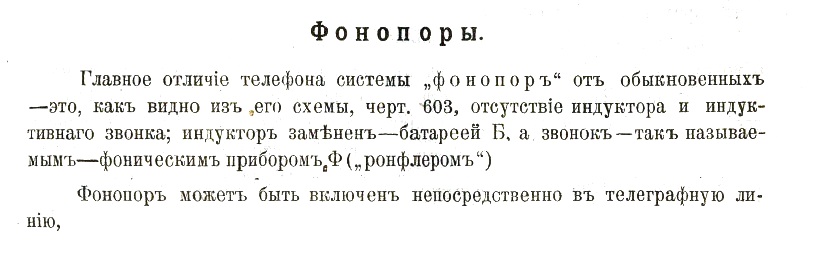

    но устройство на которое она крепилась называется ФОНОПОР - специальный телефон для работы по телеграфным проводам. У нас он был разработан ( или доработан) И.Л. Поляковым в начале 20 века и предназначался для оперативной связи поездной бригады со станцией

    Иосиф Лазаревич Поляков (англ. Joseph Poliakoff; 24 апреля 1873, Кременчуг, Полтавская губерния — 23 ноября 1959, Лондон) — русский и британский радиоинженер и физик, изобретатель в области звукового кино, фотоэлектронной автоматики, телефонной связи, слуховых аппаратов и пейджеров.
    но позже, в конце 1920 х он перебрался в Лондон и вероятно поэтому его имя практически вычеркнуто из истории отечественной телефонии.

    к сожалению я не нашел изображения именно фонопора системы Полякова.

    Сообщения объединены, 9 дек 2021, время первого редактирования 9 дек 2021

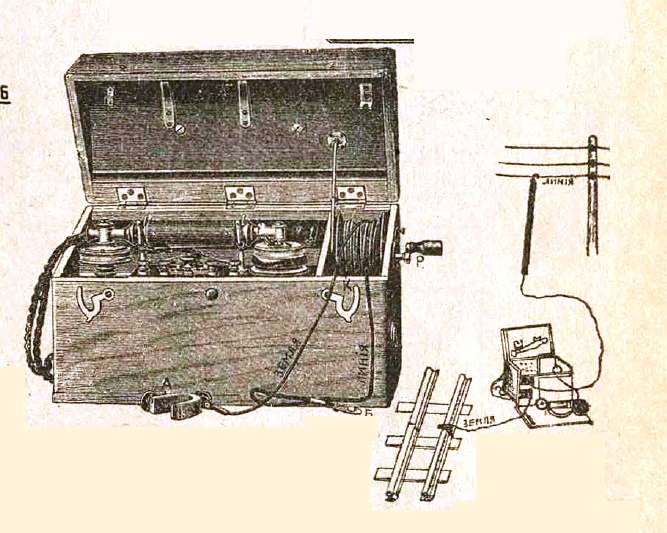

    Стационарный аппарат, вероятно может где то встретится в кладовках жд станций.

    upload_2021-12-9_13-25-29.jpeg upload_2021-12-9_13-25-44.jpeg


    Вложения:

    il2 нравится это.
  17. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]

    il2 и kotov нравится это.
  18. Offline

    kotov Завсегдатай SB

    Регистрация:
    8 дек 2015
    Сообщения:
    2.443
    Спасибо SB:
    4.032
    Отзывы:
    32
    Страна:
    Russian Federation
    Из:
    Московия
    Имя:
    Волонтёр
    Интересы:
    Разные
    Благодарю за определение, сомнений нет. Это эта модель.

    il2 нравится это.
  19. Offline

    AV66 Завсегдатай SB

    Регистрация:
    12 дек 2009
    Сообщения:
    878
    Спасибо SB:
    2.321
    Отзывы:
    40
    Страна:
    Russian Federation
    Из:
    СПб
    [​IMG]

    il2, PaulZibert и kotov нравится это.
  20. Offline

    Сергей нск 1969 Фельдфебель

    Регистрация:
    3 авг 2019
    Сообщения:
    31
    Спасибо SB:
    46
    Отзывы:
    2
    Страна:
    Russian Federation
    Из:
    Новосибирск
    Интересы:
    ПМВ
    Есть список дореволюционных телефон-автоматов в Москве. Нет-ли у кого фотографий. рисунков и пр.?
    [​IMG]
