    Начиная с 1915 года в части начал поступать новый предмет экипировки -противогаз. Противогаз образца 1915 года состоял из маски из прорезиненной ткани и съемной фильтрующей коробки (солдаты всегда носили с собой запасную). Химическое оружие применялось обеими сторонами все чаще и чаще, поэтому все солдаты всегда имели при себе противогаз и незамедлительно использовали его при газовой атаке. Над полями сражения постоянно витал ужас. И немцы и Антанта постоянно несли тяжелые потери, но ни одна из сторон не смогла с помощью 0В изменить ситуацию в свою пользу. На Восточном фронте отравляющие газы были применены зимой 1915 года под Варшавой...

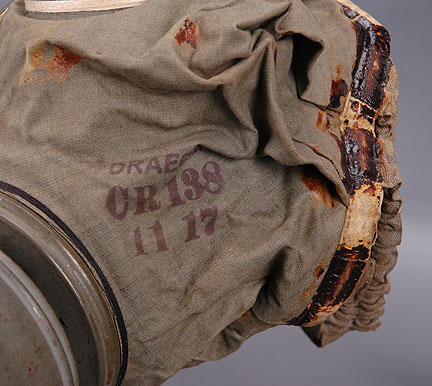

    Термин Gummimaske используется для описания всех моделей немецких противогазов ПМВ, маски из прорезиненной ткани.

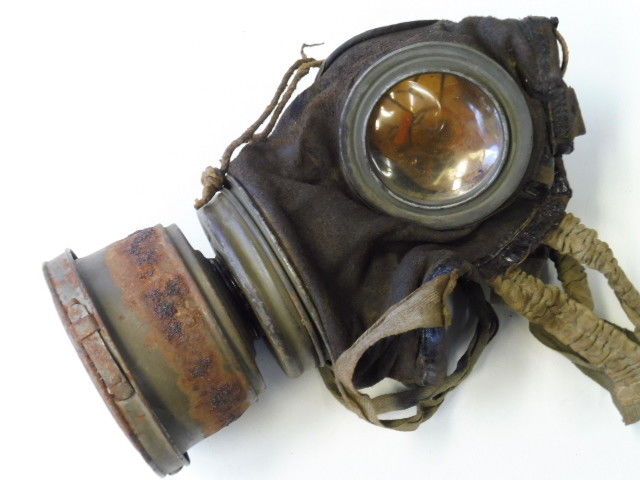

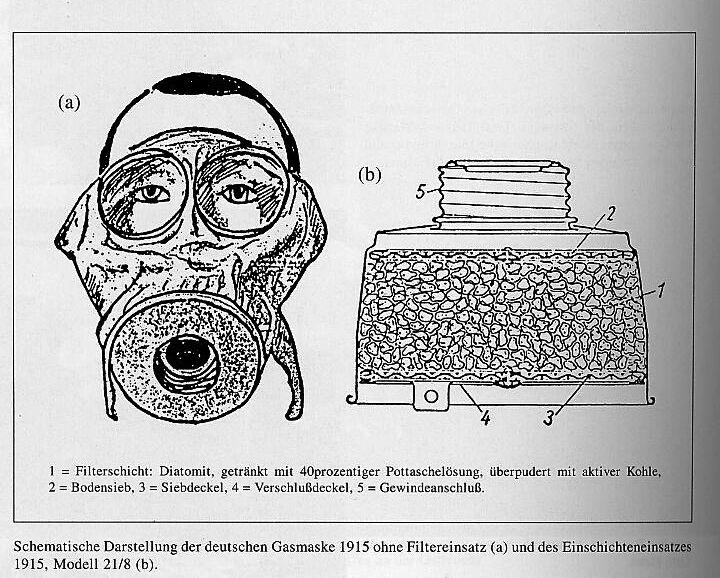

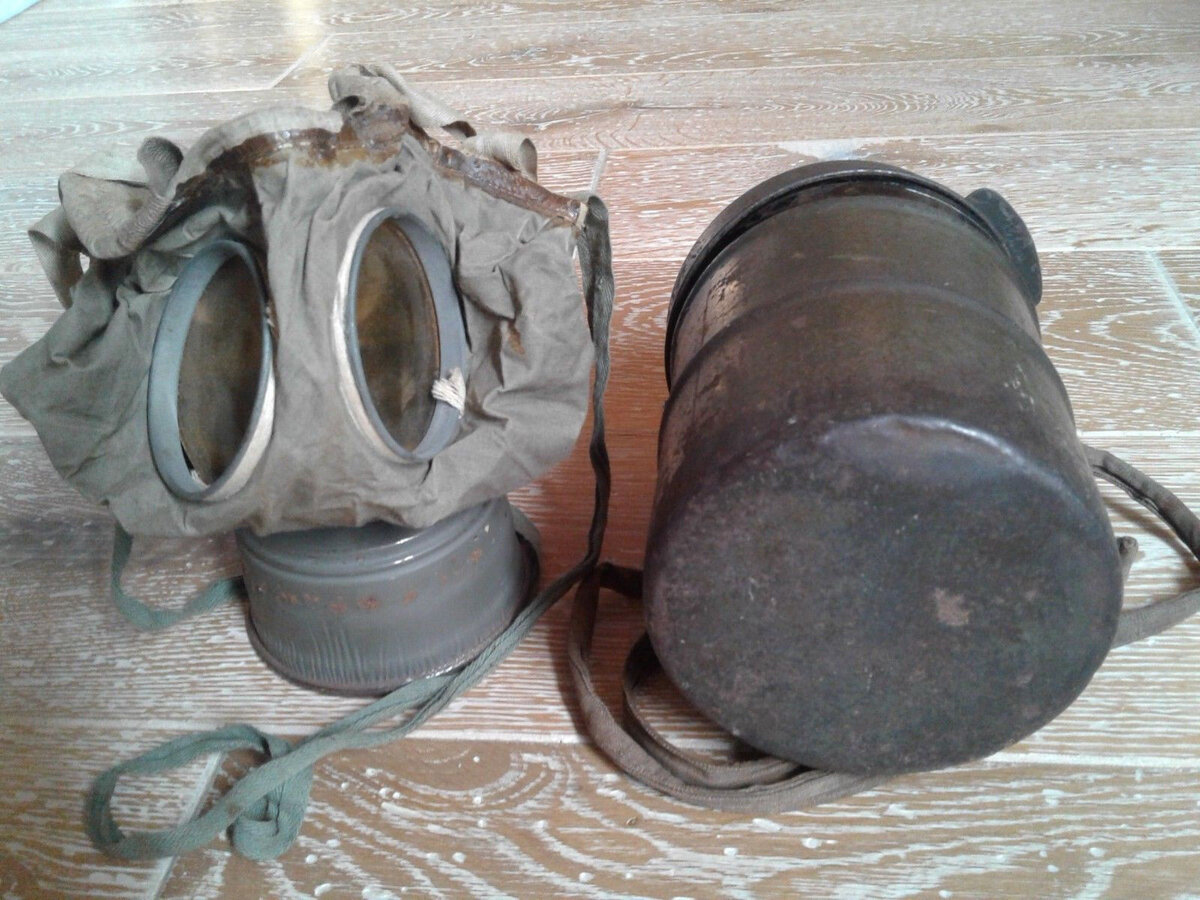

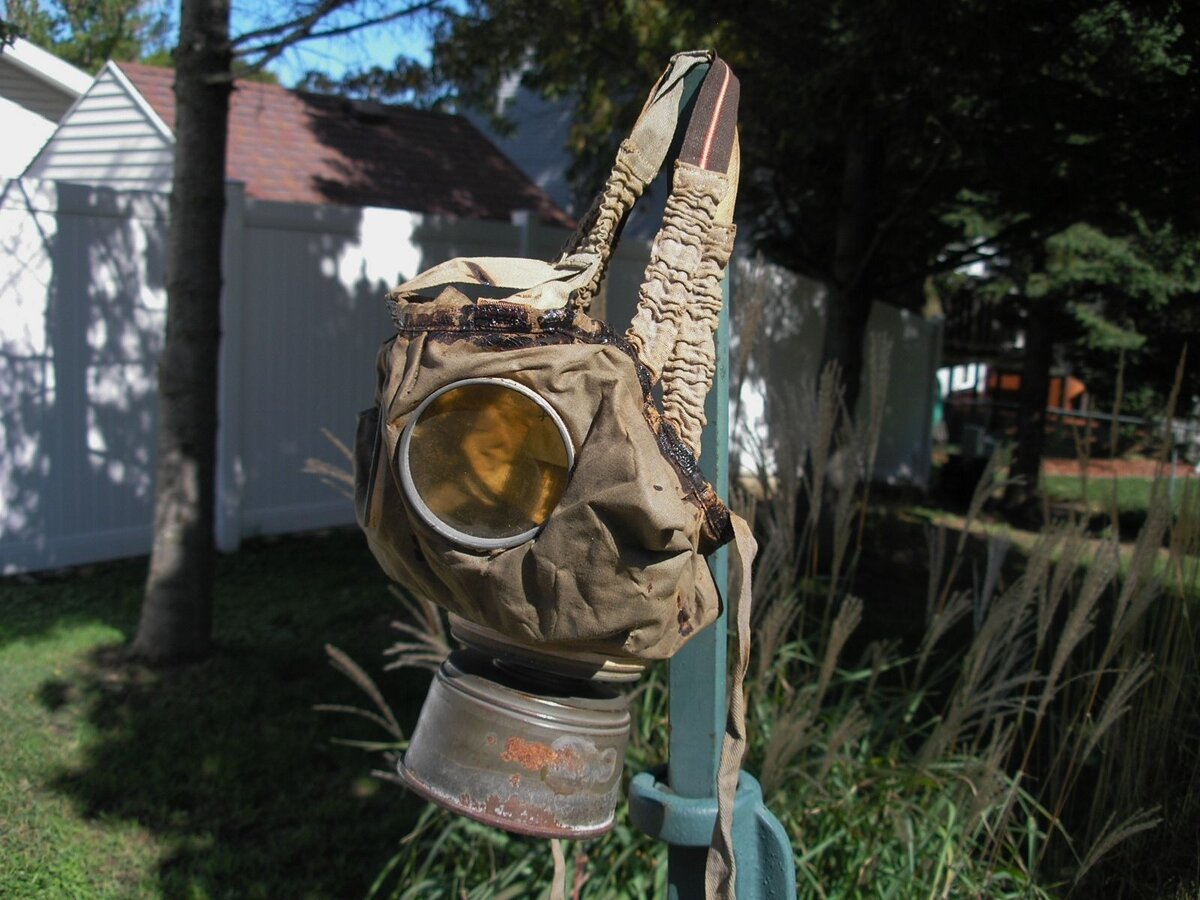

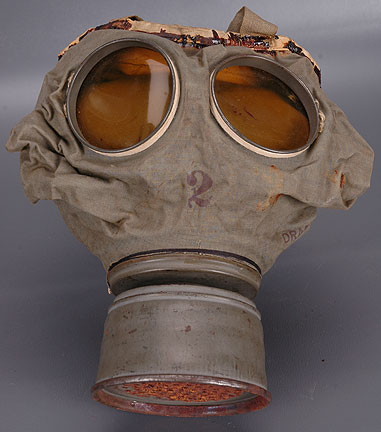

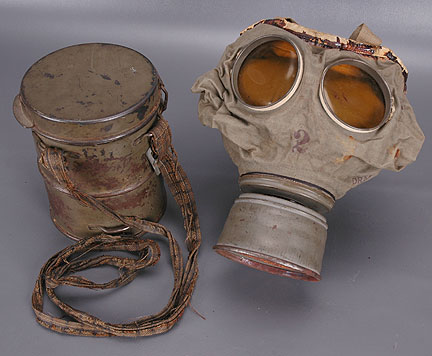

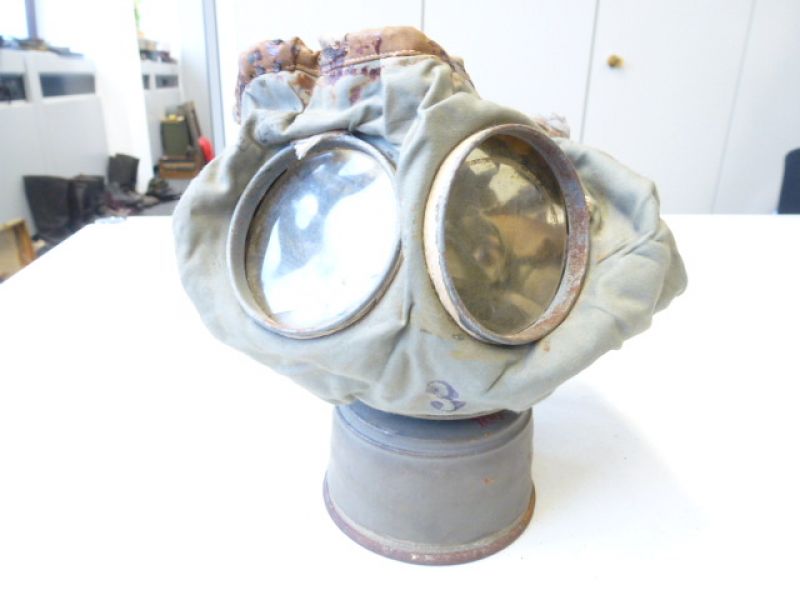

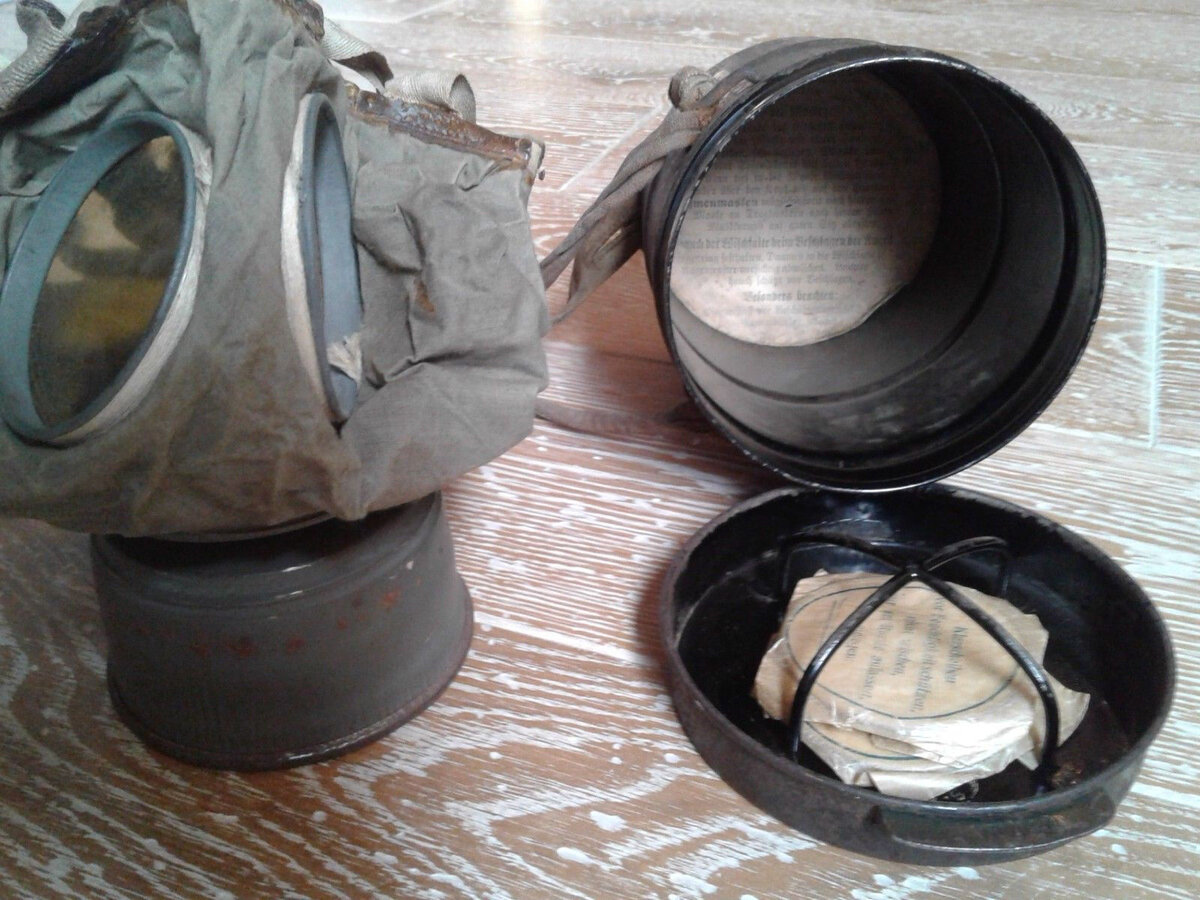

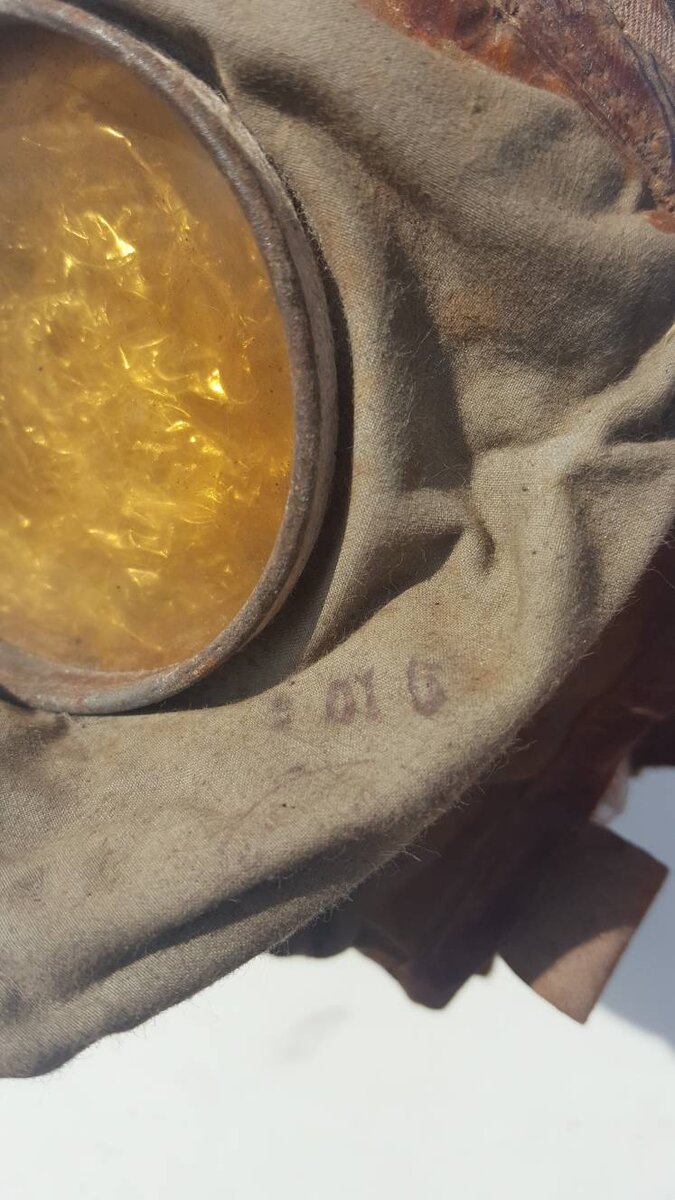

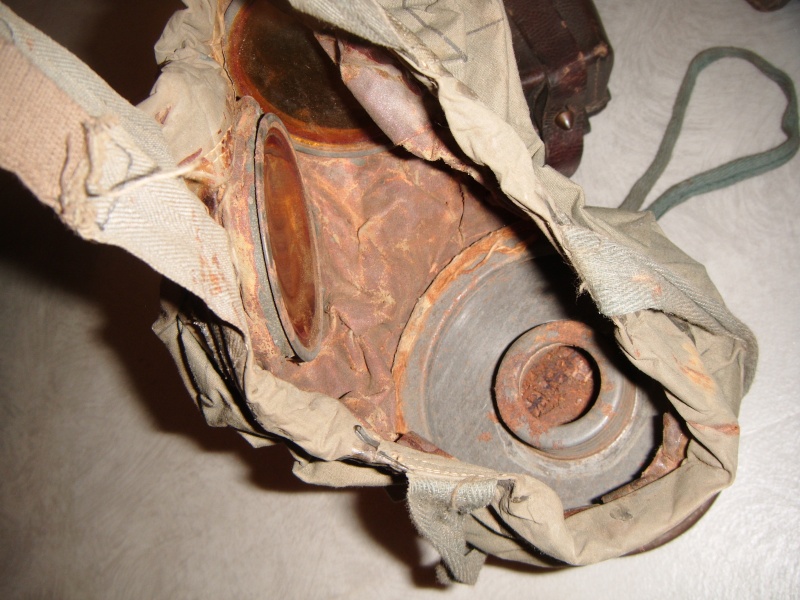

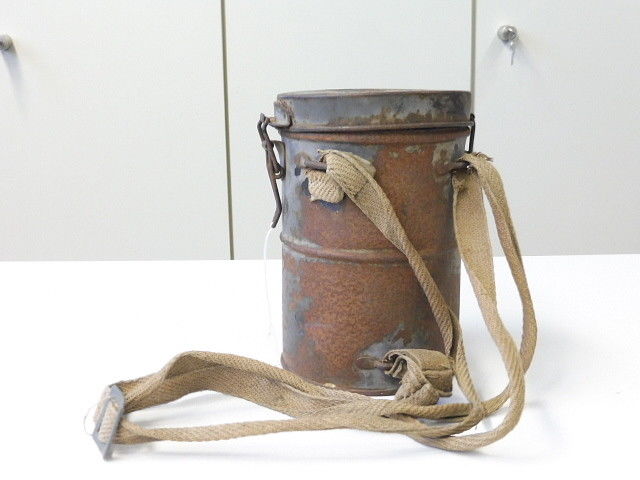

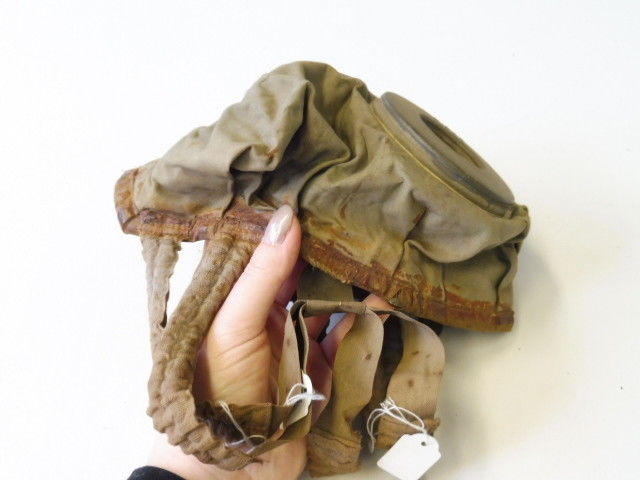

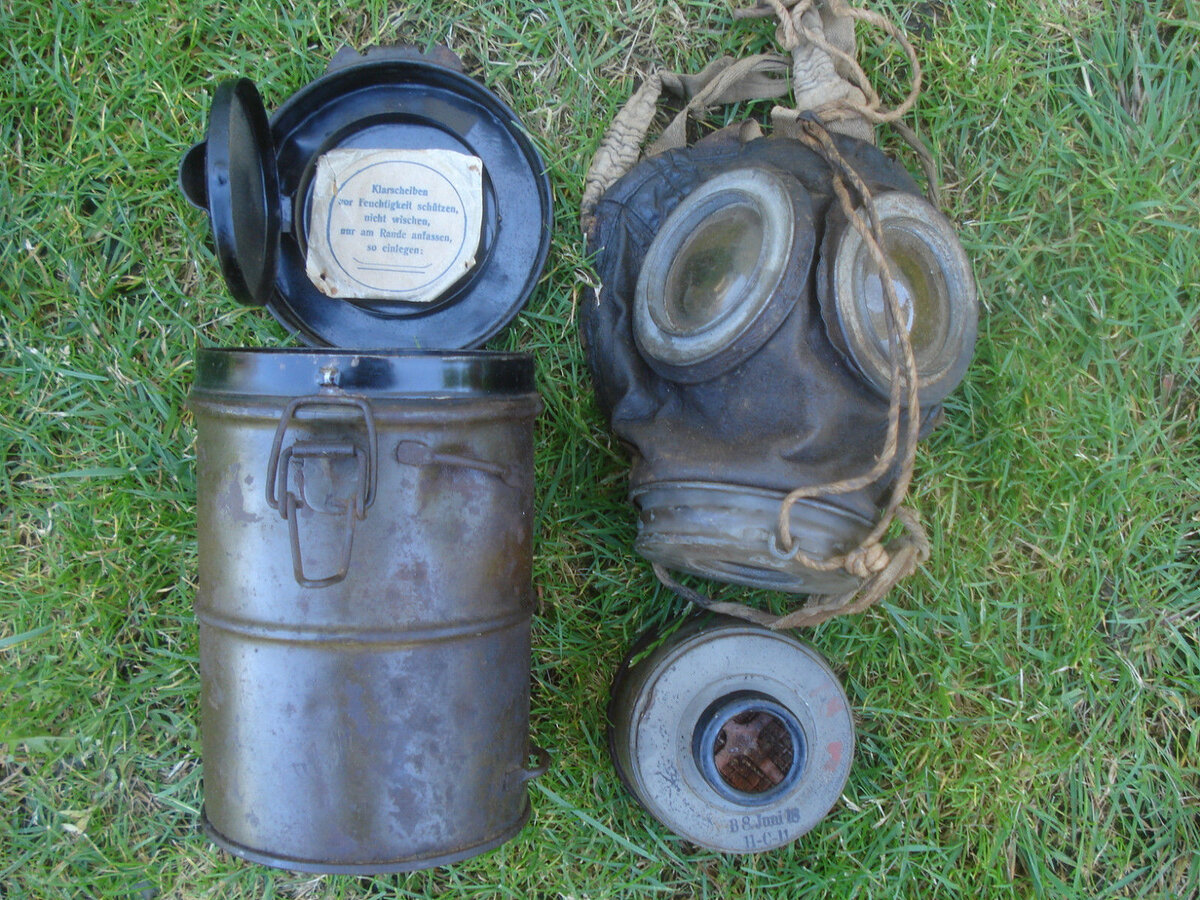

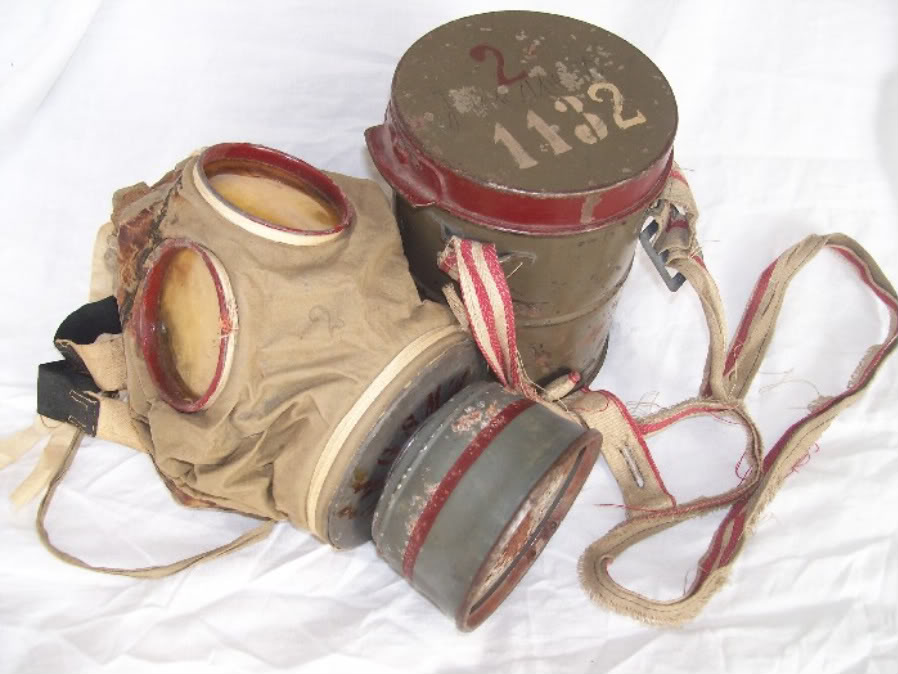

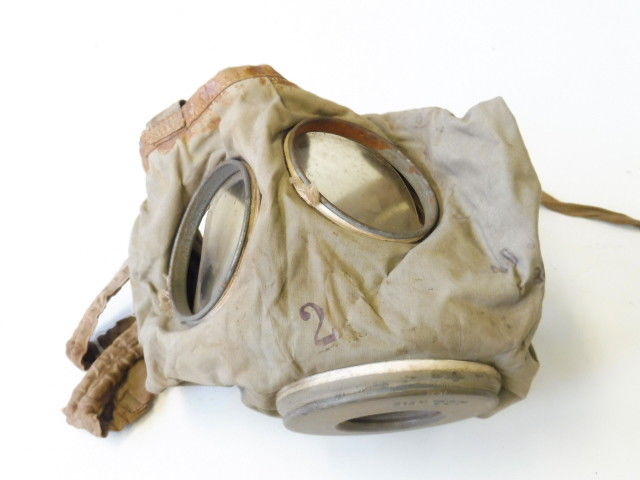

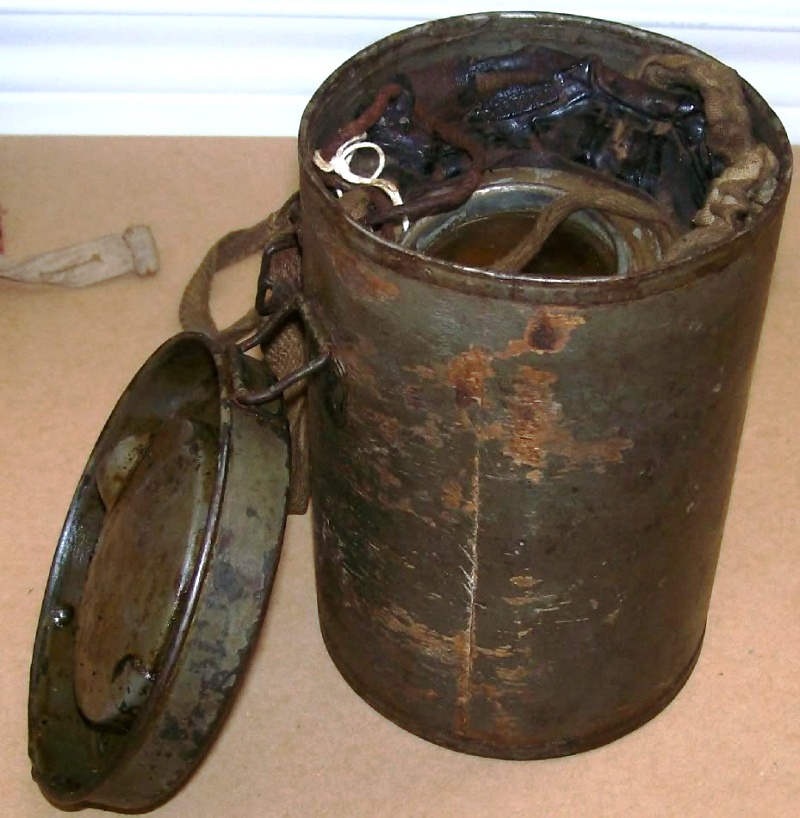

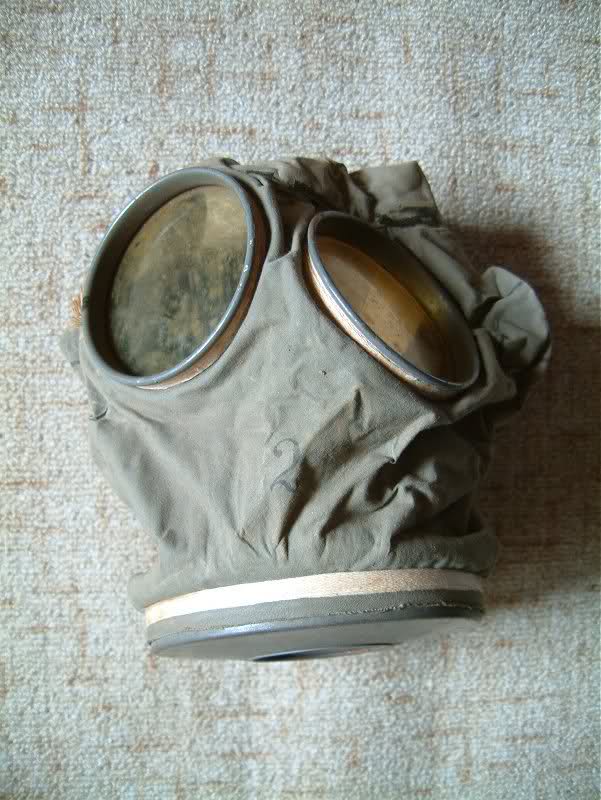

    Ранний M1915 Gummimaske введен в конце в 1915 году и широко используемый с января 1916 года. Эта конкретная модель называется Bandmaske. Носили их в металлических коробках, отдельно противогаз и отдельно фильтр которые лежали в парусиновых сумках. Позже в стальных баках высотой 150мм. без крестовины в крышке которые в свою очередь носились в парусиновых сумках с запасным фильтром. В боевых условиях, так как часто были химические атаки, противогазы носили на шее.

    100_2137.jpg 101_2339-1.jpg 101_2347.jpg b7j2ux.jpg dscf5110.jpg f333.jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57.jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (1).jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (2).jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (3).jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (4).jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (5).jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (6).jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (7).jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (8).jpg fruhe-Linienmaske-Rahmenmaske-Gasmaske-15-oder-16-mit-_57 (10).jpg GASMASKE_11.jpg Gummimasquenumber1.jpg Gummimasquenumber4.jpg 000_0017.jpg 2hd3yu9.jpg 3zand010.jpg 27_210.jpg 27_310.jpg 27_410.jpg 27_610.jpg s-l1600.jpg dscn0312.jpg dscn0313.jpg f333.jpg Gummimasquenumber3.jpg Kugel3.jpg post-311.jpg post-312.jpg post-313.jpg post-314.jpg post-315.jpg

    Remark, PVA76, Паша Воля и 8 другим нравится это.
  2. Ads Master

    Отзывы:
    0

  3. Offline

    Siveryanyn Приказный

    Регистрация:
    14 июн 2019
    Сообщения:
    24
    Спасибо SB:
    183
    Отзывы:
    1
    Страна:
    Ukraine
    Из:
    Che
    Интересы:
    WW1
    post-32871-0-38451900-1408906697.jpg post-32871-0-28179500-1408851420_thumb.jpg post-32871-0-98307000-1408851862_thumb.jpg post-32871-0-15527100-1408851877.jpg 101_0922-copy.jpg post-32871-0-42503800-1408852139_thumb.jpg м1511.jpg $_57 (17).JPG $_57 (18).JPG $_57 (19).JPG $_57 (20).JPG $_57 (21).JPG $_57 (22).JPG $_57 (23).JPG 000_0016.jpg 000_0025.jpg 000_0026.jpg 5372_1_1ef4059c.jpg 5372_7_ffc785b1.jpg 5979_1_9ccd188e.jpg 5979_2_9ccd188e.jpg 5979_3_9ccd188e.jpg 5979_4_acee1e19.jpg 5979_5_acee1e19.jpg 5979_6_acee1e19.jpg c1c99a35ec3d8f1edb711843fa4d9c82.jpg dsc06010.jpg dsc06011.jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske.jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57.jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (1).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (2).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (3).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (4).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (5).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (6).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (7).jpg s-l1600 (15).jpg s-l1600 (16).jpg s-l1600 (17).jpg s-l1600 (18).jpg s-l1600 (19).jpg s-l1600 (20).jpg s-l1600 (21).jpg s-l1600 (22).jpg s-l1600 (23).jpg s-l1600 (24).jpg s-l1600 (25).jpg V30140-1.jpg V30140-2.jpg V30140-3.jpg V30140-4.jpg V30140-5.jpg V30140-6.jpg V31689-1.jpg ГМ-15.jpg ГМ-15 (1).jpg ГМ-15 (2).jpg ГМ-15 (3).jpg ремінь.jpg $_57.JPG $_57 (1).JPG $_57 (6).jpg $_57 (8).JPG $_57 (10).JPG $_57 (11).JPG $_57 (12).JPG $_57 (13).JPG $_57 (15).JPG $_57 (16).JPG $_57 (24).JPG _naturabuy_DSCF0089.jpg 000_0010.jpg 000_0011.jpg 000_0012.jpg 000_0043.jpg 6e020161bc25ce9bca7dc20be78a0d0b.jpg 8b489ad8-d5b4-11e6-8082-edae7aabaf28.jpg 8ba38d30-d5b4-11e6-80bb-1cf810652bbd.jpg 87c91b3a-d5b4-11e6-8655-4c33fc625b5d.jpg 87d6f1d8-d5b4-11e6-9186-aafc369a67f5.jpg 87f90fde-d5b4-11e6-8845-6ed3fba69ced (1).jpg 89e54c2c-d5b4-11e6-8308-ca44a4ffcc5c.jpg 100_0974-copy (1).jpg 100_1014.jpg 100_1022.jpg 100_1033.jpg 100_1984-copy.jpg 100_1984-copy_edited.jpg 101_2910.jpg 101_2912.jpg 8698925e-d5b4-11e6-9101-badc3396cdb2.jpg 12051202a.jpg 12051202b.jpg 12051202e.jpg 5115000683_a1212e2a09_b.jpg 5115603200_745a68ef4e_b.jpg 25023438277_9d9fc355fb_k.jpg Filter-1917.jpg Filter-1918.jpg Gasmaske-GM17-WK1-gas-mask-1918 (1).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57.jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (1).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (2).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (3).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (4).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (5).jpg Gasmaske-GM17-WK1-gas-mask-German-_57 (2).jpg Gasmaske-M17-Ledergasmaske-WK1-WW1-mit-Schnappdeckel-_57 (3).jpg Gasmaske-M17-Ledergasmaske-WK1-WW1-mit-Schnappdeckel-_57 (4).jpg Luca16.jpg s-l1600 (12).jpg к1.jpg post-32871-0-38451900-1408906697.jpg post-32871-0-28179500-1408851420_thumb.jpg post-32871-0-98307000-1408851862_thumb.jpg post-32871-0-15527100-1408851877.jpg 101_0922-copy.jpg post-32871-0-42503800-1408852139_thumb.jpg м1511.jpg $_57 (17).JPG $_57 (18).JPG $_57 (19).JPG $_57 (20).JPG $_57 (21).JPG $_57 (22).JPG $_57 (23).JPG 000_0016.jpg 000_0025.jpg 000_0026.jpg 5372_1_1ef4059c.jpg 5372_7_ffc785b1.jpg 5979_1_9ccd188e.jpg 5979_2_9ccd188e.jpg 5979_3_9ccd188e.jpg 5979_4_acee1e19.jpg 5979_5_acee1e19.jpg 5979_6_acee1e19.jpg c1c99a35ec3d8f1edb711843fa4d9c82.jpg dsc06010.jpg dsc06011.jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske.jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57.jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (1).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (2).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (3).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (4).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (5).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (6).jpg Gasmaske-M16-Rahmenrmaske-WK1-WW1-Stoffmaske-_57 (7).jpg s-l1600 (15).jpg s-l1600 (16).jpg s-l1600 (17).jpg s-l1600 (18).jpg s-l1600 (19).jpg s-l1600 (20).jpg s-l1600 (21).jpg s-l1600 (22).jpg s-l1600 (23).jpg s-l1600 (24).jpg s-l1600 (25).jpg V30140-1.jpg V30140-2.jpg V30140-3.jpg V30140-4.jpg V30140-5.jpg V30140-6.jpg V31689-1.jpg ГМ-15.jpg ГМ-15 (1).jpg ГМ-15 (2).jpg ГМ-15 (3).jpg ремінь.jpg $_57.JPG $_57 (1).JPG $_57 (6).jpg $_57 (8).JPG $_57 (10).JPG $_57 (11).JPG $_57 (12).JPG $_57 (13).JPG $_57 (15).JPG $_57 (16).JPG $_57 (24).JPG _naturabuy_DSCF0089.jpg 000_0010.jpg 000_0011.jpg 000_0012.jpg 000_0043.jpg 6e020161bc25ce9bca7dc20be78a0d0b.jpg 8b489ad8-d5b4-11e6-8082-edae7aabaf28.jpg 8ba38d30-d5b4-11e6-80bb-1cf810652bbd.jpg 87c91b3a-d5b4-11e6-8655-4c33fc625b5d.jpg 87d6f1d8-d5b4-11e6-9186-aafc369a67f5.jpg 87f90fde-d5b4-11e6-8845-6ed3fba69ced (1).jpg 89e54c2c-d5b4-11e6-8308-ca44a4ffcc5c.jpg 100_0974-copy (1).jpg 100_1014.jpg 100_1022.jpg 100_1033.jpg 100_1984-copy.jpg 100_1984-copy_edited.jpg 101_2910.jpg 101_2912.jpg 8698925e-d5b4-11e6-9101-badc3396cdb2.jpg 12051202a.jpg 12051202b.jpg 12051202e.jpg 5115000683_a1212e2a09_b.jpg 5115603200_745a68ef4e_b.jpg 25023438277_9d9fc355fb_k.jpg Filter-1917.jpg Filter-1918.jpg Gasmaske-GM17-WK1-gas-mask-1918 (1).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57.jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (1).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (2).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (3).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (4).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (5).jpg Gasmaske-GM17-WK1-gas-mask-German-_57 (2).jpg Gasmaske-M17-Ledergasmaske-WK1-WW1-mit-Schnappdeckel-_57 (3).jpg Gasmaske-M17-Ledergasmaske-WK1-WW1-mit-Schnappdeckel-_57 (4).jpg Luca16.jpg s-l1600 (12).jpg к1.jpg Справа-улучшенная модель Rahmenmaske, введенная весной или в начале лета 1916 года. Посадка была усовершенствована за счет добавления ремешка в верхней части лба и более жесткой рамой (Rahmen означает рамка на немецком языке). Маска и фильтр-пластины были уменьшены в размерах, чтобы гарантировать, что выдыхаемый воздух будет меньше скапливаться внутри маски. В немецких масках ПМВ не было клапана выдоха и владелец выдыхал через фильтр.
    Сообщения объединены, 19 июн 2019, время первого редактирования 19 июн 2019

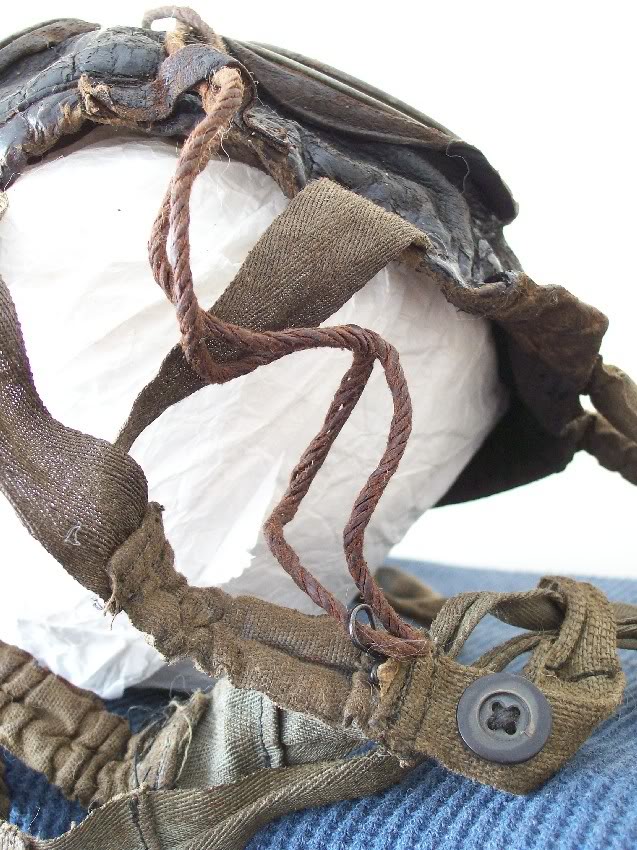

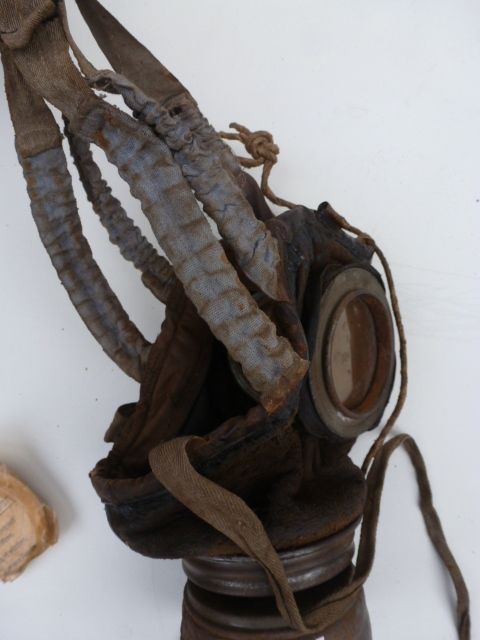

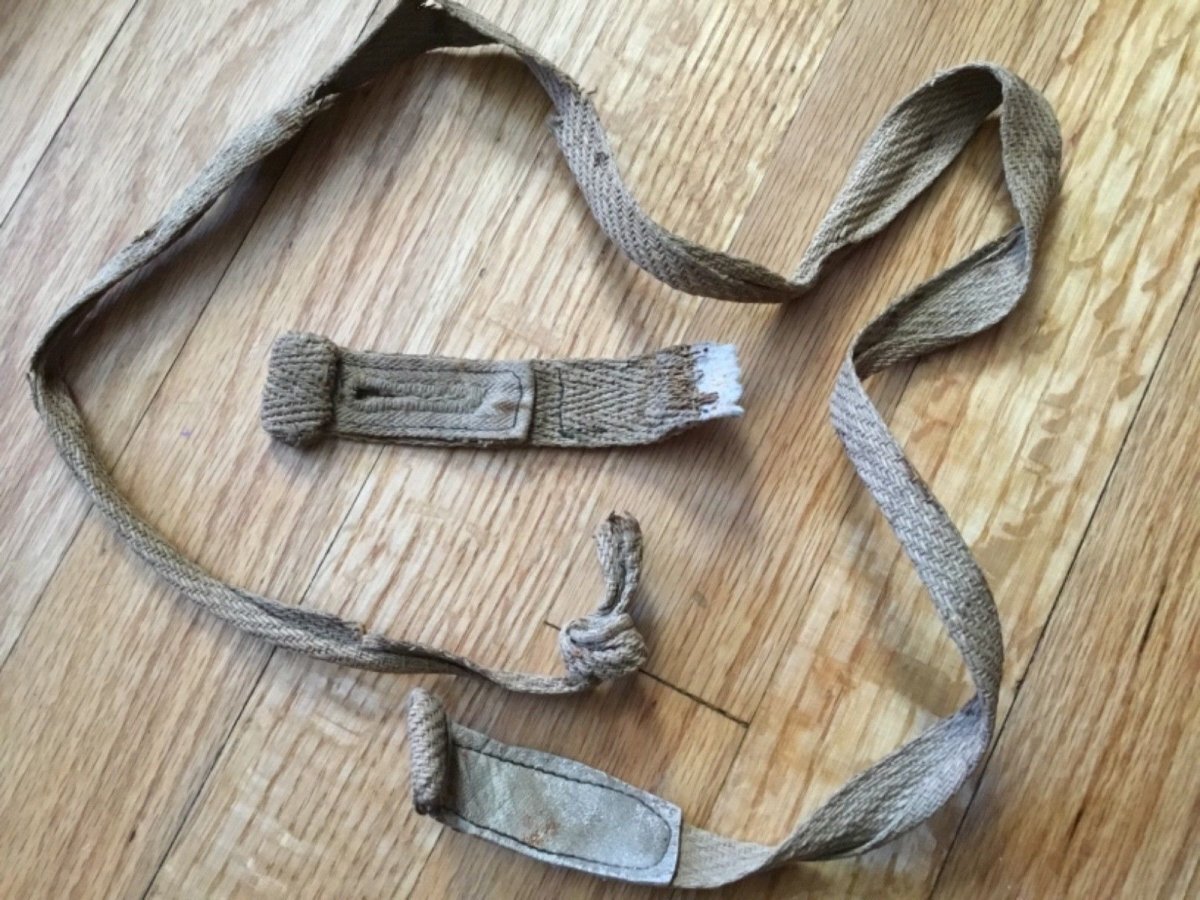

    Справа на двух картинках 2-е модели Rahmenmaske появились в начале 1917 года. Эластичные тканевые лямки были дополнены или полностью заменены стальными пружинами обшитых тканью, на М17, для еще более плотного прилегания. Маски слева и в центре такие же, как и показанные выше.

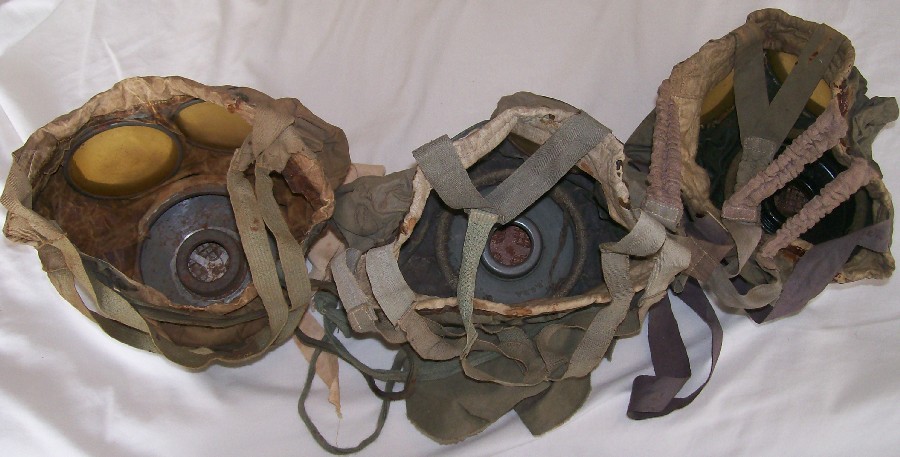

    Итак, слева направо: M1915 Bandmaske, M1916 Rahmenmaske и М17 Rahmenmaske. Они также известны как 1-я и 2-я модели Rahmenmaske.
    Сообщения объединены, 19 июн 2019

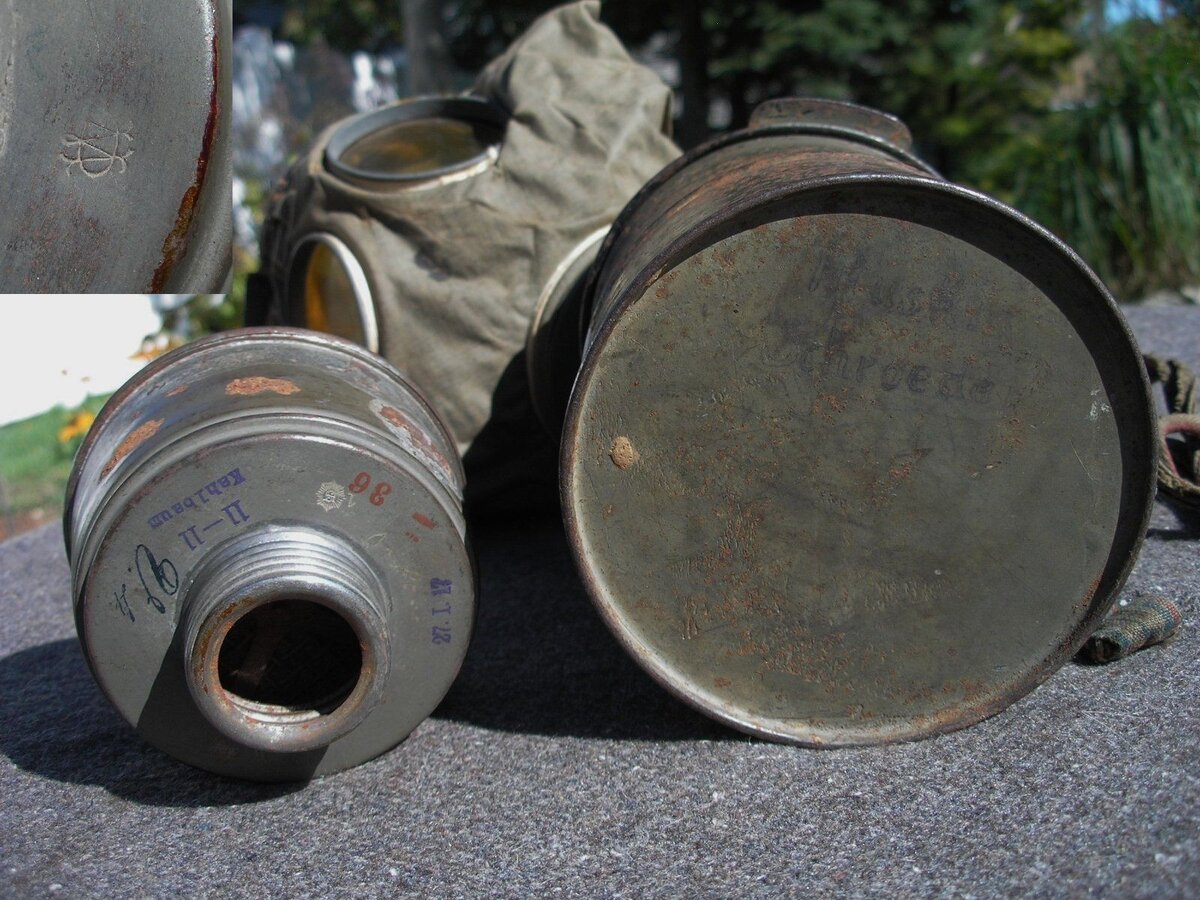

    Эволюция канистр Gummimaske (слева направо: в начале/середине 1916 до 1917).

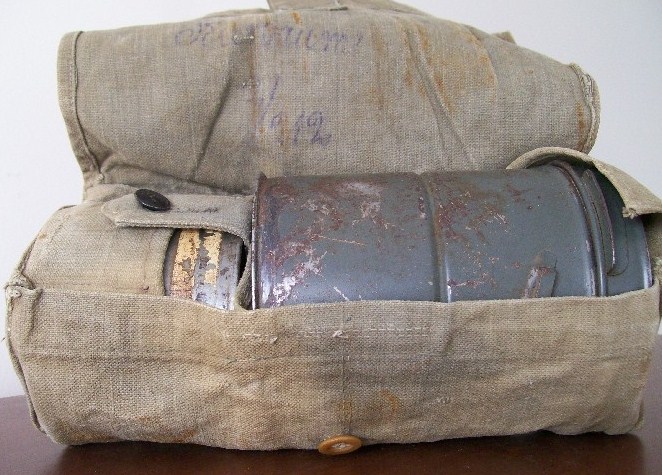

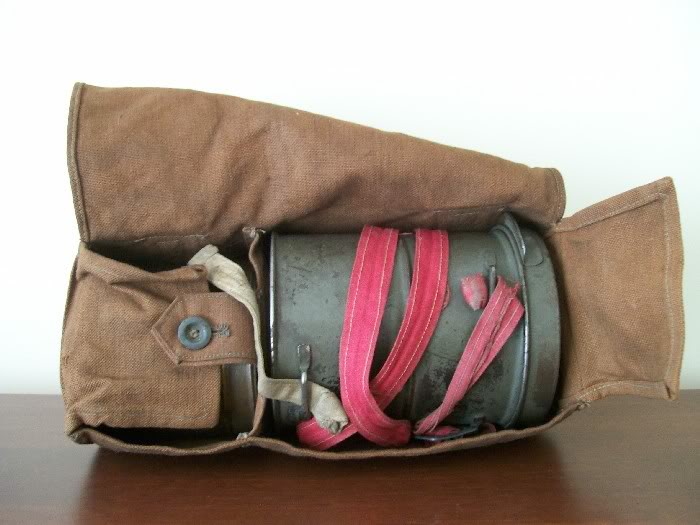

    Сумка из парусины с "февраля 1917" от канистры противогаз и запасной фильтр в отдельном отсеке.
    Сообщения объединены, 19 июн 2019

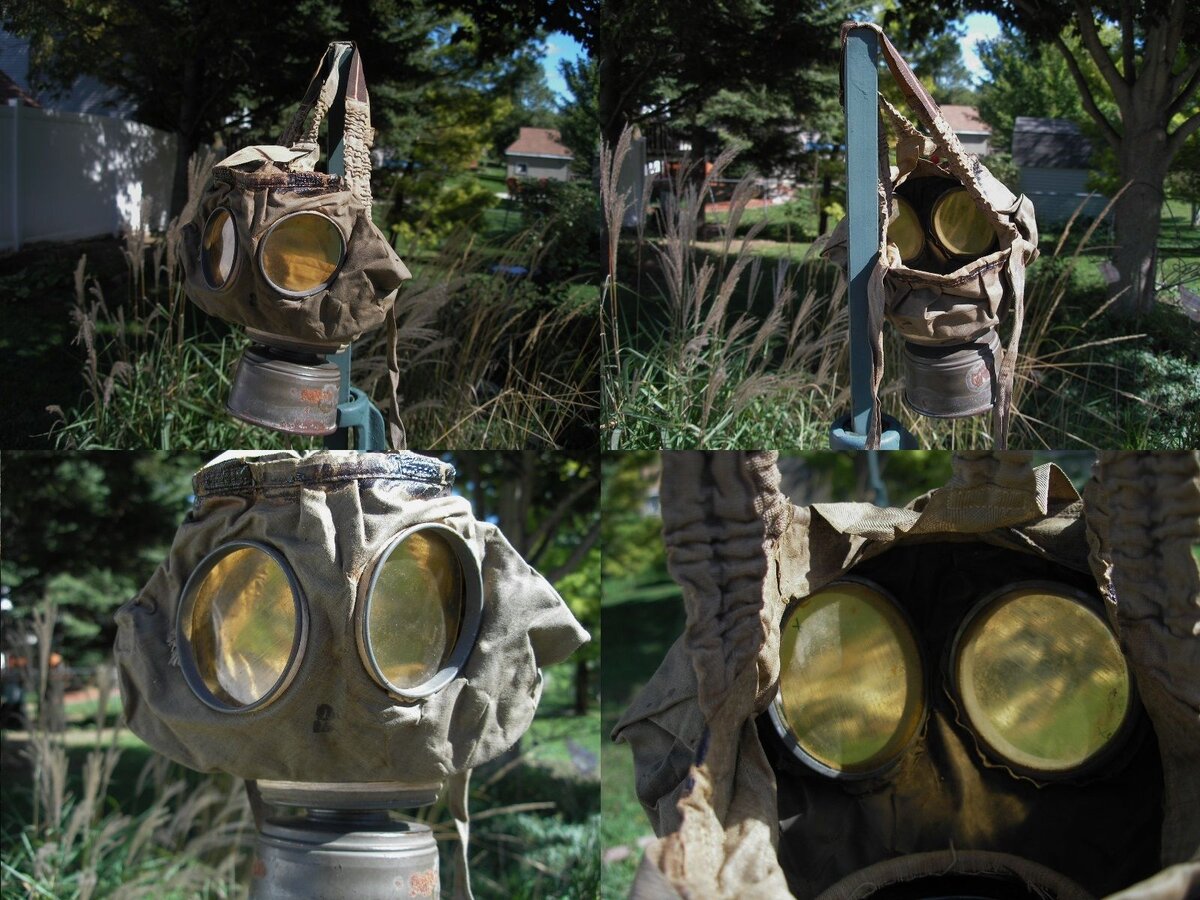

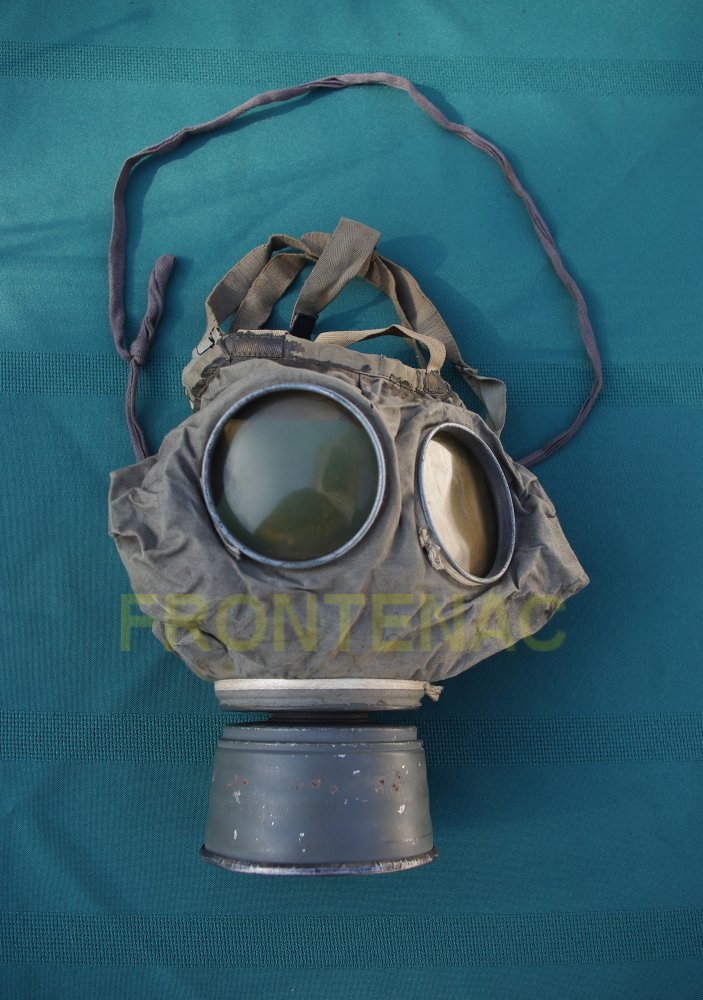

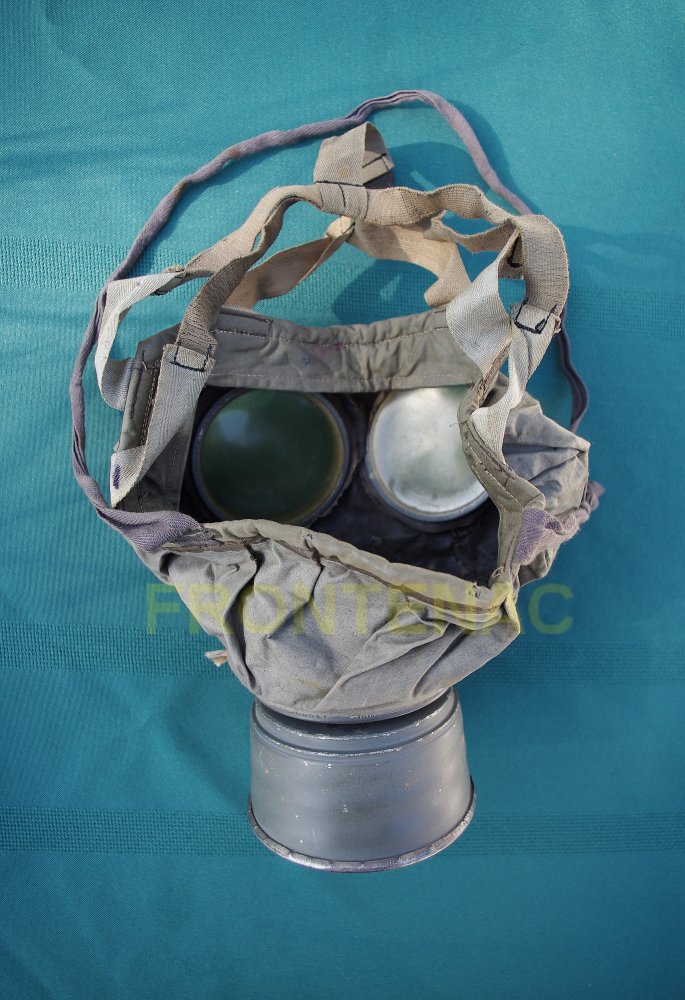

    M1916 Rahmenmaske
    Сообщения объединены, 19 июн 2019

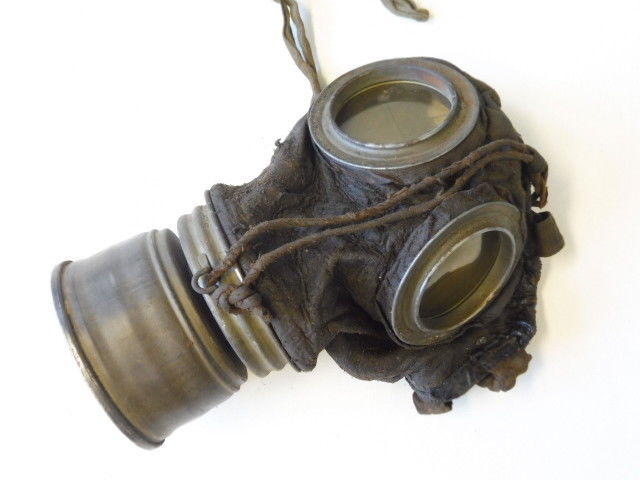

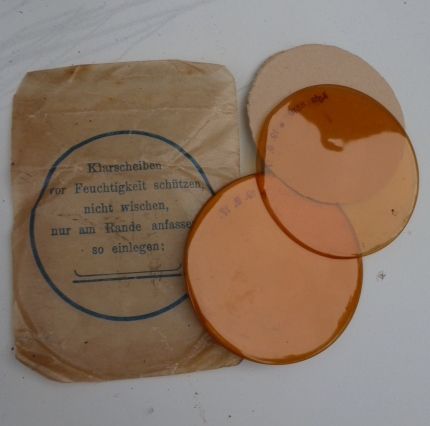

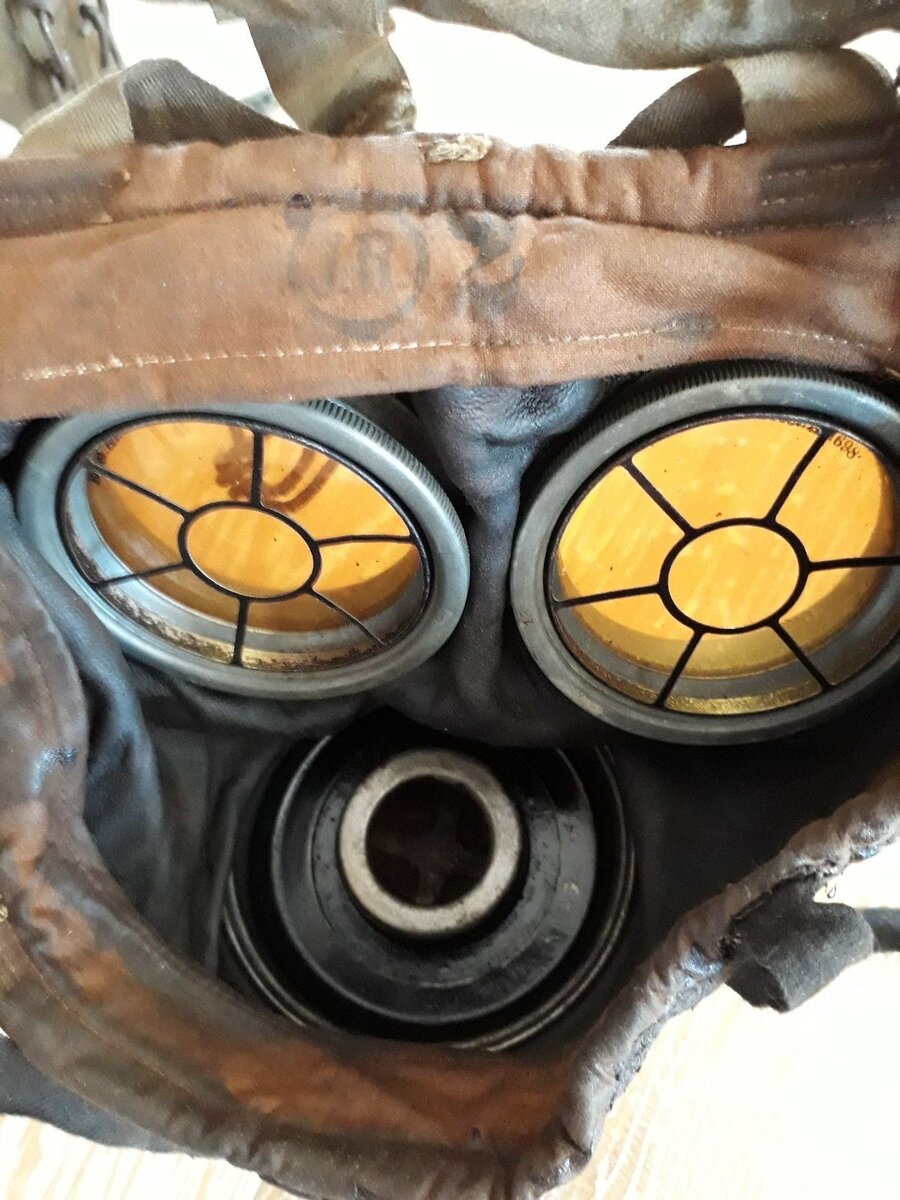

    GM17 или Lederschutzmaske (кожаная защитная маска) был введен в середине 1917 года и предназначался для замены Gummimaske. Он изготовлен из промасленной овчины и ремешки были такими же, как на модели Rahmenmaske 1917. В GM17 были постоянно закреплены наружные объективы и съемный внутренний окуляры. Внутренний окуляры были сделаны из целлулоида покрытым желатином, чтобы помочь уменьшить запотевание и удерживались на месте с помощью металлического каркаса, который может быть отвинчен. Что позволило эти линзы легко заменить после того, как покрытие утратило свою эффективность. Окуляры Gummimaske были однослойными и не могли быть заменены в полевых условиях.

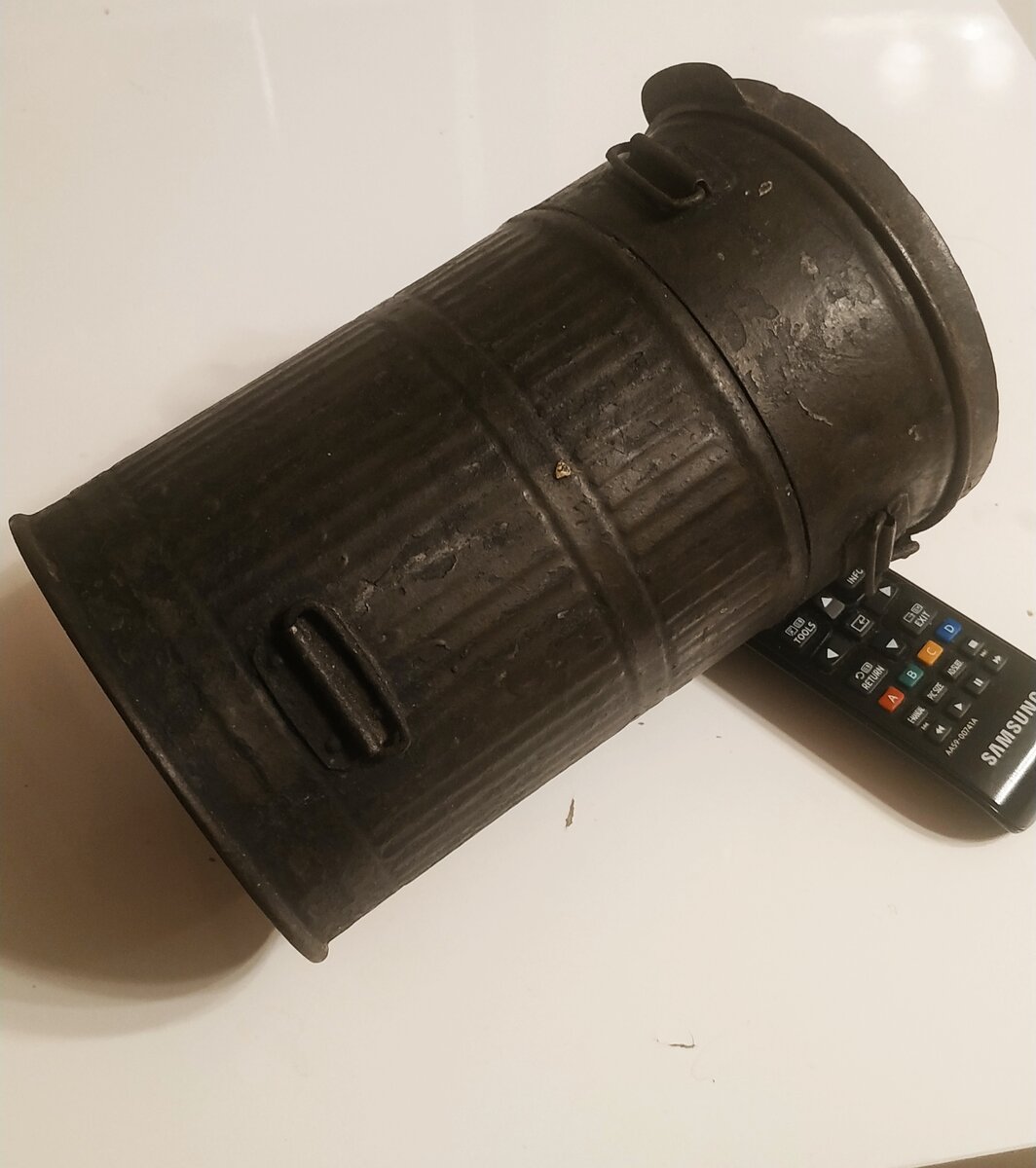

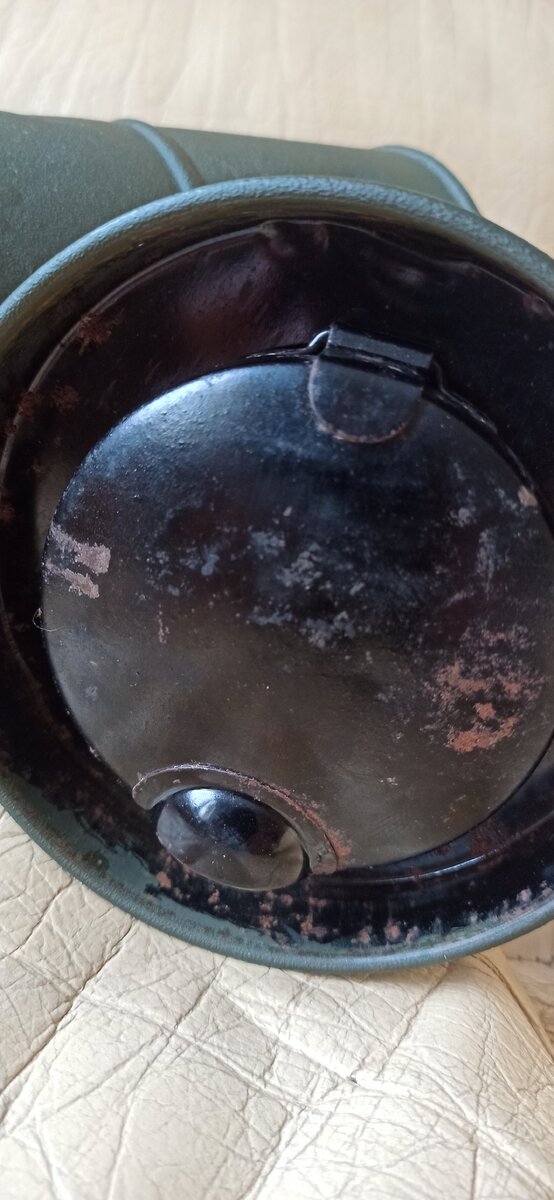

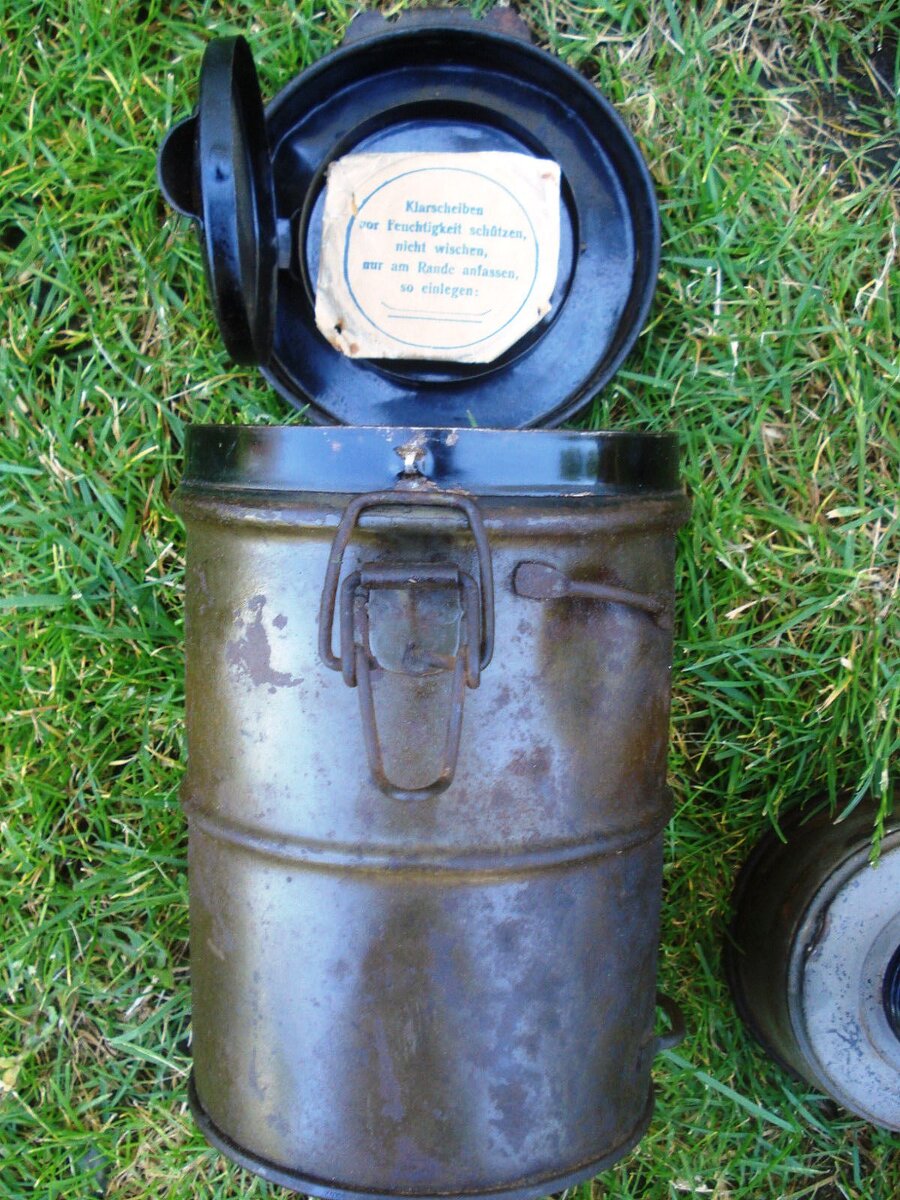

    В GM17 канистры были выше и имели застежку. Внутренняя часть крышки имеет отделение, в которое вмещается один или более комплектов запасных окуляров.
    Канистра внизу справа с желтым крестом - это редкий вариант из фанеры. ремінь.jpg $_57.JPG $_57 (1).JPG $_57 (6).jpg $_57.JPG $_57 (1).JPG $_57 (6).jpg $_57 (8).JPG $_57 (8).JPG $_57 (10).JPG $_57 (11).JPG $_57 (12).JPG $_57 (13).JPG к1.jpg s-l1600 (12).jpg Luca16.jpg Gasmaske-M17-Ledergasmaske-WK1-WW1-mit-Schnappdeckel-_57 (4).jpg Gasmaske-M17-Ledergasmaske-WK1-WW1-mit-Schnappdeckel-_57 (3).jpg Gasmaske-GM17-WK1-gas-mask-German-_57 (2).jpg Gasmaske-GM17-WK1-gas-mask-German-_57 (2).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (5).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (4).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (5).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (3).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (2).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57 (1).jpg Gasmaske-GM17-WK1-gas-mask-1918-_57.jpg Gasmaske-GM17-WK1-gas-mask-1918 (1).jpg Filter-1918.jpg Filter-1917.jpg 25023438277_9d9fc355fb_k.jpg 5115603200_745a68ef4e_b.jpg 5115000683_a1212e2a09_b.jpg 12051202e.jpg 12051202b.jpg 12051202a.jpg 8698925e-d5b4-11e6-9101-badc3396cdb2.jpg 101_2912.jpg 101_2910.jpg 100_1984-copy_edited.jpg 100_1984-copy.jpg 100_1033.jpg 100_1022.jpg 100_1014.jpg 100_0974-copy (1).jpg 89e54c2c-d5b4-11e6-8308-ca44a4ffcc5c.jpg 87f90fde-d5b4-11e6-8845-6ed3fba69ced (1).jpg 87d6f1d8-d5b4-11e6-9186-aafc369a67f5.jpg 87c91b3a-d5b4-11e6-8655-4c33fc625b5d.jpg 8ba38d30-d5b4-11e6-80bb-1cf810652bbd.jpg 8b489ad8-d5b4-11e6-8082-edae7aabaf28.jpg 6e020161bc25ce9bca7dc20be78a0d0b.jpg 000_0043.jpg 000_0012.jpg 000_0012.jpg 000_0011.jpg 000_0010.jpg _naturabuy_DSCF0089.jpg $_57 (24).JPG $_57 (16).JPG $_57 (15).JPG $_57 (13).JPG $_57 (11).JPG $_57 (10).JPG $_57 (8).JPG $_57 (6).jpg

    Последние данные обновления репутации:
    PaulZibert: 1 пункт (Спасибо за тему!) 20 июн 2019
    Последнее редактирование: 19 июн 2019
    Remark, Паша Воля, ohranik и 7 другим нравится это.
  4. Offline

    brusik Завсегдатай SB

    Регистрация:
    5 сен 2015
    Сообщения:
    1.963
    Спасибо SB:
    5.112
    Отзывы:
    106
    Страна:
    Germany
    Из:
    Hamburg
    Имя:
    Андрей
    Интересы:
    ПМВ
    наконец то, тема "противогазы " появилась на форуме, Спасибо!:new (10):

    Siveryanyn нравится это.
  5. Offline

    Кэтрин «Старая Гвардия SB»

    Регистрация:
    24 окт 2012
    Сообщения:
    1.544
    Спасибо SB:
    11.324
    Отзывы:
    194
    Страна:
    Norway
    Из:
    от туда откуда выхода нет
    Интересы:
    Пмв
    классная тема , нужная . закрепите в темку по пмв , чтоб не потерялась .

    Siveryanyn и brusik нравится это.
  6. Offline

    Кэтрин «Старая Гвардия SB»

    Регистрация:
    24 окт 2012
    Сообщения:
    1.544
    Спасибо SB:
    11.324
    Отзывы:
    194
    Страна:
    Norway
    Из:
    от туда откуда выхода нет
    Интересы:
    Пмв

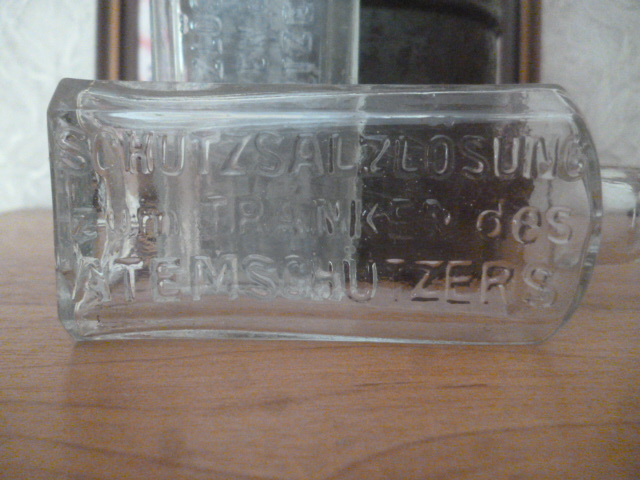

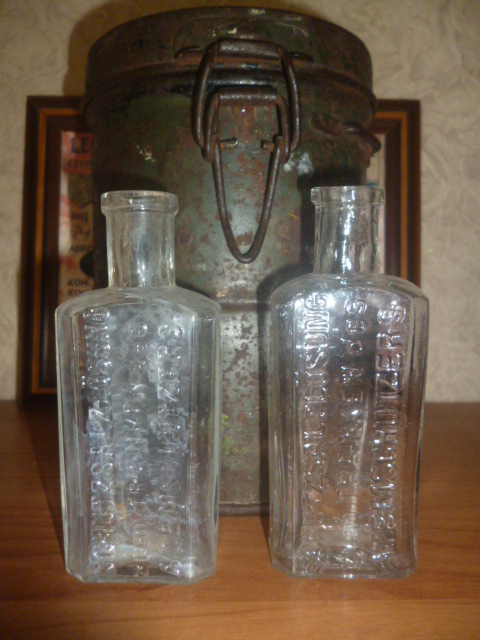

    Не знаю , но может к месту бутыльки придутся . за газ бак ещё раз спасибо Андрею Бутерману .


    Последнее редактирование модератором: 21 июн 2019
  7. Offline

    Siveryanyn Приказный

    Регистрация:
    14 июн 2019
    Сообщения:
    24
    Спасибо SB:
    183
    Отзывы:
    1
    Страна:
    Ukraine
    Из:
    Che
    Интересы:
    WW1

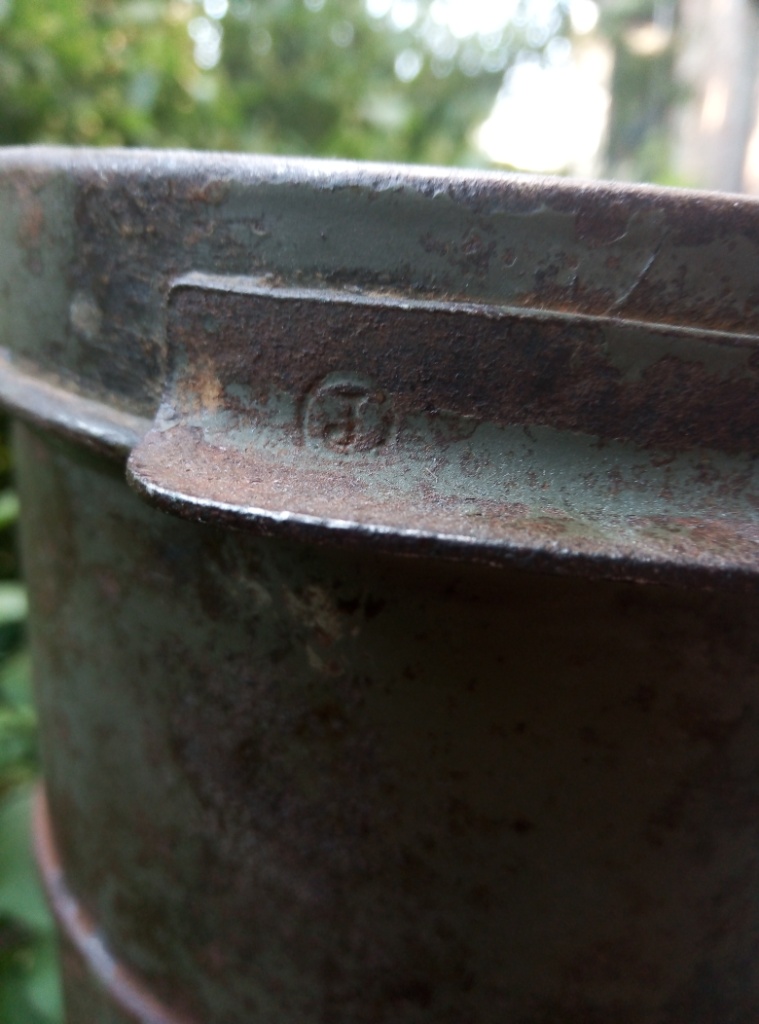

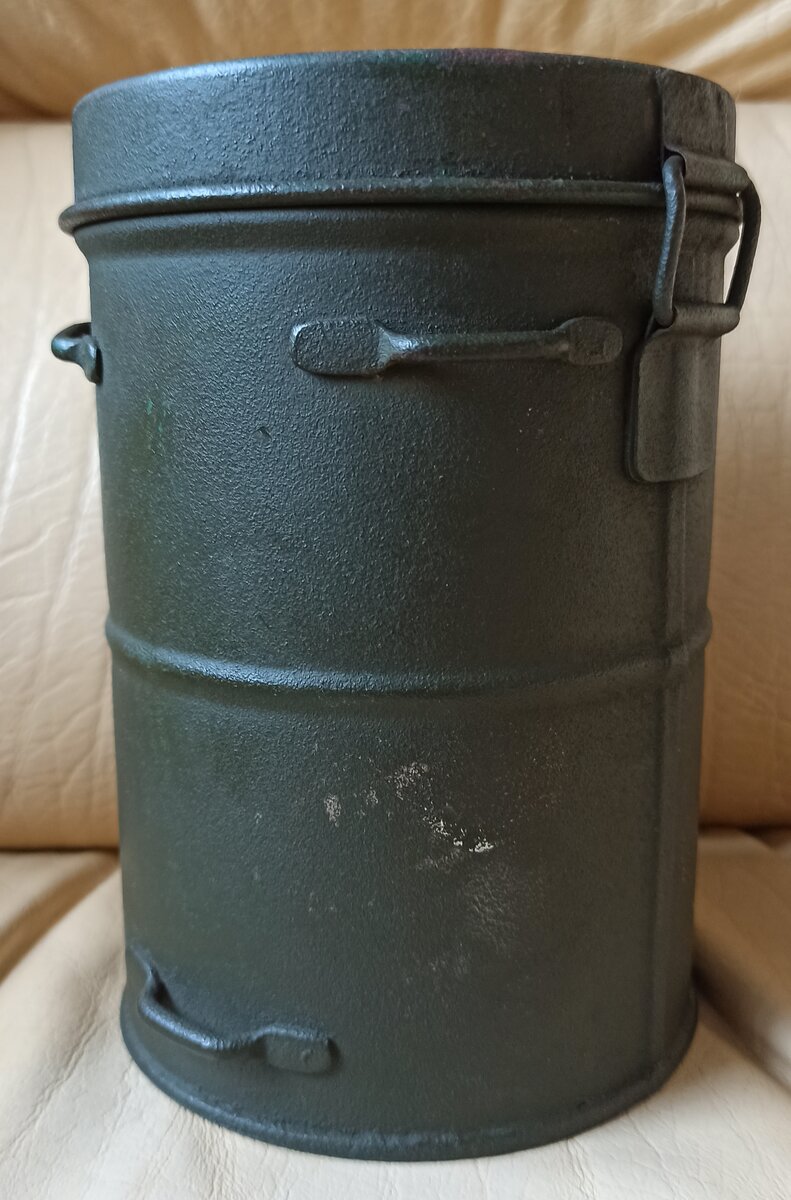

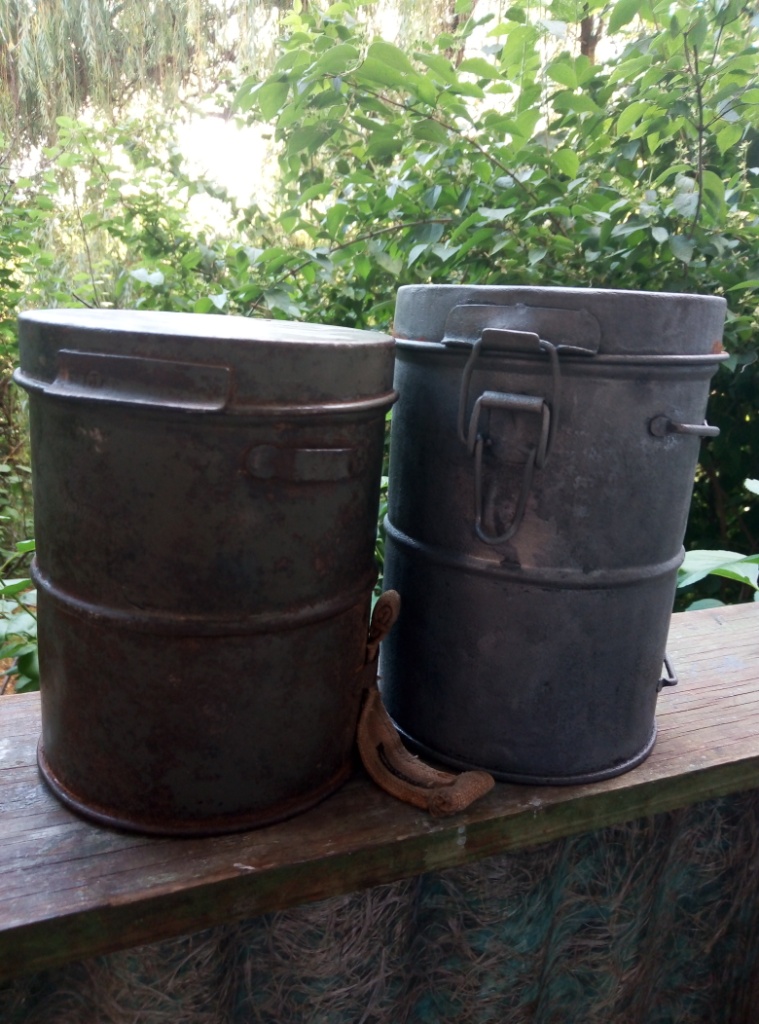

    Мои газбаки М15 в родной краске подписной с родной шлейкой и М17 к сожалению не в родной краске и без пудреницы, был кем-то покрашен. Ободрал его и обработал преобразователем ржавчины, буду восстанавливать.

    Копия IMG_20190621_185905.jpg
    Копия IMG_20190621_185911.jpg
    Копия IMG_20190621_185934.jpg
    Копия IMG_20190621_185734.jpg
    Копия IMG_20190621_185744.jpg
    Копия IMG_20190621_185749.jpg
    Копия IMG_20190621_185811.jpg
    Копия IMG_20190621_185828.jpg
    Копия IMG_20190621_185850.jpg
    Копия IMG_20190621_185859.jpg

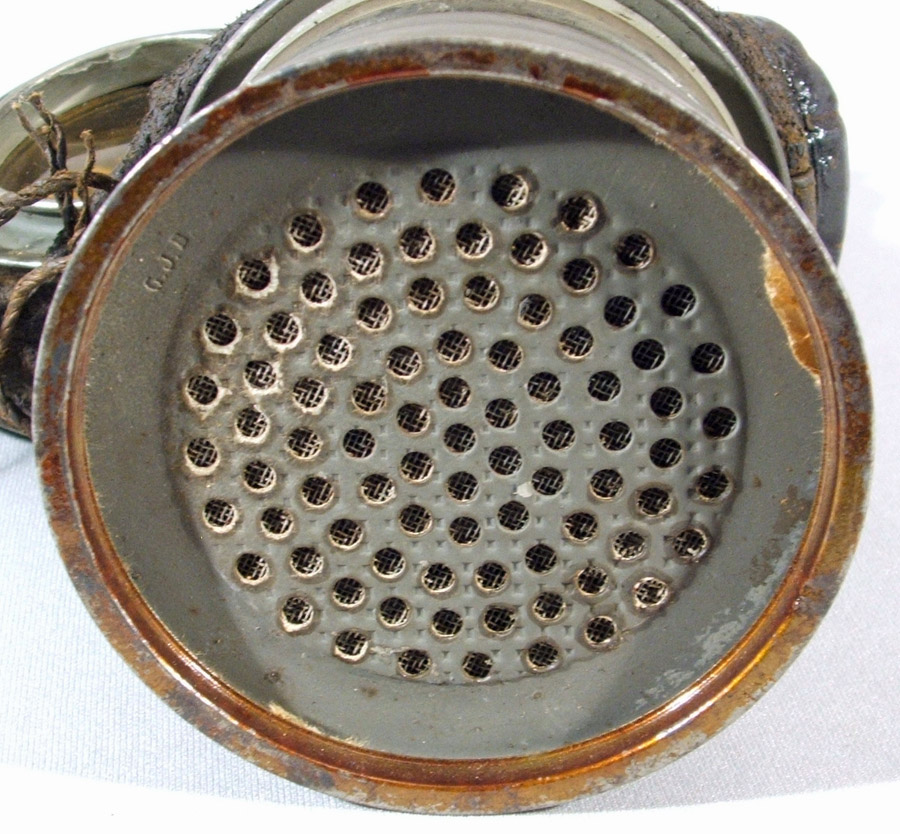

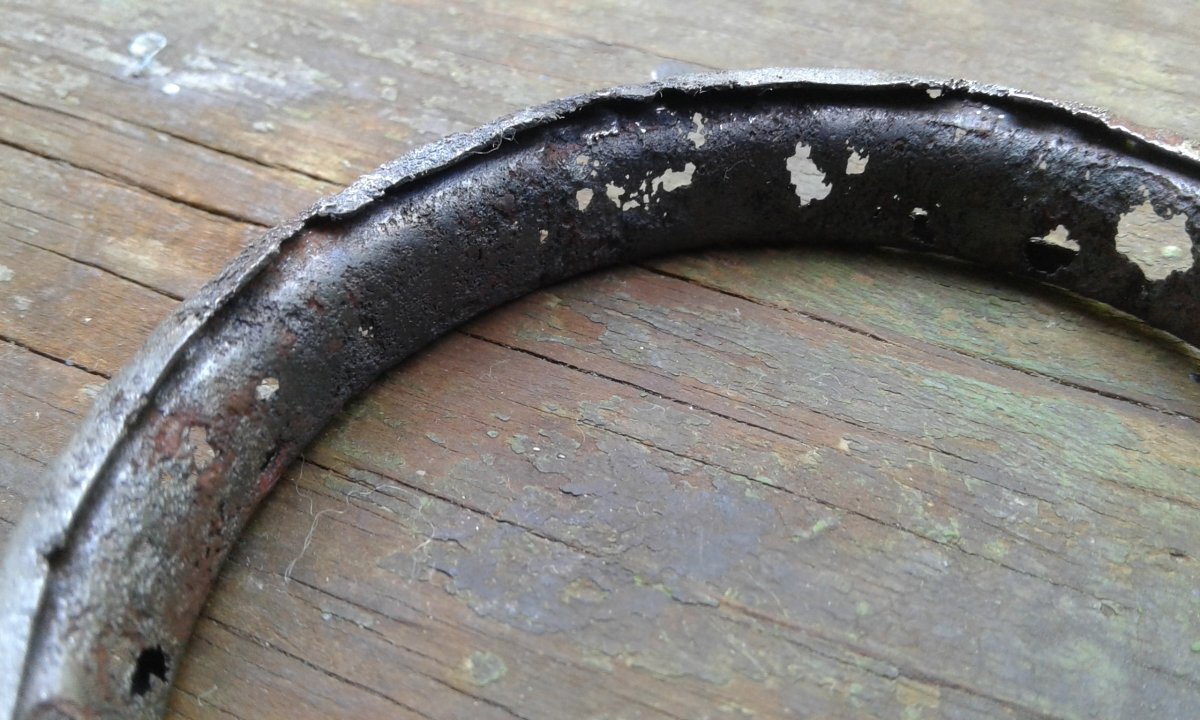

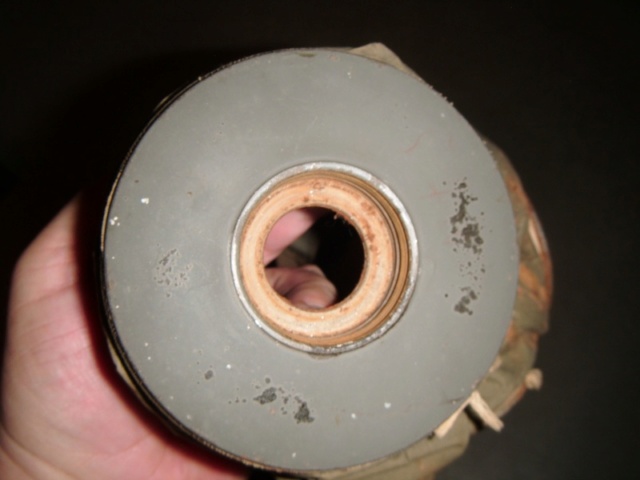

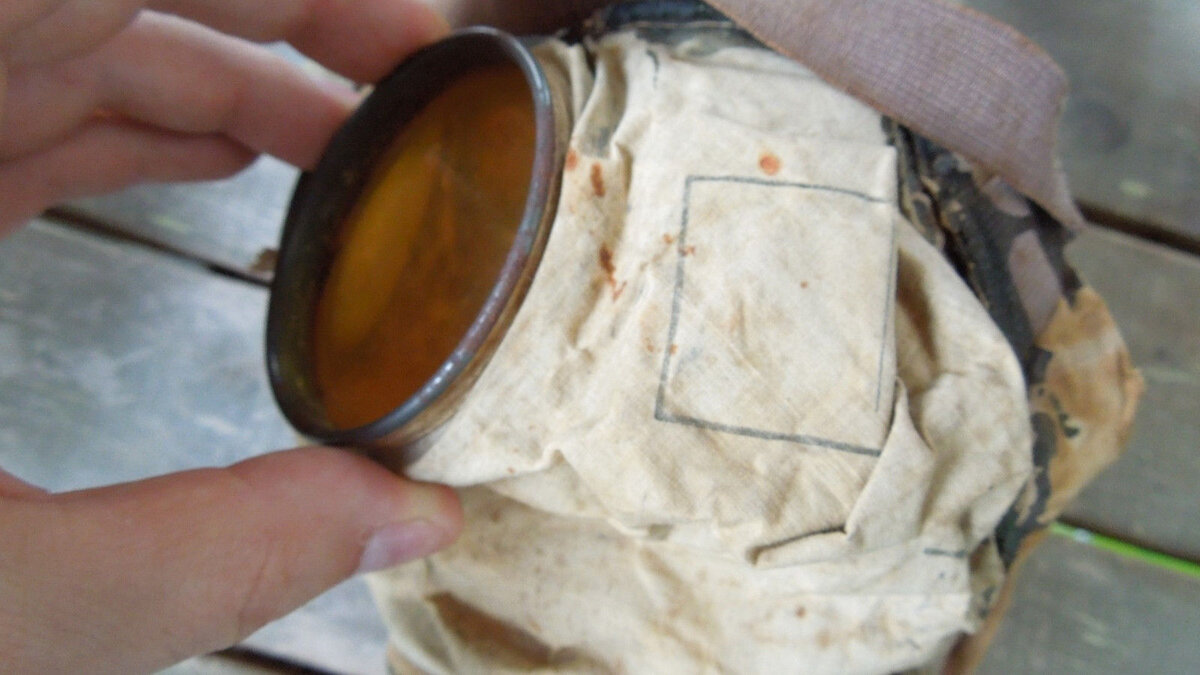

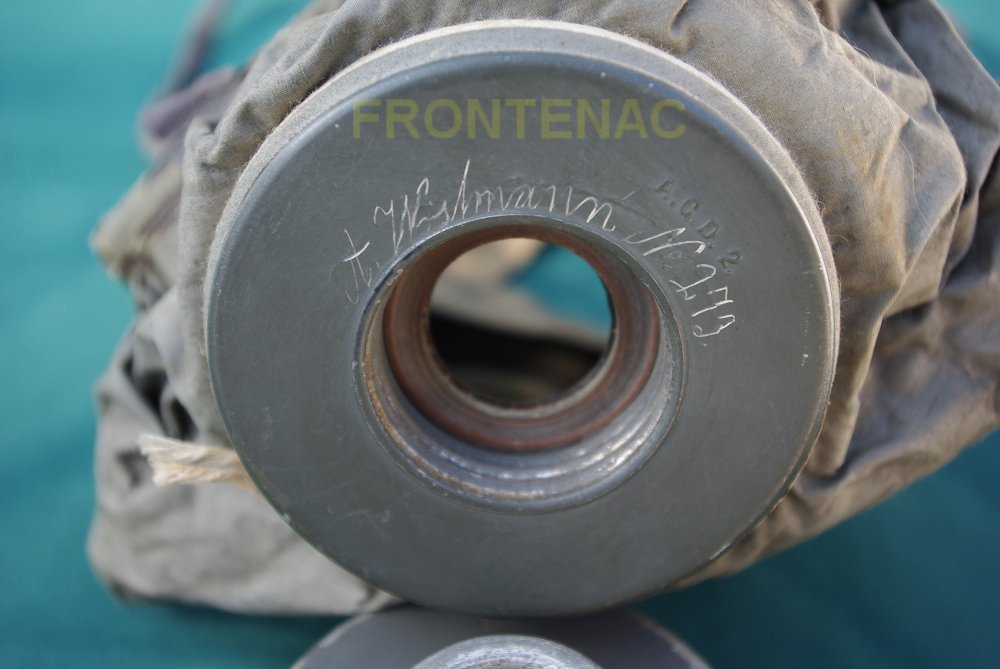

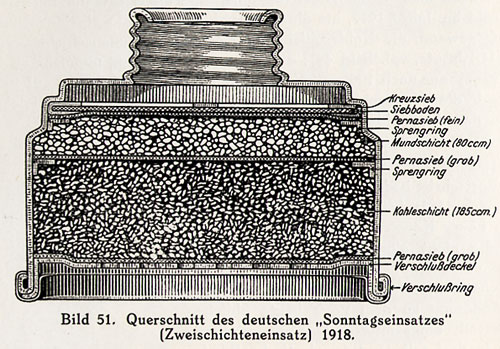

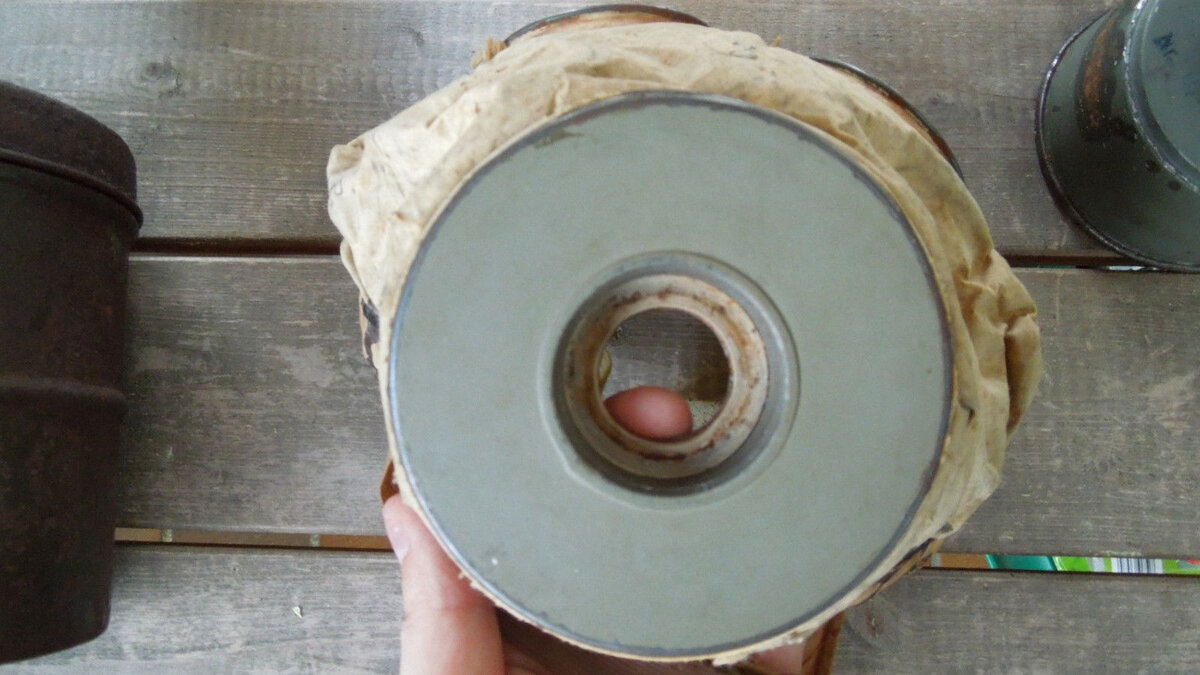

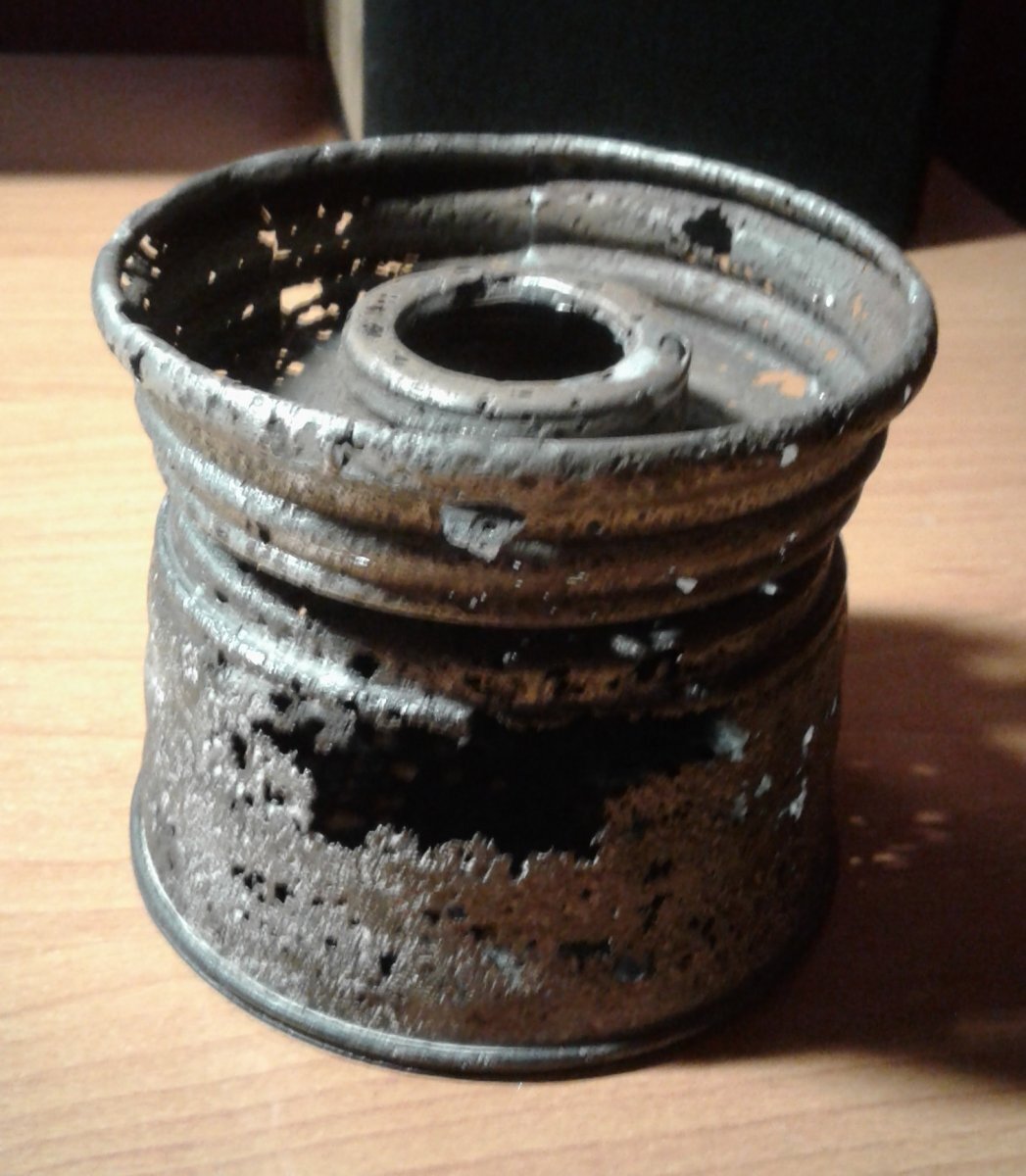

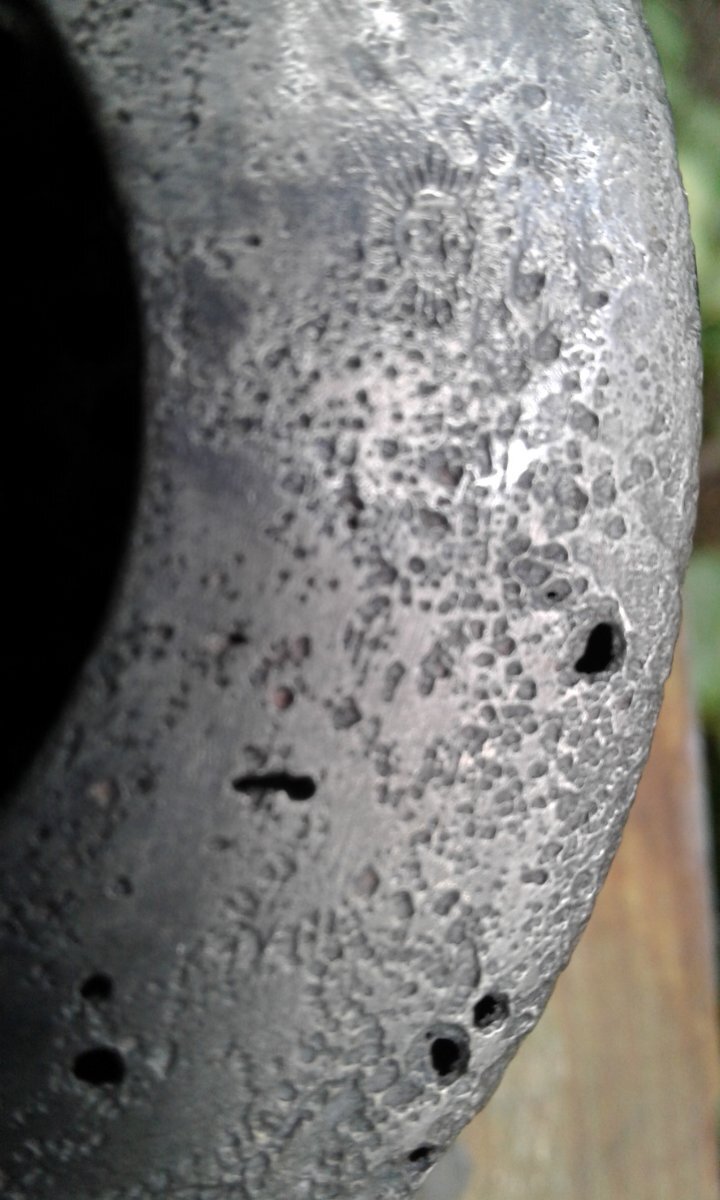

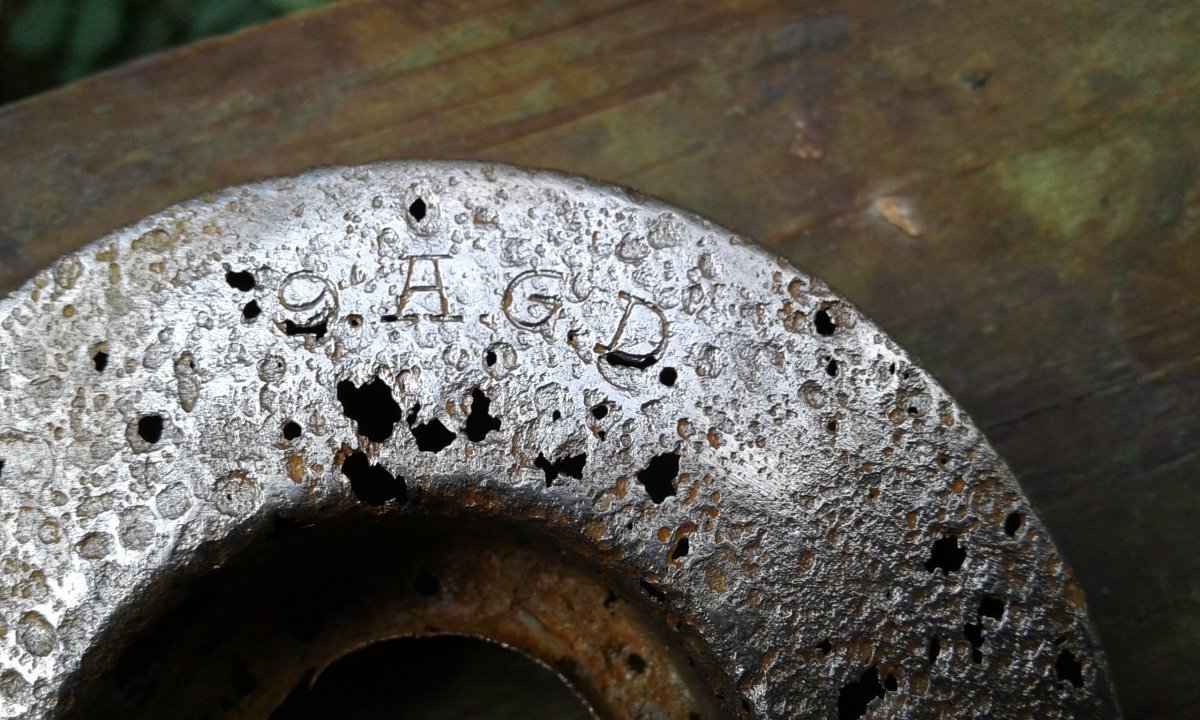

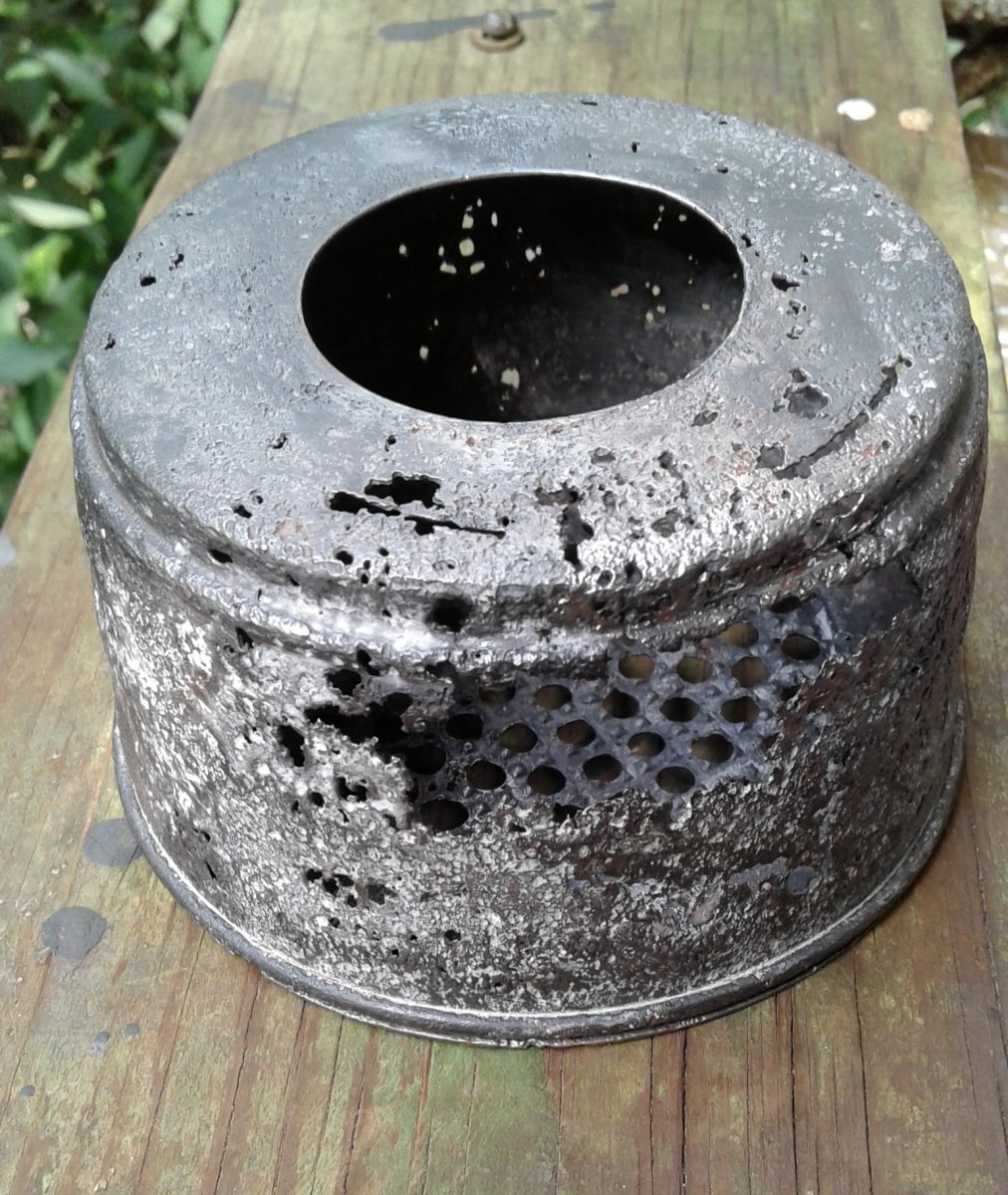

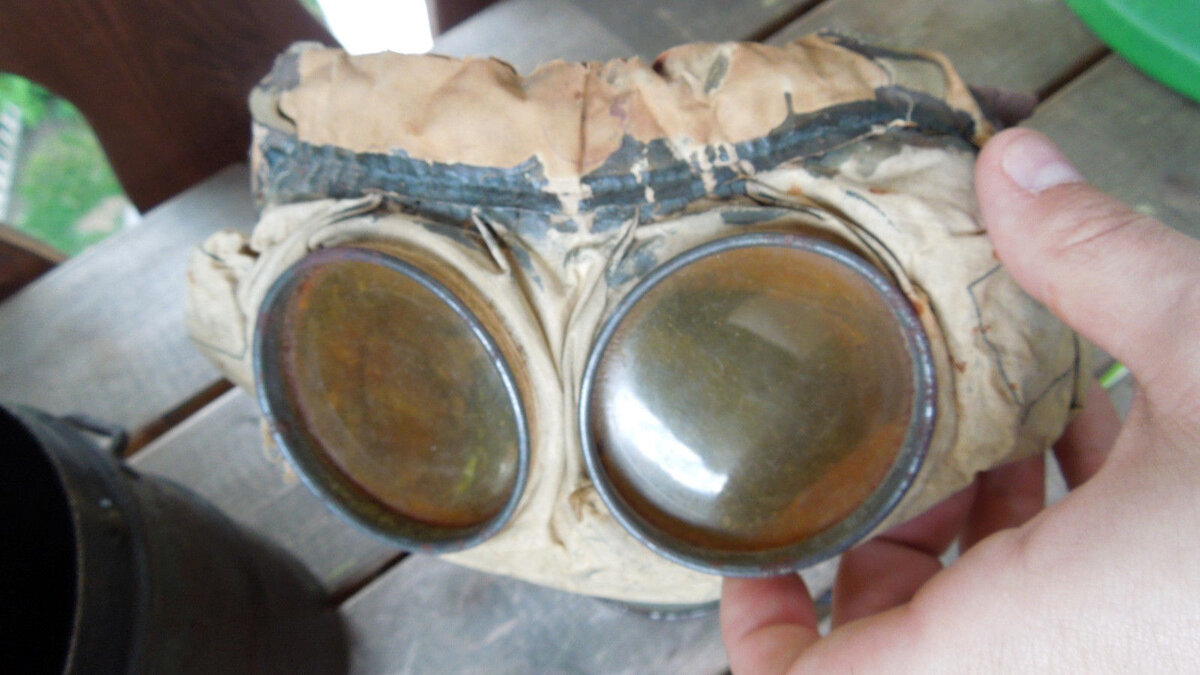

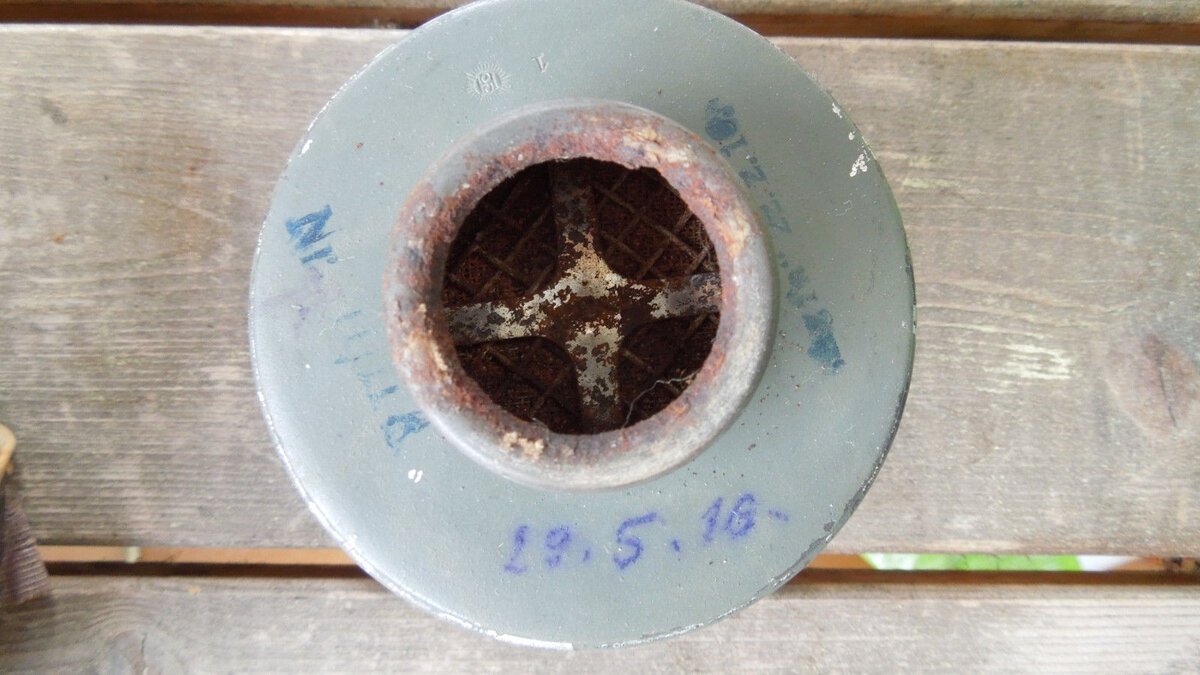

    Окуляр и морды в которые вкручивались фильтры, большая и маленькая с клеймом производителя. Так же на одном из фото фильт с его наполнителем.

    Изображение 374.jpg
    Изображение 376.jpg
    Изображение 724.jpg
    Изображение 725.jpg
    Изображение 727.jpg
    Изображение 728.jpg
    Изображение 731.jpg
    Изображение 738.jpg
    Изображение 742.jpg
    Изображение 745.jpg
    Копия Изображение 729.jpg

    Последнее редактирование модератором: 24 июн 2019
  8. Offline

    BBB Новобранец

    Регистрация:
    5 янв 2020
    Сообщения:
    8
    Спасибо SB:
    24
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Иркутск
    Интересы:
    Фалеристика
    Дополню тему фото с просторов инета,немца с таkои газмасkои))


  9. Offline

    Remark Приказный

    Регистрация:
    3 май 2020
    Сообщения:
    22
    Спасибо SB:
    165
    Отзывы:
    20
    Страна:
    Russian Federation
    Из:
    Bataysk
    Интересы:
    ПМВ
    Купил себе новодельную маску М17, кожаную,но её предстоит разбирать и заново перешивать кожу т.к окуляры поставлены криво и слишком низко. Очень хорошие информативные фото. Буду опираться на них. Спасибо большое!
    А наружные стёкла выпуклые стеклянные ? А то у моей пластик тонкий стоит.
