Пулемётная тачанка

Пулемётная тачанка Башкирской дивизии.
г. Петроград. Октябрь 1919 года
http://goskatalog.ru/portal/#/collections?id=13508193



Ставропольский краевой краеведческий музей им. Г.К. Праве.
Пушка и тачанка в экспозиции зала «Установление советской власти и гражданская война на Ставрополье (1917-1929 гг.)».
Автор Чупров С. г. Ставрополь, 1975 г.



Пулеметчики в противогазах совершают тренировочный поход.
1930 год https://goskatalog.ru/portal/#/collections?id=5559119



Первая конная армия.
Пулеметчица П. Кузнецова комбриг Селиванов на деникинском фронте.
1919 г.





Героиня гражданской войны Паулина Кузнецова - пулеметчица 1-й Конной армии.
1930-1932 гг.



Фотография пулеметчиков на смотре 1944 г.



ПМВ. Трофейный пулемет на конной тяге.
фотограф Мигачёв Б.М. 1915 г. https://goskatalog.ru/portal/#/collections?id=11692519



Тачанка Первой Конной Армии
https://goskatalog.ru/portal/#/collections?id=11894039



Пулеметная тачанка комсомольца Курочкина.
1943 г. https://goskatalog.ru/portal/#/collections?id=5991148



Пулемётные тачанки на Красной площади во время празднования 12-й годовщины Октябрьской революции.
Москва. 1929 год



Советские пулеметные тачанки из состава частей 2-го гвардейского кавалерийского корпуса на марше.
Брянский фронт. сентябрь 1943 г.



Москва 7 ноября 1946 года



Демонстрация 7 ноября 1967 года в г.Камне-на-Оби Алтайского края.



Тачанка конармейская образца 1918 года
https://goskatalog.ru/portal/#/collections?id=20579893



Буденовцы отправляются на польский фронт.
1920 год



Немного сообщений и фото в теме https://vk.com/strelkovay_shkola
Алексей, если найдете там что то интересное то перенесите сюда - у меня силенок уже нет.



Пулеметная команда на тачанках под Кременчугом



Отважные молодые пулеметчики И. Шашко и А. Брагимов подпускают врага на близкое расстояние и в упор расстреливают его.
Около местечка В. они уничтожили 30 фашистских автоматчиков.

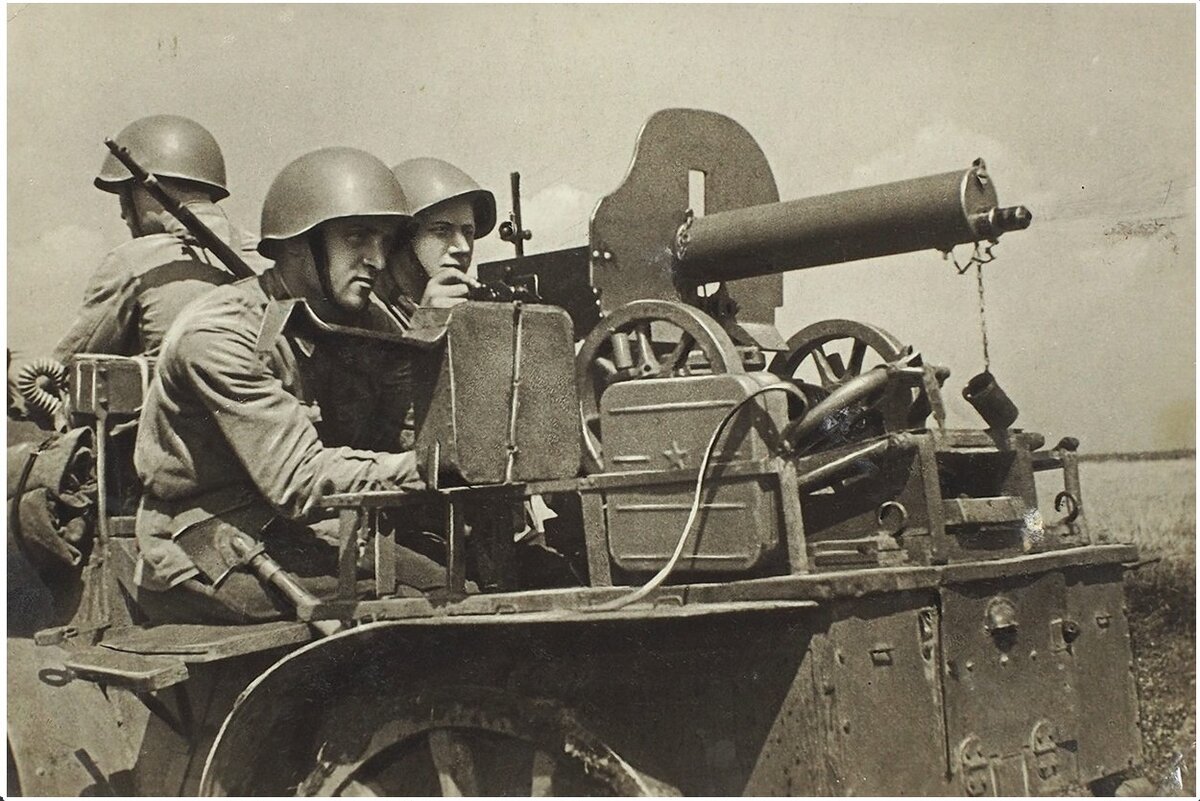

Тачанка на огневой позиции. С биноклем Ртищев М.И.
г. Васильков. Киевская обл., 1-й Украинский фронт.
12.12.43 г. https://goskatalog.ru/portal/#/collections?id=21465259



немножко добавлю в тему.
До 1926 года тачанкой называлась любая подресоренная повозка на которую был установлен пулемет.
А в 1926 году была утверждена конно-пулеметная тачанка. которая в последствии выпускалась фабрично обозными заводам для нужд кавалерии красной армии.
Единственная сохранившаяся в стране подлинная тачанка образца 1926 года находится в Новочеркасском музее истории Донского казачества.
Для ноябрьского парада на Красной площади в 1967 году Сердобский
обозостроительный завод выпустил партию тачанок образца 1926 года по
оригинальным чертежам. Некоторые из них сохранились и попали в музеи, как например в Центральный музей вооруженных сил в Москве, где ее считают подлинной времен ВОВ.

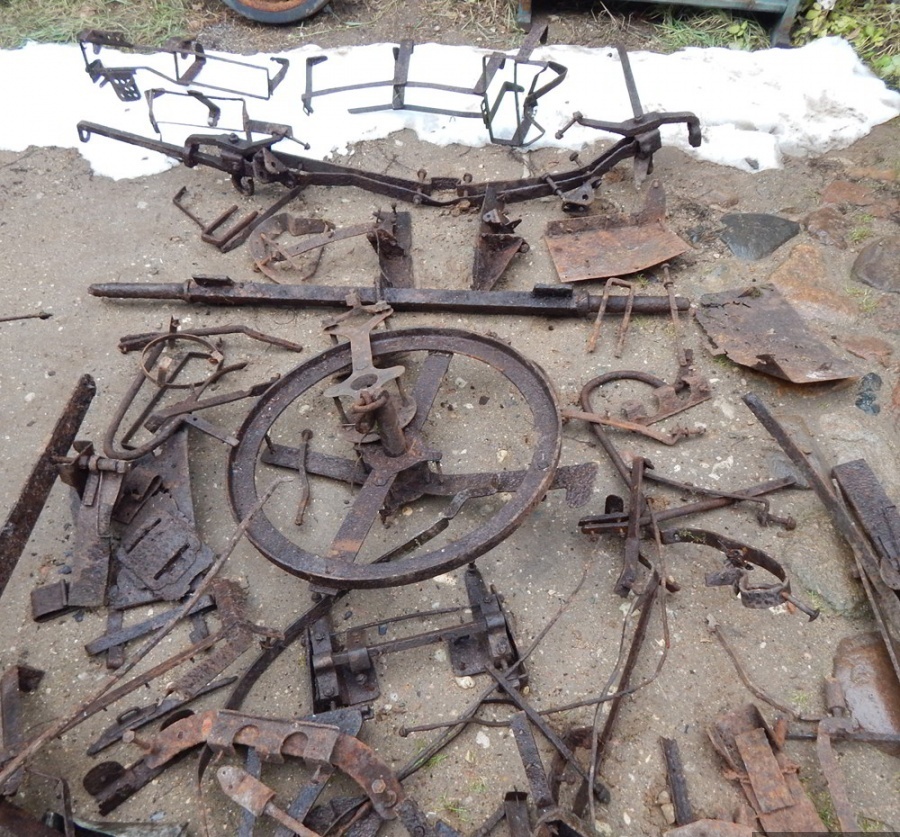

В СПБ в частном объединение Ленрезерв заканчиваются работы по восстановлению такой тачанки,тут сложно назвать что это в итоге. Но использовано полностью оригинальное железо , найденное на местах боев. Дерево естественно новодел.
Несколько фото.

Сообщения объединены, 16 июн 2020, время первого редактирования 16 июн 2020

И немного замечаний к тому тексту, с которого начинается эта тема
"В качестве вооружения тачанок использовался пулемет системы Максима, разработанный в 80-х гг. XIX века. В 1910 г. с некоторыми изменениями он начал выпускаться в России. с 1907 Опорная тренога, на которую опирался пулемет, была заменена существовали и колесный станок и тренога станком на двух небольших колесах. Скорострельность пулемета достигала 250 выстрелов в минуту. Когда российскому императору Николаю II доложили о появлении нового образца скорострельного стрелкового оружия, он сказал: «Да где мы возьмем такое количество патронов». Тем не менее выпуск пулеметов в России был организован на оружейных заводах в Туле, Ижевске и Воткинске. Только в Туле до ВОВ Было построено несколько патронных заводов в Петербурге, Луганске и Симбирске. К началу Первой мировой войны оснащенность Российской армии пулеметами составляла около 60 шт. на дивизию, в германской — 600 шт., во французской — более 600 шт. В 1919 г. в период гражданской войны в России было изготовлено 6000 пулеметов, свыше одного млн. винтовок и 357 млн. патронов.

Кавалерийская дивизия при полном штате имела около 8000 красноармейцев и 64 станковых пулемета. Можно предположить, что часть из них числом до 25—30 располагалась на тачанках. На тачанках времен гражданской войны могли разместиться кроме основной еще четыре пулеметных коробки с патронами. На тачанках послевоенного выпуска перевозилось уже восемь коробок. Некоторая часть тачанок предназначалась для борьбы с вражескими самолетами и была оборудована устройством для зенитного пулемета «Максим» с патронной коробкой, вмещавшей 500 выстрелов." только 250

Сообщения объединены, 16 июн 2020

Что касается последнего утверждения неизвестного автора то вероятно он имел ввиду. что когда разрабатывались комплексные зенитные пулеметные установки - сдвоенная. строенная, счетверенная то первоначально их все предполагалось установить на повозку с конной тягой.
Но 31 мая 1929 года ВСНХ СССР и американская фирма Ford Motor
Company заключили соглашение о технической помощи по организации и
налаживанию массового производства легковых и грузовых автомобилей.
Основой производственной программы были выбраны легковая модель Ford-
A и грузовая Ford-АА. Нижегородский автомобильный завод (НАЗ) вступил
в строй 1 января 1932 и в этом же году с его конвейера сошёл первый 1,5-
тонный грузовик(полуторка). И необходимость в повозках исчезла.
Мне попадался только один снимок экспериментальной спаренной установки на тачанке обр 1926 года.

там действительно применен ящик на 500 патронов. Но установка не была принята на вооружение и вероятно существовала в единственном экземпляре

Сообщения объединены, 16 июн 2020

Основным недостатком использования тачанки обр.1926 года для
стрельбы по самолетам противника было то, что стрельбу можно было вести
только в направлении назад от тачанки с рассеиванием в стороны, которое
позволял давать станок Соколова. Поэтому в момент стрельбы тачанку было
необходимо развернуть задней стороной в сторону цели.
Для ведения стрельбы по самолетам необходимо было поднять вверх раму
крепления вместе с пулеметом и закрепить ее на упорах. Стол пулеметного
станка переводился в крайнее заднее положение и отсоединялся механизм
тонкой наводки от тела пулемета. Наводчик для стрельбы вставал на колени
на дно тачанки.

Сообщения объединены, 16 июн 2020

Сообщения объединены, 16 июн 2020

но скоро стало понятно , что эффективность стрельбы по самолетам практически нулевая. Задание на разработку приспособления для стрельбы по воздушным целям выдавалось на основе боевого опыта советско-польской войны 1920х когда удавалось поразить медленно летящие вражеские самолеты. но за 10 лет увеличилась скорость и маневренность самолетов. время их прохождения в районе зенитной пулеметной установки исчислялось несколькими секундами. И стрельбу с тачанок по самолетам признали бесполезной

Сообщения объединены, 16 июн 2020

После принятия на вооружение зенитной треноги обр.1928 года,
было предложено снабдить тачанки данной установкой, для чего на
тачанках сзади дополнительно устанавливались крепления для перевозки
треноги в сложенном состоянии, а под сидением закреплялся вертлюг
треноги. Для зенитной стрельбы тело пулемета снималось с закрепленного на
тачанке станка и устанавливалось на земле на треногу

Сообщения объединены, 16 июн 2020

Когда на вооружение РККА в начале 30х годов стали поступать
автомобили, необходимое количество боевых тачанок в стрелковых частях
стало сокращаться. Большинство из них переоборудовалось для перевозки
имеющихся по штату пулеметов с имуществом.
Появляется термин «Стрелковая пулеметная тачанка», которая
предназначена для перевозки:
1) двух пулеметов Максима на станке Соколова,
2) запаса патронов и
3) пулеметного имущества.
Поставленные на тачанку пулеметы дают возможность вести с нее стрельбу
только по наземным целям в направлении, противоположном движению
тачанки

.



1944 год
