Собираем ЗИС-5 из лесных деталей

Тема в разделе "Реставрация техники", создана пользователем Region-73, 20 июл 2018.

  1. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64
    Спасибо большое, друзья. Отпишусь в личку всем, выберусь только из мастерской ;)

    STEH нравится это.
  2. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64
    Задняя часть рамы готова. Еще буквально десятка три заклепок и будет совсем хорошо :)
    Вопрос сразу, может быть есть у кого-то на буксирный крюк (он есть, спасибо большое Valdis) тяга, которая идет до рессоры фаркопа? Ничем не примечательная Т-образная железка, но очень нужна. Нужны кронштейны под передние круглые крылья. Кардан.


    Последнее редактирование модератором: 10 июн 2019
    Spirit, Юлиа, Zinger и 9 другим нравится это.
  3. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64
    Немного расскажу о технологии заклепки. Сделали специальную оправку. Начала большим сверлом в торце прутка сделали углубление, а затем шариком наждачным на дрели долго и нудно доводили форму до полусферы. Можно было бы и на токарном станке сделать, но токарь из меня так себе. Не получилось в общем. Так что быстрее было сделать практически вручную [​IMG]

    Внутрь рамы закладывали брусок, под низ ставили стремянку, недостаток толщины бруска компенсировали дополнительными листами железа. Главное в этом не переборщить с толщиной подкладок, но при этом обеспечить жесткую фиксацию заклепки. Если будет слабина, то заклепка уйдет вниз и нужно будет ее срезать, а если переборщить, то лонжерон раскроется и появится щель между деталями.

    Детали фиксировали болтами м8. Стягивали их для обеспечения фиксации элементов и постепенно заменяли болты на заклепки. Длину заклепок подбирали по месту. Изначально они были длинноватые и мы отрезали верхушку. Оставляли примерно 1-1,2 диаметра. Грели пропаном с кислородом, раму закрывали маской металлической с отверстием под заклепку. Заклепку делали в два прохода. Сначала расклепывали, а на второй проход, пока заклепка горячая, формировали красивую шляпку. Работать сподручнее вдвоем, на горелке должен быть отдельный человек. Он греет и держит защитную маску.

    IMG_20190615_130426.jpg.20ca08dafa6785055d27e1a8c465c6d2.jpg IMG_20190615_131729.jpg.87dfb1281f71f8cee0904ba866df9c6b.jpg IMG_20190615_131556.jpg.e25f5ca5cf529f4942727de8a197fce7.jpg

    Всем удачи, надеюсь наш опыт пригодится [​IMG]

    Последнее редактирование модератором: 17 июн 2019
    Spirit, Zinger, Юлиа и 15 другим нравится это.
  4. Offline

    caster-troy Новобранец

    Регистрация:
    26 янв 2017
    Сообщения:
    9
    Спасибо SB:
    35
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Туризм

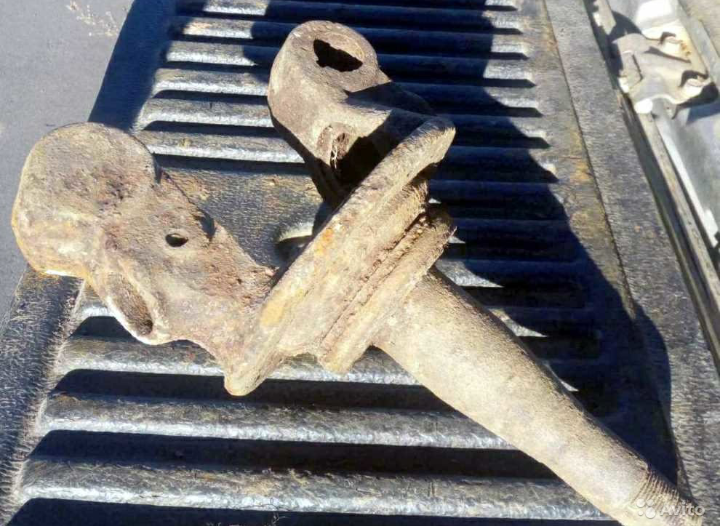

    Кулак и колодка не нать?



    Последнее редактирование модератором: 5 июл 2019
  5. Offline

    caster-troy Новобранец

    Регистрация:
    26 янв 2017
    Сообщения:
    9
    Спасибо SB:
    35
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Москва
    Интересы:
    Туризм

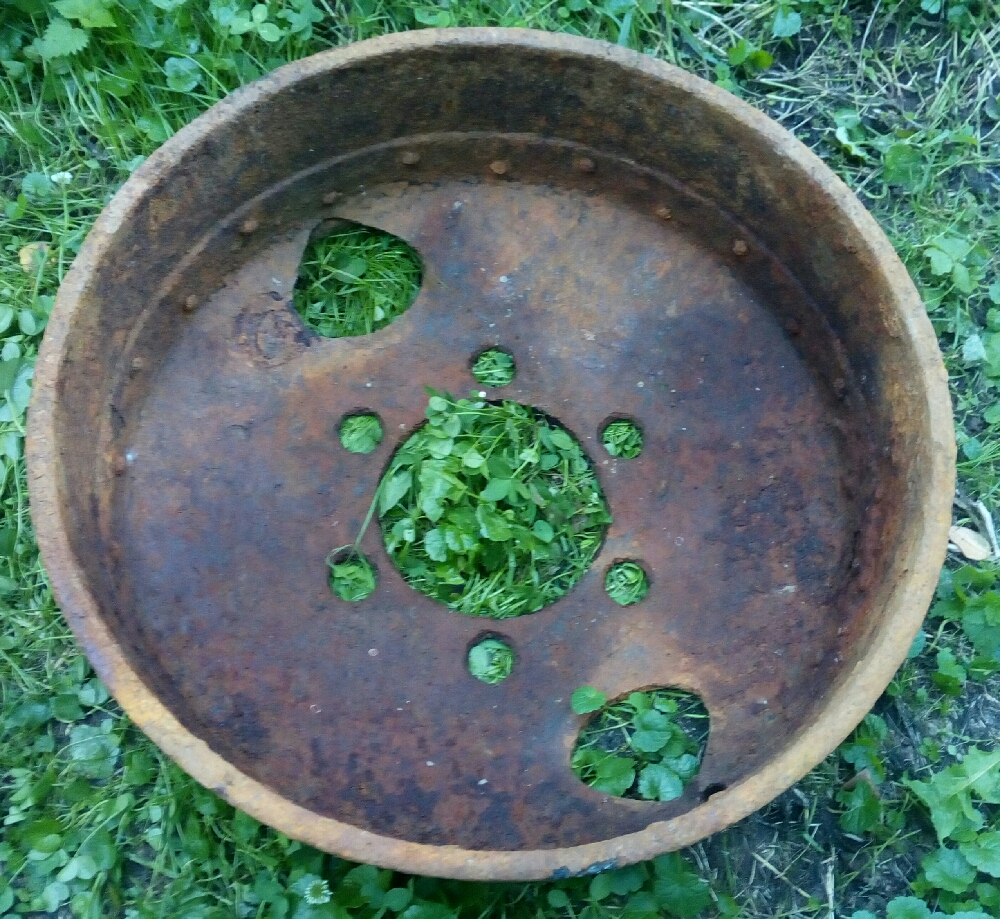

    Диск и ещё одна колодочка появились)

  6. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64
    Закончили раму. Спасибо за помощь деталями!

    IMG_20190707_140542.jpg IMG_20190629_090755.jpg

    Последнее редактирование модератором: 31 июл 2019
    Spirit, Юлиа, Zinger и 16 другим нравится это.
  7. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64
    Вот и случилось то, о чем так долго говорили большевики :) Мы поставили на место самую тяжелую часть этой машины. Хотя… мотор с коробкой будет побольше весом, но это новые горизонты к которым мы будем стремиться еще только. Все метизы прошли гальванику, рессоры отпескоструены и окрашены. В общем просто новая машина.

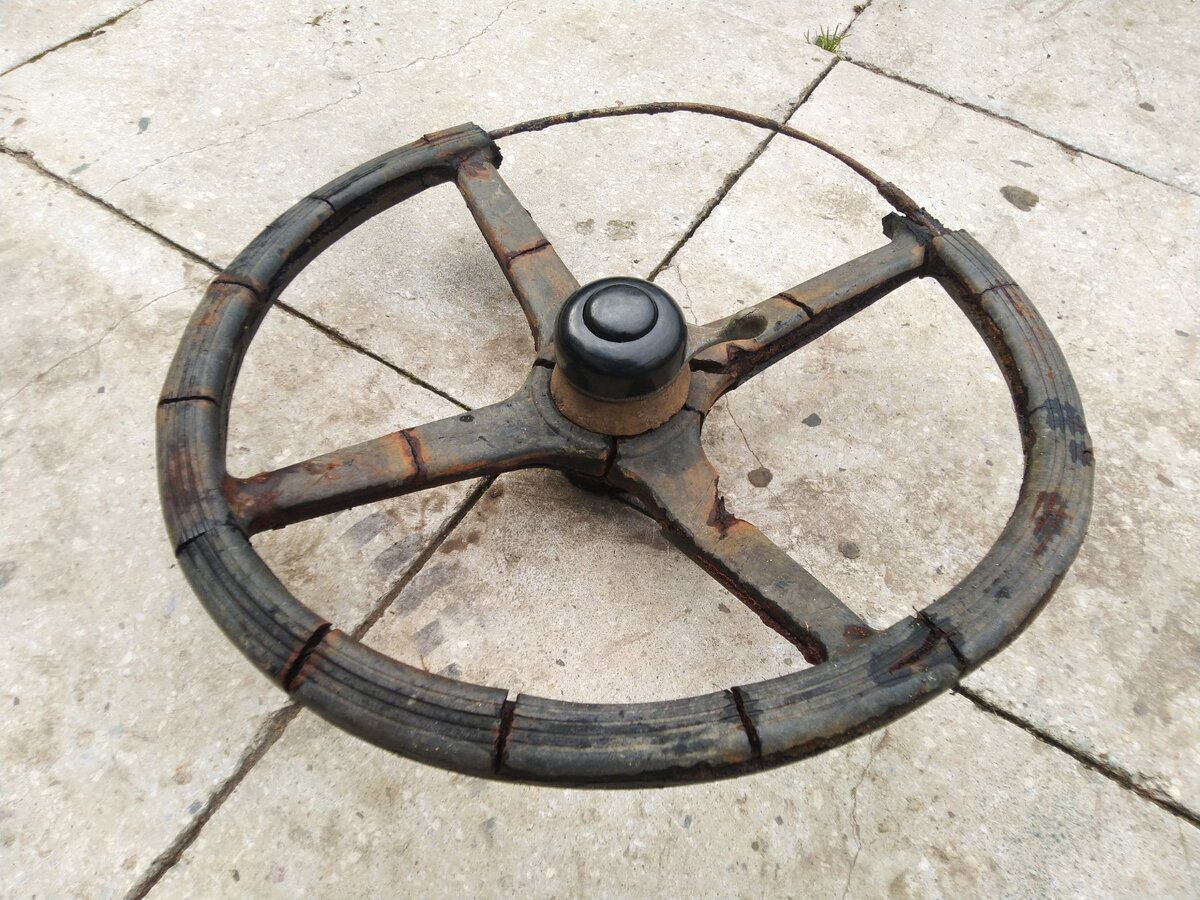

    Ну и вишенка на торт- оригинальный руль :)

    IMG_20191005_171644.jpg IMG_20191006_171746.jpg IMG_20191005_125302.jpg

    Последние данные обновления репутации:
    Андрей Бутерман: 1 пункт (Класс.) 30 окт 2019
    Последнее редактирование модератором: 30 окт 2019
    Spirit, Валёс, Юлиа и 21 другим нравится это.
  8. Offline

    zhulkov Завсегдатай SB

    Регистрация:
    13 ноя 2012
    Сообщения:
    3.788
    Спасибо SB:
    14.356
    Отзывы:
    426
    Страна:
    Russian Federation
    Из:
    Подмосковье
    Имя:
    Андрей
    Интересы:
    Униформа
    Уважаю Вашу работу!Это огромный труд.
    Ну а по поводу клёпки,расскажу свои детские воспоминания.Я родился и жил, до того как уехал в учиться в институт, в посёлке "Сельхозтехника".Наша "Сельхозтехника" занималась полным ремонтом автомобилей "ЗИЛ".Как и положено,там клепались и рамы к машине.Так там грелись заклёпки отдельно в специальной муфельной печи.А потом разогретую заклёпку вставляли в отверстие и уже пневмомолотком расклёпывали.До сих пор я точно определю этот звук на слух,пусть со временем уже одно ухо и не слышит..
    А когда разбирались рамы,заклёпки просто срубались.Так мы этими головками из рогаток стреляли.Т;)
    Правда это нужно было иметь очень мощную рогатку,уж больно они тяжёлые ,эти головки.:m0400.gif:

  9. Offline

    Valdis Завсегдатай SB

    Регистрация:
    5 ноя 2014
    Сообщения:
    1.735
    Спасибо SB:
    5.873
    Отзывы:
    103
    Страна:
    Russian Federation
    Из:
    Южный фас
    Интересы:
    Алкоголизм
    Пескоструй у вас кустарный или заводской?Как гальванируете детали?

    barukanec77 и Юниор нравится это.
  10. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64
    С заклепками да, в условиях завода так и делали. В домашних условиях это гораздо сложнее, т.к. специальный пневмомолоток нужен. Пока вставляешь, пока поджимаешь... заклепка остынет. Так что обходились тепловым экраном, а потом и вовсе начали греть ТИГом.
    Песочка обычная, отвозим знакомым ребятам. У них компрессор стоит. Гальваника вот заводская.
    Вот та самая маркировка даты на руле.


    Последнее редактирование модератором: 30 окт 2019
    Spirit, Юлиа, Zinger и 8 другим нравится это.
  11. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64
    Изготовили новые подножки. Получилось, нам кажется, неплохо. Металл по чертежу толстый и добротный. В этой машине все сделано очень основательно.

    Последние данные обновления репутации:
    PaulZibert: 1 пункт (Так держать!) 30 окт 2019
    Последнее редактирование модератором: 30 окт 2019
    Spirit, Юлиа, Zinger и 17 другим нравится это.
  12. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64

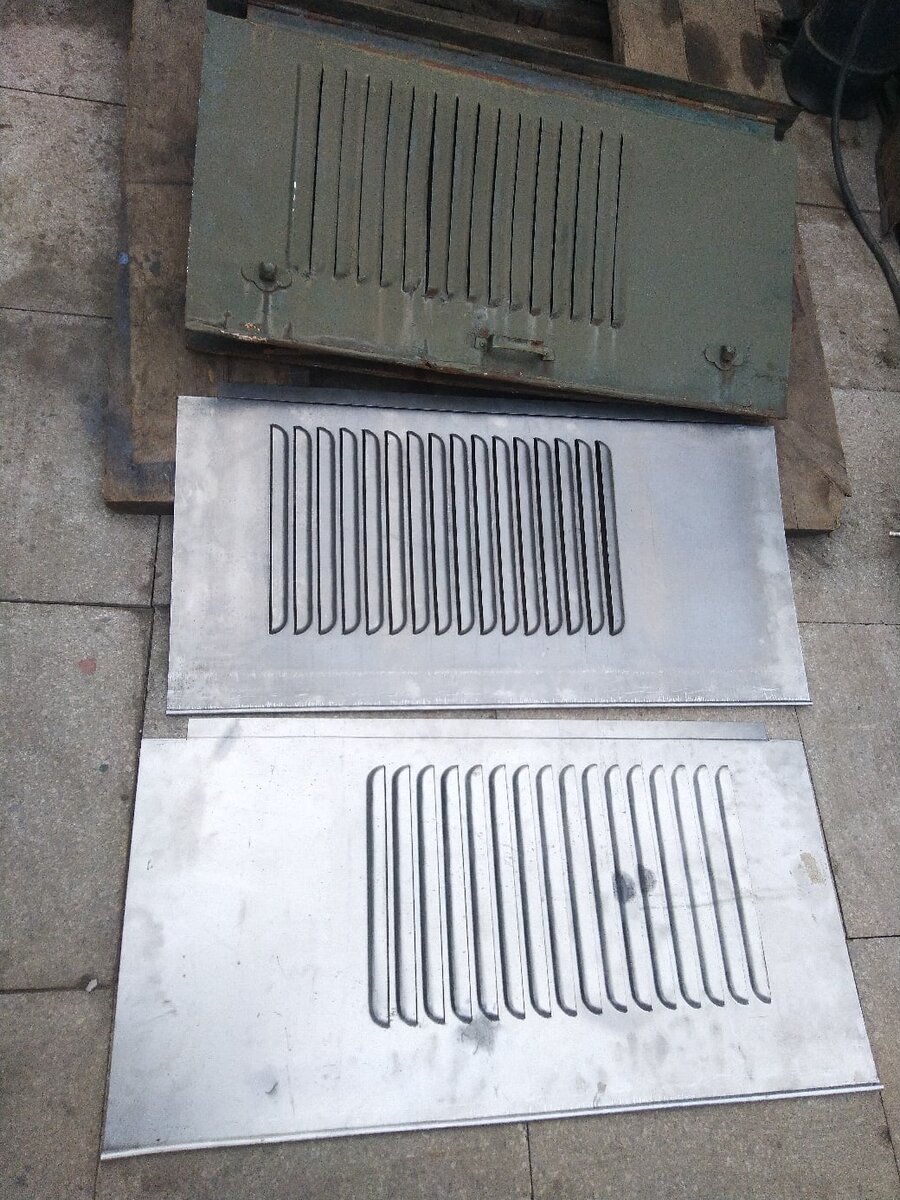

    Готовы створки капота ЗИС-5. Теперь нужно изготовить верхнюю часть и можно будет собирать.

    Последнее редактирование модератором: 16 янв 2020
    Spirit, Khron, Юлиа и 14 другим нравится это.
  13. Offline

    Сергей М Фельдфебель

    Регистрация:
    19 фев 2015
    Сообщения:
    67
    Спасибо SB:
    175
    Отзывы:
    3
    Страна:
    Belarus
    Из:
    Минск
    Интересы:
    Газ-АА (42), Газ-67Б, Газ-64, СТЗ-5
    Просто титанический труд! и как всегда на ОТЛИЧНО!

  14. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64

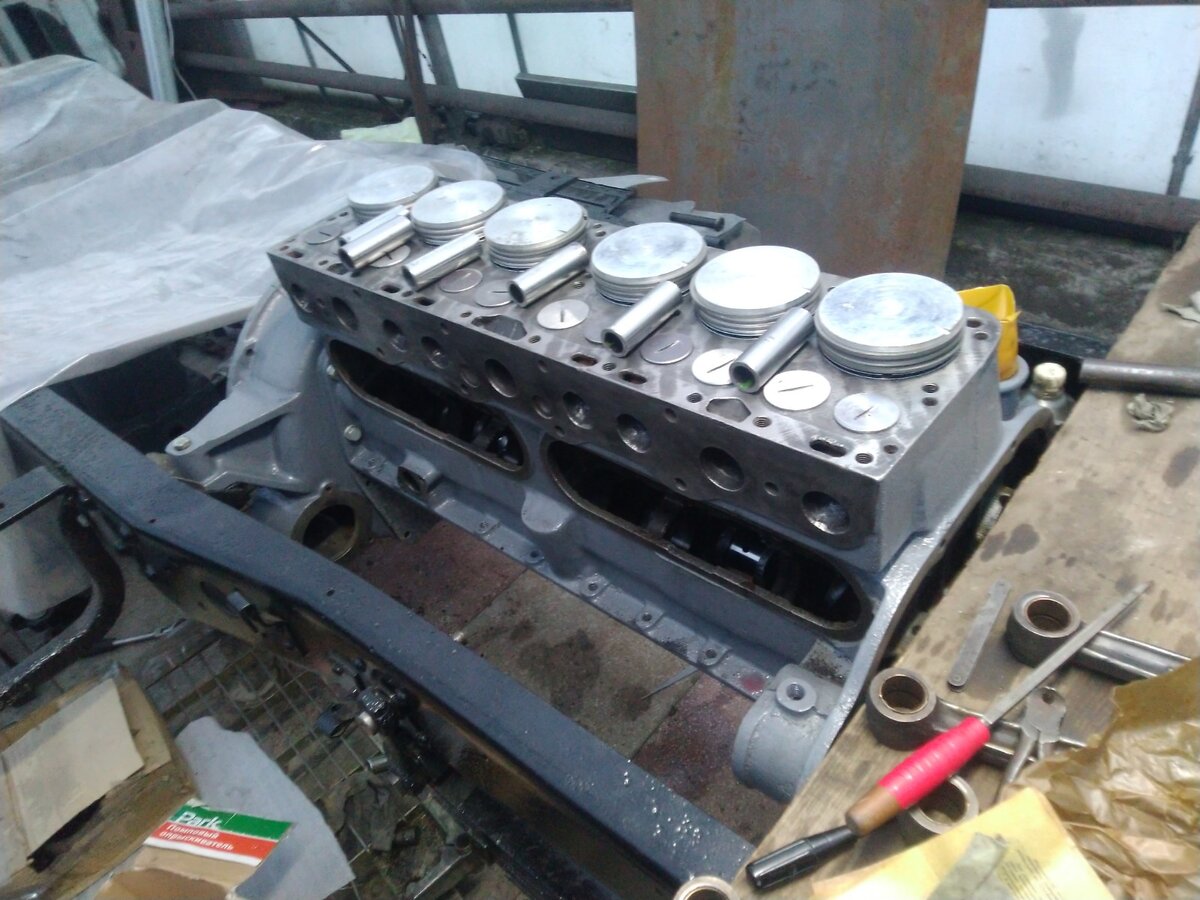

    Самое сложное и самое интеесное сейчас у нас- это восстановление мотора. Ох и намучились же мы...
    IMG_20200202_123402.jpg IMG_20200209_174303.jpg

    Последнее редактирование модератором: 12 фев 2020
    Plekhanoff_K, Spirit, Khron и 24 другим нравится это.
  15. Offline

    Irvin Завсегдатай SB

    Регистрация:
    14 сен 2016
    Сообщения:
    781
    Спасибо SB:
    1.227
    Отзывы:
    9
    Страна:
    Russian Federation
    Из:
    Сибирская губерния
    Интересы:
    Военная археология, поиск солдат
    Титанический труд !!! Мой вам респект и уважуха !!! Буду следить за темой...)

    Zinger, Юниор, barukanec77 и ещё 1-му нравится это.
  16. Offline

    обер-мародер Завсегдатай SB

    Регистрация:
    27 дек 2012
    Сообщения:
    2.499
    Спасибо SB:
    9.539
    Отзывы:
    284
    Страна:
    Russian Federation
    Из:
    Челябинск
    Ребята, у меня только один вопрос - ОНО будет ездить своим ходом?

    Юлиа и Region-73 нравится это.
  17. Offline

    Region-73 Полковникъ

    Регистрация:
    20 июл 2018
    Сообщения:
    117
    Спасибо SB:
    894
    Отзывы:
    15
    Страна:
    Russian Federation
    Из:
    Димитровград
    Интересы:
    ЗИС-5 и БА-64

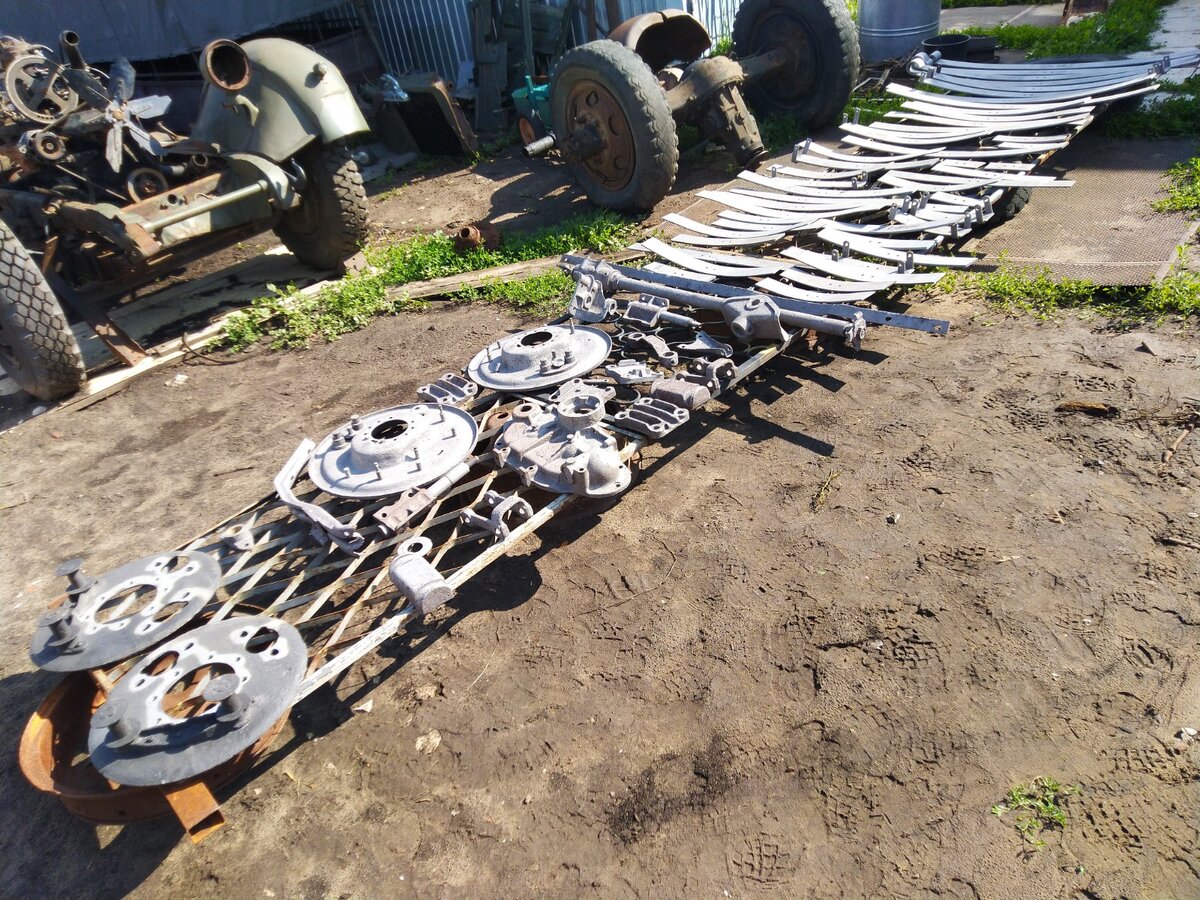

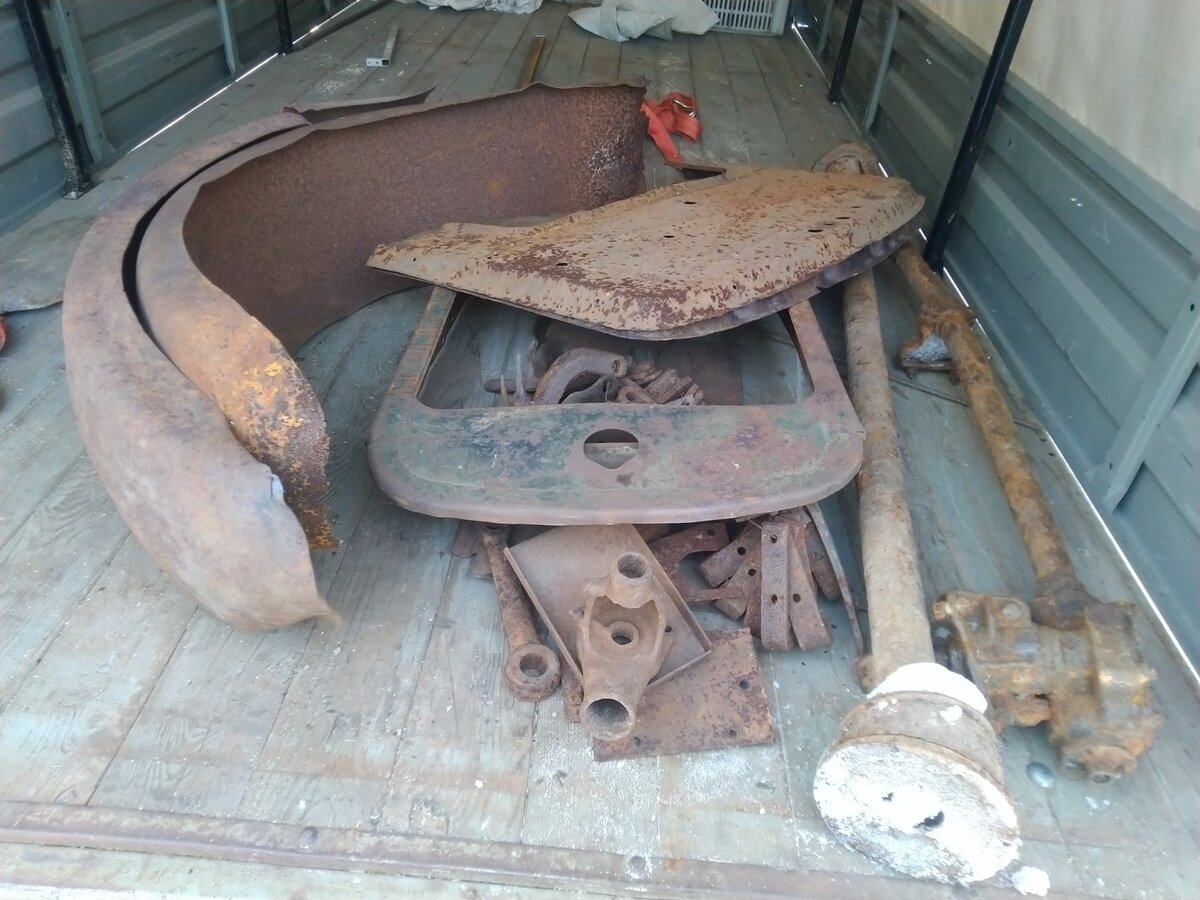

    Самим в это верится с большим трудом :) но так как шанс все же есть, то повезли железо на пескоструйку.


    Последнее редактирование модератором: 13 фев 2020
  18. Offline

    обер-мародер Завсегдатай SB

    Регистрация:
    27 дек 2012
    Сообщения:
    2.499
    Спасибо SB:
    9.539
    Отзывы:
    284
    Страна:
    Russian Federation
    Из:
    Челябинск
    Region-73, а вот я все время думаю - ведь есть такие люди, как вы.... которые из говна руками делают конфетку...вы вон ЗИС-5 собираете, Юниор, судя по его запросам, пытается собственный Т-34 на колеса ставить, прибалты вон целый бронетанковый батальон собирают с пулеметом... И сразу подспудный вопросик в голове - а нахрена вам это нужно???? Ведь что-то в башке у человека должно стукнуть, сидит он такой на стуле вечером, пьет кефир, и тут на тебе - пойду ЗИС-5 собирать из гнилого говна. Вот с чего такая мысль в голове должна родиться? Как к этому приходят люди?

  19. Offline

    jagd ☭☭☭☭☭☭☭

    Регистрация:
    16 янв 2009
    Сообщения:
    8.796
    Спасибо SB:
    6.252
    Отзывы:
    140
    Страна:
    Chile
    Из:
    mother russia
    Интересы:
    спиннинг
    возил такой с навесным - еле в машину загрузили - 320 кг вышел)))

  20. Offline

    обер-мародер Завсегдатай SB

    Регистрация:
    27 дек 2012
    Сообщения:
    2.499
    Спасибо SB:
    9.539
    Отзывы:
    284
    Страна:
    Russian Federation
    Из:
    Челябинск
    коллега, жму руку за Ларгус (а может и Дачия Логан МСВ )))) Такие дикие вещи только в нем и возить, сам то диваны то холодильники таскаю!

    jagd нравится это.
