Телефонные трубки от коммутатора? Год?

по мне капсюльная технология это прорыв в телефоностронии, ну и какая-то привязка ко времени. В этих трубках пока капсюлей не видно. Конечно технологии могли использоваться и параллельно во времени.



В сообщении Aminazin, под его словами /Дополнительно \ первое фото с двумя фрагментами трубок , где хорошо видно оба капсюля левый телефонный , правый микрофонный и оба прикручены винтиками к корпусу. У меня прекрасно видно диагональ монитора под 50 см. Микрофонный капсюль попробовать открутить отвёрткой может и вывалится и будет типа вашего. Вы свой покажите заодно с другой стороны если не затруднит.



Перечитайте определение слова капсюль. Это вы к нему привыкли за более чем столетнюю историю и покажите где капсюль в трубках, который представлен на моем фото, вы как телефонист видите, что столетний конструктивно не отличается от микрофонного капсюля конца 80 х. Где он на фото Aminazin?



Сообщения объединены, 12 фев 2023, время первого редактирования 12 фев 2023

На второй странице сообщений найдёте шесть фото трубок автора , первое с капсюлями. Удачи.



Совершенно верно.

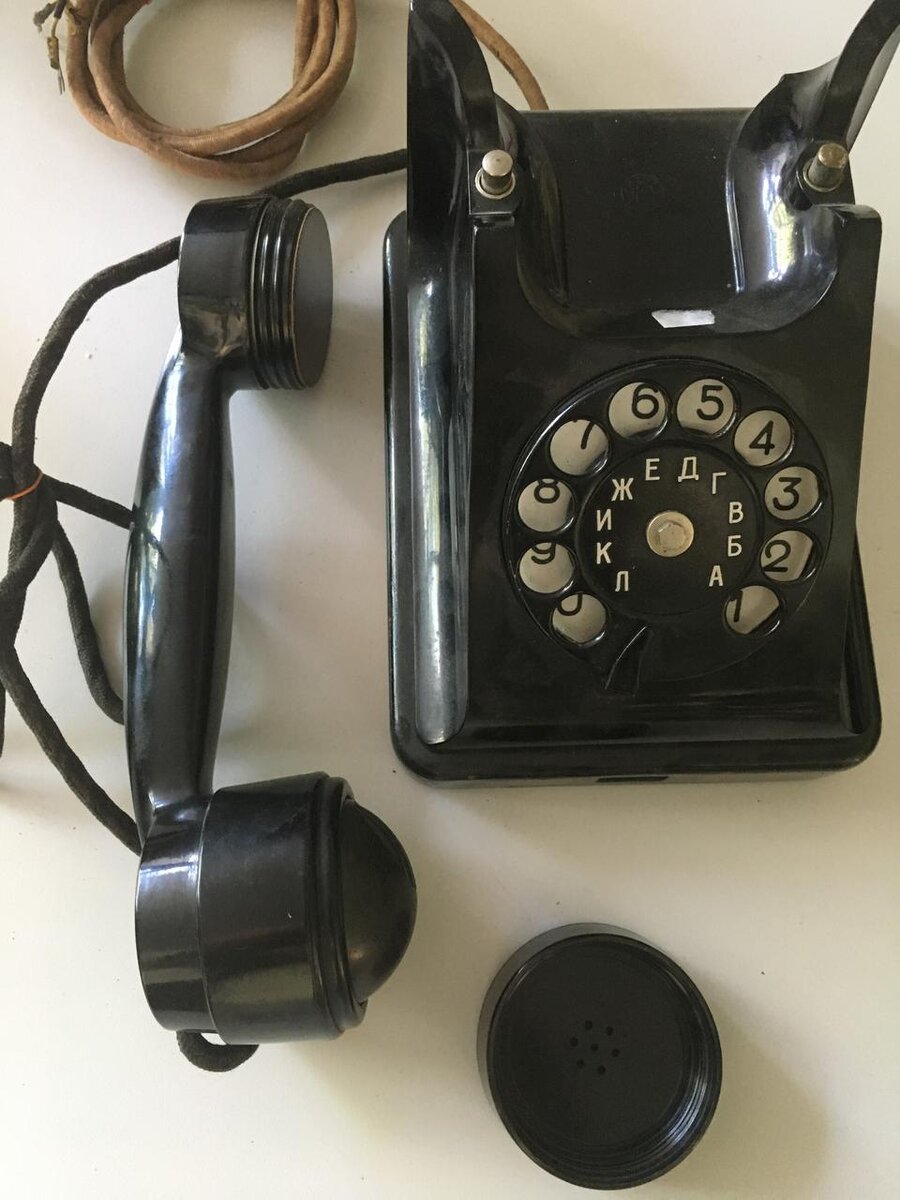

Вот прославленный телефон именовавшийся у нас БАГТА

На фото вариант с0 встроенным в трубку телефоном (в смысле излучатель звука), но одновременно существовали и использовались телефоны у которых микротелефонные трубки были полностью модульного типа.
Набитый глаз легко видит что при снятой крышке видна тонкая пластина мембраны удерживаемая силой притяжения постоянного магнита.
А в касюльно модели этой трубки видна крышка телефонного капсюля лежащая на горловине и болтающаяся на проводах микротелефонной трубки.
Капсюль обычно имел такой вид

Трубки для БАГТЫ отличались

Верхняя обычно имела встроенный телефонный капсюль, нижняя - сменный. Микрофоны в обоих случаях были съемные, встроенных микрофонов я не видел, хотя в нормативах читал о норме угольного порошка полагающегося на замену в микрофонах.
Помимо естественного развития в соответствии с капитализмом и Дарвиным, существовали различные национальные особенности - например, встроенный головной телефон нельзя украсть целиком, из него можно утянуть только мембрану, а вот микрофоны сделали модульно заменяемыми по требованию заказчиов - службы связи, потому что таскать телефоны на замену порошка приходилось целиком, и делать это часто, потому, что негерметично завинченный порошок быстро комковался насосав влажности из воздуха



Позволю себе заметить .
Телефон БАГТА имел телефонный капсюль универсальный в применении в других изделиях типа головных наушников. Мембрана и магниты в капсюле имели свой зазор для воспроизводства звука говорящего . Громкость регулировали проверяя покраску мембраны или чистили от грязи. Прижималась мембрана эбонитовой крышкой на резьбе.
Микрофонный капсюль внизу трубки капризная штука была , угольный порошок со временем спекался и терялось качество передачи , просто откручивали эбонитовую крышку и меняли на новый. Это я о периоде 1979-го.

Сообщения объединены, 12 фев 2023, время первого редактирования 12 фев 2023

Теперь по теме ,что такое телефонный , микрофонный капсюли знаем , частично отвечу автору на период бытования трубок методом сравнения. В период 1941 года на германских позициях поднимали фрагменты т.а . \телефонные аппараты\ микрофонные капсюли с угольным порошком съёмные , по архивным фото в период ВОВ и поставок по ленд-лизу из Америки и Англии т.а. типа БАГТА, трубки у автора темы изготовлены до середины 20 века.



не пойму, как это работает? но но на ауке лежит подобная трубка-звонок. Не то ,типа домофона! Но,тогда аппарат должен еще в доме подсоединен,



Сам вижу впервые, предположу из станционной фурнитуры . Откуда то ведь всплыло второе \чудо\

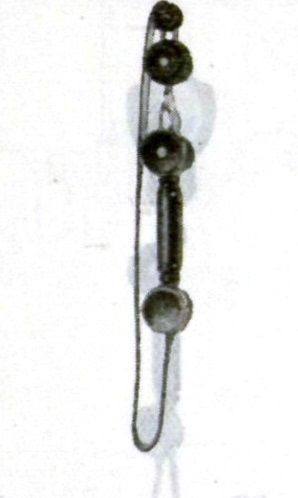

Комплект домофона Эриксоновского , 1930-е года

Сообщения объединены, 13 фев 2023, время первого редактирования 13 фев 2023

Сообщения объединены, 13 фев 2023

Кому интересно . изучайте описание на Шведском
там он написан как Комнатный гальванический телефон, односторонней связи на дальность до 300 метров с отдельной гальванической батареей. На принимающем аппарате звонок.

Сообщения объединены, 13 фев 2023

https://www.ericsson.com/4ac5cf/ass...roduct-catalogues/documents/b4.4_1934_183.pdf



А звоночек из комплекта скоммуниздили!



Со звонком был приемный аппарат




Почитайте с переводчиком внимательно описание, может разберетесь, По каким то логистическим сображениям в этой коробке два одинаковых устройства? или мне кажется. на одном видно кнопку, на другом не пойму.
Были варианты соединения нескольких трубок вызывных с одной приемной

По цене сложно сказать, где то 3-5 т просят за телефонную трубку, эта домофонная с двумя проводам, на телефон ее не поставишь, и на запчасти тоже не нужна.



Ключевое слово - ОДНОСТОРОННЕЙ связи. Тот кто имел кнопку, мог послать вызов. А тот который без кнопки нет, на шведской схеме так и нарисовано.



если на второй трубке нет тангенты , мне по фото не понять, тогда это комплект а звонок вполне мог быть отдельным устройством



Разве это не звонок, с крючком для принимающей трубки? Он и лежит возле принимающей. В комплекте нет только батарей, а так, почти вся схема в сборе)



Учитывая размеры звонков того времени на фото всего лишь красивый декоративный крючок
плюс в комплекте нет розеток



Время изготовления, так понял ещё не выяснили, так какого времени размеры вы учитываете?

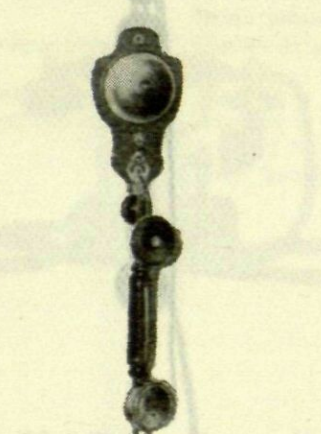

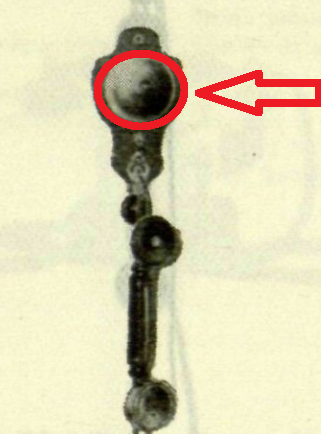

На приведенной выше картинке звонок не намного больше, если убрать декоративную подложку (или как там оно называется))



Я в детстве нормально наигрался со звонками, Для звонка не характерен цвет, не характерна форма, нет крепежа чашки. Плюс звонок отключается снятием трубки, а проводочек ни к одному крючку на представленных фото не прикручен



Парни,на эти вотросы-звонок,не звонок -быстрее ТС,наверное должен сказать. А то еще долго ,будем свои версии говорить. Хотя,надо было все в самом начале показать.



Так раскрутите и покажите. чего гадать, Кроме Эриксона были другие фирмы которые копировали его изделия. А год не раньше 1930, вещь на любителя

Сообщения объединены, 13 фев 2023, время первого редактирования 13 фев 2023

а на детали с кнопкой нет отверстий для вилки трубки. фоток дофига а этот момент не виден



Я б давно раскрутил если б он у меня был
STEH прав, крепеж чашки должен быть. Выходит нет звонка.
