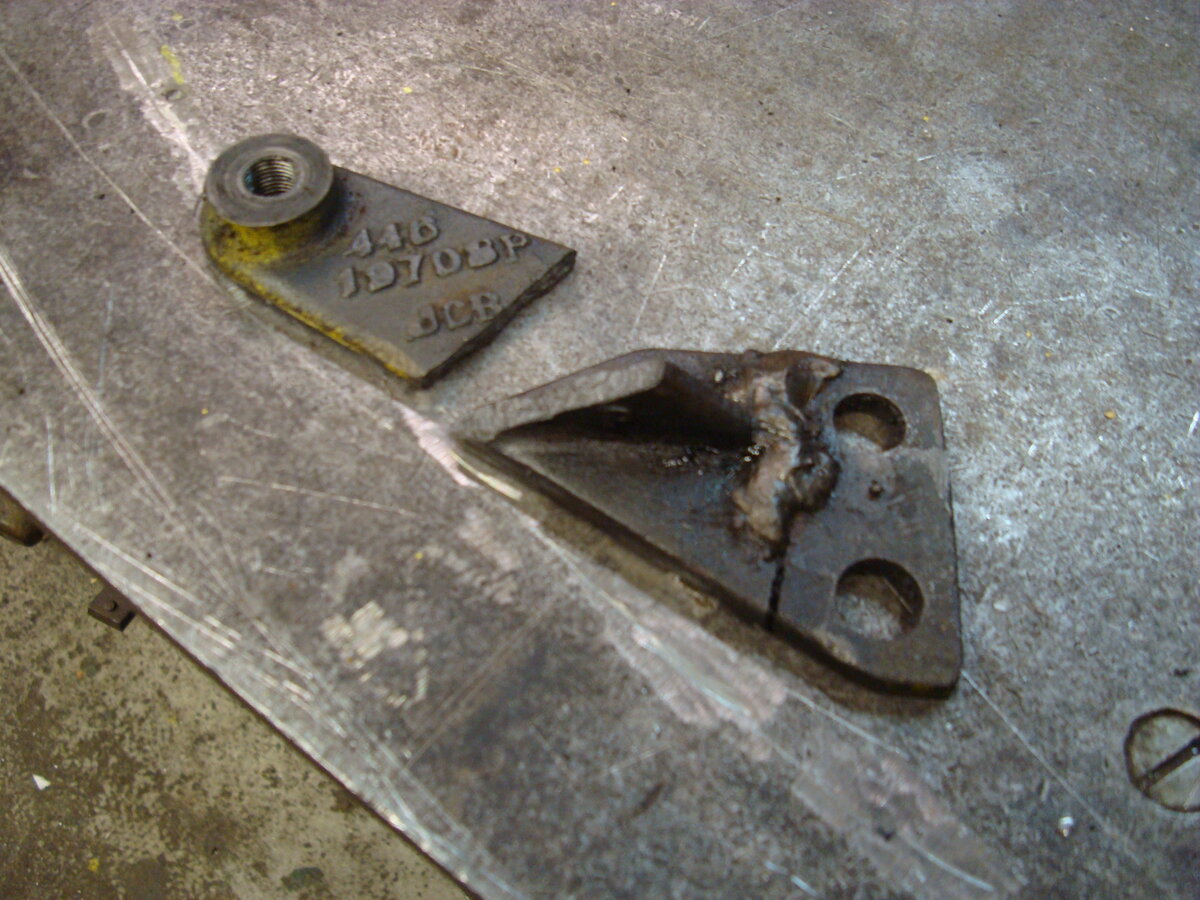

    При снятии агрегата ходовой сломали маленький кронштейн.Было досадно,но сняв его стало ясно что не мы первые...

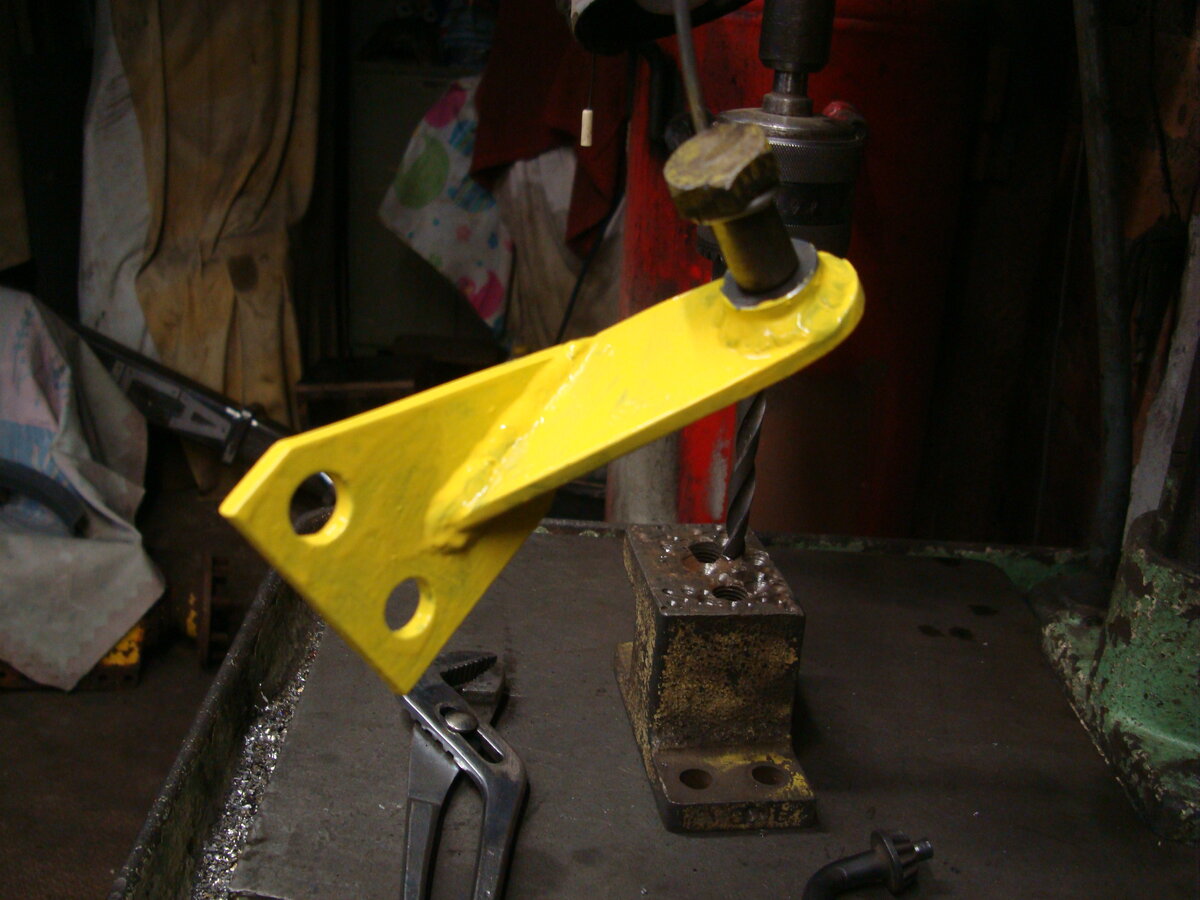

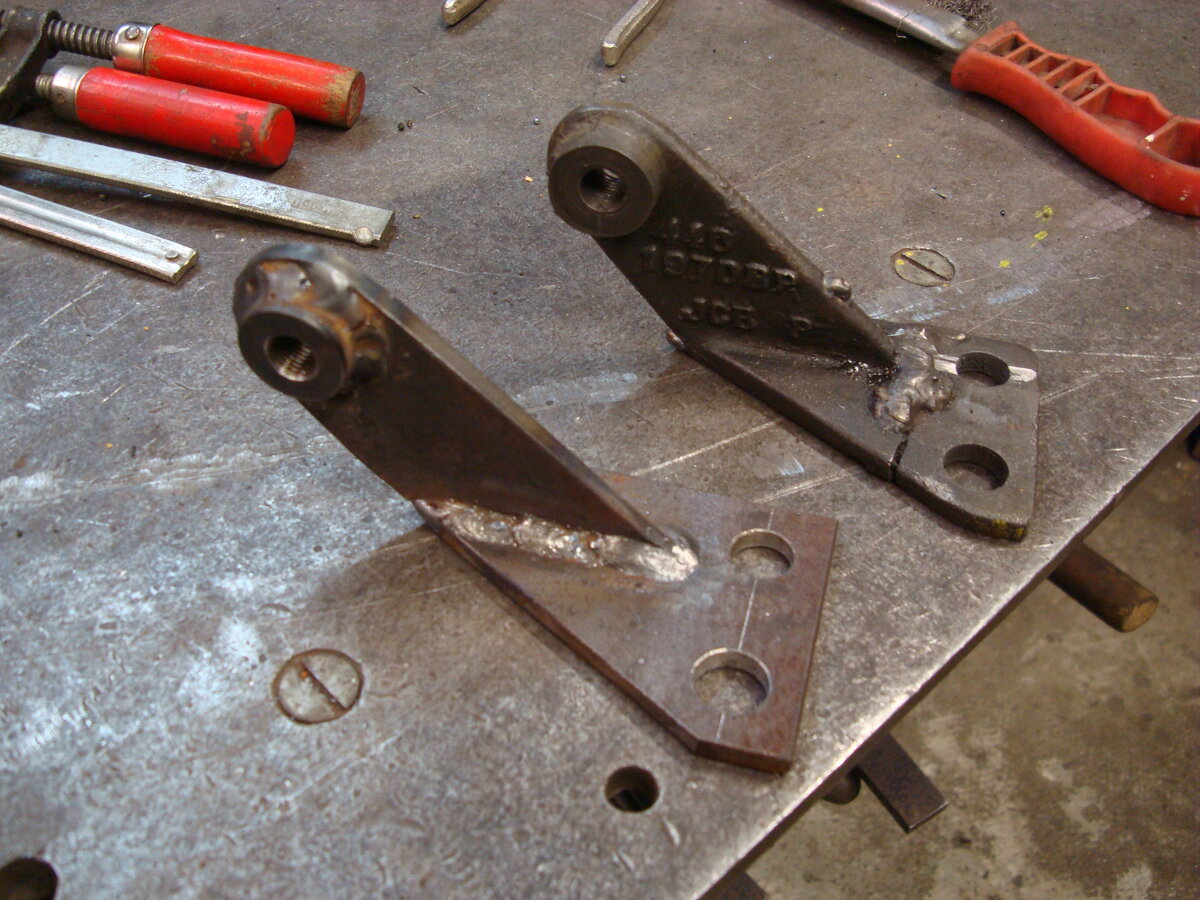

    Не было ни какого смысла возиться ремонтом чугунного кронштейна - было проще сделать новый стальной.

    DSC00538.JPG DSC00539.JPG DSC00540.JPG DSC00541.JPG

    likes_user1_user2_user3_and_x_others_like_this
  2. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    JSB...
    всё что ставилось на стол сегодня руками не поднять...
    Таль то же пришлось сменить - старенькая хоть и справлялась с трудом,но уж слишком было велико усилие на цепи подъёма - висел всем весом,а это крайне неудобно.

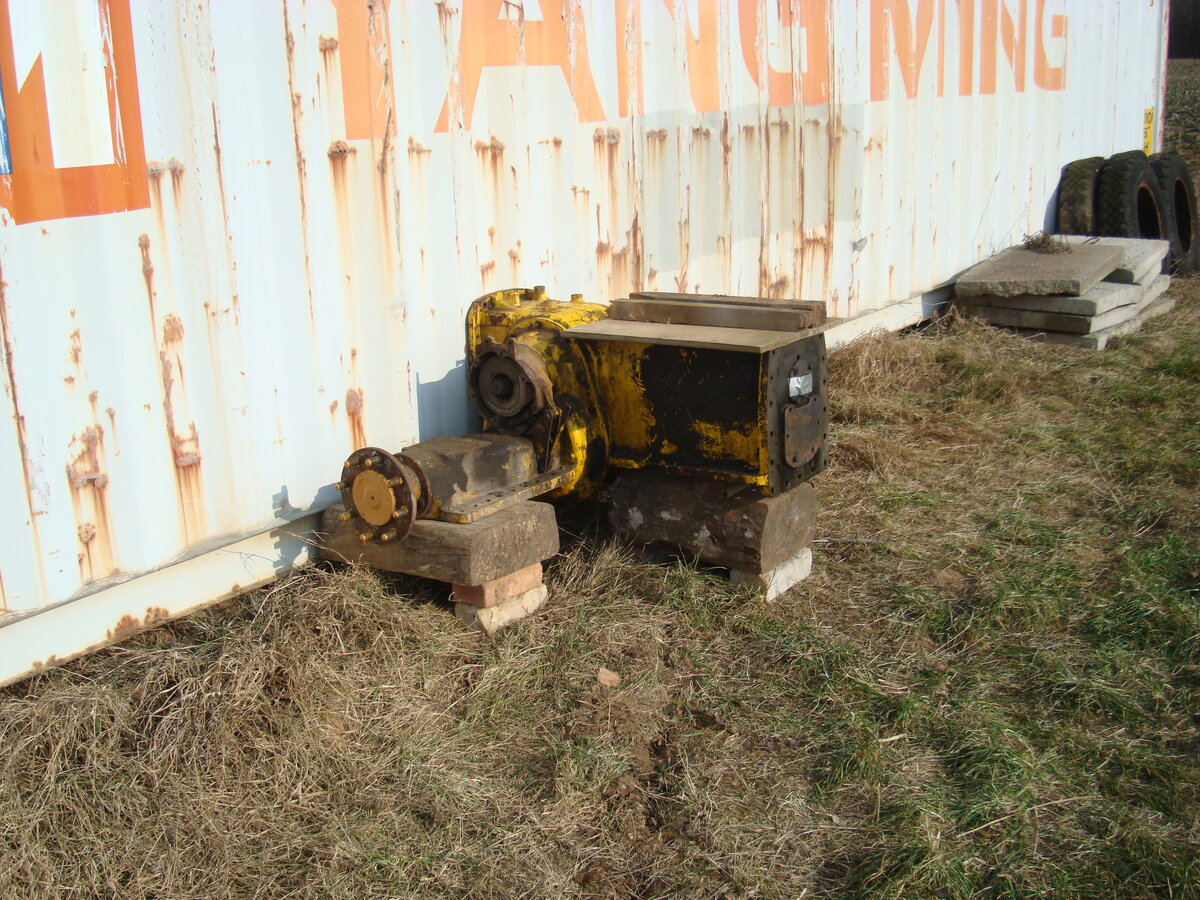

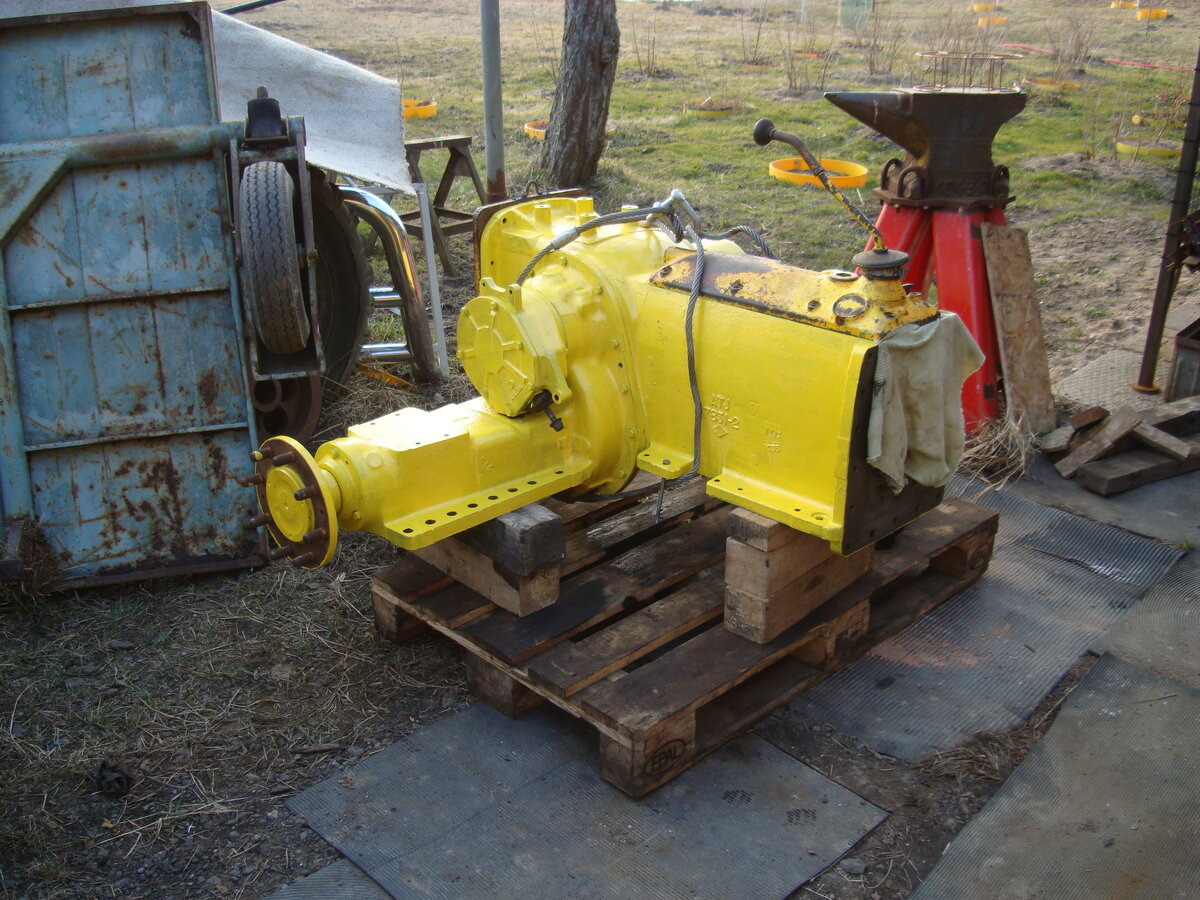

    Ходовой агрегат получил из Англии.В одном агрегате всё - и ведущий мост с бортовыми редукторами,и КПП,и тормоза.Вес примерно пол тонны...В моём накрылась пара главной передачи.Что шумело и гремело изначально,но только вскрытие установило окончательный диагноз...
    Была возможность сделать главную пару на заказ.Но я предпочёл поискать оригинальную.
    Пару не нашёл - нет уже таких запчастей.Зато обнаружился ходовой агрегат в сборе.При чём как я вижу его содержимое вблизи - в идеальном состоянии.Цена за полтоны чугуна и стали была такая же как и за главную пару если бы её удалось найти.Продавец был очень ответственный и агрегат был не только вымыт,но и были проведены все необходимые регулировки.Даже тормоза установил новые!
    Для транспортировки агрегат был разделён на три части(без нарушения каких либо регулировок)упакован и уложен на поддон.

    Мне собственно оставалось эти части свинтить вместе изготовив новые прокладки.Чем я и занимался сегодня. DSC00543.JPG DSC00544.JPG DSC00545.JPG DSC00546.JPG DSC00547.JPG

    likes_user1_user2_user3_and_x_others_like_this
  3. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    JSB...
    Планов было громадьё!Вчера до полуночи красили агрегат,планировали установить на место...
    Но успели лишь переместить старый.Прицепчику от "Трабант" это не очень понравилось.Но это самый низенький из имеющихся в наличии.(зато обул его в новенькую резину с грузоподъёмностью в 265 кг каждая...)Отмыли "Кершером" пространство под установку в экскаваторе.Да новый агрегат выкатили на улицу под перегрузку...

    DSC00549.JPG DSC00550.JPG DSC00551.JPG DSC00552.JPG

    likes_user1_user2_user3_and_x_others_like_this
  4. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    JSB...

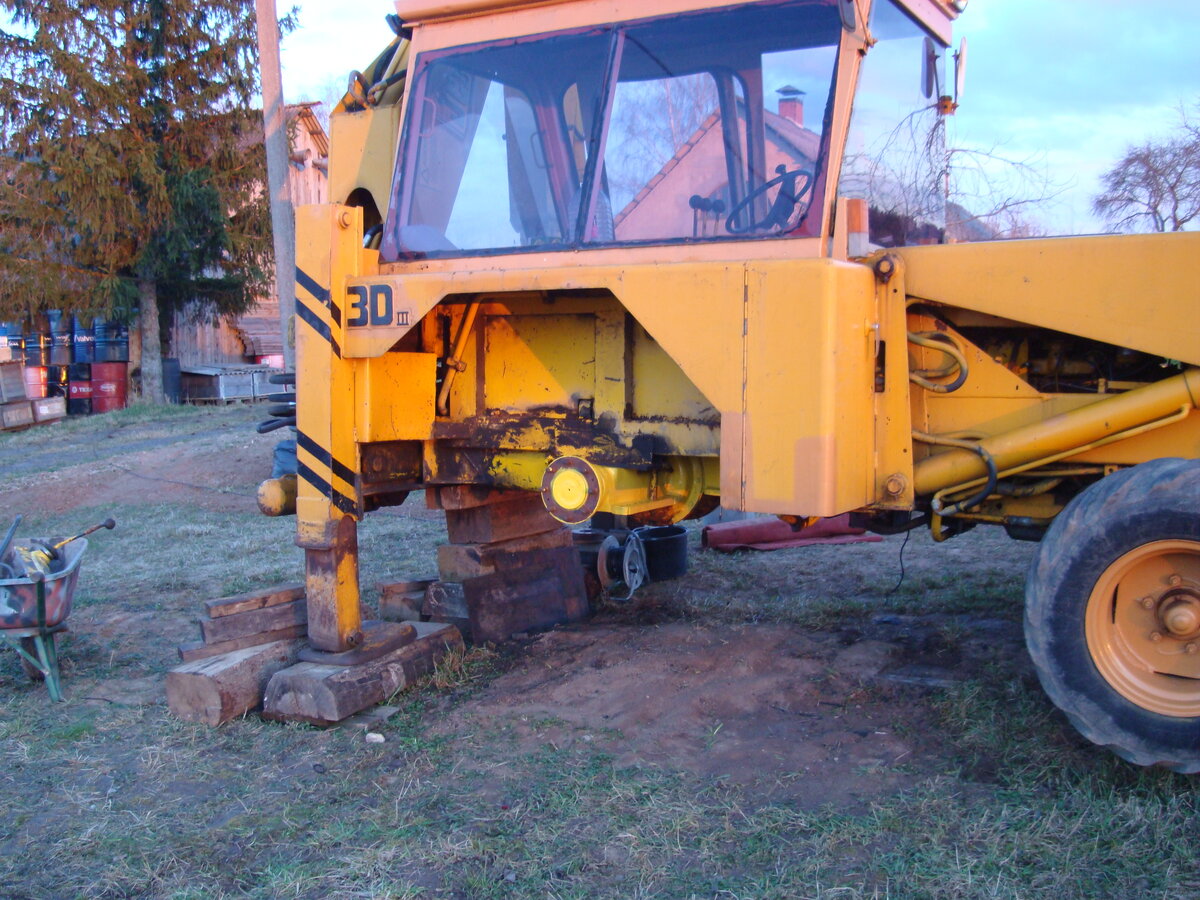

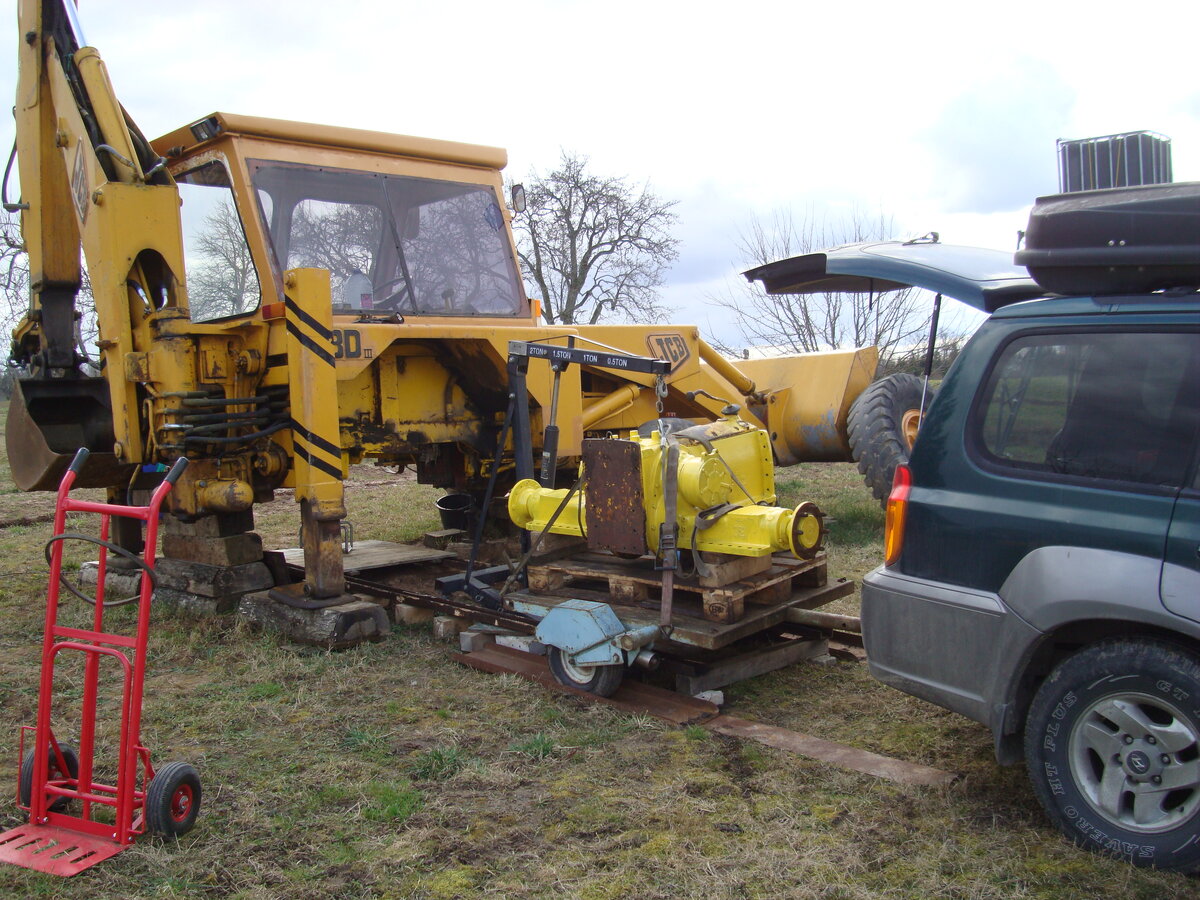

    В эти длинные выходные удалось установить ходовой агрегат.
    Подкатили на Трабантовском прицепчике по "гуся"

    DSC00553.JPG DSC00554.JPG

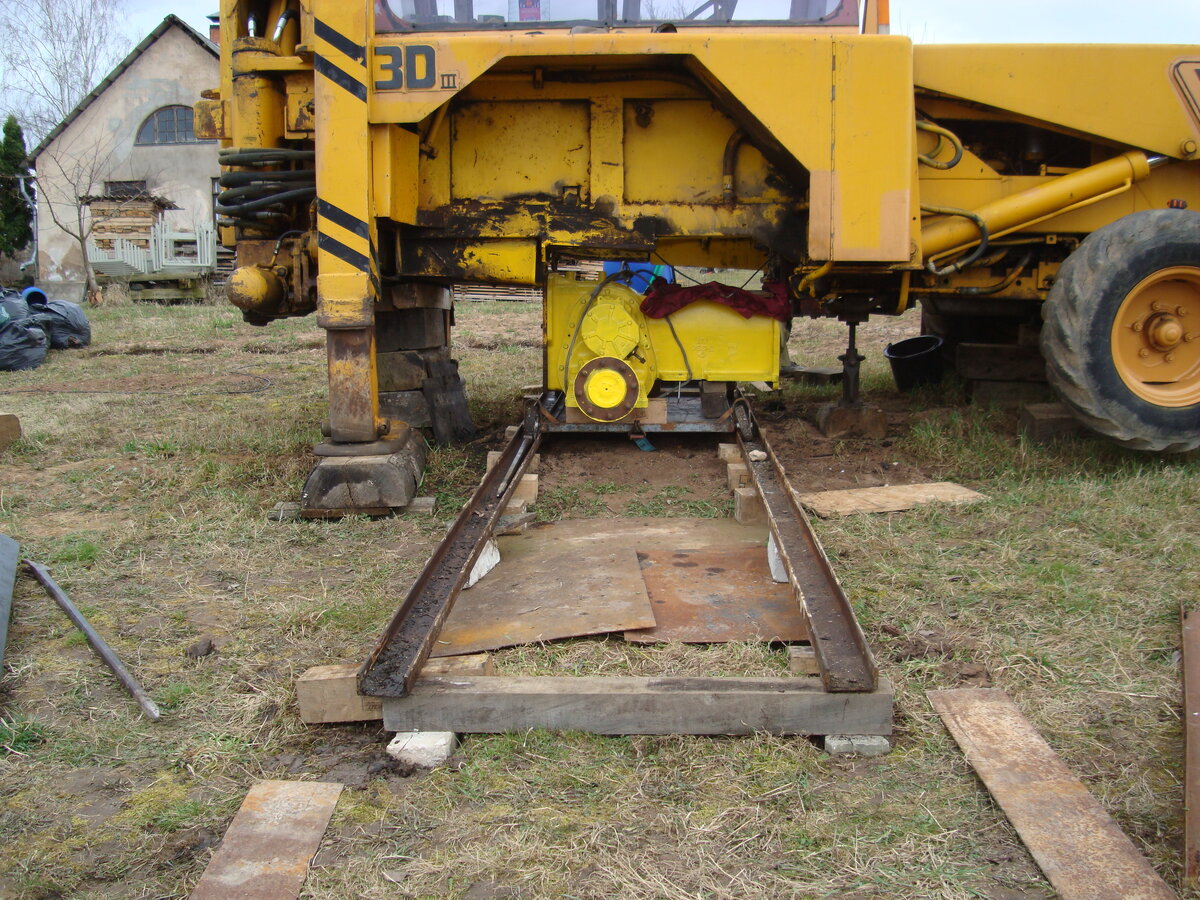

    "гусем" перегрузили на низкопольную платформу установленную на заранее приготовленные "рельсы"


    платформу затянули лебёдкой под экскаватор


    На место поднимали специально изготовленной мной лебёдкой которая была смонтирована в кабине на "рельсах"


    страховали деревянными брусами


    подняли на место и соединили с иловым агрегатом


    вернули на место заднюю крышку ходового агрегата которая ещё и соединяет его с рамой

    DSC00560.JPG DSC00561.JPG

    завтра привинтим колёса ну и что ещё успеем...


    При этом выполнение этой работы ТАКИМ образом НЕ ПРЕДУСМОТРЕНО регламентом!
    Экскаватор должен был бы находится под кранбалкой.Должна была быть снята кабина и только после этого демонтирован ходовой агрегат.

    Идея построить специальную портальную лебёдкую смонтированную в кабине и перемещающуюся по направляющим опирающимся на собственно на сам экскаватор - моя...

    bdreputation_latest_given:
    2bellum: 1 bdreputation_point (Молодец!) 2 2021
    zhulkov: 1 bdreputation_point (Браво!) 3 2021
    Вольдемар: 1 bdreputation_point 20 2021
    likes_user1_user2_user3_and_x_others_like_this
  5. offline

    Анрей чурочник

    joined:
    20 2016
    messages:
    1.914
    likes_received:
    5.363
    bdreputation_reputation:
    108
    user_field_country:
    user_field_iz:
    Подмосковье
    user_field_interesy:
    1942 год
    Героическая работа.

    likes_user1_likes_this
  6. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    Ну если бы это пришлось делать на фронте под огнём противника,тогда может и героизм...
    А так рутина,порой не очень увлекательная,но требующая рассчёта и опыта...
    Моя ВУС - старший мастер ремонтно восстановительного взвода - подразумевает такие работы как нечто само собой разумеющееся.
    Да я собственно не ради хвастовства всё это здесь описываю - агитирую своим примером что нет ни чего сложного и невыполнимого в таких работах.И сложного оборудования не надо,и под открытым небом всё получается! Весовая категория работ - всего лишь Т-26....

    likes_user1_user2_user3_and_x_others_like_this
  7. offline

    Жульковъ Слесарь-интеллигент со средним образованием

    joined:
    13 2012
    messages:
    7.143
    likes_received:
    31.444
    bdreputation_reputation:
    928
    user_field_country:
    user_field_iz:
    Подмосковье
    user_field_name:
    Андрей
    user_field_interesy:
    Униформа
    Вот и я ,отслеживая Ваши работы,всё думал : на что это похоже?А потом понял!:)Это ремонт танка в полевых условиях!

    likes_user1_user2_and_user3_like_this
  8. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    JSB...

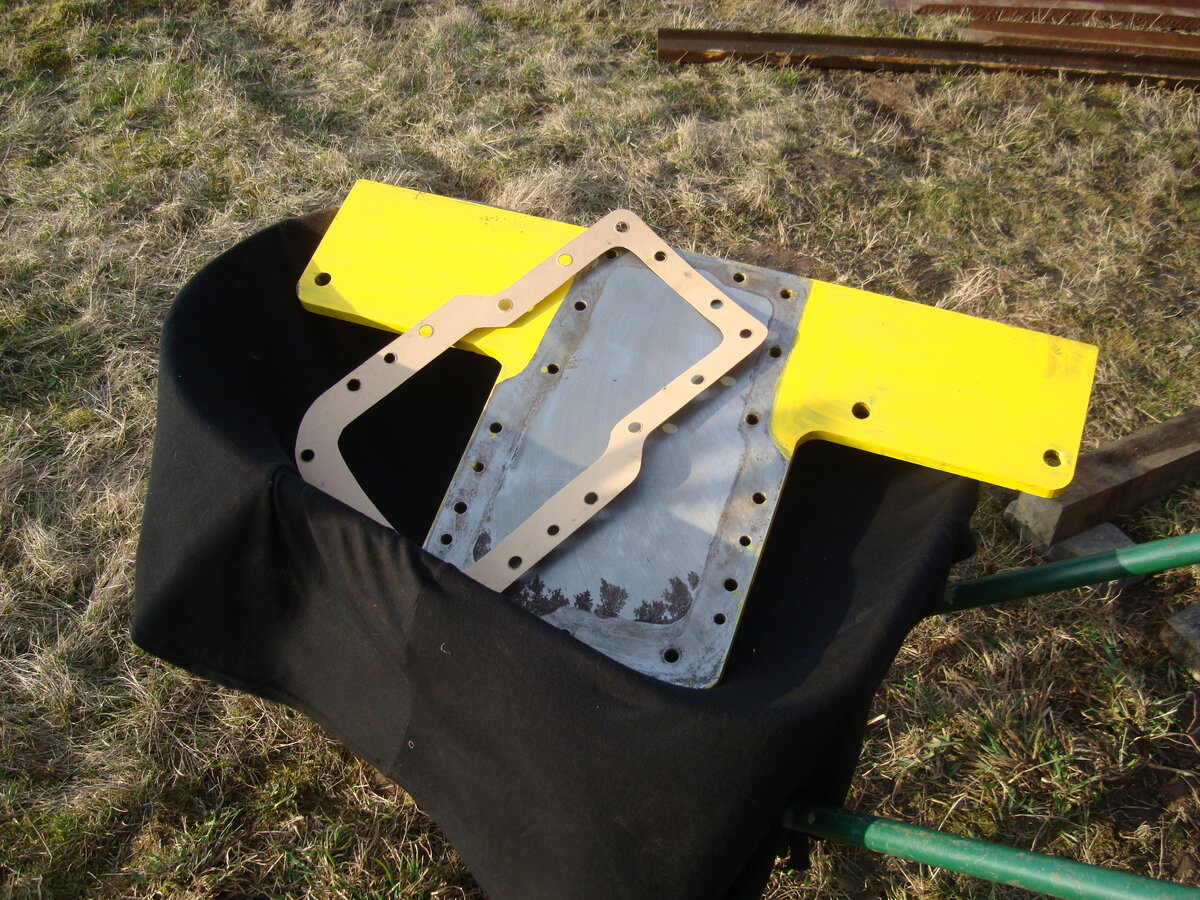

    Обновил и привёл в технический порядок ряд деталей снятых в процессе ремонта

    DSC00569.JPG DSC00570.JPG

    Сын установил всё на места

    DSC00571.JPG DSC00572.JPG DSC00573.JPG

    Осталось изготовить несколько простых деталей утерянных ещё до меня,и откроем сезон работ!

    likes_user1_user2_user3_and_x_others_like_this
  9. offline

    Юниор staff_member

    joined:
    15 2014
    messages:
    13.487
    likes_received:
    41.274
    bdreputation_reputation:
    706
    user_field_country:
    user_field_iz:
    Ростовская область
    user_field_name:
    Алексей
    user_field_interesy:
    техника ВОВ
    Молодцы. С удовольствием слежу за темой!

    likes_user1_and_user2_like_this
  10. offline

    Andrey.ya.83 Завсегдатай SB

    joined:
    16 2016
    messages:
    1.620
    likes_received:
    3.517
    bdreputation_reputation:
    104
    user_field_country:
    user_field_iz:
    Смоленск
    user_field_name:
    Андрей
    user_field_interesy:
    пиво, жена и rock n roll
    Да, техника класс! Тоже развлекались с батей в прошлом году капремонтом кпп т 40 полноприводного. Тот еще секас! А jcbха это конечно не т40

    likes_user1_user2_and_user3_like_this
  11. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    любой тортик нуждается в вишенке...
    и хоть проект далёк от совершенства - в несущественных мелочах не мешающих копать и ровнять - но кое что сделать было надо,хотя бы для собственного удовольствия...

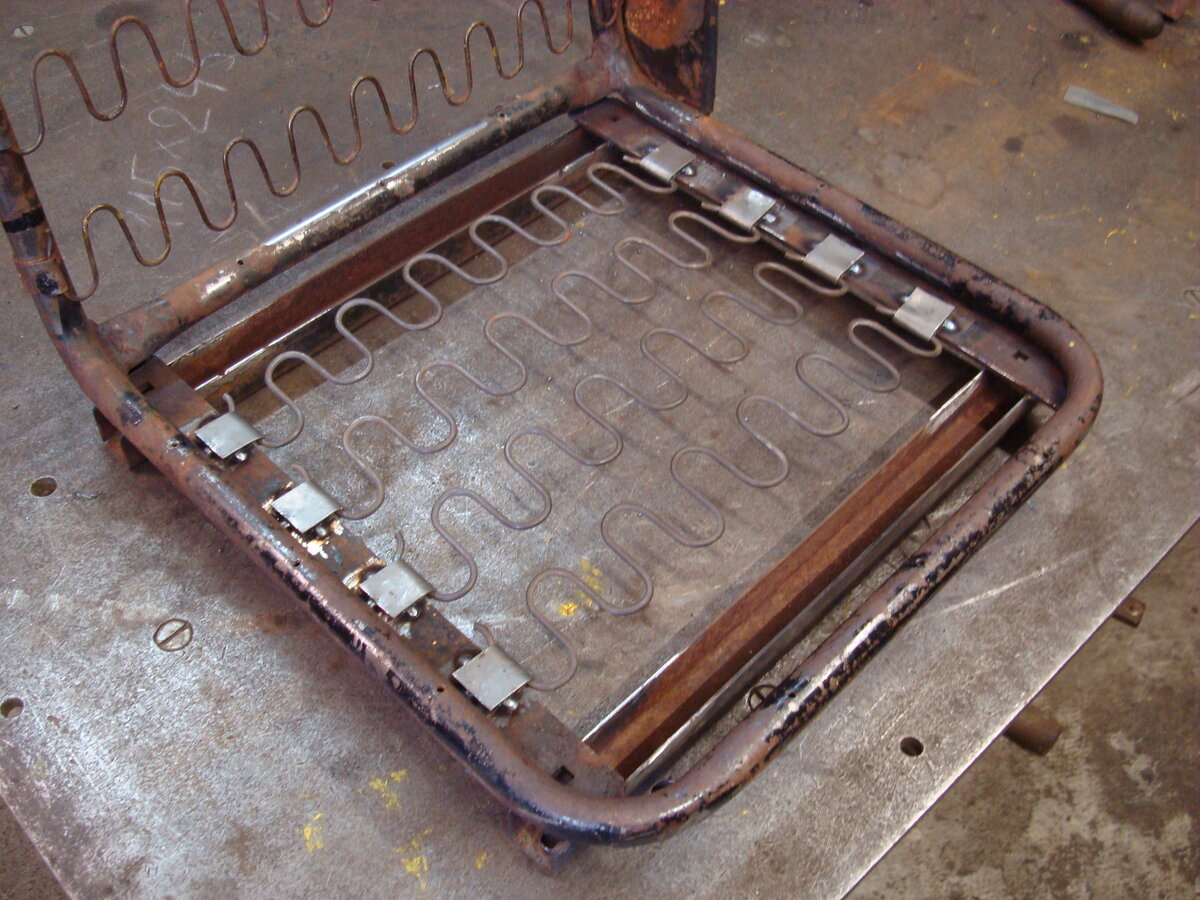

    Сидение было настолько обтрёпанным что оставить его без вмешательства было бы нелепо!

    Протёршиеся брезентовые ремни заменил на современные пружины

    DSC00579.JPG DSC00580.JPG

    Старый добрый "Нью Гом" помог исправить и остальное!

    DSC00584.JPG DSC00585.JPG DSC00586.JPG DSC00587.JPG DSC00588.JPG

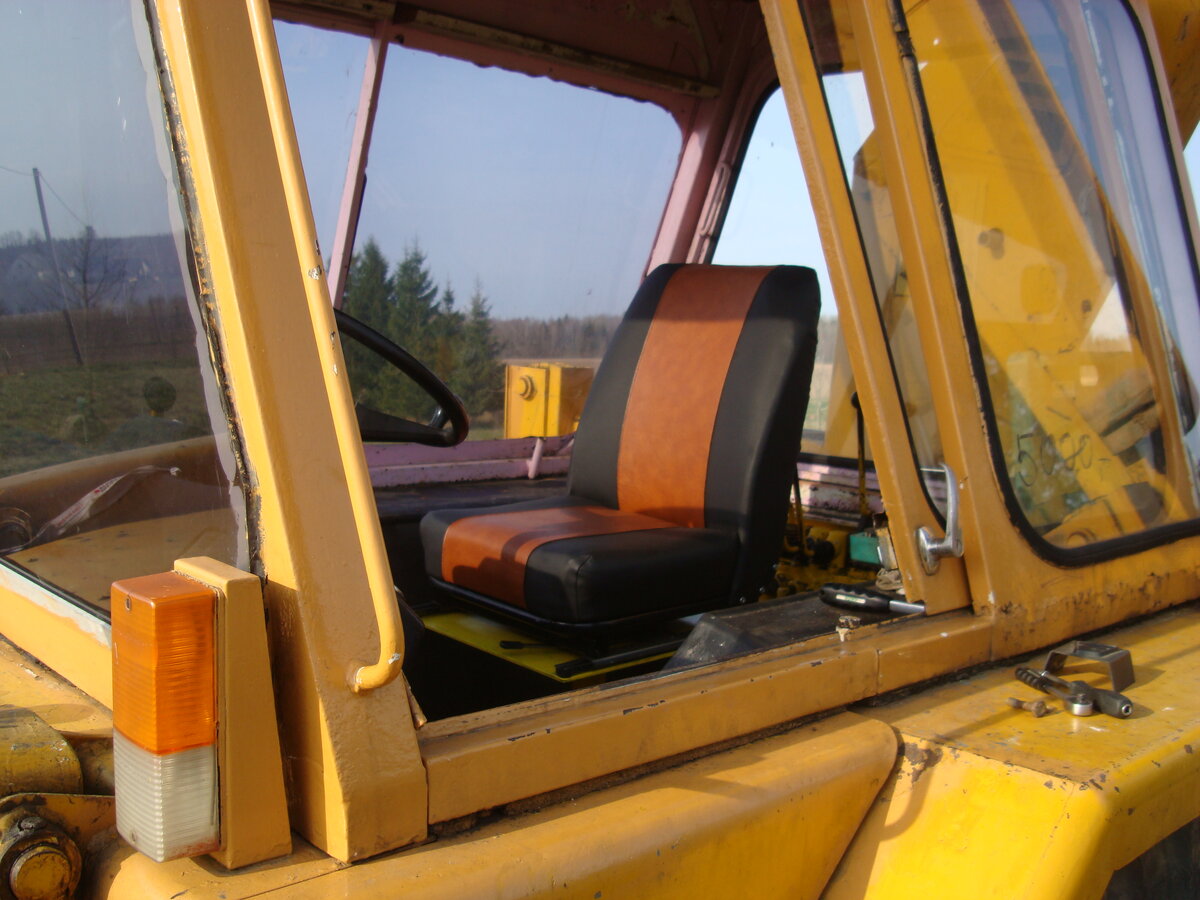

    и вот сидение на месте


    И сам экскаватор переехал поближе к мастерской своим ходом!


    Аппарат технически исправен и практически готов - копать и ровнять уже способен!
    Есть мелкие доделки на коих заострятся особо и не буду....

    bdreputation_latest_given:
    2bellum: 1 bdreputation_point (шикарная техника) 17 2021
    Jager: 1 bdreputation_point (Золотые руки!) 18 2021
    likes_user1_user2_user3_and_x_others_like_this
  12. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    Подвалила "неожиданная работа" - "ускоритель механической заправочной станции"...

    Сыну Яну предложили участвовать ,в составе команды механиков,в кольцевых гонках на современных автомобилях.
    По правилам гонок на питстопах происходит и дозаправка машин строго определённым ,60 литров,количеством топлива и обязательно МЕХАНИЧЕСКИМ РУЧНЫМ насосом.

    Гонки проходят на различных трасах и нужно было решить вопрос мобильности заправочной станции,да и поверхности на разных трассах разные - в Риге это бетон,в Пярну на траве...

    Мобильность решена была просто - приобрели тележку для бочек специальную.Бочка самая обыкновенная на 200 литров.Только её закрепили на площадке гигантским хомутом что бы станция стояла устойчиво.

    С фирменным (очень не дешёвым...) насосом заправку 60-ти литров уложили в 30 секунд...
    Но надо ещё быстрее....

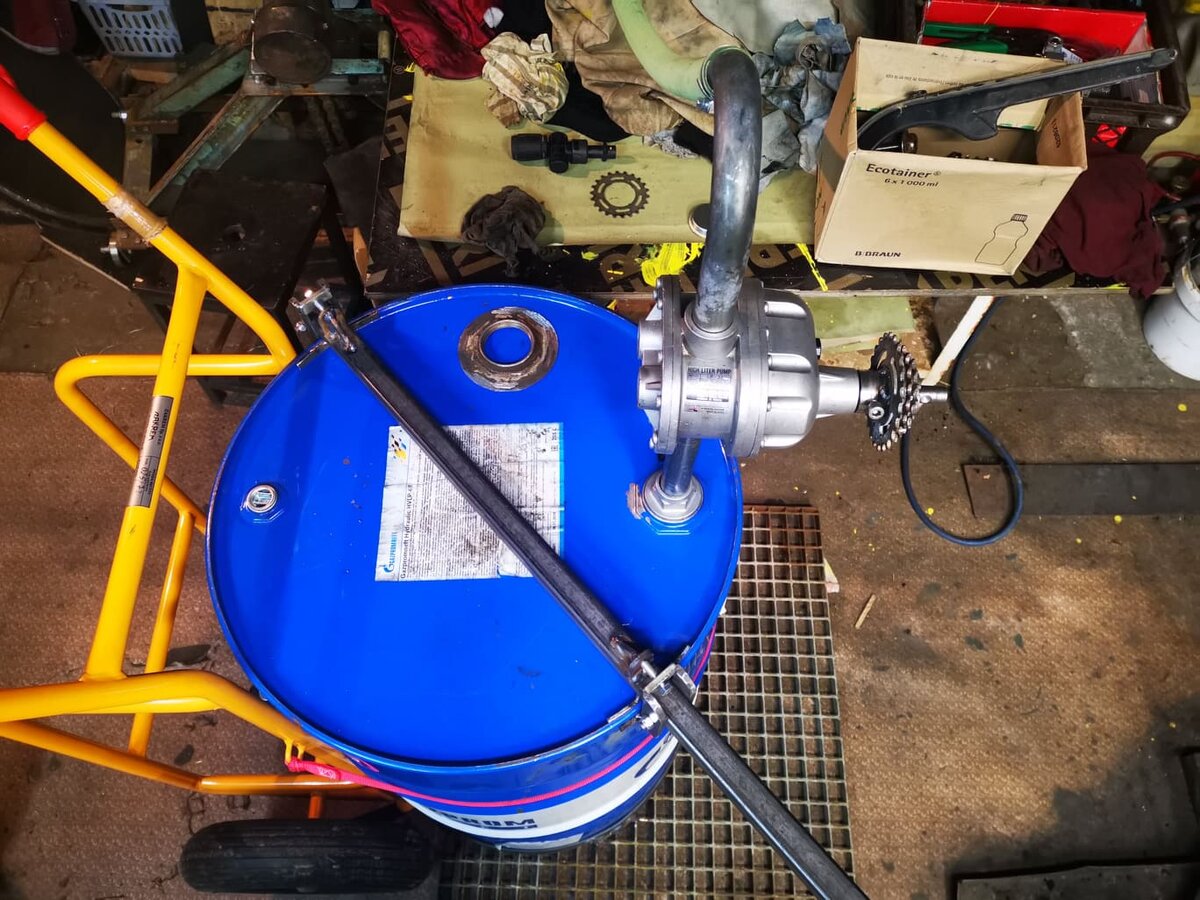

    Решили попробовать ускорить процесс применением цепного привода на две руки со средним передаточным числом 2 : 1 (есть резерв передаточных чисел и быстрее,и медленнее...)

    Использовали педальную каретку от велосипеда...

    Бочку дополнили второй заливной горловиной с 2-х дюймовым вентилем.

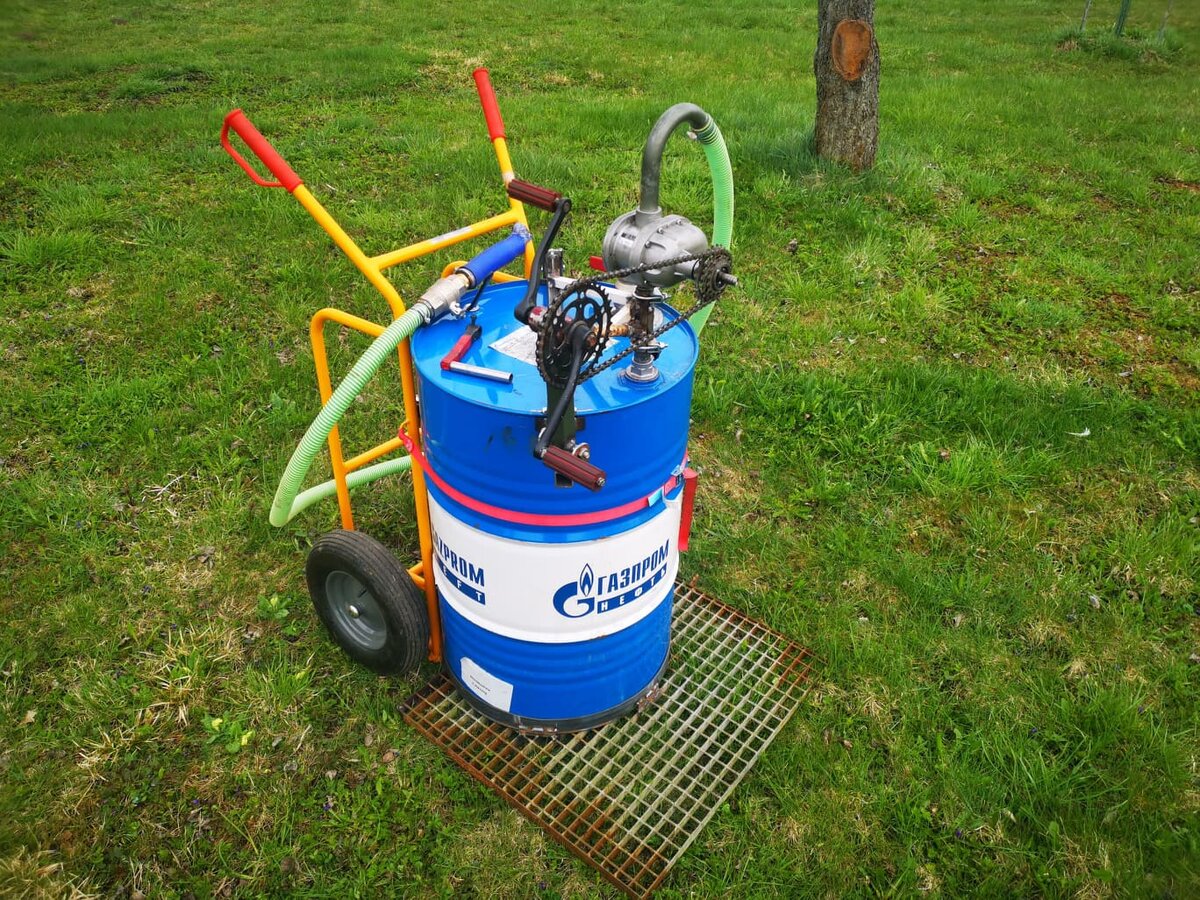

    Повозились с креплением,натяжителем и прочим.Получилась вот такая "хрень" :

    182025582_1421535401550272_144320603332108346_n.jpg 181800869_513688633140556_7141049002828706434_n.jpg 182063297_530196084811533_1478995357751570001_n.jpg 182478630_371119667568200_9096317243940304470_n.jpg 181921377_908776899920633_670912038710394536_n.jpg 182048816_574548170617165_2843739185465383358_n.jpg 180908588_559675778756229_7864054151826172679_n.jpg 181658963_520740582637612_781110567416406540_n.jpg 181996846_3421572827942369_7828650411027374551_n.jpg 181338717_218651706727859_4658083855881829430_n.jpg 182053871_1418671171808928_6923428328558163223_n.jpg

    Скоро узнаю были труд ненапрасен....

    likes_user1_user2_user3_and_x_others_like_this
  13. offline

    Андрей Бутерман Добермановед staff_member

    joined:
    17 2016
    messages:
    8.117
    likes_received:
    31.831
    bdreputation_reputation:
    896
    user_field_country:
    user_field_iz:
    Москва
    user_field_name:
    Андрей
    user_field_interesy:
    Активный отдых на природе
    Охренеть Вы Кулибин...:new (10):

    likes_user1_and_user2_like_this
  14. offline

    Анрей чурочник

    joined:
    20 2016
    messages:
    1.914
    likes_received:
    5.363
    bdreputation_reputation:
    108
    user_field_country:
    user_field_iz:
    Подмосковье
    user_field_interesy:
    1942 год
    Идея интересная, но доработок конструкции будет много в части жёсткости и габаритов конструкции, устойчивости при работе, креплению шланга и т.д.

    likes_user1_and_user2_like_this
  15. offline

    Nikolaj энтомолог

    joined:
    15 2008
    messages:
    13.327
    likes_received:
    10.510
    bdreputation_reputation:
    230
    user_field_country:
    user_field_iz:
    Марс
    user_field_name:
    Никола
    user_field_interesy:
    Пока в поиске интересов.
    Всё очень интересно. Спасибо.

    likes_user1_and_user2_like_this
  16. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    Габарит - приемлемый,ТОТ кто крутит ручки ни во что не упирается - проверено вчера.А окружающее пространство на гоночных треках достаточное.

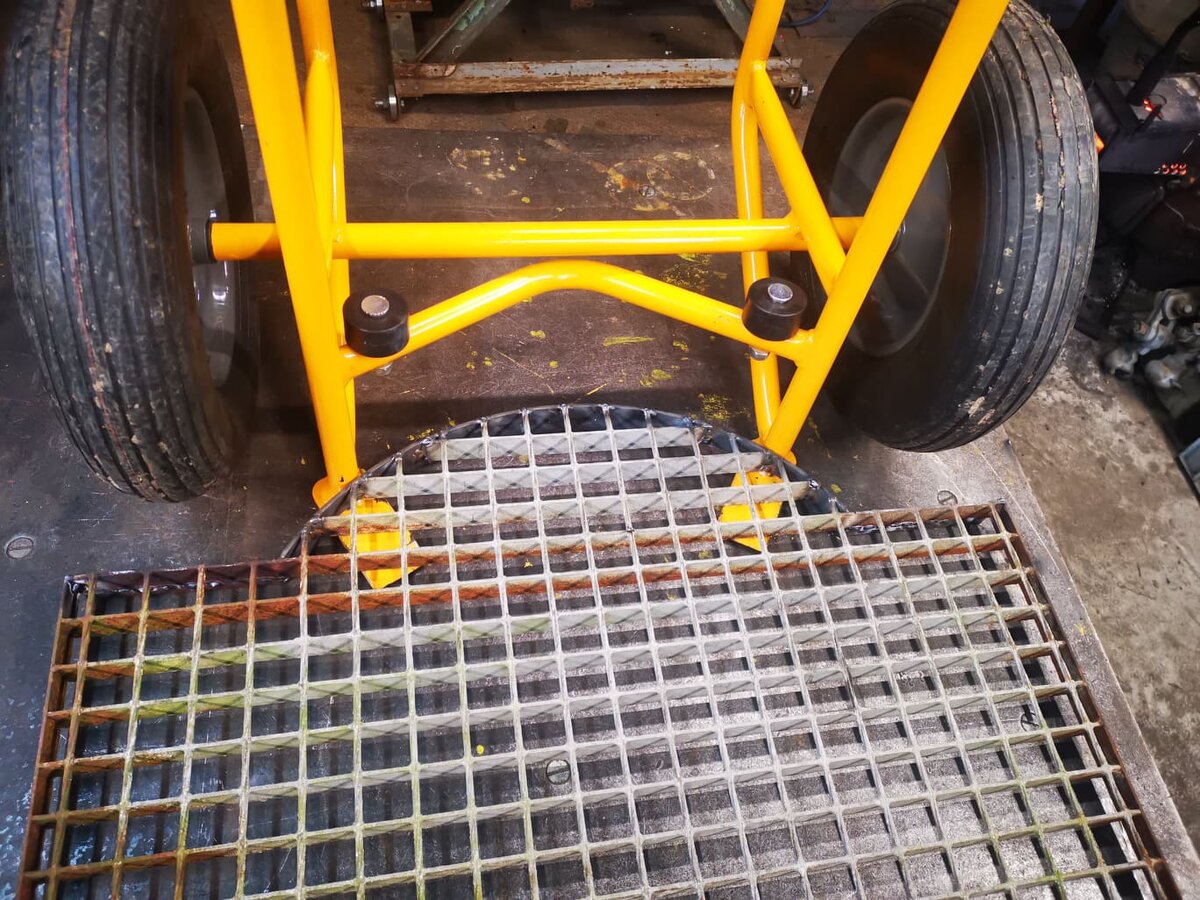

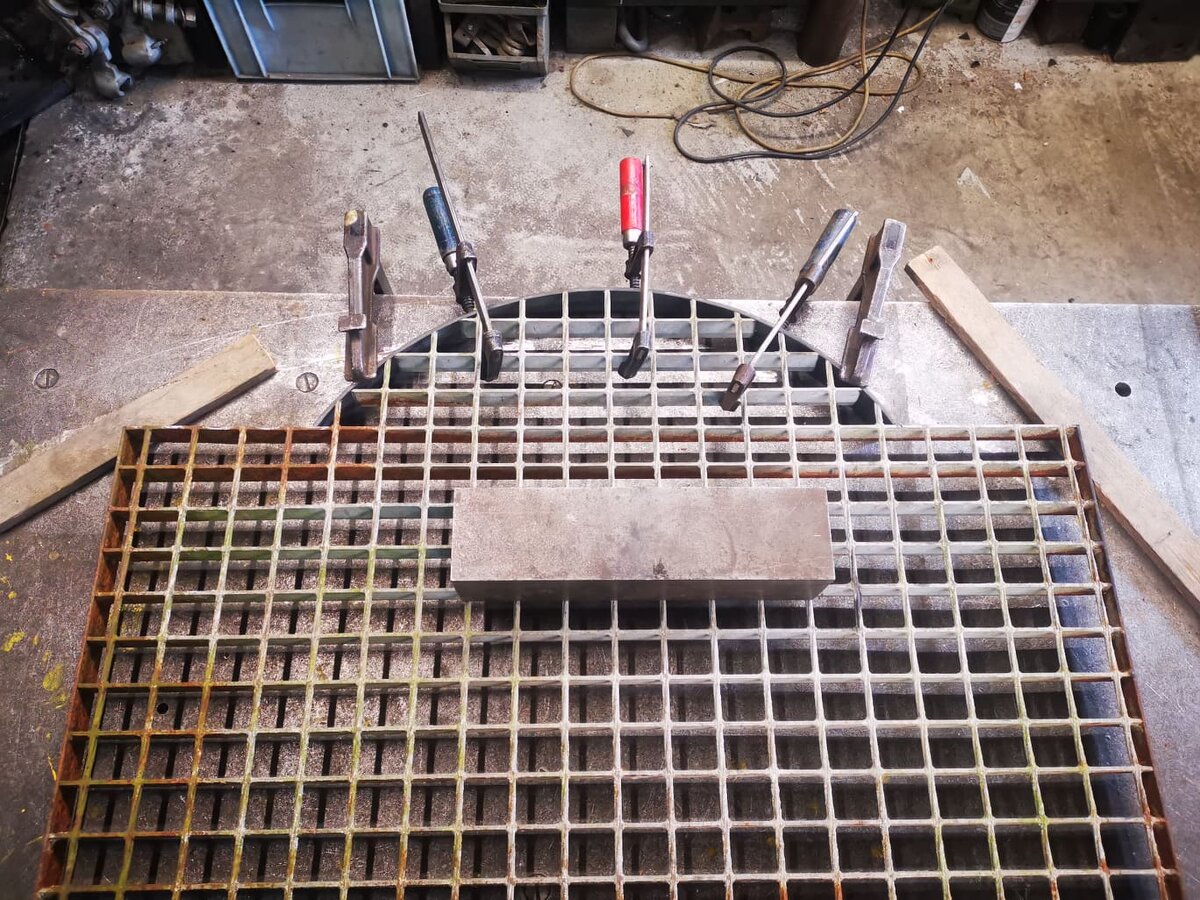

    Устойчивость - стала значительно лучше чем просто у бочки стоящей на земле - площадь площадки под ней теперь 1 метр квадратный.

    Шланг - крепится хомутом,и тут ни чего не выдумать...Вот сам шланг вызывает нарекания - не достаточно гибкий,но это пока лучшее из того что доступно...

    Жёсткость - понадобилось изготовить ещё одну регулируемую тягу.Я сразу понимал что она будет нужна,но был ограничен во времени на работу.(в моём распоряжении были только выходные когда Сын всё это привёз...)Но Ян уже её изготовил и установил в своей мастерской!

    Предварительный результат - 15 ! секунд для 60-ти литров - выигрыш в ДВОЕ реальный.

    Теперь предстоят тренировки команды и,разумеется,устранение выявляющихся заморочек...

    likes_user1_user2_user3_and_x_others_like_this
  17. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    В субботу и воскресение в Риге на гоночной трассе Бикерниеки проходили 6-ти часовые гонки и спринт на 14 кругов.
    Есть первые отзывы о нашем "ускорителе заправки"...
    Но обо всём по прядку: неделя тренировок привела к тому что СЛОМАЛСЯ дорогущий японский насос!
    Вскрытие показало что японцы пид...расы рукожопые!!! - несумели просверлить сквозное отверстие через вал и шестерню редуктора под штифт - отверстие совпало лишь на половину и штифт эти ушлёпки забили не насквозь а на половину...Естественно он выпал что привело к фатальным задирам на насосной паре херовин очень сложной формы...
    Пересверлили,штифт забили как надо ,херовины пришабрили и притёрли...НО! это стал насос не для гонок...
    Вникнув в сложившуюся ситуацию приняли единственно правильное решение - купили ДВА новых насоса,в бочку впаяли ещё одну,третью,горловину и установили два насоса параллельно на общий шланг через допвентиль.
    Один насос приводится в движение цепным ускорителем,второй сохранил штатную ручку.
    Это на тот случай если основной насос откажет...
    video-1621109704
    (вот не умею я необютубеное видео вставлять...)

    Теперь про гонки... Субботний день сложился крайне драматично...В 6-ти часовой гонке наш экипаж лидировал с запасом в целый круг,заслуга тому в том числе и ускорителю заправки который позволял экономить на питстопах по 5 -10 секунд!
    НО ! на одном из питстопов пилот сообщил о непонятной вибрации...И уже через круг случилось ЧП мотор закипел...Оболомались ОБА кронштейна двигателя!И как результат протёрся патрубок охлаждения и тосол утёк...
    В итоге третье место вместо первого...

    Досадно!

    Мотор "сварился" ,а в воскресение спринт на 14-ть кругов...
    Ночью поехали в Литву за другим мотором...К утру уже поменяли,опоздав лишь на тренировку...

    Результат - ПЕРВОЕ место!!!

    186508104_949752409197939_7042019010446586070_n.jpg 187540732_3997884513627246_3181406255019888081_n.jpg 187459166_1701779156679338_8258629990260524451_n.jpg 187203286_1397094520647515_6647401358410167779_n.jpg

    bdreputation_latest_given:
    zhulkov: 1 bdreputation_point (Чемпионам!!!) 16 2021
    2bellum: 1 bdreputation_point 18 2021
    likes_user1_user2_user3_and_x_others_like_this
  18. offline

    Андрей Бутерман Добермановед staff_member

    joined:
    17 2016
    messages:
    8.117
    likes_received:
    31.831
    bdreputation_reputation:
    896
    user_field_country:
    user_field_iz:
    Москва
    user_field_name:
    Андрей
    user_field_interesy:
    Активный отдых на природе
    Ну что, круто. Поздравляю!!!
    Видео закачиваем на Ютрубу, а оттуда уже на Форум.
    Яб посмотрел.

  19. offline

    ROTBEIL ALTAMTMANN

    joined:
    1 2014
    messages:
    2.809
    likes_received:
    14.046
    bdreputation_reputation:
    253
    user_field_country:
    user_field_iz:
    Герцогство Курляндское
    user_field_name:
    Андрей
    user_field_interesy:
    охота на аллигаторов...
    likes_user1_likes_this
  20. offline

    Андрей Бутерман Добермановед staff_member

    joined:
    17 2016
    messages:
    8.117
    likes_received:
    31.831
    bdreputation_reputation:
    896
    user_field_country:
    user_field_iz:
    Москва
    user_field_name:
    Андрей
    user_field_interesy:
    Активный отдых на природе

share_this_page
