    Когда будете ехать - напишите мне. Покажу и расскажу с удовольствием.
    А то орудие, после того как было восстановлено, находится в ограниченном доступе.

    Оно более 50 лет было доступно каждому и с него постоянно пропадали детали, которые теперь такие как Панаев возвращают на место.
    А на резине орудия время от времени появлялись резаные ножом надписи, типа - "Вася 1997" или "Тут был Колян"...

    Юниор, dima19.2, Панаев и 2 другим нравится это.
  2. Offline

    Андрей Бутерман Добермановед Команда форума

    Регистрация:
    17 июн 2016
    Сообщения:
    6.665
    Спасибо SB:
    25.588
    Отзывы:
    672
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Андрей
    Интересы:
    Активный отдых на природе
    Договорились.

    Юниор нравится это.
  3. Online

    Панаев Постановщик))

    Регистрация:
    2 сен 2017
    Сообщения:
    5.217
    Спасибо SB:
    31.514
    Отзывы:
    1.616
    Страна:
    Russian Federation
    Из:
    Нейтральная территория
    Интересы:
    прошлое
    Молодец Андрей Сергеевич!!!!Рукодельник!!!Всегда радовался за людей , которые что то умеют делать с душой и правильно.
    Наверное потому , что сам кроме лопаты ничего держать не могу)))

    2bellum, Юниор, dima19.2 и 3 другим нравится это.
  4. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Алюминиевый барабан, и еще ряд полезных деталей.
    Решил по возможности сохранить все что получится снять без повреждений, помимо нужного барабана.
    В итоге получилось снять и сохранить - 9 деталей. На фото ниже их - 7, включая сам барабан, и еще пару покажу позже по теме.

    Детали Прицельного Барабана Pak38 (01).JPG

    На фото ниже - спасенные детали подробнее.
    На одной из деталей (на втором фото после этого текста) - нашлось клеймо и штамп приемки Wa, что не удивительно.

    Детали Прицельного Барабана Pak38 (02).JPG

    Детали Прицельного Барабана Pak38 (03).JPG

    Детали Прицельного Барабана Pak38 (04).JPG

    Это те самые зловредные винто-болты, но пошли как по маслу после некоторых манипуляций ...

    Детали Прицельного Барабана Pak38 (05).JPG

    Шплинт вещь рядовая, но если он хороший чего ж его не сохранить. Приберег и его ...

    Детали Прицельного Барабана Pak38 (06).JPG

    Детали Прицельного Барабана Pak38 (07).JPG

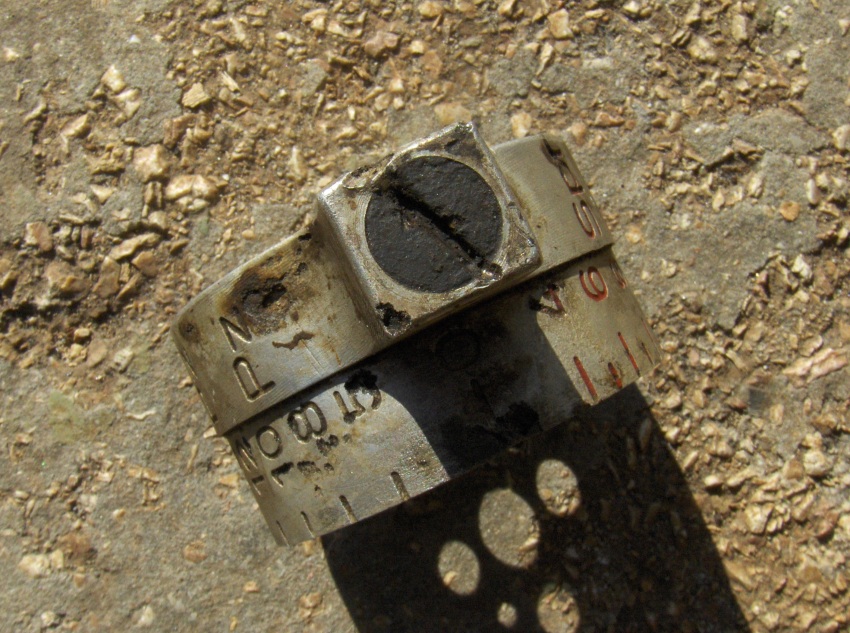

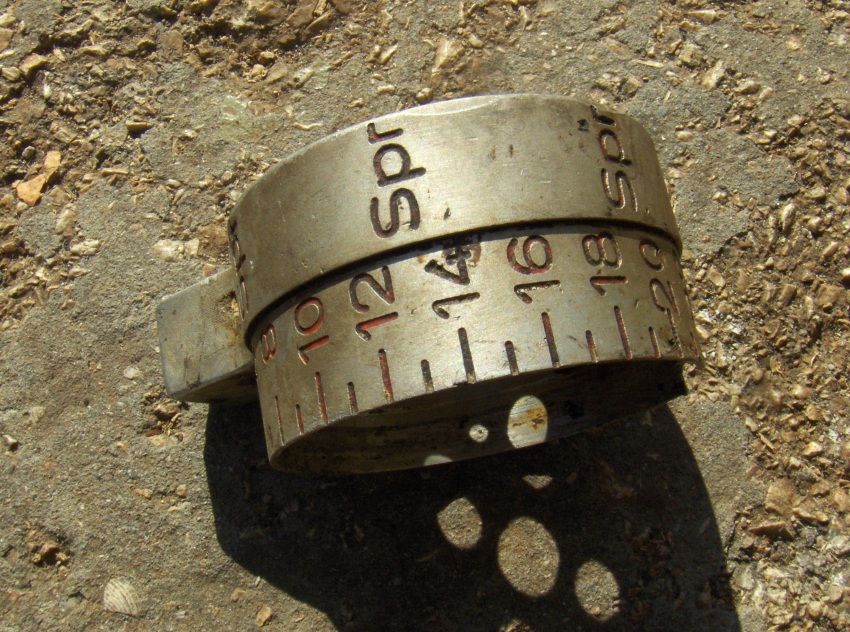

    Ну и собственно сам барабан в ракурсах.
    На нем конечно есть каверны и мелкие осколочные касательные повреждения, но это не так страшно.
    Как говорится - второго завоза не будет, а найдется лучше - заменить не проблема.

    Остался один не выкрученный винт (на последнем фото после этого текста). Он пока забит и с ним нужно очень аккуратно.
    Он прижимает шарик внутри барабана. А сам шарик при работе механизма, перемещаясь по пазам основания барабана создает щелчки.
    Раз за разом, щелчок за щелчком, при каждом повороте на очередное деление с цифрой.

    Прицельный Барабан Pak38 (01).JPG

    Прицельный Барабан Pak38 (02).JPG

    Прицельный Барабан Pak38 (03).JPG

    Прицельный Барабан Pak38 (04).JPG

    Прицельный Барабан Pak38 (05).JPG

    Вот он этот винт, и его достану - на профилактику ...

    Прицельный Барабан Pak38 (06).JPG

    Шарик помещался, внутри прицельного барабана, тут (указал стрелкой) ...
    Внутри, как видно по фото, коррозии - нет. Как вчера с завода.

    Прицельный Барабан Pak38 (07).jpg

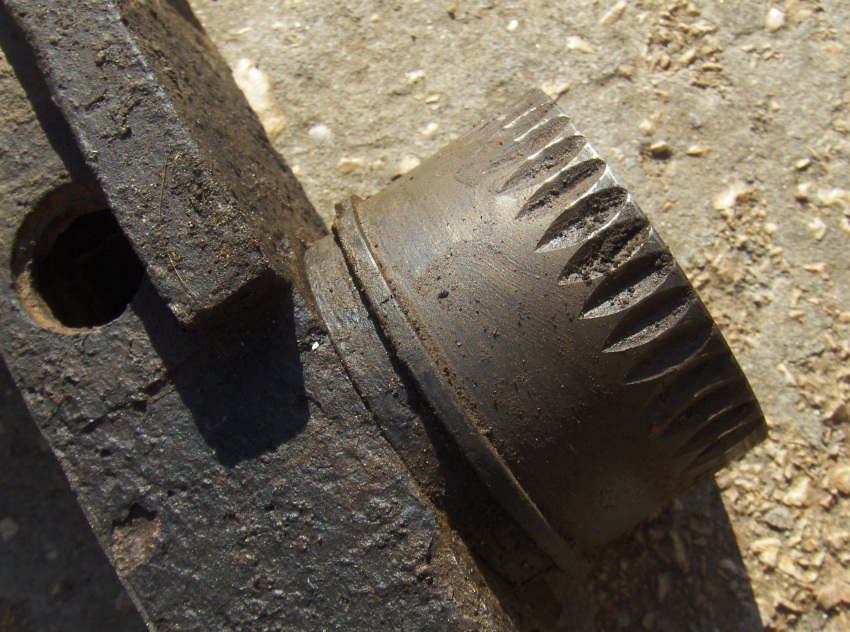

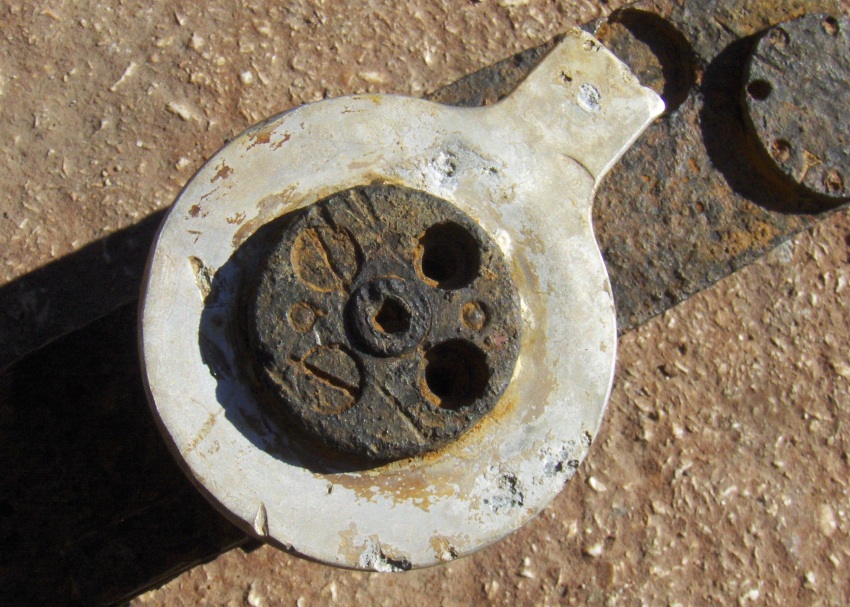

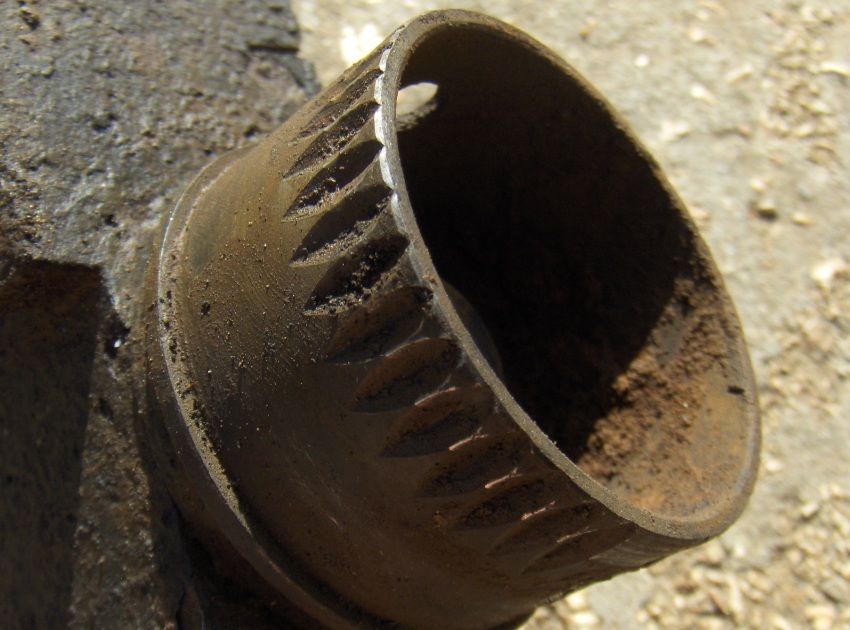

    Основание прицельного барабана ...

    Основание Прицельного Барабана Pak38 (01).JPG

    Основание Прицельного Барабана Pak38 (02).JPG

    Основание Прицельного Барабана Pak38 (03).JPG

    Вот по этим пазам (указал стрелкой) перемещается шарик внутри прицельного барабана.
    Таким образом и получается звук в виде щелчка ...

    Основание Прицельного Барабана Pak38.jpg

    Удалось без потерь снять и эту маленькую но важную детальку с ржавого корпуса прицела. Это деталь № 8.
    Это указатель отметки прицельного барабана. По нему выставлялись цифры нанесенные на барабан.

    Указатель Отметки Прицельного Барабана Pak38 (01).JPG

    Указатель Отметки Прицельного Барабана Pak38 (02).JPG

    Указатель Отметки Прицельного Барабана Pak38 (03).JPG

    Соответственно красным цифрам на барабане - треугольник указателя так же был окрашен красным ...

    Указатель Отметки Прицельного Барабана Pak38.jpg

    Последние данные обновления репутации:
    Юниор: 1 пункт (За труд, упорство и отличный результат) 24 окт 2019
  5. Online

    Юниор Команда форума

    Регистрация:
    15 июн 2014
    Сообщения:
    11.421
    Спасибо SB:
    34.128
    Отзывы:
    570
    Страна:
    Israel
    Из:
    Ростовская область
    Имя:
    Алексей
    Интересы:
    техника ВОВ
    Молодца! Приятно посмотреть! У меня не хватило бы терпения на такое(((

    Последняя деталь напомнила цифру 7 со знаменитой детали № 710)))

  6. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Одна деталька реанимирована полностью.

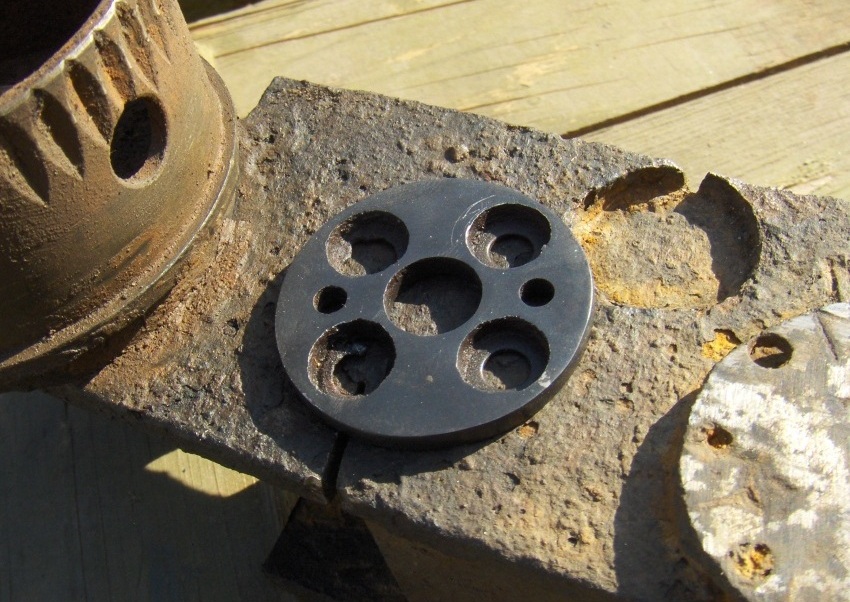

    Это шайба которая удерживает барабан прицела на 4-х винтах, она есть выше по теме.

    На трех фото ниже - как было " до" и как выглядит та же самая деталь теперь ...
    На втором фото специально положил ее на ржавый прицел - для сравнения по состоянию метала "до" и "после".

    Так было;

    Шайба Барабана Прицела Pak38 (1).JPG

    Так стало;

    Шайба Барабана Прицела Pak38 (2).JPG

    Еще;

    Шайба Барабана Прицела Pak38 (3).JPG

  7. Offline

    владимир1 Завсегдатай SB

    Регистрация:
    19 сен 2008
    Сообщения:
    10.511
    Спасибо SB:
    20.843
    Отзывы:
    524
    Страна:
    Russian Federation
    Из:
    Москва
    Подтверждаю!!! Мягко сказано, в ограниченном.
    Под замком и за забором.

  8. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Я, по этому поводу, так выскажусь – это во многом правильно, хотя многих и не устраивает.
    Главная цель любого музея во всем мире, не только у нас – не показать всем и каждому, а сохранить для потомков.

    Возможно кого то сильно удивлю – у нас в музее, в запасниках хранится например полная коллекция огнестрельного и холодного оружия известного полярника Папанина. Любил он очень сильно это дело при жизни.

    Так вот, в этой коллекции есть много чего редкого даже по прошлым временам.
    Например, к98 племянника Германа Геринга. Нормальный такой себе и обычный свиду к98, НО … маленького размера (уменьшенная копия). Племянник Геринга был ребенком и его брали с сбой на охоту иногда.

    Как понимаете – такой к98 единственный, исполнен на заказ. Я держал его в руках – вещь.
    Но этот предмет ни разу не выставлялся ни на одной выставке, не то что бы вообще его на всеобщее обозрение выкладывать.

    2bellum, Андрей Бутерман и Панаев нравится это.
  9. Offline

    WildWind Вечный Индеец

    Регистрация:
    10 июл 2011
    Сообщения:
    4.211
    Спасибо SB:
    12.229
    Отзывы:
    372
    Страна:
    Belarus
    Из:
    Прерии
    Интересы:
    нумизматика
    Как-то посчастливилось побывать в запасниках нашего музея Отечественной войны.. И вот что я скажу: у всех музеев есть запасники, где по разным причинам оседает множество вещей. Но если музей будет хоть раз в год делать какую-то тематическую выставку, у этих вещей есть шанс перейти хоть на недолго в разряд экспонатов.

  10. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Мы тоже так делаем.
    Многие предметы иногда люди видят в первые, хотя хранились очень долго.
    В любом случае и в любом музее предметы эти какими бы они редкими не были - никто не скрывает, просто доступ сильно ограничен.
    Любой может посмотреть и потрогать к98 племянника Геринга, но нужно соблюсти определенную процедуру и получить разрешение.
    Это в любом музее так заведено.

    У меня, например, в личном пользовании есть Манлихер М95, тот самый который был у Грищенко в "Зеленом Фургоне".
    А почему он у меня а не в музее??? Потому что он не хранился в музее, а был реквизитом киностудии Довженко, а это далеко не музей.
    Киностудия в мрачные для нее времена распродавалась, так он ко мне и пришел. Был бы в музее - так там бы и оставался.

    Последнее редактирование: 28 окт 2019
    2bellum, Крупыч, WildWind и 4 другим нравится это.
  11. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    В свете последних событий откуда ни возьмись появилось почти забытое вдохновение.
    На нашей пушке Pak38 не работали броне-шторки оптического прицела. Кнопки на них есть целые невридимые, сами броняшки есть и всегда были, прицел оригинальный и тот есть, а все вместе это не работало как положено.

    Что бы посмотреть в прицел нужно было вручную подымать верхнюю шторку, а что бы держалась в таком положении – проволочкой приходилось подвязывать. Нижняя вообще «мертвая» была.

    Сегодня взялся и пошло поехало.
    Началось с трудностей - что бы починить обе кнопки обеих броне-шторок нужно было снова снимать передний щит орудия.

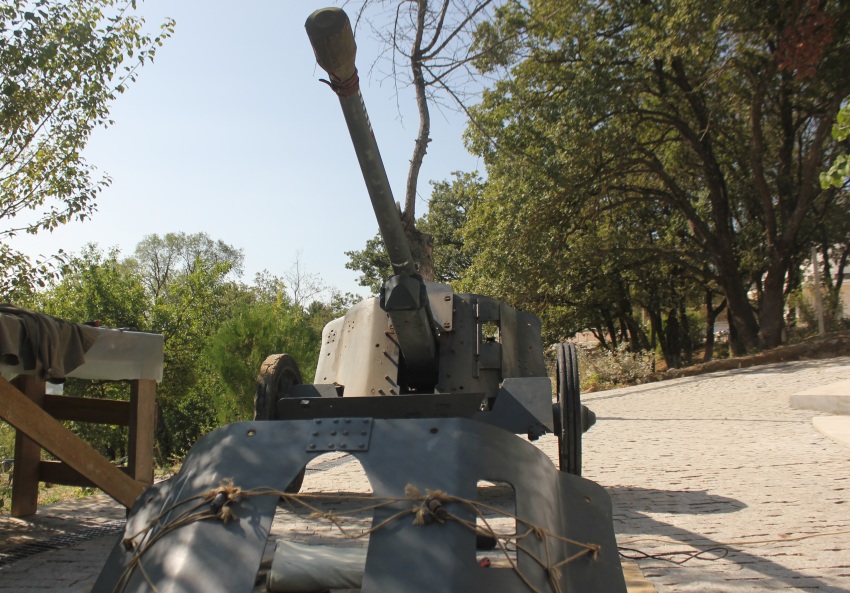

    Броне Шторка Прицела Pak38 (01).JPG

    Веревки оставил, они не мешали.
    Да и увязал, переплел я их качественно. Хотел срезать на время ремонта, но передумал.
    Срезать всегда успею, чего добру пропадать.

    Броне Шторка Прицела Pak38 (02).JPG

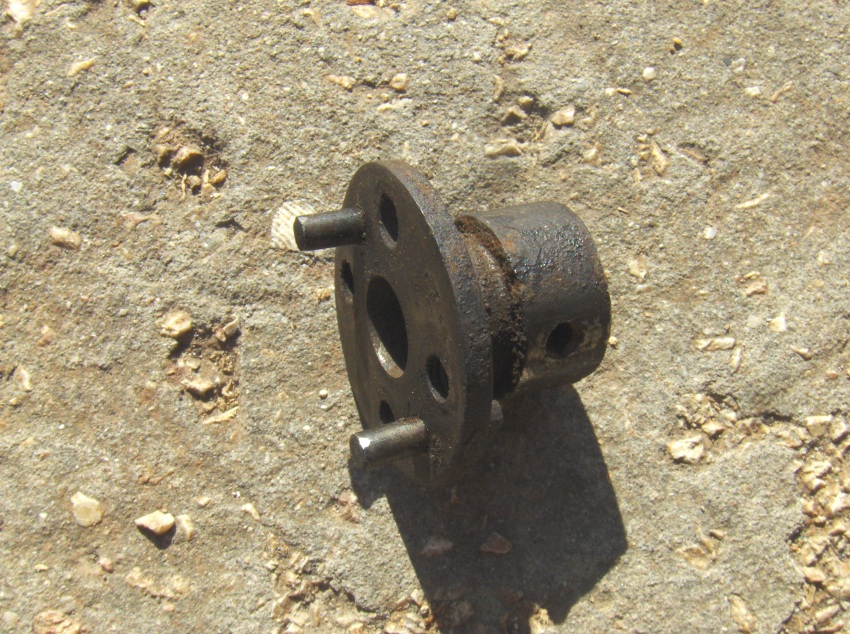

    Втулка кнопки с платформой (без самой кнопки), приклепанная к щиту – вид с внутренней стороны.

    Броне Шторка Прицела Pak38 (04).JPG

    Отверстие под основные детали кнопки – вид спереди.
    Для того что бы к этому отверстию добраться и нужно было для начала снять сам передний щит.
    Мудрено все как то у немцев, хитро и замысловато …

    Броне Шторка Прицела Pak38 (03).JPG

    Основные детали кнопки (без втулки с платформой).
    Собственно это и есть кнопка в разобранном виде, так что бы было понятно как она устроена.

    Броне Шторка Прицела Pak38 (05).JPG

    Втулка кнопки - крупным планом.
    Внутри втулки, на выходе, она имеет внутренний бортик. Это удерживает пружину внутри.
    Соответственно такая же точно втулка с платформой и такой же кнопкой располагается и на нижней броне-шторке.

    Броне Шторка Прицела Pak38 (06).JPG

    Знаю, что один товарищ на материке, взялся за такой же проект по сборке Pak38.
    Поэтому для него, да и для себя конечно, на всякий случай нарисовал схемку этой самой кнопки.

    Старался сделать ее понятной не только для себя. У этой темы очень много просмотров может картинка и пригодится еще кому.
    Одно знаю точно – не многие видели эту кнопку в разобранном виде.

    Схема Кнопки Броне Дверки Прицела Pak38.jpg

    К вечеру обе кнопки на обеих шторках – работали как часы, как и положено.
    На этом фото – уже рабочая кнопка на своем месте. С нижней кнопкой – все тоже самое. Все работает, все смазано хорошей смазкой.
    Завтра наведу лоск и подкрашу в тон основного цвета орудия.

    Броне Шторка Прицела Pak38 (07).JPG

    На этом фото – вот так выглядит одна из двух кнопок с наружной стороны второго щита орудия.
    Когда все будет готово этот вид "прикроется" вторым, передним, лицевым щитом.
    То есть то что сейчас всем нам хорошо видно на фото окажется между двумя щитами орудия.

    Броне Шторка Прицела Pak38 (08).JPG

    Unter, zhulkov, Jager и 5 другим нравится это.
  12. Offline

    2bellum Завсегдатай SB

    Регистрация:
    24 сен 2015
    Сообщения:
    3.797
    Спасибо SB:
    11.675
    Отзывы:
    396
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Сергей
    Интересы:
    коп
    Находили такой :) Оказалось это G33/40. Редкий, но штатный образец.

    Андрей Сергеевич нравится это.
  13. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Нет, тот о котором я писал выше - это самый обычный к98, как у обычного немецкого пехотинца, только маленький ...
    Что такое Гевер 33/40 я в курсе.

    2bellum нравится это.
  14. Offline

    2bellum Завсегдатай SB

    Регистрация:
    24 сен 2015
    Сообщения:
    3.797
    Спасибо SB:
    11.675
    Отзывы:
    396
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Сергей
    Интересы:
    коп
    Фотку бы.

  15. Offline

    владимир1 Завсегдатай SB

    Регистрация:
    19 сен 2008
    Сообщения:
    10.511
    Спасибо SB:
    20.843
    Отзывы:
    524
    Страна:
    Russian Federation
    Из:
    Москва
    Андрей Сергеевич,
    1. Был в июле-августе на Сапун-горе. Место для Вашего орудия выбрали возле туалета. Место довольно неудачное. Но так понимаю, что там не все еще закончено с ремонтом и место найдут более подходящее.
    2. Орудие-экспонат - это скорее нерабочее подобие оригинала, так сказать для обзора и лапания клешнями всеми подряд. Тогда возникает вопрос, столько денег и труда вкладывается в данное орудие энтузиастами, а потом его курочат все подряд, не понимая его ценность и вложенные в его восстановление труд и деньги.
    Как Вы на это смотрите?

    Короче,
    Вне доступа - плохо.
    В полном доступе - еще хуже.
    Как быть?

    Андрей Бутерман нравится это.
  16. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Я на это смотрю так же как и вы.
    Да, место неудачное, но Вы правы - ремонт еще не закончен.
    Если вы были на Сапун Горе то видели - старого хоз.двора УЖЕ нет, а нового ЕЩЕ нет. Еще не построили но он будет. Есть в ген.плане.
    Новый хоз.двор по плану должен быть более современным и более правильным. Хотя как по мне нужно было просто старый нормально отремонтировать, но не я решаю такие вопросы. Есть поручение президента, есть проектировщики, есть подрядчики.

    Сейчас пушку я убрал от туалета. Там она оказалась по непродуманой "хотелке" директора. Кстати сняли его неделю назад.
    Так вот как только его сняли с должности пушку я убрал под дверь своей реставрационной мастерской. Это видно по фото выше.
    Сейчас орудие как и всегда - под моим постоянным присмотром, даже когда этого никто не видит.

    Андрей Бутерман, 2bellum и Панаев нравится это.
  17. Offline

    владимир1 Завсегдатай SB

    Регистрация:
    19 сен 2008
    Сообщения:
    10.511
    Спасибо SB:
    20.843
    Отзывы:
    524
    Страна:
    Russian Federation
    Из:
    Москва
    Это тот, который прибыл с Волгограда? Или я путаю?

    Я так понял, что теперь ночью там не пошастаешь т.к. территория закрывается и под охраной.

  18. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Да, именно он, который из Волгограда.
    Да, все примерно так как на Херсонесе.

  19. Offline

    Шаръ Полковникъ

    Регистрация:
    16 апр 2019
    Сообщения:
    133
    Спасибо SB:
    189
    Отзывы:
    12
    Страна:
    Russian Federation
    Из:
    Ленинград
    Интересы:
    Древняя артиллерия
    Здравствуйте.
    А Ваш "маленький" к98 под какой патрон сделан?
    С уважением.

  20. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Точно не скажу, открывал затвор, смотрел, разницы с обычным устройством не увидел, по виду под стандартный


Поделиться этой страницей
