    Значит, я Вас неправильно понял. Например в Артмузее есть трёхлинейка для наследника престола. Так она вся уменьшена раза в полтора в масштабе (до винтов и штифтов). И патроны к ней завод сделал специальные. Тоже уменьшенные в масштабе. А тут значит, размер затвора и коробки сохранён? Иначе, это всё будет небезопасно... Тем более для ребёнка...

  2. Offline

    Андрей Сергеевич Завсегдатай SB

    Регистрация:
    23 июн 2014
    Сообщения:
    617
    Спасибо SB:
    6.385
    Отзывы:
    172
    Страна:
    Russian Federation
    Из:
    Севастополь
    Интересы:
    История
    Передний щит пока не стал ставить на место. Обнаружилась еще одна проблема.
    Оказывается ни один из 4-х роликов на третьем малом броне-щитке не работал. До этого я думал что они рабочие - они же не на виду, спрятаны между щитами. На каждом из них обнаружилась старая, засохшая смазка, которая за более чем 70 лет превратилась в супер клей.

    Почему важно что бы все ролики легко и свободно крутились???
    Дело в том, что этот третий броне-щиток «выезжает» вверх между двумя основными щитами орудия при подъеме ствола вверх и наоборот.
    Но дело даже не в этом. Ролики которые залипли намертво в старой смазке утяжеляли подъем и опускание ствола, особенно его подъем.
    Некрутящиеся ролики просто терлись о внутренние стенки щитов оставляя на них следы, тормозили вертикальную наводку и соответственно при трении стирались сами со временем. Сами ролики выполнены из материала типа – эбонит, бакелит, текстолит или нечто подобное.

    На фото ниже третий броне-щиток.
    На нем - два верхних ролика на месте, и два посадочных отверстия под нижние такие же ролики.
    Верхние более менее целые, я их разработал, смазал и они теперь легко крутятся.
    Нижнюю пару снял,так как не смог придать им нормальное легкое вращение не сняв их со щитка.
    Один из нижних нужно менять - стерлась его одна сторона.

    Малый Броне Щиток Pak38 (01).JPG

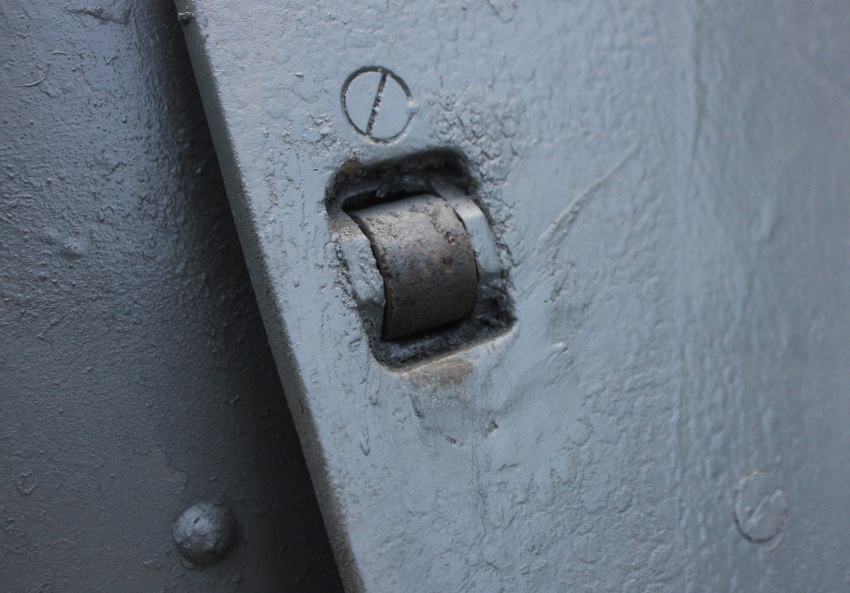

    Вот так выглядит один из четырех роликов когда он на щитке.

    Малый Броне Щиток Pak38 (02).JPG

    Вот так выглядит посадочное место под ролик со снятым самим роликом и его креплением.

    Малый Броне Щиток Pak38 (03).JPG

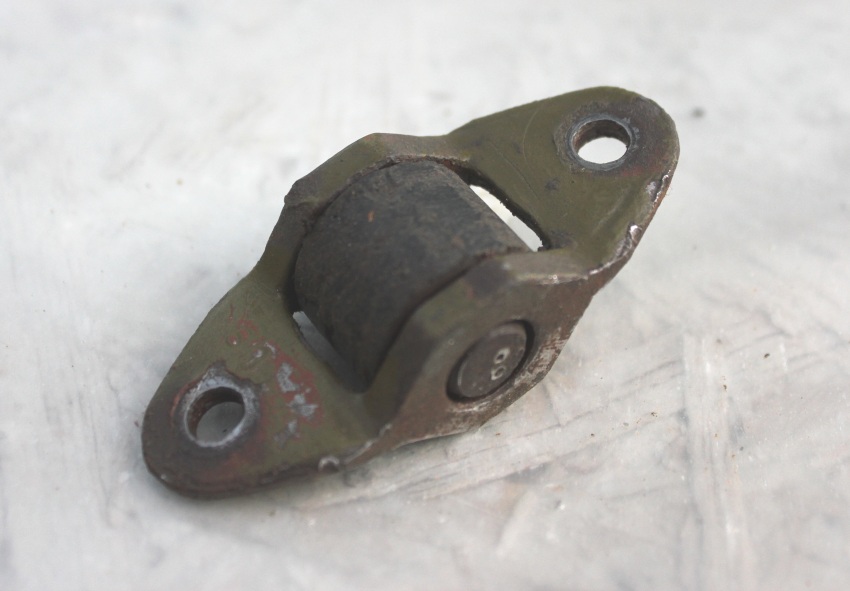

    Вот так выглядит снятое крепление в сборе с роликом.
    Кстати,обратите внимание на цвет крепления. Это оригинальные грунт и краска.
    Где то в одном из западных военных музеев видел такое же орудие Pak38 в точно такой оригинальной окраске.

    Тепрерь по материалам детали.
    Само крепление - алюминиевое, ролик - бакелит или что то схожее, ось ролика - сталь.

    Малый Броне Щиток Pak38 (04).JPG

    Такое же крепление только в разобранном на профилактику состоянии.

    Малый Броне Щиток Pak38 (05).JPG

    Два одинаковых крепления, которые я снял с нижней части щита.
    Одно – в сборе, второе – соответственно в разобранном виде.

    Малый Броне Щиток Pak38 (06).JPG
