    Незаслуженно забыт сегмент охотничьего передельного оружия на базе мосинских и маузеровских винтовок. Как доводились до ума маузеры в 16 , 28 калибрах и нарезные в калибре 7.92х57 - уже рассказывал ранее.

    http://smolbattle.ru/threads/Мои-гладкоствольные-и-нарезные-маузеры-на-основе-К98.68028/

    Ниже - ссылка на видео показа работы геверовской подачи рантового ( ! ) патрона в пластиковой гильзе 28к из доработанного маузеровского магазина.

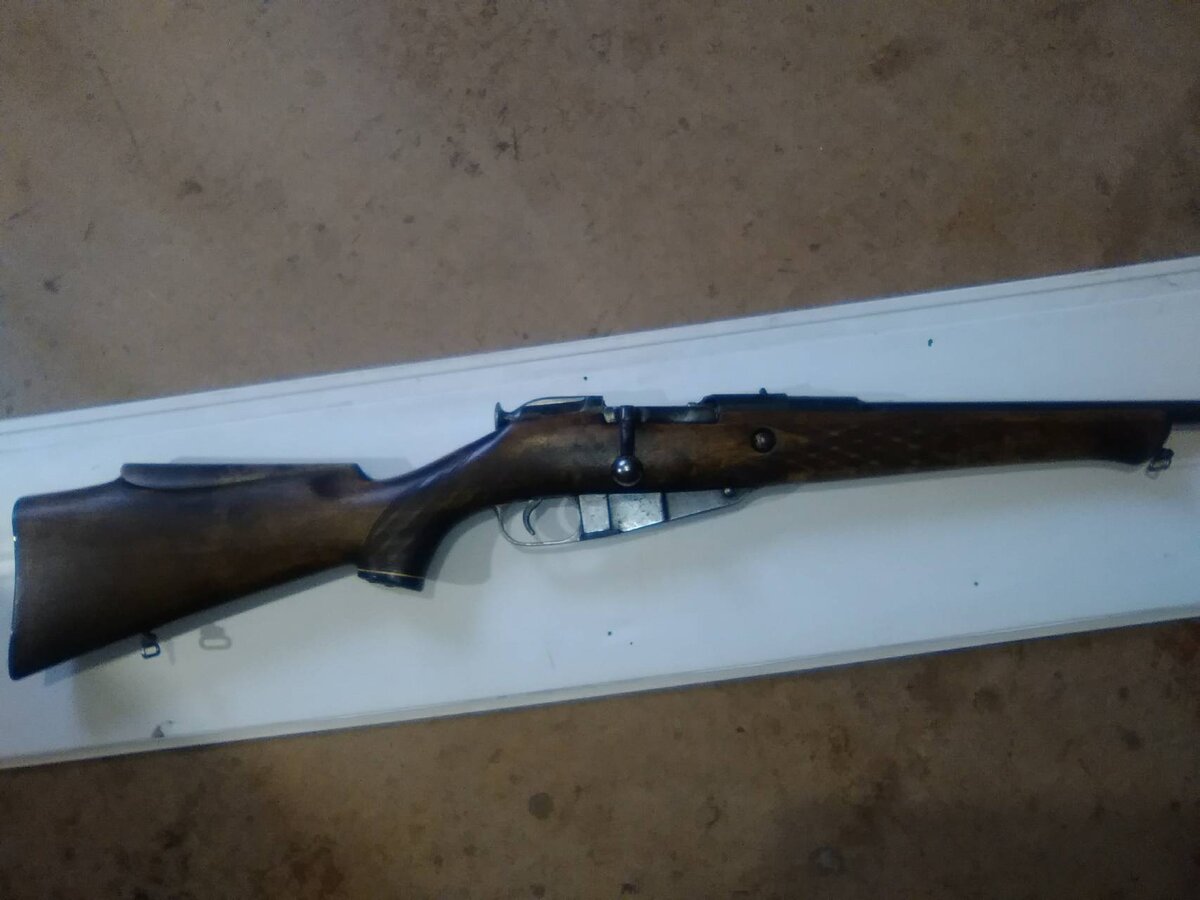

    Но не было в моем оружейном сейфе достойной рабочей фроловки на базе мосинской винтовки.
    Не так давно удалось найти такую с практически идеальным состоянием канала ствола 32 калибра.
    Коробка - еще царская, шестигранная - перестволена в 32к на ижевском заводе в 1953г.

    IMG_3191.jpg 20316168.jpg


    Но работала она только как одноразовая шомполка - патрон не подавался и не помещался в родном мосинском магазине, выбрасыватель плохо цеплял рант стреляной латунной гильзы 32 калибра и она выбивалась шомполом. Поэтому после доводки УСМ, зеркала личинки и нового стебля рукоятки затвора затвора - все внимание было уделено безотказной подаче патрона из магазина и правильной работе выбрасывателя.

    ЗЕРКАЛО ЛИЧИНКИ ЗАТВОРА.jpg IMG_3907.jpg ЗЕРКАЛО ЛИЧИНКИ ЗАТВОРА.jpg IMG_3223.jpg

    Сейчас все отлично работает



    Далее пошла работа над достойным пулевым патроном в этом калибре. Еще работая над подкалиберными пулями типа Ленинградка в 28 калибре учел возможность ее использования и в 32 калибре.

    Л2 28 С ПОЯСКАМИ.jpg Л2 32 С 3.jpg IMG_3881.jpg пулелейка 32к.jpg
    ( первая слева - для сравнения , пуля из пулелейки 20к )

    Работы по восстановлению фроловки продолжаются. Надо сделать сменные дульные насадки для достойного дробового выстрела, новые целик и мушку, заново все отворонить и привести к нормальному бою.
    Надеюсь скоро смогу показать конечный результат в теме.

    Последние данные обновления репутации:
    2bellum: 1 пункт 10 май 2019
    СерыйЖук: 1 пункт 7 июн 2019
    Кудасов: 1 пункт 8 июн 2019
    Последнее редактирование: 10 май 2019
    Овинцы, Zinger, kress 71 и 15 другим нравится это.
  2. Offline

    vitaly_cn Завсегдатай SB

    Регистрация:
    18 сен 2008
    Сообщения:
    616
    Спасибо SB:
    577
    Отзывы:
    5
    Страна:
    Russian Federation
    Из:
    г.Волгодонск
    Класный аппарат. У моего деда был подобный экземпляр на базе Бердана. Лупил огого. Дед при мне сидячего зайца метров с 70 положил. Поддавшись на настальгию взял я себе Муфлона (на базе моси), джал в гладком исполнении, но так его и не сделали. А Муфлон пулей на сотню нормально бьет.

    Zinger, Юниор, Kostian и ещё 1-му нравится это.
  3. Offline

    RW1AW стрелок радист

    Регистрация:
    24 сен 2018
    Сообщения:
    212
    Спасибо SB:
    2.786
    Отзывы:
    159
    Страна:
    Russian Federation
    Из:
    Ленинград
    Имя:
    Александр
    Интересы:
    Разные
    Тоже занимаюсь этой фроловкой в 32 калибре т.к захотелось восстановить это оружие и получить достойный раритетный аппарат с которым в тайге успешно охотились и промышляли зверя наши деды и прадеды
    Готовы для нее и сменные дульные сужения для эффективного дробового выстрела - 0.25 цилиндр с напором и получок 0.5

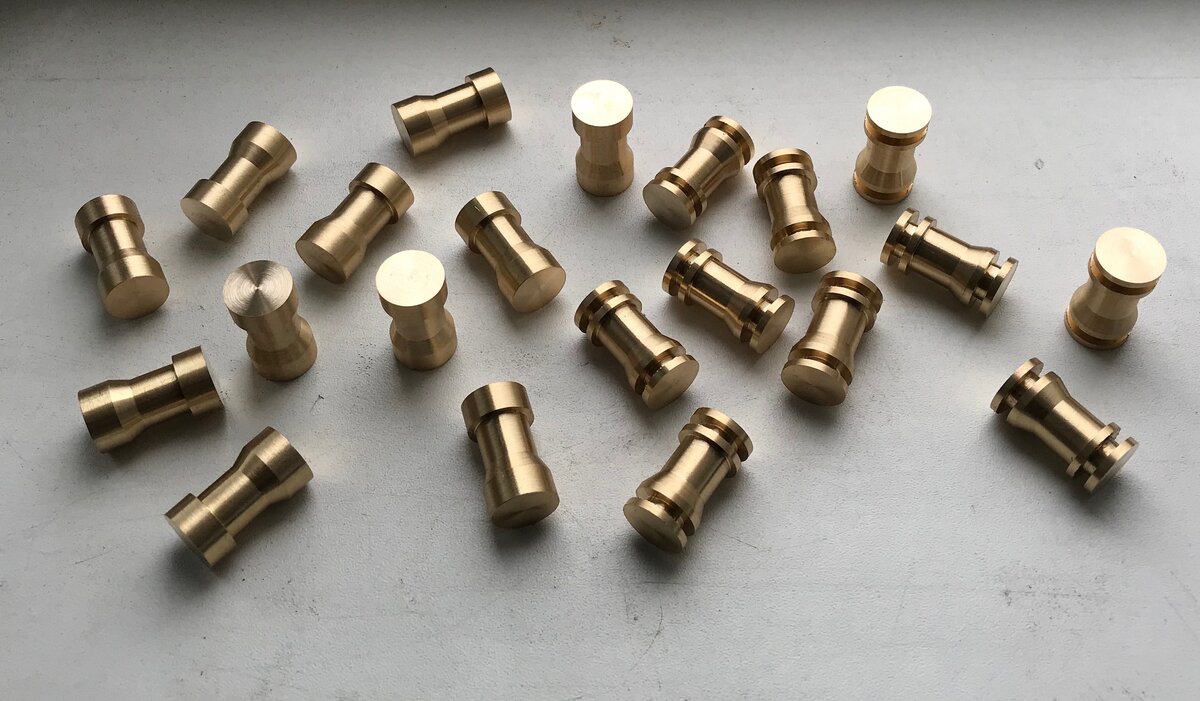

    Под твердотельную латунную пулю катушечного типа - сверловка цилиндр

    32К 3.jpg 32К 1.jpg 32К 2.jpg 32К 4.jpg

    Осталось сделать новые целик и мушку, затем привести к нормальному бою и отворонить

    Последнее редактирование: 7 июн 2019
    Кудасов, Зяблик, 2bellum и 5 другим нравится это.
  4. Offline

    СерыйЖук Завсегдатай SB

    Регистрация:
    22 сен 2016
    Сообщения:
    1.222
    Спасибо SB:
    8.010
    Отзывы:
    315
    Страна:
    Belarus
    Из:
    Мядель
    Интересы:
    история родного края
    32 калибр очень интересный, я бы сказал на все случаи жизни.Мечта браконьера! Была у меня в девяностые годы немецкая ракетница со вкладышем 32.Шо ондатры погибло Ohh ,ещё были в цене шкурки.Шапки мастера шили , мода была , ничего от того время не осталось.....

    2bellum и RW1AW нравится это.
  5. Offline

    RW1AW стрелок радист

    Регистрация:
    24 сен 2018
    Сообщения:
    212
    Спасибо SB:
    2.786
    Отзывы:
    159
    Страна:
    Russian Federation
    Из:
    Ленинград
    Имя:
    Александр
    Интересы:
    Разные
    Полностью согласен ! Сам очень люблю в гладком малые калибры - 20-28-32
    В 32к использую твердотельную латунную катушку 28 калибра - страшная штука и абсолютно не боится рикошета - просто штробит ветки и подрост на пути к цели.
    Показателен и результат с 28 и 20к на тяге - взял с болтовиков МЦ20 01 20К и К98 28К столько же вальдшнепов...сколько коллега с полуавтоматом Рафаэлло Комфорт 12к

    28к3.jpg 28к2.jpg

    На дистанции 53м стальная катушечная пуля дырявит 5мм стальной лист как бумагу


    Л28 5.jpg Л28 6.jpg

    Последнее редактирование: 7 июн 2019
    Zinger, Зяблик, 2bellum и 2 другим нравится это.
  6. Offline

    СерыйЖук Завсегдатай SB

    Регистрация:
    22 сен 2016
    Сообщения:
    1.222
    Спасибо SB:
    8.010
    Отзывы:
    315
    Страна:
    Belarus
    Из:
    Мядель
    Интересы:
    история родного края
    Помнится гильз 32х раньше не достать было .Где то доставал дутые потом рихтовал.Гемор одним словом.Сейчас небось всё можно достать ,были б гроши.

    RW1AW нравится это.
  7. Offline

    RW1AW стрелок радист

    Регистрация:
    24 сен 2018
    Сообщения:
    212
    Спасибо SB:
    2.786
    Отзывы:
    159
    Страна:
    Russian Federation
    Из:
    Ленинград
    Имя:
    Александр
    Интересы:
    Разные
    Тула выпускает в полный рост - легко доступны

    гильза 32к.jpg
    Сообщения объединены, 8 июн 2019, время первого редактирования 7 июн 2019
    Самостоятельное снаряжение патронов для гладкоствольного оружия по нашим законом было разрешено еще со времен СССР
    Патроны для нарезного спортивного и охотничьего оружия в РФ разрешено самостоятельно снаряжать указом президента и постановлением правительства РФ с 16 января 2019г.
    Правильно говорят знающие люди - использовать магазинный валовый патрон - деньги на ветер.
    Не буду подробно останавливаться на правильных методиках снаряжения патронов - сейчас уже доступно достаточно информации по этой теме.

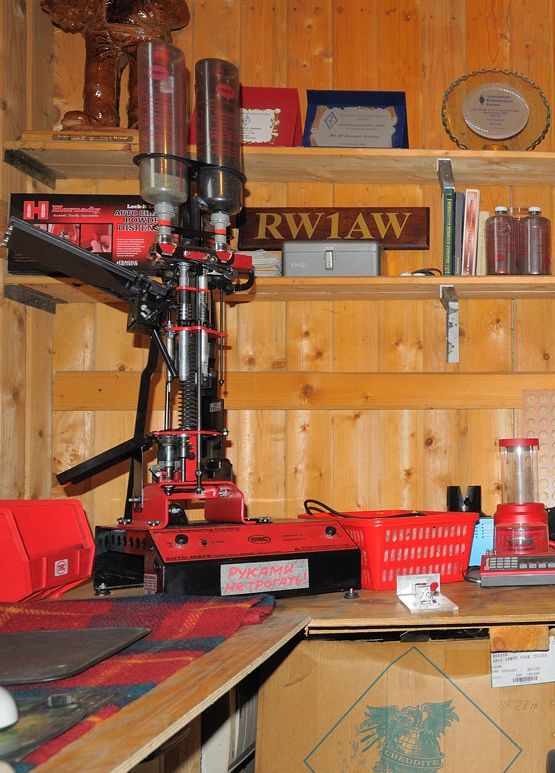

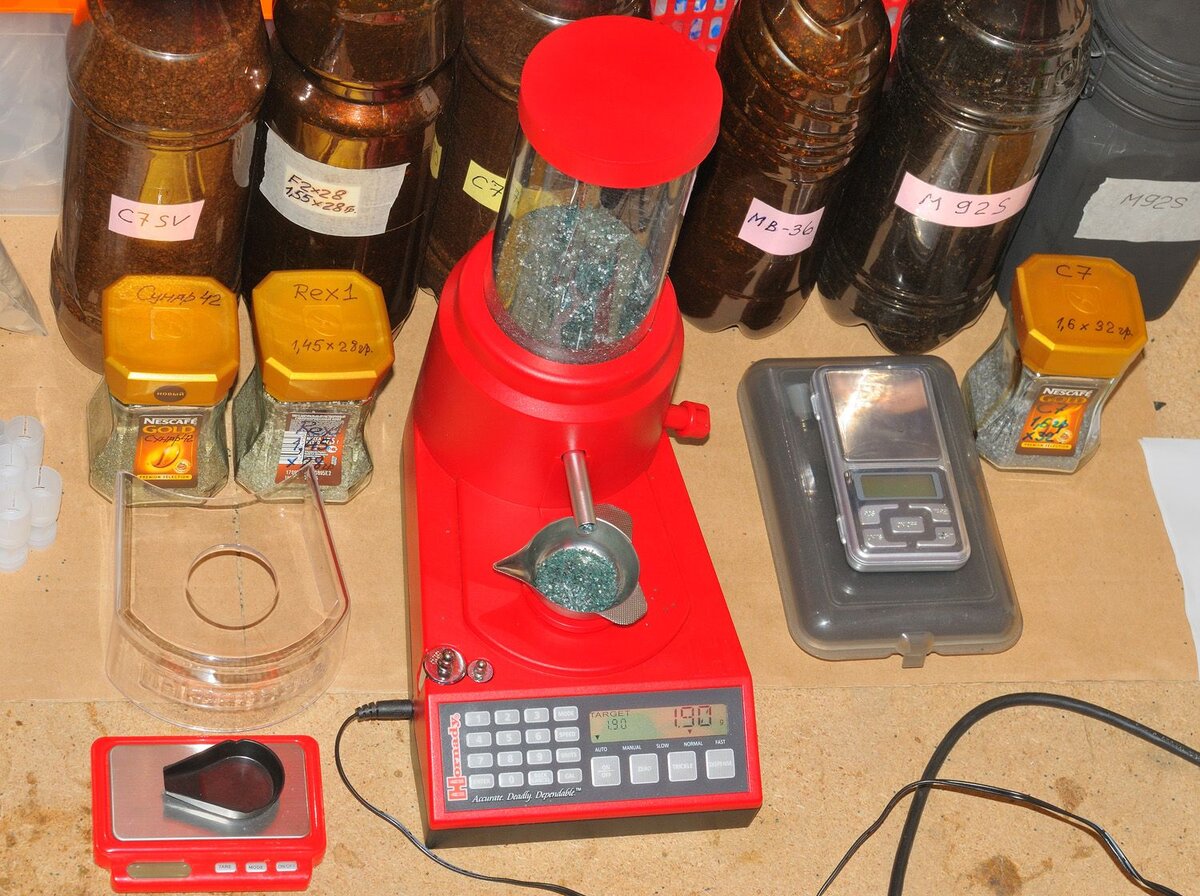

    На снимках ниже - оборудование для правильной сборки надежных и стабильных патронов

    7856323.jpg 7856325.jpg 8799997.jpg 8865769.jpg патроны3.jpg процесс пошел1.jpg процесс пошел2.jpg
    Сообщения объединены, 8 июн 2019
    мес1.jpg мес3.jpg

    Час работы - ведро патронов :):sbboy:( использованы б.у стреляные гильзы )

    Последние данные обновления репутации:
    Зяблик: 1 пункт (За хобби!) 8 июн 2019
    Последнее редактирование: 8 июн 2019
  8. Offline

    СерыйЖук Завсегдатай SB

    Регистрация:
    22 сен 2016
    Сообщения:
    1.222
    Спасибо SB:
    8.010
    Отзывы:
    315
    Страна:
    Belarus
    Из:
    Мядель
    Интересы:
    история родного края
    Мечта идиота!!! :t1912:

    RW1AW нравится это.
  9. Offline

    vitaly_cn Завсегдатай SB

    Регистрация:
    18 сен 2008
    Сообщения:
    616
    Спасибо SB:
    577
    Отзывы:
    5
    Страна:
    Russian Federation
    Из:
    г.Волгодонск
    Нехило так оснастки у вас. Завидую.

    Zinger и RW1AW нравится это.
  10. Offline

    RW1AW стрелок радист

    Регистрация:
    24 сен 2018
    Сообщения:
    212
    Спасибо SB:
    2.786
    Отзывы:
    159
    Страна:
    Russian Federation
    Из:
    Ленинград
    Имя:
    Александр
    Интересы:
    Разные
    А чего завидовать ;) - надо присоединяться :post-43-1210696242:
    Раз обмолвился в теме о самостоятельном снаряжении патронов - расскажу как измеряю давление в патроннике и зачем это делаю.



    Превышение давления может иметь печальные последствия для оружия и владельца. Превышение давление может быть вызвано не только передозом пороховой навески, но и увеличением плотности заряжания.

    классика жанра 2.jpg

    Вторя ( основная ) причина - график давления позволяет сделать оптимальный патрон для своего оружия, но подробнее об этом немного позже.

    Патронники гладкоствольного оружия имеют один предел максимально разрешенного давления, нарезного другой, значительно выше по значению. ( обычно на стволе стоит маркировка с этой величиной ) и знак проверки отстрелами снаряжением на нитропорохах.

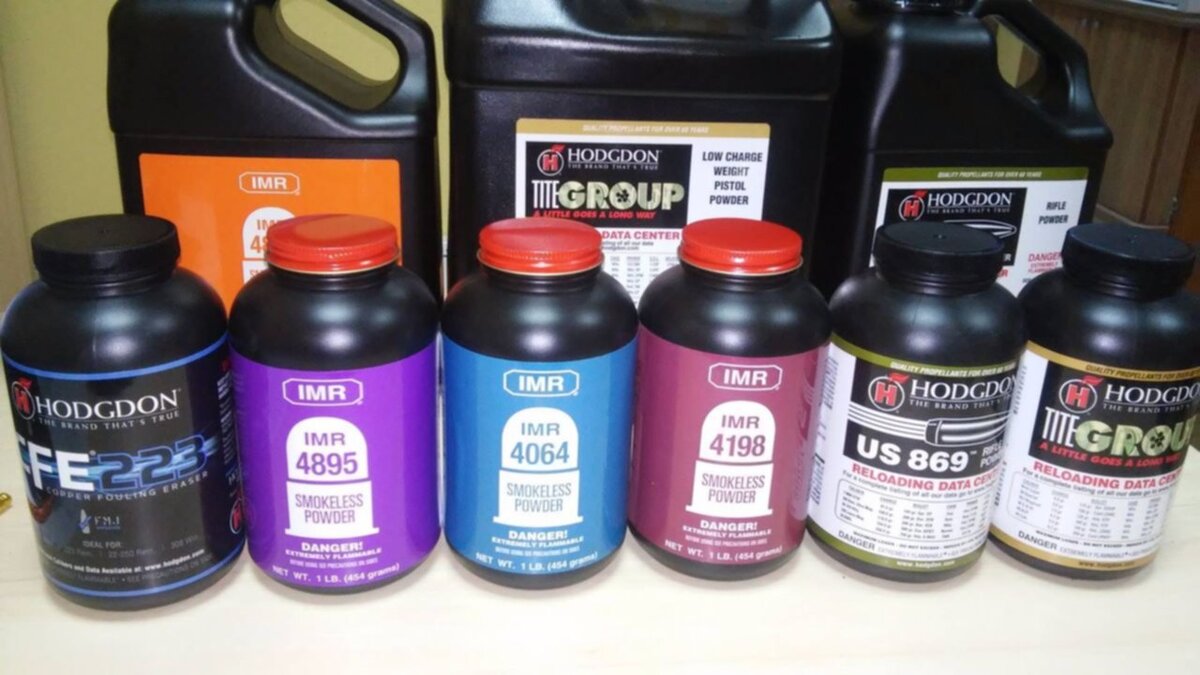

    Порохов для снаряжения достаточно много...быстрые пистолетные, более медленные - винтовочные, отдельная тема порох для гладкоствольного оружия. ( Увы, не все пороха легкодоступны в оружейных магазинах РФ ).

    ПОРОХ2.jpg 21673307_7845.jpg 8865769.jpg

    Поэтому иногда многим приходится довольствоваться отечественными Соколом и Сунарами.

    наш порох.jpg

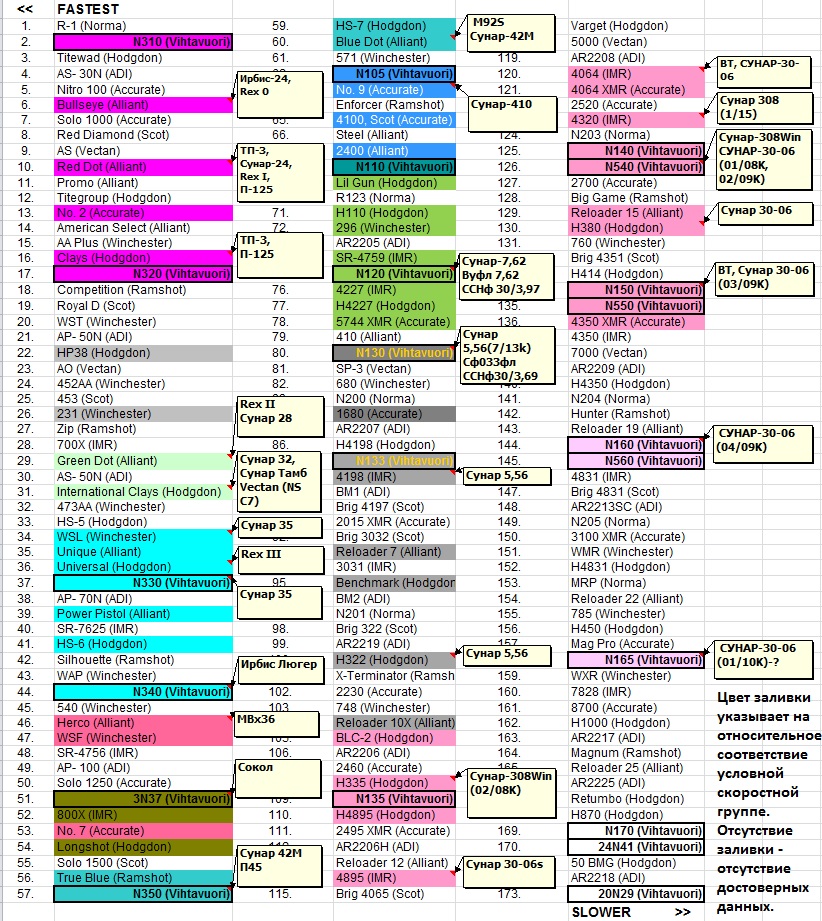

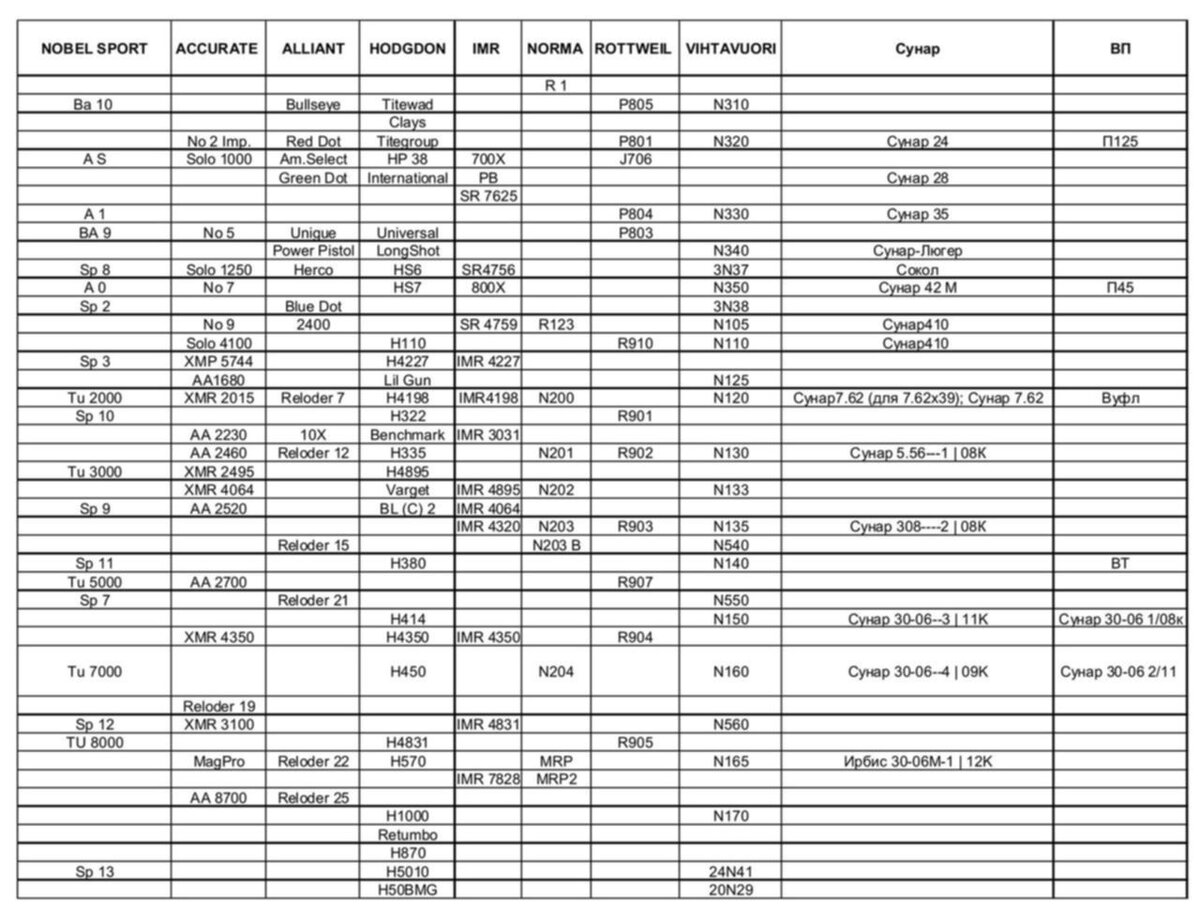

    Ниже - таблицы примерного соответствия наших и импортных порохов.

    соответствие порохов.jpg ТАБЛИЦА СООТВЕТСТВИЯ ПОРОХОВ 2.jpg

    Тестирование серийных патронов происходит на баллистических стволах заводов производителей...самостнаряжающие в своем большинстве определяют начало передоза по т.н косвенным признакам - подутие или трещина гильзы, наклеек или прорыв газов у капсуля воспламенителя и т.п.
    Мне было интересно получить реальные значения и графики давления в патронниках моего оружия. Использовал тензометрический метод измерения давления ( тензодатчик крепился на патроннике в 25мм от казенной части ствола оружия.)

    ДА1.jpg ДА3.jpg
    ДА12.jpg ДА10.jpg

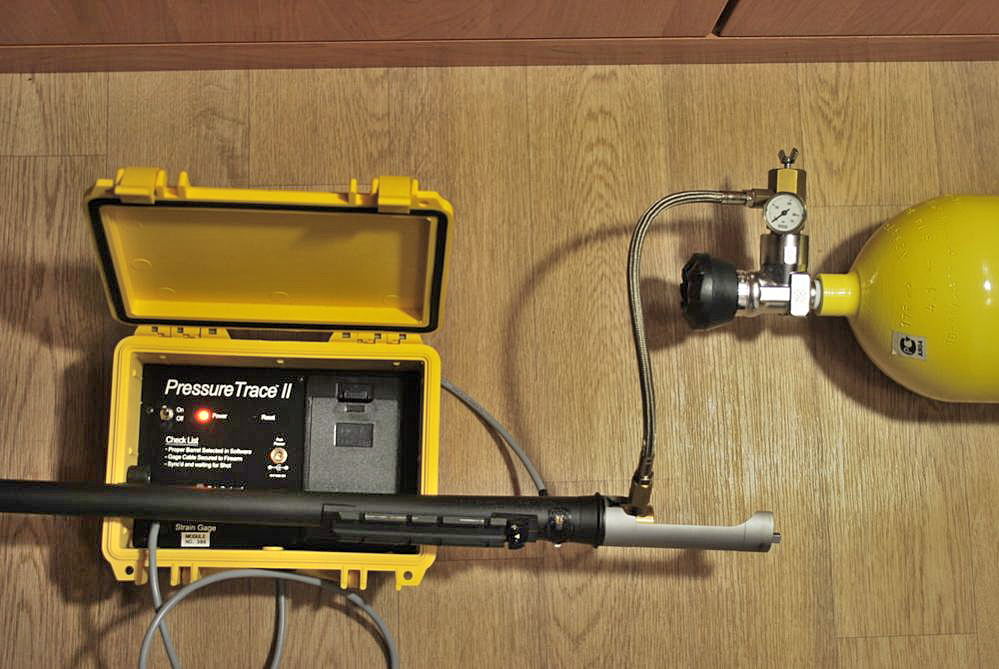

    затем с помощью баллона ВД проводилась калибровка тензостанции на давлении 300атм.


    После этого тензометрический стенд был готов к работе

    ИЗМЕРЕНИЕ ДАВЛЕНИЯ.jpg ДА16.jpg ДА11.jpg

    Ниже - полученные графики при тестовых отстрелах снаряжения и показания скорости по стабильности в серии

    7960634.jpg ДА17.jpg 7960474.jpg

    Измерение стартовых скоростей , их стабильности, параллельно с измерением давления в патроннике позволило сделать безопасное и стабильное снаряжение патронов для своего оружия на уровне лучших импортных образцов

    Различное снаряжение дает разное давление и соответственно разную частоту гармонических колебаний ствола при выстреле. Для своего ствола надо так подобрать снаряжение, чтобы узел этих колебаний приходился на точку дульного среза - тогда и кучность будет стабильно хорошей.

    Последнее редактирование: 9 июн 2019
    Дождевой Земляк и WildWind нравится это.
  11. Offline

    2bellum Завсегдатай SB

    Регистрация:
    24 сен 2015
    Сообщения:
    2.723
    Спасибо SB:
    7.883
    Отзывы:
    232
    Страна:
    Russian Federation
    Из:
    Москва
    Имя:
    Сергей
    Интересы:
    коп
    Солидно. Только у ствола есть собственная частота колебаний и главное не попасть в резонанс, а у вас собственная частота почему-то не учитывается, и калибровка датчика... Но это я так, из собственного занудства :) сам такими вещами не занимался. Респект.

    RW1AW нравится это.
  12. Offline

    RW1AW стрелок радист

    Регистрация:
    24 сен 2018
    Сообщения:
    212
    Спасибо SB:
    2.786
    Отзывы:
    159
    Страна:
    Russian Federation
    Из:
    Ленинград
    Имя:
    Александр
    Интересы:
    Разные
    Учитывается :) Есть режим измерений при котором узловая точка колебаний отражается на графике по оси Х ( отображаются все узловые точки синусоиды ) и с увеличением ( уменьшением ) навески соответственно перемещается по оси Х графика относительно точки дульного среза. Нужный результат - ствол колбасит...а дульный срез нет:new (10): Соответственно и резкое увеличение кучности попаданий
    Для нарезного ствола - датчик калибровать не надо - тензостанция настроена производителем на большие значения давлений в патроннике нарезного оружия
    Для гладкоствольного ( с прилично меньшим уровнем рабочих давлений ) пришлось придумывать методику калибровки и делать самодельную оснастку для калибровки.
    В свое время подробно описывал на Ганзе и немного на Питерханте
    Где то так :sbboy:

    Последнее редактирование: 9 июн 2019
    2bellum нравится это.
  13. Offline

    RW1AW стрелок радист

    Регистрация:
    24 сен 2018
    Сообщения:
    212
    Спасибо SB:
    2.786
    Отзывы:
    159
    Страна:
    Russian Federation
    Из:
    Ленинград
    Имя:
    Александр
    Интересы:
    Разные
    Недавно мой хороший товарищ с Алтая ( Горная Шория , Таштагол ) прислал фотографии своей фроловки 32 калибра

    ФРОЛОВКА.jpg ФРОЛОВКА1.jpg ФРОЛОВКА3.jpg ФРОЛОВКА2.jpg

    1947г.в - перествол в Ижевске, ствольная коробка как и у меня - царская граненка 1917г, дерево - самодельное, ствол вывешен ( см фото №2 с 100р купюрами )

    PaulZibert, Дождевой Земляк и 2bellum нравится это.
  14. Offline

    Klaus-Krim Новобранец

    Регистрация:
    26 дек 2015
    Сообщения:
    3
    Спасибо SB:
    5
    Отзывы:
    0
    Страна:
    Russian Federation
    Из:
    Krim.Den Stadt Gotija
    Интересы:
    Партизанское движение Крыма
    В Крыму, в Зуйском районе,в 1941 году.Нквдшники,изьяли у охотников все охотничье оружие,капсюльное,Фроловки на базе Мосина,Бердана,Ветерли Витали,и пр.Нам удалось их отыскать,сохран никакой,все лежало в мокрой глине,порадовали бронзовые тыльникии частично обвес из цветного металла.Магазины на Мосинских Фроловках все расширены,с напаянной крышкой,у Фроловок больше 28 калибра,самодельный мощьный зуб выбрасывателя,контропружина,напротив зуба,я так понимаю для центровки дульца,калибры на Мосинских,32,24,28 на Берданочных 32,28,24,16,12...всего 62 штуки было,пораздовали по школам,музеям...)))
