Немного авиационных обломков и деталей. Что и от чего?

Версий смотрю никаких нет. Ладно,тогда продолжу.
Нашлась вот такая броня. Прошу её опознать.

Сообщения объединены, 17 Décembre 2019, время первого редактирования 17 Décembre 2019

И нашёлся ещё вот такой ролик. От чего он?



Ох, непростые детальки выкладываешь Жень!
Потрубок с системы охлаждения, с кого сложно сказать, искать долго.
Броня думаю не авиация. Не припомню, чтобы столько дырок было и такого диаметра.
Ролик не знаю. Смахивает, как на старых радиоприёмниках, крутилка, которая через верёвочке, шкалу передвигала!



Dave, ответ принят)
Если я всё нарытое жалезие выставлять буду,это будет просто ахтунг!
Поэтому в теме более менее интересное (как я сам думаю)
А ролик явно большеват для радиву! Тут явно что то другое....



Броняшка прям броняшка, тоже сомневаюсь, что авиационная. А вот ролик мне напоминает систему управления ( если взять за аналогию Пе-2)



Blue Fox, не то.
На системе управления ролики стояли с прямой канавкой.
А на этом червячная.



Я имел в виду винтовой механизм управления триммером руля высоты (п.11). Насколько я понял, там как раз ролики с червячной канавкой.



Смущает только, что ролик не такой длинный.



Если и не длинный, то не на много! У Жени на один виток меньше, чем на видео. На сколько смог рассмотреть.



Blue Fox, согласен с вами. Сегодня мне то же написали: Control cable roller.
Ролик управления.
Спасибо за помощь парни!

Сообщения объединены, 18 Décembre 2019, время первого редактирования 18 Décembre 2019

И снова здрасьте)))
По определяем?
Номеровать фото не буду. Кому может что покажется знакомым,таки пишите в тему!

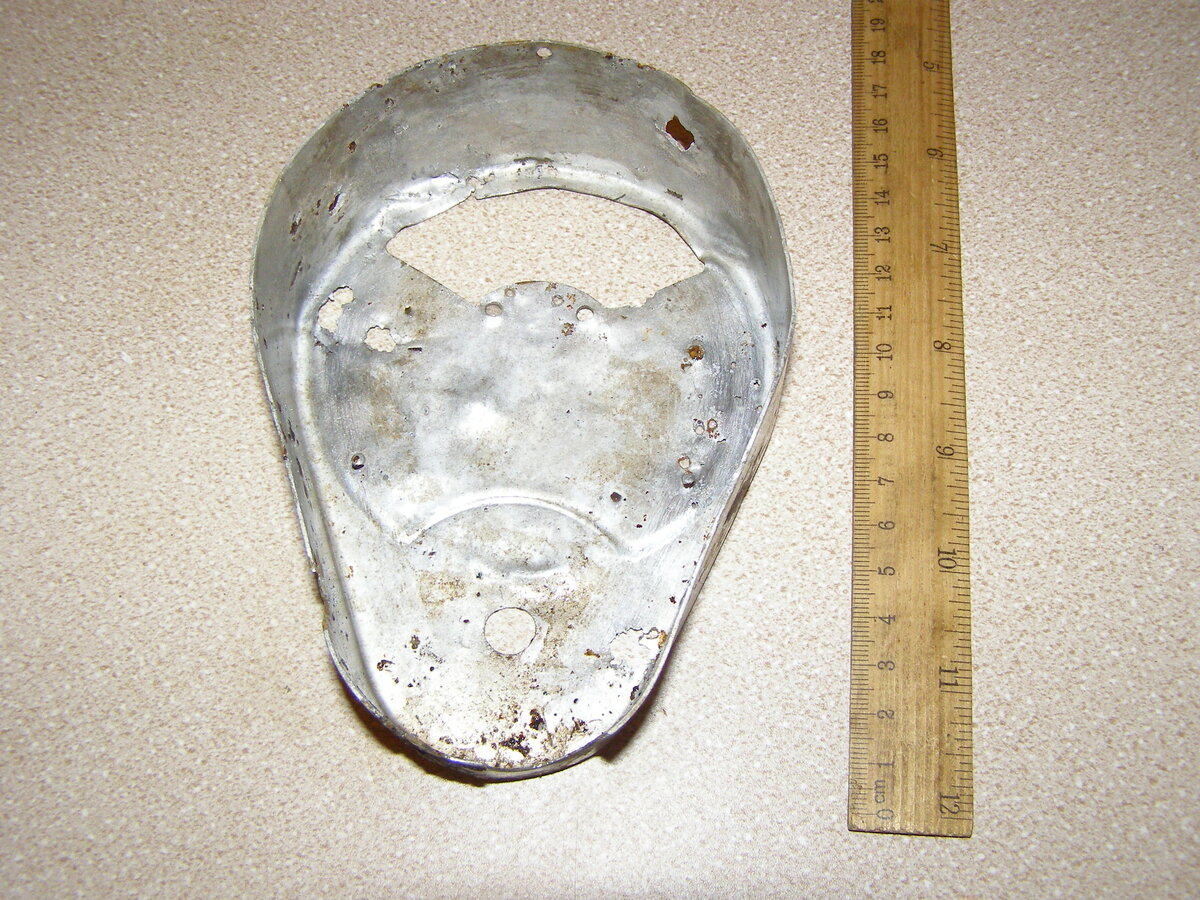

Верхняя деталюшка шибко похожа на одну из крышек индикаторов на панели радиополукомпаса с Ил-4. Увы, техлитературы по нему не имею, поэтому сказать конкретнее не берусь.
P.S. Приму в дар, за пиво-сок если что, рабочую ссылочку на мануал по Ил-4.

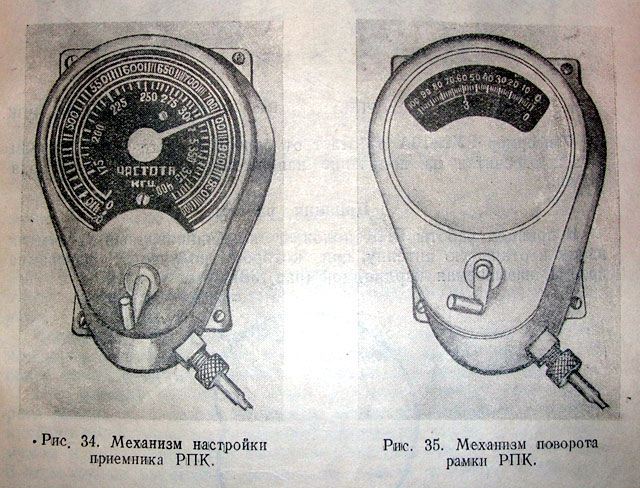

Blue Fox, это он и есть! Помогли мне с картинкой.



Ко мне можно по-простому, на "ты". Откликаюсь на "Иди жрать!" и Дмитрия.



Договорились!
На подходе новые детали. Нарыл сегодня разного,а фотеГ с собой не взял.
Завтра может отфотаю,самому интересно что это и откуда.

Сообщения объединены, 19 Décembre 2019, время первого редактирования 19 Décembre 2019

А да, по "броне"
Думаю это некая часть от фермы клёпанного моста.
Металлолом в общем)



Во блин. Жень у меня тоже такая хрень лежит. Только с нем. тыловухи. Аеропланов рядом не було...



Однако!
Осталось понять,что это.



Да, точно! Фасонная часть. Только мост был по-проще. Или пешеходный, или однопутный под узкую колею ( но не факт, может быть и под широкую, но на немагистральном подъездном пути с ограничением грузоподъёмности типа лесной биржи, карьера и т.д.).



Вот фото. Правда они не очень,уже сумрачно было,когда фоткал.
Прошу опознать находки.

Какое то трубчатое кольцо.

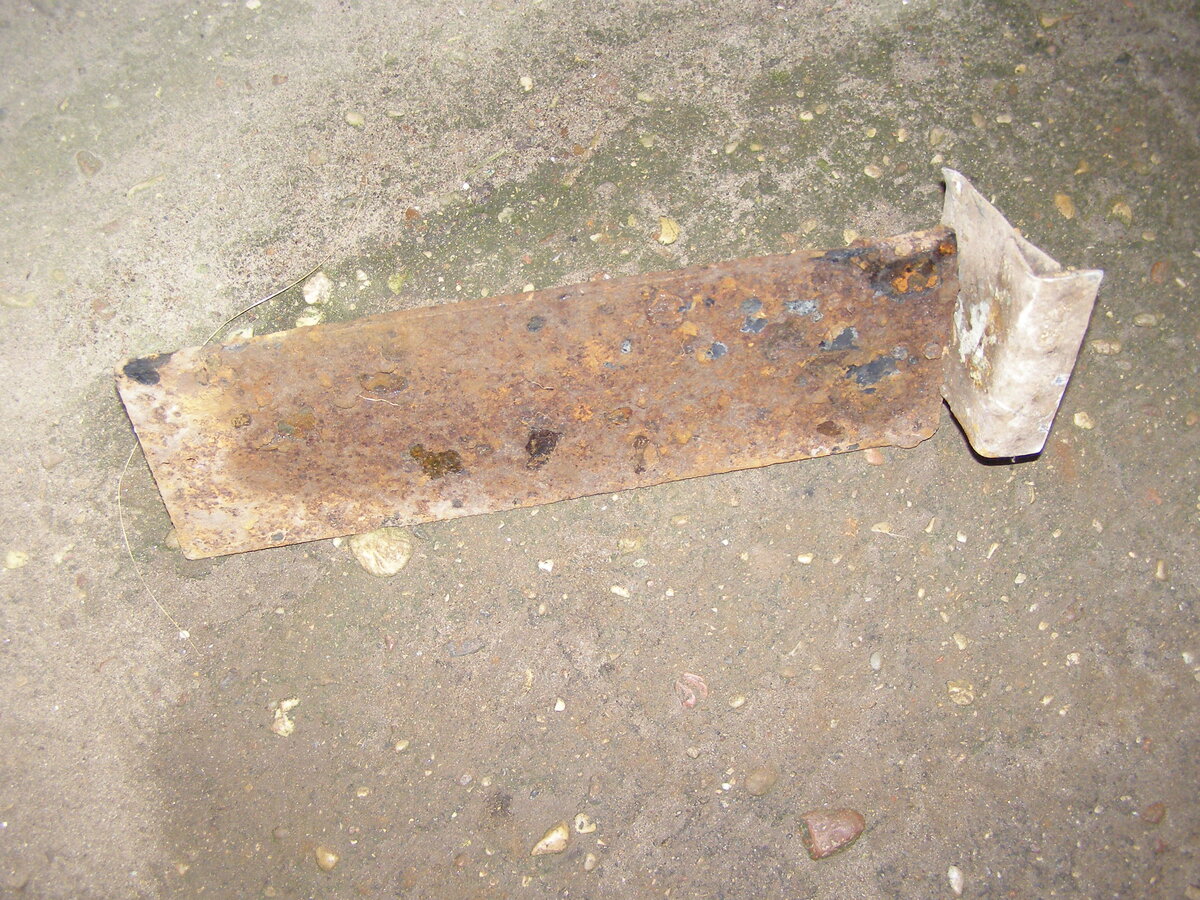

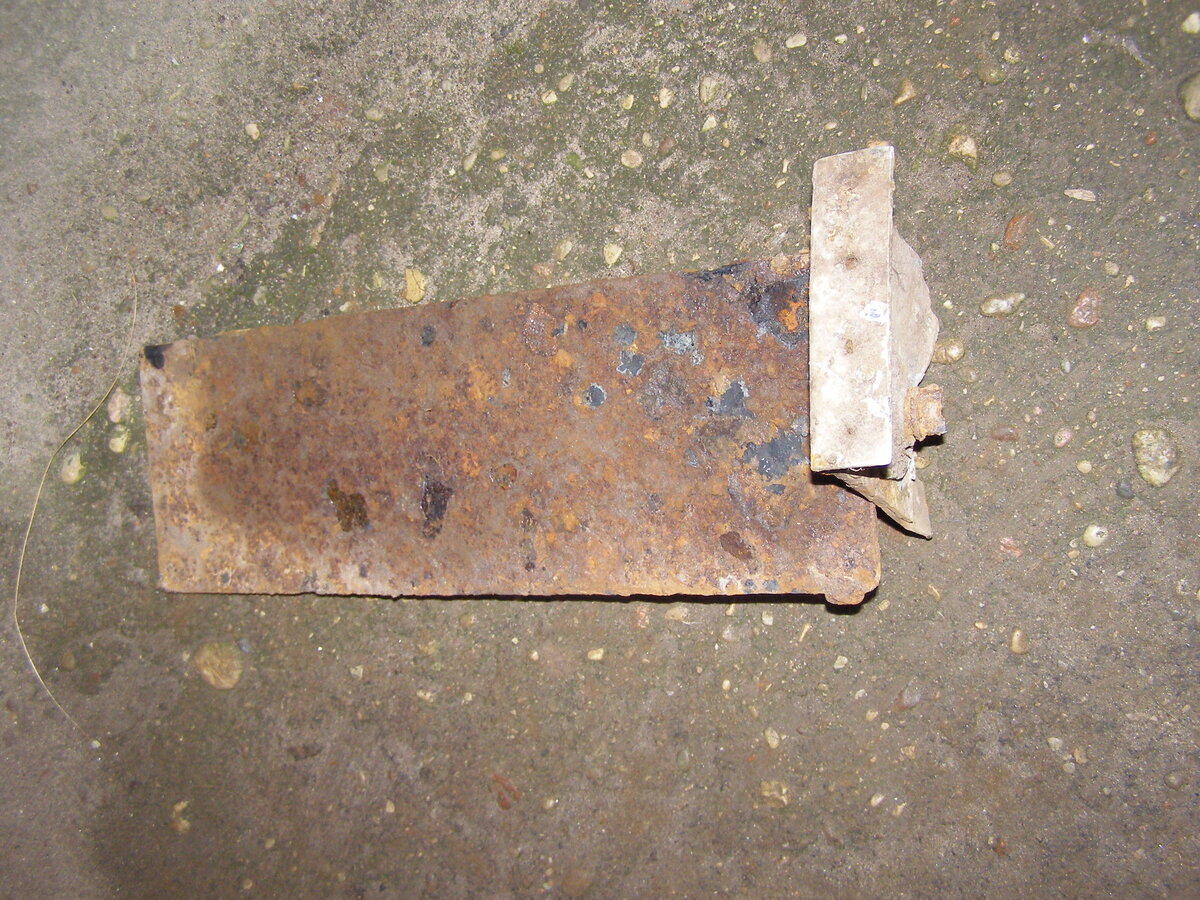

Броне створка. Часом не от масляного радиатора ИЛ-2?

Сообщения объединены, 20 Décembre 2019, время первого редактирования 20 Décembre 2019

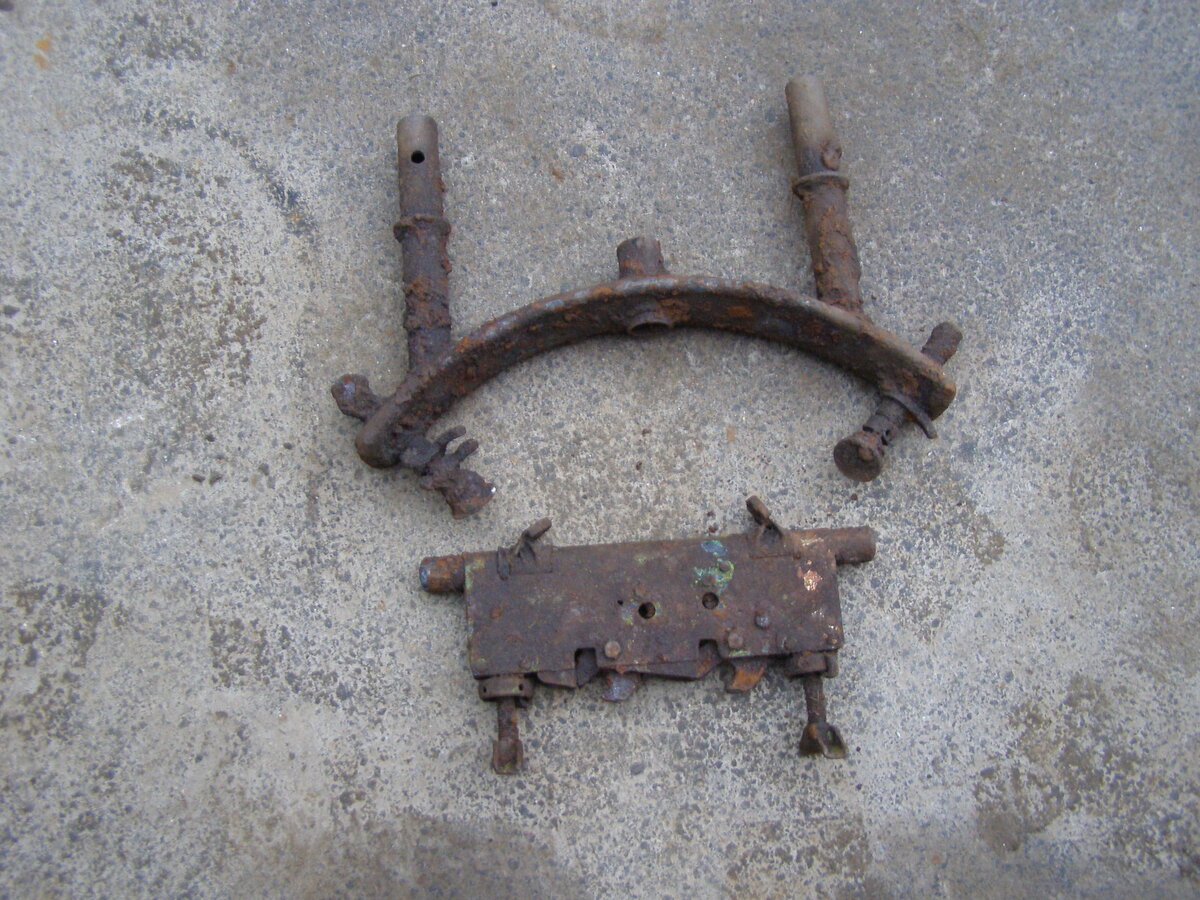

Деталь бомбо держателя и замок (от него же)

Сообщения объединены, 20 Décembre 2019

Вот фото нашёл ,думаю это она (створка)

Сообщения объединены, 20 Décembre 2019

Бомбодержатель похожий нашёл на фото ИЛ-10. Может и на ИЛ-2 такие же применялись?
А замок 100% ИЛ-2. Находил такие много раз.

Сообщения объединены, 20 Décembre 2019

По "кольцу" вот,что мне ответили: Моторама мотора воздушного охлаждения.
Понять,бы теперь для какого (мотора) и от какого самолёта...

Сообщения объединены, 20 Décembre 2019

А кольцо моторамы похоже от ПО/У-2?



Да, походу с У-2.
Жень промерь расстояние между точками крепления подкосов, на чертеже размеры есть.
На фото что то другое!)



На фото современную реплику народ собирал. От того и точки крепления разные. Верно под другой двигатель.
Это я так,к слову.
А вот с чертежом вроде разногласий не наблюдается.



Нашёл бронзовую шестерёнку в аэродромной помойке.
Понимаю,что мой вопрос ни о чём,но может кто подобную встречал?



Исключительно в качестве версии. Уверен, коллега Dave, меня сходу поправит.
